15.4 家庭电路与安全用电一．选择题1．关于家庭电路和安全用电，下列说法正确的是（）A．保险丝必须装在零线上B．使用电冰箱时，金属外壳必须接地C．当保险丝熔断后，可以用铜丝代替D．发现有人触电后，应立即用手把他拉开2．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是（）A．火线上的保险丝应该改装到零线上B．甲处应装用电器，乙处应装开关C．当用电器功率增大时，通过保险丝的电流就增大D．当保险丝熔断后，可以用铜丝代替3．家庭电路中，下列操作符合要求的是（）A．输电线进户后，应先接电能表B．家庭电路的开关，接在零线或火线上都可以C．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故D．空气开关跳闸后，应立即合上4．现在一般标准住宅户内配电系统都使用了空气开关、漏电保护器、三线插座等设备，有一配电系统如图所示．其中各个设备的特征是（）A．电能表上可以直接读出应该交的电费B．空气开关的作用与保险丝作用完全相同C．三线插座正中间的插孔应该接三脚插头的最长那只脚D．漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地5．下列家庭电路中，开关S和电灯L的接线正确的是（）A． B． C． D．6．关于家庭电路中的“开关”，下列说法正确的是（）A．总开关应安装在保险装置的后面B．总开关的作用是便于在检修电路和更换元件时切断电路C．控制用电器的开关要连接在零线和用电器之间D．控制用电器的开关短接时可引起空气开关跳闸7．如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是（）A．灯泡和两孔插座是串联的B．试电笔接触M点，氖管不发光C．开关和三孔插座的连接都是错误的D．试电笔插人两孔插座的左孔，氛管发光8．下列做法中不符合安全用电原则的是（）A．洗衣机、电冰箱等家用电器的金属外壳要接地B．家庭电路中，开关可以接在零线和用电器之间C．保险装置、插座、家用电器等达到使用寿命时应及时更换D．高大建筑物的顶端都要安装避雷针9．在家庭电路中，插座、螺口节能灯和开关的连接正确的是（）A．A B．B C．C D．D10．家庭电路中有时会出现这样的现象；原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是（）A．这个插座的火线和零线原来就相接触形成了短路B．插头与这个插座接触不良形成了断路C．插头插入这个插座时，导致火线和零线相接触形成了短路D．同时工作的用电器过多，导致干路电流过大，空气开关跳闸11．如图是人们在生活用电中的几种做法，其中正确的是（）A．试电笔的握法B．带金属外壳的用电器使用合格的三孔插座C．多个大功率用电器同时使用一个插座D．使用绝缘皮破损的导线12．如图所示，A、B、C是家用电冰箱三线插头的三个插脚，关于这三个插脚的说法正确的是（）A．三个插脚一样长B．A、C两插脚分别与电冰箱内部工作电路两端相连C．插入插座时，插脚C与火线相接，B与零线相接D．插入插座时，电冰箱的金属外壳通过插脚A与大地相连13．电工维修电路有时需要带电操作，如图所示，以下操作不会发生触电事故的是（）A．甲站在绝缘凳上同时接触火线和零线B．乙站在绝缘凳上仅接触火线C．丙站在地上仅接触火线D．丁站在地上同时接触火线和零线14．我们的学习和生活都离不幵电，在日常生活中应该树立安全用电的意识．如图所示的各种做法中．正确的是（）A．湿手扳开关，湿布擦与电源相连的台灯B．抢救触电者的做法C．随意在高压设备下行走D．随意使用绝缘层被破损的导线15．关于家庭电路及安全用电，下列说法正确的是（）A．对人体安全的电压不高于36V，家庭电路中插座和电灯是串联的B．新建楼房中的供电线路不再使用保险丝，而用起保险作用的空气开关代替C．家庭电路中总电流过大就是短路造成的D．正确使用电笔辨别火线时，试电笔氖管发光，没有电流通过人体二．填空题16．在家庭电路中，冰箱、电视机、电脑、电灯等用电器之间是联的．为防止触电，必须把控制用电器的开关接在线和用电器之间．17．家庭电路中的各用电器之间是（填“串”或“并”）联的．家庭电路中发生短路时，电路中的很大，此时电路中的会起到保护作用，避免发生火灾．“十字”路口上安装着交通指示灯，每组指示灯是“红、黄、绿”三盏，每盏灯上都标有“220V 100W”字样，则每组灯正常工作时每小时耗电度．18．如图所示小夜灯，它与其它家用电器是联的，正常工作10小时，消耗电能kW•h．19．家庭电路中，控制灯泡的开关与灯泡是联的；如图三脚插座的第孔与地线相连．20．小明学习了电学知识以后，想在家里安装一盏照明灯和一个三孔插座，他设计的电路如图所示，图中虚线框A和B内分别接入开关或灯泡，则虚线框A内应接，图中三孔插座的插孔（选填“a”、“b”或“c”）应与地线相连．21．在家庭电路中，电热水器正常工作的电压为伏，它与家中的空调器是连接的（选填“串联”或“并联”），家庭中每月的耗电量用表计量．22．家用白炽灯正常工作时，其两端的电压为V；白炽灯与电视机之间连接方式是（选填“并联”或“串联”）．23．如图所示，是小明正在使用测电笔辨别正常家庭电路中三孔插座的火线与零线，此时测电笔氖管（选填“发光”或“不发光”）；C孔应接线，是为了防止家用电器金属外壳，避免对人体造成伤害．家庭电路中各插座之间是联的．24．如图是练习使用测电笔的两种情形，图所示方法是正确的，若电路中插座完好且接线正确，按正确方式使用测电笔，将笔尖插入插座的侧插孔，氖管会发光．若按图中错误方式操作，易造成（选填“单线触电”或“双线触电”）25．白炽灯是日常生活中最重要的光源，小明对图甲所示的白炽灯和灯口进行了仔细观察后，结合所学有关知识，明白了许多道理：（1）灯尾金属块必须与线相连，且灯口外壳和灯口上盖都是由塑料或橡胶制成，是由于它们都是，这些措施都是为了安全用电；（2）灯丝用久了会变细，这是由于灯丝在高温下（填物态变化名称）的结果；（3）如图乙是光明牌白炽灯的铭牌，则25W表示．正常工作20h消耗的电能是kW•h．三．作图题26．如图所示，插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将各器件正确连入电路中：27．按照题目要求作图．如图所示，用笔画线代替导线将电灯和开关接到电路中．28．综合作图﹣﹣家庭电路：如图所示家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定插座．请把电路连接完整．29．请用笔画线代替导线，将图中三孔插座接入家庭电路中．30．如图甲所示是家用插线板．在图乙中画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断；②开关接通时两插座都能提供220V电压．参考答案与解析一．选择题1．关于家庭电路和安全用电，下列说法正确的是（）A．保险丝必须装在零线上B．使用电冰箱时，金属外壳必须接地C．当保险丝熔断后，可以用铜丝代替D．发现有人触电后，应立即用手把他拉开【分析】（1）从安全的角度分析，保险丝必须装在火线上；（2）家用电器的金属外壳一定要接地，当家用电器漏电时，当人接触金属外壳时，地线把人体短路，防止触电事故的发生；（3）保险丝的作用就是在电流异常升高到一定的高度的时候，自身熔断切断电流，从而起到保护电路安全运行的作用；（4）发现有人触电，应先切断电源，再进行施救；【解答】解：A、从安全的角度分析，保险丝必须装在火线上，故A错误；B、电冰箱使用时金属外壳一定要接地，防止漏电时发生触电事故，故B正确；C、铜丝的熔点高，用铜丝代替保险丝，在电流异常升高到一定的高度的时候，不能自身熔断切断电流，起不到保险作用，故C错误；D、发现有人触电，应先切断电源，再进行施救，若立即用手把他打开，容易使施救者也触电，故D错误；故选B．【点评】本题主要考查了家庭电路中的一些用电常识，注意无论是在发生触电、着火或电器需要维修时，都应先断开电源开关．2．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是（）A．火线上的保险丝应该改装到零线上B．甲处应装用电器，乙处应装开关C．当用电器功率增大时，通过保险丝的电流就增大D．当保险丝熔断后，可以用铜丝代替【分析】（1）家庭电路中，为了安全，保险丝要接在火线上，开关也应接在火线上；（2）家庭电路中，各用电器之间是并联的，同时使用的用电器越多，干路中的电流越大，保险丝就越容易熔断．【解答】解：A、为了安全，保险丝应接在火线上，而不是零线上，故A错误；B、按照安全用电的要求，甲处安装开关，乙处安装电灯，故B错误；C、家庭电路中用电器是并联的，同时使用的越多，电路中的总功率越大，而电路两端的电压是不变的，根据P=UI，电路中的电流越大，故C正确；D、电路中电流增大时，超过保险丝的熔断电流值，保险丝就会熔断，因此当保险丝熔断后，不可以用铜丝代替，故D错误．故选C．【点评】家庭电路与中学生日常生活联系最密切，在学习时注意理论联系实际，学以致用．3．家庭电路中，下列操作符合要求的是（）A．输电线进户后，应先接电能表B．家庭电路的开关，接在零线或火线上都可以C．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故D．空气开关跳闸后，应立即合上【分析】（1）家庭电路中电能表的作用是测量家里消耗了多少电能，接在家庭电路的干路上．（2）控制电灯的开关应安装在火线与灯之间．（3）测电笔的正确使用方法，手一定接触笔尾金属体，一定不要接触笔尖金属体．（4）空气开关跳闸后，应检查故障，检查完后再合上开关．【解答】解：A、输电线进户后应先接电能表；A符合要求；B、电灯的开关接在了零线上时，即使断开，电灯或其他用电器仍带电，易发生触电事故，B不符合要求；C、如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光；故C不符合要求；D、空气开关跳闸后，应检查故障，检查完后再合上开关，故D错误．故选A．【点评】本题考查了学生对电能表有关知识、安全用电知识的了解与掌握，平时学习时多了解、多积累，加强安全意识，不能违反．4．现在一般标准住宅户内配电系统都使用了空气开关、漏电保护器、三线插座等设备，有一配电系统如图所示．其中各个设备的特征是（）A．电能表上可以直接读出应该交的电费B．空气开关的作用与保险丝作用完全相同C．三线插座正中间的插孔应该接三脚插头的最长那只脚D．漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地【分析】（1）空气开关在电路过载或短路时，即通过电流过大时起到保护作用．（2）漏电保护器原理是当火线电流比零线电流大太多的话就说明电路的某个地方可能接地漏电，电流从大地跑了．当单相触电时实际上就是人体加载在了火线和地线之间，火线电流大，零线电流小，漏电保护器工作．而当双相触电时实际上就是在负载上并联了一个人体，实际的火线电流和零线电流的差值并没有什么变化，所以会起不到保护作用．【解答】解：A、电能表是测量用电器消耗的电能的仪表，根据月末的减去月初的示数读出消耗电能，然后可计算出应该交的电费，故A错误；B、空气开关兼并总开关和保险丝的作用，可以在电流过大时自动断开开关以保护电路安全，也可当总开关使用随时切断电流，故B错误；C、家庭电路中，两条进户线分别为火线和零线，其中与大地相连的是零线；三脚插头最长的脚与金属外壳相连．故C正确；D、漏电保护器只有在电路发生漏电或有人触电时才会切断电源，而功率过大时电流过大，此时空气开关会“跳闸”切断电源，而不是漏电保护器会切断电路，故D错误．故选C．【点评】本题考查漏电保护器、空气开关的特点及应用，要注意二者工作原理的不同．同时了解电路中的几种情况的不同表现：一是短路，二是用电器总功率过大，三是用电器漏电或有人触电等．5．下列家庭电路中，开关S和电灯L的接线正确的是（）A． B． C． D．【分析】家庭电路中电灯的接法：开关与灯泡串联，且开关要接在火线与灯泡之间．【解答】解：A、开关与灯泡并联，闭合开关后会造成电源短路，故A错误；B、开关与灯泡都串联在了火线上，无法形成电流回路，故B错误；C、开关接在了灯泡与零线之间，断开开关时，灯泡处仍带电，这样不安全，故C错误；D、开关与灯泡串联，且开关要接在火线与灯泡之间，故D正确．故选D．【点评】掌握家庭电路中灯泡与开关的接法，注意开关要接在火线与灯泡之间．同时还要对其它用电器的接法，插座的接法等熟练掌握．6．关于家庭电路中的“开关”，下列说法正确的是（）A．总开关应安装在保险装置的后面B．总开关的作用是便于在检修电路和更换元件时切断电路C．控制用电器的开关要连接在零线和用电器之间D．控制用电器的开关短接时可引起空气开关跳闸【分析】（1）总开关的作用，便于在检修电路和更换电路元件时切断电路，总开关应安装在保险装置的前面、电能表到的后面；（2）开关与所控制的用电器串联，要接在火线和控制用电器之间．【解答】解：AB、总开关的作用是便于在检修电路和更换电路元件时切断电路，总开关应安装在保险装置的前面，故A错、B正确；C、控制用电器的开关要连接在火线和用电器之间，断开开关时，用电器上没有电，更安全，故C错；D、控制用电器的开关短接时，用电器并没有短路，不会引起空气开关跳闸，故D错．故选B．【点评】本题考查了家庭电路的连接，连接开关一是要考虑开关的作用，二是考虑安全．7．如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是（）A．灯泡和两孔插座是串联的B．试电笔接触M点，氖管不发光C．开关和三孔插座的连接都是错误的D．试电笔插人两孔插座的左孔，氛管发光【分析】（1）家庭电路中，各插座和各家用电器之间都是并联的．（2）试电笔接触火线时，氖管会发光；（3）开关控制灯泡时，开关要接在灯泡和火线之间．且三孔插座是“左零右火上接地”（4）对于两孔插座是：左零右火．【解答】解：A、灯泡和两孔插座是互不影响的，所以是并联的，故A错误；B、M点通过灯泡与火线连接，所以试电笔接触M点，氖管发光，故B错误；C、据图可知，开关接到了零线和用电器之间；三孔插座的左孔接的是地线，故均错误，故C说法正确；D、两孔插座的左孔是零线，所以试电笔插人两孔插座的左孔氖管不发光，故D错误；故选C．【点评】掌握家庭电路中三孔插座、两孔插座、开关、灯泡的接法，并理解各种接法的原因．8．下列做法中不符合安全用电原则的是（）A．洗衣机、电冰箱等家用电器的金属外壳要接地B．家庭电路中，开关可以接在零线和用电器之间C．保险装置、插座、家用电器等达到使用寿命时应及时更换D．高大建筑物的顶端都要安装避雷针【分析】（1）对于金属外壳的家用电器，金属外壳一定接地，防止外壳漏电，发生触电事故．（2）开关要接在火线和用电器之间，这样断开开关时，用电器上没有电；（3）保险装置、插座、导线、家用电器等达到使用寿命时绝缘皮会因老化而漏电，应及时更换；（4）大建筑物的里里外外都有金属，如不加避雷针，闪电在向下流动的过程中，可能会击中建筑物顶端的金属物体，从而放电，这样会损坏建筑物．【解答】解：A、将洗衣机、电冰箱的金属外壳接地，可以防止因漏电发生触电事，故A符合安全用电原则；B、家庭电路中，开关要接在火线和用电器之间，故B不符合安全用电原则；C、保险装置、插座、导线、家用电器等达到使用寿命应及时更换，否则设置老化，容易发生漏电而引发触电或诱发火灾，故C符合安全用电原则；D、高大建筑物为避免发生雷击，顶端要安装避雷针，故D符合安全用电原则．故选B．【点评】本题考查了家庭电路的连接以及安全用电的原则：不接触低压带电体，不靠近高压带体．注意开关要接在电灯和火线之间是为了在换电灯时防止触电；打雷下雨时不能站在大树下．9．在家庭电路中，插座、螺口节能灯和开关的连接正确的是（）A．A B．B C．C D．D【分析】（1）两孔插座的接法：左孔接零线，右孔接火线．（2）三孔插座的接法：左孔接零线，右孔接火线，上孔接地线．（3）电灯的接法：火线首先进开关，再入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．【解答】解：A、两孔插座左孔接地线，右孔接零线；接线错误，故A错．B、三孔插座左孔接零线，右孔接火线，上孔接地线．接线正确，故B正确．CD、火线直接接入灯泡顶端的金属点，而开关接在零线与灯之间，当断开开关时，灯不亮，人会认为没电，其实等于火线相连，此时人若接触灯，易发生触电；若像D图，火线首先进开关，再接入灯泡顶端的金属点，零线直接接螺旋套，就避免前面的现象发生，故CD错误．故选B．【点评】（1）掌握家庭电路的火线、零线、地线之间的电压．（2）掌握各用电器之间和插座之间连接方式．（3）掌握两孔插座、三孔插座、灯泡、开关的接法．10．家庭电路中有时会出现这样的现象；原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是（）A．这个插座的火线和零线原来就相接触形成了短路B．插头与这个插座接触不良形成了断路C．插头插入这个插座时，导致火线和零线相接触形成了短路D．同时工作的用电器过多，导致干路电流过大，空气开关跳闸【分析】室内用电器全部停止工作，表明干路上的保险丝被熔断了，保险丝被熔断是由于电路中的电流过大．而产生电流过大的原因有两个：一是用电器的总功率过大，另一个是发生短路．由生活常识可知，手机充电器的功率比较小，因此造成保险丝熔断的原因不会是因干路的总功率过大．由手机充电器插头插入插座，闭合开关，室内用电器全部停止工作可知，是手机充电器的两个接头短路了．【解答】解：A、若是这个插座处原来有短路，则在没有插入手机充电器之前，电路就已经出现了短路，空气开关跳闸，室内所有用电器早就停止了工作，故A不正确；B、若是插头与这个插座接触不良形成了断路，则手机充电器不工作，不会影响室内其它的用电器，故B不正确；C、若是插头插入这个插座时，导致火线和零线相接触形成了短路，空气开关跳闸，室内所有的用电器全部停止了工作，符合题意，故C正确；D、手机充电器的功率很小，使用后对干路电流的影响比较小，不会导致干路中总电流过大，空气开关跳闸，故D不正确．故选C．【点评】本题考查对家庭电路故障的分析判断能力，要结合家庭电路的特点熟练掌握．11．如图是人们在生活用电中的几种做法，其中正确的是（）A．试电笔的握法B．带金属外壳的用电器使用合格的三孔插座C．多个大功率用电器同时使用一个插座D．使用绝缘皮破损的导线【分析】本题根据测电笔的使用方法、三孔插座的作用及安全用电的常识进行分析判断．【解答】解：A、试电笔要求应用手接触尾部金属片，才能使测电笔正常工作，故A握法错误；B、带金属外壳的用电器应接地，故应使用三孔插座；故B正确；C、大功率电器电流较大，若多个电器同时使用同一个插座，会使导线上电流过大，而发生事故，故C做法错误；D、由于导线绝缘皮老化漏电或短路，电路中的电阻几乎为零，会造成电流过大，引发事故；故D错误；故选B．【点评】在用电时，重要的是一定杜绝家庭电路的短路或总功率过大，防止火灾的发生．12．如图所示，A、B、C是家用电冰箱三线插头的三个插脚，关于这三个插脚的说法正确的是（）A．三个插脚一样长B．A、C两插脚分别与电冰箱内部工作电路两端相连C．插入插座时，插脚C与火线相接，B与零线相接D．插入插座时，电冰箱的金属外壳通过插脚A与大地相连【分析】三脚插头左右两个脚是接的火线或零线，最上面的脚接地线，其与用电器的金属外壳相连，接金属外壳的长插脚比其它两脚稍长一些．这样插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，也会使电流通过导线导入大地，人也就不会触电．【解答】解：A、三脚插头最上面的脚长一些，其与用电器的金属外壳相连，接金属外壳的长插脚比其它两脚稍长一些．这样插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，也会使电流通过导线导入大地，人也就不会触电，故A错误；B、B、C两插脚分别与电冰箱内部工作电路两端相连，故B错误；C、C插头对应三孔插座的左边，即应该是零线，B插头对应三孔插座的右边，应该是火线，故C错误；D、插入插座时，电冰箱的金属外壳通过插脚A与大地相连，故D正确；故选D．【点评】本题考查了三脚插头的构造及其作用，重点理解三线插头中地线的作用，从而加强安全用电的意识．13．电工维修电路有时需要带电操作，如图所示，以下操作不会发生触电事故的是（）A．甲站在绝缘凳上同时接触火线和零线B．乙站在绝缘凳上仅接触火线C．丙站在地上仅接触火线D．丁站在地上同时接触火线和零线【分析】家庭电路中的触电事故，都是人直接或间接接触火线引起的；触电有两种：①当人体的不同部位分别接触火线和零线时，②站在地上，身体的某一部位与火线接触，据此分析．【解答】解：人体触电，原因是有电流流过，形成通路．人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，图甲、丙、丁中都能构成闭合的电路，即有电流流过人体，会触电；图乙中没有构成闭合的电路，即电流不会流过人体，不会触电．故选B．。
九年级物理下册《家庭电路与安全用电》知
识点苏科版
知识点
一、家庭电路结构
进户导线:从供电电路上接入家庭的两条导线，一根叫
火线一根叫零线
火线和零线间有220v电压，火线与地面之间有220v电压，零线和地面之间电压为0v
电能表:又叫电度表，测量消耗电能多少的仪器。
也是
收取电费依据
闸刀开关:是整个家庭电路干路上的开关，可以认为控
制整个家庭电路的通断。
熔断器:有保险盒和保险丝组成，
保险丝有电阻大、熔点低的特点，这样在电路中保险丝和与
之相接的导线上的电流相同，但保险丝电阻大，导线多，到
自动控制电路通断，保护电路的作用。
二、火线和零线的辨别组成。
零线时氖管无电流流过不发光
当测电笔测火线氖管不反光时，说明零线断路。
三、插座和插头
三孔插座
三线插。
15.4 家庭电路与安全用电教案 20242025学年学年苏科版物理九年级下册教案：家庭电路与安全用电一、设计意图本节课的设计方式采用了理论讲解与实践操作相结合的方式，通过引导学生了解家庭电路的基本构成、工作原理以及安全用电的知识，使学生能够对家庭电路有一个全面的认识，提高他们的安全意识和自我保护能力。
活动的目的是让学生掌握家庭电路的基本知识，了解安全用电的重要性，能够正确使用电器设备，避免电器事故的发生。
二、教学目标1. 了解家庭电路的基本构成和工作原理；2. 掌握安全用电的知识和技巧；3. 能够正确使用电器设备，避免电器事故的发生。
三、教学难点与重点重点：家庭电路的基本构成和工作原理，安全用电的知识和技巧。
难点：家庭电路的故障排除和安全用电的实际操作。
四、教具与学具准备教具：黑板、粉笔、PPT、家庭电路模型、电器设备实物等。
学具：笔记本、笔、实验器材等。
五、活动过程1. 引入：通过展示一些家庭电器事故的图片，引起学生的注意，引出本节课的主题。
2. 讲解：讲解家庭电路的基本构成和工作原理，包括电源、电线、插座、开关、电器设备等。
并通过PPT展示相关的电路图，让学生更直观地理解。
3. 实践操作：让学生分组进行实验，使用家庭电路模型进行模拟操作，了解电路的连接方式和安全用电的注意事项。
4. 案例分析：分析一些典型的家庭电器事故案例，让学生了解事故的原因和后果，并引导学生思考如何避免类似事故的发生。
5. 互动环节：组织学生进行小组讨论，分享自己家庭中的电器设备使用经验和安全用电的技巧。
六、活动重难点重点：家庭电路的基本构成和工作原理，安全用电的知识和技巧。
难点：家庭电路的故障排除和安全用电的实际操作。
七、课后反思及拓展延伸课后反思：通过本节课的讲解和实践操作，学生对家庭电路和安全用电有了更深入的了解，但仍然有一部分学生在实际操作中存在一些问题，需要在课后进行个别指导。
拓展延伸：可以让学生回家后观察自己家庭中的电器设备，了解其工作原理和安全性，并尝试进行一些简单的电路连接和安全用电的检查，提高学生的实践能力。

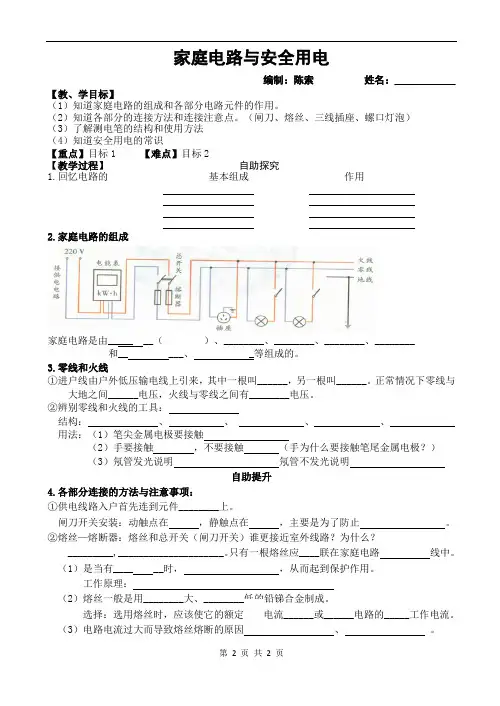

家庭电路与安全用电编制：陈索姓名：＿＿＿＿＿＿【教、学目标】（1）知道家庭电路的组成和各部分电路元件的作用。
（2）知道各部分的连接方法和连接注意点。
（闸刀、熔丝、三线插座、螺口灯泡）（3）了解测电笔的结构和使用方法（4）知道安全用电的常识【重点】目标1 【难点】目标2【教学过程】自助探究1.回忆电路的基本组成作用2.家庭电路的组成家庭电路是由_____ __（）、________、________、________、________ 和__ ___、 _等组成的。
3.零线和火线①进户线由户外低压输电线上引来，其中一根叫______，另一根叫______。
正常情况下零线与大地之间______电压，火线与零线之间有________电压。
②辨别零线和火线的工具：结构：、、、、用法：（1）笔尖金属电极要接触（2）手要接触，不要接触（手为什么要接触笔尾金属电极？）（3）氖管发光说明氖管不发光说明自助提升4.各部分连接的方法与注意事项：①供电线路入户首先连到元件________上。
闸刀开关安装：动触点在，静触点在，主要是为了防止。
②熔丝—熔断器：熔丝和总开关（闸刀开关）谁更接近室外线路？为什么？_________,_____________________。
只有一根熔丝应____联在家庭电路线中。
（1）是当有____ __时，，从而起到保护作用。
工作原理：（2）熔丝一般是用________大、________低的铅锑合金制成。
选择：选用熔丝时，应该使它的额定电流______或______电路的_____工作电流。
（3）电路电流过大而导致熔丝熔断的原因、。
③插座和用电器（1）电灯之间、插座之间、电灯和插座之间的连接方式是串联还是并联？为什么？______, _______, _______， ________________________________。
三孔插座阅读P19“活动”完成以下问题：三孔插座中的接线方法如果外壳用导线接地，即使火线与外壳接触，由于火线与大地之间形成了电流__ ___，也就没有危险了。
铁佛中学活页教案授课教师李中权授课日期课型新授课班级三（4）、（5）、（6）课题第四节家庭电路与安全用电教学目标知识技能:1、了解家庭电路的组成和连接方式。
了解电能表、总开关、保险装置、插座、家用电器接地的作用。
2、会用测电笔辨认火线与零线。
3、知道导致家庭电路中总电流过大的原因及其危害。
4、知道怎样保护家庭电路和如何防止触电事故。
过程与方法:1、通过图片展示，让学生了解家庭电路的组成和连接方式。
2、通过实验探究，知道导致家庭电路中总电流过大的原因及其危害有哪些。
3、通过教学中的讨论，体验怎样保护家庭电路和如何防止触电事故。
情感态度价值观:1、通过启发、组织、指导、帮助和激发的激励的教学方式，充分激发学生的学习兴趣和学习热情。
2、了解安全用电常识，形成安全用电意识和定期排查家庭用电安全隐患的良好习惯，具有安全用电意识。
教学重点1、了解家庭电路的组成和连接方式。
2、家庭电路中总电流过大的原因及其危害。
3、怎样保护家庭电路和如何防止触电事故。
教学难点1、家庭电路中总电流过大的原因及其危害。
2、局部过热形成的原因及其危害。
教学突破事先教师把准备好的实验多次进行实验，最多可能地确保实验成功。
否则，不仅影响课堂教学进度，还会影响学生的兴趣。
集体备课个人修改教学过程一、创设情景、导新课问：我们教室里各盏灯是怎样连接的？教师依次通断教室里各盏灯，使学生知道是并联。
问：那么我们家里的灯又是怎样连接的？家里的插座和台灯又是怎样连接的？我们家里的电路由哪些部分组成？这节课我们要研究家庭电路二、预习设计、成果展示三、小组合作、师生探究1.家庭电路的组成和连接方法出示如课本图的的示教板。
让学生逐个观察每一部分，并引导学生说出每个器材的名称。
当学生说到灯座时，教师出示卡口和螺丝口灯座实物和挂图。
让学生拿出自带的灯座并旋开，对照两只灯座的挂图听教师讲解，了解灯座的结构，知道灯泡是怎样装到灯座上而连入电路的。
教师给示教板通电，并闭合、断开开关，让学生观察到灯和开关是串联，灯与灯之间是并联。
