通风排烟风管及风口设计全参数.docx

通风排烟设计工具箱一、通风管道流量阻力表1、缩伸软管摩擦阻力表(3)与散流器的摩擦阻力：(4).保持风速必须的动压：当v=2m/s时, ΔP=2.4Pa；当v=3m/s时, ΔP=5.4Pa当v=4m/s时, ΔP=9.6Pa；当v=5m/s时, ΔP=15Pa当v=6m/s时, ΔP=21Pa22、不同送风方式的风量指标和室内平均流速ASHRAE三、室内风管风速选择表3、通风系统之流速m/s2、以噪音标准控制的允许送风流速m/s3、推荐的送风口流速m/s5、回风口风速6、回风格栅的推荐流速m/s10、侧送风口送风量五、通风系统设计1、送风口布置间距回风口应根据具体情况布置2注:3相应送风范围（面积）的长宽比不宜大于1：1.5，送风水平射程与垂直射程（平顶至工作区上边界的距离）的比值，宜保持在0.5~1.5之间。

实际上这要看装饰要求而定，如250*250的散流器，间距一般在3.5米左右，320*320在4.2米左右。

4、空调房间允许最大送风温差℃舒适性空调的送风温差送风高度H小于等于5m，送风温差小于等于10度；送风高度H大于5m，送风温差小于等于15度。

为防止出风口结露，应使送风干球温度高于室内空气的露点温度2-3度。

厨房的详细工艺资料，在建筑专业所提供的方案图上，一般只有厨房的面积、层高和灶台的位置，另一方面在现有的设计参考资料中缺少有针对性的技术措施，这就给合理地确定厨房通风量带来了困难，通常同样的厨房，不同的人进行设计，其结果往往不同，甚至相差悬殊，但是依据技术措施，又能各自找到根据。

因此，厨房的通风设计形成了，因人而异，无统一标准的局面，我认为之所以会出现这种现象，与我们常用的《技术措施》在厨房通风量确定上，概念不明确，要求不一致有关，为说明问题，我们可以结合常用的建设部建筑设计院《民用建筑暖通空调设计技术措施》，（下简称《措施一》）和我院编制的《暖通专业统一技术措施》（下简称《措施二》）中的有关规定，讨论一下厨房的通风量确定问题。

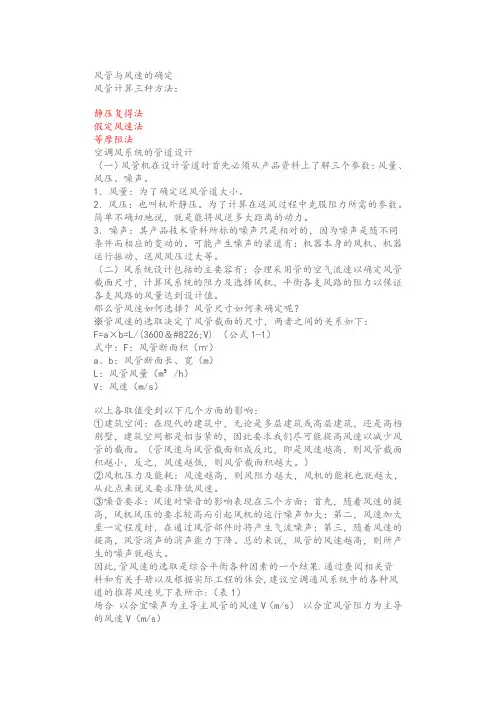

风管与风速的确定风管计算三种方法：静压复得法假定风速法等摩阻法空调风系统的管道设计（一）风管机在设计管道时首先必须从产品资料上了解三个参数：风量、风压、噪声。

1．风量：为了确定送风管道大小。

2．风压：也叫机外静压。

为了计算在送风过程中克服阻力所需的参数。

简单不确切地说，就是能将风送多大距离的动力。

3．噪声：其产品技术资料所标的噪声只是相对的，因为噪声是随不同条件而相应的变动的。

可能产生噪声的渠道有：机器本身的风机、机器运行振动、送风风压过大等。

（二）风系统设计包括的主要容有：合理采用管的空气流速以确定风管截面尺寸，计算风系统的阻力及选择风机，平衡各支风路的阻力以保证各支风路的风量达到设计值。

那么管风速如何选择？风管尺寸如何来确定呢？※管风速的选取决定了风管截面的尺寸，两者之间的关系如下：F=a×b=L/(3600＆#8226;V) （公式1-1）式中：F：风管断面积（㎡）a、b：风管断面长、宽（m）L：风管风量（m³/h）V：风速（m/s）以上各取值受到以下几个方面的影响：①建筑空间：在现代的建筑中，无论是多层建筑或高层建筑，还是高档别墅，建筑空间都是相当紧的，因此要求我们尽可能提高风速以减少风管的截面。

（管风速与风管截面积成反比，即是风速越高，则风管截面积越小，反之，风速越低，则风管截面积越大。

）②风机压力及能耗：风速越高，则风阻力越大，风机的能耗也就越大，从此点来说又要求降低风速。

③噪音要求：风速对噪音的影响表现在三个方面：首先，随着风速的提高，风机风压的要求较高而引起风机的运行噪声加大；第二，风速加大至一定程度时，在通过风管部件时将产生气流噪声；第三，随着风速的提高，风管消声的消声能力下降。

总的来说，风管的风速越高，则所产生的噪声就越大。

因此,管风速的选取是综合平衡各种因素的一个结果.通过查阅相关资料和有关手册以及根据实际工程的体会,建议空调通风系统中的各种风道的推荐风速见下表所示:（表1）场合以合宜噪声为主导主风管的风速V（m/s）以合宜风管阻力为主导的风速V（m/s）送风风速标准逗留区之最大允许流速m/s送风口之最大允许流速m/s逗留区流速与人体感觉的关系空调房间允许之最大送风温差℃不同送风方式的送风量指标和室平均流速低速风管系统的最大允许流速m/s推荐的送风口流速m/s低速风管系统的推荐和最大流速m/s以噪音标准控制的允许送风流速m/s回风格棚的推荐流速m/s通风系统之流速m/s百叶窗的推荐流速m/s打印本页 || 关闭窗口规中干管，支管等风速的围是多少？（1）采用金属风道时，不应大于20m/s；（2）采用表面光滑的混凝土等非金属材料风管时不应大于15 m/s；（3）送风口的风速不宜大于7 m/s；排烟口的风速不宜大于10 m/s。

通风排烟设计工具箱，、通风管道流量阻力表1、缩伸软管摩擦阻力表2、镀锌板风管摩擦阻力表(1).软管采用荷兰数据时，上述数据乘以下系数:①150 x2;①200 X1.8 ;① 250 x1.5 ;① 300 X1.3当 v=6m/s 时， △ P=21Pa(5).其他局部阻力的计算按下式 2g△ P=Z — Y1、室内送回风口尺寸表1、风口风量冷量对应表2、不同送风方式的风量指标和室内平均流速 ASHRAE当 v=2m/s 时,当 v=4m/s 时, △ P=2.4Pa ;△ P=9.6P 当 v=3m/s 时, 当 v=5m/s 时,△ P =5.4Pa△ P =15Pa三、室内风管风速选择表1、低速风管系统的推荐和最大流速m/s2、低速风管系统的最大允许速m/s3、通风系统之流速m/s注：民用住宅w 35dB( A),商务办公w 45dB( A)四、室内风口风速选择表1、送风口风速2、以噪音标准控制的允许送风流速m/s3、推荐的送风口流速m/s4、送风口之最大允许流速m/s5、回风口风速6、回风格栅的推荐流速m/s7、百叶窗的推荐流速m/s&逗留区流速与人体感觉的关系9、顶棚散流器送风量10、侧送风口送风量五、通风系统设计1、送风口布置间距一般原则：（1）人不经常停留的地方；（2）房间的边和角；（3）有利于气流的组织。

2、标准型号风盘所接散流器的尺寸表-办公室风盘型号风量方散尺寸FP m3/h mm3.5 350 200*2005 500 200*2006.3 630 250*2508 800 250*25010 1000 300*30012.5 1250 300*30016 1600 350*35020 2500 450*45025 2500 450*450 注：办公室推荐送风口流速：2.5-4.0m/s风机盘管接风管的风速：通常为 1.5 — 2.0m/s之间，不能大于2.5m/s，否则会将冷凝水带出来3、散流器布置散流器平送时，宜按对称布置或者梅花型布置，散流器中心与侧墙的距离不宜小于1000mm圆形或方形散流器布置时，其相应送风范围（面积）的长宽比不宜大于 1 : 1.5，送风水平射程与垂直射程（平顶至工作区上边界的距离）的比值，宜保持在0.5〜1.5之间。

一.送排风和排烟的计算1.排风量的确定地下车库散发的有害物数量不能确定时，全面通风量可按换气次数确定。

根据文献《实用供热空调设计手册（第二版）》表13.2-2地下汽车库平时排风量的确定中，出入频率较小的住宅建筑单层车库换气次数取4次/h，计算换气体积时，当层高≤3m时，按实际高度计算，当层高>3m时，按3m计算。

该地下车库的层高为3.5m，计算换气面积时取3m。

根据文献《简明通风设计手册》，L=n*V式中L—全面通风量，m3/hn—换气次数，1/hV—通风房间体积，m3根据上述公式计算防烟分区的排风量:L=4*1485*3=17820m3/h2.送风量的确定设置机械排风系统的车库，如用汽车坡道进行自然补风，车道断面的风速不应大于0.5m/s，以保证进出车辆不受影响。

本车库采用自然补风时车道断面的风速：V=Q/A=17820/(3600*7.5*6.1)=0.1m/s<0.5m/s，符合要求所以排风时用汽车坡道自然补风。

3.排烟量的确定文献《实用供热空调设计手册（第二版）》8.2.4排烟风机的排烟量应按换气次数不小于6次/h确定。

根据文献《简明通风设计手册》，L=n*V式中L—全面通风量，m3/hn—换气次数，1/hV—通风房间体积，m3根据上述公式计算防烟分区的排烟量:L=6*1485*6.1=54351m3/h4.补风量的确定设置机械排风系统的车库，如用汽车坡道进行自然补风，车道断面的风速不应大于0.5m/s，以保证进出车辆不受影响。

本车库采用自然补风时车道断面的风速：V=Q/A=54351/(3600*7.5*6.1)=0.33m/s<0.5m/s，符合要求所以排烟时用汽车坡道自然补风。

二．风口计算1.确定排风口数量以及具体尺寸排风口风速取不超过8m/s，这里取8m/s ，排风口类型：单层百叶风口假定排风口面积选取500mm×300mm，Q=F*v=0.15*8*3600=4320m3/h n=17820/4320=4.1 取5个排风口则每个排风口的实际流量为17820/5=3564m3/h风口的有效面积：η=0.7~0.9 3564/4320=0.825 符合要求2.确定排烟口数量以及具体尺寸排风口风速取不超过15m/s，这里取15m/s ，排风口类型：单层百叶风口假定排风口面积选取500mm×300mm，Q=F*v=0.15*15*3600=8100m3/h n=54351/8100=6.71 取8个排风口则每个排风口的实际流量为54351/8=6793m3/h风口的有效面积：η=0.7~0.9 6793/8100=0.84 符合要求三．风口及风管布置与计算1.排风工业通风空气调节（第二版）表8-3，民用及辅助建筑物机械排风时干管风速取5~8m/s，支管风速取2~5m/s。

精心整理通风排烟设计工具箱一、通风管道流量阻力表1、缩伸软管摩擦阻力表(3)与散流器的摩擦阻力：(4).保持风速必须的动压：当v=2m/s时, ΔP=2.4Pa；当v=3m/s时, ΔP=5.4Pa当v=4m/s时, ΔP=9.6Pa；当v=5m/s时, ΔP=15Pa当v=6m/s时, ΔP=21Pa22、不同送风方式的风量指标和室内平均流速ASHRAE2、低速风管系统的最大允许速m/s3、通风系统之流速m/s2、以噪音标准控制的允许送风流速m/s4、送风口之最大允许流速m/s6、回风格栅的推荐流速m/s7、百叶窗的推荐流速m/s回风口应根据具体情况布置一般原则：（1）人不经常停留的地方; （2）房间的边和角; （3）有利于气流的组织。

2、标准型号风盘所接散流器的尺寸表-办公室风盘型号风量方散尺寸FP m3/h mm3.5350200*2005500200*2006.3630250*2508800250*250101000300*30012.51250300*300161600350*350202500450*450252500450*450为防止出风口结露，应使送风干球温度高于室内空气的露点温度2-3度。

5、工艺性空气调节空调房间允许最大送风温差.注:生活区或工作区处于下送气流的扩散区时,送风温差应通过计算确定。

6.1、厨房通风问题《饮食建筑设计规范》(JGJ64-89)对厨房操作间通风作了明确规定：(1)计算排风量的65%通过排气罩排至室外，而由房间的全面换气排出35%；(2)排气罩口吸气速度一般不应小于0.5 m/s，排风管内速度不应小于10 m/s；(3)热加工间补风量宜为排风量的70%左右，房间负压值不应大于5Pa。

然而，有的工程的厨房未设排气罩，仅在外墙上设几台排气扇；有的虽然设置了排气罩，但罩口吸气速度远小于0.5 m/s，选配的排风机风量不足。

大多工程未设置全面换气装置，亦未考虑补风装置，难以保证室内卫生环境要求及负压值要求。

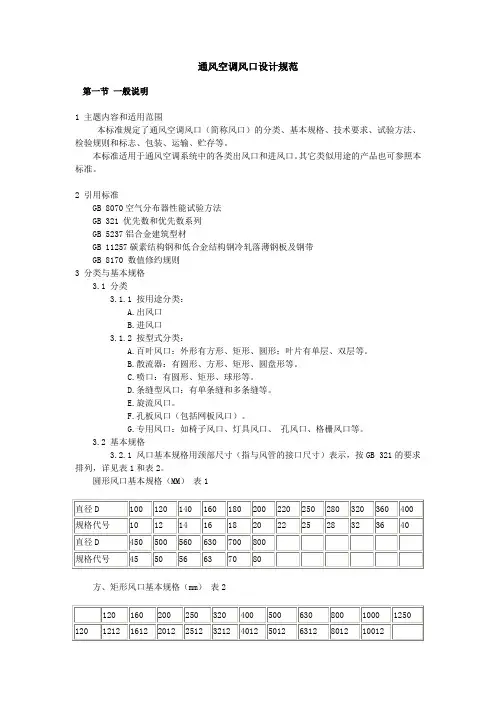

通风空调风口设计规范第一节一般说明1 主题内容和适用范围本标准规定了通风空调风口（简称风口）的分类、基本规格、技术要求、试验方法、检验规则和标志、包装、运输、贮存等。

本标准适用于通风空调系统中的各类出风口和进风口。

其它类似用途的产品也可参照本标准。

2 引用标准GB 8070空气分布器性能试验方法GB 321 优先数和优先数系列GB 5237铝合金建筑型材GB 11257碳素结构钢和低合金结构钢冷轧落薄钢板及钢带GB 8170 数值修约规则3 分类与基本规格3.1 分类3.1.1 按用途分类：A.出风口B.进风口3.1.2 按型式分类：A.百叶风口：外形有方形、矩形、圆形；叶片有单层、双层等。

B.散流器：有圆形、方形、矩形、圆盘形等。

C.喷口：有圆形、矩形、球形等。

D.条缝型风口：有单条缝和多条缝等。

E.旋流风口。

F.孔板风口（包括网板风口）。

G.专用风口：如椅子风口、灯具风口、孔风口、格栅风口等。

3.2 基本规格3.2.1 风口基本规格用颈部尺寸（指与风管的接口尺寸）表示，按GB 321的要求排列，详见表1和表2。

圆形风口基本规格（MM）表1方、矩形风口基本规格（mm）表23.2.2散流器基本规格可按相等间距数50mm、60mm、70mm排列。

3.3型号表示法3.3.1型号表示法分类代号表表3规格代号用风口基本规格数值的1/10表示。

3.3.2型号示例：FJS-3225--表示矩形散流器，规格为320*250（mm）FQP-16--表示球形喷口，规格为160（mm）FYS-25--表示圆形散流器，规格为250（mm）第二节技术要求4.1基本要求4.1.1风口产品应符合本标准的要求，并按规定程序批准的图样和技术文件制造。

4.1.2尺寸偏差的允许值如下：a：矩形（包括方形）风口的尺寸允差风表4。

尺寸允差（mm）表4b：矩形（包括方形）风口两条对角线之间的允差风表5c：圆形风口的尺寸允差见表6尺寸允差（mm）表64.1.3风口装饰平面应平整光滑，其平面度应符合表7的规定值。

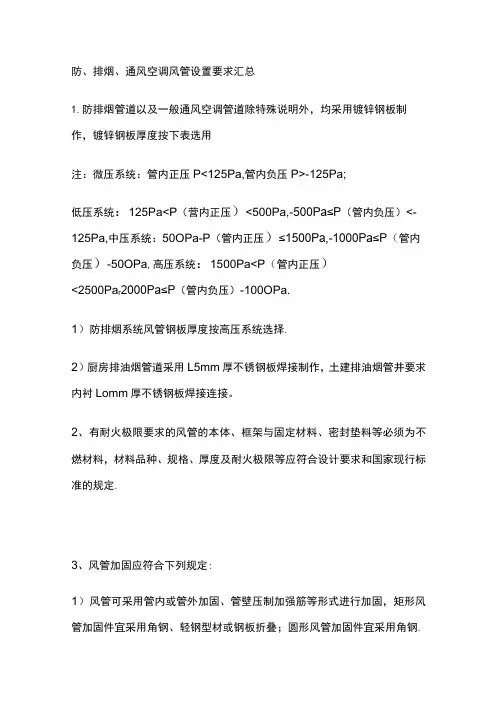

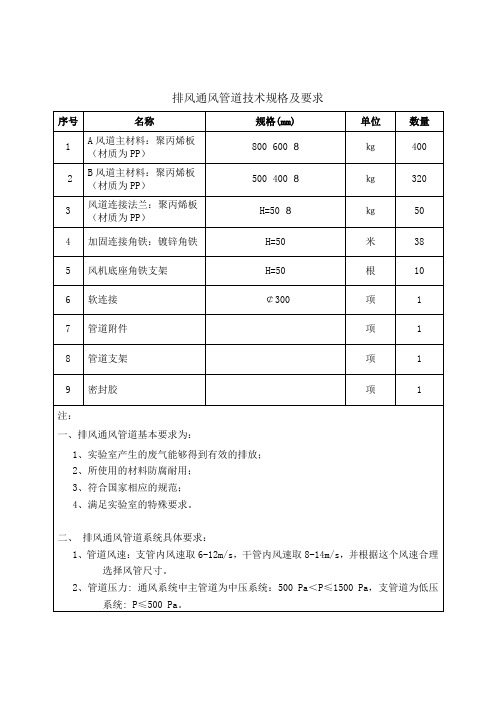

防、排烟、通风空调风管设置要求汇总1.防排烟管道以及一般通风空调管道除特殊说明外，均采用镀锌钢板制作，镀锌钢板厚度按下表选用注：微压系统：管内正压P<125Pa,管内负压P>-125Pa;低压系统：125Pa<P（营内正压）<500Pa,-500Pa≤P（管内负压）<-125Pa,中压系统：50OPa-P（管内正压）≤1500Pa,-1000Pa≤P（管内负压）-50OPa,高压系统：1500Pa<P（管内正压）<2500Pa r2000Pa≤P（管内负压）-100OPa.1）防排烟系统风管钢板厚度按高压系统选择.2）厨房排油烟管道采用L5mm厚不锈钢板焊接制作，土建排油烟管井要求内衬Lomm厚不锈钢板焊接连接。

2、有耐火极限要求的风管的本体、框架与固定材料、密封垫料等必须为不燃材料，材料品种、规格、厚度及耐火极限等应符合设计要求和国家现行标准的规定.3、风管加固应符合下列规定:1）风管可采用管内或管外加固、管壁压制加强筋等形式进行加固，矩形风管加固件宜采用角钢、轻钢型材或钢板折叠；圆形风管加固件宜采用角钢.2）矩形风管的边长大于630mm,或矩形保温风管边长大于800mm,管段长度大于1250mm;或低压风管单边平面面积大于L2m2,中、高压风管大于LOm"均应有加固措施.3直咬缝圆形风管直径大于或等于80Omm,且管段长度大于125Omm或总表面积大于4m时,均应采取力口固措施。

用于高压系统的螺旋风管,直径大于2000mm时应采取加固措施。

4）中、高压风管的管段长度大于1250mm时，应采用加固框的形式加固。

高压风管的单咬口缝，还应采取防止咬口缝胀裂的加固或补强措施. 4、对高、中压系统的拼接缝合，接管连接处均需采用密封胶或密封胶带进行密封，以防止渗漏。

防烟、排烟系统的风管应以板材连接的密封为主,可辅以密封胶嵌缝或其他方法密封,密封面宜设在风管的正压侧。

暖通设计中风管、风口、风井风速的选取总结排烟风口风速不宜大于10m/s 老火规9.4.6-6 （注意：如果是商场那种划分很多防烟分区的，排烟口的大小要用风量除以2再算，因为着火时是开两个风口）（注意：排烟口面积求出后，除以0.75的遮挡系数，即为排烟口面积）排烟补风的送风口按措施4.8.5机械补风口不宜大于10，公共聚集场所不宜大于5，自然补风口不宜大于39.3.6 机械加压送风防烟系统中送风口的风速不宜大于7m/s。

（老火规）风管如下（老火规）：9.1.6 机械加压送风管道、排烟管道和补风管道内的风速应符合下列规定：1 采用金属管道时，不宜大于20m/s；2 采用非金属管道时，不宜大于15m/s。

但是有消声要求的，风管风速见暖规表10.1.5消防排烟风井和消防补风风井的风速多少合适？不大于15，10-15米左右比较合适。

没有不小于多少的固定，但是个人觉得小于5不太好。

按老防火规范9.1.6 9.1.6 机械加压送风管道、排烟管道和补风管道内的风速应符合下列规定：1 采用金属管道时，不宜大于20m/s；2 采用非金属管道时，不宜大于15m/s。

有时喉部风速为18什么的也没事，因为规范写的是不宜。

风井内的风速7~8一般，最大不超过10.不超过10主要是指排烟，报批稿要求排烟风井风速不超10，排风什么的可以稍微大点。

地下车库通风、空调风管内风速：民规条文说明81页6.6.3条，风速最高10.9.4.8 排烟风机的设置应符合下列规定：1 排烟风机的全压应满足排烟系统最不利环路的要求。

其排烟量应考虑10%～20%的漏风量；2 排烟风机可采用离心风机或排烟专用的轴流风机；3 排烟风机应能在280℃的环境条件下连续工作不少于30min；4 在排烟风机入口处的总管上应设置当烟气温度超过280℃时能自行关闭的排烟防火阀，该阀应与排烟风机连锁，当该阀关闭时，排烟风机应能停止运转。

新风送、排风风管风速：按措施64页表4.6.11.双百的遮挡系数一般取0.75。

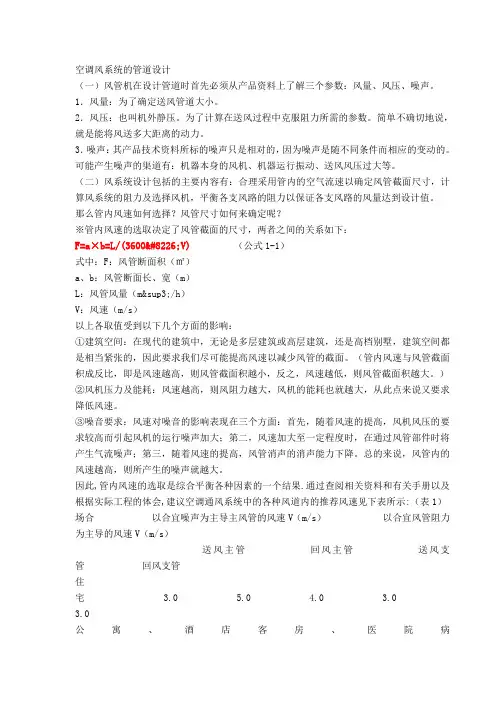

空调风系统的管道设计（一）风管机在设计管道时首先必须从产品资料上了解三个参数：风量、风压、噪声。

1．风量：为了确定送风管道大小。

2．风压：也叫机外静压。

为了计算在送风过程中克服阻力所需的参数。

简单不确切地说，就是能将风送多大距离的动力。

3．噪声：其产品技术资料所标的噪声只是相对的，因为噪声是随不同条件而相应的变动的。

可能产生噪声的渠道有：机器本身的风机、机器运行振动、送风风压过大等。

（二）风系统设计包括的主要内容有：合理采用管内的空气流速以确定风管截面尺寸，计算风系统的阻力及选择风机，平衡各支风路的阻力以保证各支风路的风量达到设计值。

那么管内风速如何选择？风管尺寸如何来确定呢？※管内风速的选取决定了风管截面的尺寸，两者之间的关系如下：F=a×b=L/(3600&#8226;V)（公式1-1）式中：F：风管断面积（㎡）a、b：风管断面长、宽（m）L：风管风量（m&sup3;/h）V：风速（m/s）以上各取值受到以下几个方面的影响：①建筑空间：在现代的建筑中，无论是多层建筑或高层建筑，还是高档别墅，建筑空间都是相当紧张的，因此要求我们尽可能提高风速以减少风管的截面。

（管内风速与风管截面积成反比，即是风速越高，则风管截面积越小，反之，风速越低，则风管截面积越大。

）②风机压力及能耗：风速越高，则风阻力越大，风机的能耗也就越大，从此点来说又要求降低风速。

③噪音要求：风速对噪音的影响表现在三个方面：首先，随着风速的提高，风机风压的要求较高而引起风机的运行噪声加大；第二，风速加大至一定程度时，在通过风管部件时将产生气流噪声；第三，随着风速的提高，风管消声的消声能力下降。

总的来说，风管内的风速越高，则所产生的噪声就越大。

因此,管内风速的选取是综合平衡各种因素的一个结果.通过查阅相关资料和有关手册以及根据实际工程的体会,建议空调通风系统中的各种风道内的推荐风速见下表所示:（表1）场合以合宜噪声为主导主风管的风速V（m/s）以合宜风管阻力为主导的风速V（m/s）送风主管回风主管送风支管回风支管住宅 3.0 5.0 4.0 3.03.0公寓、酒店客房、医院病房 5.0 7.5 6.5 6.0 5.0 高级办公室、图书馆 6.0 10.0 7.5 8.0 6.0 银行、高级餐厅、办公室 7.5 10.0 7.5 8.0 6.0 工厂 12.5 15 9.0 11.0 7.5风管面积=风量/风速风量已知，风速可据资料得出：空调系统中的空气推荐流速（低速风管）：高速风管部位居住公共工业一般建筑新风入口 2.5 2.5 2.5 3风机入口 3.5 4.0 5.0 8.5风机出口 5~8 6.5~10 8~12 12.5主风道 3.5~4.5 5~6.5 6~9 12.5水平支风道 3.0 3.0~4.5 4~5 10送风口 1~2 1.5~3.5 3~ 4.0 4垂直支风道 2.5 3.0~3.5 4.0 10求有公式，并说明公式中符号的意思，举例）2、假如一台风机它的风量为10000³/h,分别给10个房间抽风，就是有10个抽风口，风管的主管道是直径400mm,靠近风机的第一个抽风口的风压和抽风量肯定大于后面的抽风口，要怎么样配管才能使所有的抽风口的抽风量一样？要怎么计算？3、如何快速的根据电机的转速、风机叶片的角度、面积来来计算出这台风机的风量和风压。

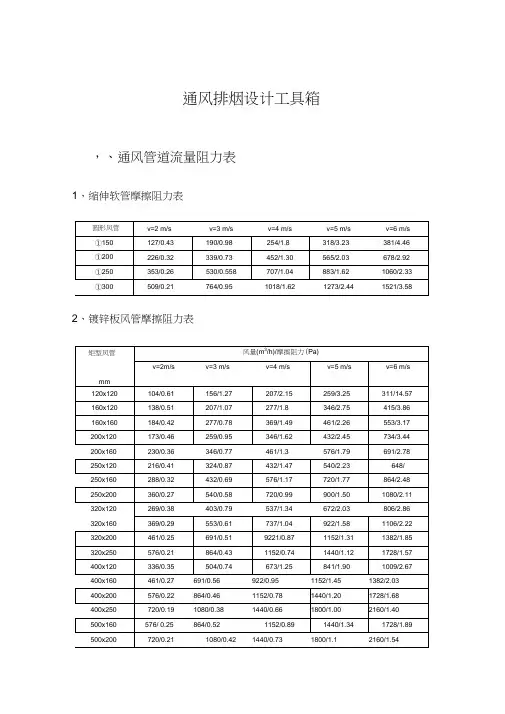

通风排烟设计工具箱一、通风管道流量阻力表1、缩伸软管摩擦阻力表圆形风管v=2 m/s v=3 m/s v=4 m/s v=5 m/s v=6 m/s Φ150127/0.43190/0.98254/1.8318/3.23381/4.46Φ200226/0.32339/0.73452/1.30565/2.03678/2.92Φ250353/0.26530/0.558707/1.04883/1.621060/2.33Φ300509/0.21764/0.951018/1.621273/2.441521/3.582、镀锌板风管摩擦阻力表矩型风管mm风量(m3/h)/摩擦阻力(Pa)v=2m/s v=3 m/s v=4 m/s v=5 m/s v=6 m/s120x120104/0.61156/1.27207/2.15259/3.25311/14.57 160x120138/0.51207/1.07277/1.8346/2.75415/3.86 160x160184/0.42277/0.78369/1.49461/2.26553/3.17 200x120173/0.46259/0.95346/1.62432/2.45734/3.44 200x160230/0.36346/0.77461/1.3576/1.79691/2.78 250x120216/0.41324/0.87432/1.47540/2.23648/ 250x160288/0.32432/0.69576/1.17720/1.77864/2.48 250x200360/0.27540/0.58720/0.99900/1.501080/2.11 320x120269/0.38403/0.79537/1.34672/2.03806/2.86 320x160369/0.29553/0.61737/1.04922/1.581106/2.22 320x200461/0.25691/0.519221/0.871152/1.311382/1.85 320x250576/0.21864/0.431152/0.741440/1.121728/1.57 400x120336/0.35504/0.74673/1.25841/1.901009/2.67 400x160461/0.27691/0.56922/0.951152/1.451382/2.03 400x200576/0.22864/0.461152/0.781440/1.201728/1.68 400x250720/0.191080/0.381440/0.661800/1.002160/1.40 500x160576/ 0.25864/0.521152/0.891440/1.341728/1.89 500x200720/0.211080/0.421440/0.731800/1.12160/1.54说明(1).软管采用荷兰数据时,上述数据乘以下系数：Φ150x2；Φ200 x1.8；Φ250 x1.5；Φ300 x1.3 (2).局部摩擦阻力：(3)与散流器的摩擦阻力：(4).保持风速必须的动压：当v=2m/s时, ΔP=2.4Pa；当v=3m/s时, ΔP=5.4Pa当v=4m/s时, ΔP=9.6Pa；当v=5m/s时, ΔP=15Pa当v=6m/s时, ΔP=21PaV2(5).其他局部阻力的计算按下式:2gΔP=ζ─γ二、室内送回风口尺寸表1、风口风量冷量对应表2、不同送风方式的风量指标和室内平均流速ASHRAE三、室内风管风速选择表1、低速风管系统的推荐和最大流速m/s2、低速风管系统的最大允许速m/s3、通风系统之流速m/s注：民用住宅≤35dB（A），商务办公≤45dB（A）。

一．排烟量的计算（L）1．当排烟风机担负一个防烟分区时或净空高度大于6.0m的不划防烟分区的房间，应按该防烟分区面积不小于60m3/ （h m2）计算。

单台风机最小排烟量不应小于7200 m3/h ;当担负两个或两个以上防烟分区时，应按最大防烟分区面积不小于120m3/（h m2）计算。

2.中庭的排烟量以其体积大小，按4~6次/h换气计算。

当室内中庭体积小于或等于17000 m3时，其排烟量按其体积的6次/h换气计算；中庭体积大于17000 m3时，其排烟量按其体积的4次/h换气计算，但最小排烟量不应小于102000 m3/h。

3 .汽车库排烟风机的排烟量应按换气次数不小于6次/h计算确定。

二. 排烟风管中风速的规定（V）1.规范要求混凝土风道风速不超15m/s2.规范要求金属风道风速不超20m/s3•我们一般计算主管道8-15 m/s,直管3-7 m/s三. 风管截面积的计算（S）S=L/V因为S单位一般是m2, L单位一般算出来是m3/h , V的单位一般是m/s，小时（h）与秒（s）的转换是3600,所以上面的公式考虑单位因素后为：S=L/3600V举例如下：一个主管风管100m3/h，求风管尺寸？首先取主管风速8-15，每个人取值有差异，这里根据经验，我取m/sS=100/(3600*10)=0.28 m2风管大概就是1000mm*320mm 的，这样实际截面积就是0.32m2再举例如下：一个支管风管4000m3/h ，求风管尺寸？首先取直管风速3-7，每个人取值有差异，这里根据经验，我取m/sS=4000/(3600*6)=0.18 m2风管大概就是1000mm*200mm 的，这样实际截面积就是0.2m2四．风管宽度和高度尺寸的问题1.在上面的主管例子中，我取了1000mm*320mm ，而不是1000mm*300mm，那是因为巨型风管跟砖一样，有标准模数，大概是2500、2000、1600、1250、1000、800、630、500、400、320、250、200、160、120、100。

通风排烟设计工具箱一、通风管道流量阻力表1、缩伸软管摩擦阻力表2、镀锌板风管摩擦阻力表说明(1).软管采用荷兰数据时,上述数据乘以下系数：Φ150 x2；Φ200 x1.8；Φ250 x1.5；Φ300 x1.3 (2).局部摩擦阻力：(3)与散流器的摩擦阻力：(4).保持风速必须的动压：当v=2m/s时, ΔP=2.4Pa；当v=3m/s时, ΔP=5.4Pa当v=4m/s时, ΔP=9.6Pa；当v=5m/s时, ΔP=15Pa当v=6m/s时, ΔP=21PaV2(5).其他局部阻力的计算按下式:2gΔP=ζ─γ二、室内送回风口尺寸表1、风口风量冷量对应表2、不同送风方式的风量指标和室内平均流速ASHRAE三、室内风管风速选择表1、低速风管系统的推荐和最大流速m/s2、低速风管系统的最大允许速m/s3、通风系统之流速m/s注：民用住宅≤35dB（A），商务办公≤45dB（A）。

四、室内风口风速选择表1、送风口风速2、以噪音标准控制的允许送风流速m/s3、推荐的送风口流速m/s4、送风口之最大允许流速m/s5、回风口风速6、回风格栅的推荐流速m/s7、百叶窗的推荐流速m/s8、逗留区流速与人体感觉的关系9、顶棚散流器送风量10、侧送风口送风量五、通风系统设计1、送风口布置间距回风口应根据具体情况布置一般原则：（1）人不经常停留的地方; （2）房间的边和角; （3）有利于气流的组织。

2、标准型号风盘所接散流器的尺寸表-办公室风盘型号风量方散尺寸FP m3/h mm3.5350200*2005500200*2006.3630250*2508800250*250101000300*30012.51250300*300161600350*350202500450*450252500450*450注:办公室推荐送风口流速:2.5-4.0m/s风机盘管接风管的风速：通常为1.5—2.0m/s之间，不能大于2.5m/s，否则会将冷凝水带出来。

通风排烟设计工具箱一、通风管道流量阻力表1、缩伸软管摩擦阻力表圆形风管v=2 m/sv=3 m/s v=4 m/s v=5 m/s v=6 m/s Φ150127/190/254/318/381/Φ200226/339/452/565/678/Φ250353/530/707/883/1060/Φ300509/764/1018/1273/1521/ 2、镀锌板风管摩擦阻力表矩型风管mm 风量(m3/h)/摩擦阻力(Pa)v=2m/s v=3 m/s v=4 m/s v=5 m/s v=6 m/s120x120104/156/207/259/311/ 160x120138/207/277/346/415/ 160x160184/277/369/461/553/ 200x120173/259/346/432/734/ 200x160230/346/461/576/691/ 250x120216/324/432/540/648/ 250x160288/432/576/720/864/ 250x200360/540/720/900/1080/说明(1).软管采用荷兰数据时,上述数据乘以下系数：Φ150x2；Φ200；Φ250；Φ300 (2).局部摩擦阻力：(3)与散流器的摩擦阻力：(4).保持风速必须的动压：当v=2m/s时, ΔP=；当v=3m/s时, ΔP=当v=4m/s时, ΔP=；当v=5m/s时, ΔP=15Pa 当v=6m/s时, ΔP=21PaV2(5).其他局部阻力的计算按下式:2gΔP=ζ─γ二、室内送回风口尺寸表1、风口风量冷量对应表2、不同送风方式的风量指标和室内平均流速ASHRAE三、室内风管风速选择表1、低速风管系统的推荐和最大流速m/s2、低速风管系统的最大允许速m/s3、通风系统之流速m/s注：民用住宅≤35dB（A），商务办公≤45dB（A）。

四、室内风口风速选择表1、送风口风速2、以噪音标准控制的允许送风流速m/s4、送风口之最大允许流速m/s、回风口风速6、回风格栅的推荐流速m/s7、百叶窗的推荐流速m/s8、逗留区流速与人体感觉的关系9、顶棚散流器送风量10、侧送风口送风量五、通风系统设计1、送风口布置间距回风口应根据具体情况布置一般原则：（1）人不经常停留的地方; （2）房间的边和角; （3）有利于气流的组织。

通风空调风口设计规范第一节一般说明1 主题内容和适用范围本标准规定了通风空调风口（简称风口）的分类、基本规格、技术要求、试验方法、检验规则和标志、包装、运输、贮存等。

本标准适用于通风空调系统中的各类出风口和进风口。

其它类似用途的产品也可参照本标准。

2 引用标准GB 8070空气分布器性能试验方法GB 321 优先数和优先数系列GB 5237铝合金建筑型材GB 11257碳素结构钢和低合金结构钢冷轧落薄钢板及钢带GB 8170 数值修约规则3 分类与基本规格3.1 分类3.1.1 按用途分类：A.出风口B.进风口3.1.2 按型式分类：A.百叶风口：外形有方形、矩形、圆形；叶片有单层、双层等。

B.散流器：有圆形、方形、矩形、圆盘形等。

C.喷口：有圆形、矩形、球形等。

D.条缝型风口：有单条缝和多条缝等。

E.旋流风口。

F.孔板风口（包括网板风口）。

G.专用风口：如椅子风口、灯具风口、孔风口、格栅风口等。

3.2 基本规格3.2.1 风口基本规格用颈部尺寸（指与风管的接口尺寸）表示，按GB 321的要求排列，详见表1和表2。

圆形风口基本规格（MM）表1直径D 100 120 140 160 180 200 220 250 280 320 360 400规格代号10 12 14 16 18 20 22 25 28 32 36 40直径D 450 500 560 630 700 800规格代号45 50 56 63 70 80方、矩形风口基本规格（mm）表2120 160 200 250 320 400 500 630 800 1000 1250120 1212 1612 2012 2512 3212 4012 5012 6312 8012 10012160 1616 2016 2516 3216 4016 5014 6316 8016 10016 12516200 2520 2520 3220 4020 5020 6320 8020 10020 12520250 2525 3225 4025 5025 6325 8025 10025 12525320 3232 4032 5032 6332 8032 10032 12532400 4040 5040 6340 8040 10040 12540500 5050 6350 8050 10050 12550630 6363 8063 10063 125633.2.2散流器基本规格可按相等间距数50mm、60mm、70mm排列。

一、通风管道流量阻力表1、缩伸软管摩擦阻力表2、镀锌板风管摩擦阻力表说明(1).软管采用荷兰数据时,上述数据乘以下系数：Φ150x2；Φ200x1.8；Φ250x1.5；Φ300x1.3 (2).局部摩擦阻力：(3)与散流器的摩擦阻力：(4).保持风速必须的动压：当v=2m/s时, ΔP=2.4Pa；当v=3m/s时, ΔP=5.4Pa当v=4m/s时, ΔP=9.6Pa；当v=5m/s时, ΔP=15Pa当v=6m/s时, ΔP=21PaV2(5).其他局部阻力的计算按下式:2gΔP=ζ─γ二、室内送回风口尺寸表1、风口风量冷量对应表2、不同送风方式的风量指标和室内平均流速ASHRAE三、室内风管风速选择表1、低速风管系统的推荐和最大流速m/s2、低速风管系统的最大允许速m/s3、通风系统之流速m/s注：民用住宅≤35dB（A），商务办公≤45dB（A）。

四、室内风口风速选择表1、送风口风速2、以噪音标准控制的允许送风流速m/s3、推荐的送风口流速m/s4、送风口之最大允许流速m/s5、回风口风速6、回风格栅的推荐流速m/s7、百叶窗的推荐流速m/s8、逗留区流速与人体感觉的关系9、顶棚散流器送风量10、侧送风口送风量五、通风系统设计1、送风口布置间距回风口应根据具体情况布置一般原则：（1）人不经常停留的地方; （2）房间的边和角; （3）有利于气流的组织。

2、标准型号风盘所接散流器的尺寸表-办公室风盘型号风量方散尺寸FP m3/h mm3.5 350 200*2005 500 200*2006.3 630 250*2508 800 250*25010 1000 300*30012.5 1250 300*30016 1600 350*35020 2500 450*45025 2500 450*450 注:办公室推荐送风口流速:2.5-4.0m/s风机盘管接风管的风速：通常为1.5—2.0m/s之间，不能大于2.5m/s，否则会将冷凝水带出来。

风管风速计算表
p不大于０.２Ｍ/Ｓ，Ｖs 不大于１０Ｍ/Ｓ△Ｔn----室内空调房间温度，O C
△Ｔs----送风温差，O C
X ----射流长度，ＭY ----喷口安装高度，Ｍ
ds ----喷口规格，接管直径，mm Vs ----喷口送风风速，Ｍ/Ｓ
Vx ----末端送风风速，Ｍ/Ｓ
Vp　-----工作区风速，Ｍ/Ｓ
入，射流参数，△Ｔn，△Ｔs，X，Ｙ，ds，即可得到Ｖ
s,Vx,Vp,校和这几个数据如下．
其中，Ｖp不大于０.２Ｍ/Ｓ，Ｖs 不大于１０Ｍ/ＳＶp为工作区送风速度，Ｖs为喷口送风速度若不达要求，可改变喷口规格大小，直到送风速度满足需求．
-室内空调房间温度，O C
△Ｔs----送风温X ----射流长度，ＭY ----喷口安装高度，Ｍ
ds ----喷口规格，接管直径，mm Vs ----喷口送风风速，Ｍ/Ｓ
Vx ----末端送风风速，Ｍ/Ｓ
Vp　-----工作区风速，Ｍ/Ｓ
依次输入，射流参数，△Ｔn，△Ｔs，X，Ｙ，ds，即可得到Ｖ
s,Vx,Vp,校和这几个数据如下．
p不大于０.２Ｍ/Ｓ，Ｖs 不大于１０Ｍ/ＳＶp为工作区送风速度，Ｖs为喷口送风速度若不达要求，可改变喷口规格大小，直到送风速度满足需求．
进风、排风口风速
自然通风系统空气流
空气流速
风管内的空气流速。

通风空调风口设计规范第一节一般说明1 主题内容和适用范围本标准规定了通风空调风口（简称风口）的分类、基本规格、技术要求、试验方法、检验规则和标志、包装、运输、贮存等。

本标准适用于通风空调系统中的各类出风口和进风口。

其它类似用途的产品也可参照本标准。

2 引用标准GB 8070空气分布器性能试验方法GB 321 优先数和优先数系列GB 5237铝合金建筑型材GB 11257碳素结构钢和低合金结构钢冷轧落薄钢板及钢带GB 8170 数值修约规则3 分类与基本规格3.1 分类3.1.1 按用途分类：A.出风口B.进风口3.1.2 按型式分类：A.百叶风口：外形有方形、矩形、圆形；叶片有单层、双层等。

B.散流器：有圆形、方形、矩形、圆盘形等。

C.喷口：有圆形、矩形、球形等。

D.条缝型风口：有单条缝和多条缝等。

E.旋流风口。

F.孔板风口（包括网板风口）。

G.专用风口：如椅子风口、灯具风口、孔风口、格栅风口等。

3.2 基本规格3.2.1 风口基本规格用颈部尺寸（指与风管的接口尺寸）表示，按GB 321的要求排列，详见表1和表2。

圆形风口基本规格（MM）表1直径D 100 120 140 160 180 200 220 250 280 320 360 400规格代号10 12 14 16 18 20 22 25 28 32 36 40直径D 450 500 560 630 700 800规格代号45 50 56 63 70 80方、矩形风口基本规格（mm）表2120 160 200 250 320 400 500 630 800 1000 1250120 1212 1612 2012 2512 3212 4012 5012 6312 8012 10012160 1616 2016 2516 3216 4016 5014 6316 8016 10016 12516200 2520 2520 3220 4020 5020 6320 8020 10020 12520250 2525 3225 4025 5025 6325 8025 10025 12525320 3232 4032 5032 6332 8032 10032 12532400 4040 5040 6340 8040 10040 12540500 5050 6350 8050 10050 12550630 6363 8063 10063 125633.2.2散流器基本规格可按相等间距数50mm、60mm、70mm排列。
