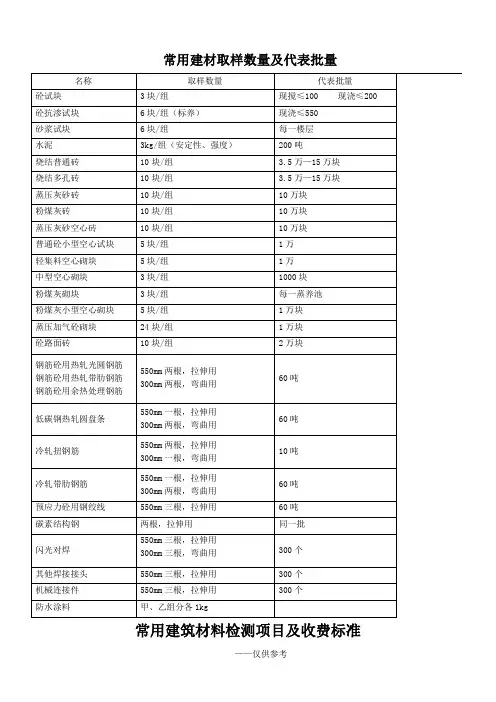

常用建材取样数量及代表批量

各种建筑材料见证取样的代表批量一、混凝土和砂浆1.原材料名称检测项目送样数量取样方法和批量备注①碎石或卵石筛分析，含泥量，针片状含量等最大粒径31.5MM不少于50KG；最大粒径40MM，不少于60KG。

在料堆顶部、中部和底部均匀分布的15个不同部位，(将表面铲除)抽取大致相等的石子15份，组成一组样品。

以400M3或600T同产地同规格且同一次进场的为一验收批。

不足者以一批计。

若检验不合格，应重新加倍取样，对不合格项进行复验。

②砂筛分析，含泥量, 针片状含量等不少于30KG 在料堆上取均匀分布的8处，铲除表面，抽取大致相等的砂共8份，组成一组样品。

以400M3或600T同产地同规格且同一次进场的为一验收批。

不足者以一批计。

若检验不合格，应重新加倍取样，对不合格项进行复验。

③水泥安定性，凝结时间，细度，胶砂强度等不少于12KG 取样应从20个以上不同部位取等量样品，组成一组样品。

以同品种，同标号，同一出厂编号且同一次进场的，袋装水泥不超过100T，散装水泥不超过500T为一批。

备份样品保存三个月。

④外加剂固含量，PH值，氯离子含量等不少于0.2T水泥所需用的外加剂量掺量大于1%(含1%)同品种,不超过100T,掺量小于1%的不超过50T,不足100T或50T按一批计,建筑生石灰生石灰产浆量，未消化残渣含量等不少于4KG 从整批物料不同部位(不少于25处)各取大致相等的数量，缩分后装入密闭容器。

以同批出产的不超过100T为一批。

若检验不合格，可复验物理项目。

2．混凝土检测项目送样数量取样方法和批量备注配合比设计水泥、砂、石子分别不少30KG、50KG、70KG。

若需使用掺合料或外加剂，应按预计掺量一同送来。

参照原材料取样方法抗压强度每组三个试块。

现场浇筑混凝土时，随机抽样，每组试块应从同一盘混凝土中取样制作。

每100盘但不超过LOOM3的同配比混凝土取样不少于一组：每一工作班拌制的同配合比混凝土取样不少于一组：同时还应考虑为检验结构或构件施工阶段混凝土强度所必需的试件组数。

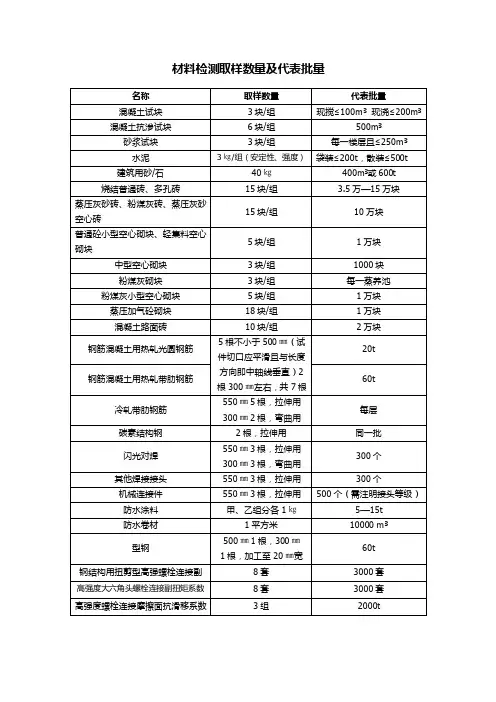

取样数量及代表批量
连续检验10批且每批的结构性能检验结果均符合本规范规定的要求时，对同一工艺正常后产的构件, 可改为不超过2000件用不超过3个月的同类型产品为一批。

在每批中应随机抽取一个构件作为试件进行检验
检验方法：按本标准附录C规定的方法采用短期静力加载检验。

应执行《混凝土结构工程施工质量验收规范》GB50204中9装配式结构分项工程的有关规
如果是预制厂加工生产的预制板，应由加工单位按照GB50204 的9.3 规定，进行结构性能检验（承载力、挠度、裂缝宽度）。

进入施工现场的预制构件，施工单位应检查预制构件的外观质量、尺寸偏差及结构性能检
验报告，同时核查构件出场合格证，不需要再取样复验（除非对进场预制构件质量有质疑）
预制板之间的空隙处的混凝土应取样做力学性能试验（执行9.4.3 及9.4.8 规定）。

预制构件（或与结构）之间的接头应符合设计要求，做隐检（执行9.4.2 及9.4.8 规定）。

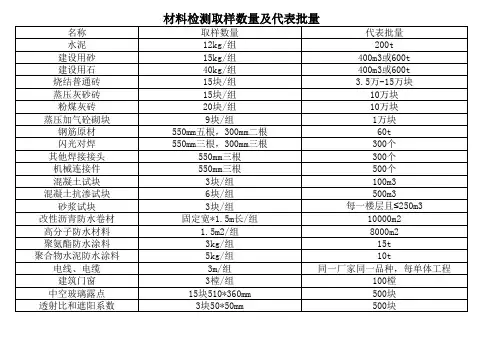

K2MG-E《专业技术人员绩效管理与业务能力提升》练习与答案常用建材取样送检指南(材料送检的数量和批量)2．材料送检的数量和批量2．1 水泥。

执行的标准是《硅酸盐水泥、普通硅酸盐水泥》GBl75—1999、《混凝土结构工程施工质量验收规范》GB50204—2002及现行有关标准。

水泥进场使用前应分批对其强度、安定性及其他必要的性能指标进行复验，其性能必须符合有关标准的规定。

2．1．1 散装水泥：按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥不超过500t为一批，每批抽样送检不少于一次。

抽样时随机从不少于3个罐车中取等量水泥，经混拌均匀后称取不少于12kg作样品。

2．1．2 袋装水泥：按同一生产厂家，同一等级、同一品种、同一批号且连续进场的水泥不超过200t为一批，每批抽样送检不少于一次。

取样应有代表性，可连续取，亦可从20个以上不同部位取等量样品水泥，经混合均匀后称取不少于12kg作样品。

2．1．3 当在使用中对水泥质量有怀疑或水泥出厂超过三个月(快硬硅酸盐水泥超过一个月)时，应抽样复验，并按复验结果使用。

2．2 钢筋。

执行的标准是：《钢筋混凝土用热轧带肋钢筋》GBl499—1998、《钢筋混凝土用热轧光圆钢筋》GB13013—91及现行有关标准。

2．2．1 钢筋应按进场时钢筋批号及直径分批送。

每60t为—批，不足60t按一批计。

每批送检1组。

每批钢筋应由同—牌号、同一炉号(批号)、同一规格(直径)、同一交货状态的钢筋组成。

并按如下方法取样：1、拉伸2根：任选两根钢筋去掉端部100mm，切取长约500mm或10d+200(Φ32以上取长约800mm)。

2、冷弯2根：任取两根钢筋切取，长约350mm或5d+150。

3、钢材化学分析1根：任取一根钢筋切取中部一段长约300—400mm(凡进口钢材；外观质量不合格钢筋；检验中发现热区脆断、焊接及力学性能不良的钢筋必须做化学分析)。

2．2．2 每—单位工程基础和主体使用的钢筋应分别送检。
