完整版)互感器局放试验方案互感器1.2Um/√31.2Um(必要时)3、试验步骤1）准备工作a.检查试验仪器设备是否完好；b.检查试验线路连接是否可靠；c.检查试验现场安全措施是否到位。

2）试验操作a.按照试验方案进行试验操作；b.实时记录试验数据；c.发现异常情况及时处理；d.试验结束后，将试验仪器设备恢复原状。

4、试验注意事项a.试验过程中应注意安全距离；b.试验前应检查试验仪器设备是否完好；c.试验操作人员应具备相关知识和技能；d.试验数据应实时记录，确保准确性；e.试验结束后应将试验仪器设备恢复原状；f.试验过程中如发现异常情况应及时处理。

五、试验结果处理根据试验结果，判断互感器的好坏，并及时处理异常情况。

试验数据应及时整理、分析和归档，以备后续参考和使用。

六、安全措施1、试验前应做好安全措施，确保试验过程中人身和设备安全；2、试验现场应设立明显的安全警示标志；3、试验操作人员应穿戴符合要求的个人防护装备；4、试验操作人员应具备相关知识和技能；5、试验过程中应注意安全距离，防止对周边柜体及相邻设备出现放电现象；6、试验结束后应将试验仪器设备恢复原状，清理现场，确保安全环境。

七、附录1、互感器局放检测报告模板；2、互感器局放检测数据分析表。

本文介绍了电压互感器和电流互感器的局部放电测量预防性试验的相关数据要求和电压互感器的局放试验。

在电压互感器方面，要求固体绝缘相对地电压互感器在电压为1.1Um/√3时，放电量不大于100pC，在电压为1.1Um时（必要时），放电量不大于500pC。

在电流互感器方面，要求固体绝缘互感器在电压为1.1Um/√3时，放电量不大于100pC，在电压为1.1Um时（必要时），放电量不大于500pC。

电压互感器的局放试验需要预加试验电压Us=0.7×1.3×Um和局放试验电压Us＇=1.2×Um/√3，并进行局放校准。

电流互感器的局放试验需要施加高压试验接线和谐振耐压试验装置，并计算和接线。

互感器局放检测试验方案方案编写：方案审核：1方案批准：互感器局放试验方案一、编制说明局部放电对绝缘的破坏有两种情况：一是放电质点对绝缘的直接轰击，造成局部绝缘破坏，逐步扩大，使绝缘击穿；二是放电产生的热、臭氧等活性气体的化学作用，使局部绝缘受到腐蚀，电导增加，最后导致热击穿。

因此，规程规定，互感器应按10%的比例进行局放试验，若局部放电量达不到规定要求应增大抽测比例。

互感器的局部放电试验是属于工作强度大，电压高，危险性大的试验项目，为了确保试验安全，提高试验数据的准确性，在总结以往试验的基础上，特编制本试验方案，在互感器局放测试过程中，所有参加试验的人员应遵照执行。

二、编制依据1、《电气装置安装工程电气设备交接试验标准》 GB50150-2016；2、《电力建设安全工作规程》-----------DL5009.3-19973、《现场绝缘试验实施导则》--------------DL560-954、《仪器使用说明书、工程相关厂家资料》三、电压互感器局放试验概况互感器安装在高压开关柜内，与其他设备距离相当的小，且与断路器和母线的连接铜排已安装完毕，试验具有一定的难度。

在进行高压线连接时应特别注意安全距离防止对周边柜体及相邻设备出现放电现象。

如果试验结果超出规程规定的局放量要求范围，对于互感器与其他设备的连接铜排应拆除或应该将互感器拆下后放置到空旷的场地、试验室再进行试验，以保证试验数据的相对准确性和真实性。

在连接线的两端应连接可靠，尽量减少尖端及毛刺，防止放电。

四、试验方案1、试验方案简述：电流互感器采用无局放控制箱及变压器或无局放谐振耐压试验装置进行外施加压的方法，通过耦合电容分压器用局放测试仪进行局放测试。

电压互感器局放试验采用无局放三倍频发生器通过倍频感应的升压方式从二次侧加压，用局放测试仪进行局放量测量，试验电源同时需要380V与220V。

局放测量试验所施加在互感器上的电压很高，最高达到1.2Um，因此对于设备绝缘以及试验的安全距离要求较高，且测试精度要求高，数据要求准确，才能正确判断互感器的好坏。

局部放电试验局部放电测量指导书一、适用范围本指导书适用于电力设备在交流电压下进行局部放电试验，包括测量在某一定电压下的局部放电量、设备局部放电的起始电压和熄灭电压。

二、测量基本方法与步骤2.1试验方法：根据接线方式可分为并联法、串联法，即检测阻抗与被试品串联进行测量，称为串联法；检测阻抗与被试品并联进行测量，称为并联法，此时，需加测量用耦合电容器。

对于变压器来说，一般通过套管末屏处测量，类似并联法。

(1) 并联法：2.2试验步骤：2.2.1试验接线：应根据被试品的特点完成接线，检查试验加压回路、测量系统回路；2.2.2试验回路校准：在加压前应对测试回路中的仪器进行例行校正，以确定接入试品时测试回路的刻度系数，该系数受回路特性及试品电容量的影响。

在已校正的回路灵敏度下，观察未接通高压电源及接通高压电源后是否存在较大的干扰，如果有干扰应设法排除。

2.2.3试验前试品应按有关规定进行预处理：（1）使试品表面保持清洁、干燥，以防绝缘表面潮气或污染引起局放。

（2）在无特殊要求情况下，试验期间试品应处于环境温度。

（3）试品在前一次机械、热或电气作用以后，应静放一段时间再进行试验，以减少上述因素对本次试验结果的影响。

2.2.4测定局放起始电压和熄灭电压拆除校准装置，其他接线不变，在试验电压波形符合要求的情况下，电压从远低于预期的局放起始电压加起，按规定速度升压直至放电量达到某一规定值（一般为局放仪在测量时可观测到的设备放电）时，此时的电压即为局放起始电压。

其后电压再增加10%，然后降压直到放电量等于上述规定值，对应的电压即为局放熄灭电压。

测量时，不允许所加电压超过试品的额定耐受电压，另外，重复施加接近于它的电压也有可能损坏试品。

2.2.5测定局部放电量（1）无预加电压的测量试验时试品上的电压从较低值起逐渐增加到规定值，保持一定时间再测量局放量，然后降低电压，切断电源。

有时在电压升高、降低过程中或在规定电压下的整个试验期间测量局放量。

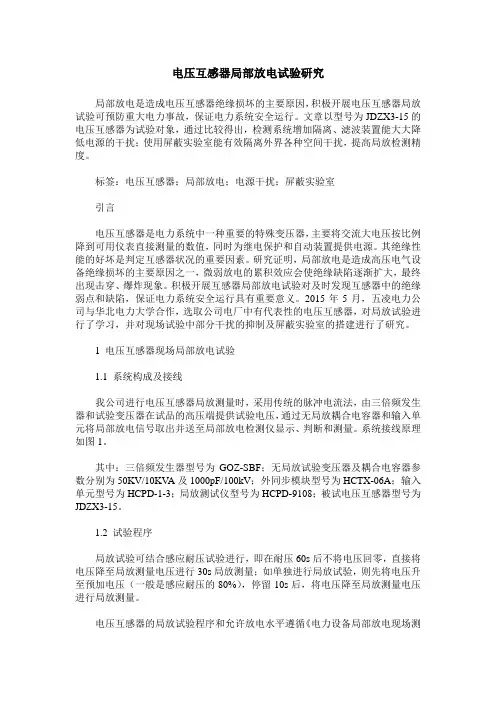

电压互感器局部放电试验研究局部放电是造成电压互感器绝缘损坏的主要原因，积极开展电压互感器局放试验可预防重大电力事故，保证电力系统安全运行。

文章以型号为JDZX3-15的电压互感器为试验对象，通过比较得出，检测系统增加隔离、滤波装置能大大降低电源的干扰；使用屏蔽实验室能有效隔离外界各种空间干扰，提高局放检测精度。

标签：电压互感器；局部放电；电源干扰；屏蔽实验室引言电压互感器是电力系统中一种重要的特殊变压器，主要将交流大电压按比例降到可用仪表直接测量的数值，同时为继电保护和自动装置提供电源。

其绝缘性能的好坏是判定互感器状况的重要因素。

研究证明，局部放电是造成高压电气设备绝缘损坏的主要原因之一，微弱放电的累积效应会使绝缘缺陷逐渐扩大，最终出现击穿、爆炸现象。

积极开展互感器局部放电试验对及时发现互感器中的绝缘弱点和缺陷，保证电力系统安全运行具有重要意义。

2015年5月，五凌电力公司与华北电力大学合作，选取公司电厂中有代表性的电压互感器，对局放试验进行了学习，并对现场试验中部分干扰的抑制及屏蔽实验室的搭建进行了研究。

1 电压互感器现场局部放电试验1.1 系统构成及接线我公司进行电压互感器局放测量时，采用传统的脉冲电流法，由三倍频发生器和试验变压器在试品的高压端提供试验电压，通过无局放耦合电容器和输入单元将局部放电信号取出并送至局部放电检测仪显示、判断和测量。

系统接线原理如图1。

其中：三倍频发生器型号为GOZ-SBF；无局放试验变压器及耦合电容器参数分别为50KV/10KV A及1000pF/100kV；外同步模块型号为HCTX-06A；输入单元型号为HCPD-1-3；局放测试仪型号为HCPD-9108；被试电压互感器型号为JDZX3-15。

1.2 试验程序局放试验可结合感应耐压试验进行，即在耐压60s后不将电压回零，直接将电压降至局放测量电压进行30s局放测量；如单独进行局放试验，则先将电压升至预加电压（一般是感应耐压的80%），停留10s后，将电压降至局放测量电压进行局放测量。

电流互感器局部放电实验研究【摘要】由于电流互感器绝缘体中存在着细微的气泡和裂纹，没有形成连通性故障，用交流耐压方式无法检测成功。

利用局部放电的方式进行绝缘体局部放电检测，通过获取局部放电量来判断检测部位是否存在着放电现象，从而检验处绝缘体内部的薄弱环节，加强互感器的运行安全。

【关键词】绝缘体局部放电；脉冲电流；校正电荷引言国标GB50150-91《电气装置安装工程电气设备交接试验标准》中规定“35kV 及以上固体绝缘互感器应进行局部放电试验”。

35kV固体绝缘互感器，一般指LCZ-35型环氧树脂电流互感器。

由于在这种互感器在浇注环氧树脂时可能残留小气泡，在搬运过程中又容易因振动和撞击产生微小裂纹。

这些微小的气泡和裂纹往往存在于绝缘体的局部，没有形成连通性故障，用交流耐压方式无法检测成功。

在交流高电压作用下，便会产生局部放电，周而复始地形成恶性循环，并伴随着电、热、声、光过程，加速着绝缘材料的老化，以致酿成严重的电气事故，破坏系统的正常运行。

利用局部放电的方式进行绝缘体局部放电检测，通过获取局部放电量来判断检测部位是否存在着放电现象，从而检验处绝缘体内部的薄弱环节，加强互感器的运行安全。

1 局部放电试验局部放电测量方法主要有无线电干扰测量方法、放电能量法和脉冲电流法。

脉冲电流法灵敏度高，是目前国际电工委员会推荐进行局部放电测试的一种通用方法。

1.1 测试装置为了取得较好的试验电源，阻止干扰脉冲进入测量回路，使用了型号为LB-55 kV·A的电源滤波装置，成套的YDW-k5V·A无局部放电升压试验变压器和XYD-5S无局部放电调压器，局部放电仪型号为KJF96-1，检测阻抗是RLC 型，调谐电容量范围为25 ～100 ～400 pF。

被试品型号为LZZW-35和LCZ-35Q。

1.2 试验接线首先采用直接法串联线路，用此方法进行局放试验时，空气杂散电容器Cs代替藕合电容器Ck，未加试验电压前的背景噪声约有50pC，放电波形如图1所示。

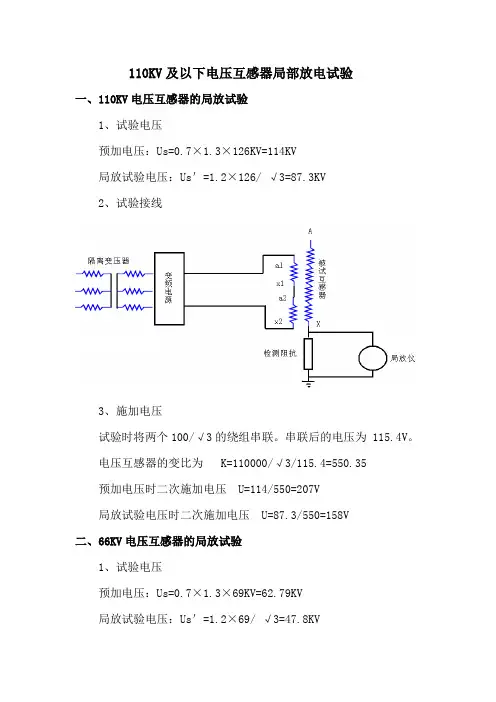

110KV及以下电压互感器局部放电试验一、110KV电压互感器的局放试验1、试验电压预加电压：Us=0.7×1.3×126KV=114KV局放试验电压：Us＇=1.2×126/ √3=87.3KV2、试验接线3、施加电压试验时将两个100/√3的绕组串联。

串联后的电压为 115.4V。

电压互感器的变比为 K=110000/√3/115.4=550.35预加电压时二次施加电压 U=114/550=207V局放试验电压时二次施加电压 U=87.3/550=158V二、66KV电压互感器的局放试验1、试验电压预加电压：Us=0.7×1.3×69KV=62.79KV局放试验电压：Us＇=1.2×69/ √3=47.8KV2、试验接线3、施加电压试验时将两个100/√3的绕组串联。

串联后的电压为 115.4V。

电压互感器的变比为 K=66/√3/115.4=330.2预加电压时二次施加电压 U=62.79/330=190V局放试验电压时二次施加电压 U=47.84/330=144V三、35KV电压互感器的局放试验1、试验电压予加电压：Us=0.7×1.3×40.5KV=36.8KV局放试验电压：Us＇=1.2×40.5/ √3=28.06KV2、试验接线3、施加电压试验时将两个100/√3的绕组串联。

串联后的电压为 115.4V。

电压互感器的变比为 K=35000/√3/115.4=175预加电压时二次施加电压 U=36800/175=210V局放试验电压时二次施加电压 U=28060/175=160V110KV及以下电流互感器局部放电试验一、110KV电流互感器的局放试验1、试验电压预加电压：Us=114KV局放试验电压：Us＇=1.2×126/ √3=87.3KV2、试验接线3、施加电压3、1无晕交流分压器：200KV、250pF （2台串联每节100KV 500PF）3、2耦合电容器：120KV、750pF （2台串联每节 60KV 1500PF）3、3试验电容电流：试品电容量为C=800 pFIc=2πfUC=2π×150×114×800=85mA3、4电抗器：U=57KV f=150HZ I=0.18A L=336H总电感量：L=336H×2=672H3、5总电容量： C=250pF＋750pF＋800pF=1800pF3、6试验频率：f=1/2πLC（L=672H，C=1800pF），f=147.8Hz 3、7 Q=103、8励磁变计算：一次电压： U1=12000二次电压：U2=350V变比：K=12000/350=34.283、9 预加电压：试验时励磁变一次电压 US=114KV/10=11.4KV试验时励磁变二次电压 US2=11.4KV/34.28=332V 3、10 试验电压：试验电压 U=87.3试验时励磁变一次电压 US=87.3KV/10=8.73KV试验时励磁变二次电压 US2=8.73KV/34.28=254.7V二、66KV电流互感器的局放试验1、试验电压预加电压：Us=0.7×1.3Um=0.7×1.3×69KV=62.79KV局放试验电压：Us＇=1.2Um/ √3=47.8KV2、试验接线3、施加电压3、1无晕交流分压器：200KV、250pF （2台串联每节100KV 500PF）3、2耦合电容器：120KV、750pF （2台串联每节 60KV 1500PF）3、3试验电容电流：试品电容量为C=800 pFIc=2πfUC=2π×150×62.79×800=47.3mA3、4电抗器：U=57KV f=150HZ I=0.18A L=336H （2台）总电感量：L=336H×2=672H3、5总电容量： C=250pF＋750pF＋800pF=1800pF3、6试验频率：f=1/2πLC（L=672H，C=1800pF），f=147.8Hz 3、7 Q=103、8、励磁变计算：一次电压： U1=12000二次电压：U2=350V变比：K=12000/350=34.283、9 预加电压：试验时励磁变一次电压 US=62.79KV/10=6.28KV试验时励磁变二次电压 US2=6.28KV/34.28=183V3、10 试验电压：试验电压 U=47.8试验时励磁变一次电压 US=47.8KV/10=4.78KV试验时励磁变二次电压 US2=4.78KV/34.28=139.5V三、35KV电流互感器的局放试验1、试验电压预加电压：Us=0.7×1.3Um=0.7×1.3×40.5KV=36.9KV局放试验电压：Us＇=1.2Um/ √3=28.1KV2、试验接线3、施加电压3、1无晕交流分压器：100KV、500pF 1节3、2耦合电容器：60KV、1500pF 1节3、3试验电容电流：试品电容量为C=400 pFIc=2πfUC=2π×150×36.9×400=13.9mA3、4电抗器：U=57KV f=150HZ I=0.18A L=336H （1台）总电感量：L=336H3、5总电容量： C=500pF＋1500pF＋400pF=2400pF3、6试验频率：f=1/2πLC（L=336H，C=2400pF），f=177.3Hz3、7 Q=103、8、励磁变计算：一次电压： U1=12000二次电压：U2=350V变比：K=12000/350=34.283、9 预加电压：试验时励磁变一次电压 US=36.8KV/10=3.68KV试验时励磁变二次电压 US2=3.68KV/34.28=107V 3、10 试验电压：试验电压 U=47.8试验时励磁变一次电压 US=28.1KV/10=2.81KV试验时励磁变二次电压 US2=2.81KV/34.28=81.97V110KV及以下电压互感器的感应耐压试验一、110KV电压互感器交流耐压试验、用感应法进行交流耐压1、1 试验电压U=160KV1、2试验接线1、3施加电压：试验时将两个100/√3的绕组串联。

可编辑修改精选全文完整版110KV及以下电压互感器局部放电试验一、110KV电压互感器的局放试验1、试验电压预加电压：Us=0.7×1.3×126KV=114KV局放试验电压：Us＇=1.2×126/ √3=87.3KV2、试验接线3、施加电压试验时将两个100/√3的绕组串联。

串联后的电压为 115.4V。

电压互感器的变比为 K=110000/√3/115.4=550.35预加电压时二次施加电压 U=114/550=207V局放试验电压时二次施加电压 U=87.3/550=158V二、66KV电压互感器的局放试验1、试验电压预加电压：Us=0.7×1.3×69KV=62.79KV局放试验电压：Us＇=1.2×69/ √3=47.8KV2、试验接线3、施加电压试验时将两个100/√3的绕组串联。

串联后的电压为 115.4V。

电压互感器的变比为 K=66/√3/115.4=330.2预加电压时二次施加电压 U=62.79/330=190V局放试验电压时二次施加电压 U=47.84/330=144V三、35KV电压互感器的局放试验1、试验电压予加电压：Us=0.7×1.3×40.5KV=36.8KV局放试验电压：Us＇=1.2×40.5/ √3=28.06KV2、试验接线3、施加电压试验时将两个100/√3的绕组串联。

串联后的电压为 115.4V。

电压互感器的变比为 K=35000/√3/115.4=175预加电压时二次施加电压 U=36800/175=210V局放试验电压时二次施加电压 U=28060/175=160V110KV及以下电流互感器局部放电试验一、110KV电流互感器的局放试验1、试验电压预加电压：Us=114KV局放试验电压：Us＇=1.2×126/ √3=87.3KV2、试验接线3、施加电压3、1无晕交流分压器：200KV、250pF （2台串联每节100KV 500PF）3、2耦合电容器：120KV、750pF （2台串联每节 60KV 1500PF）3、3试验电容电流：试品电容量为C=800 pFIc=2πfUC=2π×150×114×800=85mA3、4电抗器：U=57KV f=150HZ I=0.18A L=336H总电感量：L=336H×2=672H3、5总电容量： C=250pF＋750pF＋800pF=1800pF3、6试验频率：f=1/2πLC（L=672H，C=1800pF），f=147.8Hz 3、7 Q=103、8励磁变计算：一次电压： U1=12000二次电压：U2=350V变比：K=12000/350=34.283、9 预加电压：试验时励磁变一次电压 US=114KV/10=11.4KV试验时励磁变二次电压 US2=11.4KV/34.28=332V 3、10 试验电压：试验电压 U=87.3试验时励磁变一次电压 US=87.3KV/10=8.73KV试验时励磁变二次电压 US2=8.73KV/34.28=254.7V二、66KV电流互感器的局放试验1、试验电压预加电压：Us=0.7×1.3Um=0.7×1.3×69KV=62.79KV局放试验电压：Us＇=1.2Um/ √3=47.8KV2、试验接线3、施加电压3、1无晕交流分压器：200KV、250pF （2台串联每节100KV 500PF）3、2耦合电容器：120KV、750pF （2台串联每节 60KV 1500PF）3、3试验电容电流：试品电容量为C=800 pFIc=2πfUC=2π×150×62.79×800=47.3mA3、4电抗器：U=57KV f=150HZ I=0.18A L=336H （2台）总电感量：L=336H×2=672H3、5总电容量： C=250pF＋750pF＋800pF=1800pF3、6试验频率：f=1/2πLC（L=672H，C=1800pF），f=147.8Hz 3、7 Q=103、8、励磁变计算：一次电压： U1=12000二次电压：U2=350V变比：K=12000/350=34.283、9 预加电压：试验时励磁变一次电压 US=62.79KV/10=6.28KV试验时励磁变二次电压 US2=6.28KV/34.28=183V3、10 试验电压：试验电压 U=47.8试验时励磁变一次电压 US=47.8KV/10=4.78KV试验时励磁变二次电压 US2=4.78KV/34.28=139.5V三、35KV电流互感器的局放试验1、试验电压预加电压：Us=0.7×1.3Um=0.7×1.3×40.5KV=36.9KV局放试验电压：Us＇=1.2Um/ √3=28.1KV2、试验接线3、施加电压3、1无晕交流分压器：100KV、500pF 1节3、2耦合电容器：60KV、1500pF 1节3、3试验电容电流：试品电容量为C=400 pFIc=2πfUC=2π×150×36.9×400=13.9mA3、4电抗器：U=57KV f=150HZ I=0.18A L=336H （1台）总电感量：L=336H3、5总电容量： C=500pF＋1500pF＋400pF=2400pF3、6试验频率：f=1/2πLC（L=336H，C=2400pF），f=177.3Hz3、7 Q=103、8、励磁变计算：一次电压： U1=12000二次电压：U2=350V变比：K=12000/350=34.283、9 预加电压：试验时励磁变一次电压 US=36.8KV/10=3.68KV试验时励磁变二次电压 US2=3.68KV/34.28=107V 3、10 试验电压：试验电压 U=47.8试验时励磁变一次电压 US=28.1KV/10=2.81KV试验时励磁变二次电压 US2=2.81KV/34.28=81.97V110KV及以下电压互感器的感应耐压试验一、110KV电压互感器交流耐压试验、用感应法进行交流耐压1、1 试验电压U=160KV1、2试验接线1、3施加电压：试验时将两个100/√3的绕组串联。

互感器局放检测试验方案方案编写：方案审核：1方案批准：互感器局放试验方案一、编制说明局部放电对绝缘的破坏有两种情况：一是放电质点对绝缘的直接轰击，造成局部绝缘破坏，逐步扩大，使绝缘击穿；二是放电产生的热、臭氧等活性气体的化学作用，使局部绝缘受到腐蚀，电导增加，最后导致热击穿。

因此，规程规定，互感器应按10%的比例进行局放试验，若局部放电量达不到规定要求应增大抽测比例。

互感器的局部放电试验是属于工作强度大，电压高，危险性大的试验项目，为了确保试验安全，提高试验数据的准确性，在总结以往试验的基础上，特编制本试验方案，在互感器局放测试过程中，所有参加试验的人员应遵照执行。

二、编制依据1、《电气装置安装工程电气设备交接试验标准》 GB50150-2016；2、《电力建设安全工作规程》-----------DL5009.3-19973、《现场绝缘试验实施导则》--------------DL560-954、《仪器使用说明书、工程相关厂家资料》三、电压互感器局放试验概况互感器安装在高压开关柜内，与其他设备距离相当的小，且与断路器和母线的连接铜排已安装完毕，试验具有一定的难度。

在进行高压线连接时应特别注意安全距离防止对周边柜体及相邻设备出现放电现象。

如果试验结果超出规程规定的局放量要求范围，对于互感器与其他设备的连接铜排应拆除或应该将互感器拆下后放置到空旷的场地、试验室再进行试验，以保证试验数据的相对准确性和真实性。

在连接线的两端应连接可靠，尽量减少尖端及毛刺，防止放电。

四、试验方案1、试验方案简述：电流互感器采用无局放控制箱及变压器或无局放谐振耐压试验装置进行外施加压的方法，通过耦合电容分压器用局放测试仪进行局放测试。

电压互感器局放试验采用无局放三倍频发生器通过倍频感应的升压方式从二次侧加压，用局放测试仪进行局放量测量，试验电源同时需要380V与220V。

局放测量试验所施加在互感器上的电压很高，最高达到1.2Um，因此对于设备绝缘以及试验的安全距离要求较高，且测试精度要求高，数据要求准确，才能正确判断互感器的好坏。

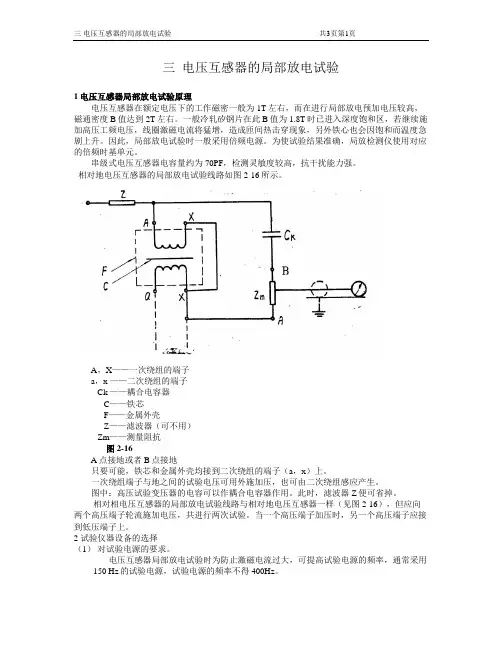

三电压互感器的局部放电试验1电压互感器局部放电试验原理电压互感器在额定电压下的工作磁密一般为1T左右，而在进行局部放电预加电压较高，磁通密度B值达到2T左右。

一般冷轧矽钢片在此B值为1.8T时已进入深度饱和区，若继续施加高压工频电压，线圈激磁电流将猛增，造成匝间热击穿现象，另外铁心也会因饱和而温度急剧上升。

因此，局部放电试验时一般采用倍频电源。

为使试验结果准确，局放检测仪使用对应的倍频时基单元。

串级式电压互感器电容量约为70PF，检测灵敏度较高，抗干扰能力强。

相对地电压互感器的局部放电试验线路如图2-16所示。

A，X——一次绕组的端子a，x ——二次绕组的端子Ck ——耦合电容器C——铁芯F——金属外壳Z——滤波器（可不用）Zm——测量阻抗图2-16A点接地或者B点接地只要可能，铁芯和金属外壳均接到二次绕组的端子（a，x）上。

一次绕组端子与地之间的试验电压可用外施加压，也可由二次绕组感应产生。

图中：高压试验变压器的电容可以作耦合电容器作用。

此时，滤波器Z便可省掉。

相对相电压互感器的局部放电试验线路与相对地电压互感器一样（见图2-16），但应向两个高压端子轮流施加电压，共进行两次试验。

当一个高压端子加压时，另一个高压端子应接到低压端子上。

2 试验仪器设备的选择（1）对试验电源的要求。

电压互感器局部放电试验时为防止激磁电流过大，可提高试验电源的频率，通常采用150 Hz的试验电源，试验电源的频率不得400Hz。

电压波形应接近正弦波。

当波形畸变时，应以峰值除以2作为试验电压值（2） 测量仪器的选择局部放电的测量仪器是指把测量阻抗两端的电压变成与所测电量成比例的读数的仪器。

所用测量仪器应符合国家标准《局部放电测量》有关条款的规定。

局部放电采用宽频带（频带宽度至少是100kHz ）测量时，具有某些优点，特别是具有分布电容和电感的试品更加明显。

对于互感器一般使用窄频带法测量局部放电就可以了，尤其是当测量频率可以在0.15～2MHz 的范围内选择时更满足。

01 Chapter了解局部放电现象0102局部放电实验主要通过施加高压电场，模拟电流互感器在实际运行中可能承受的电场强度，以检测其局部放电情况。

实验过程中，通常采用测量局部放电的电量参数（如放电电荷、放电电压等）来评估电流互感器的绝缘性能。

掌握局部放电实验原理准备实验设备包括高压电源、测量仪器（如示波器、电荷放大器等）、被安装被测电流互感器将被测电流互感器安装在实验场地中的支架上，并确保其位置加压测试测量局部放电参数分析实验结果整理实验数据掌握实验操作流程02 Chapter电流互感器高压电源测量仪器具备高灵敏度和低噪声的特性以确保测量准确性能够实时显示和记录实验数据高精度的电压和电流测量仪器其他辅助材料绝缘材料，如绝缘胶带、绝缘垫等实验操作手册和安全规范以确保实验安全实验记录表格以便记录实验数据和分析结果03 Chapter实验准备准备实验设备和材料制定实验方案和操作流程了解实验原理和目的设备安装与调试030201加压与观察数据记录与分析记录数据对记录的数据进行整理，提取有用的信息。

数据整理分析结果04 Chapter实验步骤对电流互感器进行局部放电实验，记录各个时间段、不同电压下的放电数据实验设备电流互感器、高压电源、测量仪器（如示波器、频谱分析仪）数据记录表记录实验过程中观察到的局部放电现象、放电位置、放电波形等数据实验数据记录结果分析影响因素探讨环境因素探讨环境因素如温度、湿度、气压等对局部放电的影响设备结构分析电流互感器的结构特点对局部放电的影响，如电极形状、绝缘材料等电压波形研究不同电压波形下局部放电的特点和规律，如直流电压、交流电压等05 Chapter实验前安全检查检查实验设备和电流互感器是否完好无损，特别是绝缘部分不能有损伤或老化。

检查实验场所和环境是否安全，包括地面、墙壁、天花板等，确保没有杂物或易燃物品。

检查实验人员的安全防护措施是否到位，包括穿戴合适的衣服、戴手套、戴安全帽等。

高压互感器局部放电原因分析第４４卷第１期２００８年２月瘩压电譬ＨｉｇｈＶｏｌｔａｇｅＡｐｐａｒａｔｕｓＶ０１．４４Ｎｏ．１Ｆｅｂ．２００８?７３?王福刚１，曾兵２，葛良全２，王庆生２（１．牡丹江师范学院，黑龙江牡丹江１５７０１２；２．成都理工大学核技术及自动化工程学院，四川成都６１００５９）摘要：局部放电水平是高压互感器的一项重要性能指标。

局部放电量过高。

会危及电气设备的使用寿命．造成安全隐患。

因此．必须分析局部放电故障的原因以防止故障发生。

在局部放电产生的诸多因素中．由合格的绝缘材料加工而成的零配件导致的局部放电超标这类问题的真正原因在排查过程中是较难被发现且又极易被忽视的。

笔者通过举例详细介绍了局部放电故障的分析及排查方法．关键词：局部放电（ＰＤ）；高压互感器；解体；塑料螺杆中图分类号：ＴＭ４５文献标志码：Ａ文章编号：１００１—１６０９（２００８）叭－００７３—０３ＡｎａｌｙｓｉｓｏｆＰａｒｔｉａｌＤｉｓｃｈａｒｇｅｉｎＨｉｇｈＶｏｌｔａｇｅＴｒａｎｓｆｏｒｍｅｒＷＡＮＧＦｕ’ｇａｎ９１，ＺＥＮＧＢｉｎｇ卫，ＧＥＬｉａｎｇ—ｑｕａｎ２，ＷＡＮＧＱｉｎｇ‘ｓｈｅｎ９３（１．Ｍｕｄａｎｊｉａｎｇ２．ＣｏｌｌｅｇｅｏｆＮｕｃｌｅａｒＴｅｃｈｎｏｌｏｇｙＮｏｒｍａｌＵｎｉｖｅｒｓｉｔｙ，Ｍｕｄａｎｊｉａｎｇ１５７０１２，Ｃｈｉｎａ；ｏｆａｎｄＡｕｔｏｍａｔｉｏｎＥｎｇｉｎｅｅｒｉｎｇ，ＣｈｅｎｇｄｕＵｎｉｖｅｒｓｉｔｙＴｅｃｈｎｏｌｏｇｙ，Ｃｈｅｎｇｄｕ６１００５９，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：ＴｈｅｑｕａｎｔｉｔｙｗｉｌｌｂｅｈａｒｍｆｕｌｔｏｏｆｐａｒｔｉａｌｄｉｓｃｈａｒｇｅｉｓｏｆａｎｉｍｐｏｒｔａｎｔｐｅｒｆｏｒｍａｎｃｅｃａｕｓｅｉｎｄｅｘｏｆｈＪｉｇｈｖｏｌｔａｇｅｔｒａｎｓｆｏｒｍｅｒ．ＥｘｃｅｓｓｉｖｅＰＤｖａｌｕｅｔｈｅｓｅｒｖｉｃｅｔｉｍｅｗｅｒｅｔｈｅａｐｐａｒａｔｕｓ，ａｎｄｗｉｌｌｗａｓｐｏｔｅｎｔｉａｌｄａｎｇｅｒ．ＴｏａｖｏｉｄｔｈｅｆａｕｌｔｏｆｅｘｃｅｓｓｉｖｅＰＤ，ｔｈｅｏｆｅｌ—ｆａｅｔｏｒｓｃａｕｓｉｎｇｅｘｃｅｓｓｉｖｅＰＤｉｇｉｂｌｅｉｎｓｕｌａｔｉｏｎｍａｔｅｒｉａｌｓｉｓａｎａｌｙｚｅｄ．ＩｔｔｏｆｏｕｎｄｔｈａｔｔｏｔｈｅｒｅａｓｏｎｏｆｅｘｃｅｓｓｉｖｅＰＤｒｅｓｕｌｔｉｎｇｆｒｏｍｔｈｅｐａｒｔｓｍａｄｅｄｉｆｆｉｃｕｌｔｄｅｔｅｃｔａｎｄｅａｓｙｂｅｎｅｇｌｅｃｔｅｄ．Ａｃａｓｅｗａｓｇｉｖｅｎｔｏｄｅｓｃｒｉｂｅｔｈｅｃｏｎｃｅｒｎｅｄａｎａｌｙｓｉｓａｎｄｄｅｔｅｃｔｉｏｎｍｅｔｈｏｄｓ．Ｋｅｙｗｏｒｄｓ：ｐａｒｔｉａｌｄｉｓｃｈａｒｇｅ（ＰＤ）；ｈｉｇｈｖｏｌｔａｇｅｔｒａｎｓｆｏｒｍｅｒ；ｄｉｓａｓｓｅｍｂｌｙ；ｐｌａｓｔｉｃｓｃｒｅｗ０引言局部放电量的测量是高压互感器出厂试验的一连接不良等）．以便消除这些缺陷，防止局部放电对绝缘造成破坏。

互感器局部放电测试摘要:本文介绍了电压互感器与电流互感器的局部放电的测试和它们的允许放电水平以及互感器局部放电的产生和降低局放量的技术措施。

关键词：互感器、局部放电、允许放电水平互感器局部放电是绝缘性能的一项重要试验项目，局部放电水平的高低体现了该产品绝缘设计和工艺水平的程度，它直接影响产品的运行可靠性和工作寿命。

而局部放电是指在绝缘的局部位置放电，它并不构成整个绝缘的贯通性击穿。

它包含三种放电形式：内部放电(在介质内部)、沿面放电(在介质表面)、电晕放电(在电极尖端)。

一、电压互感器局部放电测试电压互感器的结构和一般变压器的结构相类似,但它的线圈匝数很多,绕线匝数紧凑,层间电容较大,局部放电脉冲很大一部分将通过层间电容传播到测试阻抗Z上,这是它的特点。

电压互感器的加压方式分为直接加压和感应加压两种。

1.电压互感器高压线圈首末端绝缘水平不等(1)外施直接加压方式由于试验电压高于其最大工作电压，电源频率一般采用150~250Hz.外施直接加压(高压励磁)的测试回路如图1所示。

图1(a)中的测试阻抗Z将承受全部的高压励磁电流,测试阻抗Z要考虑能够通过相应的励磁电流.在图1(b)中,往往可以将耦合电容器C k省略,而以杂散电容C s作为耦合电容,同样可以得到足够的灵敏度。

图1(2)感应加压方式感应加压时,要随时注意低压线圈的励磁电流,此电流不能超过低压线圈的允许电流。

感应加压的电源频率一般采用150~250Hz.感应加压的测试回路如图2所示.在采用图2(a)测试回路时,C k同样可以省略而以杂散电容C s作为耦合电容。

应该注意的是:外施直接加压时,低压线圈首末两端不允许短路;感应加压时,高、低压线圈首末两端亦均不允许短路。

图22.电压互感器高压线圈首末两端绝缘水平相等低电压等级的电压互感器采用这种绝缘结构的较多。

相对相电压互感器的局部放电测试回路与相对地电压互感器的测试回路与图1、图2相同.但当向一个高压端施加电压时,应将另一高压端接到一个低压线圈端部,如此交替两次试验。
