局放试验原理
局放试验是一种用于检测电气设备绝缘状况的一种方法。
该试验的原理基于电气设备在高电压作用下可能产生的绝缘故障,如放电、击穿以及局部放电。
通过对设备施加高电压,可以模拟设备工作时可能出现的电气应力,进而推测设备绝缘的可靠性和安全性。
在局放试验中,高压源会向设备施加一定电压,并测量设备产生的局部放电现象。
这些局放现象通常会以脉冲电流或瞬态电压的形式在设备的电气回路中产生,通过检测和分析这些电信号,可以评估设备的绝缘状况。
局放试验通常需要进行多次重复,以获得可靠的结果。
在每次试验中,高压源的电压可能会逐渐升高,以达到设备的击穿电压。
测试人员会记录下电压和局放电流之间的关系,并观察设备的响应情况。
如果出现局部放电现象,其电流的幅度和次数将被记录下来,以评估设备的绝缘质量。
通过局放试验,可以识别设备绝缘中潜在的故障和缺陷。
根据局放信号的形状和幅度,试验人员可以判断设备绝缘的质量,进而采取适当的维修和保养措施,以提高设备的可靠性和安全性。
总之,局放试验是一种通过施加高电压并检测设备产生的局部放电现象来评估设备绝缘状况的方法。
通过分析局放信号,可以判断设备绝缘质量,从而进行相应的维修和保养工作。
发电机出口PT局部放电试验方案1 试验方法1.1 局部放电测量试验方法。
1.1.1 准备互感器试验场地,并查阅互感器相关参数。
1.1.2 试验前由电气班现场配合人员确认互感器的完整性,并提供该互感器的相关绝缘试验合格报告或相关数据。
1.1.3 在进行操作试验前检查工作场所的安全围栏是否合格,无相关试验的其它人员。
1.1.4 由电厂电气班现场配合人员提供三相33V交流电源,供试验设备用。
1.1.5 放置好试验设备,并进行接线,核对接线无误。
1.1.6 在进行试验前对试验设备进行空载测试,检验试验设备有无异常,保证加压正常工作。
对放电量进行现场校准,确保读数的准确性。
1.1.7 采用变频柜输出合适频率的交流电压,施加到被试电压互感器二次侧,对被试电压互感器采用感应加压方式,所加电压为 1.1Um/√3(预试),此时读取该电压下的视在放电量,Um为电压互感器最高工作电压。
互感器的N端接地。
1.1.8 在被试电压互感器一次侧接耦合电容器并采用数字式局部放电测试仪进行测量。
1.1.9 调节升压开关旋钮,观察电压和电流读数是否正常,观察放电量有无异常,当电压升到一定电压值进行激发后,读取放电量并记录。
1.1.10 判断依据:在电压为 1.1Um/3时,视在放电量不大于30PC。
2 职责分工2.1 现场工作人员安排工作负责人:安全负责人:工作班组成员:2.2 工作负责人的工作职责2.2.1 正确、安全、全面地组织本次试验工作;2.2.2负责检查工作票所载安全措施是否完备和值班员所做的安全措施是否符合现场实际条件;2.2.3 开工前召开班前会,集中向工作班组人员交待工作内容,交待清楚安全事项;2.2.4 确认工作现场满足工作条件后,指导工作班组成员装卸试验设备,检查并确保试验设备的接线正确;2.2.5 解答工作班组成员对试验现场的疑问,监督班组成员严格按照试验方案开展工作;2.2.6 依据规程对试验过程中的各种情形作出判断,保证试验工作顺利进行;2.2.7 收工后清理现场,工作负责人将工作票交回值班员,次日复工时需经值班员许可方可工作。
局部放电试验局部放电测量指导书一、适用范围本指导书适用于电力设备在交流电压下进行局部放电试验,包括测量在某一定电压下的局部放电量、设备局部放电的起始电压和熄灭电压。
二、测量基本方法与步骤2.1试验方法:根据接线方式可分为并联法、串联法,即检测阻抗与被试品串联进行测量,称为串联法;检测阻抗与被试品并联进行测量,称为并联法,此时,需加测量用耦合电容器。
对于变压器来说,一般通过套管末屏处测量,类似并联法。
(1) 并联法:2.2试验步骤:2.2.1试验接线:应根据被试品的特点完成接线,检查试验加压回路、测量系统回路;2.2.2试验回路校准:在加压前应对测试回路中的仪器进行例行校正,以确定接入试品时测试回路的刻度系数,该系数受回路特性及试品电容量的影响。
在已校正的回路灵敏度下,观察未接通高压电源及接通高压电源后是否存在较大的干扰,如果有干扰应设法排除。
2.2.3试验前试品应按有关规定进行预处理:(1)使试品表面保持清洁、干燥,以防绝缘表面潮气或污染引起局放。
(2)在无特殊要求情况下,试验期间试品应处于环境温度。
(3)试品在前一次机械、热或电气作用以后,应静放一段时间再进行试验,以减少上述因素对本次试验结果的影响。
2.2.4测定局放起始电压和熄灭电压拆除校准装置,其他接线不变,在试验电压波形符合要求的情况下,电压从远低于预期的局放起始电压加起,按规定速度升压直至放电量达到某一规定值(一般为局放仪在测量时可观测到的设备放电)时,此时的电压即为局放起始电压。
其后电压再增加10%,然后降压直到放电量等于上述规定值,对应的电压即为局放熄灭电压。
测量时,不允许所加电压超过试品的额定耐受电压,另外,重复施加接近于它的电压也有可能损坏试品。
2.2.5测定局部放电量(1)无预加电压的测量试验时试品上的电压从较低值起逐渐增加到规定值,保持一定时间再测量局放量,然后降低电压,切断电源。
有时在电压升高、降低过程中或在规定电压下的整个试验期间测量局放量。
变压器局部放电试验基础及原理变压器局部放电试验是对变压器进行故障预测和诊断的一种重要手段。
它能够检测变压器绝缘系统中存在的局部放电缺陷,并通过测量局部放电的特征参数,分析变压器的运行状态,判断其是否存在故障隐患,从而指导保护维修工作。
1.局部放电的基本原理:当绝缘系统中存在局部缺陷时,例如油纸绝缘中的气泡、纸质绝缘的老化、污秽、裂纹等,绝缘系统中的电场会受到扰动,导致局部放电现象的发生。
局部放电是指绝缘系统中的电场扰动下,在局部区域内,由于电离作用而发生的电子释放、电荷积累和能量释放的过程。
2.局部放电的测量方法:变压器局部放电试验采用间歇巡视法进行,即以恒定的高频高压电源作用下,通过测量局部放电脉冲的波形、幅值、相位、频率和数量等参数,来判断变压器中的绝缘质量,确定变压器的运行状态。
常用的测量方法包括放大器法、光电检测法和电力干扰法等。
3.试验装置和操作步骤:变压器局部放电试验通常需要使用高频高压电源、局放测量设备、放大器、低噪声电缆和耦合装置等。
操作时,首先需要准备试验设备和仪器,包括设置好高频高压电源的输出电压和频率,接好测量设备的连接线路。
然后,按照设定的工作模式,对不同绝缘介质进行试验,记录并分析测量数据,得出变压器的绝缘状态和运行条件。
4.结果分析与判断:根据变压器局部放电试验所得到的测量数据和曲线图,结合变压器的实际工作情况,进行数据分析和判断。
当测量数据正常时,说明变压器的绝缘系数处于良好状态;而当测量数据异常时,需要进一步分析故障原因,并采取相应的维修措施。
变压器局部放电试验是一项非常重要的变压器绝缘状态评估手段,可以及时发现变压器绝缘系统中的缺陷和隐患,提前采取相应的维护和维修措施,保证变压器的正常运行。
但需要注意的是,变压器局部放电试验时,应严格按照操作规程进行,确保检测结果的准确性和可靠性。
10kv局部放电试验标准一、引言局部放电试验是电器设备性能和绝缘性能测试中的重要环节之一、其目的是测量介质中存在的不均匀性和绝缘系统中的局部放电水平,以评估电器设备的绝缘性能。
本标准旨在规定10kV电器设备的局部放电试验方法和评估指标,以确保设备的安全可靠运行。
二、适用范围本标准适用于额定电压在10kV及以下的电器设备,包括变压器、开关设备、电缆、绝缘材料等。
三、试验设备和仪器1.试验电源:额定电压10kV,额定频率50Hz的交流电源。
2.放电检测系统:包括高压电容、耦合装置、放大器和记录设备等。
3.外部电源:用于供应试验设备的其他电源需求,如控制电源、辅助电源等。
4.数据记录与分析系统:用于记录和分析试验数据,并生成评估报告。
四、试验准备1.设备检查:检查试验设备是否完好,未出现损坏、破损等情况。
2.试验环境:保持试验环境干燥、清洁,温度不超过40℃。
3.绝缘状态检查:确保试验设备处于合适的绝缘状态,并进行必要的防护措施。
4.试验仪器准备:校准和调整试验仪器,确保其正常工作。
五、试验步骤1.构建试验回路:将试验设备与试验电源相连,确保电路的可靠性和完整性。
2.建立试验参数:根据试验对象的特性和要求,设定试验电压、试验时间等参数。
3.开始试验:逐步调节试验电压,使其逐渐升高到设定值,并保持一定的试验时间。
4.数据记录:使用数据记录与分析系统记录试验过程中的电压、电流、放电次数等数据。
5.数据分析:对试验数据进行分析,计算和评估局部放电量和放电特征,并比较试验结果与规定的评估指标。
6.处理试验结果:根据试验结果,做出相应的设备判定和处理,如合格、维修或更换等。
六、试验评估指标1.放电量:根据试验数据计算和评估放电量的大小和分布情况。
2.放电等级:按照国家标准或行业规范指定的放电等级进行评估。
3.绝缘状态:根据试验结果评估设备的绝缘状态,判断其是否合格。
七、试验报告试验完成后,应制作试验报告,包括试验设备的基本信息、试验参数、试验过程中的数据记录和分析结果、试验评估指标等内容。

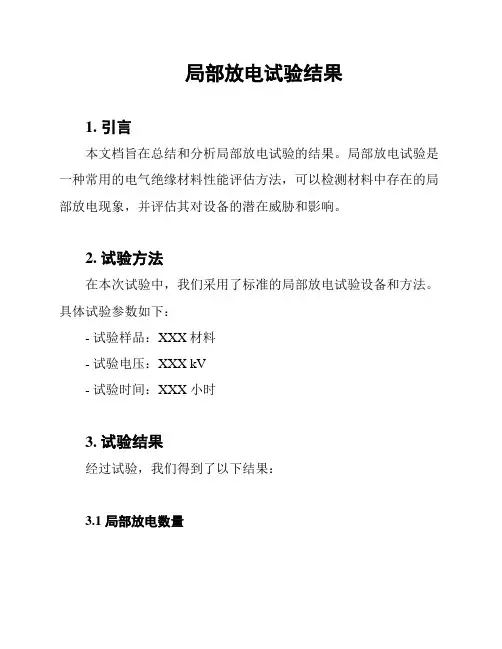

局部放电试验结果1. 引言本文档旨在总结和分析局部放电试验的结果。
局部放电试验是一种常用的电气绝缘材料性能评估方法,可以检测材料中存在的局部放电现象,并评估其对设备的潜在威胁和影响。
2. 试验方法在本次试验中,我们采用了标准的局部放电试验设备和方法。
具体试验参数如下:- 试验样品:XXX材料- 试验电压:XXX kV- 试验时间:XXX 小时3. 试验结果经过试验,我们得到了以下结果:3.1 局部放电数量根据试验数据分析,共检测到局部放电事件 XXX 次。
局部放电数量是评估绝缘材料质量的重要指标,高局部放电数量可能表示材料存在缺陷或老化现象。
3.2 局部放电等级我们对局部放电事件进行了等级评定。
根据国家标准,将局部放电等级分为A、B、C 三个等级,A等级为最佳,C等级为最差。
在本次试验中,局部放电事件等级分布如下:- A 等级:XXX 次- B 等级:XXX 次- C 等级:XXX 次3.3 局部放电位置根据试验设备的定位功能,我们能够确定局部放电事件的位置。
经过精确测定,局部放电事件主要分布在材料的 XXX 区域。
这些信息对于进一步分析材料性能和定位缺陷非常重要。
4. 结论根据以上试验结果分析,我们可以得出以下结论:- XXX材料存在一定数量的局部放电现象;- 局部放电等级中以A等级占比最高,而C等级占比最低,整体情况较为良好;- 局部放电主要分布在XXX区域,提示可能存在该区域的缺陷。
5. 建议基于以上结论,我们提出以下建议:- 进一步研究和分析局部放电现象的原因,寻找解决方法,减少局部放电的数量和等级;- 关注局部放电事件较多的XXX区域,加强材料检测和维护工作。
以上是关于局部放电试验结果的总结和分析,希望对您的工作有所帮助。
如果有任何问题或需要进一步讨论,请随时与我联系。

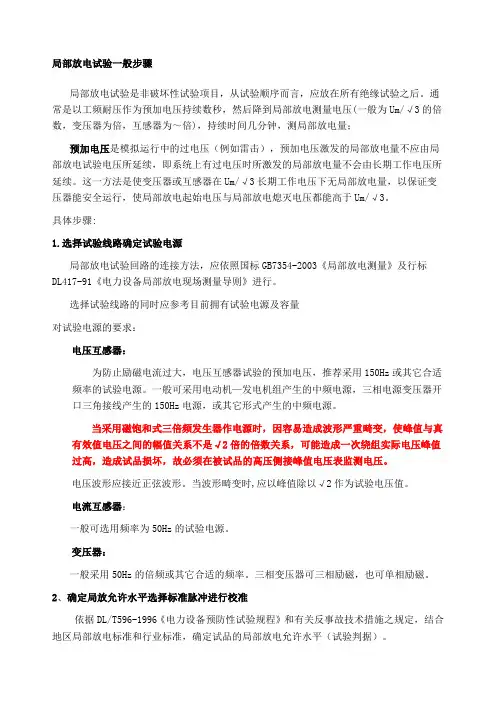

局部放电试验一般步骤局部放电试验是非破坏性试验项目,从试验顺序而言,应放在所有绝缘试验之后。
通常是以工频耐压作为预加电压持续数秒,然后降到局部放电测量电压(一般为Um/√3的倍数,变压器为倍,互感器为~倍),持续时间几分钟,测局部放电量;预加电压是模拟运行中的过电压(例如雷击),预加电压激发的局部放电量不应由局部放电试验电压所延续,即系统上有过电压时所激发的局部放电量不会由长期工作电压所延续。
这一方法是使变压器或互感器在Um/√3长期工作电压下无局部放电量,以保证变压器能安全运行,使局部放电起始电压与局部放电熄灭电压都能高于Um/√3。
具体步骤:1.选择试验线路确定试验电源局部放电试验回路的连接方法,应依照国标GB7354-2003《局部放电测量》及行标DL417-91《电力设备局部放电现场测量导则》进行。
选择试验线路的同时应参考目前拥有试验电源及容量对试验电源的要求:电压互感器:为防止励磁电流过大,电压互感器试验的预加电压,推荐采用150Hz或其它合适频率的试验电源。
一般可采用电动机—发电机组产生的中频电源,三相电源变压器开口三角接线产生的150Hz电源,或其它形式产生的中频电源。
当采用磁饱和式三倍频发生器作电源时,因容易造成波形严重畸变,使峰值与真有效值电压之间的幅值关系不是√2倍的倍数关系,可能造成一次绕组实际电压峰值过高,造成试品损坏,故必须在被试品的高压侧接峰值电压表监测电压。
电压波形应接近正弦波形。
当波形畸变时,应以峰值除以√2作为试验电压值。
电流互感器:一般可选用频率为50Hz的试验电源。
变压器:一般采用50Hz的倍频或其它合适的频率。
三相变压器可三相励磁,也可单相励磁。
2、确定局放允许水平选择标准脉冲进行校准依据DL/T596-1996《电力设备预防性试验规程》和有关反事故技术措施之规定,结合地区局部放电标准和行业标准,确定试品的局部放电允许水平(试验判据)。
确定试验判据以后,可选择标准脉冲进行试验回路的校准。
局部放电试验方法1. 引言局部放电试验是一种常用的电力设备故障预警和健康评估手段。
本文介绍了局部放电试验的基本原理、试验设备和试验方法。
2. 基本原理局部放电是在电器设备绝缘系统中出现的一种电击穿放电现象。
通过监测和分析局部放电信号,可以判断设备绝缘的健康状况。
局部放电试验基于以下两个基本原理:- 电压波形检测:通过施加一定的电压波形,监测设备绝缘系统中是否发生局部放电。
常用的电压波形包括直流、交流等。
- 放电信号分析:通过分析局部放电信号的特征,判断放电的类型和位置。
常用的分析方法包括时间域分析、频谱分析等。
3. 试验设备进行局部放电试验需要以下基本设备:- 发生器:用于产生所需的电压波形。
- 电流传感器:用于监测局部放电产生的电流信号。
- 放电检测器:用于检测和记录局部放电信号,并对信号进行分析。
- 数据分析软件:用于对局部放电信号的特征进行分析和判别。
4. 试验方法局部放电试验一般按照以下步骤进行:1. 确定试验对象:选择需要进行局部放电试验的电器设备。
2. 准备试验设备:根据试验对象的特点和试验要求,配置相应的发生器、电流传感器、放电检测器和数据分析软件。
3. 设置试验参数:根据试验要求,设置合适的电压波形和试验时长。
4. 进行试验:按照设定的试验参数,施加电压波形,并监测和记录局部放电信号。
5. 数据分析:利用数据分析软件对采集到的局部放电信号进行分析和判别,评估设备绝缘的健康状况。
6. 结果报告:根据分析结果,撰写局部放电试验的结果报告,并提出相应的建议和措施。
5. 结论局部放电试验是一种有效的电力设备故障预警和健康评估手段。
通过合理选择试验方法和设备,并对局部放电信号进行准确的分析,可以提高设备绝缘的检测和评估能力,确保设备运行的安全可靠。
参考文献:- 张三, 李四. 局部放电试验方法及应用研究. 电力设备管理, 2020, 20(3): 12-17.。

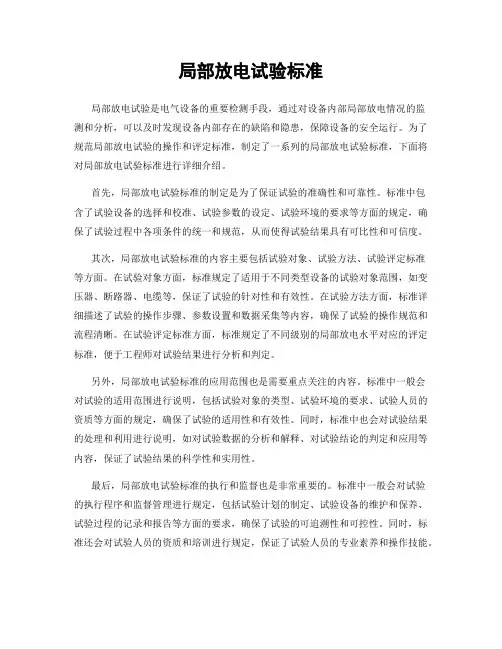

局部放电试验标准局部放电试验是电气设备的重要检测手段,通过对设备内部局部放电情况的监测和分析,可以及时发现设备内部存在的缺陷和隐患,保障设备的安全运行。
为了规范局部放电试验的操作和评定标准,制定了一系列的局部放电试验标准,下面将对局部放电试验标准进行详细介绍。
首先,局部放电试验标准的制定是为了保证试验的准确性和可靠性。
标准中包含了试验设备的选择和校准、试验参数的设定、试验环境的要求等方面的规定,确保了试验过程中各项条件的统一和规范,从而使得试验结果具有可比性和可信度。
其次,局部放电试验标准的内容主要包括试验对象、试验方法、试验评定标准等方面。
在试验对象方面,标准规定了适用于不同类型设备的试验对象范围,如变压器、断路器、电缆等,保证了试验的针对性和有效性。
在试验方法方面,标准详细描述了试验的操作步骤、参数设置和数据采集等内容,确保了试验的操作规范和流程清晰。
在试验评定标准方面,标准规定了不同级别的局部放电水平对应的评定标准,便于工程师对试验结果进行分析和判定。
另外,局部放电试验标准的应用范围也是需要重点关注的内容。
标准中一般会对试验的适用范围进行说明,包括试验对象的类型、试验环境的要求、试验人员的资质等方面的规定,确保了试验的适用性和有效性。
同时,标准中也会对试验结果的处理和利用进行说明,如对试验数据的分析和解释、对试验结论的判定和应用等内容,保证了试验结果的科学性和实用性。
最后,局部放电试验标准的执行和监督也是非常重要的。
标准中一般会对试验的执行程序和监督管理进行规定,包括试验计划的制定、试验设备的维护和保养、试验过程的记录和报告等方面的要求,确保了试验的可追溯性和可控性。
同时,标准还会对试验人员的资质和培训进行规定,保证了试验人员的专业素养和操作技能。
综上所述,局部放电试验标准是保证局部放电试验准确性和可靠性的重要依据,具有指导试验操作、评定试验结果、保障设备安全运行等重要作用。
因此,我们应该严格遵守局部放电试验标准的规定,确保试验的科学性和规范性,为设备的安全运行提供可靠保障。
变电站建设中的变压器局部放电试验变电站建设中,变压器是不可或缺的重要设备,它们起着电压变换和能量传输的核心作用。
但是在长期运行过程中,变压器会受到各种因素的影响,导致设备出现故障甚至损坏。
为了及时发现变压器的问题并采取有效的维修措施,变压器局部放电试验是不可或缺的一项工作。
本文将着重介绍变压器局部放电试验的意义、方法和应用。
一、变压器局部放电试验的意义1.了解设备健康状况变压器局部放电试验是通过测定变压器绝缘介质中存在的局部放电情况,来判断变压器绝缘状况的试验方法。
通过对变压器进行局部放电试验,可以了解变压器绝缘状态的健康状况,对于设备的安全运行至关重要。
2.预防设备损坏如果变压器在运行过程中存在局部放电现象,这意味着变压器的绝缘系统发生了问题,若不及时处理,就会进一步发展变成全面放电,导致变压器绝缘击穿损坏,造成严重后果。
通过局部放电试验可以及时发现问题,对设备进行预防性的维护和保养,从而降低设备损坏的风险。
3.延长设备寿命定期进行变压器局部放电试验,可以有效地发现潜在的故障隐患,及时进行维护和保养,延长设备的使用寿命,降低运行成本,提高设备可靠性。
1.直流电压法直流电压法是变压器局部放电试验中最常用的一种方法。
在试验中,通过在系统中施加直流电压,通过检测绝缘油中产生的气体来判断放电状况。
通过观察和分析放电特征,可以判断变压器绝缘状况。
1.新设备的验收在变压器新设备投入运行之前,必须进行局部放电试验,以保证设备的绝缘状态符合要求,确保设备的运行安全和可靠。
3.事故处理和维修一旦变压器出现故障,需要进行事故处理和维修。
局部放电试验可以帮助工程人员快速找到故障根源,准确判断设备的绝缘状况,为维修提供有效的参考依据。
4.研究和改进通过对变压器局部放电试验数据的分析,可以为设备运行状态的研究和改进提供重要依据,不断提高设备的性能和可靠性。
主变局部放电试验方案一、试验背景及目的电力设备在运行过程中,由于电气应力、机械应力和环境影响等因素的作用,可能会引起局部放电现象。
局部放电的产生不仅会损伤绝缘材料,还会导致设备的故障和事故,对电网运行安全和设备的可靠性产生严重影响。
因此,进行主变局部放电试验是保证设备安全运行和提高设备可靠性的重要手段。
本试验旨在通过对主变局部放电的检测和分析,了解主变局部放电的性质、特征和继电保护的响应等相关问题,为主变的正常运行和维护提供科学依据。
具体试验内容包括:主变局部放电检测、局部放电信号特征提取和数据分析。
二、试验装置和工具1.局部放电检测仪:用于检测主变局部放电的仪器设备,包括信号采集和处理模块。
2.主变设备:试验需要使用的主变设备,包括高压绕组、中低压绕组、绝缘材料等。
3.电源:提供试验所需的电源电压和电流。
4.试验绝缘油:用于试验中的绝缘和冷却。
5.试验记录设备:包括电压电流记录仪、局部放电信号记录仪等。
三、试验步骤1.环境准备:保证试验环境干燥、无尘、无杂质等,尽量减少外界干扰。
2.设备准备:检查和清理主变设备,确保外部绝缘、机械结构和冷却设备的正常状态。
3.试验装置连接:将局部放电检测仪与主变设备连接,确保信号采集的准确性和稳定性。
4.试验参数设置:根据试验要求和设备情况,设置合适的试验电压、电流和频率等参数。
5.主变开机:启动主变设备,逐步升高电压至设定值,并持续一段时间,等待设备稳定运行。
6.局部放电检测:在主变设备运行过程中,使用局部放电检测仪对主变设备进行监测和记录。
7.数据分析:根据采集的局部放电信号,提取特征参数,并进行数据分析和处理,得出相应结论。
8.试验报告:对试验结果进行总结和分析,编写试验报告,提出相应的建议和措施。
四、安全注意事项1.在试验过程中,应注意电压电流的安全范围,确保试验人员的安全。
2.在试验开始前,对设备和试验装置进行全面检查和确保,防止出现设备故障和事故。
可编辑修改精选全文完整版110KV及以下电压互感器局部放电试验一、110KV电压互感器的局放试验1、试验电压预加电压:Us=0.7×1.3×126KV=114KV局放试验电压:Us'=1.2×126/ √3=87.3KV2、试验接线3、施加电压试验时将两个100/√3的绕组串联。
串联后的电压为 115.4V。
电压互感器的变比为 K=110000/√3/115.4=550.35预加电压时二次施加电压 U=114/550=207V局放试验电压时二次施加电压 U=87.3/550=158V二、66KV电压互感器的局放试验1、试验电压预加电压:Us=0.7×1.3×69KV=62.79KV局放试验电压:Us'=1.2×69/ √3=47.8KV2、试验接线3、施加电压试验时将两个100/√3的绕组串联。
串联后的电压为 115.4V。
电压互感器的变比为 K=66/√3/115.4=330.2预加电压时二次施加电压 U=62.79/330=190V局放试验电压时二次施加电压 U=47.84/330=144V三、35KV电压互感器的局放试验1、试验电压予加电压:Us=0.7×1.3×40.5KV=36.8KV局放试验电压:Us'=1.2×40.5/ √3=28.06KV2、试验接线3、施加电压试验时将两个100/√3的绕组串联。
串联后的电压为 115.4V。
电压互感器的变比为 K=35000/√3/115.4=175预加电压时二次施加电压 U=36800/175=210V局放试验电压时二次施加电压 U=28060/175=160V110KV及以下电流互感器局部放电试验一、110KV电流互感器的局放试验1、试验电压预加电压:Us=114KV局放试验电压:Us'=1.2×126/ √3=87.3KV2、试验接线3、施加电压3、1无晕交流分压器:200KV、250pF (2台串联每节100KV 500PF)3、2耦合电容器:120KV、750pF (2台串联每节 60KV 1500PF)3、3试验电容电流:试品电容量为C=800 pFIc=2πfUC=2π×150×114×800=85mA3、4电抗器:U=57KV f=150HZ I=0.18A L=336H总电感量:L=336H×2=672H3、5总电容量: C=250pF+750pF+800pF=1800pF3、6试验频率:f=1/2πLC(L=672H,C=1800pF),f=147.8Hz 3、7 Q=103、8励磁变计算:一次电压: U1=12000二次电压:U2=350V变比:K=12000/350=34.283、9 预加电压:试验时励磁变一次电压 US=114KV/10=11.4KV试验时励磁变二次电压 US2=11.4KV/34.28=332V 3、10 试验电压:试验电压 U=87.3试验时励磁变一次电压 US=87.3KV/10=8.73KV试验时励磁变二次电压 US2=8.73KV/34.28=254.7V二、66KV电流互感器的局放试验1、试验电压预加电压:Us=0.7×1.3Um=0.7×1.3×69KV=62.79KV局放试验电压:Us'=1.2Um/ √3=47.8KV2、试验接线3、施加电压3、1无晕交流分压器:200KV、250pF (2台串联每节100KV 500PF)3、2耦合电容器:120KV、750pF (2台串联每节 60KV 1500PF)3、3试验电容电流:试品电容量为C=800 pFIc=2πfUC=2π×150×62.79×800=47.3mA3、4电抗器:U=57KV f=150HZ I=0.18A L=336H (2台)总电感量:L=336H×2=672H3、5总电容量: C=250pF+750pF+800pF=1800pF3、6试验频率:f=1/2πLC(L=672H,C=1800pF),f=147.8Hz 3、7 Q=103、8、励磁变计算:一次电压: U1=12000二次电压:U2=350V变比:K=12000/350=34.283、9 预加电压:试验时励磁变一次电压 US=62.79KV/10=6.28KV试验时励磁变二次电压 US2=6.28KV/34.28=183V3、10 试验电压:试验电压 U=47.8试验时励磁变一次电压 US=47.8KV/10=4.78KV试验时励磁变二次电压 US2=4.78KV/34.28=139.5V三、35KV电流互感器的局放试验1、试验电压预加电压:Us=0.7×1.3Um=0.7×1.3×40.5KV=36.9KV局放试验电压:Us'=1.2Um/ √3=28.1KV2、试验接线3、施加电压3、1无晕交流分压器:100KV、500pF 1节3、2耦合电容器:60KV、1500pF 1节3、3试验电容电流:试品电容量为C=400 pFIc=2πfUC=2π×150×36.9×400=13.9mA3、4电抗器:U=57KV f=150HZ I=0.18A L=336H (1台)总电感量:L=336H3、5总电容量: C=500pF+1500pF+400pF=2400pF3、6试验频率:f=1/2πLC(L=336H,C=2400pF),f=177.3Hz3、7 Q=103、8、励磁变计算:一次电压: U1=12000二次电压:U2=350V变比:K=12000/350=34.283、9 预加电压:试验时励磁变一次电压 US=36.8KV/10=3.68KV试验时励磁变二次电压 US2=3.68KV/34.28=107V 3、10 试验电压:试验电压 U=47.8试验时励磁变一次电压 US=28.1KV/10=2.81KV试验时励磁变二次电压 US2=2.81KV/34.28=81.97V110KV及以下电压互感器的感应耐压试验一、110KV电压互感器交流耐压试验、用感应法进行交流耐压1、1 试验电压U=160KV1、2试验接线1、3施加电压:试验时将两个100/√3的绕组串联。
局部放电试验一般步骤一、局部放电试验一般步骤局部放电试验是非破坏性试验项目,从试验顺序而言,应放在所有绝缘试验之后。
通常是以工频耐压作为预加电压持续数秒,然后降到局部放电测量电压(一般为Um/√3的倍数,变压器为1.5倍,互感器为1.1~1.2倍),持续时间几分钟,测局部放电量;预加电压是模拟运行中的过电压(例如雷击),预加电压激发的局部放电量不应由局部放电试验电压所延续,即系统上有过电压时所激发的局部放电量不会由长期工作电压所延续。
这一方法是使变压器或互感器在Um/√3长期工作电压下无局部放电量,以保证变压器能安全运行,使局部放电起始电压与局部放电熄灭电压都能高于Um/√3。
具体步骤:1.选择试验线路确定试验电源局部放电试验回路的连接方法,应依照国标GB7354-2003《局部放电测量》及行标DL417-91《电力设备局部放电现场测量导则》进行。
选择试验线路的同时应参考目前拥有试验电源及容量对试验电源的要求:1.1电压互感器:为防止励磁电流过大,电压互感器试验的预加电压,推荐采用150Hz或其它合适频率的试验电源。
一般可采用电动机—发电机组产生的中频电源,三相电源变压器开口三角接线产生的150Hz电源,或其它形式产生的中频电源。
当采用磁饱和式三倍频发生器作电源时,因容易造成波形严重畸变,使峰值与真有效值电压之间的幅值关系不是√2倍的倍数关系,可能造成一次绕组实际电压峰值过高,造成试品损坏,故必须在被试品的高压侧接峰值电压表监测电压。
电压波形应接近正弦波形。
当波形畸变时 ,应以峰值除以√2作为试验电压值。
1.2电流互感器:一般可选用频率为 50Hz的试验电源。
1.3变压器:一般采用50Hz的倍频或其它合适的频率。
三相变压器可三相励磁,也可单相励磁。
2、确定局放允许水平选择标准脉冲进行校准依据DL/T 596-1996《电力设备预防性试验规程》和有关反事故技术措施之规定,结合地区局部放电标准和行业标准,确定试品的局部放电允许水平(试验判据)。
局部放电检测原理及一般试验技术局部放电检测是指通过检测高压设备内的局部放电现象,以评估设备的绝缘状况。
局部放电是电气设备的一种常见的故障形式,它通常是由于设备内部存在着绝缘材料缺陷或引起绝缘材料部分击穿导致的。
局部放电检测技术可以及早发现绝缘问题,防止设备发生故障,提高设备的可靠性和安全性。
局部放电检测的原理是利用高频电压激励绝缘系统,当绝缘系统中存在局部放电时,这些放电会产生脉冲信号,可以通过电流传感器或电压传感器检测到。
通过分析局部放电信号的特征,可以确定绝缘材料的缺陷类型和位置,评估设备的绝缘状况。
1.直流高压法:将直流高压施加在被测设备上,通过检测绝缘系统上的泄漏电流和泄漏电压来评估设备的绝缘状况。
这种方法适用于绝缘材料较好的设备,但对于绝缘材料较差的设备可能会导致击穿。
2.脉冲电压法:施加脉冲电压激励在被测设备上,通过检测局部放电产生的脉冲电流和脉冲电压来评估设备的绝缘状况。
这种方法可以检测到微弱的局部放电信号,适用于各种绝缘材料的设备。
3.交流电压法:施加交流电压激励在被测设备上,通过检测局部放电产生的交流电流和交流电压来评估设备的绝缘状况。
这种方法可以模拟实际工作条件下的电压变化,适用于绝缘材料受到交流电压影响的设备。
4.高频电流法:施加高频电压激励在被测设备上,通过检测局部放电产生的高频电流来评估设备的绝缘状况。
这种方法可以提高局部放电信号的灵敏度,适用于检测高频设备和纤维材料。
在局部放电检测中,还可以采用数字信号处理和频谱分析等技术,对局部放电信号进行进一步的处理和分析。
通过分析局部放电信号的幅值、频率、相位等特征,可以判断绝缘系统的缺陷类型和严重程度。
总之,局部放电检测通过对绝缘系统中局部放电信号的检测和分析,可以评估设备的绝缘状况,及早发现绝缘问题,提高设备的可靠性和安全性。
不同的试验技术可以根据被测设备的特点和需要进行选择和应用。
局部放电试验
1、测试目的与要求:
局部放电试验检测是一种非破坏性试验在导体和电缆金属屏蔽层之间施加工频电压,绝缘中的微孔、杂质、金属颗粒,内外屏蔽中破洞和凸出物等,在电锡作用下,均会产生局部放电量。
放电量常用微微库伦(pC)来表示。
对于交联聚乙烯电缆,因绝缘缺陷而导致电缆击穿的主要原因是局部放电,使绝缘在工作电压下不发生局部放电或不超过一定量的局部放电,可以保证绝缘的长期工作可靠性。
因此,为了保障电缆的可靠运行,把整盘电缆的局部放电试验列入电缆的例行试验是非常重要的,世界上几乎所有国家都有该项目的考核标准。
我国最近出版的国家标准已由原来的
1.5U0试验电压下,局放最大为20Pc,改为1.73U0,局放为10Pc。
目前国内有的制造厂内控标准局放由最大为10Pc降至为5Pc。
2、局部放电试验测试原理
绝缘中发生局部放电时,引起电、化、光、声热各种效应,利用这些效应而有多种局部放电检测方法。
目前采用最广泛的高频电脉冲方法,具有较高的灵敏度,可以测量放电量为微微库的微弱信号。
当试品上的外加电压逐渐升高,达到绝缘中气隙的放电电场强度时,气隙中就发生放电。
在试品两端引起压降△U引起了试验回路中电荷重新分配的暂态过程,高频脉冲电流在试样电容,耦合电容器及测量阻抗上造成了一微弱的放电脉冲信号。
通过放大器加以放大,然后再通过示波器将放电信号显示出来,以便观察和记录。
3、局部放电试验测试方法
试验电压应加在导电线芯和金属屏蔽之间,电缆的试验电压应平稳升高到1.2倍试验电压,但时间不得超过1min,此后,缓慢的下降到规定的试验电压,此时可测量局部放电量,之后降压至零。
