GNS3 搭建本地ASA 并使用ASDM 管理实验环境：本地ASA 的IP 地址127.0.0.1 （本地ASA 使用）GNS3 0.7.3Fiddler2本地TOP 搭建：1 、下载解压过的asa802-k8.bin 文件，实验中使用的解压后的kernel 是asa802-k8.bin.unpacked.vmlinuz ，启动文件initrd 使用单模式ASA ，请下载asa802-k8-sing.gz ；使用多模式ASA 请下载asa802-k8-muti.gz 。

两个initrd 文件中所加载的网卡为e100 和e1000 ，所用文件可以到本文附件下载，打开GNS3 ，新建一个工程，命名为ASA 。

之后选择“编辑”--> “首选项”--> “qemu ”对“General Setting ”做如图所示的配置：之后配置ASA 选项卡：2 、拖入ASA ，分别新建ASA1 和ASA2,TOP 如下：启动两个ASA 可以看到两个QEMU 窗口由于是初次运行，点“console”登录后，看到内核初始化：回到命令提示符后，请等大概 1 分钟左右( 为了防止出现其它问题，请按我说的做) ，等待FLASH 文件的初始化，此时去看相应的工作目录下的FLASH 文件，会发现FLASH 文件的大小开始变化，大概到24.9M 时，就OK 了，在FLASH 文件初始化的时候，你会发现硬盘灯开始狂闪了，^_^ 。

使用asa802-k8-sing.gz 的朋友在FLASH 文件初始化结束后，执行/mnt/disk0/lina_monitor使用asa802-k8-muti.gz 的朋友在FLASH 文件初始化结束后，执行/mnt/disk0/lina –mPS: 再次运行ASA 的时候，将直接启动到ciscoasa> 的状态下，不用再执行上面的命令了可以看到6 块网卡都被ASA 识别了此时如果执行show flash:, 将会是下面的结果：因为是初次运行，虽然上面的步骤中格式化了FLASH 文件等等，但是在ASA 中还是没有加载FLASH所以执行show flash: 后可用空间为0 。

如何使用vmware和GNS3模拟ASA第一部分：首先手头的文件：1.GNS 32.ASA模拟器3.Vmware4.5.ASDM软件6.7.8.rules 文件接口分布规则：R0 F0/0 172.16.0.100R1 F0/0 172.16.1.100R2 F0/0 172.16.2.100ASA E0/0 172.16.0.200ASA E0/1 172.16.1.200ASA E0/2 172.16.2.200Loopback0 172.16.0.2Loopback1 172.16.1.2Loopback2 172.16.2.2第二部分，具体实施，分成几个步骤来做：第一：在装有windows的主机上建立3个环回口，并且为每个接口配置地址。

第二：运行安装有asa软件的linux系统，此系统安装在vmware上，其实就是启动vmware。

第三：实现asa的E0/0----Loopback 0, E0/1----Loopback 1, E0/2----Loopback 2之间的桥接3.1.首先实现vmware中vmnet和loopback口的桥接Vmnet 0-----Loopback 0，Vmnet 1-----Loopback 1，Vmnet 2-----Loopback 2，3.2 再实现vmware中vmnet和E0/0口的桥接Vmnet 0----E0/0，Vmnet 1----E0/1，Vmnet 2----E0/2第四，实现本地环回口和路由器的桥接，即：Loopback 0-----R0 F0/0,Loopback 1-----R1 F0/0,Loopback 2-----R2 F0/04.1,首先运行GNS 3，取出三个路由分别和本地接口互联实际上C0桥接到R0，C1桥接到R1……，就像下图最后效果就如下所示啦！第五最后，如果使用telnet 登陆到asa服务器和用asdm来管理asa呢？5.1 用telnet 来登陆到asa首先进入vmware 设置串口连接管道，注意 \\.\pipe\ASA注意，设置管道以后不能通过telnet直接登陆到ASA，需要借助一个软件nptp.exe,安装好以后,edit-new添加一个新连接，做好如图设置，端口号4000 保存连接后，状态为ready；然后打开vmware中的ASA系统，会显示如下状态，放置不用管他【内核已运行】！使用telnet 登录127.0.0.1 port 4000 即可！6、如何实现asdm来界面管理ASA呢？Asa需要一个bin文件的支持才可以页面式管理！首先为asa打开http服务：ciscoasa(config)# int e0/1 【dmz接口】ciscoasa(config-if)# http server enableciscoasa(config)# http 0 0 insideciscoasa(config)# username fanghao password fanghao privilege 15接下来利用tftp服务器拷贝一个bin文件补丁到ASA的ios中来支持页面管理。

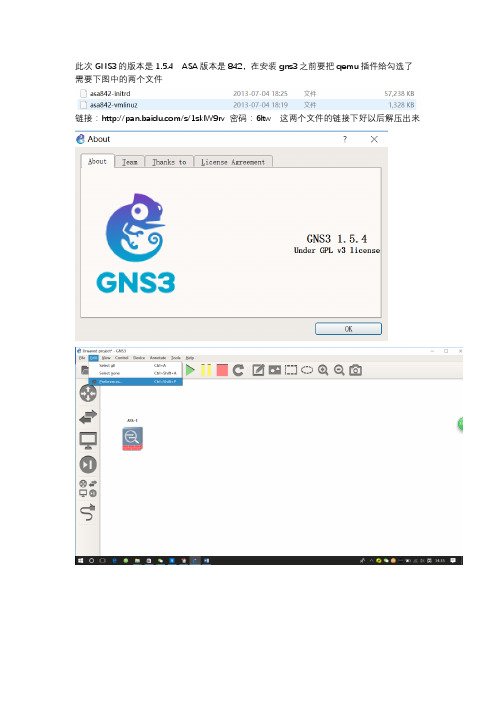

此次GNS3的版本是1.5.4 ASA版本是842，在安装gns3之前要把qemu插件给勾选了需要下图中的两个文件链接：/s/1skIW9rv 密码：6ltw这两个文件的链接下好以后解压出来上图所示：由于我之前已经配置好了ASA所以上图右边的空白处是有东西的，最初第一次配置是没用任何东西的这个无需关心它，点下面的New。

上图所示：点Browse上图所示：选择您的asa842-initrd那个文件（文件网上有链接或者我发个链接）上图所示：建立好以后会在这里出现刚才所创建的模板上图所示：点击Edit按钮上图所示：InitialRAMdisk(initrd):此行导入你asa842-initrd文件所在的位置Kernalimage:此行导入你asa842-vmlinuz文件所在的位置把下面两行输入到上图中对应的框框中注意不要把尾部的空格输进去(讲真我真不知道尾部多空格会不会有影响)Kernel cmd line: -append ide_generic.probe_mask=0x01 ide_core.chs=0.0:980,16,32 auto nousb console=ttyS0,9600 bigphysarea=65536Options：-no-kvm -icount 2 -serial mon:stdio -nodefconfig -nodefaults -rtc base=utc -smbios type=1,product=asa5520然后点ok接下来就可以把ASA给托出来了，点击启动ASA那么会多出框框来(可能是后台的虚拟机如下图所示这个不要去理会它最小化就可以了)那么然后右击ASA模拟器在弹出的菜单中点console来启动，因为现在还没用激活所以还需要激活才行ASA 启动后，执行wr era，之后ASA会重启，大约5分钟后，再执行下面的命令。

然后再执行reload命令，重启后，就激活了。

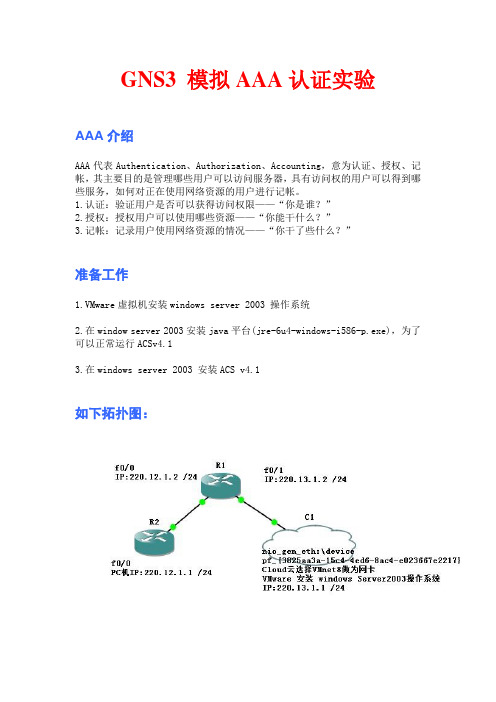

GNS3 模拟AAA认证实验AAA介绍AAA代表Authentication、Authorization、Accounting，意为认证、授权、记帐，其主要目的是管理哪些用户可以访问服务器，具有访问权的用户可以得到哪些服务，如何对正在使用网络资源的用户进行记帐。

1.认证：验证用户是否可以获得访问权限——“你是谁？”2.授权：授权用户可以使用哪些资源——“你能干什么？”3.记帐：记录用户使用网络资源的情况——“你干了些什么？”准备工作1.VMware虚拟机安装windows server 2003 操作系统2.在window server 2003安装java平台(jre-6u4-windows-i586-p.exe)，为了可以正常运行ACSv4.13.在windows server 2003 安装ACS v4.1如下拓扑图：一.Windows server 2003 配置1.选择网卡如下图所示2.修改windows server 2003 IP地址二．ACS4.1 配置1.认证配置(1).Net work Configuration 添加AAA Clients→Add Entry→Submit+ ApplyIP为对端路由器的接口地址，Shard Secret为共享Key，这里的Key为cisco(2)在User Setup 添加User(Add/Edit Submit)用户名为login用户名，密码为login密码(这里用户名为lwh,，密码为lwhlwh) 三．路由器配置如下图：1.定义tacacs+ 服务器地址以及共享KeyR1(config)#Tacacs-server host 220.13.1.1R1(config)#Tacacs-server directed-requestR1(config)#Tacacs-server key cisco2.定义AAA认证R1(config)#enable secret person //本地enable 密码R1(config)#username ppp password ppp //本地login 用户名和login 密码R1(config)#aaa new-modelR1(config)#aaa authentication login default group tacacs+ local //登陆验证先采用tacacs+服务器验证，如果服务器认证失败，再采用本地验证R1(config)#aaa authentication enable default group tacacs+ enable //enable验证先采用tacacs+服务器验证，如果无法进入特权模式，再使用本地enable密码进入特权模式定义虚拟线路line vtyR1(config)#line vty 0 4R1(config-line)#login authentication default3.验证login用户名和login密码是否有效。

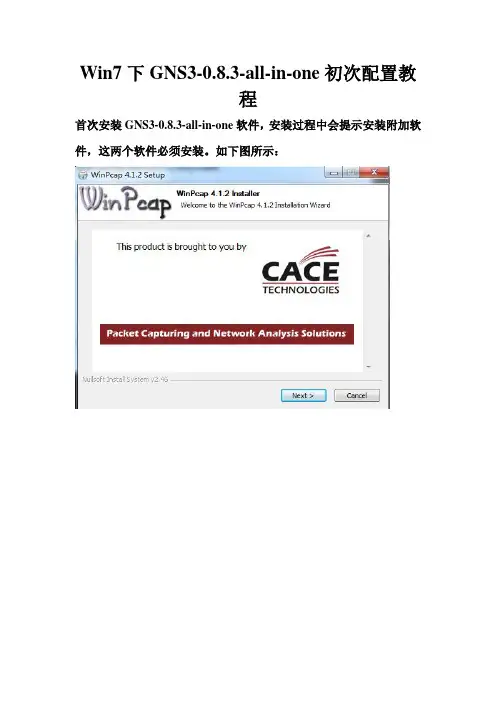

Win7下GNS3-0.8.3-all-in-one初次配置教
程
首次安装GNS3-0.8.3-all-in-one软件，安装过程中会提示安装附加软件，这两个软件必须安装。

如下图所示：
安装完GNS3-0.8.3-all-in-one软件后，就初次配置相关参数,如下图所示：
打开首选项，先把语言改为中文，然后Apply，再OK。

关掉GNS3，再重新打开GNS3，此时以变为中文。

使用GNS3软件，总的来说需要新建三个文件夹：
Experiment-------用来存放实验时产生的文件
IOS-Images-------用来存放IOS
temp---------用来存放所有的temp
打开首选项的一般—常规设置，按照下图所示
工程目录存放在Experiment文件夹里，
OS镜像存放在IOS-Images文件夹里，然后就OK。

打开Dynamips,把工作路径存放到temp文件夹里，OK！
夹里面，OK！！
打开Qemu,也把那个工作路径放到temp那个文件夹里。

OK！
然后就OK啦！回到主界面。

接着就配置那些IOS镜像，使GNS3的那些交换机能够模拟就好了。

打开GNS3的编辑—IOS和Hypervisors选项，如图所示，再配置IOS
镜像文件的位置在那个IOS-Images里，选中后保存，如下图所示：
刚打开GNS3时会出先如下：
一般写上工程名，如GNS3shiyan,工程目录会自动生成。

下面那两个保存的都要打上勾，等一下所有与这个实验有关的内同都会生成，且都会保存在Experiment文件夹里的GNS3shiyan文件夹里，且会生成如下文件：
这样就可以用了。

当前使用的GNS3版本是1.3.11，配合IOU 1.3.11完成使用。

准备工具：GNS3 1.3.11和配套IOU文件；VM（虚拟机）安装步骤：1、安装GNS3，需要选择安装的选项：组件说明：①WinPCAP：抓包必须额度组件之一，建议安装，安装过的可忽略；②Wireshare：比较流行的抓包软件，可选，但是一般建议安装，安装过可忽略；③SolarWinds ··：可选安装，一个Wireshark的辅助分析工具；④Dynamips:一个用于模拟cisco路由器的工具，必须安装；⑤QEMU：模拟处理器的一个软件，安装可模拟ASA，PIX等设备；⑥VPCS：GNS3中模拟客户端的的工具，需安装；⑦GNS3：必须安装的核心组件；⑧Super Putty：GNS3自带的终端工具，可选。

接下来是修改安装路径，然后就可以马不停蹄的安装完毕，安装完成后，进行基本参数的配置。

安装IOU：打开VM，选择GNS3 对应版本的IOU开启VM后，输入用户名root,密码为cisco，进入查看IP地址，这是IOU 的IP，后续用来上传IOS（注意：按红框内标注的提示的格式打开链接）浏览器中输入http://x.x.x.x:8000/upload出现下图的情况，就可以选择IOS 上传了：之后可以在GNS3中与IOU实现”融合“，在GNS3中使用IOU设备，这样就不会那么消耗CPU了。

2、配置GNS3的基本参数：打开GNS3看到的界面有除了有之前老版本的Node Types、Topology、Conssole之外，还有一个Jungle newsfeed，这个让人很不爽：可以通过以下操作去掉：找到GNS3安装路径：找到static这个文件夹，里面有一个Jungle的网页文件，删除就好。

删除之后开启的GNS3如下图：3、GNS3中的设置：如图这样就完成了，现在可以尽情的使用：谢谢~~。

图２　设置流程
３　开始实验
将一个ASA拖到工作区不要立刻启用。

在通电之前，右键单击该设备，出现浮动菜单。

选择“配置”菜单，在打开的“节点配置”窗口中点击“ASA1”选项。

在“网卡模块”的下拉列表中把“e1000”改为“pcnet”。

点击【OK】按钮，保存设置。

如图2所示。

在设备初次通电运行，就直接右键点击“console”，会发现在CLI
然最后也能到达命令提示符，但是在实验过程中对端口进行“no shutdown”却不能成功。

４　结　语
GNS3是可以运行在多平台上的图形界面网络虚拟软件，可以通过它完成CCNA、CCNP、CCIE
实验模拟操作[3]。

只要通过以上方法配置好
比其他软件更好地模拟出ASA防火墙。

学生就能完成更多的防火墙实验，就能更深刻理解防火墙知识，就能更好掌握
图１　设置ＡＳＡ参数的流程。

Graphical Network Simulator简介GNS3是一个可以模拟复杂网络的图形化网络模拟器，它可以运行在Windows、Linux、MAC OS上，允许你在虚拟环境中运行Cisco IOS。

GNS3是dynagen的图形化前端，用于搭建网络TOP,并生成dynagen所可以加载的net文件，用来加载Cisco IOS 的核心程序是dynamips.GNS3 0.7.2可以模拟Cisco Router、Cisco ASA、Cisco PIX、Cisco IDS/IPS、Juniper Router以及通过路由器加载交换模块实现部分交换功能；通过其所带的qemu还可以运行虚拟主机；程序还可通过Wireshark来抓取虚拟网络TOP中的数据包。

GNS3的安装目录、以及首选项中的各个选项卡，在需要配置目录或者选择文件时，路径中都不要带有中文。

以下为一些有用的网站： GNS3’s primary Web site GNS3’s Wiki sitehttp://www.ipflow.utc.fr/blog/Dynamips blog/Dynagenhttp://www.ipflow.utc.fr/bts/Dynamips/Dynagen bug tracking http://7200emu.hacki.at Hacki’s forum/bbs/Netemu虚拟化先锋无忧网客联盟GNS3 Quick Start Guide for Windows Users1、下载GNS3 0.7.2/project/gns-3/GNS3/0.7.2/GNS3-0.7.2-win32-all-in-one.exe 2、安装GNS3 0.7.2，一路next就行(win7用户需要关闭系统防火墙)：3、GNS3可以模拟的思科路由器型号如下：的一些参数。

GNS3界面如下:快捷命令按钮介绍：选择“编辑”-->“IOS和hypervisors”来配置IOS以及Hypervisors在“IOS”选项卡进行IOS的添加4、首选项配置：默认安装后，界面为英文，进入“Perferences”设置，如图：“General”设置有3个选项卡：整体设置、终端软件设置、GNS3的GUI设置：Dynamips：包含了dynamips的一些特性的配置和hypervisors的配置Capture:抓包软件的设置Qemu的配置：这里的配置将结合GNS3模拟ASA,Juniper的时候进行介绍。

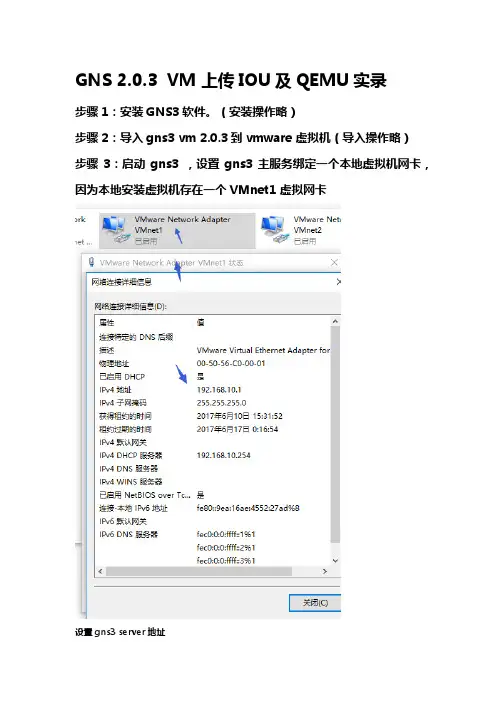

GNS 2.0.3 VM 上传IOU及QEMU实录
步骤1：安装GNS3软件。

（安装操作略）
步骤2：导入gns3 vm 2.0.3到vmware 虚拟机（导入操作略）
步骤3：启动gns3 ，设置gns3主服务绑定一个本地虚拟机网卡，因为本地安装虚拟机存在一个VMnet1 虚拟网卡
设置gns3 server地址
步骤4：设置gns3 vm 2.0.3 虚拟机网卡适配器为vm net1 。

主要实现物理机和gns3 vm 之间的通信
步骤5：启动gns3 vm 虚拟机，看gns3 vm虚拟机是否自动获得vmnet 1自动分配的IP，及测试物理机和gns3 vm虚拟机直接的通信状况
测试物理机与gns3 vm之间的通信状态
设置gns3 远程 vm地址
步骤6：启动gns3 ，添加gns3 iou和QEMU设备到gns3 vm
里面去
更改设备标识符，这里我举一个更改标识符例子，更改其他设备标识符也类似
===================================================== =============================
第二阶段，添加IOU
步骤1：添加iourc文件
完成结束
验证设备启动是否正常。
