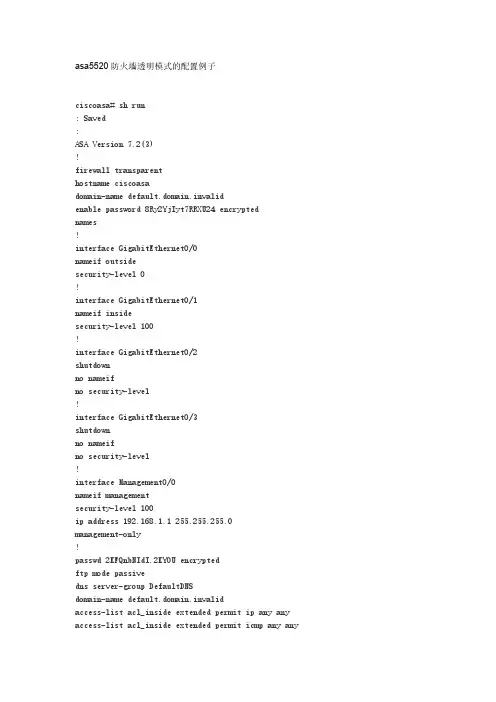

asa5520防火墙透明模式的配置例子ciscoasa# sh run: Saved:ASA Version 7.2(3)!firewall transparenthostname ciscoasadomain-name default.domain.invalidenable password 8Ry2YjIyt7RRXU24 encryptednames!interface GigabitEthernet0/0nameif outsidesecurity-level 0!interface GigabitEthernet0/1nameif insidesecurity-level 100!interface GigabitEthernet0/2shutdownno nameifno security-level!interface GigabitEthernet0/3shutdownno nameifno security-level!interface Management0/0nameif managementsecurity-level 100ip address 192.168.1.1 255.255.255.0management-only!passwd 2KFQnbNIdI.2KYOU encryptedftp mode passivedns server-group DefaultDNSdomain-name default.domain.invalidaccess-list acl_inside extended permit ip any any access-list acl_inside extended permit icmp any anyaccess-list acl_outside extended permit tcp any any eq 3306access-list acl_outside extended permit tcp any any eq wwwaccess-list acl_outside extended permit tcp any any eq 8080access-list acl_outside extended permit tcp any any eq httpsaccess-list acl_outside extended permit tcp any any eq sqlnetaccess-list acl_outside extended permit tcp any any eq ftpaccess-list acl_outside extended permit tcp any any eq 1433access-list acl_outside extended permit esp any anyaccess-list acl_outside extended permit udp any any eq isakmpaccess-list acl_outside extended permit tcp any any eq pop3access-list acl_outside extended permit tcp any any eq smtpaccess-list acl_outside extended permit icmp any anypager lines 24mtu outside 1500mtu inside 1500mtu management 1500ip address 172.16.177.208 255.255.255.0no failovericmp unreachable rate-limit 1 burst-size 1asdm image disk0:/ASDM-523.BINno asdm history enablearp timeout 14400access-group acl_outside in interface outsideaccess-group acl_inside in interface insidetimeout xlate 3:00:00timeout conn 0:20:00 half-closed 0:10:00 udp 0:02:00 icmp 0:00:02timeout sunrpc 0:10:00 h323 0:05:00 h225 1:00:00 mgcp 0:05:00 mgcp-pat 0:05:00 timeout sip 0:30:00 sip_media 0:02:00 sip-invite 0:03:00 sip-disconnect 0:02:00 timeout uauth 0:05:00 absolutehttp server enablehttp 192.168.1.0 255.255.255.0 managementhttp 0.0.0.0 0.0.0.0 insideno snmp-server locationno snmp-server contactsnmp-server enable traps snmp authentication linkup linkdown coldstarttelnet timeout 5ssh timeout 5console timeout 0!class-map inspection_defaultmatch default-inspection-traffic!!policy-map type inspect dns preset_dns_mapparametersmessage-length maximum 512policy-map global_policyclass inspection_defaultinspect dns preset_dns_mapinspect ftpinspect h323 h225inspect h323 rasinspect rshinspect rtspinspect esmtpinspect sqlnetinspect skinnyinspect sunrpcinspect xdmcpinspect sipinspect netbiosinspect tftpinspect pptp!service-policy global_policy globalusername cisco password 3USUcOPFUiMCO4Jk encryptedprompt hostname contextCryptochecksum:4682fd668f251c28d32a0cb82a3ac5f3: endciscoasa#注意点:语句ip address 172.16.177.208 255.255.255.0是在interface GigabitEthernet0/0下配的,自己跑到外面来了,如果不配这个,好像ping不通。
CiscoASA防⽕墙详细图⽂配置实例解析Cisco ASA 防⽕墙图⽂配置实例本⽂是基于ASA5540 和ASA5520 的配置截图所做的⼀篇配置⽂档,从最初始的配置开始:1、连接防⽕墙登陆与其他的Cisco 设备⼀样,⽤Console 线连接到防⽕墙,初始特权密码为空。
2、配置内部接⼝和IP 地址进⼊到接⼝配置模式,配置接⼝的IP 地址,并指定为inside。
防⽕墙的地址配置好后,进⾏测试,确认可以和防⽕墙通讯。
3、⽤dir 命令查看当前的Image ⽂件版本。
4、更新Image ⽂件。
准备好TFTP 服务器和新的Image ⽂件,开始更新。
5、更新ASDM。
6、更新完成后,再⽤dir 命令查看7、修改启动⽂件。
以便于ASA 防⽕墙能够从新的Image 启动8、存盘,重启9、⽤sh version 命令验证启动⽂件,可以发现当前的Image ⽂件就是更新后的10、设置允许⽤图形界⾯来管理ASA 防⽕墙表⽰内部接⼝的任意地址都可以通过http 的⽅式来管理防⽕墙。
11、打开浏览器,在地址栏输⼊防⽕墙内部接⼝的IP 地址选择“是”按钮。
12、出现安装ASDM 的画⾯选择“Install ASDM Launcher and Run ASDM”按钮,开始安装过程。
13、安装完成后会在程序菜单中添加⼀个程序组14、运⾏ASDM Launcher,出现登陆画⾯15、验证证书单击“是”按钮后,开始登陆过程16、登陆进去后,出现防⽕墙的配置画⾯,就可以在图形界⾯下完成ASA 防⽕墙的配置17、选择⼯具栏的“Configuration”按钮18、选择“Interface”,对防⽕墙的接⼝进⾏配置,这⾥配置g0/3接⼝选择g0/3 接⼝,并单击右边的“Edit”按钮19、配置接⼝的 IP 地址,并将该接⼝指定为 outside单击OK 后,弹出“Security Level Change”对话框,单击OK20、编辑g0/1 接⼝,并定义为DMZ 区域21、接⼝配置完成后,要单击apply 按钮,以应⽤刚才的改变,这⼀步⼀定不能忘22、设置静态路由单击Routing->Static Route->Add23、设置enable 密码24、允许ssh ⽅式登录防⽕墙25、增加⽤户定义ssh ⽤本地数据库验证26、⽤ssh 登录测试登录成功27、建⽴动态NAT 转换选择Add Dynamic NAT RuleInterface 选择inside,Source 处输⼊any单击Manage 按钮单击add,增加⼀个地址池Interface 选择Outside,选择PAT,单击Add 按钮。
客户需求说明:外网进来一个专线和8个IP地址,114.113.159.246—253,子网掩码255.255.255.192,对外网关114.113.159.254。
由于客户还没有搬进办公区,所以VLAN划分以及策略上的一些设置需要全部搬过来之后才能确定,目前的需求是,所有的点,大约150个左右,都能上网即可,具体策略等全部搬过来之后再定。
设备配置:ASA配置(管理地址192.168.0.1):ciscoasa# sh run: Saved:ASA Version 7.0(8)!hostname ciscoasaenable password 8Ry2YjIyt7RRXU24 encryptedpasswd 2KFQnbNIdI.2KYOU encryptednamesdns-guard!interface GigabitEthernet0/0 外网接口nameif outside 接口名security-level 0 安全级别ip address 114.113.159.247 255.255.255.192 ip地址!interface GigabitEthernet0/1 内网接口nameif inside 接口名security-level 100 安全级别ip address 192.168.0.1 255.255.255.0 ip地址!interface GigabitEthernet0/2shutdownno nameifno security-levelno ip address!interface GigabitEthernet0/3shutdownno nameifno security-levelno ip address!interface Management0/0shutdownno nameifno security-levelno ip address!ftp mode passiveaccess-list Per_inside extended permit icmp any any列表名扩展的允许icmp包来自内网任何机器access-list Per_inside extended permit ip any anyip包access-list Per_outside extended permit icmp any anyicmp保来自外网任意地址pager lines 24mtu outside 1500mtu inside 1500no failoverno asdm history enablearp timeout 14400global (outside) 8 interface nat外网接口nat (inside) 8 192.168.0.0 255.255.255.0 nat内网地址access-group Per_outside in interface outside 将列表挂在接口上access-group Per_inside in interface insideroute outside 0.0.0.0 0.0.0.0 114.113.159.254 1 静态路由到出接口下一跳timeout xlate 3:00:00timeout conn 1:00:00 half-closed 0:10:00 udp 0:02:00 icmp 0:00:02timeout sunrpc 0:10:00 h323 0:05:00 h225 1:00:00 mgcp 0:05:00timeout mgcp-pat 0:05:00 sip 0:30:00 sip_media 0:02:00timeout uauth 0:05:00 absoluteno snmp-server locationno snmp-server contactsnmp-server enable traps snmp authentication linkup linkdown coldstart crypto ipsec security-association lifetime seconds 28800crypto ipsec security-association lifetime kilobytes 4608000telnet timeout 5ssh timeout 5console timeout 0!class-map inspection_defaultmatch default-inspection-traffic!!policy-map global_policyclass inspection_defaultinspect dns maximum-length 512inspect ftpinspect h323 h225inspect h323 rasinspect netbiosinspect rshinspect rtspinspect skinnyinspect esmtpinspect sqlnetinspect sunrpcinspect tftpinspect sipinspect xdmcp!service-policy global_policy globalCryptochecksum:d41d8cd98f00b204e9800998ecf8427e: end3560G配置(管理地址192.168.0.2):3560G#sh runBuilding configuration...Current configuration : 2883 bytes!version 12.2no service padservice timestamps debug uptimeservice timestamps log uptimeno service password-encryption!hostname 3560G!enable password cisco!no aaa new-modelsystem mtu routing 1500ip subnet-zero!!!!no file verify autospanning-tree mode pvstspanning-tree extend system-id!vlan internal allocation policy ascending!interface GigabitEthernet0/1 进入接口switchport trunk encapsulation dot1q 封装trunk switchport mode trunk trunk模式!interface GigabitEthernet0/2switchport trunk encapsulation dot1qswitchport mode trunk!interface GigabitEthernet0/3switchport trunk encapsulation dot1qswitchport mode trunk!interface GigabitEthernet0/4switchport trunk encapsulation dot1qswitchport mode trunk!interface GigabitEthernet0/5switchport trunk encapsulation dot1qswitchport mode trunk!interface GigabitEthernet0/6switchport trunk encapsulation dot1qswitchport mode trunkinterface GigabitEthernet0/7 switchport trunk encapsulation dot1q switchport mode trunk!interface GigabitEthernet0/8 switchport trunk encapsulation dot1q switchport mode trunk!interface GigabitEthernet0/9 switchport trunk encapsulation dot1q switchport mode trunk!interface GigabitEthernet0/10 switchport trunk encapsulation dot1q switchport mode trunk!interface GigabitEthernet0/11 switchport trunk encapsulation dot1q switchport mode trunk!interface GigabitEthernet0/12 switchport trunk encapsulation dot1q switchport mode trunk!interface GigabitEthernet0/13 switchport trunk encapsulation dot1q switchport mode trunk!interface GigabitEthernet0/14 switchport trunk encapsulation dot1q switchport mode trunk!interface GigabitEthernet0/15 switchport trunk encapsulation dot1q switchport mode trunk!interface GigabitEthernet0/16 switchport trunk encapsulation dot1q switchport mode trunk!interface GigabitEthernet0/17 switchport trunk encapsulation dot1q switchport mode trunkinterface GigabitEthernet0/18 switchport trunk encapsulation dot1q switchport mode trunk!interface GigabitEthernet0/19 switchport trunk encapsulation dot1q switchport mode trunk!interface GigabitEthernet0/20 switchport trunk encapsulation dot1q switchport mode trunk!interface GigabitEthernet0/21 switchport trunk encapsulation dot1q switchport mode trunk!interface GigabitEthernet0/22 switchport trunk encapsulation dot1q switchport mode trunk!interface GigabitEthernet0/23 switchport trunk encapsulation dot1q switchport mode trunk!interface GigabitEthernet0/24 switchport trunk encapsulation dot1q switchport mode trunk!interface GigabitEthernet0/25!interface GigabitEthernet0/26!interface GigabitEthernet0/27!interface GigabitEthernet0/28!interface Vlan1ip address 192.168.0.2 255.255.255.0 !ip classlessip http server!!control-plane!!line con 0line vty 0 4password ciscologinline vty 5 15login!End2918配置(管理地址192.168.0.3-9,13):2918-1#sh runBuilding configuration...Current configuration : 1322 bytes!version 12.2no service padservice timestamps debug datetime msecservice timestamps log datetime msecno service password-encryption!hostname 2918-1 设备名:2918-1/8 !boot-start-markerboot-end-marker!enable password cisco!no aaa new-modelsystem mtu routing 1500ip subnet-zero!!!!!!spanning-tree mode pvstspanning-tree extend system-id!vlan internal allocation policy ascending!!interface FastEthernet0/1 !interface FastEthernet0/2 !interface FastEthernet0/3 !interface FastEthernet0/4 !interface FastEthernet0/5 !interface FastEthernet0/6 !interface FastEthernet0/7 !interface FastEthernet0/8 !interface FastEthernet0/9 !interface FastEthernet0/10 !interface FastEthernet0/11 !interface FastEthernet0/12 !interface FastEthernet0/13 !interface FastEthernet0/14 !interface FastEthernet0/15 !interface FastEthernet0/16 !interface FastEthernet0/17 !interface FastEthernet0/18 !interface FastEthernet0/19 !interface FastEthernet0/20 !interface FastEthernet0/21 !interface FastEthernet0/22!interface FastEthernet0/23!interface FastEthernet0/24!interface GigabitEthernet0/1!interface GigabitEthernet0/2!interface Vlan1ip address 192.168.0.3 255.255.255.0no ip route-cache!ip http server!control-plane!!line con 0line vty 0 4password ciscologinline vty 5 15login!end施工总结:在项目实施过程中遇到一些问题,譬如在ASA上做配置的时候,将原来成功的配置贴上去之后进行测试,发现不起作用,后来用2918交换机模拟PC却没有问题。
ASG5520使用手册一、产品概述ASG5520是一款高性能的网络安全设备,具有防火墙、入侵检测、内容过滤等功能,适用于企业和家庭用户的网络安全防护。
本设备采用最新的网络安全技术,提供全面的安全防护,并可灵活配置以满足不同用户的需求。
二、设备安装1.将ASG5520设备放置在适当的位置,确保设备周围有足够的空间以便散热。
2.连接电源线并将其插入电源插座,确保设备正常供电。
3.连接网线并将其插入网络接口,确保设备能够正常访问网络。
4.打开设备的电源开关,等待设备启动完成。
三、系统配置1.通过浏览器访问设备的IP地址,进入设备的Web界面。
2.在登录界面输入用户名和密码,进入设备的配置页面。
3.根据需求配置设备的网络接口、安全策略等基本参数。
4.根据实际需求,可以进一步配置设备的高级功能,如入侵检测、内容过滤等。
四、网络配置1.在网络配置页面,可以配置设备的IP地址、子网掩码等网络参数。
2.可以配置设备的默认网关和DNS服务器地址。
3.可以配置设备的网络接口,包括接口类型、接口参数等。
4.可以配置设备的路由表,以实现不同网络之间的通信。
五、安全管理1.在安全管理页面,可以配置设备的安全策略,包括访问控制、防火墙规则等。
2.可以配置设备的身份认证和访问控制,以确保设备的安全性。
3.可以配置设备的安全日志,以便对安全事件进行记录和分析。
4.可以定期更新设备的病毒库和安全补丁,以确保设备的安全性。
六、故障排除1.检查设备的电源和网线是否正常连接。
2.检查设备的网络接口是否正常工作。
3.检查设备的配置是否正确。
4.如果以上步骤无法解决问题,可以尝试重启设备,看是否能够解决问题。
如果问题仍然存在,建议联系技术支持人员进行进一步排查和解决。
七、高级设置1、可以配置设备的定时任务,以便自动执行一些计划任务。
2、可以配置设备的SNMP参数,以便通过SNMP协议进行管理。
3、可以配置设备的流量控制参数,以便对设备的数据流量进行管理。
CISCO 5520防火墙配置实例本人在项目中已经两次接触到思科5500系列防火墙的配置应用了,根据项目的需求不同,详细的配置也不一样,因此汇总了一个通用版本的思科5500系列防火墙的配置,不详之处,请各位大虾给予指点,谢谢!CD-ASA5520# show run : Saved:ASA Version 7.2(2)!hostname CD-ASA5520 &nb sp; //给防火墙命名domain-name default.domain.invalid //定义工作域enable password 9jNfZuG3TC5tCVH0 encrypted //进入特权模式的密码namesdns-guard !内网接口:duplex full //接口作工模式:xx,半双,自适应nameif inside //为端口命名:内部接口inside security-level 100 //设置安全级别0~100值越大越安全ip address 192.168.1.1 255.255.255.0 //设置本端口的IP地址!外网接口nameif outside //为外部端口命名:外部接口outsidesecurity-level 0ip address 202.98.131.122 255.255.255.0 //IP地址配置!nameif dmzsecurity-level 50ip address 192.168.2.1 255.255.255.0!shutdownno nameifno security-levelno ip address !防火墙管理地址shutdownno nameifno security-levelno ip address !passwd 2KFQnbNIdI.2KYOU encryptedftp mode passiveclock timezone CST 8dns server-group DefaultDNSdomain-name default.domain.invalidaccess-list outside_permit extended permit tcp any interface outside eq 3389//访问控制列表access-list outside_permit extended permit tcp any interface outside range 300 30010//允许外部任何用户可以访问outside 接口的300-30010的端口。
CISCOASA5520配置手册CISCO ASA5520配置手册CD-ASA5520# show run: Saved:ASA V ersion 7.2(2)!hostname CD-ASA5520 //给防火墙命名domain-name default.domain.invalid //定义工作域enable password 9jNfZuG3TC5tCVH0 encrypted // 进入特权模式的密码Namesdns-guard!interface GigabitEthernet0/0 //内网接口:duplex full //接口作工模式:全双工,半双,自适应nameif inside //为端口命名:内部接口insidesecurity-level 100 //设置安全级别0~100 值越大越安全ip address 192.168.1.1 255.255.255.0 //设置本端口的IP地址!interface GigabitEthernet0/1 //外网接口nameif outside //为外部端口命名:外部接口outsidesecurity-level 0ip address 202.98.131.122 255.255.255.0 //IP地址配置!interface GigabitEthernet0/2nameif dmzsecurity-level 50ip address 192.168.2.1 255.255.255.0!interface GigabitEthernet0/3Shutdownno nameifno security-levelno ip address!interface Management0/0 //防火墙管理地址shutdownno nameifno security-levelno ip address!passwd 2KFQnbNIdI.2KYOU encryptedftp mode passiveclock timezone CST 8dns server-group DefaultDNSdomain-name default.domain.invalidaccess-list outside_permit extended permit tcp any interface outside eq 3389//访问控制列表access-list outside_permit extended permit tcp any interface outside range 30000 30010//允许外部任何用户可以访问outside 接口的30000-30010的端口。
Cisco ASA 防火墙图文配置实例2010 年2 月15 日本文是基于笔者2008 年在原单位配置ASA5540 和ASA5520 的配置截图所做的一篇配置文档,从最初始的配置开始:1、连接防火墙登陆与其他的Cisco 设备一样,用Console 线连接到防火墙,初始特权密码为空。
2、配置内部接口和IP 地址进入到接口配置模式,配置接口的IP 地址,并指定为inside。
防火墙的地址配置好后,进行测试,确认可以和防火墙通讯。
3、用dir 命令查看当前的Image 文件版本。
4、更新Image 文件。
准备好TFTP 服务器和新的Image 文件,开始更新。
5、更新ASDM。
6、更新完成后,再用dir 命令查看7、修改启动文件。
以便于ASA 防火墙能够从新的Image 启动8、存盘,重启9、用sh version 命令验证启动文件,可以发现当前的Image 文件就是更新后的10、设置允许用图形界面来管理ASA 防火墙表示内部接口的任意地址都可以通过http 的方式来管理防火墙。
11、打开浏览器,在地址栏输入防火墙内部接口的IP 地址选择“是”按钮。
12、出现安装ASDM 的画面选择“Install ASDM Launcher and Run ASDM”按钮,开始安装过程。
13、安装完成后会在程序菜单中添加一个程序组14、运行ASDM Launcher,出现登陆画面15、验证证书单击“是”按钮后,开始登陆过程16、登陆进去后,出现防火墙的配置画面,就可以在图形界面下完成ASA 防火墙的配置17、选择工具栏的“Configuration”按钮18、选择“Interface”,对防火墙的接口进行配置,这里配置g0/3接口选择g0/3 接口,并单击右边的“Edit”按钮19、 配置接口的 IP 地址,并将该接口指定为 outside单击OK 后,弹出“Security Level Change”对话框,单击OK20、编辑g0/1 接口,并定义为DMZ 区域21、接口配置完成后,要单击apply 按钮,以应用刚才的改变,这一步一定不能忘22、设置静态路由单击Routing->Static Route->Add23、设置enable 密码24、允许ssh 方式登录防火墙25、增加用户定义ssh 用本地数据库验证26、用ssh 登录测试登录成功27、建立动态NAT 转换选择Add Dynamic NAT RuleInterface 选择inside,Source 处输入any单击Manage 按钮单击add,增加一个地址池Interface 选择Outside,选择PAT,单击Add 按钮单击OK完成了添加动态NAT 转换28、静态NAT 转换由于笔者2009 年离开了原单位,有些配置的截图没有做,新单位又没有ASA 防火墙,只好参考《ASA8.0/ASDM6.0 测试报告》的截图和文档来完成本文,并将该文档中部分常用的配置联接在本文后,对该文的作者表示感谢。
如何使用vmware和GNS3模拟ASA
第一部分:首先手头的文件:
1.GNS 3
2.ASA模拟器
3.Vmware
4.
5.ASDM软件
6.
7.
8.rules 文件
接口分布规则:
R0 F0/0 172.16.0.100
R1 F0/0 172.16.1.100
R2 F0/0 172.16.2.100
ASA E0/0 172.16.0.200
ASA E0/1 172.16.1.200
ASA E0/2 172.16.2.200
Loopback0 172.16.0.2
Loopback1 172.16.1.2
Loopback2 172.16.2.2
第二部分,具体实施,分成几个步骤来做:
第一:在装有windows的主机上建立3个环回口,并且为每个接口配置地址。
第二:运行安装有asa软件的linux系统,此系统安装在vmware上,其实就是启动vmware。
第三:实现asa的E0/0----Loopback 0, E0/1----Loopback 1, E0/2----Loopback 2之间的桥接
3.1.首先实现vmware中vmnet和loopback口的桥接
Vmnet 0-----Loopback 0,Vmnet 1-----Loopback 1,Vmnet 2-----Loopback 2,
3.2 再实现vmware中vmnet和E0/0口的桥接
Vmnet 0----E0/0,Vmnet 1----E0/1,Vmnet 2----E0/2
第四,实现本地环回口和路由器的桥接,即:
Loopback 0-----R0 F0/0,Loopback 1-----R1 F0/0,Loopback 2-----R2 F0/0
4.1,首先运行GNS 3,取出三个路由分别和本地接口互联
实际上C0桥接到R0,C1桥接到R1……,就像下图
最后效果就如下所示啦!
第五最后,如果使用telnet 登陆到asa服务器和用asdm来管理asa呢?
5.1 用telnet 来登陆到asa
首先进入vmware 设置串口连接管道,注意 \\.\pipe\ASA
注意,设置管道以后不能通过telnet直接登陆到ASA,需要借助一个软件nptp.exe,安装好以后,edit-new添加一个新连接,做好如图设置,端口号4000 保存连接后,状态为ready;
然后打开vmware中的ASA系统,会显示如下状态,放置不用管他【内核已运行】!
使用telnet 登录127.0.0.1 port 4000 即可!
6、如何实现asdm来界面管理ASA呢?
Asa需要一个bin文件的支持才可以页面式管理!首先为asa打开http服务:ciscoasa(config)# int e0/1 【dmz接口】
ciscoasa(config-if)# http server enable
ciscoasa(config)# http 0 0 inside
ciscoasa(config)# username fanghao password fanghao privilege 15
接下来利用tftp服务器拷贝一个bin文件补丁到ASA的ios中来支持页面管理。
Copy tftp disk0
Ok,大功告成,测一把!
打开浏览器:输入:https://172.16.0.200/
安装ASDM Launcher才能页面具体管理,点击install输入用户名和密码
安装软件
完毕后,点击Run ASDM
这个时候出了一个验证的故障
Asa 镜像太高,不支持ASDM ,这是我们通过一下方式解决即可!
安装并进入tool选项调节如下
同时把rule文件中的文字copy到Rules 下的Customize Rules中,忽略小错误,不要关闭fiddler 软件。
再次登录,哈哈,ASDM的面目终于现实出来,剩下事情就是实验吧!
