超声波换能器原理超声波换能器是一种能够将电能转化为超声波能量的装置，它在医疗、工业、生活等领域都有着广泛的应用。

超声波换能器的原理是基于压电效应，通过压电晶体的振动来产生超声波。

本文将介绍超声波换能器的原理及其应用。

超声波换能器是利用压电效应将电能转化为机械能，再将机械能转化为超声波能量的装置。

压电效应是指某些晶体在受到外力作用时会产生电荷分布不均，从而产生电势差的现象。

当外加电压施加在压电晶体上时，晶体会发生形变，产生机械振动。

这种振动会以超声波的形式传播出去。

超声波换能器通常由压电晶体、声阻抗匹配层、声透镜、保护层等部分组成。

压电晶体是超声波换能器的核心部件，它能够将电能转化为机械能，产生超声波。

声阻抗匹配层用于提高能量传输效率，减少反射损失。

声透镜用于聚焦超声波，控制超声波的传播方向和范围。

保护层则用于保护压电晶体不受外界环境的影响。

超声波换能器在医疗领域有着广泛的应用。

它可以用于超声波造影、超声波治疗、超声波手术等方面。

在超声波造影中，超声波换能器将电能转化为超声波能量，通过人体组织的不同反射特性来获取影像信息。

在超声波治疗中，超声波换能器的超声波能量可以用于治疗肿瘤、消炎止痛等。

在超声波手术中，超声波换能器可以用于切割、凝固组织，实现无创手术。

除医疗领域外，超声波换能器还在工业领域有着重要的应用。

例如超声波清洗、超声波焊接、超声波测厚等方面。

在超声波清洗中，超声波换能器的超声波能量可以将污垢从物体表面去除，实现高效清洗。

在超声波焊接中，超声波换能器可以利用超声波的振动作用将材料焊接在一起。

在超声波测厚中，超声波换能器可以利用超声波的穿透性来测量材料的厚度。

总之，超声波换能器是一种能够将电能转化为超声波能量的装置，其原理是基于压电效应。

它在医疗、工业、生活等领域都有着广泛的应用。

通过对超声波换能器原理的深入了解，我们可以更好地应用和改进这一技术，为人类的生活和工作带来更多的便利和效益。

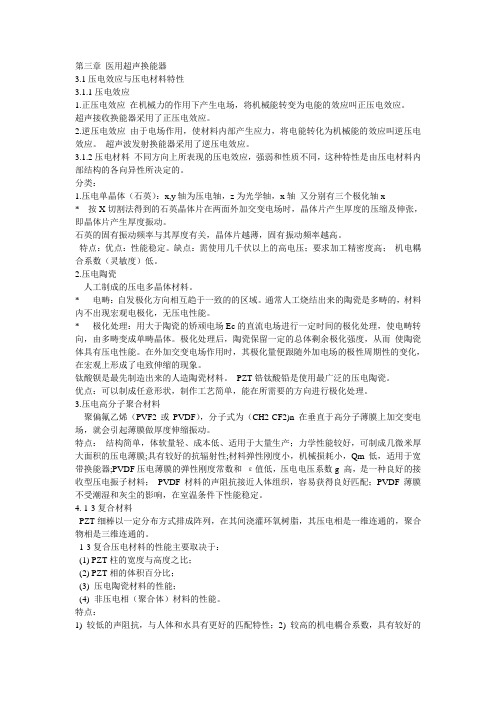

第三章医用超声换能器3.1压电效应与压电材料特性3.1.1压电效应1.正压电效应在机械力的作用下产生电场，将机械能转变为电能的效应叫正压电效应。

超声接收换能器采用了正压电效应。

2.逆压电效应由于电场作用，使材料内部产生应力，将电能转化为机械能的效应叫逆压电效应。

超声波发射换能器采用了逆压电效应。

3.1.2压电材料不同方向上所表现的压电效应，强弱和性质不同，这种特性是由压电材料内部结构的各向异性所决定的。

分类：1.压电单晶体（石英）：x,y轴为压电轴，z为光学轴，x轴又分别有三个极化轴x* 按X切割法得到的石英晶体片在两面外加交变电场时，晶体片产生厚度的压缩及伸张，即晶体片产生厚度振动。

石英的固有振动频率与其厚度有关，晶体片越薄，固有振动频率越高。

特点：优点：性能稳定。

缺点：需使用几千伏以上的高电压；要求加工精密度高；机电耦合系数（灵敏度）低。

2.压电陶瓷人工制成的压电多晶体材料。

* 电畴：自发极化方向相互趋于一致的的区域。

通常人工烧结出来的陶瓷是多畴的，材料内不出现宏观电极化，无压电性能。

* 极化处理：用大于陶瓷的矫顽电场Ec的直流电场进行一定时间的极化处理，使电畴转向，由多畴变成单畴晶体。

极化处理后，陶瓷保留一定的总体剩余极化强度，从而使陶瓷体具有压电性能。

在外加交变电场作用时，其极化量便跟随外加电场的极性周期性的变化，在宏观上形成了电致伸缩的现象。

钛酸钡是最先制造出来的人造陶瓷材料。

PZT锆钛酸铅是使用最广泛的压电陶瓷。

优点：可以制成任意形状，制作工艺简单，能在所需要的方向进行极化处理。

3.压电高分子聚合材料聚偏氟乙烯（PVF2或PVDF），分子式为（CH2-CF2)n 在垂直于高分子薄膜上加交变电场，就会引起薄膜做厚度伸缩振动。

特点：结构简单，体软量轻、成本低、适用于大量生产；力学性能较好，可制成几微米厚大面积的压电薄膜;具有较好的抗辐射性;材料弹性刚度小，机械损耗小，Qm低，适用于宽带换能器;PVDF压电薄膜的弹性刚度常数和ε值低，压电电压系数g 高，是一种良好的接收型压电振子材料；PVDF材料的声阻抗接近人体组织，容易获得良好匹配；PVDF薄膜不受潮湿和灰尘的影响，在室温条件下性能稳定。

换能器原理
换能器是一种能够将一种形式的能量转换成另一种形式的装置。

它通过使用物理原理将能量从一个系统转移到另一个系统。

换能器的工作原理主要基于以下几个原理：电-声转换、声-电
转换、磁-电转换、电-热转换等。

首先考虑电-声转换。

在换能器中使用的电-声转换原理是压电
效应。

压电材料由于内部存在电偶极矩，在受到外部机械压力时会产生电荷分离。

当外加电场与压电材料的极化方向一致时，压电材料会发生形变，产生声波。

接下来是声-电转换。

使用声-电转换来实现换能器功能的一个
常用原理是压电效应的逆过程，即压电材料在受到声波作用时会发生振动，形成压电势差。

这个势差可以被外部电路感知并转化为电信号。

磁-电转换是另一种常见的换能器原理。

磁-电转换是利用磁感
应效应。

当一个导体在磁场中运动时，会产生电动势。

这个原理被用来制造感应发电机，将机械能转换成电能，并被广泛应用于发电和能量收集领域。

此外，还有一些换能器原理基于电-热转换。

这些换能器使用
材料的电阻加热效应或热电效应，将电能转换为热能。

这些换能器通常用于加热器，如电热水壶和电吹风等。

综上所述，换能器利用多种物理原理将一种形式的能量转换成
另一种形式。

这些原理包括电-声转换、声-电转换、磁-电转换以及电-热转换。

通过巧妙地设计和应用这些原理，换能器在许多领域中发挥着重要作用，如声学、电子学、能源等。

换能器工作原理
换能器是一种能够将一种形式的能量转换为另一种形式的装置。

它的工作原理基于能量转换的基本原理，通过改变能量的形式来实现不同能量间的转换。

在电子领域中，换能器通常指的是能将电能转换为其他形式能量的装置。

其中最常见的是将电能转换为机械能的电动机，以及将机械能转换为电能的发电机。

电动机的工作原理是利用电流在磁场中产生力矩，从而实现旋转运动。

当电流通过电动机的线圈时，会在线圈周围产生一个磁场。

这个磁场与电动机内部的磁场相互作用，产生力矩使电动机开始旋转。

这样，电能就被转换为了机械能，实现了能量的转换。

发电机的工作原理则是相反的过程。

当发电机旋转时，机械能驱动转子转动，同时在线圈和磁场之间产生感应电动势。

这个感应电动势会使电流在线圈中流动，并且产生出电能。

这样，机械能被转换为了电能，实现了能量的转换。

除了电力领域中的换能器，还有许多其他领域中的换能器。

例如，声音换能器能将声能转换为电能，光电池能将光能转换为电能，热电换能器能将热能转换为电能等等。

这些换能器都利用不同的物理原理实现能量的转换，从而在各个领域中发挥着重要的作用。

总之，换能器通过改变能量的形式，实现了不同形式能量之间
的转换。

无论是电能转换为机械能的电动机，还是机械能转换为电能的发电机，都是以能量转换的基本原理为基础实现的。

这些换能器在各个领域中都发挥着重要的作用。

一文读懂换能器换能器的英文名称是transducer，用于实现不同形式的能量相互转换的仪器或器件可以通称为换能器。

例如：电能与声能转换、电能与磁能转换、电能与机械能转挨、电能与光能转换、电能与化学能转换、电能与热能转换等等，在水声领域中常把声呐换能器、水声换能器、电声换能器统称换能器。

水声换能器水声换能器是完成水下电声信号转换的器件，它是电子设备与水下信号声场间相互联系的纽带。

鉴定一部水声仪器性能的好坏，往往是首先看它的换能器性能如何。

水声换能器的分类按工作形式可分为发射换能器和接收换能器；按结构形式可分为球形换能器、圆管换能器、弯曲圆盘换能器、复合棒换能器、镶拼圆环换能器、弯张换能器、矢量水听器和光纤水听器等等；按电场性换能材料可分为压电单晶、压电陶瓷（如钛酸钡、PZT）、压电薄膜（如PVDF）、压电复合材料（如1-3压电复合材料）和弛豫型铁电单晶等等；按磁场性的换能材料可分为电动式、电磁式、磁致伸缩式、铁磁流体和超磁致伸缩稀土材料等等；其他：带有匹配层的换能器、电火花声源、MEMS水听器阵列和带有反声障板的声基阵。

声波是迄今为止人类所掌握的唯一能在海洋中远距离传递信息与传播能量的载体，由此水声换能器也被人们形象的比喻为声纳系统的“耳目”。

随着水声技术应用领域的不断拓展与延伸，在海洋资源探测开发的技术竞争、军事对抗及全面感知地球的迫切需求背景下，水声换能器技术的飞速发展成为声纳技术发展的重要前提。

水声换能器技术包含新材料、新原理、新结构和新工艺！材料技术：有源材料（压电材料和磁致伸缩材料），无源材料（吸声、反声、透声、去耦和结构）；设计技术：理论、结构和匹配设计；制作技术：加工、装配和灌封。

不同工作频率的水声换能器的应用水声换能器基阵在潜艇上的应用水声换能器的使命即是在一定频带内按规定的信号形式激发产生声波和不失真地感知与接收水中声波信号，由此换能器也被人们形象地喻为声纳系统的“耳目”。

随着水声技术应用领域的不断拓展与延伸，在海洋资源探测开发的技术竞争、军事对抗及全面感知地球的迫切需求背景下，水声换能器技术的飞速发展成为声纳技术发展的重要前提，新材料技术、精细加工技术、基础工艺技术以及数值计算分析技术等为换能器技术的快速发展提供了物质基础和技术条件。

超声波换能器超声波换能器是一种将电能转换为超声波能量的装置。

它主要由压电材料、前端传感器、电极、冷却系统等组成，具有将电能转换为机械振动能量的功能。

超声波换能器是超声技术的核心部件，尤其在医疗领域有着广泛的应用。

在医疗设备中，超声波换能器可以将电能转换为超声波能量，通过人体组织的传导与反射，获得人体内部的图像信息，从而实现医疗诊断、治疗等功能。

在工业领域，超声波换能器也被广泛应用于无损检测、清洗、焊接等各个方面。

超声波换能器的核心是压电材料。

压电材料具有压电效应，即在受到外力或压力时，可以产生电荷分离现象，从而生成电压。

常见的压电材料有石英、锆钛酸铅等。

超声波换能器中，压电材料被制作成特定形状的晶片，通过电极连接至电源，当施加电压时，晶片就会发生变形，从而产生机械振动。

这种振动可以通过前端传感器传导至工作介质中，产生超声波。

超声波换能器的前端传感器是与工作介质直接接触的部分，起到将机械振动能量转换为超声波能量的作用。

前端传感器通常由石英或陶瓷等材料制成，具有高超声波传导效率和耐腐蚀性能。

前端传感器的形状和尺寸会影响到超声波的发射和接收效果，因此需要根据具体的应用需求进行设计和选择。

超声波换能器还需要配备电极和冷却系统。

电极用于连接压电材料和电源，供给电能以使超声波换能器正常工作。

冷却系统则是为了防止超声波换能器过热而设计的，通过冷却系统可以及时散热，保证超声波换能器的长时间稳定工作。

总的来说，超声波换能器是一种重要的超声技术装置，可以将电能转换为超声波能量，并应用于医疗、工业等领域。

超声波换能器的性能取决于压电材料的选择、前端传感器的设计和冷却系统的设置。

随着技术的不断发展，超声波换能器正不断优化和改进，为各个领域的应用提供更加先进和高效的解决方案。

换能器标准11月30日一、背景介绍换能器是一种广泛应用于各种领域的设备，其性能和精度对于相关系统的性能和精度具有重要影响。

为了确保换能器的质量和性能符合相关标准和规范，制定换能器标准是非常必要的。

本次标准的制定时间为11月30日。

二、换能器标准的内容1.换能器的材料和制造工艺要求：换能器必须采用符合相关标准的材料和制造工艺，以确保其性能和精度。

2.换能器的尺寸和精度要求：换能器的尺寸和精度必须符合相关标准，以确保其在相关系统中的准确性和可靠性。

3.换能器的测试和校准要求：换能器在生产和销售前必须经过严格的测试和校准，以确保其性能和精度符合相关标准。

4.换能器的使用寿命和可靠性要求：换能器必须具有符合标准的使用寿命和可靠性，以确保其在各种环境和条件下都能正常工作。

5.换能器的安全性和环保要求：换能器必须符合相关安全和环保标准，以确保使用过程中不会对人员和环境造成伤害和污染。

三、换能器标准的实施意义1.提高换能器的质量和性能：通过实施换能器标准，可以确保换能器的材料、制造工艺、尺寸、测试和校准等方面符合相关标准和规范，从而提高换能器的质量和性能。

2.促进相关产业的发展：换能器标准的实施可以提高相关产业的技术水平和竞争力，促进相关产业的发展。

3.保障安全和环保：通过实施换能器标准，可以确保换能器的安全性和环保性能符合相关标准，从而保障人员和环境的安全。

四、总结综上所述，换能器标准的实施对于提高换能器的质量和性能、促进相关产业的发展以及保障安全和环保具有重要意义。

因此，相关企业和部门应该认真执行换能器标准，并不断优化和完善相关的标准和规范，以确保换能器的质量和性能符合相关标准和规范。

同时，与国际和国内标准组织合作开展相关培训和实践也可能会为组织带来其他优势，如获得专业认证、与业界同行交流等。

总之，为了提高相关产业的技术水平和竞争力，实施换能器标准是至关重要的。
