汽车各主要部件名称图解

汽车就像早期的自行车一样成为了每个家庭必不可少的代步工具。

要想开好车，就必须了解其性能，这还要从识别汽车的零件图开始。

这份史上最全汽车各部件图解，非常值得收藏！就算是老司机，有很多部件的名字你肯定听说过但不一定都知道在哪个位置吧。

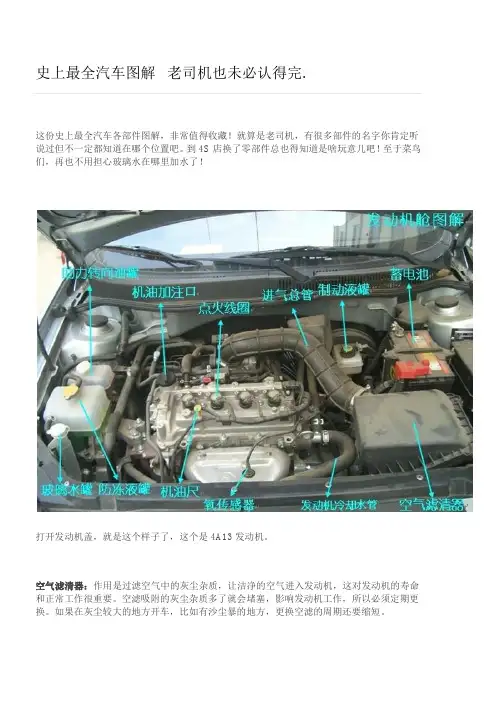

到4S店换了零部件总也得知道是啥玩意儿吧！至于菜鸟们，再也不用担心玻璃水在哪里加水了！打开发动机盖，就是这个样子了，这个是4A13发动机。

（点击图片可看大图）空气滤清器：作用是过滤空气中的灰尘杂质，让洁净的空气进入发动机，这对发动机的寿命和正常工作很重要。

空滤吸附的灰尘杂质多了就会堵塞，影响发动机工作，所以必须定期更换。

如果在灰尘较大的地方开车，比如有沙尘暴的地方，更换空滤的周期还要缩短。

蓄电池：不必多说，就是储存电能的。

一般是铅蓄电池，电解液是稀硫酸。

制动液：就平常说的刹车油。

现在小汽车的制动一般都为液压的，就是以制动液为介质将刹车踏板的力传递到制动盘上。

点火线圈：将低电压转变为高电压，通过它下面的火花塞放电产生电火花，点燃油气混合物燃烧做功。

机油：这个也不必多说，起润滑密封作用的矿物油或合成油。

发动机如果缺少了机油的润滑就会产生拉缸、抱瓦等严重问题。

助力转向油：现在小汽车的转向助力一般还是传统的液压助力，既然是液压的相应的就需要油液介质了。

当然有些车已开始使用电动助力了，这也是未来的发展趋势。

防冻液：在散热器和发动机缸体内的通道循环，用于冷却发动机的液体介质，主要是水和添加剂，因为有防冻的功能，就叫防冻液了。

玻璃水：地球人都知道，擦玻璃用的，这下你应该指导在哪里了吧。

机油尺：检测机油量的尺子。

用的时候发动机先熄火，拔出机油尺，用一块干净纸巾擦干净上面的油，然后再插入再拔出，看机油的油位，必须在尺子上的两个上下限刻度之间，不能多也不能少。

保险盒：里面有很多电气设备的保险丝，还有继电器。

小F一共有两个保险盒，另一个在驾驶室司机左下方。

具体看随车说明书。

进气口：发动机进气的入口，这个是优化后的，位置已经提高很多，老款车的进气口位置比较低，涉水时发动机容易进水。

一、车身部分（1）前保险杠组前保险杠：前保险杠皮、前保险杠下隔栅、前保险杠骨架、前保险杠支架前保险杠皮前保险杠下隔栅前保险杠骨架前保险杠支架各品牌的支架的外形不同，这只是其中的一种而已。

（2）中网组中网、中网微标（3）发动机罩组发动机罩:发动机罩、发动机罩胶条、发动机罩锁、发动机罩支撑、发动机罩铰链、发动机罩拉线、发动机罩手柄发动机罩发动机罩胶条:金属软钢管发动机罩锁发动机罩支撑（4）前叶子板前叶子板、前叶子板饰条、前叶子板灯、前叶子板内衬前叶子板前叶子板饰条前叶子板内衬（5）前内部结构前内部结构:前围、前内部结构部件（前轮罩板、前纵梁）、前罩板（前罩板盖板、前罩板导水板）、前隔板前围:隔音、隔热前内部结构部件前轮罩板总成前纵梁前罩板即引擎盖（6）前风挡组前风挡:前风挡玻璃、前风挡雨刮器、前风挡雨刮片、前风挡刮座支座、前风挡雨刮连杆、前风挡电机、前风挡清洗器泵、前风挡喷水嘴、前风挡水壶、前风挡遮阳板、前风挡内后视镜前风挡玻璃前风挡雨刮器前风挡水壶雨刮电机前风挡清洗器泵（7）后风挡组后风挡玻璃（包工料即包括工时和辅料）（8）后保险杠组后保险杠：后保险杠皮、后保险杠骨架、后保险杠骨架、后保险杠电眼（9）前门及其构件前门及其构件：前门钣金件、前门玻璃及其构件、前门后视镜、前门金属构件、前门外饰、前门内饰前门钣金件：前门壳前门玻璃及其构件：前门玻璃、前门玻璃导轨、前门玻璃绒槽、前门玻璃外压条、前门玻璃内压条、前门玻璃升降机、前门玻璃摇把、前门玻璃托架、前门玻璃三角玻璃胶条升降机前门后视镜：倒车镜总成、倒车镜调整开关前门金属构件：前门锁机构、前门铰链、前门限位器前门外饰：前门饰条、前门外拉手、前门框条密封前门内饰：前门内饰板、前门内拉手（10）行李箱及尾门后行李箱及行李箱盖：行李箱盖、行李箱盖内衬、行李箱盖铰链、行李箱盖锁机构、行李箱盖开启手柄、行李箱盖密封条、行李箱盖标牌行李箱盖（11）控制操纵台：仪表台、操纵台仪表台：仪表台壳、仪表台下护板、仪表台杂物箱、仪表台杂物箱盖、仪表台烟灰缸、仪表台空调风道操纵台：中央控制台壳体、中央控制台盖板（12）车身构件：车身侧面结构件、后围、车顶车身侧面结构件：A柱外板、A柱加强筋、A柱内衬、B柱、B柱上内衬、C柱加强筋、侧围总成、车顶边梁外板、后叶子板饰条、后轮罩内板、前门槛装饰板、后纵梁、后纵梁连接板、铰链立柱加强筋。

汽车的基本构造（图解）汽车的基本构造汽车基本组成部分汽车一般由发动机、底盘、车身和电气设备等四个基本部分组成。

一、汽车发动机：发动机是汽车的动力装置，由2大机构 5大系组成：曲柄连杆机构、配气机构、冷却系、燃料供给系、润滑系、点火系、起动系组成，但是柴油机比汽油机少一个点火系统。

1．冷却系：一般由水箱、水泵、散热器、风扇、节温器、水温表和放水开关组成。

汽车发动机采用两种冷却方式，即空气冷却和水冷却。

一般汽车发动机多采用水冷却。

2．润滑系：发动机润滑系由机油泵、集滤器、机油滤清器、油道、限压阀、机油表、感压塞及油尺等组成。

3．燃油供给系：汽油机燃油系统包括汽油箱、汽油表、汽油管、汽油滤清器、汽油泵、化油器、空气滤清器等。

柴油机燃油系统包括喷油泵、喷油器和调速器等主要部件及柴油箱、输油泵、油水分离器、柴油滤清器、喷油提前器和高、低压油管等辅助装置。

4．启动系：起动机、蓄电池。

5．点火系：火花塞、高压线、高压线圈、分电器、点火开关。

6．曲柄连杆机构：连杆、曲轴、轴瓦、飞轮、活塞、活塞环、活塞销、曲轴油封。

7．配气机构：汽缸盖、气门室盖罩凸轮轴、气门进气歧管、排气歧管、空气过滤器、消音器、三元催化增压器。

二、汽车底盘：底盘作用是支撑、安装汽车发动机及其各部件的总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。

底盘由传动系、行驶系、转向系和制动系四部分组成。

1．传动系：汽车发动机所发出的动力靠传动系传递到驱动车轮。

传动系具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能，与发动机配合工作，能保证汽车在各种工况条件下的正常行驶，并具有良好的动力性和经济性。

主要是由离合器、变速器、万向节、传动轴和驱动桥等组成。

离合器：其作用是使发动机的动力与传动装置平稳地接合或暂时地分离，以便于驾驶员进行汽车的起步、停车和换档等操作。

变速器：由变速器壳、变速器盖、第一轴、第二轴、中间轴、倒档轴、齿轮、轴承和操纵机构等机件构成，用于汽车变速和变输出扭矩。

这份史上最全汽车各部件图解，非常值得收藏！就算是老司机，有很多部件的名字你肯定听说过但不一定都知道在哪个位置吧。

到4S店换了零部件总也得知道是啥玩意儿吧！至于菜鸟们，再也不用担心玻璃水在哪里加水了！打开发动机盖，就是这个样子了，这个是4A13发动机。

空气滤清器：作用是过滤空气中的灰尘杂质，让洁净的空气进入发动机，这对发动机的寿命和正常工作很重要。

空滤吸附的灰尘杂质多了就会堵塞，影响发动机工作，所以必须定期更换。

如果在灰尘较大的地方开车，比如有沙尘暴的地方，更换空滤的周期还要缩短。

蓄电池：不必多说，就是储存电能的。

一般是铅蓄电池，电解液是稀硫酸。

制动液：就平常说的刹车油。

现在小汽车的制动一般都为液压的，就是以制动液为介质将刹车踏板的力传递到制动盘上。

点火线圈：将低电压转变为高电压，通过它下面的火花塞放电产生电火花，点燃油气混合物燃烧做功。

机油：这个也不必多说，起润滑密封作用的矿物油或合成油。

发动机如果缺少了机油的润滑就会产生拉缸、抱瓦等严重问题。

助力转向油：现在小汽车的转向助力一般还是传统的液压助力，既然是液压的相应的就需要油液介质了。

当然有些车已开始使用电动助力了，这也是未来的发展趋势。

防冻液：在散热器和发动机缸体内的通道循环，用于冷却发动机的液体介质，主要是水和添加剂，因为有防冻的功能，就叫防冻液了。

玻璃水：地球人都知道，擦玻璃用的，这下你应该指导在哪里了吧。

机油尺：检测机油量的尺子。

用的时候发动机先熄火，拔出机油尺，用一块干净纸巾擦干净上面的油，然后再插入再拔出，看机油的油位，必须在尺子上的两个上下限刻度之间，不能多也不能少。

保险盒：里面有很多电气设备的保险丝，还有继电器。

小F一共有两个保险盒，另一个在驾驶室司机左下方。

具体看随车说明书。

进气口：发动机进气的入口，这个是优化后的，位置已经提高很多，老款车的进气口位置比较低，涉水时发动机容易进水。

进气口的位置是汽车涉水深度的极限，绝对不可以超过。

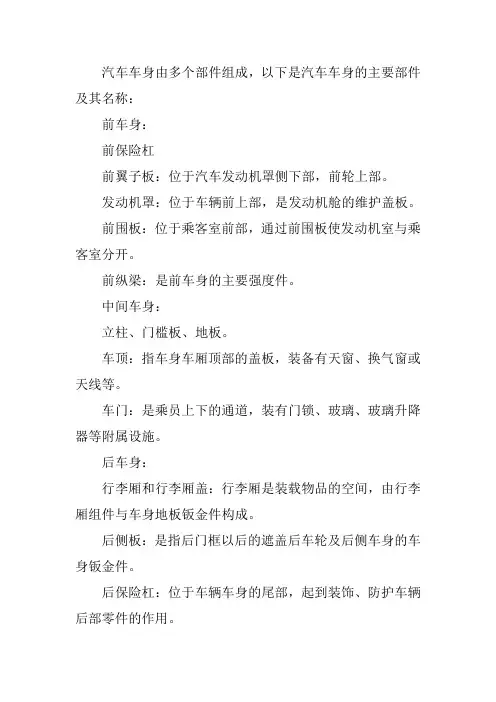

汽车车身由多个部件组成，以下是汽车车身的主要部件及其名称：
前车身：
前保险杠
前翼子板：位于汽车发动机罩侧下部，前轮上部。

发动机罩：位于车辆前上部，是发动机舱的维护盖板。

前围板：位于乘客室前部，通过前围板使发动机室与乘客室分开。

前纵梁：是前车身的主要强度件。

中间车身：
立柱、门槛板、地板。

车顶：指车身车厢顶部的盖板，装备有天窗、换气窗或天线等。

车门：是乘员上下的通道，装有门锁、玻璃、玻璃升降器等附属设施。

后车身：
行李厢和行李厢盖：行李厢是装载物品的空间，由行李厢组件与车身地板钣金件构成。

后侧板：是指后门框以后的遮盖后车轮及后侧车身的车身钣金件。

后保险杠：位于车辆车身的尾部，起到装饰、防护车辆后部零件的作用。

希望以上信息对您有帮助，如需了解更多关于汽车车身部件的信息，建议咨询专业人士或查阅相关汽车书籍文献。
