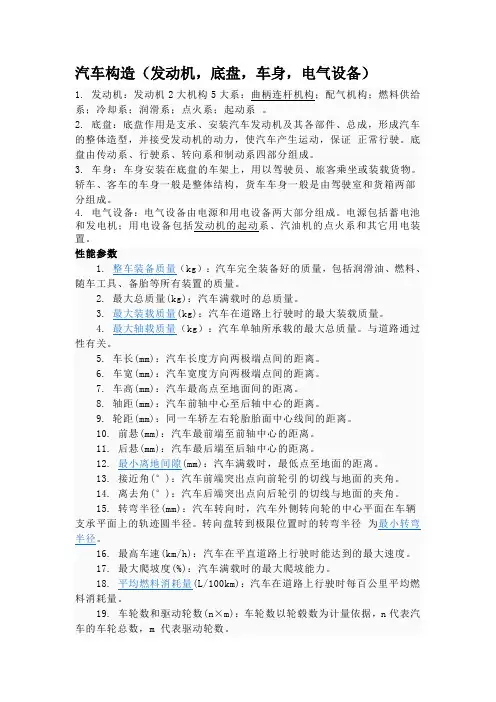

汽车构造（发动机，底盘，车身，电气设备）1. 发动机：发动机2大机构5大系：曲柄连杆机构；配气机构；燃料供给系；冷却系；润滑系；点火系；起动系。
2. 底盘：底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。
底盘由传动系、行驶系、转向系和制动系四部分组成。
3. 车身：车身安装在底盘的车架上，用以驾驶员、旅客乘坐或装载货物。
轿车、客车的车身一般是整体结构，货车车身一般是由驾驶室和货箱两部分组成。
4. 电气设备：电气设备由电源和用电设备两大部分组成。
电源包括蓄电池和发电机；用电设备包括发动机的起动系、汽油机的点火系和其它用电装置。
性能参数1. 整车装备质量（kg）：汽车完全装备好的质量，包括润滑油、燃料、随车工具、备胎等所有装置的质量。
2. 最大总质量(kg)：汽车满载时的总质量。
3. 最大装载质量(kg)：汽车在道路上行驶时的最大装载质量。
4. 最大轴载质量（kg）：汽车单轴所承载的最大总质量。
与道路通过性有关。
5. 车长(mm)：汽车长度方向两极端点间的距离。
6. 车宽(mm)：汽车宽度方向两极端点间的距离。
7. 车高(mm)：汽车最高点至地面间的距离。
8. 轴距(mm)：汽车前轴中心至后轴中心的距离。
9. 轮距(mm)：同一车轿左右轮胎胎面中心线间的距离。
10. 前悬(mm)：汽车最前端至前轴中心的距离。
11. 后悬(mm)：汽车最后端至后轴中心的距离。
12. 最小离地间隙(mm)：汽车满载时，最低点至地面的距离。
13. 接近角(°)：汽车前端突出点向前轮引的切线与地面的夹角。
14. 离去角(°)：汽车后端突出点向后轮引的切线与地面的夹角。
15. 转弯半径(mm)：汽车转向时，汽车外侧转向轮的中心平面在车辆支承平面上的轨迹圆半径。
转向盘转到极限位置时的转弯半径为最小转弯半径。
16. 最高车速(km/h)：汽车在平直道路上行驶时能达到的最大速度。
汽车就像早期的自行车一样成为了每个家庭必不可少的代步工具。
要想开好车，就必须了解其性能，这还要从识别汽车的零件图开始。

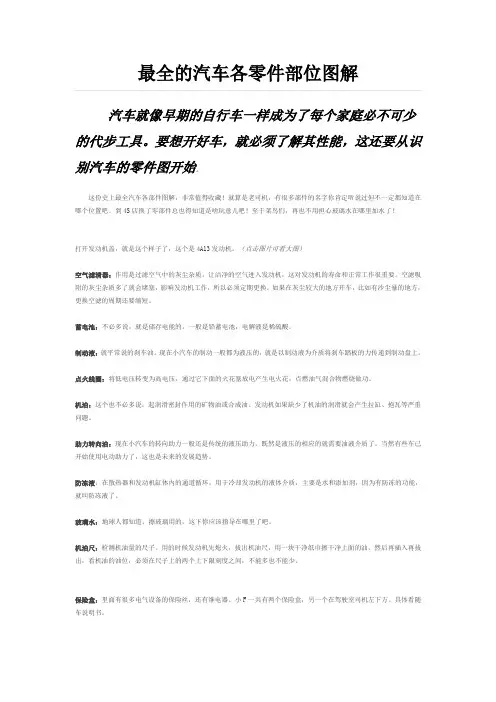

这份史上最全汽车各部件图解，非常值得收藏！就算是老司机，有很多部件的名字你肯定听说过但不一定都知道在哪个位置吧。

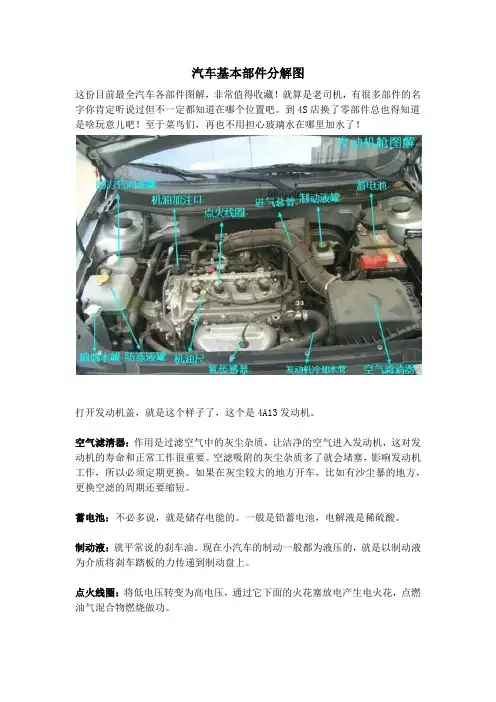

到4S店换了零部件总也得知道是啥玩意儿吧！至于菜鸟们，再也不用担心玻璃水在哪里加水了！打开发动机盖，就是这个样子了，这个是4A13发动机。
（点击图片可看大图）空气滤清器：作用是过滤空气中的灰尘杂质，让洁净的空气进入发动机，这对发动机的寿命和正常工作很重要。
空滤吸附的灰尘杂质多了就会堵塞，影响发动机工作，所以必须定期更换。
如果在灰尘较大的地方开车，比如有沙尘暴的地方，更换空滤的周期还要缩短。
蓄电池：不必多说，就是储存电能的。
一般是铅蓄电池，电解液是稀硫酸。
制动液：就平常说的刹车油。
现在小汽车的制动一般都为液压的，就是以制动液为介质将刹车踏板的力传递到制动盘上。
点火线圈：将低电压转变为高电压，通过它下面的火花塞放电产生电火花，点燃油气混合物燃烧做功。
机油：这个也不必多说，起润滑密封作用的矿物油或合成油。
发动机如果缺少了机油的润滑就会产生拉缸、抱瓦等严重问题。
助力转向油：现在小汽车的转向助力一般还是传统的液压助力，既然是液压的相应的就需要油液介质了。
当然有些车已开始使用电动助力了，这也是未来的发展趋势。
防冻液：在散热器和发动机缸体内的通道循环，用于冷却发动机的液体介质，主要是水和添加剂，因为有防冻的功能，就叫防冻液了。
玻璃水：地球人都知道，擦玻璃用的，这下你应该指导在哪里了吧。
机油尺：检测机油量的尺子。
用的时候发动机先熄火，拔出机油尺，用一块干净纸巾擦干净上面的油，然后再插入再拔出，看机油的油位，必须在尺子上的两个上下限刻度之间，不能多也不能少。
保险盒：里面有很多电气设备的保险丝，还有继电器。
小F一共有两个保险盒，另一个在驾驶室司机左下方。
具体看随车说明书。
进气口：发动机进气的入口，这个是优化后的，位置已经提高很多，老款车的进气口位置比较低，涉水时发动机容易进水。

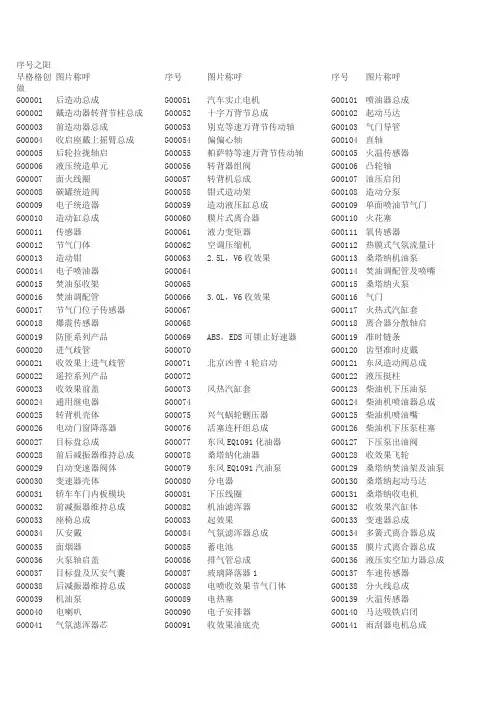

序号之阳图片称呼序号图片称呼序号图片称呼早格格创做G00001 后造动总成G00051 汽车实止电机G00101 喷油器总成G00002 戴造动器转背节柱总成G00052 十字万背节总成G00102 起动马达G00003 前造动器总成G00053 别克等速万背节传动轴G00103 气门导管G00004 收启座戴上摇臂总成G00054 偏偏心轴G00104 直轴G00005 后轮拉拢轴启G00055 帕萨特等速万背节传动轴G00105 火温传感器G00006 液压统造单元G00056 转背器组阀G00106 凸轮轴G00007 面火线圈G00057 转背机总成G00107 油压启闭G00008 碳罐统造阀G00058 钳式造动架G00108 造动分泵G00009 电子统造器G00059 造动液压缸总成G00109 单面喷油节气门G00010 造动缸总成G00060 膜片式离合器G00110 火花塞G00011 传感器G00061 液力变矩器G00111 氧传感器G00012 节气门体G00062 空调压缩机G00112 热膜式气氛流量计G00013 造动钳G00063 2.5L，V6收效果G00113 桑塔纳机油泵G00014 电子喷油器G00064 G00114 焚油调配管及喷嘴G00015 焚油泵收架G00065 G00115 桑塔纳火泵G00016 焚油调配管G00066 3.0L，V6收效果G00116 气门G00017 节气门位子传感器G00067 G00117 火热式汽缸套G00018 爆震传感器G00068 G00118 离合器分散轴启G00019 防匪系列产品G00069 ABS，EDS可锁止好速器G00119 准时链条G00020 进气歧管G00070 G00120 齿型准时皮戴G00021 收效果上进气歧管G00071 北京凶普4轮启动G00121 东风造动阀总成G00022 遥控系列产品G00072 G00122 液压挺柱G00023 收效果前盖G00073 风热汽缸套G00123 柴油机下压油泵G00024 通用继电器G00074 G00124 柴油机喷油器总成G00025 转背机壳体G00075 兴气蜗轮删压器G00125 柴油机喷油嘴G00026 电动门窗降落器G00076 活塞连杆组总成G00126 柴油机下压泵柱塞G00027 目标盘总成G00077 东风EQ1091化油器G00127 下压泵出油阀G00028 前后减振器维持总成G00078 桑塔纳化油器G00128 收效果飞轮G00029 自动变速器阀体G00079 东风EQ1091汽油泵G00129 桑塔纳焚油架及油泵G00030 变速器壳体G00080 分电器G00130 桑塔纳起动马达G00031 轿车车门内板模块G00081 下压线圈G00131 桑塔纳收电机G00032 前减振器维持总成G00082 机油滤浑器G00132 收效果汽缸体G00033 座椅总成G00083 起效果G00133 变速器总成G00034 仄安戴G00084 气氛滤浑器总成G00134 多簧式离合器总成G00035 面烟器G00085 蓄电池G00135 膜片式离合器总成G00036 火泵轴启盖G00086 排气管总成G00136 液压实空加力器总成G00037 目标盘及仄安气囊G00087 玻璃降落器1 G00137 车速传感器G00038 后减振器维持总成G00088 电喷收效果节气门体G00138 分火线总成G00039 机油泵G00089 电热塞G00139 火温传感器G00040 电喇叭G00090 电子安排器G00140 马达吸铁启闭G00041 气氛滤浑器芯G00091 收效果油底壳G00141 雨刮器电机总成G00042 起效果G00092 收效果轴启G00142 离合器从动片G00043 转背器总成G00093 分电器G00143 节温器G00044 叶片泵G00094 风扇电机G00144 电气拉拢启闭G00045 直流电机G00095 钢圈G00145 前照灯总成G00046 温风空调电机总成G00096 活塞环G00146 桑塔纳前造动盘及造动块G00047 门窗降落电机G00097 机油滤浑器G00147 桑塔纳后造动饱及蹄片G00048 ABS电机G00098 机油压力传感器G00148 桑塔纳传动中球笼万背节G00049 电动刮火电机G00099 进气歧管G00149 桑塔纳传动内球笼万背节G00050 接流收电机G00100 连杆G00150 桑塔纳离合器分散轴启。

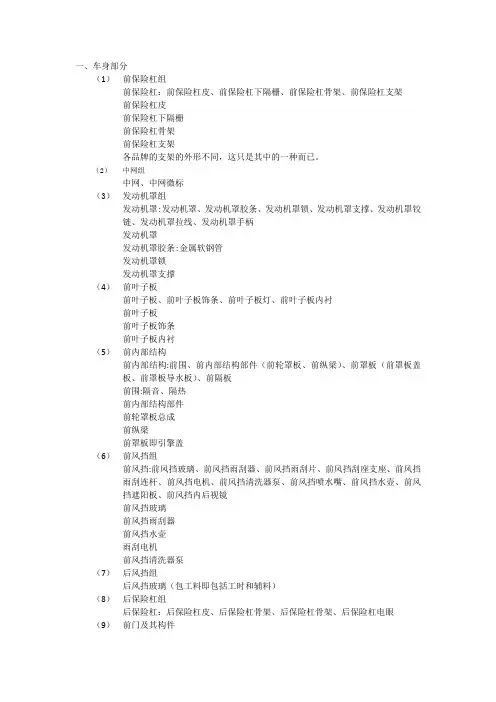

一、车身部分（1）前保险杠组前保险杠：前保险杠皮、前保险杠下隔栅、前保险杠骨架、前保险杠支架前保险杠皮前保险杠下隔栅前保险杠骨架前保险杠支架各品牌的支架的外形不同，这只是其中的一种而已。
（2）中网组中网、中网微标（3）发动机罩组发动机罩:发动机罩、发动机罩胶条、发动机罩锁、发动机罩支撑、发动机罩铰链、发动机罩拉线、发动机罩手柄发动机罩发动机罩胶条:金属软钢管发动机罩锁发动机罩支撑（4）前叶子板前叶子板、前叶子板饰条、前叶子板灯、前叶子板内衬前叶子板前叶子板饰条前叶子板内衬（5）前内部结构前内部结构:前围、前内部结构部件（前轮罩板、前纵梁）、前罩板（前罩板盖板、前罩板导水板）、前隔板前围:隔音、隔热前内部结构部件前轮罩板总成前纵梁前罩板即引擎盖（6）前风挡组前风挡:前风挡玻璃、前风挡雨刮器、前风挡雨刮片、前风挡刮座支座、前风挡雨刮连杆、前风挡电机、前风挡清洗器泵、前风挡喷水嘴、前风挡水壶、前风挡遮阳板、前风挡内后视镜前风挡玻璃前风挡雨刮器前风挡水壶雨刮电机前风挡清洗器泵（7）后风挡组后风挡玻璃（包工料即包括工时和辅料）（8）后保险杠组后保险杠：后保险杠皮、后保险杠骨架、后保险杠骨架、后保险杠电眼（9）前门及其构件前门及其构件：前门钣金件、前门玻璃及其构件、前门后视镜、前门金属构件、前门外饰、前门内饰前门钣金件：前门壳前门玻璃及其构件：前门玻璃、前门玻璃导轨、前门玻璃绒槽、前门玻璃外压条、前门玻璃内压条、前门玻璃升降机、前门玻璃摇把、前门玻璃托架、前门玻璃三角玻璃胶条升降机前门后视镜：倒车镜总成、倒车镜调整开关前门金属构件：前门锁机构、前门铰链、前门限位器前门外饰：前门饰条、前门外拉手、前门框条密封前门内饰：前门内饰板、前门内拉手（10）行李箱及尾门后行李箱及行李箱盖：行李箱盖、行李箱盖内衬、行李箱盖铰链、行李箱盖锁机构、行李箱盖开启手柄、行李箱盖密封条、行李箱盖标牌行李箱盖（11）控制操纵台：仪表台、操纵台仪表台：仪表台壳、仪表台下护板、仪表台杂物箱、仪表台杂物箱盖、仪表台烟灰缸、仪表台空调风道操纵台：中央控制台壳体、中央控制台盖板（12）车身构件：车身侧面结构件、后围、车顶车身侧面结构件：A柱外板、A柱加强筋、A柱内衬、B柱、B柱上内衬、C柱加强筋、侧围总成、车顶边梁外板、后叶子板饰条、后轮罩内板、前门槛装饰板、后纵梁、后纵梁连接板、铰链立柱加强筋。

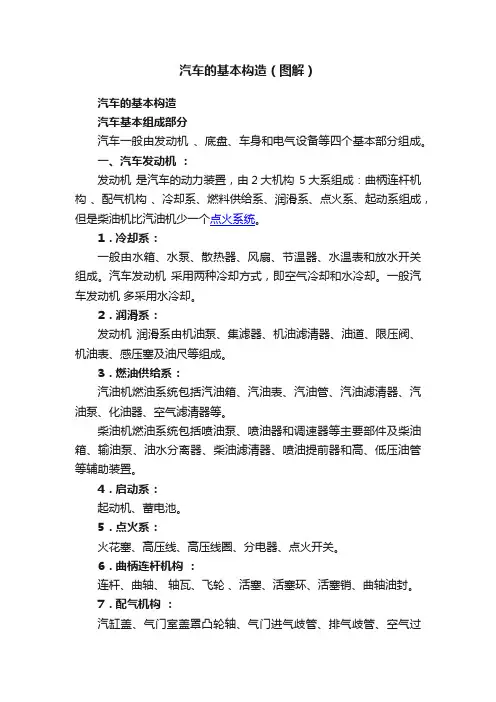

汽车的基本构造（图解）汽车的基本构造汽车基本组成部分汽车一般由发动机、底盘、车身和电气设备等四个基本部分组成。
一、汽车发动机：发动机是汽车的动力装置，由2大机构 5大系组成：曲柄连杆机构、配气机构、冷却系、燃料供给系、润滑系、点火系、起动系组成，但是柴油机比汽油机少一个点火系统。
1．冷却系：一般由水箱、水泵、散热器、风扇、节温器、水温表和放水开关组成。
汽车发动机采用两种冷却方式，即空气冷却和水冷却。
一般汽车发动机多采用水冷却。
2．润滑系：发动机润滑系由机油泵、集滤器、机油滤清器、油道、限压阀、机油表、感压塞及油尺等组成。
3．燃油供给系：汽油机燃油系统包括汽油箱、汽油表、汽油管、汽油滤清器、汽油泵、化油器、空气滤清器等。
柴油机燃油系统包括喷油泵、喷油器和调速器等主要部件及柴油箱、输油泵、油水分离器、柴油滤清器、喷油提前器和高、低压油管等辅助装置。
4．启动系：起动机、蓄电池。
5．点火系：火花塞、高压线、高压线圈、分电器、点火开关。
6．曲柄连杆机构：连杆、曲轴、轴瓦、飞轮、活塞、活塞环、活塞销、曲轴油封。
7．配气机构：汽缸盖、气门室盖罩凸轮轴、气门进气歧管、排气歧管、空气过滤器、消音器、三元催化增压器。
二、汽车底盘：底盘作用是支撑、安装汽车发动机及其各部件的总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。
底盘由传动系、行驶系、转向系和制动系四部分组成。
1．传动系：汽车发动机所发出的动力靠传动系传递到驱动车轮。
传动系具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能，与发动机配合工作，能保证汽车在各种工况条件下的正常行驶，并具有良好的动力性和经济性。
主要是由离合器、变速器、万向节、传动轴和驱动桥等组成。
离合器：其作用是使发动机的动力与传动装置平稳地接合或暂时地分离，以便于驾驶员进行汽车的起步、停车和换档等操作。
变速器：由变速器壳、变速器盖、第一轴、第二轴、中间轴、倒档轴、齿轮、轴承和操纵机构等机件构成，用于汽车变速和变输出扭矩。

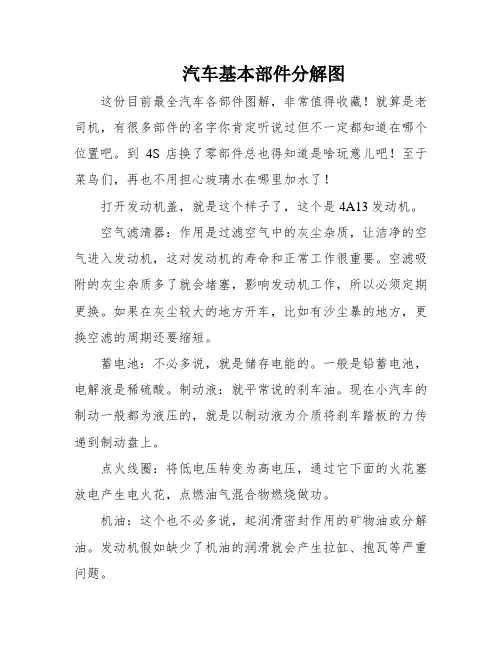

汽车基本部件分解图这份目前最全汽车各部件图解，非常值得收藏！就算是老司机，有很多部件的名字你肯定听说过但不一定都知道在哪个位置吧。
