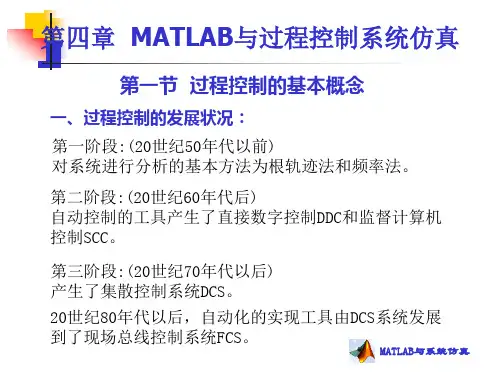

第四章 MATLAB与过程控制系统仿真

《MATLAB与控制系统仿真》实验报告一、实验目的本实验旨在通过MATLAB软件进行控制系统的仿真，并通过仿真结果分析控制系统的性能。

二、实验器材1.计算机2.MATLAB软件三、实验内容1.搭建控制系统模型在MATLAB软件中，通过使用控制系统工具箱，我们可以搭建不同类型的控制系统模型。

本实验中我们选择了一个简单的比例控制系统模型。

2.设定输入信号我们需要为控制系统提供输入信号进行仿真。

在MATLAB中，我们可以使用信号工具箱来产生不同类型的信号。

本实验中，我们选择了一个阶跃信号作为输入信号。

3.运行仿真通过设置模型参数、输入信号以及仿真时间等相关参数后，我们可以运行仿真。

MATLAB会根据系统模型和输入信号产生输出信号，并显示在仿真界面上。

4.分析控制系统性能根据仿真结果，我们可以对控制系统的性能进行分析。

常见的性能指标包括系统的稳态误差、超调量、响应时间等。

四、实验步骤1. 打开MATLAB软件，并在命令窗口中输入“controlSystemDesigner”命令，打开控制系统工具箱。

2.在控制系统工具箱中选择比例控制器模型，并设置相应的增益参数。

3.在信号工具箱中选择阶跃信号，并设置相应的幅值和起始时间。

4.在仿真界面中设置仿真时间，并点击运行按钮，开始仿真。

5.根据仿真结果，分析控制系统的性能指标，并记录下相应的数值，并根据数值进行分析和讨论。

五、实验结果与分析根据运行仿真获得的结果，我们可以得到控制系统的输出信号曲线。

通过观察输出信号的稳态值、超调量、响应时间等性能指标，我们可以对控制系统的性能进行分析和评价。

六、实验总结通过本次实验，我们学习了如何使用MATLAB软件进行控制系统仿真，并提取控制系统的性能指标。

通过实验，我们可以更加直观地理解控制系统的工作原理，为控制系统设计和分析提供了重要的工具和思路。

七、实验心得通过本次实验，我深刻理解了控制系统仿真的重要性和必要性。

MATLAB软件提供了强大的仿真工具和功能，能够帮助我们更好地理解和分析控制系统的性能。

Matlab技术控制系统设计与仿真一、引言在现代科技领域中，控制系统是一个至关重要的概念。

在各种领域，如机械工程、电子工程、化工工程等，控制系统的设计和仿真是实现目标的关键。

而Matlab作为一种功能强大的数值计算软件，被广泛应用于控制系统设计和仿真。

本文将探讨Matlab技术在控制系统设计和仿真中的应用。

二、Matlab基础知识在开始探讨Matlab技术在控制系统设计和仿真中的应用之前，有必要先了解一些Matlab的基础知识。

Matlab是由MathWorks公司开发的一款用于数值计算和科学绘图的软件。

它提供了丰富的函数库和工具箱，能够满足各种数学和工程领域的需求。

Matlab的核心功能包括数值计算、数据分析、图形绘制和算法开发等。

通过Matlab，用户可以进行复杂的矩阵运算、符号计算、非线性优化和差分方程求解等操作。

此外，Matlab还具有强大的数据分析功能，能够进行统计分析、数据可视化和模型拟合等操作。

三、控制系统设计控制系统设计是指通过控制器和执行器对系统进行控制的过程。

Matlab提供了一系列用于控制系统设计的工具箱，如Control System Toolbox和Simulink等。

Control System Toolbox是Matlab中用于控制系统分析和设计的工具箱。

它包含了各种用于系统建模、控制器设计和仿真的函数和工具。

例如，用户可以使用Transfer Function对象来描述系统的传输函数，并使用该对象进行稳定性分析和控制器设计。

此外，Control System Toolbox还提供了多种控制器设计方法，如根轨迹法、频域法和状态空间法等，可以满足不同系统的设计需求。

Simulink是Matlab中的一个仿真工具，用于建立动态系统的模型和仿真。

通过Simulink，用户可以使用图形界面建立系统的模型，并使用各种模块来描述系统的构成和行为。

Simulink提供了广泛的预定义模块，包括传感器、执行器、控制器等。

matlab控制系统仿真设计Matlab控制系统仿真设计控制系统是现代工业领域中的关键技术之一，用于实现对系统行为的预测和调节。

在控制系统设计中，仿真是一个重要的工具，可以帮助工程师和研究人员理解和评估系统的性能。

在本文中，我们将以Matlab的控制系统仿真设计为主题，介绍控制系统仿真的基本概念、方法和工具。

一、控制系统仿真基础1.1 什么是控制系统仿真？控制系统仿真是指通过计算机模拟系统的动态行为来评估和验证控制策略的一种方法。

仿真可以帮助工程师在构建实际系统之前，通过计算机模型对系统的运行过程进行预测和分析。

1.2 为什么要进行控制系统仿真？控制系统仿真可以帮助工程师在实际系统建造之前对系统进行评估和优化。

它可以提供系统的动态响应、稳定性、鲁棒性等信息，帮助工程师优化控制策略和设计参数。

此外，仿真还可以帮助工程师调试和验证控制算法，减少实际系统建造和测试的成本和风险。

1.3 Matlab在控制系统仿真中的作用Matlab是一款功能强大的科学计算软件，也是控制系统仿真的重要工具之一。

Matlab提供了丰富的控制系统设计和分析工具箱，使得控制系统仿真变得更加简单和高效。

二、Matlab控制系统仿真设计的步骤2.1 确定系统模型在进行控制系统仿真设计之前，首先需要确定系统的数学模型。

系统模型可以通过物理原理、实验数据或系统辨识方法得到。

在Matlab中，可以使用符号计算工具箱或数值计算工具箱来建立系统的数学模型。

2.2 设计控制器根据系统模型和性能要求，设计合适的控制器。

常用的控制器设计方法包括PID控制、根轨迹设计、频率响应设计等。

在Matlab中，可以使用Control System Toolbox来设计控制器，并进行性能分析和优化。

2.3 仿真系统响应利用Matlab的仿真工具，对系统进行动态仿真，观察系统的响应。

仿真可以根据预先设定的输入信号和初始条件，计算系统的状态和输出变量随时间的变化。

第四章MATLAB与过程控制系统仿真4.1MATLAB在过程控制系统仿真中的作用过程控制系统是指用于控制工艺过程的一种自动化系统，其目标是保持工艺过程的稳定性和优化工艺过程的运行。

在过程控制系统的设计和优化中，仿真是一种重要的工具。

MATLAB作为一种强大的技术计算工具，可以在过程控制系统的仿真中发挥重要的作用。

首先，MATLAB提供了丰富的数学建模和仿真工具，可以对过程控制系统进行系统的建模和仿真分析。

MATLAB提供了各种数学函数和工具箱，可以帮助工程师对过程控制系统进行数学建模，并通过仿真分析系统的动态行为。

通过MATLAB可以方便地进行过程控制系统的建模和仿真分析，分析系统的动态行为，评估系统的性能。

其次，MATLAB还提供了强大的数值计算和优化工具，可以对过程控制系统进行性能优化。

通过MATLAB可以进行系统的参数优化和控制策略优化，以提高系统的稳定性和性能。

MATLAB提供了各种优化函数和工具箱，可以帮助工程师对过程控制系统进行性能优化，实现最优的控制策略。

此外，MATLAB还提供了图形界面开发工具，可以快速开发面向过程控制系统的仿真界面。

MATLAB提供了丰富的图形绘制函数和交互界面设计工具，可以方便地开发出直观、友好的过程控制系统仿真界面，方便工程师进行系统的操作和分析。

总之，MATLAB在过程控制系统仿真中具有重要的作用。

它通过提供数学建模和仿真工具、数值计算和优化工具以及图形界面开发工具，帮助工程师进行系统的建模、仿真分析和性能优化。

MATLAB的使用可以提高过程控制系统的设计效率和优化效果，为工程师提供了强大的工具和方法。

4.2MATLAB在过程控制系统仿真中的具体应用在过程控制系统的仿真中，MATLAB可以应用于多个方面，包括系统建模、参数优化、控制策略设计以及系统性能评估等。

首先，MATLAB可以用于过程控制系统的建模。

MATLAB提供了丰富的数学函数和工具箱，可以帮助工程师对过程控制系统进行数学建模。

如何使用Matlab进行控制系统仿真概述控制系统在工程领域中扮演着重要角色，它用于控制和管理各种工程过程和设备。

而控制系统仿真则是设计、开发和测试控制系统的关键环节之一。

Matlab作为一种功能强大的工程计算软件，提供了丰富的工具和功能，可以帮助工程师进行控制系统仿真。

本文将简要介绍如何使用Matlab进行控制系统仿真，以及一些实用的技巧和建议。

1. Matlab的基础知识在开始控制系统仿真之前，有一些Matlab的基础知识是必要的。

首先，了解Matlab的基本语法和命令，熟悉Matlab的工作环境和编辑器。

其次，学会使用Matlab的集成开发环境（IDE）进行编程和数学建模。

熟悉Matlab的常用函数和工具箱，并了解如何在Matlab中导入和导出数据。

2. 定义系统模型在进行控制系统仿真之前，需要定义系统的数学模型。

根据具体情况选择合适的建模方法，如传递函数、状态空间或差分方程等。

在Matlab中，可以使用tf、ss 或zpk等函数来创建系统模型，并指定系统的参数和输入信号。

此外，Matlab还提供了Simulink这一强大的图形化建模环境，方便用户以图形化界面设计系统模型。

3. 设计控制器控制系统仿真的关键是设计合适的控制器，以实现所需的控制目标。

Matlab提供了各种控制器设计方法和工具，如PID控制器、根轨迹法、频域方法等。

用户可以使用Matlab的Control System Toolbox来设计和分析控制器，并在仿真中进行验证。

此外，Matlab还支持自适应控制和模糊控制等高级控制方法，可根据具体需求选择合适的方法。

4. 进行仿真实验在完成系统模型和控制器设计后，可以开始进行控制系统仿真实验。

首先，确定仿真实验的输入信号，如阶跃信号、正弦信号或随机信号等。

然后，使用Matlab中的sim函数将输入信号应用到系统模型中，并观察系统的输出响应。

通过调整控制器参数或设计不同的控制器，分析系统的性能和稳定性，并优化控制器的设计。

《MATLAB与控制系统仿真》实验报告实验报告：MATLAB与控制系统仿真引言在现代控制工程领域中，仿真是一种重要的评估和调试工具。

通过仿真技术，可以更加准确地分析和预测控制系统的行为和性能，从而优化系统设计和改进控制策略。

MATLAB是一种强大的数值计算软件，广泛应用于控制系统仿真。

实验目的本实验旨在掌握MATLAB在控制系统仿真中的应用，通过实践了解控制系统的建模与仿真方法，并分析系统的稳定性和性能指标。

实验内容1.建立系统模型首先，根据控制系统的实际情况，建立系统的数学模型。

通常，控制系统可以利用线性方程或差分方程进行建模。

本次实验以一个二阶控制系统为例，其传递函数为：G(s) = K / [s^2 + 2ζω_ns + ω_n^2]，其中，K表示放大比例，ζ表示阻尼比，ω_n表示自然频率。

2.进行系统仿真利用MATLAB软件，通过编写代码实现控制系统的仿真。

可以利用MATLAB提供的函数来定义传递函数，并通过调整参数来模拟不同的系统行为。

例如，可以利用step函数绘制控制系统的阶跃响应图像，或利用impulse函数绘制脉冲响应图像。

3.分析系统的稳定性与性能在仿真过程中，可以通过调整控制系统的参数来分析系统的稳定性和性能。

例如，可以改变放大比例K来观察系统的超调量和调整时间的变化。

通过观察控制系统的响应曲线，可以判断系统的稳定性，并计算出性能指标，如超调量、调整时间和稳态误差等。

实验结果与分析通过MATLAB的仿真，我们得到了控制系统的阶跃响应图像和脉冲响应图像。

通过观察阶跃响应曲线，我们可以得到控制系统的超调量和调整时间。

通过改变放大比例K的值，我们可以观察到超调量的变化趋势。

同时，通过观察脉冲响应曲线，我们还可以得到控制系统的稳态误差，并判断系统的稳定性。

根据实验结果分析，我们可以得出以下结论：1.控制系统的超调量随着放大比例K的增大而增大，但当K超过一定值后，超调量开始减小。

2.控制系统的调整时间随着放大比例K的增大而减小，即系统的响应速度加快。

如何在MATLAB中进行控制系统的建模与仿真在现代工程领域中，控制系统的建模与仿真是必不可少的一项技术。

MATLAB 作为一种强大的科学计算软件，并提供了丰富的工具箱，可以帮助工程师们快速而准确地进行控制系统的建模和仿真。

本文将介绍如何在MATLAB中进行控制系统的建模与仿真的一般步骤和注意事项。

一、引言控制系统是一种以实现某种特定目标为目的对系统进行调节和控制的技术，在现代工程中得到了广泛的应用。

控制系统的建模与仿真是控制系统设计的重要环节，通过建立系统的数学模型，可以对系统的性能进行有效地评估和分析，从而为系统的设计和优化提供指导。

二、MATLAB中的控制系统建模工具箱MATLAB提供了专门的控制系统工具箱，包括线性和非线性系统建模、控制器设计与分析等功能。

其中，Simulink是MATLAB中最重要的控制系统建模工具之一，它可以方便地用来搭建控制系统的框架，并进行仿真与分析。

三、建立控制系统数学模型在进行控制系统的建模之前，需要先确定系统的类型和工作原理。

常见的控制系统包括开环控制系统和闭环控制系统。

开环控制系统中，控制器的输出不受被控对象的反馈作用影响；闭环控制系统中，控制器的输出受到被控对象的反馈作用影响。

在MATLAB中，可以通过使用Transfer Function对象或State Space对象来表示控制系统的数学模型。

Transfer Function对象用于线性时不变系统的建模，可以通过给定系统的分子多项式和分母多项式来定义一个传递函数；State Space对象则适用于非线性时变系统的建模，可以通过状态空间方程来定义系统。

四、利用Simulink搭建控制系统框架Simulink是一种基于图形化编程的建模仿真工具，在MATLAB中可以方便地使用它来搭建控制系统的框架。

通过简单地拖拽、连接不同的模块，可以构建出一个完整的控制系统模型。

首先，打开Simulink，选择相应的控制系统模板或从头开始设计自己的模型。

《MATLAB与控制系统。

仿真》实验报告《MATLAB与控制系统仿真》实验报告班级：学号：姓名：时间： 2021 年 6 月目录实验一 MATLAB环境的熟悉与基本运算（一）实验二 MATLAB环境的熟悉与基本运算（二）实验三 MATLAB语言的程序设计实验四 MATLAB的图形绘制实验五基于SIMULINK的系统仿真实验六控制系统的频域与时域分析实验七控制系统PID校正器设计法实验八线性方程组求解及函数求极值1实验一 MATLAB环境的熟悉与基本运算（一）一、实验目的1．熟悉MATLAB开发环境2．掌握矩阵、变量、表达式的各种基本运算二、实验基本原理1.熟悉MATLAB环境:MATLAB桌面和命令窗口、命令历史窗口、帮助信息浏览器、工作空间浏览器、文件和搜索路径浏览器。

2.掌握MATLAB常用命令表1 MATLAB常用命令clc clear help lookfor 清除命令窗口中内容清除工作空间中变量对所选函数的功能、调用格式及相关函数给出说明查找具有某种功能的函数但却不知道该函数的准确名称 3.MATLAB变量与运算符3．1变量命名规则3．2 MATLAB的各种常用运算符表2 MATLAB算术运算符操作符 + - * .* ^ .^ 功能说明加减矩阵乘数组乘矩阵乘方数组乘方操作符 \\ .\\ / ./ ' .' 功能说明矩阵左除数组左除矩阵右除数组右除矩阵转置数组转置表3 MATLAB关系运算符操作符 == ~= > < >= <= 功能说明等于不等于大于小于大于等于小于等于表4 MATLAB逻辑运算符逻辑运算符 & 2逻辑运算 And 说明逻辑与 | ~ Or Not Xor 逻辑或逻辑非逻辑异或表5 MATLAB特殊运算符号功能说明示例符号功能说明示例：；，（）[] {} 1:1:4;1:2:11 分隔行分隔列 % 构成向量、矩阵构成单元数组. .. … ！ = 注释调用操作系统命令用于赋值4.MATLAB的一维、二维数组的寻访表6 子数组访问与赋值常用的相关指令格式三、主要仪器设备及耗材计算机四．实验程序及结果1、新建一个文件夹（自己的名字命名，在机器的最后一个盘符）2、启动MATLAB，将该文件夹添加到MATLAB路径管理器中。

MATLAB与过程控制系统仿真MATLAB是一种非常强大的科学计算软件，它不仅可以用于数学计算和数据分析，还可以用于过程控制系统的仿真。

过程控制系统是指控制工业过程中的物理或化学变化的系统，如化工、电力、制造等领域的控制系统。

在这些系统中，MATLAB可以用于建立模型、仿真系统的动态响应，并进行控制器设计和性能评估。

首先，MATLAB可以用于建立过程控制系统的模型。

模型是对真实系统行为的数学描述，可以用于预测系统的响应和优化控制器设计。

MATLAB提供了丰富的工具，如符号计算、系统建模工具箱和Simulink，可以帮助用户方便地建立和修改模型。

通过建立准确的过程模型，可以更好地理解系统行为，优化控制器，提高系统的稳定性和性能。

其次，MATLAB可以用于系统仿真。

在系统建模之后，可以使用MATLAB对系统进行仿真，以获得系统在不同条件下的动态响应。

MATLAB提供了一系列的仿真工具和函数，如ode45、lsim等，可以用于求解微分方程和差分方程，模拟系统的时间响应。

仿真可以帮助研究人员观察系统的动态特性，如过渡过程、稳态误差等，并优化控制器的设计。

另外，MATLAB还可以用于控制器的设计和性能评估。

MATLAB提供了多种控制器设计方法和工具，如PID控制器、频域设计工具箱和最优控制工具箱等。

可以根据系统的需求，使用这些工具进行控制器的设计和调整，并评估控制器的性能。

MATLAB还可以进行系统的稳定性分析和频域性能分析，以帮助用户理解和优化控制器。

最后，MATLAB还可以用于实时仿真和硬件连接。

Simulink是MATLAB的一个附加工具箱，可以帮助用户进行系统级仿真和硬件连接。

Simulink提供了丰富的模块和工具，可以用于建立系统级模型，进行实时仿真和与硬件连接。

这对于过程控制系统来说非常重要，因为可以通过实时仿真和硬件连接来验证系统的控制策略，并进行实时调整和优化。

总结起来，MATLAB在过程控制系统仿真方面具有很大的优势。
