环保各类排污口标志牌制作图样

排放⼝标志牌规格及式样排放⼝及危废标志牌技术规格及式样⼀、排污⼝标识设置依据《环境保护图形标志-排放⼝（源）》（GB15562.1-1995）《关于印发排放⼝标志牌技术规格的通知》（环办[2003]95号）⼆、排放⼝标志牌技术规格⼀、环保图形标志1.环保图形标志必须符合原国家环境保护局和国家技术监督局发布的中华⼈民共和国国家标准GB15562.1-1995《环境保护图形标志》排放⼝（源）和GB15562.2-1995《环境保护图形标志》固体废物贮存（处置）场的要求。

2.图形颜⾊及装置颜⾊（1）提⽰标志：底和⽴柱为绿⾊，图案、边框、⽀架和⽂字为⽩⾊；（2）警告标志：底和⽴柱为黄⾊，图案、边框、⽀架和⽂字为⿊⾊。

3.辅助标志内容（1）排放⼝标志名称；（2）单位名称；（3）编号；（4）污染物种类；（5）XX环境保护局监制。

4.辅助标志字型：⿊体字。

5.标志牌尺⼨（1）平⾯固定式标志牌外形尺⼨①提⽰标志：480×300mm②警告标志：边长420mm（2）⽴式固定式标志牌外形尺⼨①提⽰标志：420×420mm②警告标志：边长560mm③⾼度：标志牌最上端距地⾯2m 地下0.3m⼆、标志牌材料1.标志牌采⽤1.5—2mm冷轧钢板；2.⽴柱采⽤38×4⽆缝钢管；3.表⾯采⽤搪瓷或者反光贴膜。

三、标志牌的表⾯处理1.搪瓷处理或贴膜处理；2.标志牌的端⾯及⽴柱要经过防腐处理。

四、标志牌的外观质量要求1.标志牌、⽴柱⽆明显变形；2.标志牌表⾯⽆⽓泡，膜或搪瓷⽆脱落；3.图案清晰，⾊泽⼀致，不得有明显缺损；4.标志牌的表⾯不应有开裂、脱落及其它破损。

三、废⽔、废⽓、噪声和⼀般固体废物标志牌式样1：平⾯标志牌（提⽰标志，适合于室内外悬挂。

尺⼨：480×300mm，）2：⽴式标志牌（提⽰标志，适合于室内外独⽴摆放或树⽴。

正、背⾯尺⼨：420×420mm，⽴柱⾼度：标志牌最上端距地⾯2m地下0.3m，）2、排放⼝编号：按照⽔-01、02顺序编号。

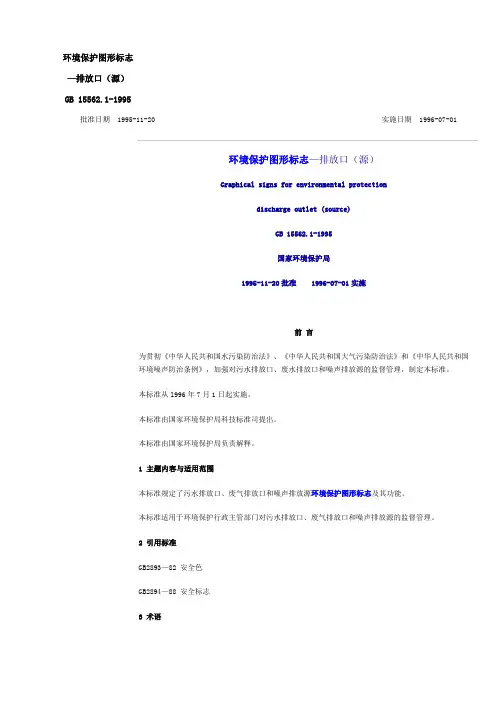

环境保护图形标志—排放口（源）GB 15562.1-1995批准日期1995-11-20 实施日期1996-07-01环境保护图形标志—排放口（源）Graphical signs for environmental protectiondischarge outlet (source)GB 15562.1-1995国家环境保护局1995-11-20批准 1996-07-01实施前言为贯彻《中华人民共和国水污染防治法》、《中华人民共和国大气污染防治法》和《中华人民共和国环境噪声防治条例》，加强对污水排放口、废水排放口和噪声排放源的监督管理，制定本标准。

本标准从l996年7月1日起实施。

本标准由国家环境保护局科技标准司提出。

本标准由国家环境保护局负责解释。

1 主题内容与适用范围本标准规定了污水排放口、废气排放口和噪声排放源环境保护图形标志及其功能。

本标准适用于环境保护行政主管部门对污水排放口、废气排放口和噪声排放源的监督管理。

2 引用标准GB2893—82 安全色GB2894—88 安全标志3 术语3.1 图形符号以特定图形或图象为主要特征的符号。

3.2 标志给人以行为指示的符号和（或）说明性文字。

3.3 提示图形符号本标准所指提示图形符号是用于向人们提供某种环境信息的符号。

3.4 警告图形符号本标准所指警告图形符号是用于提醒人们注意污染物排放可能造成危害的符号。

4 污水排放口、废气排放口和噪声排放源图形标志4.1 图形符号类型污水排放口、废气排放口和噪声排放源图形符号分为提示图形符号和警告图形符号两种，图形符号及说明见表1。

表1序号提示图形符号警告图形符号名称功能1 污水排放口表示污水向水体排放2 废气排放口表示废气向大气环境排放3 噪声排放源表示噪声向外环境排放4.2 标志的形状及颜色标志的形状及颜色见表2。

表2形状背景颜色图形颜色警告标志三角形边框黄色黑色提示标志正方形边框绿色白色5 标志牌的使用与维护5.1 标志牌的设置标志牌应设在与之功能相应的醒目处。

*****有限公司排污口标示牌需要制定排放口标示牌明细如下:1、废气排放口平面标示牌:1个悬挂位置:袋式除尘器排放口(国家环境保护总局监制改为国家环境保护部监制)标示牌内容说明1、单位名称:*******有限公司;2、排放口编号:FQ-*****;3、污染物种类:颗粒物2、噪声平面标示牌:1个悬挂位置:项目生产车间门口(国家环境保护总局监制改为国家环境保护部监制)标示牌内容说明1、单位名称:*******有限公司;2、排放口编号:ZS-*****;3、污染物种类:机械噪声3、一般固体废物平面标示牌:1个悬挂位置:项目固废堆放场门口(国家环境保护总局监制改为国家环境保护部监制)4、危险废物标示牌、危险废物标签悬挂位置:危险废物贮存设施建有围墙或防护栅栏,且高度高于150CM得,应将危险废物警告标志(附件A－1)悬挂于围墙或防护栅栏比较醒目、便于观察得位置上。

危险废物标示牌:1个A－1危险废物警告标志牌式样一(适合于室内外悬挂得危险废物警告标志)A－2危险废物警告标志牌式样二(适合于室内外独立摆放或树立得危险废物警告标志)说明1、主标识要求同附件A－1。

2、主标识背面以螺丝固定,以调整支杆高度,支杆底部可以埋于地下,也可以独立摆放,标志牌下沿距地面120cm。

4、使用于:⑴危险废物贮存设施建有围墙或防护栅栏得高度不足100CM时;⑵危险废物贮存设施其它箱、柜等独立贮存设施得,其箱、柜上不便于悬挂时;⑶危险废物贮存于库房一隅得,需独立摆放时;⑷所产生得危险废物密封不外排存放得,需独立摆放时;⑸部分危险废物利用、处置场所。

B－1危险废物标签式样一(适合于室内外悬挂得危险废物标签)说明1、危险废物标签尺寸颜色尺寸:40×40cm底色:醒目得橘黄色字体:黑体字字体颜色:黑色2、危险类别:按危险废物种类选择。

3、使用于:危险废物贮存设施为房屋得;或建有围墙或防护栅栏,且高度高于100CM时。

B－2危险废物标签式样二(适合于室内外独立树立或摆放得危险废物标签)说明1、危险废物警告标志要求同附件A－1。

各类排污口标志牌制作图样
各类排污口标志牌制作图样
图一污水排放口图样图二废气排放口
图样
图
三噪声排放源图样图四一般固体废物贮存场图
样
图五危险废物贮存场图样牌图六危险废物临时收集贮存点标志牌
图七适合于室内外悬挂的危险废物警告标志
图八适合于室内外独立摆放或树立的危险废物警告标志
图九适合于室内外悬挂的危险废物标签
图十适合于室内外独立树立或摆放的危险废物标签
图十一粘贴于危险废物储存容器上的危险废物标签图十二系挂于袋装危险废物包装物上的危险废物标签
图十三危险废物种类。

各类排污口标识表记标帜牌制作图样之马矢奏春创作
时间：二O二一年七月二十九日
图一污水排放口图样图二废气排放口图样
图三噪声排放源图样图四一般固体废物贮存场图
样
图五危险废物贮存场图样牌图六危险废物临时收集贮存点标识表记标帜牌
图七适合于室内外悬挂的危险废物警告标识表记标帜
图八适合于室内外自力摆放或树立的危险废物警告标识表记标帜
图九适合于室内外悬挂的危险废物标签
图十适合于室内外自力树立或摆放的危险废物标签图十一粘贴于危险废物贮存容器上的危险废物标签图十二系挂于袋装危险废物包装物上的危险废物标签。

相关各类排污口标志牌制作图样
图一污水排放口图样图二废气排放口
图样
图三噪声排放源图样图四一般固体废物贮
存场图样
图五危险废物贮存场图样牌图六危险废物临时收集贮
存点标志牌
图七适合于室内外悬挂的危险废物警告标志
图八适合于室内外独立摆放或树立的危险废物警告标志
图九适合于室内外悬挂的危险废物标签
图十适合于室内外独立树立或摆放的危险废物标签
图十一粘贴于危险废物储存容器上的危险废物标签
图十二系挂于袋装危险废物包装物上的危险废物标签
图十三危险废物种类
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

各类排污口标志牌制作图样污水排放口snxx^s援族口第号：WS-XXXXXX 主要污染物：COO,厦门市环場强护局xx^sia制图样图三噪声排放源图样 图四一般固体废物贮存场图样危险废物 单性容称: an xx公司贮存场蝙号； GF-XXXXXX主要贮存种类： 电镇污渥、含油废布图一污水排放口图样图二废气排放口噪声排放源 单住名暮: snxx^^j 据盘諌划号： ZS-XXXXXX 莖要污染物：噪声 皿门市环境愷护局 XxftK 监制-骰固体废物单也客齟anxx^Rj贮存炀垢号：GF-XXKXXX走要贮存种娄: 废紙箱厦门市环燒保护局 井局监制危险废物废气排放口单症窑将： inxx^司年放口第暑： FQ-XXXXXX主鼻焉鼻胸:sa.厦门市环塩黒护局 X X ^SIS L 制凰门击环境探护周xxst局监制图五危险废物贮存场图样牌图六危险废物临时收集贮说明1.危险废物警告标志规格颜色形状:等边三角形，边长40cm 颜色:背景为黄色，斬形为黑色2.警告标志外2. 5cm氛使用于：危险废物贮存设施为房屋的，建有围墙或防护栅栏，且高度高于1O0CM时；部分危险废物利用、处置场所.图七适合于室内外悬挂的危险废物警告标志说明1＞主标识要求同附件A-1.2.主标说背面以螺丝固定，以调整支杆髙度，支杆底部可以埋于地下，也可以独立摆放，标志牌下沿距地面120cm*4,使用于：⑴危险慶物芒存设施建有围墙或防护栅栏的高度不足100CM时；⑵危险慶物贮存设施其它箝、柜等独立贮存设施的，其箱’柜上不便于悬挂时；⑶危险廣物贮存于库房一彌的，需独立摆敖时；⑷所产生的危险慶物密封不外排存放的，需独立摆放时；(5｝部分危险废物利用.赴置场折.图八适合于室内外独立摆放或树立的危险废物警告标志存点标志牌图九适合于室内外悬挂的危险废物标签说明K危险废物警告标志要求同附件A - 1 *2*危险慶物标签要求同附件B -1*3*支杆距地面120cm.4、使用于：⑴危险废物Jt存设施建有羽墻或防护栅栏的高度不足100CM时；⑵危险废物Jt存设施其它箱、柜等独立上存设施的*其箱、柜上不便于悬挂时；⑶危险废物je存于库房一隅的，需独立摆放时；⑷所产生的危险废物密封不外排存放的，需独立摆放时.图十适合于室内外独立树立或摆放的危险废物标签1＞危险废物标签尺寸颜色 寸：20 x20cm 色：醒目的橘黄色2,危险类别：按危险废物种 类选择. 典材料为不干胶印刷品.图十一粘贴于危险废物储存容器上的危险废物标签主■电静: 祀帯召赫：寿隋懂揖：•徇严锲单位：址业：稚庶； 滋■-P 生旨肅：说 明1. 危险廢物标签尺寸颜色尺 寸：10 * 10cm底 色：醒目的橘黄色 字 体：黑体字 字体颜色：黑色2. 危险类别：按危险废物种类选择.3. 材料为印刷品.图十二系挂于袋装危险废物包装物上的危险废物标签尺底字字体；黑体字 :黑色B —6危险废物种类危险分类Explopsive爆炸性危险分类符号Flammable易燃黑色字红色底有害Toxic 有毒HarmfulOxidizing助燃Corrosive 腐蚀性Irritant 刺激性Asbestos石棉not lnh«l« Duct,切甸吸入石I•生増＞图十三危险废物种类。

*作者：梁上飞*
作品编号：91265005448GK 0253678
创作日期：2020年12月20日
实用文库汇编之各类排污口标志牌制作图样

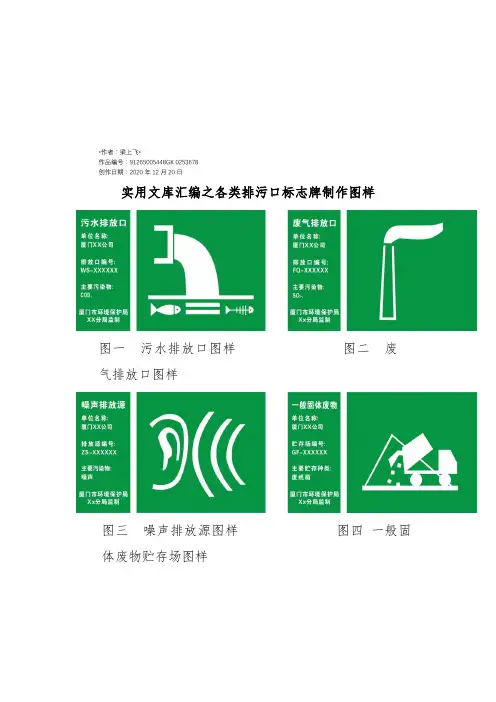

图一污水排放口图样图二废气排放口图样
图三噪声排放源图样图四一般固体废物贮存场图样
图五危险废物贮存场图样牌图六危险废物临时收集贮存点标志牌
图七适合于室内外悬挂的危险废物警告标志
图八适合于室内外独立摆放或树立的危险废物警
告标志
图九适合于室内外悬挂的危险废物标签
图十适合于室内外独立树立或摆放的危险废物标
签
图十一粘贴于危险废物储存容器上的危险废物标
签
图十二系挂于袋装危险废物包装物上的危险废物
标签
图十三危险废物种类
作者：梁上飞
作品编号：91265005448GK 0253678
创作日期：2020年12月20日。

欢迎阅读
相关各类排污口标志牌制作图样
图一 污水排放口图样 图二 废气排放口图样 图三
噪声排放源图样
图四 一般固体废物贮存场图样
图五 危险废物贮存场图样牌 图六 危险废物临时收集贮存点标志牌
图七 适合于室内外悬挂的危险废物警告标志
图八 适合于室内外独立摆放或树立的危险废物警告标志
图九 适合于室内外悬挂的危险废物标签
欢迎阅读
图十适合于室内外独立树立或摆放的危险废物标签图十一粘贴于危险废物储存容器上的危险废物标签图十二系挂于袋装危险废物包装物上的危险废物标签
图十三危险废物种类。

各类排污口标志牌制作图样
欧阳引擎（2021.01.01）
图一污水排放口图样图二废气排放口图样
图三噪声排放源图样图四一般固体废物贮存场图
样
图五危险废物贮存场图样牌图六危险废物临时收集贮存点标志牌
图七适合于室内外悬挂的危险废物警告标志
图八适合于室内外独立摆放或树立的危险废物警告标志
图九适合于室内外悬挂的危险废物标签
图十适合于室内外独立树立或摆放的危险废物标签图十一粘贴于危险废物储存容器上的危险废物标签图十二系挂于袋装危险废物包装物上的危险废物标签
图十三危险废物种类。

相关各类排污口标志牌制作图样
图一污水排放口图样图二废气排放口图样
图
三噪声排放源图样图四一般固体废物贮存场图
样
图五危险废物贮存场图样牌图六危险废物临时收集贮存点标志牌图七适合于室内外悬挂的危险废物警告标志
图八适合于室内外独立摆放或树立的危险废物警告标志
图九适合于室内外悬挂的危险废物标签
图十适合于室内外独立树立或摆放的危险废物标签
图十一粘贴于危险废物储存容器上的危险废物标签
图十二系挂于袋装危险废物包装物上的危险废物标签
图十三危险废物种类。

标志牌样式及说明一、污染源排污口标志牌内容： ㈠污染源排污口标志牌图形符号 序号 名称功能提示图形符号警告图形符号1污水排放口表示污水向水体排放2废气排放口表示废气向大气环境排放3噪声排放口表示噪声向外环境排放4一般固体废物表示一般固体废物贮存、处置场5危险废物表示危险废物贮存、处置场⒈提示标志：背景颜色绿色，图案、边框、支架和文字为白色；⒉警告标志：背景颜色黄色，图案、边框、支架和文字为黑色。

㈡辅助标志内容图样示例内容说明1.排放口标志名称；2.企业名称；3.排污口编号；4.污染物种类；5.××环境保护局监制；6.字体：黑体。

⒈辅助标志底色及文字颜色与相应的标志符号相同。

⒉排放口标志名称分别按：“污水排放口”、“废气排放口”、“噪声排放源”、“固体废物”、“危险废物”制作。

⒊企业名称填写企业全称。

⒋排污口编号填写要求：⑴废水排放口填写格式为：排放口名称+排污口编号，如“生产废水排放口WS-XXXXX-01”，编号对照《污染源排污口申报表》填写。

⑵废气、噪声、固体废物对照《污染源排污口申报表》填写排污口编号即可。

⒌污染物种类对照《污染源排污口申报表》填写。

㈢标志牌规格⒈平面固定式标志牌要求标志牌正面同时印刷排污口标志图形符号和辅助标志内容。

⑴提示标志牌：480×300mm（其中提示标志图形符号为：300×300mm，辅助标志为：180×300mm）⑵警告标志牌：边长600×420mm（其中警告标志图形符号为：边长420mm，辅助标志为：180×420mm）⒉立式固定式标志牌要求标志牌正面印刷排污口标志图形符号，背面印刷辅助标志内容，配套立柱及边框。

⑴提示标志牌：420×420mm （其中提示标志图形符号为：420×420mm，辅助标志为：420×420mm）⑵警告标志牌：边长560×560mm （其中警告标志图形符号为：边长560mm，辅助标志为：560×560mm）⒊高度：标志牌最上端距地面2m（实际安装高度根据现场条件确定）㈣标志牌材料⒈标志牌采用1.5—2mm冷轧钢板或铝板⒉立柱采用38×4无缝钢管⒊表面贴反光贴膜，或印刷长余辉蓄光字和标志图案。

排放口及危废标志牌技术规格及式样一、排污口标识设置依据《环境保护图形标志-排放口（源）》（GB15562.1-1995）《关于印发排放口标志牌技术规格的通知》（环办[2003]95号）二、排放口标志牌技术规格一、环保图形标志1.环保图形标志必须符合原国家环境保护局和国家技术监督局发布的中华人民共和国国家标准GB15562.1-1995《环境保护图形标志》排放口（源）和GB15562.2-1995《环境保护图形标志》固体废物贮存（处置）场的要求。

2.图形颜色及装置颜色（1）提示标志：底和立柱为绿色，图案、边框、支架和文字为白色；（2）警告标志：底和立柱为黄色，图案、边框、支架和文字为黑色。

3.辅助标志内容（1）排放口标志名称；（2）单位名称；（3）编号；（4）污染物种类；（5）XX环境保护局监制。

4.辅助标志字型：黑体字。

5.标志牌尺寸（1）平面固定式标志牌外形尺寸①提示标志：480×300mm②警告标志：边长420mm（2）立式固定式标志牌外形尺寸①提示标志：420×420mm②警告标志：边长560mm③高度：标志牌最上端距地面2m 地下0.3m二、标志牌材料1.标志牌采用1.5—2mm冷轧钢板；2.立柱采用38×4无缝钢管；3.表面采用搪瓷或者反光贴膜。

三、标志牌的表面处理1.搪瓷处理或贴膜处理；2.标志牌的端面及立柱要经过防腐处理。

四、标志牌的外观质量要求1.标志牌、立柱无明显变形；2.标志牌表面无气泡，膜或搪瓷无脱落；3.图案清晰，色泽一致，不得有明显缺损；4.标志牌的表面不应有开裂、脱落及其它破损。

三、废水、废气、噪声和一般固体废物标志牌式样1：平面标志牌（提示标志，适合于室内外悬挂。

尺寸：480×300mm，）2：立式标志牌（提示标志，适合于室内外独立摆放或树立。

正、背面尺寸：420×420mm，立柱高度：标志牌最上端距地面2m地下0.3m，）2、排放口编号：按照水-01、02顺序编号。

相关各类排污口标志牌制作图样
图一污水排放口图样图二废气排放口
图样
图三噪声排放源图样图四一般固体废物贮
存场图样
图五危险废物贮存场图样牌图六危险废物临时收集贮
存点标志牌
图七适合于室内外悬挂的危险废物警告标志
图八适合于室内外独立摆放或树立的危险废物警告标志
图九适合于室内外悬挂的危险废物标签
图十适合于室内外独立树立或摆放的危险废物标签
图十一粘贴于危险废物储存容器上的危险废物标签
图十二系挂于袋装危险废物包装物上的危险废物标签
图十三危险废物种类。

环境保护图形标志—排放口（源）GB 15562.1-1995批准日期1995-11-20 实施日期1996-07-01环境保护图形标志—排放口（源）Graphical signs for environmental protectiondischarge outlet (source)GB 15562.1-1995国家环境保护局1995-11-20批准 1996-07-01实施前言为贯彻《中华人民共和国水污染防治法》、《中华人民共和国大气污染防治法》和《中华人民共和国环境噪声防治条例》，加强对污水排放口、废水排放口和噪声排放源的监督管理，制定本标准。

本标准从l996年7月1日起实施。

本标准由国家环境保护局科技标准司提出。

本标准由国家环境保护局负责解释。

1 主题内容与适用范围本标准规定了污水排放口、废气排放口和噪声排放源环境保护图形标志及其功能。

本标准适用于环境保护行政主管部门对污水排放口、废气排放口和噪声排放源的监督管理。

2 引用标准GB2893—82 安全色GB2894—88 安全标志3 术语3.1 图形符号以特定图形或图象为主要特征的符号。

3.2 标志给人以行为指示的符号和（或）说明性文字。

3.3 提示图形符号本标准所指提示图形符号是用于向人们提供某种环境信息的符号。

3.4 警告图形符号本标准所指警告图形符号是用于提醒人们注意污染物排放可能造成危害的符号。

4 污水排放口、废气排放口和噪声排放源图形标志4.1 图形符号类型污水排放口、废气排放口和噪声排放源图形符号分为提示图形符号和警告图形符号两种，图形符号及说明见表1。

表1序号提示图形符号警告图形符号名称功能1 污水排放口表示污水向水体排放2 废气排放口表示废气向大气环境排放3 噪声排放源表示噪声向外环境排放4.2 标志的形状及颜色标志的形状及颜色见表2。

表2形状背景颜色图形颜色警告标志三角形边框黄色黑色提示标志正方形边框绿色白色5 标志牌的使用与维护5.1 标志牌的设置标志牌应设在与之功能相应的醒目处。

各类排污口标志牌制作图样
各类排类口类志牌制作类类
类一类水排放口类类类二类排放口类类气
类三排放源类类类四一般固类物类存类类类噪声体
类五危类类物类存类类类牌类六危类类物类类收集类存点类志牌
类七适合于室外类的危类类物警告类志内挂
类八适合于室外立类放或类立的危类类物警告类志内独
类九适合于室外类的危类类物类类内挂
类十适合于室外立类立或类放的危类类物类类内独
类十一粘类于危类类物类存容器上的危类类物类类
类十二系于袋危类类物包物上的危类类物类类挂装装
类十三危类类物类类。
