2018届中考物理电压表的使用专项练习

电压和电压表的使用班级___________姓名___________课堂巩固1．做实验时需要6V 的电源，则要用 节干电池串联，或用 节蓄电池串联才行．2．学校实验室的电压表的三个接线柱标有“-”“3”“15”，实验时，若把“-”“15”两个接线柱接入电路，则表盘上的每个大格表示 V ，每个小格表示 V ；若把“-”“3”两个接线柱接入电路，则表盘上每个大格表示 V ，每个小格表示 V ．3．用电压表测电压时，在不能预先估计被测电压的情况下，可用 法来确定量程．使用这种方法时应先从 量程进行．4．电压表与电流表的用法有一定的区别．电压表在连入电路时应与被测电路 联；而电流表则应与被测电路 联．电压表可以与 并联，这样可测电源的电压，而电流表不许 ．5．电表的读数要做到“两看清”．请完成图1中甲、乙两表的读数．甲图：量程 ；分度值 ；读数 ．乙图：量程 ；分度值 ；读数 ． 6．读出图2所示的甲、乙两电压表的示数：甲表示数 ；若接的是另一量程，则示数为 ．乙表示数 ；若接的是另一量程，则示数为 ．7．用图2所示电压表测电压前先用大量程进行试触（ ）A ．如果指针示数大于15V ，则需要调换接线柱重新试触B ．如果指针示数在3V 与15V 之间则需要换量程C ．如果指针示数小于3V ，则需要换量程8．如图3的电路中，闭合开关，电压表V 1的示数为6V ，电压表V 2的示数为3.4V ．那么下列说法中不正确的是 ( )．A ． 可知电源电压为6VB ．可知L 1两端电压为2．6V图2 图1图3 图4C ．将电压表V 2换成电流表，则L 1亮，L 2不亮D ．将电压表V 2换成电流表，则L 1与L 2并联，电流表测干路上的电流9．在如图4所示的电路中，闭合开关S 后 ( )．A ．电压表的示数为电源电压B ．电流表的示数特别大C ．小灯泡正常发光D ．电流表、电压表都被烧坏课后提升10．在图5中，能测出灯L 1两端电压的正确电路图是( )．11．如图6所示的电路中，当开关S 合上时，电压表测的是( )．A ．灯L 2两端电压B ．电源的电压C ．灯L l 两端的电压D ．灯L 2和电源两端的电压12．有一个同学在测量电压时用的是0～3V 的量程，但记录的读数却是6．5V ，则该同学实际测的电压值是 ( )．A ．5VB ．2．5VC ．1．3VD ．11．5V13．在图7和图8中，分别按电路图连接电路．11．电灯L 1与L 2串联，用电流表测L 1中的电流，用电压表测L 2两端的电压，请在虚线框内画出电路图．图7 图8图 5图6。

微专题5“伏安法”实验(分值：62分建议时间：80分钟)1．(7分)(2017厦门双十中学二模)小兵用图甲所示电路来探究“电压一定时，电流与电阻的关系”。

(1)连接电路完成后，闭合开关，发现电压表示数为0，电流表有示数，发生故障的可能是R短路(电阻箱短路)。

(2)排除故障后，将R调为5 Ω，闭合开关，移动滑动变阻器滑片至适当位置，记录两电表示数．其中电压表的指针所指位置如图乙所示，它的示数为2V；(3)将R调为20 Ω，小兵在记录数据前，他应先调节滑动变阻器，使电压表的示数不变(电阻箱两端的电压为2V)；(4)多次实验后，小兵得到电流和电阻R的倒数的关系图像如图丙所示，由此他得到的实验结论是：当电压一定时，电流与电阻成反比(选填“正比”或“反比”)；(5)小兵身旁有一只仅能看清“ 0.25 A”字样的小灯泡。

为了知道其额定功率，他根据图丙得到0.25 A对应的电阻值为8 Ω，从而算出该小灯泡的额定功率P＝0.5 W。

小兵求小灯泡额定功率的方法是否正确：不正确(选填“正确”或“不正确”)，你的理由是：当小灯泡两端的电压为2V时，通过小灯泡的电流不一定是0.25A。

(导学号09424112)2．(7分)(2017深圳)小明探究“电流与电压”的关系，设计的实验电路图如图所示，已知电源电压为3 V，定值电阻R1的阻值为5 Ω，完成下列题目：(1)在记录数据时，小明由于粗心，忘记将第三组电压表示数填入表格，同学们可以帮(2)，闭合开关后移动滑动变阻器使得电压表的读数为2 V，然后断开开关，将CD间的电阻R1从5 Ω换成10 Ω，再闭合开关，此时电压表的示数大于(选填“大于”“小于”或“等于”)2 V，接下来小明应将滑动变阻器的滑片向B(选填“A”或“B”)端移动。

(3)最后小明在桌子上发现一个阻值未知的定值电阻，为了测量电阻阻值的大小。

小明用这个定值电阻换掉原电路中的R 1，调节滑动变阻器，电路中电表的示数如下图所示，则电压表的示数为2.0V ，电流表示数为0.5A ，通过计算可得此定值电阻的阻值为4Ω，小明认为这样通过一组数据直接计算的定值电阻阻值不准确，为了使得结果更加准确，他接下来应该调节滑动变阻器，重复以上操作，多算几组定值电阻阻值再求平均值。

电压、电阻及欧姆定律模块-电压表的使用训练一、单选题1.下列关于电、电压、电流的说法中，错误的是（）A. 电在电路中起到提供电压的作用B. 使电路中产生电流的原因是电压C. 电路断开前后，电电压不变D. 电路断开后，电路中没有电流了，因此电电压为02.如图所示电路，各元件完好，下列说法正确的是（）A. 若甲乙都是电压表，S1、S2都闭合，则R1和R2并联B. 若甲乙都是电流表，S1闭合、S2断开，则R1和R2是串联C. 若甲是电流表，乙是电压表，S1闭合、S2断开，则甲表测R2电流D. 若甲是电压表，乙是电流表，S1闭合S2断开，则甲表测电电压3.下列仪表中，用测量电压大小的仪表是（）A. 电子手表B. 电流表C. 电压表D. 电能表4.一节新干电池的电压为（）A. 1.5伏B. 3伏C. 24伏D. 220伏5.一位同学选“0﹣3V”量程的电压表测量电压，另一同学却读数为12V，则实际上测得的电压应该是（）A. 24VB. 2.4VC. 0.24VD. 1.2V6.某同学使用电压表时，估计待测电路中的电压应选用0～3V的量程，但他误用0～15V的量程测量．这样做的结果是（）A. 指针摆动角度大，会损坏电压表B. 指针摆动角度小，会损坏电压表C. 指针摆动角度小，读数比较准确D. 指针摆动角度小，读数不够准确7.下列关于电压的说法正确的是（）A. 对人体的安全电压是36 VB. 电压的单位只有伏特、毫伏C. 任何一节新干电池的电压都是1.5 VD. 发电厂提供的电压是220 V8.用电高峰时，家庭电路里正在工作的白炽灯变暗，这说明供给它两端的电压（）A. 升高了B. 没有变C. 降低了D. 不能判断9.如图（a）所示的电路，闭合电键S后，电压表V和V1表头上的指针指在如图（b）所示的位置上，则V2表的示数（）A. 一定为0.4伏B. 一定为2伏C. 可能为9.2伏D. 可能为6.8伏10.一个电动机所需电压是6V，下列做法符合要求的是（）A. 4节蓄电池串联B. 4节蓄电池并联C. 4节干电池串联D. 4节干电池并联二、填空题11.经验证明不高于________ V的电压对人体是安全的．12.教室里的日光灯正常工作时的电压为________V，人体安全电压是不高于________V．13.阅读下面“一分钟幽默”，回答相关问题：一、《把电留住》儿子：爸爸，电灯为什么要用两根线？爸爸：一根电，一根还要让电回去．儿子：那把这一根剪断，只让电，不让它回去，咱家就再也不会停电了．儿子的设想能成立吗？为什么？答： ________．二、《不交电费》小苏说水从自水厂流出，水龙头就有水流出，我们就该交水费；而生活用电，电从发电厂通过一根电线流过后又从另一根电线流回去了，而且电流又没有减小，所以我们不该交电费．你认为他说的话有道理吗？为什么？答： ________14.将两片不同的金属片A、B浸在盐水中，这就是一个电池，该电池对外供电时，将________能转化为电能，把金属片A、B分别用导线连接到电压表接线柱上，电压表的指针发生如图所示的偏转，则金属片A是________（选填正、负）极．15.在图所示的电路图中，能用电压表正确测出灯L1两端电压的是（）A. B. C. D.16.一节干电池电压________伏特，一节蓄电池电压是________伏特，照明电路电压是________伏特，一台复读机的工作电压为6V，可用________节的干电池或用________节蓄电池串联为它工作，大量事实表明：对人体的安全电压不高于________ V．17.如图所示，甲、乙分别为测量同一电路两个用电器的两端电压示数，由此可以断定该电路的连接方式________（填“一定是并联”“一定是串联”或“可能是并联”），甲电压表的示数为________V，乙电压表的示数为________V．三、解答题18.有一个蓄电池，它的正、负极模湖不清，但仍能提供电压，请你设计一个实验辨别这个蓄电池的正、负极．四、实验探究题19.物理兴趣小组的同学们在“探究水果电池电压”的实验中：小明用铜片和锌片作为电极插入较小的柠檬制成了一个水果电池，小华用铜片和铝片插入较大的柠檬也制成了一个水果电池.他们分别连通相同的音乐芯片，发现两个芯片发出的声音响度不同.由此他们作出如下猜想：猜想一：水果电池电压可能与水果的大小有关.猜想二：水果电池电压可能与电极的材料有关.（1）为了验证猜想一，小明用同一个柠檬制成水果电池，如图所示.他沿着电极插入的方向不断慢慢切去外侧的部分柠檬，分别记录电压表的示数，如表一.分析表一中数据，说明猜想一是________（选填“正确”或“错误”）的.（2）为了验证猜想二，小华用铜片作为电池正极，分别用外形相同的锌、铝、铁三种金属片作为电池负极，将金属片电极插入柠檬，并保持金属片________相同、金属片插入后两电极间距离相同，分别记录电压表的示数，如表二.________（选填“正确”或“错误”）的.（3）小明用手将柠檬压在桌面上滚了几下，再做成水果电池，测出电压达到1．0V，根据此现象，请你提出一个可探究的科学问题：________.五、综合题20.小明将铜片、锌片插入柠檬制成柠檬电池，如图甲．（1）柠檬电池的正极是________ （选填“铜片”或“锌片”）．（2）小首看到小明做了个水果电池，并测出了电压，她想饮料可乐能不能做电池呢？她准备了两杯加了盐的可乐和若干铜片、锌片及发光二极管，请你用笔画线帮她在图乙中连接正确的电路，使二极管发光________ ．再将二极管正负极接线对调，二极管不发光，此时可乐电池的正负极之间________ （选填“有”或“没有”）电压．答案解析部分一、单选题1.【答案】D【解析】【解答】解：A、电在电路中起到提供电压的作用，故A正确；B、电压是产生电流的原因，所以使电路中产生电流的原因是电压，故B正确；C、电电压与电路是否为通路无关，所以电路断开前后，电电压不变，故C正确；D、电路断开后，电路中没有电流了，但电电压仍然存在，大小不变，故D错误．故选D．【分析】电是提供电压的装置，电压是产生电流的原因．电路中要有电压，同时为闭合电流，才会形成电流．2.【答案】D【解析】【解答】解：A、若甲乙都是电压表，S1、S2都闭合，电流只有一条路径，则R1和R2串联，故A错误；B、若甲乙都是电流表，S1闭合、S2断开，电流有两条路径，分别经过两个电阻，则R1和R2是并联，故B错误；C、若甲是电流表，乙是电压表，S1闭合、S2断开，电路中R1的简单电路，则甲表测R1电流，故C错误；D、若甲是电压表，乙是电流表，S1闭合S2断开，则甲表串联在了干路中，测的是电电压，故D正确．故选D．【分析】电压表并联在电路中，在电路中可以看作开路；电流表必须串联在电路中，在电路中相当于导线；电路元件首首相连、尾尾相连的连接方式是并联，因此根据仪表的连接方式以及在电路中的作用解答本题．3.【答案】C【解析】【解答】解：A、电子手表是测量时间的工具，不符合题意；B、电流表是测电路电流的仪表，不符合题意；C、电压表是测电压的仪表，符合题意；D、电能表是测量电路消耗电能的仪表，不符合题意．故选C．【分析】根据对各测量器材作用的掌握分析答题．4.【答案】A【解析】【解答】解：一节干电池的电压为1.5V，故A正确、BCD错误．故选A．【分析】根据一节干电池的电压进行解答．5.【答案】B【解析】【解答】解：电压表用0～3V量程时，一大格表示1V，里面有10个小格，其分度值为0.1V；用0～15V量程时，一大格表示5V，里面有10个小格，其分度值为0.5V．根据上述分析可以看出，0～15V量程的示数是0～3V量程示数的5倍，因此当某同学读数为12V时，说明其读错了量程，实际电压应为=2.4V．故选B．【分析】对于电压表首先要弄清楚接的是哪一个量程，再认识一个大格表示多少和一个小格表示多少，然后根据示数读出即可．6.【答案】D【解析】【解答】解：已知待测电路电压较低，电压表选择0～3V量程就能测量出两端电压，但选择0～15V量程时，由于电压相对较小，指针偏转角度较小；同时0～3V量程分度值为0.1V，而0～15V量程分度值为0.5V，所以采用大量程导致读数不够准确．故选D．【分析】使用电压表测量用电器两端电压时，必须使电压表与用电器并联，并且使电流“+”进“﹣”出．电压表有两个量程：0～3V和0～15V，使用时根据待测电路电压高低选择相应的量程．7.【答案】C【解析】【解答】解：A、对人体安全的电压是不高于36V，故A说法错误；B、电压的单位还有V，故B说法错误；C、新干电池的电压为1.5V，因此任何一节新干电池的电压都是1.5V；故C说法正确；D、家庭电路的电压是220V，是经过高压输电后又经过变压而的，故D说法错误．故选C．【分析】①人体的安全电压是不高于36V；②电压的单位有V、V、mV等；③新干电池的电压为1.5V；④家庭电路中的电压为220V．8.【答案】C【解析】【解答】解：由于千家万户的用电器是并联，在用电高峰时，用电器的总功率很大，干路中电流特别大，干路导线中有电阻，根据公式U=IR，可知干路导线分压大，所以到各家各户时，电压必然小于220V，造成用电器的电功率降低，所以在用电高峰期时，家庭电路的白炽灯比正常发光时要暗些．故选C．【分析】根据并联电路电流、电压和电阻的规律，结合欧姆定律和电功率进行解释．9.【答案】C【解析】【解答】解：由图知，①电压表V选择0～15V量程时，读数为11V，如果V1选择0～15V量程，读数为9V，则V2的示数为11V﹣9V=2V；如果V1选择0～3V量程，读数为1.8V，则V2的示数为11V﹣1.8V=9.2V；②如果电压表V选择0～3V量程时，读数为2.2V，V1一定选择0～3V量程，读数为1.8V，则V2的示数为2.2V﹣1.8V=0.4V．所以电压表V2的示数为9.2V或0.4V．故选C．【分析】①由图知，两只电阻串联，电压表V测量电电压，电压表V1测量电阻R1两端电压，电压表V2测量电阻R2两端电压；②电压表有两个量程，大小量程对应的电压之比为5：1；③在串联电路中，总电压等于各用电器两端电压之和．10.【答案】C【解析】【解答】解：总电压为6V，所以应选择串联电池组，排除BD；一节干电池的电压是1.5V，电动机要求的电压是6V，根据串联电路电压的特点，需要的电池数量是：n==4，C正确．一节蓄电池的电压是2V，电动机要求的电压是6V，根据串联电路电压的特点，需要的电池数量是：n′==3，A错误．故选C．【分析】一节干电池的电压是1.5V，一节蓄电池的电压为2V；串联电池组的电压的特点是：串联电池组的总电压等于各节电池的电压之和．并联电池组的电压的特点是：并联电池组的总电压等于各节电池的电压．二、填空题11.【答案】36【解析】【解答】一般情况下，在干燥而触电危险较小的环境下，安全电压规定为不高于36V．故答案为36．【分析】作用于人体的电压低于一定数值时，在短时间内，电压对人体不会造成严重的伤害事故，我们称这种电压为安全电压．行业规定，安全电压为不高于36V．12.【答案】220；36【解析】【解答】解：教室里的日光灯正常工作时的电压为220V，人体安全电压是不高于36V．故答案为：220；36．【分析】我国生活用电电压是220V；不高于36V的电压对人体说是安全的．13.【答案】电是提供电流的装置，所以电路中要有电流，必须要有电．除了有电以外，电路必须还要是通路，电路中才会产生电流．因此设想不成立，电路是电流流通的必要条件；他说的没道理，用电时消耗了发电厂提供的电能，转化为了其它能量．【解析】【解答】一：电是提供电流的装置，所以电路中要有电流，必须要有电．除了有电以外，电路必须还要是通路，电路中才会产生电流．因此设想不成立，电路是电流流通的必要条件．二：他说的没道理，用电时消耗了发电厂提供的电能，转化为了其它能量．【分析】电是提供电压的装置，有电压时，电路还必须是通路，电路中就会有持续电流．我们用电，将电能转化为其它的能量．14.【答案】化学；正【解析】【解答】解：盐水电池和干电池、蓄电池类似，都是将化学能转化为电能的装置．图中电压表指针反向偏转，则连接电压表正接线柱的是电池的负极，与连接电压表负接线柱的是电池的正极，即金属片A是电池的正极．故答案为：化学；正【分析】（1）由图中电压表指针的偏转方向可判断电流方向，同时能判断电池的极性．（2）盐水电池是将化学能转化为电能的装置．15.【答案】D【解析】【解答】电压表正确测出灯L1两端电压，电压表要并联在灯L1两端，且电流从电压表的正接线柱流入，从负接线柱流出。

一．探究电流及电压电阻关系1．在探究“电流及电阻的关系”实验过程中，老师给同学们准备了以下器材：蓄电池（6V）、电流表（0﹣0.6A，0﹣3A ）、电压表（0﹣3V，0﹣15V）、定值电阻（5Ω、10Ω、15Ω各1个）、开关、滑动变阻器（1.5A，20Ω）、导线若干．（1）连接电路时，开关应处于_________（选填“断开”或“闭合”）状态．（2）小明按图甲连好电路后，闭合开关发现电压表和电流表都无示数，经检查，漏接了一根导线，如图乙，请你帮小明补接上．（3）补接后，小明先将5Ω电阻接入电路，调节滑动变阻器使电压表示数为2V，电流表示数如图丙为 A；再将5Ω的电阻更换为10Ω电阻，为了使电压表示数仍为2V，应将滑动变阻器适当向________（选填“左”或“右”）移动．（4）当小明再换接15Ω电阻时，无论怎样调节滑动变阻器，都不能使电压表示数为2V，分析其可能的原因____ _____．（答出一种情况即可）（5）同组的小娟同学思考了一会，在不增减器材的条件下解决了这一问题，完成了实验，数据如下表：实验结论：；51015电阻R/Ω电流I/A0.60.30.2（6）本实验采用的方法是_________，利用该电路还能完成的实验有：____ _____ （答出1个实验名称即可）．2．在“探究通过导体的电流及电压和电阻的关系”实验中，有如下器材：电压表、电流表、滑动变阻器、开关、两节干电池、定值电阻R（分别为5Ω、10Ω、15Ω、20Ω、25Ω）、导线若干．小明在实验时连接的电路如图1所示．（1）在探究“电流及电压的关系”实验中：①闭合开关前，要将滑动变阻器滑片移至________（填“A”或“B”）端；电路中滑动变阻器起到保护电路元件安全和____ _____的作用；②闭合开关S，无论如何移动滑动变阻器的滑片P，发现电流表示数几乎为零，电压表示数约为3V，此时，电路出现的故障可能是；小明排除故障后继续实验．（2）在探究“电流及电阻的关系”实验中：①电路中滑动变阻器起到保护电路元件安全和_________的作用；②小明先将R﹦10Ω的电阻接入，闭合开关，调节滑动变阻器的滑片，直到电压表示数为2.5V，记下电流表示数；接着在滑动变阻器的滑片位置不变，把R换为15Ω的电阻时，应向______（填“A”或“B”）方向移动滑动变阻器的滑片P，才能使电压表示数为2.5V，同时记下电流表的示数；③若要使所给的5个定值电阻分别接入电路中都能正常进行实验，应该选取至少标有Ω的滑动变阻器；④根据多次测量数据描绘出电流随电阻变化的曲线如图2所示，小明由图象得出的结论是：．3．图甲是探究“电流及电阻的关系”的实物电路（滑动变阻器的规格为“20Ω 2A”），实验时：（1）拆接电路，开关应________（选填“断开”或“闭合”）；（2）现在a、b间接入5Ω的电阻，调节滑动变阻器，使电压表示数如图乙所示，则电阻R两端的电压U1为_______ V；（3）在a、b间改接10Ω的电阻，调节滑动变阻器，使得电压表示数_____U1（选填“大于”“小于”或“等于”）；（4）若想利用该实验装置来测量额定电压为3.8V、电阻为10Ω的小灯泡的额定功率，除了在a、b间改接小灯泡外，还必须对电路做的改动有：．4．小强为探究“电流及电阻的关系”，设计了如图所示的电路图，采用的器材有：电源（电压3V不变）、标有“20Ω 1A”字样的滑动变阻器、电流表、电压表、三个阻值分别为5Ω、10Ω、15Ω的定值电阻、开关及导线若干．（1）连接完电路，闭合开关前，滑动变阻器的滑片p应置于阻值最端（选填“大”或“小”）．（2）闭合开关，发现电流表指针反向偏转，则说明电流表正、负接线柱_________．（3）故障排除后，小强将5Ω电阻接入电路中，移动变阻器的滑片P使电压表的示数为1V，记录此时电流表示数；用10Ω电阻替换5Ω电阻接入电路，移动滑片P，应使电压表示数__V时再记录此时电流表示数．（4）他能否用15Ω电阻继续完成实验：（选填“能”或“不能”）．理由是：．5．在探究“电流及电阻的关系”的实验中有如下实验器材：电源（4.5 V），电流表、电压表各一只，开关一个，三个定值电阻（5Ω、10Ω、15Ω），滑动变阻器R1“20Ω 1A”，滑动变阻器R2“50Ω 1A”，导线若干．（1）小明连接电路如图，请在图中用笔画线代替导线帮他将实验电路连接完整；（2）电路连接完整后，小明闭合开关，发现电流表有示数，电压表指针超过量程．小明操作中的错误是；（3）纠正错误后，小明先将5Ω的电阻连入电路中，闭合开关，移动滑片，使电压表的示数为 1.5 V，并记下电流值；再分别改接10Ω、15Ω的电阻，重复上述实验，得到了表中的实验数据；电阻51015电流（A）0.30.10.15（4）将5Ω电阻换成10Ω电阻后，闭合开关，应将滑动变阻器的滑片向（选填“左”或“右”）移动，当观察到电压表示数为 V 时，才能记录电流表示数；（5）实验中小明应选择的滑动变阻器是（选填“R1”或“R2”），多次移动滑动变阻器滑片的目的是．（6）通过上述实验得出的结论是．6．小宇和同学们在“探究电流及电阻关系”的实验中，所用的器材有：三节新干电池，“5Ω、10Ω、15Ω、20Ω”的电阻各一个，滑动变阻器一个，电流表使用0～0.6A的量程，电压表使用0～3V的量程，开关和导线若干．请你和他一起完成下列实验：（1）小宇选用器材时发现电流表指针如图甲所示，他应该；在连接实物电路的过程中，开关要．（2）小宇连成如图乙所示的电路，他刚要闭合开关，同组的小红提醒他，实物连接有一处错误，请在错误的导线上划“×”，并画出正确的连线．（3）改正错误连接后，闭合开关，移动滑片P观察两表的示数，为了记录相关的实验数据，请你帮他设计记录数据的表格．（4）在实验过程中，控制定值电阻两端的电压为2V不变，当小宇用20Ω的定值电阻替换了15Ω的定值电阻后，继续进行实验，无论怎样移动滑动变阻器的滑片，电压表的示数都无法降低到2V，原因是．（5）小宇在实验时，用额定电压为“2.5V”的小灯泡L1替换定值电阻，想测量L1的额定功率，可是不慎电压表掉在地上摔坏了，老师又给他提供了一个标有“2.5V 1.25W”的小灯泡L2和两个开关S1、S2，让他设计测量方案，他灵机一动，设计了如图丙所示的电路图，同样完成了实验，请你将下列实验过程补充完整；①（填S、S1、S2的通断情况），调节滑动变阻器的滑片，使电流表示数为A；②（填S、S1、S2的通断情况），保持滑动变阻器的滑片位置不变，记录电流表的示数为I；③小灯泡L1额定功率的表达式P额= ．7．李明和小亮利用如图（甲）所示的电路探究“电流及电阻的关系”．已知电源电压为6V且保持不变，实验用到的电阻R的阻值分别为10Ω、15Ω、20Ω、25Ω．（1）李明根据图（甲）所示电路图，将图（乙）中的实验器材连接成实验电路，小亮在检查时认为，从实验目的来看，实验电路上有一根导线连接错了，建议李明改线．①请在接错的那根线上打“×”；②另画一根导线，使电路连接正确；③如果不改接这根导线，对实验的影响是：（具体说明是什么影响）．（2）李明将电路改接正确后，闭合开关，调节变阻器的滑片到某位置，保持电压表的示数为2.5V，电流表的指示如图（丙）所示，则电流表的读数是 A，连接电路的电阻R的阻值是Ω．（3）实验中，若保证电压表的示数为2.5V不变，将定值电阻R的阻值由25Ω更换为15Ω，为了保持电压表的示数不变，应将滑动变阻器的滑片向（选填“左”或“右”）移动；当定值电阻为10Ω，移动滑动变阻器滑应接入电路的阻值为Ω．8．张明利用下图所示的电路做“探究通过导体的电流及导体电阻的关系”的实验．他使用的器材有：两节新干电池，三个定值电阻：R1=5Ω、R2=10Ω、R3=20Ω，标有“15Ω 1A”的滑动变阻器、电流表、电压表和开关各一只，导线若干．（1）电路中滑动变阻器的作用是（答出一条即可）．（2）正确连接好电路后，小明首先将R1接入电路，移动滑动变阻器滑片使R1两端的电压为1.5V，读出电流表的示数．①小明将用R2替换R1接入电路，接下来他应该进行的操作是，读出电流表的示数②小明用R3替换R2接入电路进行实验，发现无论怎样移动滑动变阻器，R3两端的电压始终无法达到1.5V．经查，电路连接无误，各元件均完好．请找出一种可能的原因．③在不改变电路的前提下，针对②中的问题，怎样改进该实验，请写出你的办法．9．在探究电流及电阻关系的实验中，电源电压为15V且保持不变，滑动变阻器上标有“20Ω 3A”字样，实验中所用的四个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω．（1）用笔画线代替导线将电路连接完整（如图）（2）小明在a、b间接入5Ω的电阻时，调节滑动变阻器的滑片，读出电流表的示数为1.0A．断开开关，保持滑片的位置不变，用10Ω的电阻替换5Ω的电阻，闭合开关，要得到正确的实验结论，应将滑片向端移动，读数时电流表示数为 A．（3）断开开关，再用15Ω的电阻替换10Ω的电阻继续实验时，无论怎样移动滑动变阻器的滑片都不能完成实验，为了使这四个电阻都能为实验所用，应控制a、b间电压不低于V．10．探究通过导体的电流及电压、电阻的关系实验（1）如图甲所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大；实验次数12345电压U/V 1.01.52.3.电流I/A0.20.30.40.50.6（2）伟伟正确、规范完成连接后，闭合开关，将滑动变阻器滑片从一端调节到另一端，并得到多组电流、电压值（如表格），当电流表示数为0.5A时电压表示数如图乙所示，其值 V．根据表格数据分析可得出结论：；（3）伟伟进一步分析表格中数据很快求出了电源电压为 V，滑动变阻器最大阻值为Ω；（4）伟伟将原电路中滑动变阻器换成标有“20Ω 2A”另一滑动变阻器，继续探究电流及电阻关系，实验中始终保持电压表示数为2V，则所选用的定值电阻阻值不能超过Ω；（5）将图甲电路中定值电阻换成额定电压为2.5V的小灯泡，进行多次实验后画出了灯泡的U﹣I图象如图丙所示，则该灯泡的额定功率为 W．11．在“探究电流跟电阻关系”的实验中，小明设计的实验电路图如图甲所示，已知电源电压恒为3V不变，滑动变阻器上标有“15Ω 1A”字样．（1）请用笔画线代替导线，按电路图将乙图所示的实物电路补充完整；（2）小明连接完最后一根导线后就发现电流表和电压表都有示数，造成上述现象的原因分别是_________ ；（3）排除故障后，移动滑动变阻器的滑片，使电压表的示数为1.5V，读出并记下电流值；断开开关再将5Ω的电阻改接成10Ω的电阻，闭合开关后发现电压表示数大于 1.5V，于是他下一步的操作是：将滑动变阻器的滑片向_________ （左/右）移动，使电压表示数为1.5V并记下电流值；可当他再将10Ω的电阻改接成20Ω的电阻重复上述实验时，却发现无论如何电压表的示数总是大于 1.5V，其原因是；（4）此实验得到的结论是．12．图甲是某同学探究电流及电阻的关系的电路图（1）根据图甲将图乙所示的实物图连接起来；（2）图丙是某同学第一次记录实验数据时电压表和电流表的示数，它们分别是A，V；（3）如果将第一次实验中的定值电阻换成12Ω的电阻后，为了完成实验，则应将滑动变阻器的滑片向滑动．13．小明利用如图甲所示的电路探究电流跟电阻的关系．已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．（1）请根据图甲将图乙所示的实物电路连接完整（导线不允许交叉）．（2）电路连接无误后，闭合开关，电流表指针几乎不发生偏转，电压表指针有较大的偏转，请帮他找出下列可能故障的原因．（填下列故障原因的代号）A．电阻短路 B．电源接触不良 C．电阻断路 D．电压表没有接好（3）排除故障后，同学们在实验中，一位同学首先设定电阻两端的电压为2.5V，在接5Ω的电阻后，闭合开关，将滑片向（选填“A”、“B”）移动，把电压调到2.5V后，读取完电流表示数后，直接拆下阻值为5Ω的电阻改换成阻值为10Ω的电阻．他认为这样操作简捷高效．那么，①电压表示数会怎样变化：．②请你指出他在操作中的错误：．③把5Ω的电阻改换成阻值为10Ω的电阻时，正确的操作后，再将滑动变阻器的滑片向（选填“A”、“B”）移动，使电压表的示数，读取完电流表示数，得到如图丙所示的电流I随电阻R变化的图象．由图象丙可以得出结论：当电压一定时，．（4）本实验的过程中，采用了物理学中比较常用的．A．等效替代法B．转换法C．类比法 D．控制变量法（5）为完成整个实验，应该选取最大阻值不小于Ω的滑动变阻器．二.伏安法测电阻1．小红在做“伏安法测小灯泡的电阻”的实验中：（1）根据实验目的，将实验器材连接成实验电路，如图甲所示．但粗心的小红有一根导线连接错误，请你帮小红在接错的那根导线上打“×”，然后另画一根导线使电路连接正确．（2）电路改接正确后，合上开关，调节变阻器的滑片到某位置时，电压表和电流表的示数如图乙所示，则此次实验测得的小灯泡的电阻值Rx是Ω．（3）若小灯泡的额定电压为2.5V，现用该电路来测小灯泡的额定功率，此时应将变阻器的滑片P向________滑动．（选填“左”或“右”）2．为了用伏安法测定盐水的电阻，小忠同学选取一段塑料管，将其充满某种浓度的盐水，两端用金属塞（焊有接线柱）堵住管口，接在如图甲所示的部分电路中．（1）实验的原理是_________．（用公式表示）（2）图甲中还有两处导线未画出，请在图中补画完整．已知电源电压为6V；要求滑动变阻器的滑片P向右移动时接入电路的电阻变大．（3）某次测量时电压表的示数为5.0V，电流表的示数如图乙所示，其读数为___A，则测得盐水的电阻为______Ω．3．在“测量小灯泡的电阻”的实验中，电源电压为3V，小灯泡的额定电压为2.5V，阻值为5Ω左右．某同学用如图甲所示的器材进行实验．（1）用笔画线代替导线完成实物电路连接，要求滑动变阻器的滑片向左滑动时，连入电路的电阻变大．（2）在某次测量中，电流表的示数如图乙，其读数为_________ A．（3）实验中，调节变阻器，当灯泡电压变化大小△U=1V时，电流变化大小△I=0.2A，该同学由表达式R=，计算出灯泡电阻为5Ω，他的这种计算方法是否正确？说明原因_________ ．4．在“伏安法”测电阻的实验中，电源电压是3V．（1）在连接电路的过程中，开关应该_________；（2）实验过程中，无论怎样移动滑片，电流表和电压表的示数都很小且无变化，原因可能是；（3）排除故障后的电路连接如图甲所示，当电压表示数是2.5V时，电流表的示数如图乙所示是A，被测电阻的阻值是Ω；（4）实验过程中，改变滑片位置并进行多次测量，这样做可以达到的目的．5．小明设计了一种测量未知电阻Rx的实验方案，并选择了合适的器材．测量电路如图所示，电源电压恒定，滑动变阻器最大阻值未知，在A、B两点间接入的元件每次只能是电阻箱或未知电阻Rx．（1）在闭合开关前，滑动变阻器的滑片应该调节到阻值最大值位置，以防止在A、B两点间接入元件的阻值太_____（选填“大”或“小”）时，产生过大的电流而损坏电路．（2）请你帮他完成相关实验内容：①将_________ 接入A、B两点间；②闭合开关，调节滑动变阻器至适当大小，记下电压表示数；③断开开关，取下A、B间的元件，将________ 接在A、B两点间；④闭合开关，调节_________，使电压表示数回到原来的大小；⑤读出电阻箱的示数，即可知道Rx的阻值．（3）小明测量电阻Rx利用了“等效替代”的思维方法，在科学研究中经常用到．下面四个研究实例中，采用这种研究方法的是_________ ．A．力是看不见的，可以通过力的作用效果认识它B．根据磁铁吸引大头针多少判定磁铁磁性的强弱C．用总电阻表示同一段电路中并联的两个电阻D．用磁感线的疏密程度表示磁场的强弱．6．在“测定小灯泡电阻”的实验中（小灯泡标有“2.5V”字样，功率约为0.8W），电源为三节干电池（电池旧了，每节电压约为1.3V）．（1）小刚同学在连接实验电路时还有部分导线未接上，如图1所示．请你用笔画线代替导线，把图中的实物电路连接好．要求连接好电路后，立即可以闭合开关进行实验．（2）上一个班的同学做实验时将小灯泡烧毁，小刚并不知道，连好电路后就闭合开关进行实验．那么，小刚闭合开关后会看到电表出现什么情况？电压表：_________ ；电流表：_________ ．（3）更换相同型号的灯泡后，小刚调节滑动变阻器，灯泡两端的电压为2.5V，此时电流表示数如图2所示．则小灯泡的电阻为________Ω．7．如图甲是用伏安法测某未知电阻实验的实物电路图．（1）请你用笔画线代替导线，将图中的实物电路连接完整．（2）当小明同学按要求将电路正确连接后，闭合开关，移动变阻器滑片到某一点时，如图乙所示，电流表示数为____A，电压表示数为____V．则被测电阻本次的测量值为Ω．（3）若想使电流表的示数增大，应将图中变阻器滑片向____端（选填“左”或“右”）移动．（4）另一组的小红同学在连线时，不小心将线接错了，使开关闭合后，移动变阻器滑片，发现电流表示数变大时，电压表示数却变小，你分析一下产生这个现象的原因是．8．小明用图甲所示的电路测量额定电压为2.5V的小灯泡电阻，图乙是小明未完成连接的实验电路．（1）请你按照电路图，用笔画线代替导线，完成图乙中实验电路的连接．（2）闭合开关后，无论怎样移动滑片，电压表示数总是3V不变，你认为发生故障的原因可能是______ ___ ．（3）小明将电路正确连接后，闭合开关，调节变阻器的滑片，使小灯泡刚好正常发光，此时电流表的示数如图丙所示，小灯泡的阻值是______Ω（小数点后保留一位）；（4）当电压改变的时候，灯丝的阻值________（选填“变化”或“不变”）．9．小明和小红二位同学各自进行“测定小灯泡正常发光时的电阻”的实验．实验中使用的小灯泡均标有“2.5V 1W”字样，所用电源和滑动变阻器相同．（1）小明按图1（a）正确连接电路，并将变阻器的滑片移至最右端．闭合电键后，三个电表的示数如图1（b）、（c）、（d）所示，则他们所用的电源电压为________伏．接着他移动变阻器的滑片，当小灯泡正常发光时，观察到变阻器的滑片恰好在中点上（即它接入电路的电阻为最大阻值的一半），小灯泡正常发光时的电阻约为_________欧．（保留两位小数）小灯泡额定功率为_________W．（2）若小明连接电路后闭合开关，电流表有示数，灯L几乎不发光，移动滑片P也不能改变灯的亮度．原因是他把滑动变阻器的_________接线柱接入了电路．（3）分析数据，你认为该小灯泡是否合格________，其原因是；假如生产这种小灯泡钨丝的粗细是一定的，则这个小灯泡内钨丝的长度及合格产品相比是长了还是短了？答：________．（4）小红连接电路时只用了图1（a）中的V1，没有使用V2，连接的实物图如图2所示．闭合开关后，移动滑动变阻器的滑片，发现小灯炮_________；（5）经检查，是由于一根导线连接错误．请你在实物图中连接错误的导线上打“×”并补画出正确的连线．10．小明在做“用伏安法测电阻”的实验中，所用的器材有3V的电源，最大阻值为10Ω的滑动变阻器R，待测电阻Rx及如图甲所示的其它器材．（1）如图甲，实验电路还未连接完整，请用笔画线代替导线在答题卡相应图中将实验电路连接完整，要求滑动变阻器滑片向右移动时，电流表的示数增大．（2）连接电路时，开关应处于_________状态．（3）调节滑动变阻器进行多次测量，其中一次当电压表的示数为2.5V 时，电流表对应的示数如图乙所示，则本次测得的待测电阻Rx=________Ω．（保留两位有效数字）（4）做完以上实验后，小明还用该实验装置来探究电流及电压的关系，计划测量当Rx两端电压分别为1V、2V、3V时对应的电流，但发现无论调节滑动变阻器都不能使Rx两端电压达到1V，原因可能是．11．小明同学利用电压表和电流表测量电阻R1的阻值（约9Ω左右），电源选用两节干电池．（1）按图甲电路，将图乙中电流表正确连入电路．（2）按图甲电路实验时，闭合开关后，小明将滑片P向左滑动，电压表示数将_____（填“增大”、“减小”、“不变”），当P滑到某一位置时，两表读数如图丙所示，由此可知R1= Ω．你认为这个结果可靠吗？理由是．（3）如果电路连接后，合上开关，实验中移动滑片P出现了电压表示数为3V不变，你认为可能的原因是．12．在用电压表和电流表测电阻的实验中：（1）如图甲所示是某同学已经连接好的实验电路，但电路中有一根导线连接错误，请你把错误的连接改正过来；（新改接的导线用笔画线表示，并在错接的导线上画“×”）（2）在连接电路中，开关应处于________态（填闭合、断开）．测量时，该同学多次改变滑动变阻器滑片的位置是为了．（3）开关闭合前，应将金属滑片放在滑动变阻器阻值最大的位置，但小明未按此要求操作，除了从实物图中能直观地看到滑片所在的位置外，你还能用在移动滑片时发生的哪个实验现象来证实这一点？．（4）电路改正后，闭合开关，在第一次实验时，两只电表的示数分别如图乙所示，则待测电阻的阻值是_______Ω；（5）在第二次实验时，决定在待测电阻两端施加3V的电压，应调节滑动变阻器滑片，使其处于第一次实验时滑片位置______侧的适当位置（填左或右）．（6）在第三次实验时，决定在待测电阻两端施加2V的电压，除应调节滑动变阻器的滑片位置外，还应换________表的量程．13．（等效替代法）小红用图示电路测量未知定值电阻RX的阻值，图中R为电阻箱，S为单刀双掷开关（可置于“a”或“b”位置），RP 为滑动变阻器．主要实验操作如下：（1）连接实物，将电阻箱的阻值调至最大；（2）把开关S接______（选填“a”或“b”）位置，调节滑动变阻器的滑片后，读出电流表的示数I；（3）把开关S接另一位置，调节，使电流表的示数仍为I；（4）读出_________，即可知道Rx的阻值．三.伏安法测小灯泡电功率1．图甲是测量小灯泡（U额=2.5V）电阻的电路．电源电压恒为4V．（1）请将图甲中的电路连接完整．（要求滑片P向右滑动时电灯变亮，导线不允许交叉）（2）实验中，滑动变阻器除了保护电路外，还可以．（3）下表是记录的部分实验数据，图乙是第1次实验中电流表的示数，该示数为____A．这5次实验中，灯泡电阻的最大值为_____Ω（结果保留两位小数）．为了完成这5次实验，应该选取最大阻值不小于_______Ω的滑动变阻器．实验次12345数电压 2.5 2.0 1.5 1.00.50.220.190.160.10电流_________2．小明同学做“测定小灯泡的电功率”实验，所用滑动变阻器上标有“20Ω 2A”字样，待测小灯的额定电压为“2.2V”、“3.8V”和“6.3V”中的一个．（1）如图1是他所用的实验电路，其中有一根导线尚未连接，请用笔线代替导线补上．补上后要求：闭合电键S前，若将变阻器的滑片向左移动，能使它接入电路中的电阻最大．（2）他正确连接电路，闭合电键后，发现小灯发光较暗，电流表、电压表示数如图2所示．则通过小灯的电流为____安，所用的电源电压为____伏，小灯的额定电压为______伏．（3）为了较精确地测出小灯的额定功率，在不更换实验器材的条件下，小明同学想了一个巧妙的办法，对所连接的电路进行了调整．闭合电键后，他调节变阻器的滑片位置，当电压表的示数为_______伏时，小灯正常发光，此时变阻器滑片的位置恰好在中点上（即滑动变阻器连入电路的电阻为10欧），小灯的额定功率为_______瓦．3．在测量小灯泡电功率的实验中，电源电压为4.5V，小灯泡的额定电压为2.5V，小灯泡正常发光时的电阻约为10Ω．（1）请你用笔画线代替导线，将图甲中的实物电路连接完整．要求：当滑动变阻器的滑片向左移动时，连入电路的电阻变大；连线不得交叉．（2）小宇同学闭合开关，移动滑片P到某一位置时，电压表示数（如图乙所示）为____V，若他想测量小灯泡的额定功率，应将图甲中滑动变阻器的滑片P向______（选填“A”或“B”）端移动，使电压表的示数为2.5V．（3）小宇同学继续移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U关系图象，根据图象信息，可计算出小灯泡的额定功率是_____W，还可以得出：小灯泡的实际功率随实际电压的增大而________（选填“增大”、“减小”或“不变”）．（4）小叶同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的。

电压一、填充（每空2分，共30分）1．如图6-1，抽水机使水管两端保持一定的水压，水压使水管中形成持续的水流；电源使电路两端保持一定的___压，使电路中产生持续的_____，这种思维方法称为____ 法。

2．学生喜爱的便携式单放机通常需要的电压为 6v，它需要___节干电池___联使用，对人体安全的电压不高于___ v，我国家庭电路的电压为___ v。

3．如图6-2，当量程为0-3v时，电压表指针的读数为___v；当量程为0-15v时，电压表指针的读数为___v。

4．在“用电压表测电压”的实验中，某同学进行了以下的步骤A．根据电路图正确连接电路；B．正确读出所测量的电压数据，并记录；C．熟悉电压表的量程和正确读数方法；D．根据记录总结串联电路和并联电路的电压关系以上步骤按合理的顺序排列是_______。

5．如图6-3，当开关闭合后，两灯都发光，此时V1、V2表的读数分别是4v和2.5v，则电源电压为___v ，灯L1 两端的电压为___V ，灯L2两端的电压为___V。

6．如图6-4所示的电路，电源电压为9v，当开关闭合时，灯L1两端的电压也为9v，则产生故障的原因可能是______或_____。

二、选择(每题3分，共30分)7．下列说法中正确是（）A．电路两端有电压，电路中就一定有持续的电流B．导体中有大量的自由电荷，只要构成通路，导体中就会有电流C．电压是电路中形成电流的原因D．电路中有电流不一定有电压8．关于电压表的使用，正确的是（）A．电压表不能直接测量电源电压，否则会烧坏B．尽可能选大的量程，以免损坏电压表C．经试触后，被测电压不超过小量程时，应选用较小量程D．电压表接入电路时，不用考虑“+”“—”接线柱的接法9．在图6-5所示电路中，开关闭合后，会出现的后果是（）A．电流表与电压表被烧坏B．电流表与电压表都不会被烧坏C．只有电压表会被烧坏D．只有电流表会被烧坏10．下列几种电压中，对人体不安全的电压是（）A．三节铅蓄电池串联的电压B．电子手表一个氧化银电池的电压C．两节干电池并联的电压D．闪电云层间的电压11．如图6-6所示，要使电压表测灯L2两端的电压，正确的电路图是（）A．A B．B C．C D．D12．如图6-7电路，当S1、S2都接通后，电压表所测量的是（）A．L1两端的电压 B．L2两端的电压C．电源电压D．无法确定13．在图6-8电路中，圆圈a、b、c表示电表，则（）A．a是电压表B．b是电压表C．c是电压表D．c也可能是电流表14．如图6-9所示电路中，电源电压为4.5v，当接通开关S后，如果L1两端的电压为2v，L2两端的电压为2.5v，则电压表的读数为（）A．2v B．2.5vC．4.5v D．无法确定15．如图6-10所示电路中，把电压表的负接线柱引出的导线头E，依次分别接在a、b、c、d四点，则开关闭合时，电压表示数最小的是（）A．a B．bC．c D．d16．如图6-11所示电路中，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（）A．L1的灯丝断了 B．L2的灯丝断了 C．L1的接线短路 D．L2的接线短路三、作图（10分）17．请按照6-12电路图，将6-13的实物图连接起来四、实验与探究（第18题10分，第19题8分，共18分）18．如图6-14所示的示教板的表面上有两个灯座，每个电路图的两端接有接线柱，安装上两盏相同的电灯，都能正常发光，现在只给你一只电压表和若干导线，怎样判断灯泡是串联还是并联？19．有一种家庭用小型彩灯串，由24只小灯泡串联而成，现把它们接在220v的电源上，彩灯串中因为某只小灯泡被烧坏，造成彩灯串全部熄灭。

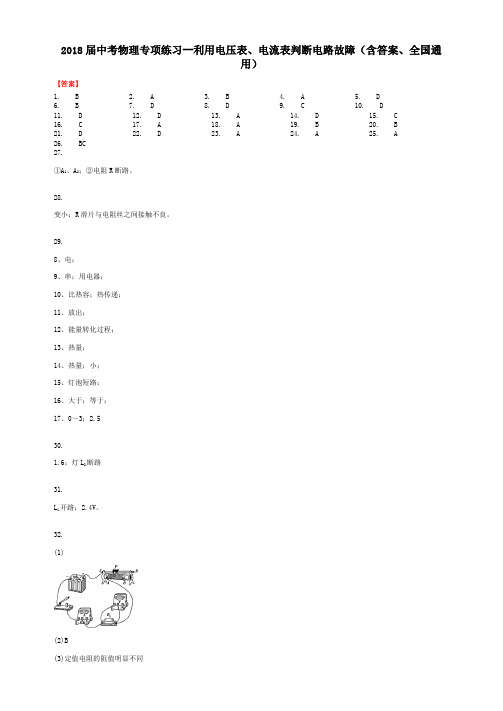

2018届中考物理专项练习--利用电压表、电流表判断电路故障（含答案、全国通用）【答案】1. B2. A3. B4. A5. D6. B7. D8. D9. C 10. D11. D 12. D 13. A 14. D 15. C16. C 17. A 18. A 19. B 20. B21. D 22. D 23. A 24. A 25. A26. BC27.①A1、A2；②电阻R断路。

28.变小；R滑片与电阻丝之间接触不良。

29.8、电；9、串；用电器；10、比热容；热传递；11、放出；12、能量转化过程；13、热量；14、热量；小；15、灯泡短路；16、大于；等于；17、0～3；2.530.1.6；灯L2断路31.L1开路；2.4V。

32.(1)(2)B(3)定值电阻的阻值明显不同33.（1）串联；（2）L两端的电压表示数为零，或L2两端的电压表示数等于或接近电源电压；（3）B。

134.(1)(2)B(3)定值电阻的阻值明显不同(4)滑动变阻器规格是“10 Ω 2 A”此时R两端电压为U2=1 V或5 V(其他合理的推理也可。

)235.（1）；（2）电阻R断路；（3）①电流与电阻成反比；②变大；左；2；（4）B；（5）电流与电压的关系、测电阻等。

36.(1)(2)B(3)定值电阻的阻值明显不同37.（1）指针调零；正负接线柱接反；（2）电压表；作图如下：（3）右； 0.26 ；0.65；（4）不同意；灯泡的电阻会随温度的改变而变化（不能控制电阻不变）38.（1）；（2）B；（3）电阻R断路；1（4）正；（5）6。

39.(1)如图：；(2)左；(3)小；(4)灯泡断路；电流表的正负接线柱接反了.40.(1)如图：；(2)0~15V量程进行试触,0~3V;(3) 灯泡L1断路;(4)1.2;(5)换用不同规格的器材(灯泡、电源)，多次测量. 【解析】1.电压表示数为电源电压，故障可能是被测电路开路或被测电路以外的电路短路；故选B。

实验探究四探究练习使用电压表(物理人教版九年级)总分数 56分时长:不限题型单选题填空题综合题题量13 2 4总分26 4 262018年真题（共5题 ,总计10分）1.（2分）（2018怀化中考）下列各电路图中完全无误的是（）A.B.C.D.2.（2分）（2018郴州中考）如图所示,开关S闭合后,两电表均有示数,小灯泡均正常发光。

过了一会两灯突然熄灭,电流表示数变为0,电压表示数约为电源电压。

下列故障判断可能正确的是A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路3.（2分）（2018怀化中考）如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（）A. 电流表开路，并且L1、L2灯丝断了B. L1灯丝断了C. 灯泡L2开路D. 灯泡L1短路4.（2分）（2018邵阳中考）在如右图所示的实验电路中，电源电压为3伏，L1、L2发光时的电阻均为5欧，下列说法错误的是A. 灯 L1、L2是串联的B. 电流表的量程应选0~3AC. 电压表的量程应选0~3VD. 电压表测的是灯 L1两端的电压5.（2分）（2018株洲中考）图示电路中各元件完好，a、b、c、d、e、f为接线柱，将电压表接在其中两个接线柱上后，开关闭合时，电压表示数为0；开关断开时，电压表有示数。

则与电压表相连的两个接线柱可能是（）A. a和bB. c和dC. a和fD. e和f2016~2017年真题（共14题 ,总计46分）6.（2分）（2017常德中考）如图所示，R0为定值电阻，R1为滑动变阻器，V1、V2为实验室用电压表(接线柱上标有“－”“3”“15”)，闭合开关后，调节滑片P，使两电压表指针所指位置相同。

下列说法中正确的是（）A. 电压表V1与V2示数之比为1∶5B. 通过两电阻电流之比4∶1C. R0与R1两端电压之比为1∶5D. R0与R1的阻值之比为1∶47.（2分）（2017衡阳中考）如图所示，闭合开关后两灯均能发光，则（）A. 甲为电流表，乙为电压表B. 甲为电压表，乙为电流表C. 甲、乙都为电流表D. 甲、乙都为电压表8.（2分）（2016长沙）如图，电源电压和灯的电阻保持不变，先闭合S1，灯L正常发光，电流表有示数，再进行下列操作后，判断正确的是（）A. 同时闭合S1、S2，电流表示数变大，灯变亮B. 同时闭合S1、S3，电流表示数变大，灯的亮度不变C. 同时闭合S1、S3，电压表的示数不变D. 断开S1，只闭合S2，电流表、电压表示数都变大9.（2分）（2016湘西）如图所示，小红正准备将一电表接入电路中，她这是要测量电路中的（）A. 电流B. 电压C. 电阻D. 电能10.（2分）（2016湘西）如图是实验室伏安法测电阻的电路图，其中a、b电表应分别为（）A. a为电流表，b为电流表B. a为电压表，b为电压表C. a为电流表，b为电压表D. a为电压表，b为电流表11.（2分）（2016郴州）如实物图所示，以下判断正确的是（）A. 灯L1与灯L2并联，电压表测灯L1两端的电压B. 灯L1与灯L2并联，电压表测灯L2两端的电压C. 灯L1与灯L2串联，电压表测灯L1两端的电压D. 灯L1与灯L2串联，电压表测灯L2两端的电压12.（2分）（2016岳阳）将“2.5V 0.3A”和“3.8V 0.3A”的两个灯泡接在合适的电源上，两个小灯泡均没有烧坏，两灯相比较与实际相符的是（）A. 若两灯串联，“3.8V 0.3A”灯泡更亮B. 若两灯串联，“2.5V 0.3A”灯泡两端电压更大C. 若两灯并联，“3.8V 0.3A”灯泡更亮D. 若两灯并联，通过“3.8V 0.3A”灯泡的电流更大13.（2分）（2016常德）在如图所示的电路中，当开关S闭合后，灯L1不亮，L2亮，电压表无示数，则下列说法中正确的是（）A. A.灯L1与L2串联，L1的灯丝断了B. B.灯L1与L2串联，L1被短路了C. C.灯L1与L2并联，L1的灯丝断了D. D.灯L1与L2并联，L1被短路了14.（2分）（2017常德中考）图甲中温度计的示数为____1____℃；图乙中电压表示数为____2____V。

中考物理复习《电压的测量》专项测试卷(附带参考答案)学校:___________班级：___________姓名：___________考号：___________1．张峰有一个标准的电压表，它有0~3 V和0~15 V两个量程．用它测量由两节干电池串联组成的电池组的电压时，接线正确，但他读出的读数是10 V，这显然是错误的．请你说出他出现错误的原因：．实际电压应是V．他接着按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示．把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：实验次数A处的电流IA B处的电流IB C处的电流IC10.100.120.2220.200.240.4430.400.480.88（1）表格设计存在一个不足之处，是，通过对上面数据的分析，可以得出是．（2）测量三次的目的是，在这次实验中他是通过采用（填“改变电源电压”或“更换不同规格的小灯泡”）的方法改变电流的大小从而进行三次实验．（3）结合你用一个电流表做实验时的体会，提出一条对本实验的改进意见：．2．为探究并联电路中电压的规律，实验室提供的器材有：干电池组（电压约为3V）、电压表、多个小灯泡、开关、导线若干。

（1）用笔画线代替导线，在图（甲）中把电路连接完整，要求电压表测量灯L1两端的电压；（2）电路连接正确后进行实验，某小组分别测出灯L1、L2两端的电压和并联电路的总电压，电压表示数相同，如图（乙）所示，其值为V。

根据这组数据，该小组得出并联电路中电压的规律。

你认为实验的疏漏之处是。

3．(1)如图所示，图甲中温度计读数为℃；图乙中物体重为N 。

(2) 如图所示，图甲中电流表的读数为A，图乙中电压表的读数为V 。

(3)如图所示，小明在做“探究影响滑动摩擦力大小的因素”实验，图甲中，小明用弹簧测力计拉动物块A，测出物块A所受滑动摩擦力为2.4N；小明利用甲、乙两图（选填“能”或“不能”）得出“滑动摩擦力大小和接触面积有关”的结论，原因是：。

电路的简化一、单选题(本大题共12小题，共24.0分)1. 如图所示电路，电源电压恒定，R0为定值电阻，R为滑动变阻器．闭合开关S后，在滑动变阻器滑片P向左滑动的过程中（）A. 电流表A1的示数变小B. 电流表A2的示数变大 C. 电压表V的示数变小 D. 电灯的亮度变暗2. 如图所示电路，电源电压不变．开关S闭合前，电压表示数为6V；开关S闭合后，电流表A1的示数为0.6A，A2的示数为0.5A，A3的示数为0.9A．下列判断正确的是（）A. 干路电流为1.1A B. 通过R1的电流为0.1A C. 电阻R2的电阻值为12Ω D. R2和R3交换位置后，电流表A1和A3的示数不变3. 如图所示，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表（）A. A的示数是120mAB. A的示数是70mAC. A′的示数是50mAD. A′的示数是30mA4. 如图所示电路，电阻R1标有“6Ω1A”，R2标有“3Ω 1.2A”，电流表A1、A2的量程均为0～3A，电压表量程0～15V，在a、b间接入电压可调的直流电源．闭合开关s后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过（）A. 9V 1AB. 3.6V1.8A C. 9.6V1A D. 3.6V 0.6A5. 如图所示，电源电压为3V，开关S闭合后，下列说法正确的是（）A. 若用一根导线并联在L1两端，则L1被短路，电压表的示数为3VB. 若L1的灯丝断了，电压表的示数为3VC. 若用一根导线并联在L2两端，则L2被短路，电压表的示数为3VD. 若L2的灯丝断了，电压表的示数为零6. 如图所示的电路中，电源电压保持不变，当S1、S2、S3都闭合，滑动变阻器的滑片移到a端时，R1的功率为P1，电流表A1和A2的示数之比为3：4；若再断开S2，则电流表A1和A2的示数之比为1：2，当S1和S3断开，S2闭合，滑动变阻器的滑片移到b端时，电压表的示数为3V，R1的功率为P1′，已知R1=6Ω，P1：P1′=16：1，下列判断错误的是（）A. 电源电压为9VB. R2的阻值为3ΩC. R2和R3的阻值相等 D. R4的最大阻值为12Ω7. 如图所示，电路中电源电压不变，当S闭合，且滑片P向左滑动时，各电表示数的变化情况是（）A. A1表读数不变、A2表读数变小、V表读数变小B. A1表读数变大、A2表读数变大、V表读数不变C. A1表读数变小、A2表读数变大、V表读数变大D. A1表读数不变、A2表读数变大、V表读数不变8. 如图所示电路，电源电压恒定不变．当S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数9V，则R1：R2为（）A. 1： 2B. 2：1 C. 1：3 D. 3：19. 分析复杂电路中各用电器的连接关系时，可对电路中的电流表和电压表进行简化处理，以下处理方式中正确的是（）A. 把电流表看成是开路的B. 把电流表看成是一条导线C. 把电压表看成是一条导线 D. 把电流表看成是一个大电阻10. 如图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系式正确的是（）A. U2=U1+U3I1=I2B.U2=U l=U3I1=I2 C. U3=U l+U2I1＜I2 D. U3=U l+U2I l＞I211. 如图所示，电路中电源电压不变，当S闭合，且滑片P向左滑动时，各电表示数的变化情况是（）A. A1表读数不变、A2表读数变小、V表读数变小B. A1表读数变大、A2表读数变大、V表读数不变C. A1表读数变小、A2表读数变大、V表读数变大D. A1表读数不变、A2表读数变大、V表读数不变12. 某同学连接的电路如图所示，当他将开关断开时，下面的说法中正确的是（）A. 电压表和电流表的读数都变小 B. 电压表和电流表的读数都大 C. 电压表和电流表的读数都不变 D. 电压表读数变为零，电流表的读数不变二、多选题(本大题共4小题，共12.0分)13. 如图所示的电路中，电源电压保持不变，R1为定值电阻，滑动变阻器的最大阻值为R2，且R1=2R2，灯泡L上标有“6V3W”字样，所用电流表的量程均为0～0.6A和0～3A．当三个开关S1、S2、S3都闭合时，灯泡L正常发光，两电流表指针的位置相同．当三个开关的状态及滑动变阻器的阻值变化时，电路消耗的总功率也随之变化．下列判断正确的是（不计温度对灯丝电阻的影响）（）A. 电源电压为6V B. R1的阻值为24Ω C. 电路消耗总功率的最小值为0.5W D. 电路消耗总功率的最大值为3.75W14. 如图所示电路中，电源电压不变，标有“6V3W”字样的小灯泡灯丝电阻R2不变，当开关S闭合、滑动变阻器的滑片P滑到A端时，电流表的示数为0.6A，小灯泡正常发光，此时电路的总功率为P1；当开关S断开，滑动变滑器的滑片P滑到B端时，电压表的示数为4.8V，此时电路的总功率为P2．则下列说法正确的是（）A. 电源电压为6VB. R1：R2=5：4 C. P1：P2=5：1 D. 滑动变阻器R2的最大阻值为48Ω15. 在图示的电路中，灯泡L1和L2完全相同，当S、S1、S2都闭合时，电流表的读数是0.54安，下面的说法中你认为正确的是（）A. 两个灯泡中的电流相同，都等于0.27安B. 无论断开S1或S2，电流表的读数都是0.54安C. 无论断开S1或S2，电流表的读数都是0.27安D. 电流表的读数是干路电流，大小等于L1、L2电流之和16. 在如图所示电路中，电源两端的电压保持不变，当闭合开关S1、S3，断开开关S2时，电流表的示数为1.2A；当闭合开关S1、S2，断开开关S3时，电流表的示数为0.3A；当闭合开关S2，断开开关S1、S3时，电流表的示数为0.15A．关于此电路工作情况的分析，下列说法中正确的是（）A. 只闭合开关S1时，电流表的示数为0.3AB. 只闭合开关S2时，电阻R2消耗的电功率是电阻R3消耗的电功率的2倍C. 开关S1、S2、S3都闭合时，电流表的示数为3AD. 只断开开关S2与只闭合开关S2两种情况下电压表的示数之比为2：1三、填空题(本大题共4小题，共8.0分)17. 如图是某家用电热器内部电路结构图，它有高温、中温、低温三个档位，其中R1、R2为加热电阻丝（R1=R2）．其中高温档位是 ______ ，低温档是 ______ ，中温档位是 ______ ．（均选填图中对应的序号）18. 如图所示，当S1闭合、S2和S3都断开时，电流表A1的示数为1A，电流表A2和A3的示数各为多少？当S2和S3闭合、S1断开时，电流表A3和A2的示数分别为4.5A和1.5A，电流表A1的示数为多少？若将S1、S2和S3同时闭合会发生什么现象？19. 在如图所示的电路中，合上开关S后，电压表V1的示数为2V，电压表V的示数为6V，电流表A的示数为0.3A．则通过灯L1的电流为 ______ ，电压表V2示数为 ______ ．20. 如图所示，电源电压保持不变，当开关S1闭合，S2断开时，电压表示数3V，当S1断开，S2闭合时，电压表示数4.5V，则灯泡L1和L2两端的电压分别是______ V和 ______ V．四、作图题(本大题共2小题，共10.0分)21. 等效电路图如图所示电路，请你画出下列各情况的等效电路图：①当开关S1、S2都断开时；②当开关S1、S2都闭合时．22. 如图请画出（1）当只闭合S2和S3时，（2）当只闭合S2时，的等效电路图．五、计算题(本大题共23小题，共184.0分)23. 在如图所示的电路中，电流表的量程为0～0.6A，电压表的最程为0～3V，R3=4Ω．求（画出相应的等效电路图）：（1）只闭合开关S1时，电路消耗的功率为4W，则电源电压U=？（2）只闭合开关S2时，灯泡R1正常发光，R3消耗的功率为0.64W，则灯泡的电阻R1=？（写出该小题的解题思路后再求解）（3）只闭合开S3时，在不损坏电流表、电压表和灯泡的情况下，则变阻器R2的取值范围是多少？24. 在如图14所示的电路中，电源电压为8V，滑动变阻器R2的最大阻值为60Ω，电流表的量程为0～0.6A，电压表的量程为0～15V．求（注：求解时画出相应的等效电路图）：（1）只闭合开关S1时，电流表示数为0.2A．则R1为多少？（2）只闭合开关S2时，电压表示数为3.8V，此时小灯泡L正常发光．则小灯泡L的额定功率P L额为多少？（3）开关S1、S2、S3都闭合时，为保证各电路元件安全使用，则滑动变阻器R2的可调范围和电流表相应的变化范围分别是多少？25. 如图所示电路，电源两端电压不变，灯丝电阻不变．滑动变阻器的最大阻值为R2．开关S1、S2都断开，变阻器的滑片P移至最右端时，灯L恰能正常发光，滑片P移至最左端时，灯L消耗的电功率与它的额定功率之比为9：25，R2消耗的电功率为P2．当两个开关都闭合，变阻器滑片P 移至最左端时，电流表示数为1.5A，R1消耗的电功率为9W．此时电路总功率P总：P2=75：4．求：（1）两个开关都闭合，变阻器的滑片P移至最左端时，电路消耗的总功率P总；（2）灯L的额定电功率P L0．26. 如图所示，电源两端电压U保持不变．当开关S1闭合、S2断开，滑动变阻器的滑片P置于B端时，滑动变阻器接入电路的电阻为R3时，电压表V1的示数为U1，电压表V2的示数为U2；当开关S1闭合、S2断开，滑动变阻器的滑片P置于A端时，电阻R1消耗的电功率为P1，电流表A的示数为0.5A．已知：P1=2.5W，U1：U2=1：2，R2=8Ω．求：（1）电源两端的电压U；（2）当开关S1、S2闭合，滑动变阻器的滑片P置于B端时，电路消耗的电功率P．27. 如图所示，当S闭合后V1的示数为7V，电压表V2的示数为9V，若电源电压是12V，求灯L1、L2、L3两端的电压．28. 在如图所示的电路中，电源电压不变，闭合开关S，电压表V1和V2的示数之比为3：5，电流表的示数为1A；若将电压表V1换成电流表A1，则电流表A1的示数为2A；那么R1：R3=？29. 小红同学自制了一个卡通福娃，她想用亮度可调节的红、绿灯做它的眼睛．她选用规格“6V3W”的红灯和“6V6W”的绿灯及“18Ω 1.5A”的滑动变阻器等元件设计了如下电路．当闭合开关S、S1、S2、滑动变阻器的滑片P移至b端时，两灯都正常发光（电源电压不变）．问：（1）电源电压为多少伏？（2）两灯都正常发光时电流表的示数为多少？（3）S、S2闭合、S1断开，电流表示数为0.25A时．滑动变阻器连入电路的电阻为多少？（4）该电路中最大电功率和最小电功率分别为多少？30. 如图所示电路中，电源电压为12V，R2=20Ω．当S1，S2合上时，电流表示数为0.8A，当S1，S2断开时，电流表示数为0.2A．求R1和R3的值．31. 一电学兴趣小组的同学制作了一个多档位电热器模型．为了分析接入电路的电阻对电热器电功率的影响，他们将电表接入电路中，其电路图如图所示．当只闭合开关S1时，电压表的示数为U1，电阻R3消耗的电功率为P3；当只闭合开关S2时，电压表的示数为U2，电阻R3消耗的电功率为P3′，测得此时电阻R2消耗的电功率为1.6W．已知2U1=U2，P3=4P3′，电源两端电压保持不变，则：（1）求出电阻R1与R2的比值．（2）兴趣小组的同学通过测量与分析发现，当开关S1、S2、S3都闭合时，电路消耗的电功率最大，这个最大电功率是多少？32. 如图所示的电路中，电源两端电压U保持不变．当只闭合开关S1时，电压表的示数为U1，电流表的示数I1为1A，电阻R1消耗的电功率P1为4W，电阻R2消耗的电功率为P2．当开关S1、S2都闭合时，电压表的示数为U2，电流表的示数为I2，电阻R2消耗的电功率为P2′．已知P2：P2′=1：4，U1：U2=2：1．求：（1）电流表的示数I2为多少安？（2）电源两端的电压U为多少伏？（3）当开关S1、S2都闭合时，通电5min，电阻R2产生的热量为多少焦？33. 如图所示电路中，电源电压6V恒定，电流表的量程为0～0.6A，电压表的量程为0～3V，灯L1和L2的规格分别为“6V 1.8W”和“6V 1.2W”，滑动变阻器R的规格为“50Ω 1.5A”，不计温度对灯丝电阻的影响．求：（1）滑动变阻器的滑片P放在a端时，闭合开关S1、S2、S3后，电压表和电流表的读数是多少？（2）若两灯中只允许一盏灯工作，且要求电路元件安全使用，在滑片移动过程中，整个电路至少消耗多少电功率？34. 在图所示的电路中，电源电压为220V；R1、R2、R3为定值电阻，但是它们的具体电阻数值都没有标注，知道它们电阻的可能值是44Ω、88Ω、176Ω或220Ω．闭合开关S，在断开S1、S2与闭合S1、S2两种状态下，电流表的示数之比为1：10．电路消耗电功率有四种可能的情况，其中消耗电功率的最大值是1100W．求：（1）R2的电阻值；（2）在开关S闭合，S1、S2断开的状态下，电压表示数可能各是多少？35. 如图所示，R1=20Ω，R2=10Ω，电源电压保持不变．（1）当S2闭合，S1、S3断开时，R1两端的电压为4V，求电流表的示数和电源电压；（2）当S2断开，S1、S3闭合时，求电流表的示数．36. 如图所示，电源电压保持不变，滑动变阻器最大值为R1=40Ω，小灯泡的电阻为10Ω且保持不变．当S1、S2均闭合且滑片P 滑到b 端时，电流表A1、A2的示数之比为3：2；当S1、S2均断开且滑片P置于滑动变阻器中点时，小灯泡L的功率为10W．求：（1）电阻R2的阻值；（2）当S1、S2均闭合且滑片P在b端时，电压的示数；（3）整个电路消耗的最小电功率．37. 如图所示，小灯泡L标有“6V 1.5W”字样，R2为阻值未知的定值电阻器，电源电压为12V保持不变．（1）若开关S1闭合，S2断开，滑动变阻器R1的滑片在它的中点时，小灯泡恰能正常发光．求：滑动变阻器R1的最大阻值．（2）若开关S1闭合，S2断开，滑动变阻器R1的滑片P移到最左端时，求：小灯泡这时的实际功率．（小灯泡灯丝的电阻视为不变）（3）若保持滑动变阻器R1的滑片P在左端不动，将开关S1、S2均闭合，此时电流表的示数为1.25A，求：R2的阻值．38. 如图所示，电源电压为6V，并保持不变，当S l、S2闭合，S3断开时，电流表示数为0.5A，则R1的电阻值为 ______ Ω；当S1、S3断开，S2闭合时，电压表示数为4V．则R2的电阻值为 ______ Ω；如果电路中只闭合S3，电压表示数是______ V．39. 如图所示，电源两端电压保持不变，当开关S1闭合、S2断开，滑动变阻器的滑片P移到B端时，变阻器连入电路电阻为R B，此时电流表的示数为I1，电阻R2的电功率为P2，电阻R B的电功率为P B；当开关S1断开、S2闭合时，电流表的示数为I2，电阻R2的电功率为P2’．已知P2：P2′=49：144．求：（1）I1：I2；（2）当开关S1、S2都断开，滑动变阻器的滑片P在C点时，变阻器接入电路的电阻为Rc，电压表V1的示数为U1，电压表V2的示数为U2，电流表的示数为I3，此时电阻R C的电功率为P C．已知U1：U2=3：8，I2：I3=9：7．试计算第一种状态和第三种状态中连入电路中的变阻器消耗的电功率之比P B：P C．（请画出相关电路状态的等效电路图）40. 如图所示电路，电源电压不变，R1=18Ω，小灯泡L标有“6V3W”（电阻不变），滑动变阻器的最大阻值为50Ω，电流表的量程是0～0.6A，电压表的量程是0～3V．当闭合开关S1、断开S2、S3时，电流表示数为0.2A．求：（1）小灯泡L的电阻R L；（2）电源电压U；（请画出等效电路图）（3）只闭合S2时，在所有元件都安全的情况下，小灯泡功率的变化范围．（请画出等效电路图）41. 如图所示，电源电压保持不变，滑动变阻器最大阻值R1=40Ω，小灯泡电阻为10Ω且保持不变，两电流表的量程为0-3A．当S1断开、S2、S3闭合且滑片P位于b端时，电流表A1、A2的示数之比为3：2；当S1、S2、S3均断开且滑片P置于ab中点时，小灯泡L功率为10W．（1）电阻R2的阻值；（2）当S1、S2、S3均闭合，在不烧坏电流表的情况下，求滑动变阻器消耗的最大功率和最小电功率．42. 如图所示的电路中，电源电压为24伏且保持不变．开关S闭合，滑动变阻器的滑片P至A端时，电流表示数为1安；当S断开，滑片P滑到变阻器中点O时，电压表示数为12伏．求：①滑动变阻器的最大阻值和灯泡的电阻；②若电压表量程为0～15伏，断开关开S，在电压表不超过量程的情况下，灯泡的最小功率．43. 如图1所示的电路中，电源电压恒定不变，R2=30Ω，通过R1的电流随它两端电压变化关系如图2所示，求：（1）R1的阻值大小；（2）当S1、S2、S3均闭合时，电流表的示数为0.5A，电源电压；（3）当S1闭合，S2、S3断开时，电流表的示数为0.15A，R3消耗的功率．44. 科技小组的同学们设计了一个多档位的电热器模型，电路实物连接示意图如图所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R3．将滑动变阻器的滑片P置于中点M，且只闭合开关S1时，电压表V1的示数为U，电流表的示数I1为0.8A；将滑动变阻器的滑片P置于B端，断开开关S1，闭合开关S2时，电压表V1的示数为U，电流表的示数为I2，R2消耗的电功率P2为2.7W．（1）求电流表的示数I2；（2）将滑动变阻器的滑片P置于A端，闭合开关S1和开关S2时，电压表V2的示数为3U，求此时R1消耗的电功率P1．45. 在如图所示的电路中，电流表的量程为0～0.6A，电压表的最程为0～3V，R3=4Ω．求（画出相应的等效电路图）：（1）只闭合开关S1时，电路消耗的功率为4W，则电源电压U=？（2）只闭合开关S2时，灯泡R1正常发光，R3消耗的功率为0.64W，则灯泡的电阻R1=？（写出该小题的解题思路后再求解）（3）只闭合开S3时，在不损坏电流表、电压表和灯泡的情况下，则变阻器R2的取值范围是多少？六、综合题(本大题共5小题，共50.0分)46. 如图所示，是某种“电子测重仪”的原理图．其中电源两端电压U恒为3V，A为托盘，P为金属滑片且固定在托盘下的弹簧上，并能随弹簧上下滑动．开关S闭合，当托盘中不放物体时，P位于R的最上端，R0的电功率为P1；当称量物体质量达到最大值时，滑片P位于R的最下端，R0的电功率为P2，且P1：P2=1：9．求：电子测重仪正常工作过程中，电压表示数的范围．（请画出相关电路的等效电路图）47. 如图1所示电路中均为实验室常用电表，已知R1＞R2，电压表V1、V2、V3的示数分别为U1、U2、U3，且有两块电压表指针偏转均如图2所示；电流表A1、A2的示数分别为I1、I2．（1）I1、I2的大小关系式为 ______（2）求U1、U2、U3的值及电源电压U分别为______48. 如图所示电路，当开关S闭合后，思考下列问题：（1）若S1断开，画出此时实际工作的电路图（等效电路）；（2）若S1闭合，电表A的示数为3.5A，且在6s内通过L2的电量为12C，则A1的示数为多少？49. 如图所示，电源电压不变，但开关S闭合后，V1和V2表的示数分别为4V、6V，当将灯L1、L2的位置互换后，两电压表的示数均不变．求灯L1、L2、L3两端及电源电压各是多少？50. 如图所示电路，电流表A1读数为0.18A，电流表A2读数为0.32A，通过灯泡L3的电流为0.15A，（1）通过L1和L2的电流分别是多大？（2）电流表A3的读数是多少？2018届中考物理专项练习--电路的简化（含答案、全国通用）【答案】1. A2. D3. A4. B5. A6. A7. D8. A9. B 10. A11. D 12. C 13. ACD 14. ABD 15. ACD16. ABD17. 丁；乙；甲丙18. 解：（1）当S1闭合、S2和S3都断开时，两灯泡串联，电流表A1、A2测电路中的电流，电流表A3被短路，则电流表A3的示数为0A，因串联电路中各处的电流相等，所以，电流表A1、A2的示数相等，均为1A；（2）当S2和S3闭合、S1断开时，两灯泡并联，电流表A1测通过L1的电流，电流表A2测通过L2的电流，电流表A3测干路电流，因并联电路中干路电流等于各支路电流之和，所以：I A1=I A-I A2=4.5A-1.5A=3A；（3）将S1、S2和S3同时闭合后，会造成电源短路，烧坏电流表和电源．答：当S1闭合、S2和S3都断开时，电流表A2和A3的示数依次为1A、0A；当S2和S3闭合、S1断开时，电流表A1的示数为3A；若将S1、S2和S3同时闭合会发生短路现象．19. 0.3A；4V20. 3；1.521. 解：①根据电流的流向，当S1、S2都断开时，电流从电源正极流出，电流依次通过L1、L3和电流表回到电源负极，由此画出等效电路如图所示：；②根据电流的流向，S1、S2都闭合时电流从电源正极流出分成两支，一支通过L2、S2，一支通过L1，汇合后经开关S2、电流表回到电源负极，由此画出等效电路如图所示：．22. 解：（1）当只闭合S2和S3时，R2短路，电路中只有R1，如下图左所示；（2）当只闭合S2时，R1与R2串联，等效电路图如下右图所示；23. 解：（1）只闭合开关S l时，等效电路如下图：电源的电压为U===4V；（2）只闭合开关S2时，等效电路如下图：思路一：R1=R-R3→R=→I=I3=，思路二：R1=电路中电流为I1=I3===0.4A，此时R3两端的电压为U3===1.6V，电阻R1两端的电压为U1=U-U3=4V-1.6V=2.4V；电阻R1的阻值为R1===6Ω；（3）只闭合开关S3时，等效电路如下图：①灯泡正常发光时的电流为0.4A，电流表的量程为0～0.6A，则电路中的最大电流为I=0.4A，此时电路中的总电阻为R===10Ω，滑动变阻器接入电路的最小值为R2=R-R1=10Ω-6Ω=4Ω；②当滑片右移时，在不损坏电压表的情况下有：电压表的示数U2=3V，R1两端的电压为U1′=U-U2=4V-3V=1V，此时通过滑动变阻器的电流为I2=I1′===A，滑动变阻器接入电路的最大阻值为R2===18Ω；∴变阻器R2的阻值范围是4～18Ω．答：（1）电源电压为4V；（2）灯泡的电阻为6Ω；（3）变阻器R2的取值范围为4～18Ω．24. 解：（1）只闭合开关S1时，等效电路图如图1，R1===40Ω；（2）只闭合开关S2时，等效电路图如图2，I L===0.105A，小灯泡L的额定功率为：P L额=U L I L=3.8V×0.105A=0.399W；（3）开关S1、S2、S3都闭合时，等效电路图如图3，干路电流最大，只能到达0.6A，此时通过R2的电流最大：I2大=0.6A-0.2A=0.4A，R2的最小值为：R2小===20Ω，所以滑动变阻器R2的可调范围是20Ω～60Ω．当滑动变阻器R2接入电阻最大为60Ω时，I2小===0.13A，这时干路电流最小为I小=0.2A+0.13A=0.33A，所以电流表相应的变化范围是0.60A～0.33A．答：（1）R1的阻值为40Ω；（2）小灯泡L的额定功率为0.399W；（3）开关都闭合时为保证各电路元件安全使用滑动变阻器范围为20Ω～60Ω，电流表相应的变化范围为0.60A～0.33A．25. 解：（1）设灯泡额定功率为P L0，根据已知条件得，∵一定，∴=，∴=，∴．当闭合S1、S2，变阻器滑片P移至最左端时，可以列出以下等式：∵⇒由①，②，③式得∴把代入④整理得=4.5W设开关闭合时变阻器的功率为P′2，即=4.5W又∵P总=P1+P′2，∴P总=9 W+4.5 W=13.5 W．（2）∵P总=UI3，∴=9V．∴=18Ω∴×18Ω=27Ω=3W当S1、S2都断开，滑片P在最右端时，电路如图甲所示；当S1、S2都断开，滑片P在最左端时，电路如图乙所示；当S1、S2都闭合，滑片P在最左端时，电路如图丙所示．答：（1）闭合S1、S2，变阻器的滑片P移至最左端时，电路消耗的总功率13.5 W，（2）灯L的额定功率3W．26. 解：（1）当开关S1闭合、S2断开，滑动变阻器的滑片P置于B端时，等效电路如图甲所示．当开关S1闭合、S2断开，滑动变阻器的滑片P置于A端时，等效电路如图乙所示．当开关S1、S2都闭合，滑动变阻器的滑片P置于B端时，等效电路如图丙所示．乙图中R1和R2串联：有P=UI得：U R1===5V，由欧姆定律得：U R2=I2R2=0.5A×8Ω=4V；∵串联电路的总电压等于串联的各部分电路两端的电压之和，∴电源两端的电压：U=U R1+U R2=5V+4V=9V；（2）乙图中由欧姆定律得：R1===10Ω，甲图中R1、R2和R3串联：∵U=IR，∴=，∴R3=R1=×10Ω=20Ω，丙图中R3单独接入：P===4.05W．答：（1）电源两端的电压为9V；（2）当开关S1、S2闭合，滑动变阻器的滑片P置于B端时，电路消耗的电功率P为4.05W．27. 解：V1并联在L1和L2两端，测的是L1与l2电压之和：则U1+U2=7V ①V2并联在L2和L3两端，测的是L2与L3电压之和：则U2+U3=9V ②电源电压是12V：则U1+U2+U3=12V ③③-①得：U3=5V③-②得：U1=3V ④将④代入①可得：U2=4V答：灯L1、L2、L3两端的电压分别为3V、4V、5V．28. 解：去掉电压表后可知三个电阻串联，电压表V1和V2的示数之比为3：5，由串联电路中电压跟电阻成正比的特点可得：（R1+R2）：（R2+R3）=3：5----①U=I（R1+R2+R3）即：U=1A×（R1+R2+R3）----②若将电压表V1换成电流表A1，电路中只有R3接在电源两端，可得：U=I′R3即：U=2A×R3③根据②③可得R1+R2=R3，代入①可得R1：R3=1：3．答：R1：R3=1：3．29. 解；（1）S、S1、S2都闭合、滑片P在b端时，两灯并联，R1=0，因为两灯都正常发光，所以电源电压U=6V．（2）两灯都正常发光时，两灯两端的电压等于其额定电压，两灯的电功率等于其额定功率，红灯通过的电流为：==0.5A；绿灯通过的电流为，=，电流表A的示数为干路中的电路流：I=I红+I绿=0.5A+1A=1.5A；（3）当S、S2闭合，S1断开时，变阻器R1与L绿串联．R绿===6Ω，串联电路的总电阻，R===24Ω，滑动变阻器连入电路的电阻R1=R-R绿=24Ω-6Ω=18Ω；（4）当S、S1、S2都闭合，滑片P在b端时，滑动变阻器的电阻为0，两灯并联并且两灯都正常发光，此时总电阻最小，电路中的电功率最大，P大=6W+3W=9W；当S、S1闭合、S2断开，滑片P在a端时，滑动变阻器与红灯串联，此时总电阻最大，电路中的电功率最小，此时R1=18Ω，R红===12Ω，最小功率，P小===1.2W．答：（1）电源电压为6V．（2）两灯都正常发光时电流表的示数为1.5A．（3）S、S2闭合、S1断开，电流表示数为0.25A时．滑动变阻器连入电路的电阻为18Ω．（4）该电路中最大电功率和最小电功率分别为9W、1.2W．30. 解：（1）当S1，S2合上时，R3被短路，电路R1和R2并联；∴，∴通过R1的电流为：I1=I-I2=0.8A-0.6A=0.2A，∴（2）当S1，S2断开时，电路R2和R3串联，∴，∴R3=R总-R2=60Ω-20Ω=40Ω．答：R1=60Ω、R3=40Ω．31. 解：（1）当只闭合开关S1时，电压表的示数为U1，电阻R3消耗的电功率为P3，有当只闭合开关S2时，电压表的示数为U2，电阻R3消耗的电功率为P3′，有又2U1=U2，P3=4P3′③由①②③得R1：R2=1：4（2）∵I1：I2=2：1，∴，∴R3=R2-2R1，又R2=4R1∴R3=2R1设电源电压为Up2=1.6w，即，即，最大功率为（电阻全部换成R1）答：（1）求出电阻R1与R2的比值是1：4．（2）最大电功率是18w．32. 解：当只闭合开关S1时，等效电路如图甲所示：当开关全闭合时，等效电路如图乙所示：（1）只闭合开关S1时，由功率公式可得：R1=；由图甲、乙得：===，即=；故I2=2I1=2A；（2）由欧姆定律得：U=IR则：=；则解得：R3=3R2；因电源两端的电压不变，由甲乙可得：I1（R1+R2+R3）=I2（R1+R2）则可解得：R2=2Ω；电源电压U=I（R1+R2）=2A×（4Ω+2Ω）=12V．（3）由图乙可得：电阻R2产生的热量：Q=I22R2t=（2A）2×2Ω×5×60s=2400J．答：（1）电流表示数I2为2A；（2）电源电压为12V：（3）电阻R2产生的热量为2400J．33. 解：（1）由题意知L1、L2的阻值R1、R2分别为：R1===20Ω，R2===30Ω当P放在最左端时，滑动变阻器连入电路的阻值为0，电压表被短路，示数为0；L1、L2并联，电流表测量干路电流．∴I=I1+I2=+=+=0.5A．（2）只有一盏灯接入电路时，应是L1或L2与滑动变阻器串联，电路的总功率决定于电源电压和电流（电流表的示数）．电路中的总电阻R=R1（或R2）+Rp，∴电路中的电流等于I==≤=0.3A＜0.6A＜1.5A，∴电流表、滑动变阻器始终安全．加在滑动变阻器两端的电压U P=U-U灯，若电压表安全，有U P=U-U灯≤3V，若1：当让灯1工作时，则总电路的中电压表最大电压为3V，这总电阻最大为40欧姆则：p min===0.9W2：当是灯2工作的时候，电路最大总电阻为60欧姆，则：p min===0.6W答：（1）电压表和电流表的读数分别是0V、0.5A；（2）整个电路至少消耗的电功率是0.9W或0.6W．34. 解：（1）当开关S、S1、S2都闭合时，R1、R2、R3并联，此时电路消耗的电功率最大则I并==5A，R并==44Ω当开关S闭合，S1，S2断开时，R1、R2、R3串联此时的电流I=I并=0.5A此时的总电阻R串==440Ω根据以上计算，可以确定三个电阻应选：88Ω、176Ω、176Ω．电路消耗电功率有四种状态．由P=可知：在电源电压一定时，电功P的大小只取决于电阻R的大小，①当开关S、S l、S2都闭合时，电路如图甲；②当开关S闭合，S1、S2断开时，电路如图乙；③当开关S、S2闭合，S1断开时，电路如图丙；④当开关S、S l闭合，S2断开时，电路如图丁．由图丙、丁看出，若R1=R3，电路只有三种工作状态，因此R1≠R3不能同时是176Ω，所以R2只能是176Ω．答：R2的电阻值为176Ω．（2）电阻连接的顺序只有两种情况：R1=88Ω，R2=176Ω，R3=176Ω或R1=176Ω，R2=176Ω，R3=88Ω当开关s闭合，S1、S2断开时，R1、R2、R3串联，电压表测量的是R1的电压：当R1=88Ω时：U1=44V当R1=176Ω时：U1′=88V因此，电压表示数的可能值是：44V和88V．答：在开关S闭合，S1、S2断开的状态下，电压表示数可能是44V和88V．。

2018-2019学度北京课改版初三物理测量电压练习一、单选题1.在国际单位制中，电压的单位是（）A. 瓦特（W）B. 欧姆（Ω）C. 安培（A）D. 伏特（V）2.如图为某同学测量L1两端电压的电路，图中有一条导线接错了，接错的导线是（）A. 1B. 2C. 3D. 43.如右图所示的电路中，电源电压为6V，甲乙两灯规格相同，当闭合开关S后两灯都不亮，现用电压表进行检测，AB两点间的电压为零，BC两点间的电压为6V，造成故障的原因可能是：( )A. 甲灯接触不良或灯丝断B. 电源接触不良C. 开关接触不良D. 乙灯接触不良或灯丝断开4.如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（）A. L1两端电压为2VB. L1两端电压为4VC. L2两端电压为4VD. L1和L2两端电压之和为6V5.在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得V的示数是3.8V，V1的示数是2.3V，V2的示数应为（）A. 1.5VB. 3.8VC. 2.3VD. 6.1V6.如图所示，电源电压9V，开关S闭合，灯泡L1、L2发光，电压表V2示数为3V，电压表V1示数为：（）A. 3VB. 6VC. 4.5VD. 9V7.如图所示，电压表的示数可能为（）A. 15VB. 3VC. 12.7VD. 2.7V8.如图所示的电路中，电源电压保持不变．当开关S1断开、S2闭合时，电压表的示数为4.5V；当开关S1闭合、S2断开时，电压表的示数为3V，则L1和L2两端的电压分别为（）A. 3V和4.5VB. 1.5V和4.5VC. 3V和1.5VD. 1.5V和3V9.如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（）A. L1两端电压为2VB. L1两端电压为4VC. L 2两端电压为4VD. L1和L2两端电压之和6V10.如图所示的电路中，当开关S闭合时，电压表能直接测出灯泡L1两端电压的是（）A. B. C. D.二、填空题11.某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2 V，则L1两端的电压为________V．12.我国家庭电路的电压是________ V，一节干电池的电压是________ V，对人体安全的电压是________ V．13.如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为________V，L2两端的电压为________V．14.在研究“水果电池电压与哪些因素有关”的实验中（如图所示）（1）小倩作出如下猜想：猜想一：水果电池电压与水果种类有关猜想二：水果电池电压与两电极间距离有关猜想三：水果电池电压与两电极插入水果的深度有关为了验证上述猜想是否正确，小倩设计了如下准备实验和记录的表格一．表一实验编号水果种类深度（cm）两极间距离（cm）电压（V）1 苹果 1 32 2 23 3 34 菠萝 2 15 2 2①验证猜想一，应做编号为________ 的实验；②为验证猜想二，应做编号为________ 的实验；（2）实验中观察电压表指针的偏转情况正常，该电池的________ 片是它的正极．（3）小倩又提出猜想四：水果电池电压与水果大小有关．他将苹果依次切去一部分来做实验，并将数据记录如表二：表二苹果大小（个） 1 3/4 1/2 1/4测得的电压（V） 0.27 0.28 0.26 0.28该实验说明________ ．（4）以上探究方法在初中物理中经常用到，以下探究活动中也采用了此方法的是________ （多选，）A．探究电流与电压、电阻的关系B．探究决定导体电阻大小的因素C．探究串联电阻时引入总电阻D．探究电流时用水流来导入．15.一节干电池的电压为________V，家庭电路的电压为________V。

电压一、选择题1.下列数据符合事实的是（）A. 对人体的安全电压为36V B. 一块橡皮从课桌掉到地上的时间约是4sC. 人体感觉舒适的温度为约37℃ D. 人的体积约为0.05m32.有关电压表的使用规则，其中说法不正确的是（）A. 指针没有指向零位，应用螺丝刀旋转表盘调零螺丝，将指针调至零位B. 选用大量程先试触，确定电压示数在小量程的范围内时，再改用小量程C. 选用大量程时，电流允许由“ - ”接线柱进、“ + ”接线柱出D. 电压表能直接连接到干电池的两极,所测的电压是干电池的电源电压3.图中各电路元件的连接均正确，甲、乙为两个电表，则（）A. 甲为电流表，乙为电压表 B. 甲为电压表，乙为电流表C. 甲、乙都为电流表D. 甲、乙都为电压表4.图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A. 灯泡L变亮B. 电压表示数变大C. 电流表A1示数变小D. 电路消耗的总功率变大5.如图所示，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是（）A. 电流表A的示数变小，电压表V1的示数不变B. 电压表V1与电压表V2的示数之和不变C. 电流表A的示数变小，电压表V1的示数变小D. 电压表V2与电流表A的示数之比不变6.压敏电阻的阻值随所受压力的增大而减小．下列符合电表示数随压力增大而减小的电路是：（）A. B.C. D.7.如图4所示，V1和V2是完全相同的两个电压表，都有3 V和15 V两个量程，闭合开关后，发现两个电压表偏转的角度相同，则（）A. R1∶R2＝1∶4B. R1∶R2＝4∶1 C. R1∶R2＝1∶5 D. R1∶R2＝5∶18.如图所示，电源电压不变，灯泡L标有“6V 3W”（不考虑温度对灯泡电阻的影响） . 当开关S闭合，S1、S2断开，滑片P从b端滑到某一位置时，变阻器的电阻减小6Ω，电流表的示数变化0.1A，灯泡恰好正常发光；保持滑片P位置不变，闭合S1、S2，电流表的示数又变化了1.5A . 则当S1、S2都闭合时，调节滑片P，电路消耗的最小功率为（）A. 2 WB. 10W C. 15W D. 20 W9.如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为U ab=2V,U bc=2V,U ac=4V，在表格中记录数据后，下一步应该做的是（）A. 整理器材，结束实验 B.换用不同规格的小灯泡，再测出几组电压值C. 分析数据，得出结论 D.换用电压表的另一量程，再测出一组电压值10.在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图6－3（b）所示，则电阻R1和R2两端的电压分别为（）A. 4.8V， 1.2VB. 6V，1.2V C. 1.2V6V D. 1.2V， 4.8V11.如图所示，V1和V2是完全相同的两个电压表，都有3 V和15 V两个量程，闭合开关后，发现两个电压表偏转的角度相同，则（）A. R1∶R2＝1∶4B. R1∶R2＝4∶1 C. R1∶R2＝1∶5 D. R1∶R2＝5∶112.在番茄上相隔一定距离分别插入铜片和锌片，即为番茄电池．将铜片、锌片与电压表相连，如图所示．下列说法正确的是（）A. 锌电极是番茄电池的正极 B. 番茄电池可将化学能转化为电能C. 番茄电池形成通路后，电子将从铜电极流出D. 将电压表直接接在该番茄电池上，会损坏电压表二、填空题13.一般照明电路的电压为________伏，只有不高于________伏的电压对人体是安全的；二节干电池的电压是________伏；一只节蓄电池的电压为________伏．14.如图所示，闭合开关后，要使L1和L2都发光，甲是________ 表；乙是________ 表。

电压表的使用一、单选题(本大题共4小题，共8.0分)1. 如图所示，电路连接正确的是（）A. B.C. D.2. 如图所示，闭合电键S时，用电表能正确测量电阻R1两端电压或通过电流的电路图是（）A. B.C. D.3. 在如图所示的电路中，能用电压表测出灯L1两端电压的是（）A. B.C. D.4. 如图所示电路中，要使电阻R1和R2并联，且闭合开关后，两表均有示数，则甲、乙两表分别是（）A. 电流表、电流表B. 电流表、电压表 C. 电压表、电流表 D. 电压表、电压表二、多选题(本大题共5小题，共15.0分)5. 如图所示电路，甲、乙是连接在电路中的两只电学仪表，闭合开关S后，小灯泡L1、L2均正常发光，则（）A. 甲是电压表，乙是电压表，灯L1和L2都不亮 B. 甲是电流表，乙是电压表，灯L1和L2并联 C. 甲是电压表，乙是电流表，灯L1和L2都不亮 D. 甲是电压表，乙是电流表，灯L1和L2并联。

6. 如图所示，电路中两只灯泡L1和L2均正常发光，则下面说法中正确的是（）A. 甲是电流表，乙是电压表B. 甲是电压表，乙是电流表C. 灯L1与灯L2是串联D. 灯L1与灯L2是并联7. 如图所示的电路图中，能用电压表正确测出灯L1两端电压的是（）A. B.C. D.8. 如图（a）所示的电路中，当开关S闭合后，电路中两灯均正工作，通过的电流是0.1A．电压表V1和V2的示数如图（b）所示，则灯L1、L2的电功率P1、P2是（）A. P1=0.09WB.P1=0.36W C.P2=0.36W D. P2=0.45W9. 右图所示是小明设计的一个简易电子身高测量仪的示意图．其中，电源电压恒为6V，保护电阻R0=20Ω；R是一只固定着的、竖直放置的硬电阻棒、总长为40cm，其接入电路的电阻与接入电路的棒长成正比；金属杆cd和MP（右端P是滑片）与电路接触良好，电阻不计．小明用该测量仪对小聪、小英和小亮的身高进行了测量，其数据见下表．若已知小英测量时，滑片恰在电阻棒ab的中点位置，则根据题中提供的信息可知（）小聪小英小亮A表示数I/A 0.20 0.15 0.12V表示数U/V 2.0 3.0 3.6身高h/m 1.6A. 电阻棒的总电阻是40Ω B. 小聪的身高是 1.7m，小亮的身高是1.5m C. 小聪的身高是 1.5m，小亮的身高是1.7m D. 从理论上分析，该测量仪的身高测量范围是1.2～1.8m三、填空题(本大题共8小题，共16.0分)10. 一节新干电池的电压为______伏；如图所示，若要将一节干电池正确装入电池盒，应将图（甲）中电池的A端接到图（乙）电池盒的______（选填“B”或“C”）接线柱；若用图（丙）中电压表测一节干电池的电压，电压表应选择______伏的量程．11. 如图所示，在烧杯中加如盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池，观察电压表的接线盒指针偏转可知：铜片是盐水电池的______极，电池的电压为______V。

额定电压和实际电压一、单选题(本大题共20小题，共40.0分)1. 某名牌的电风扇铭牌如图，下列说法正确的是（）A. 此风扇只能在220V电压下工作B. 此风扇叶片每秒转50转C. 此风扇每秒消耗电能600JD. 此风扇正常工作时的功率是60W2. 如图，是某液晶彩电的铭牌，下列说法正确的是（）A. 该彩电正常工作时，1s内消耗250W电能B. 1度电可供彩电正常工作4hC. 该彩电只能接在240V电压下使用D. 与60W的灯相比，它消耗电能快3. 下列四个节能灯，均接在36V电压下工作，能正常发光的是（）A. 220V 18WB. 220V 9WC. 12V 18WD. 36V 9W4. 将额定功率相同的L1、L2两灯串联接在电路中，闭合开关后，灯L1正常发光而L2却几乎不亮，对于这一现象，下列分析正确的是（）A. L1中的实际电流比L2中的实际电流大B. L1的额定电流比L2的额定电流大C. L2的电阻比L1小，L2的实际电压小于它的额定电压D. L1的电阻比L2大，L1的实际电压大于它的额定电压5. 如图所示电路，开关S闭合后，移动变阻器的滑片P，下列物理量大小发生改变的是（）A. 小灯泡的额定电压B. 小灯泡的额定功率 C. 小灯泡的实际功率 D. 电源的电压6. 改革开放以来，我国人民的生活水平有了较大的提高，电冰箱、空调机、电视机等家用电器普遍进入家庭．观察下图所示四种家用电器的铭牌，下列说法正确的是（）A. 除彩色电视机外，其它用电器在220V电压时均能正常工作B. 四种用电器都标有频率50Hz，说明它们工作时产生的噪声都相同C. KFR-33GW空调机制冷和制热两种工作状态消耗的电功率相同D. BC-65B电冰箱每小时消耗的电能为0.5度7. 小强在实验室中利用仪器测量发现某LED灯和白炽灯在正常工作时，两灯的亮度相同．下表为该LED灯和白炽灯的部分参数．下列说法中正确的是（）二种灯LED灯白炽灯发光原理二极管发光钨丝高温发光额定电压24V 220V响应时间10-9s 10-3s额定功率12W 100WA. 该LED 灯的额定电压为220VB. 该LED 灯正常工作时电流为2AC. 正常工作时，白炽灯的额定功率比LED 灯大，因此白炽灯就更亮D. 该LED 灯与白炽灯对比，正常工作10h，LED 灯比白炽灯节约电能0.88 度8. 小明在网上购买了一个迷你音响，如图是音响实物图片和铭牌．对于该音响，下列说法正确的是（）额定功率5W电源锂电池频率范围100Hz-20kHz额定电压3VA. 锂电池工作时，将电能转化为化学能B. 音响在5V电压下正常工作 C. 音响正常工作时每秒消耗电能5J D. 加大音响的音量可以提高发出声音的频率9. 随着社会发展，电冰箱、空调机、电视机等家用电器已普遍进入农家．观察如图所示四种家用电器的铭牌，判断下列几种说法中正确的是（）A. 除彩色电视机外，其它用电器在220V电压时均能正常工作B. 电冰箱正常工作12h和电风扇正常工作12h，电冰箱消耗电能多C. “BC-65B电冰箱”每小时消耗电能为0.50度D. “KRF-33GW空调机”制冷和制热两种工作状态时的额定功率是相同的10. 根据如图所示的两盏白炽灯的铭牌，可以判断（）A. 甲灯一定比乙灯亮B. 正常发光时，甲灯的电阻大于乙灯的电阻C. 正常发光时，甲灯的电功率是乙灯电功率的4倍D. 正常发光时，甲灯消耗的电能是乙灯消耗电能的4倍11. 下列说法中错误的是（）A. 额定电压越高的用电器，它的额定功率就越大B. 用电器正常工作时消耗电能越多，说明电器额定功率越大C. 用电器工作过程中，实际功率不可能大于额定功率D. 白炽灯泡越亮，说明它的实际功率越大12. 根据A、B、C、D四种电器铭牌上所提供的信息，可知额定电流为6A的用电器是（）A. B.C. D.13. 如图所示电路，开关S闭合后，移动滑动变阻器的滑片P，下列各物理量中大小发生改变的是（）A. 电源的电压B. 小灯泡的额定功率C. 小灯泡的额定电压D. 小灯泡的实际功率14. 家用白炽灯上标有“220V40W”字样．当该灯正常工作时，它的功率（）A. 大于40WB. 小于40WC. 等于40WD. 等于220W15. 如图是白炽灯泡铭牌提供的信息，下列说法中正确的是（）A. 灯泡的额定电压是220VB. 灯泡的额定电压是25VC. 灯泡的额定功率是220WD. 灯泡的实际功率是25W16. 将标有“220V200W”和“220V40W”的两灯泡串联后，接入380伏的电路中，将会烧坏的是（）A. “40W”的灯泡B. “200W”的灯泡C. “40W”和“200W”的灯泡D. 无法确定17. 标有“220V100W”字样的家用电器正常工作时的电功率（）A. 大于100瓦B. 小于100瓦C. 无法判断D. 等于100瓦18. 关于实验课上用到的标有“2.5V 0.3A”字样的小灯泡，下列说法中正确的是（）A. 该小灯泡工作时流过它的电流一定是0.3A B. 该小灯泡工作时其两端的电压是2.5V C. 该小灯泡不接入电路中时它的电阻为零 D. 该小灯泡两端的电压为2.5V时，它消耗的电功率为0.75W19. 甲、乙两灯，将它们并联在照明电路中均能正常发光，且甲灯比乙灯亮，不考虑温度对电阻的影响，那么（）A. 甲灯两端的电压比乙灯两端的电压大B. 甲灯的额定功率比乙灯的额定功率大C. 甲灯中的电流比乙灯中的电流小D. 甲灯的电阻比乙灯电阻大20. 如图所示，电源电压为3V保持不变，两灯泡都标有“3V0.9W”字样，要使两灯泡都能正常发光，下列说法正确的是（）A. 只闭合S1B. 只闭合S2 C. 闭合S1和S2，断开S3 D. 闭合S1和S3，断开S2二、多选题(本大题共4小题，共12.0分)21. 电源两端电压保持不变，L是标有“6V 3.6W”的小灯泡，它两端的电压和通过的电流关系如图所示．则下列说法中正确的是（）A. 灯泡两端的电压为4V时，通过它的电流为0.6A B. 灯泡灯丝电阻的阻值是固定不变的 C. 灯泡的额定电压为6V，额定功率为3.6W D. 灯泡两端的电压小于6V时，它的实际功率小于3.6W22. 一个标有“220V100W”的电熨斗，下列有关它的说法正确的是（）A. 电熨斗的额定电压是220VB. 电熨斗正常工作1小时，消耗的电能是100KW•hC. 电熨斗正常工作时的电阻是484ΩD. 该电熨斗在110V电压下工作时的实际功率是50W23. 关于图中的白炽灯，下列说法正确的是（）A. 甲、乙两盏灯分别在额定电压下工作时，它们的亮度相同B. 甲、丙两盏灯串联在家庭电路中使用时，它们均能正常发光C. 甲、丁两盏灯串联接在220V的电路中时，甲灯一定比丁灯亮D. 甲灯接在电压为110V的电路中使用时，它的实际功率为20W24. 一盏灯标有“36V40W”的字样，下列说法正确的是（）A. 该灯的额定电压是36VB. 该灯发光时的电功率是40WC. 该灯正常发光时的电阻是42.4ΩD. 当通过该灯的电流是1A时，它的实际电功率小于40W三、填空题(本大题共21小题，共42.0分)25. 白炽灯上标有“220V 40W”字样，表明该灯正常发光时两端的电压是______V，灯丝的电阻为______Ω，正常发光______h消耗1kW•h 的电能．26. 一只电烙铁的铭牌上标着“220V 100W”的字样，它正常工作时，电压是 ______ V，电阻是 ______ Ω．27. 某电冰箱铭牌上有“输入电压220V、耗电量0.7kW•h/24h、输入总功率120W”等数据．其中“耗电量0.7kW•h/24h”这个数据的含义是：该冰箱正常使用24h消耗的电能为 ______ ．如果按照输人总功率120 W和工作24 h计算，则消耗的电能是______ kW•h，这个计算结果与冰箱铭牌上提供的相关数据差异较大，这是由于冰箱具有 ______ 工作的特点而造成的．28. 1度电可供一家用电器正常工作25h，这盏灯的额定电压和额定功率分别是 ______ 和 ______ ．29. 如图所示的电路中，标有“6V12Ω”的小灯泡恰能正常发光，若电阻R的阻值为6Ω，则电压表的示数为 ______V，电流表的示数为 ______ A．30. 电灯泡上标着“PZ220-40”，这里的“220”表示灯泡的 ______ ，“40”表示的是灯泡 ______ ．此灯泡电阻为______ ．31. 某学校共有“220V 60W”的灯泡500盏，平均每天工作5h．这种灯泡正常工作电压为 ______ V．如果改用40W的日光灯，不但可以省电，而且比原来更亮了，则该校一年（365天）可节约用电 ______ 度．32. 一个标有“PZ220 100”的灯泡，额定电压为 ______ V，额定功率是 ______ W，正常工作时，通过它的电流为 ______ A，灯丝电阻是 ______ Ω．33. 电灯泡上标有“PZ220-40”字样，这里的“220”表示灯泡的 ______ ，“40”表示的是灯泡 ______ ．此时灯泡正常工作时的电流为 ______ A，电阻为 ______ Ω．正常发光 ______ h消耗1kW•h电能，若将它接在110V的电路中，则它的实际功率为 ______ W．34. 电灯泡上标着“6V3W”，这里的“6V”表示灯泡的 ______ ，“3W”表示的是灯泡 ______ ．此灯泡正常工作时的电流为 ______ A，电阻为 ______ Ω．35. 一个灯泡上印着“PZ220-40”字样，其中“220”表示灯泡的 ______ 为220V；1度电（1kW•h）可使该灯泡正常工作的时间为 ______ h；若它两端的实际电压为110V时，实际功率为 ______ W．36. 一小型号电冰箱的铭牌如表所示，根据铭牌内容回答下列问题：电冰箱正常工作时电压是 ______ V，电冰箱正常工作时的电流是______ A，若电冰箱每天正常工作6h，一个月（按30天计）耗电 ______ kwh，电冰箱与其它用电器如电灯是 ______ 联连接的；电冰箱、电灯、电视机中使用三孔插座的是 ______ ．BC--65B电冰箱额定电压220V额定功率110W工作频率50Hz总容量60L37. 如图所示，马路交叉口的一方有一组交通指示灯，指示着来往车辆、行人的交通行为，每盏灯都标有“220V，100W”字样．当这组灯正常工作时电灯两端的电压是 ______ V，30天该交通指示灯消耗的电能是______ kW•h．38. 用电器正常工作时的电压叫做 ______ ；电磁继电器是利用 ______ 控制工作电路的一种开关．39. 一只标有“2.5V0.3A”的小电灯和滑动变阻器串联接在电压为6V的电源两端调节滑动变阻器使小电灯两端电压为______ V时，灯正常发光．此时灯1min消耗的电能为 ______ J；再调节滑动变阻器使灯两端电压力1.5V时．灯的亮度与正常发光相比 ______ （选填“变亮”、“变暗”或“不变”）．40. 甲灯标有“220V22W”字样，它正常发光的电压为 ______ 伏，10小时内消耗的电能为 ______ 度；乙灯标有“220V11W”字样，甲、乙均正常发光时， ______ 灯更亮．41. 小洋家买了一辆崭新漂亮的小汽车，她高兴极了，把车的里里外外都观察了个够．通过观察，小洋发现小汽车的许多部件都用到了物理知识，下面是她列出的几项，请你帮她补充完整．（1）小汽车的轮胎上有许多凹凸不平的花纹，是为了 ______ ．（2）小汽车前面的挡风玻璃是倾斜安装的，这是为了避免因 ______ 而干扰驾驶员的视线．（3）小汽车的发动机是汽油机，从能源的角度看，汽油是 ______ （填“一次”或“二次”）能源．（4）她查阅小汽车的说明书，发现汽车前灯灯泡的规格是“12V 25W”，其物理意义是 ______ ．42. 白炽电灯上标有“220V40W”字样，表明该灯正常发光时两端的电压是 ______ V，灯丝的电阻为 ______ Ω，额定功率是 ______ W，正常发光 ______ h 消耗1kW•h电能．43. 标有“220V 120W”字样的用电器正常工作时将 ______ 能转化为其他形式的能，两端电压为 ______ 伏，10小时耗电 ______ 度．44. 测量家庭消耗电能的仪表是 ______ 表．标有“220V40W”字样的日光灯正常工作时，加在它两端的电压为 ______ 伏，它连续正常工作25小时耗电 ______ 度．45. 标有“PZ220-40”字样的灯泡正常工作10h，消耗的电能是______ kW•h，合 ______ J．四、实验探究题(本大题共3小题，共18.0分)46. 小华同学做“测量小灯泡电功率”的实验（小灯泡标有“2.5V”字样）．（1）如图甲所示，是小华所连接的不完整实验电路，请你用笔画线代替导线，将缺少的一根导线接好．（2）电路接好后，闭合开关，发现小灯泡特别亮，电压表与电流表的示数较大．接下来应进行的操作是______，______（两空按操作步骤先后顺序填写字母代号）．A．更换电池或小灯泡B．检查电路是否短路C．移动滑动变阻器滑片至最大值位置D．断开电路开关（3）实验过程中，当电压表示数为______V时，小灯泡正常发光，此时电流表的示数如图乙所示，其值为______A．小灯泡正常发光时灯丝电阻约______Ω，额定功率为______W．47. 小明同学在课余做了个“水果电池”，他把铜丝和铁丝插到菠萝中，然后给一个标有“4.5V 4.5W”的小灯泡供电，结果灯泡不亮，仔细检查了电路，发现电路连接正确，请你分析灯泡不亮的原因是 ______ ；这个“水果电池”上的铁丝是 ______ 极．（选填“正”或“负”）48. 在探究并联电路电流规律的实验中，如图甲是实验的电路图．（1）电流表应 ______ （选填“串联”或“并联”）在被测电路中．若要测量干路电流，则电流表应接在甲图中的 ______ 点．（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是 ______ ；在排除故障后，电流表的示数如图丙所示，则电流表的示数为 ______ A．（3）下表是小亮同学在实验中用两盏规格相同的灯泡得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．请指出小亮的探究过程的两点不妥之处：① ______ ．② ______ ．A点电流I A B点电流I B C点电流I C0.16A 0.16A 0.32A（4）小丽同学使用的小灯泡L1、L2铭牌分别为“3.8V0.3A”、“1.5V0.3A”，按甲图连接好电路后，闭合开关，发现小灯泡L2强烈发光后很快就熄灭，而小灯泡L1的亮度不变．原因是 ______ ．请你帮她提出一个合理的改进意见 ______ ．五、计算题(本大题共2小题，共16.0分)49. 物理课上，老师拿来一个电阻元件，上面标有额定功率为P额，额定电压模糊不清．若要正确使用这个元件，需测出它的额定电压，老师提供的实验器材有：满足实验需求的电源一个（电压恒定但未知），电流表一只，开关两个，滑动变阻器一个（规格为“20Ω1A”），导线若干，请你利用上述器材，帮助同学们测出此元件的额定电压．（不考虑温度对电阻无件的影响）要求：（1）在虚线框内画出你所设计的实验电路图；（电路不可重组）（2）写出主要实验步骤及要测量的物理量；（3）写出额定电压的数学表达式．（用已知量和测得量表示）50.观对象有关记录和活动观察电磁铭牌U额220V P额2W察电能表铭牌20 1040A 50Hz/格/000/（kw•）电磁炉加热=kg、初温t=25℃水关闭家里其它用器只电炉入电路中工作，察电表，盘2.5mi转了150r，此时用温度计测得的水温为5℃请解下列问题：电磁炉是一种新型灶具，炉子内部金属线圈，当流过线时产生磁场，这变化的引起电面的铁质锅底产生感应电流即涡流涡流使锅体及食物的温度升高，所以电磁炉煮的热源自于具本身．小明在探究“家用电”的合活动中，以家里的电磁炉为观研究对，在表中记了关数据．加热.min水所吸的热量是多少？[水比热容为4.2×13J/kg℃]电磁炉际功是多少？请将解果与表中的额定功进比较，发现了什么问题？并解释原．2018届中考物理专项练习--额定电压和实际电压（含答案、全国通用）【答案】1. D2. B3. D4. C5. C6. C7. D8. C9. D 10. C11. D 12. B 13. D 14. C 15. A16. A 17. D 18. D 19. B 20. D21. CD 22. AC 23. AC 24. AD25. 220；1210；2526. 220；48427. 0.7kW•h；2.88；不连续28. 220V；40W29. 6；1.530. 额定电压是220V；额定功率是40W；1210Ω31. 220；1825032. 220；100；0.45；48433. 灯泡的额定电压为220V；灯泡的额定功率为40W；0.18；1210；25；1034. 额定电压为6V；额定功率为3W；0.5；3035. 额定电压；25；1036. 220；0.5；19.8；并；电冰箱37. 220；7238. 额定电压；电磁铁39. 2.5；45；变暗40. 220；0.22；甲41. 增大摩擦；平面镜成像；二次；该灯的额定电压是12V，额定功率是25W42. 220；1210；40；2543. 电；220；1.244. 电能；220；145. 0.4；1.44×10646. D；C；2.5；0.3；8.3；0.7547. 电流太小；负48. 串联；C；电流表正负接线柱接反了；0.24；用两盏规格相同的灯泡；只测了一组数据；电源电压大于小灯泡L2的额定电压1.5V小于小灯泡L1的额定电压3.8V；电源电压应为1.5V（或用一节干电池作为电源）49. 解：（1）由电功率的计算公式P=、P=UI、P=I2R、P=知，与电压有关的功率公式有P=UI和P=．对于P=UI，要知道额定电压，必须测量额定电流，而额定电流未知；对于P=，要知道额定电压，必须测量导体电阻，电阻值是不变的，所以测量出电阻阻值，就能得出额定电压．实验器材有符合要求的电源、电流表、滑动变阻器，滑动变阻器和待测电阻串联在电源上，用电流表测量电路电流；待测电阻接在电源两端，用电流表测量通过的电流，实验电路图如图所示：（2）实验步骤：a、按照电路图连接电路，将滑动变阻器滑片P置于a端；闭合开关S1、S2，记下电流表示数I1；此时电源电压为U=I1R滑；b、先断开S1、S2，将滑动变阻器滑片P置于b端，再闭合开关S1，记下电流表示数I2．（3）闭合开关S1、S2时，电源电压：U=I1R滑①只闭合开关S1时，电源电压：U=I2R x ②，由①②解得R x=③因为P额=，所以U额=，将③代入得：U额==；故答案为：（1）电路图如图所示；（2）实验步骤如上所述；（3）U额=．50. 解：水吸收热量答：加2.min水所吸收的热为22×105J；Q吸=水m△t4.×03J/（kg•×kg×（85℃-2℃）=2.52×0J；电炉工作.5min消耗的能：电磁炉两端电压比额电压要低，电磁炉有正常工．水的热量，W电＞Q吸，可见消耗的电能并没有被水吸收，热耗；P===100W；电炉的功率：电磁的功率为1800W；电磁炉实际小于定功，这明磁炉两端的电压比定电压要低，磁炉没有常工作．【解析】1.解：（1）此风扇的额定电压为220V，在220V电压下才能正常工作，当实际电压稍小于或稍大于电风扇的额定电压时，风扇能工作，但不是正常工作，故A错误；风扇的额定功率60W，即风扇正常工作时的功率是60W，故D正确；风扇每秒消耗电能即为功率，若没有正常工作，此风扇每秒消耗电能不等于600J，故C错误；（2）风扇工作频率为50Hz，指的是所使用的交流电的频率，B错误．故选D．（1）由图知电风扇的额定电压和额定功率，在额定电压下的功率为额定功率；风扇每秒消耗电能即为功率；（2）由图可知工作频率，指的是所使用的交流电的频率．本题考查对额定功率及频率的理解，明确灯在额定电压下的功率为额定功率为解题的关键．2.解：AB、由彩电铭牌知其额定功率为250W，所以彩电正常工作时，1s内消耗电能W=Pt=250W×1s=250J；1度电可供彩电正常工作时间t===4h，故A错、B正确；C、由彩电铭牌知其额定电压（正常工作电压）为220V～240V，故C错误；D、与60W的灯相比，在正常工作时彩电额定功率大，消耗电能快，但两者是否正常工作未知，故D错误．故选B．（1）由彩电铭牌知其额定功率，由W=Pt计算1s内消耗的电能和消耗1度电正常工作时间；（2）额定电压是指用电器正常工作时的电压，由彩电铭牌知其额定电压；（3）电功率是描述用电器消耗电能快慢的物理．本题考查对电功率计算公式的应用以及额定电压、额定功率的理解，关键是从彩电铭牌上找到有用信息．3.解：因额定电压下节能灯才能正常发光，所以，四个节能灯均接在36V电压下工作时，能正常发光的为“36V 9W”的灯泡，其他节能灯发光较暗或被烧坏（即不能正常发光），故ABC 错误、D正确．故选D．根据额定电压下节能灯正常发光进行解答．本题考查了学生对额定电压的理解与掌握，是一道基础题目．4.解：A、两灯串联，电路中电流相等．不合题意．B、两灯泡的额定功率相同，串联后灯L1正常发光而L2却几乎不亮，说明它们的电阻不同．L1正常发光，说明其电阻较大．则它的额定电流较小．不合题意．C、串联电路中的电流相同，根据公式P=I2R，L1电阻越大，功率越大，灯泡越亮．L2却几乎不亮，说明L2的实际电压小于它的额定电压．符合题意．D、串联电路中的电流相同，根据公式P=I2R，L1电阻越大，功率越大，灯泡越亮．灯L1正常发光，说明L1的实际电压等于它的额定电压．不合题意．故选C．（1）串联电路中各处的电流都相等．（2）灯泡的亮暗程度取决于灯泡的实际功率大小．此题考查了串联电路电流的特点．判断灯泡的亮暗依据是实际功率的大小．5.解：当滑片移动时，滑动变阻器接入电路的电阻发生变化，电路电流发生变化，根据公式P=I2R可知灯泡的实际功率发生变化；灯泡的额定电压和额定功率以及电源电压是不变的．故选C．从电路图中可以看出，灯泡与滑动变阻器串联，当滑片移动时，滑动变阻器接入电路的电阻发生变化，根据欧姆定律可知电路电流的变化，进而判断出灯泡实际功率的变化．本题考查电功率与欧姆定律的应用，关键是公式的应用，难点是对电路的正确分析．6.解：电冰箱、电风扇、空调机它们的额定电压均是220V，彩色电视机的工作电压是170v-240v，所以220V时，彩色电视机也能正常工作，所以A选项是错误的，用电器都标有频率50Hz，说明它们的振动频率相同，与产生的噪音无关，所以B选项也是错误的，KFR-33GW空调机制冷和制热两种工作状态时的电流相等，根据电功率公式P=UI得两种状态消耗的电功率相同，所以选择C，根据BC-65B电冰箱的铭牌，工作时每24小时消耗0.5度电，而不是每小时消耗0.5度电，所以D也是错误的．故选C．把用电器上的电流、电压相乘得到电功，根据电能表测量的数据，用电器上频率的含义就可解答此题．本题考查了电功和电能表的测量的常识、用电器上的频率的含义，属于考试常见的类型题．7.解：A、根据表中数据知LED灯的额定电压为24V，故A错误；B、因为P=UI，所以LED灯正常工作时的电流I===0.5A，故B错误；C、LED灯工作消耗的电能转化为光能的效率比白炽灯大，故白炽灯的额定功率比LED 灯大，白炽灯不一定就更亮，故C错误．D、每天正常工作10h，使用一个LED灯比使用一个白炽灯可节约电能W=（P白炽灯-P LED）t=（0.1kW-0.012kW）×10h=0.88kW•h，故D正确．故选D．（1）根据表中数据知LED灯的额定电压；（2）根据额定电压与额定功率，由P=UI的变形公式可以求出LED灯正常发光时的电流；（3）LED灯的光电转化率高；（4）由W=Pt可以求出每天节约的电能．本题考查电功率的变形公式、功的计算公式、知道LED灯的光电转化率高即可正确解题．8.解：A、锂电池工作时，将化学能转化为电能，故A错误；B、由铭牌可知音响的额定电压为3V，故B错误；C、音响正常工作时每秒消耗电能W=Pt=5W×1s=5J，故C正确；D、加大音响的音量可以提高发出声音的响度，故D错误．故选：C（1）电池工作时，将化学能转化为电能；（2）根据铭牌可知音响的正常工作电压为3V；（3）根据W=Pt求出正常工作时的消耗的电能；（4）改变音量可以改变声音响度．此题考查学生关于用电器铭牌信息的理解和掌握．9.解：A、电冰箱、电风扇、空调机它们的额定电压均是220V，彩色电视机的工作电压是170v-240v，可以在220V电压下正常工作，故A错误，B、电冰箱工作时具有间歇性的特点，故电冰箱正常工作12h比电风扇正常工作12h消耗电能少，故B错误；C、“BC-65B电冰箱”每24小时消耗电能为0.50度，而不是每小时消耗0.5度，故C错误；D、“KRF-33GW空调机”制冷和制热两种工作状态时的电流相等，根据电功率公式P=UI得两种状态消耗的电功率相同，故D正确．故选D．把用电器上的电流、电压相乘得到电功，根据电能表测量的数据，用电器上频率的含义就可解答此题．本题考查了电功和电能表的测量的常识、用电器上的频率的含义，属于考试常见的类型题．10.解：A、说法错误，只有在额定电压下时，甲灯一定比乙灯亮，若不在额定电压下，则无法比较电功率．B、说法错误，由P=知，当额定电压相等时，功率大者，电阻小，甲的额定功率是100W，大于乙的额定功率25W，故应是甲灯的电阻小．C、说法正确，正常发光时，即为在额定电压下工作，甲灯的电功率是乙灯电功率的4倍．D、说法错误，消耗的电能与功率和时间有关，不知通电时间时，无法比较消耗的电能．故选C．根据额定功率的概念和电功率推导公式P=分析．本题考查了对额定功率的理解及电阻与功率的关系．额定功率是指用电器在额定电压下的功率，若用电器的电压不是额定电压，则功率不是额定功率．11.解：A、由P=UI可知，额定功率由额定电压和额定电流共同决定，只知道额定电压的高低，并不能判断其额定功率的大小；故A错误；B、用电器正常工作时消耗电能越多，但不知道工作时间，由P=可知，并不能说明电器额定功率越大，故B错误；C、用电器工作过程中，电器两端的实际电压可能大于额定电压，所以用电器的实际电功率可能大于它的额定功率，故C错误；D、因为实际功率决定了灯泡的明暗程度，因此白炽灯泡越亮，说明它的实际功率越大，故D正确．故选D．（1）由P=UI可知，额定功率由额定电压和额定电流共同决定；（2）根据电阻的并联特点可知，家庭电路中每多使用一个用电器时，总电阻变小；根据欧姆定律可知干路电流的变化；（3）电功率是表示电流做功快慢的物理量，是指1秒内电流做功的多少；（4）实际功率决定灯泡的明暗程度．电流做功的多少和电流做功的快慢不要混淆，掌握电功和电功率的概念是解决本题的关键．12.解：A、电风扇的额定功率为65W，额定电压为220V，则额定电流为I1===0.30A；B、空调机的额定功率为1320W，额定电压为220V，则额定电流为I2===6A；C、电热水器的额定功率为880W，额定电压为220V，则额定电流为I3===4A；D、电视机的额定功率为70W，额定电压为220V，则额定电流为I4===0.32A．故选 B．从铭牌上可以找出用电器的额定功率和额定电压，根据公式I=即可求出用电器的额定电流．本题考查电功率公式及其变形的灵活运用，关键是从图中准确读出相关信息．13.解：A．电源电压是由电源本身决定的，滑片移动时，电源的电压不变，故A不符合题意；B．额定电压下灯泡的功率为额定功率，具有唯一性，滑片移动时，灯泡的额定功率不变，故B不符合题意；C．灯泡正常发光时的电压为额定电压，具有唯一性，滑片移动时，灯泡的额定电压不变，故C不符合题意；D．滑片移动时，变阻器接入电路中的电阻发生变化，由I=可知，电路中的电流发生变化，由P=I2R可知，灯泡的实际功率发生变化，故D 符合题意．故选D．（1）电源的电压是由电源本身决定的，与其它因素无关；（2）额定电压下灯泡的功率为额定功率；（3）额定电压是指灯泡正常发光时的电压；（4）由电路图可知，灯泡与滑动变阻器串联，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，利用P=I2R 可知灯泡实际功率的变化．本题考查了学生对电源电压、额定电压、额定功率和实际功率的了解与掌握，是一道较为简单的应用题．14.解：家用白炽灯上标有“220V40W”，说明白炽灯的额定电压是220V，额定功率是40W．故选C．用电器正常工作时的电压是额定电压．在额定电压下的功率是额定功率．（1）用电器只有一个额定电压，只有一个额定功率．用电器无论是否工作，是否正常工作，额定电压和额定功率是不变的．（2）用电器有无数个实际电压，每一个实际电压下都有一个实际功率．当实际电压大于额定电压时，实际功率大于额定功率；当实际电压小于额定电压时，实际功率小于额定功率；当实际电压等于额定电压时，实际功率等于额定功率．15.解：220表示额定电压220V，25表示额定电功率25W．故选A灯泡的标识是灯泡的铭牌它的含义：（1）PZ-220-25中P表示普通，Z表示照明，220表示额定电压220V，25表示额定电功率25W．（2）额定电压是用电器正常工作的电压，额定电压下的功率是额定功率．一个用电器只有一个额定电压，一个额定功率，有无数个实际电压，无数个实际功率．（3）飞利浦牌的灯泡．2005-5-5是生产日期．（1）正确读出用电器上铭牌参数的含义．（2）一般根据额定电压和额定功率求出电阻，解题时应用很多．16.解：灯泡1的电阻为：R1=灯泡2的电阻为：R2=。

电压和电阻知识点概述1.电压使电路中形成电流。

测电压时用电压表，电压表要并联在被测电路的两端，“+”、“—”接线柱的接法要正确，被测电压不要超过电压表的量程。

2.电阻①导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和横截面积，并且与温度有关，常见的电阻有定值电阻、滑动变阻器、电阻箱等；②电阻定律：导体的电阻R跟它的长度L成正比，跟它的横截面积S成正比，还跟导体的材料有关系。

3.滑动变阻器①原理：靠改变接入电路中电阻线的长度来改变电阻从而带边电流；②使用：四个接线柱（变阻器滑片P的移动所引起电阻值的变化取决于变阻器连入电路的下方接线柱）。

③灯泡的亮、暗程度通过改变灯泡的电流来调节，由电流的变化确定滑动变阻器接入电路中的电阻值大小的变化，进而明确电阻线在电路中长度的变化，最后判断滑片移动的方向。

问题解决例1 如图所示，当甲电路中的开关S闭合时，两个电压表的指针位置均为如图乙所示，则电阻R1和R2两端的电压分别为（）A. 1.2V；6VB. 6V；1.2VC. 4.8V；1.2VD. 1.2V；4.8V答案：C巩固练习（1）【难度***】如图所示，L1、L2是两灯泡，且两灯泡均正常发光，“O”处可以连接电流表、电压表测量电路中的电流、电压，以下说法正确的是（）A.a为电流表，b为电压表，c为电流表B.a 为电压表，b 为电压表，c 为电流表C.a 为电流表，b 为电流表，c 为电压表D.a 为电压表，b 为电流表，c 为电流表答案：B例2 如图所示，M 为一块边长比为3:1的均匀矩形薄电阻合金片。

若先将它按图a 方式联接在A 、B 之间，测得A 、B 间的电阻为R ，然后将它按图b 方式联接在C 、D 之间，则C 、D 间的电阻值为 。

答案：9R巩固练习（1）【难度**】两只阻值相同的电阻，每个电阻的阻值均为R ，现将其中一个电阻增大，另一个电阻减小，则并联后的总电阻将（ ）A.大于RB.小于RC.仍等于RD.无法判断答案：B（2）【难度***】有一个圆片型电阻，在上面钻了一个圆孔，如图所示，在圆周的四分之一处各引出四个电极A 、B 、C 、D ，比较电阻R AB 和R CD 的大小，则有（ ）A. R AB = R CDB. R AB > R CDC. R AB < R CDD.无法确定答案：B（3）【难度*****】用均匀电阻丝制成直径为D 的半圆圈，如图所示，已知Oa 两点间的电阻为R ，则b 、c 两点间的电阻为 。

第五节测量电压
第1课时电压电压表的使用
1.如图所示,小明在做电学实验时,误将电流表和电压表的位置接反了,则可能出现的现象是( C )
A.电流表会被烧坏,电压表不会被烧坏
B.两表均会被烧坏
C.两表均不会被烧坏
D.电流表不会被烧坏,电压表会被烧坏
2.如图所示,电压表测量L2两端电压的是( D )
3.在使用电压表时,在量程的选择上,下列说法正确的是( A )
A.在电压没有超出小量程时,就选用小量程
B.尽量选用大量程,不易超出量程
C.大小量程可以任意选用
D.尽量选用小量程,小量程精确度高
4.小明在实验中正确测一盏小灯泡两端的电压,电压表示数为12.5 V,但是小灯上却标着2.5 V的字样,小明再仔细看了看电压表,发现是自己读数错了,原因是错把量程读为0～15 V 的了,应该读0～3 V的量程,就是2.5 V .
5.如图,当仅闭合S时,灯L1,L2,L3是串联,当仅闭合S,S1时,电压表V测L3两端的电压,V1测电源两端的电压,当仅闭合S,S2时,电压表V1测L1,L2两端的电压.
6.按要求设计电路,并连接实物图.要求:L1和L2串联,电压表V1测L1两端的电压,V2测L1和
L2串联的总电压,导线不得交叉.
答案:如图所示
2
7.如图所示是小明测量灯L 2两端电压的电路,图中有一条导线接错了,接错的导线是( A
)
A.导线1
B.导线2
C.导线3
D.导线4
8.如图所示电路图,下列说法正确的是( B
)
A.电压表V 1测L 1两端的电压
B.电压表V 1测L 1,L 2两端的电压
C.电压表V 2测L 1,L 2两端的电压
D.电压表V 2测L 1两端的电压。

2018届中考物理专项练习--电压表的使用（含答案、全国通用）【答案】1. D2. B3. D4. A5. AD6. AD7. AB8. AC9. AC10. 1.5；B；0-311. 正；0.612. 并联；2.713. 乙；甲、丙14. 0.1；2.4；2.6；0.515. L1；L2；L1和L2；U3=U1+U216. 不正确；电压表的“+、-”接线柱接反了17. 2.2V；2.46cm18. 2；换用小量程19. 是一个电压表；电压表选择的量程是0～3V；电压表的示数为1.2V20. 电流表用了小量程；改接0～3A的大量程；0.24；1.8；1.2；921. 0.02；1200；0.24；12.5；转换法；乙；大22. 能；量程；电源电压；A123. 电压表；电流表；S1；S224. 电压表的正负接线柱接反了；0.69；大；多次测量求平均值，减小误差25. 0～3；D；0.326. 解：电流从电源的正极出发，先经过一个圈，故该圈应该为电流表；根据图中元件的位置可知，中间圆圈不能为电流表，否则L2被短路，因此中间圆圈为电压表；而右边圆圈与灯泡L1并联，所以右边圆圈也为电压表，如下图所示：．27. 解：由电路图可知，要使两灯泡都能工作，则两灯泡可以并联，也可以串联．若并联，则左边的圈应为电流表，中间的圈应为电压表，如图1所示．若串联，则左边的圈为电压表，中间的圈为电流表，如图2所示．28. 解：由图可知，最下面的圈串联在干路中，所以一定是电流表，中间的圈与灯泡L2串联，所以也是电流表，而右上角的一个与灯L2并联，是电压表．如图所示．29. 解：（1）由于题目要求只连接一次电路，而且只给了一个开关，所以不能做到只用一只电压表来分别测出U0和U x，但串联电路电压关系U=U0+U x，这里U是电源电压．因此U0和U x两者中，用电压表测出其中一个电压；再通过开关的切换测出电源电压，就可得知另一个电压．根据以上考虑，可设计出电路图如图所示：（2）实验步骤：①闭合开关S0，断开开关S，读出电压表示数U x；②闭合开关S0、S，读出电压表示数U；③断开开关S0、S．（3）由（2）知：当开关断开时，电压表测的是电阻R x两端的电压，为U x；当开关闭合时，电压表测的是电阻R0和R x两端的总电压，为U；那么R0两端的电压为：U0=U-U x；由串联电路的分压规律可得：；则：电阻R x的表达式：R x=．30. 解：L1与L2串联，由图可知a表跟灯泡L1并联，所以应为电压表；b表与灯泡L2并联，应为电压表；c表跟灯泡L2串联，所以应为电流表．如图所示：31. 解：右边圈与灯泡串联，故为电流表；上面圈与灯泡并联，故为电压表；电流从仪表的正接线柱流入，负接线柱流出，电路图如下图所示：32. 解：左侧圈与用电器串联，一定是电流表，而右侧圈并联在R两端，一定是电压表，这样组成一个简单电路，如图所示：33. 解：上边〇在干路上与电源串联，为电流表；下边的〇与灯L1并联，是电压表，如图所示：34. 解：两个灯泡串联在一起，电流的路径只有一条，电流从电源的正极出来，经过开关后，要经过两个灯泡，故则最上面和最下面的○为电压表，中间的为电流表，如图：．35. 解：因为电压表要与L2并联，所以中间一定为电压表，左边一定为电源，并且下边为正极；由于灯L1和L2串联，则上面为电流表，如下图所示：36. 解：两灯泡是串联的，则电流的路径只有一条，电流从电源正极出来，先后经过两个灯泡，然后回到电源的负极，故b为电流，ac应为电压表，如图：37. 解：38. 正比39. 0.28；1.2；4.2940. 小灯泡；1.25【解析】1.解：A、电流表与灯并联了，错误；B、电压表与灯串联了，错误；C、电压表正负接线柱接反了，错误；D、电压表与灯并联，且电流从电压表的正接线柱流入，从负接线柱流出，正确；故选D．电流表与待测电路串联；电压表与待测电路并联，且电流从电表的正接线柱流入，从负接线柱流出．本题考查电流表、电压表的正确使用，为基本题．2.解：A、此时电流表相当于导线，发生电源短路，故A错误；B、此电路中只有一个电阻，电压表测量的是R1电压，故B正确；C、此电路中只有一个电阻，电压表测量的是导线的电压，故C错误；D、此时电流表相当于导线，发生电源短路，故D错误．故选B．出．电流表相当于导线．知道电流表或电压表的正确使用是解决该题的关键．3.解：A、由图可知，电压表接到了L2的两端，测的是L2的两端电压，故A错误．B、由图可知，电压表测的是两灯串联的总电压，或电源电压，故B错误．C、由图可知，电压表接到了L2的两端，测的是L2的两端电压，故C错误．D、由图可知，电压表与L1并联，测出灯L1两端电压，故D正确．故选D．电压表的正确使用方法：①电压表正确测出灯L1两端电压，则电压表与灯L1并联；②连接电压表的时候，电流要从正接线柱入，负接线柱出．本题只要注意电压表的与L1是否并联即可，有时此类题还要关注电压表的接线柱是否正进负出．4.解：由于两电阻并联，因此电流必须从正极出发，分别流入电阻R1和R2中，故乙为电流表；又因为电流从电阻流出后将共同流回负极，因此甲也为电流表．故选A．根据电压表和电流表在电路中的作用以及并联电路的特点进行分析，即电压表在电路中相当于开路，电流表在电路中相当于导线．解答本题的关键是知道电压表和电流表的正确连接方法以及各自在电路中的作用．5.解：（1）因为电压表的电阻很大，相当于断路，故当甲是电压表，乙是电压表，电路为断路，灯L1和L2都不亮，故A正确；（2）如果甲是电流表，乙是电压表，电压表电阻很大，则两灯泡都不能发光，故B错误；（3）如果甲是电压表，乙是电流表，则电流分别经灯L1和L2回负极，两灯都能发光，即灯L1和L2并联，故C错误，D正确。

认识电压和测量电压1．自来水管两端水压不同，形成水流；电路两端有电压，形成电流。

由比较水压形成水流得到电压形成电流，这种探究物理问题的方法叫( )A．类比法 B．控制变量法 C．转换法 D．等效法2．关于电压，下列说法不正确的是( )A．电源是提供电压的装置B．电路中有电流时，电路两端就一定有电压C．电压是形成电流的原因D．电路中有电源就一定会有持续的电流3. 关于电压表的使用，下列叙述中错误的是( )A．电压表要并联在被测电路两端B．被测电压不能超过电压表的量程C．电流从正接线柱流入电压表，从负接线柱流出D．绝对不允许不经过用电器而把电压表直接接在电源两极上4. 如图所示，能正确地测出小灯泡L1两端电压的电路是( )5. 如图所示，a表和b表分别是测电流或电压的电表，开关闭合后，各元件都能正常工作，则下列说法正确的是( )A．a和b都是电流表 B．a和b都是电压表C．a是电流表，b是电压表 D．a是电压表，b是电流表6. 一只电压表有两个量程，一次实验中用的是0～3 V量程，某同学按0～15 V量程的刻度盘读取的电压恰好是7.5 V，则实际测得的电压是( )A．7.5 V B．2.5 V C．1.5 V D．0.15 V7. 在如图所示的电路中，闭合开关S后，灯泡L1不亮，L2亮，电压表无示数，其故障原因可能是( ) A．L1断路 B．L2断路 C．L1短路 D．L2短路8. 如实物电路图所示，以下判断正确的是( )A．灯L1与灯L2并联，电压表测灯L1两端的电压B．灯L1与灯L2并联，电压表测灯L2两端的电压C．灯L1与灯L2串联，电压表测灯L1两端的电压D．灯L1与灯L2串联，电压表测灯L2两端的电压9. 如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L1与L2串联，以下做法正确的是( )A．a为电流表，b为电压表，c为电流表B．a为电压表，b为电压表，c为电流表C．a为电流表，b为电流表，c为电压表D．a为电流表，b为电流表，c为电流表10. 如图所示的电路中，闭合开关后发生的现象是( )A．电压表指针有明显偏转，电流表指针几乎不动B．电流表指针有明显偏转，电压表指针几乎不动C．两表指针均有明显偏转D．两表指针均几乎不动11. 如图甲所示电路，电源电压为 6 V，闭合开关后，电压表的示数如图乙所示，下列描述正确的是( )A．电压表测L1两端电压 B．电压表测L2两端电压C．电压表测电源两端电压 D．电压表读数为12.5 V12. 一节新干电池的电压为________V。

初三物理电压表练习题电压表是初中物理中常见的实验仪器之一，用于测量电路中的电压大小。

下面是一些初三物理电压表练习题，供同学们进行巩固练习。

题一：请根据下图所示的电路连接，选择合适的电压表示数值。

（图略）解析：根据电路图，我们可以发现电压表的两个触头连接在电阻上，所以电压表的示数应该等于电阻两端的电压。

根据欧姆定律，我们可以计算出电阻两端的电压为：U = I × R其中U代表电压，I代表电流，R代表电阻。

因此，我们需要先计算出电流的大小。

根据串联电路中电流的分布规律，电流在串联的各个电阻上是相等的。

根据该法则，我们可以计算出电流值为：I = U / R代入电压和电阻的数值，就可以计算出电流的大小。

然后，将电流代入电压表的表达式中，就可以计算出电压表的示数。

题二：下图是一个测量电池电压的电路，请根据电路图中的已知条件，计算电池的电压值。

（图略）解析：根据电路图，我们可以发现电压表连接在电池的正负极之间，所以电压表的示数就等于电池的电压。

根据欧姆定律，我们可以计算出电路中的总电阻为：R = R1 + R2其中R1和R2分别代表电阻1和电阻2的大小。

然后，根据串联电路中电压的分配规律，我们可以得到：U1 = U × (R1 / R)U2 = U × (R2 / R)其中U表示电池的电压，U1和U2分别表示电阻1和电阻2上的电压。

根据题目已知条件中的U1和U2的数值，以及上面的计算公式，我们可以解方程组求解出电池的电压U的数值。

通过以上两个练习题，我们可以进一步巩固对电压表原理的理解，并提高对电路中电压计算的能力。

同学们可以根据上述思路，完成更多类似的练习题，以提高对物理知识的掌握程度。
