清粪机组成部分

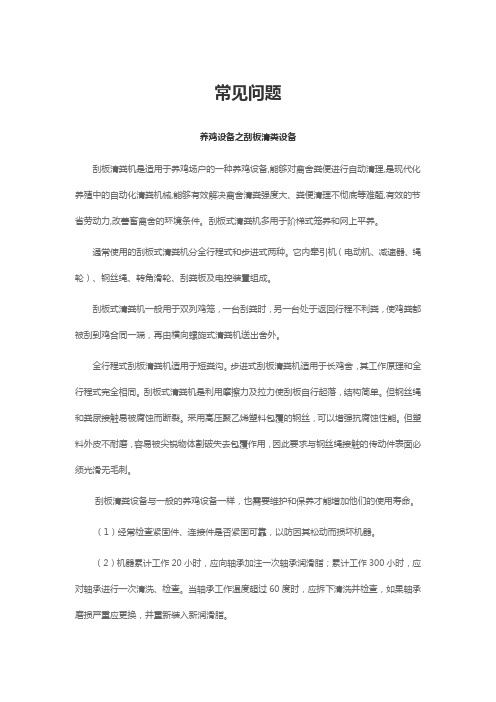

常见问题
养鸡设备之刮板清粪设备
刮板清粪机是适用于养鸡场户的一种养鸡设备,能够对禽舍粪便进行自动清理,是现代化养殖中的自动化清粪机械,能够有效解决禽舍清粪强度大、粪便清理不彻底等难题,有效的节省劳动力,改善畜禽舍的环境条件。

刮板式清粪机多用于阶梯式笼养和网上平养。

通常使用的刮板式清粪机分全行程式和步进式两种。

它内牵引机（电动机、减速器、绳轮）、钢丝绳、转角滑轮、刮粪板及电控装置组成。

刮板式清粪机一般用于双列鸡笼，一台刮粪时，另一台处于返回行程不利粪，使鸡粪都被刮到鸡合同一端，再由横向螺旋式清粪机送出舍外。

全行程式刮板清粪机适用于短粪沟。

步进式刮板清粪机适用于长鸡舍，其工作原理和全行程式完全相同。

刮板式清粪机是利用摩擦力及拉力使刮板自行起落，结构简单。

但钢丝绳和粪尿接触易被腐蚀而断裂。

采用高压聚乙烯塑料包覆的钢丝，可以增强抗腐蚀性能。

但塑料外皮不耐磨，容易被尖锐物体割破失去包覆作用，因此要求与钢丝绳接触的传动件表面必须光滑无毛刺。

刮板清粪设备与一般的养鸡设备一样，也需要维护和保养才能增加他们的使用寿命。

（1）经常检查紧固件、连接件是否紧固可靠，以防因其松动而损坏机器。

（2）机器累计工作20小时，应向轴承加注一次轴承润滑脂；累计工作300小时，应对轴承进行一次清洗、检查。

当轴承工作温度超过60度时，应拆下清洗并检查，如果轴承磨损严重应更换，并重新装入新润滑脂。

（3）机器如果较长时间不作业时，应切断电源，清理干净。

拆下或放松三角带，并远离腐蚀性液、气体。

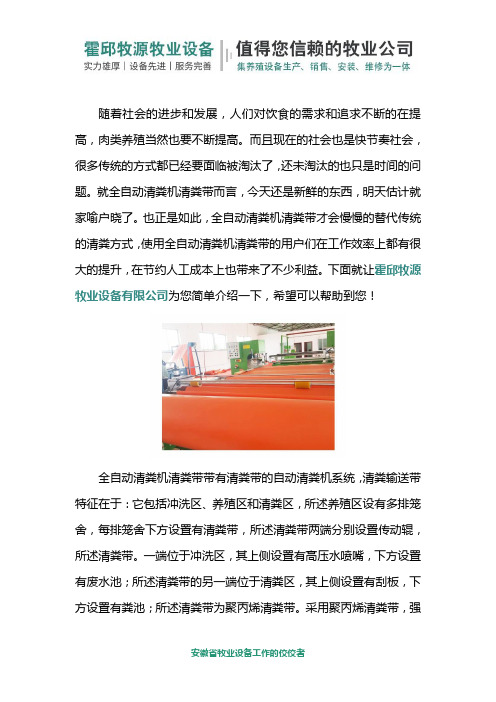

随着社会的进步和发展，人们对饮食的需求和追求不断的在提高，肉类养殖当然也要不断提高。

而且现在的社会也是快节奏社会，很多传统的方式都已经要面临被淘汰了，还未淘汰的也只是时间的问题。

就全自动清粪机清粪带而言，今天还是新鲜的东西，明天估计就家喻户晓了。

也正是如此，全自动清粪机清粪带才会慢慢的替代传统的清粪方式，使用全自动清粪机清粪带的用户们在工作效率上都有很大的提升，在节约人工成本上也带来了不少利益。

下面就让霍邱牧源牧业设备有限公司为您简单介绍一下，希望可以帮助到您！全自动清粪机清粪带带有清粪带的自动清粪机系统，清粪输送带特征在于：它包括冲洗区、养殖区和清粪区，所述养殖区设有多排笼舍，每排笼舍下方设置有清粪带，所述清粪带两端分别设置传动辊，所述清粪带。

一端位于冲洗区，其上侧设置有高压水喷嘴，下方设置有废水池；所述清粪带的另一端位于清粪区，其上侧设置有刮板，下方设置有粪池；所述清粪带为聚丙烯清粪带。

采用聚丙烯清粪带，强度高、耐腐蚀、耐冲击，易清理，寿命长，该系统操作便捷，实现养殖区的干净整齐，为家禽的健康成长提供了良好的环境。

全自动清粪机清粪带性能特点：采用进的国际摆线针轮减速机，保证输出转动比合理性；电机与减速机直连式体积小，操作简便；特殊加厚刮板保证了清粪机超长使用寿命；刮板由高精度数控机床制作成型，永不变形；特殊转动链条超耐磨，抗腐蚀，寿命长。

操作应用：操作者应了解本结构、性能以及行程开关的控制情况；定期检查控制系统与安全系统的使用可靠性；每天应至少清粪两次；减速器一般每六个月加一次润滑油；经常清除刮粪板上的残余鸡粪，以延长机具的使用寿命。

鸡粪变废为宝成未来趋势，主要的方式是将鸡粪变为沼气池的主要原料，这种方法不但环保，而且可以申请相关政策补贴，是鸡粪处理的最佳途径。

如果鸡粪任其堆积或排放，将会造成两个严重问题，一是污染养殖场内环境，为病菌提供滋生地，直接威胁着鸡场的生存和发展。

有些养鸡专家断言“大型鸡场成败的关键问题之一是鸡粪处理，如果对鸡粪不处理，任其堆积，将会在防疫上出问题，将会产生严重后果”。

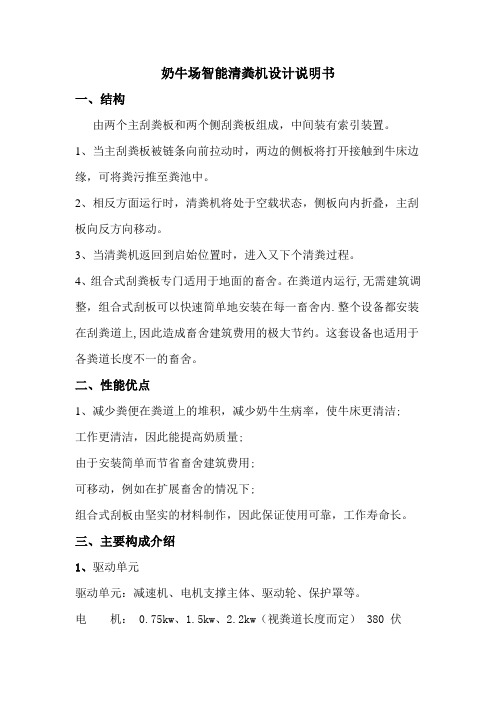

奶牛场智能清粪机设计说明书一、结构由两个主刮粪板和两个侧刮粪板组成，中间装有索引装置。

1、当主刮粪板被链条向前拉动时，两边的侧板将打开接触到牛床边缘，可将粪污推至粪池中。

2、相反方面运行时，清粪机将处于空载状态，侧板向内折叠，主刮板向反方向移动。

3、当清粪机返回到启始位置时，进入又下个清粪过程。

4、组合式刮粪板专门适用于地面的畜舍。

在粪道内运行,无需建筑调整，组合式刮板可以快速简单地安装在每一畜舍内.整个设备都安装在刮粪道上,因此造成畜舍建筑费用的极大节约。

这套设备也适用于各粪道长度不一的畜舍。

二、性能优点1、减少粪便在粪道上的堆积，减少奶牛生病率，使牛床更清洁;工作更清洁，因此能提高奶质量;由于安装简单而节省畜舍建筑费用;可移动，例如在扩展畜舍的情况下;组合式刮板由坚实的材料制作，因此保证使用可靠，工作寿命长。

三、主要构成介绍1、驱动单元驱动单元：减速机、电机支撑主体、驱动轮、保护罩等。

电机： 0.75kw、1.5kw、2.2kw（视粪道长度而定） 380 伏减速机：满油箱，齿轮传递，输出转速为无极调速。

驱动链轮：防磨损锰锌钢材质，经过热处理和渗碳处理，防腐耐酸碱。

2、自动电控系统控制系统：包括清粪时间控制、清粪周期控制、刮板行程控制、手动控制等。

系统是集保护、行程测量、信号处理及状态显示等功能于一体。

集中实现了电动机的综合保护、自动控制等。

具有结构简单、使用和维护方便，运行可靠以及质量较小，成本较低等优点。

系统主要有以下技术特点：a）集保护、行程测量、信号处理等功能于一体；b）具有短路、堵转、过载、接地、低压、缺相等多种保护功能；c）能够测量电机拖动行程、工作环境温度等；d）根据任务需求可设置成自动控制模式，可实现电机定时、定行程的自动运行模式；e）具有报警指示和工作参数自动保持的功能；f）小型化外形尺寸，适合于各种开关柜型；f）采用先进的工业级芯片，电气隔离和电磁屏蔽设计符合相关标准，具有高抗干扰能力和工作可靠性；3、组合式刮粪板组合式刮板：高度视粪道高度、粪量而定。

自动清粪机工作原理
自动清粪机是一种能够自动清理动物粪便的设备，其工作原理如下：
1. 感应器：自动清粪机配备了感应器，通过感应器可以检测到动物粪便的位置和分布情况。

2. 导航系统：自动清粪机内置了导航系统，能够根据感应器检测到的信息，准确地定位粪便的位置。

导航系统可以根据设定的路径，自主地移动到粪便所在的位置。

3. 清扫装置：自动清粪机配备了清扫装置，通常是一根或多根刷子。

清扫装置可以通过旋转或者振动的方式，将粪便从地面上清除，并且将粪便送入储存容器或者集中排放管道。

4. 储存系统：自动清粪机通常配备有储存系统，用于存储清理好的粪便。

储存系统可以是一个容器，也可以是一个管道，用于将粪便集中排放。

5. 电源系统：自动清粪机需要电源供应，通常使用电池或者外部电源。

电源系统为清粪机提供所需的能量，驱动各项功能的正常运行。

6. 控制系统：自动清粪机通过控制系统实现各项功能的协调和控制。

控制系统可以手动操作或者自动控制，可以设定清扫路径、清扫频率等相关参数。

通过上述工作原理，自动清粪机能够自主、高效地清理动物粪便，提高清理效率，减轻人工劳动强度。

清粪车构造清粪车是一种专门用于清理污水、污泥、粪便等废弃物的车辆。

它的构造和设计非常特殊，以便能够有效地收集和运输这些废弃物，同时保持车辆的卫生和安全。

清粪车的构造主要包括车身、清洗系统、吸污系统、储存系统和控制系统等几个部分。

下面我们将逐一介绍这些部分的构造和功能。

车身：清粪车的车身通常采用钢板焊接而成，具有较强的耐腐蚀性和承载能力。

车身的外形和尺寸根据不同的需求而有所不同，一般分为小型、中型和大型三种。

车身上还配备了灯光、喇叭、反光镜等安全设备，以便在行驶过程中提高车辆的可见性和安全性。

清洗系统：清洗系统是清粪车的重要组成部分，它主要由水泵、水箱、喷头和管路等组成。

清洗系统的作用是在清理污物时，通过高压水流将污物冲洗干净，以便更好地收集和运输。

清洗系统的水泵通常采用柴油机或电动机驱动，水箱容量根据车辆的尺寸和使用需求而有所不同。

吸污系统：吸污系统是清粪车的核心部分，它主要由吸污泵、吸污管、吸污口和过滤器等组成。

吸污系统的作用是将污物吸入车内，以便进行储存和运输。

吸污泵通常采用离心泵或真空泵，吸污管和吸污口的尺寸和数量根据车辆的尺寸和使用需求而有所不同。

过滤器的作用是过滤掉污物中的固体颗粒，以便保护吸污泵和其他设备的正常运行。

储存系统：储存系统是清粪车的另一个重要组成部分，它主要由储污罐、液位计、排放阀和清洗管等组成。

储存系统的作用是将吸入的污物储存起来，以便进行运输和处理。

储污罐通常采用钢板焊接而成，容量根据车辆的尺寸和使用需求而有所不同。

液位计的作用是监测储污罐中污物的液位，以便及时清理和处理。

排放阀的作用是在需要排放污物时，将储污罐中的污物排放出去。

清洗管的作用是在需要清洗储污罐时，将清洗水流注入储污罐内，以便清洗干净。

控制系统：控制系统是清粪车的另一个重要组成部分，它主要由控制面板、电缆和传感器等组成。

控制系统的作用是控制清洗系统、吸污系统和储存系统的运行，以便实现自动化操作。

控制面板通常位于车内，可以通过按钮和开关来控制各个系统的运行。

家禽养殖中使用的自动清粪机械技术分析自动清粪机械是家禽养殖业中一种广泛应用的技术装备，其主要功能是帮助养殖场清理禽畜粪便，提高养殖效率，减少劳动力投入。

本文将对家禽养殖中使用的自动清粪机械技术进行分析，着重探讨其工作原理、优势以及发展前景。

一、工作原理家禽养殖中使用的自动清粪机械主要由清粪器、清粪系统和控制系统组成。

该机械利用清粪器自动将禽畜粪便转运至集中处理区域，通过清粪系统将粪便输送至处理站，最后经过控制系统的自动化管理，实现对清粪过程的监控和控制。

清粪器采用轨道导向系统，能够在养殖场内移动，按照预设的路线自动清理粪便。

清粪器通常采用刮板式结构，通过刮板的运动将粪便推入清粪系统中的管道或容器。

清粪系统通过输送带、真空管道等将粪便快速有效地输送至处理站，提高了清粪的效率和速度。

控制系统是自动清粪机械的核心部分，它将整个清粪过程进行监测和控制。

控制系统可以实现对清粪器的路径规划和导航控制，确保机器能准确无误地完成清粪任务。

同时，控制系统还可以监测清粪器的工作状态和性能参数，通过数据分析和处理，实现对清粪机械进行优化和改进。

二、优势家禽养殖中使用自动清粪机械具有许多优势。

首先，自动清粪机械极大程度地减轻了劳动力负担。

传统的清粪方式通常需要大量的人力投入，不仅费时费力，还容易造成工作人员的身体健康问题。

而自动清粪机械的使用可以完全替代人工清粪，充分提高了养殖场的工作效率，减少了劳动力成本。

其次，自动清粪机械能够实现粪便快速清理和输送，减少畜禽粪便的堆积和堵塞现象。

传统清粪方式往往需要人工推车或手动清理，工作效率低下且易造成堆积。

而自动清粪机械通过自动化输送系统，能将粪便迅速转移至指定处理区域，减少了异味和污染的产生，保持了养殖场的清洁和卫生。

此外，自动清粪机械还具有环保性能。

传统的清粪方式往往会产生粪便和废水，严重污染周围环境。

而自动清粪机械通过集中处理站的运作，可以对粪便进行装运和分解处理，有效减少了污染物的排放，保护了生态环境。

刮板牵引式清粪机
机头固定式清粪机机头可移动式清粪机
工作原理：
恒元系列牵引式清粪机主要由主机座、转角轮、牵引绳、刮粪板等组成，电机运转带动减速机工作，通过链轮转动牵引刮粪板运行完成清粪工作。

具有固定式、可移动式机头两种，可移动式机头可以多栋鸡舍同时使用一部机头，缩短了安装时间、节约成本、提高了工作效率。

该清粪机主要是为鸡的阶梯式笼养及肉鸡高床式饲养而设计的纵向清粪系统，每台用于2-3列鸡笼或肉鸡高床式粪沟，刮粪板宽度按客户设计的粪沟尺寸而定。

性能特点：
◆采用最先进的国标摆线针轮减速机，保证输出传动比的合理
性。

◆电机与减速机直连式体积小，操作简便。

◆特殊加厚刮板保证了清粪机超长使用寿命。

◆刮板由高精度数控机床制作成型，永不变形。

◆特殊传动链条超耐磨，抗腐蚀，寿命长。

操作应用：
◆操作者应了解本机构、性能以及行程开关的控制情况，经常检查控制系统与安全系统的使用可靠性
◆每天应至少清粪两次
◆减速器一般每六个月加一次润滑油
◆经常清除刮粪板上的残余鸡粪，以延长机具的使用寿命。

1安全注意事项1.1 ▲安全要求1.1.1 初次使用机器前，应详细阅读使用说明书，明确使用说明书中安全操作规程和危险部位安全标志所提示的内容。

1.1.2 使用机器前或长期停用再次使用前，按产品使用说明书的规定进行调整和保养。

在使用过程中，定期检查螺栓等紧固件，松动时及时拧紧。

1.1.3 使用机器前，应检查机器上的安全标志、操作指示和产品名牌有无缺损，缺损时应及时补全。

使用维修时造成安全标志、操作指示等标志的缺损或不清楚时，应及时向经销商或生产企业索取。

1.1.4 作业前应检查防护罩是否安装齐全。

作业时严禁拆下防护罩。

1.1.5 不得对机器擅自改装，更不得改变传动系统的传动比。

1.1.6 机器作业前应进行试运转，试运转应无碰擦、异常声响和震动。

1.1.7 未满16周岁的青少年及未掌握机器使用规则的人不能单独作业。

1.1.8 电机外壳的接地必须可靠。

1.1.9 禁止在运转中维护清粪机，保养、维修时，关闭电源。

1.2 安全警告标志图形含义及说明1.2.1▲安全警告标志所提示的内容涉及到人身安全，必须严格执行。

1.2.2 安全警告标志必须保持清晰，丢失或损坏应及时更换。

可与经销商或厂家联系索取。

1.2.3 安全警告标志内容型式及在机器上的位置1.2.3.1 标志一，提示使用机器前应详细阅读使用说明书。

贴于机器侧面上。

共一处。

1.2.3.2 标志二，提示链传动有伤手的危险。

机器工作时不得打开或拆下安全防护罩。

贴于机器链条防护罩上。

共一处。

1.2.3.3 标志三，提示机器有漏电伤人危险，应使机器外壳可靠接地。

贴于机器侧面上。

共一处。

标志一标志二标志三2主要参数及适用范围2.1主要技术参数（见表1）：表1 主要技术参数2.2 适用范围主要适用于禽舍的粪便清除。

3主要结构及特点3.1主要结构本机主要由动力卷扬总成、刮板总成、牵引系统等组成。

包括电动机、减速机、驱动辊、刮板、刮板架、牵引绳、转角轮等。

见图一，结构简图。

随着人工、饲料及技术管理成本的不断增加，养猪业进入微利时代。

如何降低养猪成本、提高生产效率已成为养猪户普遍关心的问题。

为有效降低人工成本、提高养猪场环境质量、增加养殖场户收益、促进生态节水型畜牧业发展，猪场自动化清粪机应运而生。

它的清粪设备有：1.牵引式刮粪机一般由牵引机、刮粪板、框架、钢丝绳、钢丝绳转动器、转向滑轮等组成。

2.传送带清粪机由传送带、主动轮、从动轮、托轮等组成。

常用于高密度层叠式上下间清粪。

定点排泄驯化，利用生猪排泄习惯，进行定点排泄驯化。

通过生猪定点排泄驯化可使圈舍内生猪98%以上粪便排在漏缝地板区，保持躺卧区域的干净舒适，实现自动清粪系统的高效运行。

使用效果自动清粪系统的安装使用，在节省劳动力，减少用水量和污水排放量，降低污水中污染物浓度、减少有害气体在舍内的蓄积，提高猪只生长福利等方面都具有明显的效果。

经济效益清粪系统安装后可以节省50%的劳动力，实现现代化、机械化生产。

一个万头规模猪场每年可减少5-6人，按月薪3000元计算，年约可节省劳务费支出18-21万元。

环境效益合理设置圈栏尺寸和设施，充分利用猪的定点排泄行为，实现清洁清粪;自动控制系统定时、及时刮粪，减少了冲圈用水，减少用水量和污水排放量，实现粪污固液分离，有效降低污水中COD等主要污染物浓度;粪便及时清理，改善了猪只生长环境，减轻圈舍内疫病防控压力，同时清粪系统独栋配置，避免清粪工具混用带来的疫病传播隐患。
