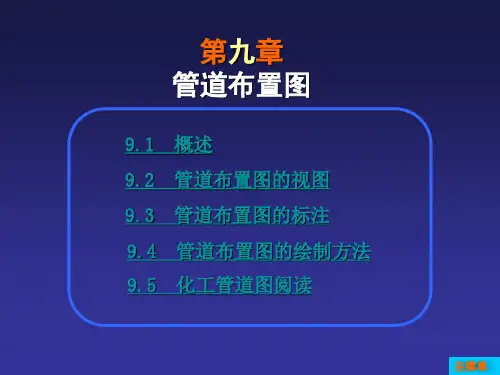

管道布置图(安装图、配管图视图、标注、绘制方法1 概述2 管道布置图的视图3 管道布置图的标注4 管道布置图的绘制方法5 化工管道图阅读概述管道布置图又称管道安装图或配管图,主要表达车间或装置内管道和管件、阀、仪表控制点的空间位置、尺寸和规格,以及与有关机器、设备的连接关系。
管道布置图:一组视图尺寸、标注管口表分区索引图方向标标题栏管道布置图的视图1 绘制管道布置图的一般要求:1.1 图幅:Ø管道布置图的图幅应尽量采用 A0。
Ø比较简单的也可采用 A1或 A2。
Ø同区的图应采用同一种图幅。
Ø图幅不宜加长或加宽。
1.2比例:Ø一般采用的比例为 1﹕ 30,也可采用 1﹕ 25,Ø当仅有大管道大尺寸设备的工艺装置时,可采用 1﹕ 50。
Ø同区的或各分层的平面图,应采用同一比例。
Ø剖视图的绘制比例应与管道平面布置图一致。
1.3 图线:Ø粗线0.9~1.2 mm →单线管道Ø中粗线0.5~0.7 mm →双线管道Ø细线0.15~0.3 mm →法兰、阀门及其他图线1.4 字体:Ø图名、图标中的图号、视图符号 7号字Ø工程名称、文字说明及轴线号、表格中的文字 5号字Ø数字及字母、表格中的文字 (格子小于 6 mm时 3.5号字1.5 视图的配置:Ø对于多层建筑、构筑物的管道平面布置图,需要按楼层或标高分别绘出各层的平面图。
Ø各层的平面图可以绘制在一张图纸上,也可分画在几张图纸上。
Ø若各层平面的绘图范围较大而图幅有限时,也可将各层平面上的管道布置情况分区绘制。
Ø如在同一张图纸上绘制几层平面图时,应从最低层起,在图纸上由下至上或由左至右依次排列,并在各平面图的下方注明“EL100.000平面” 或“EL×××.×××平面” 。
第九章、施工现场平面图布置（一）总体布局1、位置设定（1）在建设单位给定的范围内，经业主许可的位置，将施工现场按市容规定要求，用围墙围护好，为保证车辆畅通，沿施工区域四周材料运输通道设置施工道路，以及临设周边设人行通道，具体布局详见附表五：施工总平面图、附表六：临时用地表。
（2）在围墙主出入口设临时大门，便于材料运输，大门采用钢制门，并在门边设置保安间，门卫24小时值班。
2、水电管理（1）上水布置：将业主提供的给水管沿道路四周环道布置，支管采用镀锌水管，水管埋入地下，遇大门时，水管落低由排水沟侧面走，在水管上四角布置四个阀门作为今后修理水管之用，且在施工区域四周布置四只消防用水龙头。
（2）下水布置：沿施工道路边设置排水沟，用红砖砌成、砂浆粉面，且每隔30m左右设一个沉淀池，排水沟有3%的坡度，排水沟上设置水泥盖板。
（3）用电布置：由业主提供的变电间接出铜芯电缆线，再由配电箱出。
（二）平面布置的主要内容根据各施工阶段的特点，对施工材料、设备和现场生产、办公用临时用地进行规划布置主要内容如下：1、临时道路、大门和围墙：尽量利用建设单位原有设施。
2、现场临时生产设施布置：尽量利用建设单位原有设施。
3、工人宿舍、食堂等生活区设在现场的一侧，主要设施有工人宿舍、食堂、公厕等。
宿舍、食堂为轻型彩钢板房，保证每人2.5m2的住宿面积。
4、施工现场平面布置工程施工阶段，因大部分施工材料受环境天气的影响较大，且易受损，故必须设置材料堆放场地，且有覆盖措施。
同时设置施工材料临时周转场地，并采取适当措施进行保护。
为保证工程项目能使用室外吊车运送施工材料及料具，在施工现场尽量能形成环形施工运输路线。
主要库房、工具房在施工现场设置，施工现场材料堆放根据各专业施工特点及物资动态计划表确定占地较大的物资堆放区，并预留出施工走道。
施工区内的市政工程施工前，我公司及各分包单位的工具房、仓库房等临时设施安排在施工现场以内，为工程施工创造条件。
管道布置图HG一般规定图幅管道布置图图幅应尽量采用AO，比较简单的也可采用A1或A2。
同区的图应采用同一种图幅。
图幅不宜加长或加宽。
比例常用比例为1:30，也可采用1:25或1:50.但同区的或各分层的平面图，应采用同一比例。
尺寸单位管道布置图中标注的标高、坐标以米为单位，小数点后取三位数，至毫米为止；其余的尺寸一律以毫米为单位，只注数字，不注单位。
管子公称通径一律用毫米表示。
地面设计标高为.图名标题栏中的图名一般分成两行书写，上行写“管道布置图”，下行写“EL 平面”或“A-A、B-B......剖视等.”尺寸线始末应标绘箭头(打箭头或打杠).不按比例画图的尺寸应在其下面画一道横线(轴测图除外)。
尺寸一般写在尺寸线的上方中间，并且平行于尺寸线。
2 应遵循的设计规定图线宽度及字体规定见HG .管道常用缩写词见HG .管道布置图上的管子、管件、阀门及管道特殊件图例见HG .设备、管道布置图上用的图例见HG .分区索引图见HG .3 图面表示和尺寸标注管道布置图应按设备布置图或按分区索引图所划分的区域(以小区为基本单位)绘制。
区域分界线用粗双点划线表示，在区域分界线的外侧标注分界线的代号、坐标和与该图标高相同的相邻部分的管道布置图图号，见下图。
坐标注:B. L—表示装置边界; M. L—表示接续线; COD—表示接续图.管道布置图一般只绘平面图。
当平面图中局部表示不够清楚时，可绘制剖视图或轴测图，该剖视图或轴测图可画在管道平面布置图边界线以外的空白处(不允许在管道平面布置图内的空白处再画小的剖视图或轴测图)，或绘在单独的图纸上。
绘制剖视图时要按比例画，可根据需要标注尺寸。
轴测图可不按比例，但应标注尺寸。
剖视符号规定用A-A, B-B⋯⋯等大写英文字母表示，在同一小区内符号不得重复。
平面图上要表示所剖截面的剖切位置、方向及编号。
对于多层建筑物、构筑物的管道平面布置图应按层次绘制，如在同一张图纸上绘制几层平面图时，应从最低层起，在图纸上由下至上或由左至右依次排列，并于各平面图下注明“EL100. 000平面”或“平面”.在绘有平面图的图纸右上角，管口表的左边，应画一个与设备布置图的设计北向一致的方向标。
第十章化工管道布置图管道的布置和设计是以管道仪表流程图、设备布置图及有关土建、仪表、电气、机泵等方面的图纸和资料为依据的。
设计首先应满足工艺要求，使管道便于安装、操作及维修，另外应合理、整齐和美观。
根据HG/T 20549-1998《化工装置管道布置设计规定》（国际通用设计体制和方法）的要求，化工装置管道布置设计的图样包括：管道布置图、管道轴测图、管口方位图、管架图与管件图，本章将分别介绍这五种图样。

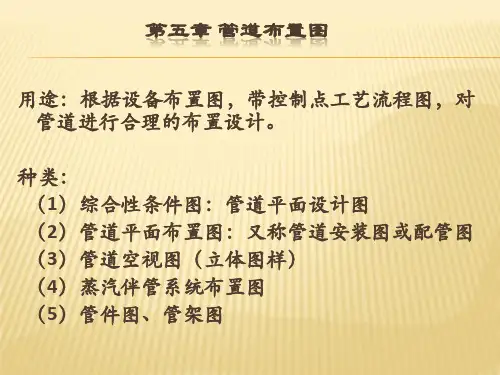

10.1 管道布置图10.1.1 管道布置图的作用和内容管道布置图(配管图)，主要用于表达车间或装置内管道的空间位置、尺寸规格，以及与机器、设备的连接关系。
管道布置图是管道安装施工的重要依据。
图10-1为天然气脱硫系统管道布置图。
从图中可以看出，管道布置图一般包括以下内容。
⑴一组视图视图按正投影法绘制，包括平面图和剖视图，用以表达整个车间（装置）建筑物和设备的基本结构以及管道、阀、管件、仪表控制点等的布置安装情况。
⑵尺寸和标注包括管道、管件、阀门、仪表控制点的定位尺寸和其他必要的相关标注和说明等。
⑶管口表⑷安装方位标⑸标题栏及修改栏10.1.2 绘制管道布置图应遵循的规定管道布置图的设计要遵循HG/T 20549-1998（国际通用设计体制和方法）《化工装置管道布置设计规定》。
具体到管道布置图的绘制应遵循下列规定：⑴图线宽度（HG 20549.1—1998），见本章附录一。
⑵管道布置图上的管子、管件、阀门及管道特殊件图例（HG/T 20549.2-1998第2章），见本章附录二。
⑶管道布置图中有关设备布置内容的绘制，应符合“化工装置设备布置设计内容和深度规定”（HG 20546.1第六章），见第九章附录四。
⑷管道布置图的分区应符合“化工装置设备布置设计内容和深度规定”（HG 20546.1第四章），见第九章9.3的内容介绍。
⑸管道布置图尚应符合有关机械制图的国家标准。
10.1.3 管道布置图的视图1．图幅与比例 ⑴ 图幅管道布置图图幅应尽量采用A0，比较简单的也可采用Al 或A2。
管道布置图HG 20519.11-92一般规定1.0.1 图幅管道布置图图幅应尽量采用AO，比较简单的也可采用A1或A2。
同区的图应采用同一种图幅。
图幅不宜加长或加宽。
1.0.2 比例常用比例为1:30，也可采用1:25或1:50.但同区的或各分层的平面图，应采用同一比例。
1.0.3 尺寸单位管道布置图中标注的标高、坐标以米为单位，小数点后取三位数，至毫米为止；其余的尺寸一律以毫米为单位，只注数字，不注单位。
管子公称通径一律用毫米表示。
110.4 地面设计标高为EL1O0.000m.1.0.5 图名标题栏中的图名一般分成两行书写，上行写“管道布置图”，下行写“EL XXX.XXX平面”或“A-A、B-B......剖视等.”1.0.6 尺寸线始末应标绘箭头(打箭头或打杠).不按比例画图的尺寸应在其下面画一道横线(轴测图除外)。
1.0.7 尺寸一般写在尺寸线的上方中间，并且平行于尺寸线。
2 应遵循的设计规定2.0.1 图线宽度及字体规定见HG 20519.28-92.2.0.2 管道常用缩写词见HG 20519.27-92.2.0.3 管道布置图上的管子、管件、阀门及管道特殊件图例见HG 20519.33-92.2.0.4 设备、管道布置图上用的图例见HG 20519.34-92.2.0.5 分区索引图见HG 20519.6-92.3 图面表示和尺寸标注3.0.1 管道布置图应按设备布置图或按分区索引图所划分的区域(以小区为基本单位)绘制。
区域分界线用粗双点划线表示，在区域分界线的外侧标注分界线的代号、坐标和与该图标高相同的相邻部分的管道布置图图号，见下图。
坐标注:B. L—表示装置边界; M. L—表示接续线; COD—表示接续图.3.0.2 管道布置图一般只绘平面图。
当平面图中局部表示不够清楚时，可绘制剖视图或轴测图，该剖视图或轴测图可画在管道平面布置图边界线以外的空白处(不允许在管道平面布置图内的空白处再画小的剖视图或轴测图)，或绘在单独的图纸上。
