AMP NETCONNECT 光纤及六类综合布线系统解决方案

1、六类屏蔽双绞线产品特性:1.性能优于ISO11801- 、 TIA/EIA 568C.2和GB50311- 六类标准2.具有向后兼容性, 可向下兼容CAT5e及更低类别的系统, 避免用户的投资损失3.传输时延低, 紧凑线缆设计, 减少安装中电缆出现扭曲打结现象4.中心PE十字骨架, 最大程度上保证安装过程中不破坏双绞线绞距, 具有高抗电磁干扰性, 使传输信号的误码率降至最低程度5.屏蔽系统采用端到端全方位屏蔽及接地设计, 防止信号泄漏和外部干扰, 屏蔽性能良好, 抗电磁干扰能力强6.单面覆塑铝箔屏蔽, 接地金属丝7.线缆外护套上间隔印有商标、电缆编号、电缆类别、线规、防火等级、标准、米数标、批号8.木轴装, 轴上贴有合格证9.绝缘单线生产过程采用在线控制偏心仪, 在线火花检测仪, 在线水中电容检测仪等在线设备, 保证了产品的高可靠性和一致性, 绝缘单线采用彩条色标符合环保要求10.所有使用铜及PE、 PVC材质, 都经过检测分析, 放射性有害重金属含量完全控制在国际严格标准内11.绝缘层材料为高密度聚乙烯( HDPE)12.外护套材料可选用不同阻燃等级材料或低烟无卤材料13.经过第三方权威机构检测, 获得UL认证电气性能:1.工作电容: ≤5.6 nF/100米2.线对对地电容不平衡: ≤330 pF/100米3.额定传输速率( NVP): 65%4.线对时延差: ≤45ns/100米5.最大导体直流电阻: 7.32Ω /100米 (23AWG)6.线对直流不平衡电阻: ≤2%7.绝缘电阻最小值(MΩ/Km): 5000物理特性:1.传输带宽大于250MHz2.23AWG线规3.整轴线长305米订货编码:2、六类非屏蔽双绞线产品特性1.性能优于ISO11801- 、 TIA/EIA 568C.2和GB50311- 六类标准2.具有向后兼容性, 可向下兼容CAT5e及更低类别的系统, 避免用户的投资损失3.传输时延低, 紧凑线缆设计, 减少安装中电缆出现扭曲打结现象4.中心PE十字骨架, 最大程度上保证安装过程中不破坏双绞线绞距, 具有高抗电磁干扰性, 使传输信号的误码率降至最低程度5.内置撕裂绳, 便于施工6.线缆外护套上间隔印有商标、电缆编号、电缆类别、线规、防火等级、标准、米数标、批号7.内轴外纸箱包装, 外箱贴有合格证8.绝缘单线生产过程采用在线控制偏心仪, 在线火花检测仪, 在线水中电容检测仪等在线设备, 保证了产品的高可靠性和一致性, 绝缘单线采用彩条色标符合环保要求9.所有使用铜及PE、 PVC材质, 都经过检测分析, 放射性有害重金属含量完全控制在国际严格标准内10.绝缘层材料为高密度聚乙烯( HDPE)11.外护套材料可选用不同阻燃等级材料12.经过第三方权威机构检测, 获得UL认证电气性能1.工作电容: ≤5.6 nF/100米2.线对对地电容不平衡: ≤330 pF/100米3.额定传输速率( NVP): 65%4.线对时延差: ≤45ns/100米5.最大导体直流电阻: 7.32Ω /100米 (23AWG)6.线对直流不平衡电阻: ≤2%7.绝缘电阻最小值(MΩ/Km): 5000物理特性1.传输带宽大于250MHz2.23AWG线规3.整箱线长305米订货编码:3、六类屏蔽配线架(模块化)产品特性:1.性能优于ISO11801- 、 TIA/EIA 568C.2和GB50311- 六类标准2.具有向后兼容性, 可向下兼容CAT5e及更低类别的系统, 避免用户的投资损失3.独特的PCB线路板线对平衡设计, 减少干扰, 经过余量高4.模块接触针触点采用高低错位技术, 有效降低近端串扰值5.IDC打线柱夹子与8芯针方向为180度6.外形紧凑, 有通用的T568A和T568B线序标签清晰标注于模块、端接帽上, 便于准确快速地完成端接7.后部的接地固定装置可方便、有效的接地8.锌合金整体压铸360度全方位屏蔽外壳设计, 有效防止外部电磁干扰和信息泄漏9.带后置式理线架, 便于线缆的安装和维护, 以及增加线缆的曲率半径10.较大的正面标识空间, 方便端口标识, 配有可拆式标示牌, 便于端口管理11.模块化设计, 便于安装, 可根据需要配置安装模块, 节约成本12.磷青铜镀金金针和磷青铜镀锌卡线端子, 防止表面氧化, 提高接触性能, 保证性能及使用寿命13.8芯针触点均使用在100微英寸金属导针的镍层上敷有50微英寸的镀金层材料, 具有高抗氧化的特性14.采用塑料面板+钢质底板的整体结构, 保证了产品的机械强度15.免工具端接方式, 兼容T568A/B两种端接方式16.经过第三方权威机构检测, 获得UL认证电气性能1.耐压强度: DC1000V(AC750V)1min 无击穿和飞弧现象2.额定电流: 1.5Amp3.绝缘电阻: ≥200MΩ4.接触电阻: ≤1MΩ5.连续电抗: 20MΩ6.工作温度: -25℃～70℃物理特性1.传输带宽大于250MHz2.IDC端子卡接22～26AWG导体3.IDC打线柱耐用性大于250次端接4.插头与插座插拔次数大于1500次订货编码:4、六类屏蔽模块产品特性:1.性能优于ISO11801- 、 TIA/EIA 568C.2和GB50311- 六类标准2.具有向后兼容性, 可向下兼容CAT5e及更低类别的系统, 避免用户的投资损失3.独特的PCB线路板线对平衡设计, 减少干扰, 经过余量高4.接触针触点采用高低错位技术, 有效降低近端串扰值5.IDC打线柱夹子与8芯针方向为180度6.扣锁式端接帽, 能够对接触点进行保护, 避免线缆端接后的过度弯曲、脱落7.后部的接地固定装置可方便、有效的接地8.外形紧凑, 有通用的T568A和T568B线序标签清晰标注于模块的端9.接帽上, 便于准确快速地完成端接10.嵌入式设计, 模块可安装在配线架空架上, 组成模块化式配线架11.锌合金整体压铸360度全方位屏蔽外壳设计, 防止EMC电磁干扰, 独特的接地设计, 性能可靠方便12.磷青铜镀金金针和磷青铜镀锌卡线端子, 防止表面氧化, 提高接触性能, 保证性能及使用寿命13.8芯针触点均使用在100微英寸金属导针的镍层上敷有50微英寸的镀金层材料, 具有高抗氧化的特性14.免工具端接方式, 兼容T568A/B两种端接方式15.经过第三方权威机构检测, 获得UL认证电气性能:1.耐压强度: DC1000V(AC750V)1min无击穿和飞弧现象2.额定电流: 1.5Amp3.绝缘电阻: ≥200MΩ4.接触电阻: ≤1MΩ5.连续电抗: 20MΩ6.工作温度: -25℃～70℃物理特性:1.传输带宽大于250MHz2.IDC端子卡接22～26AWG导体3.IDC打线柱耐用性大于250次端接4.插头与插座插拔次数大于1500次5.包装: 25个/盒订货编码:5、六类屏蔽配线架(整体式)产品特性:1.性能优于ISO11801- 、 TIA/EIA 568C.2和GB50311- 六类标准2.具有向后兼容性, 可向下兼容CAT5e及更低类别的系统, 避免用户的投资损失3.独特的PCB线路板线对平衡设计, 减少干扰, 经过余量高4.模块接触针触点采用高低错位技术, 有效降低近端串扰值5.IDC打线柱夹子与8芯针方向为90度6.外形紧凑, 有通用的T568A和T568B线序标签清晰标注于配线架上7.后部的接地固定装置可方便、有效的接地8.外形紧凑, 有通用线序标签清晰标注于配线架上, 便于准确快速地完成端接9.带后置倒”T”式线缆理线架, 便于线缆的安装维护, 以及增加线缆的弯曲半径10.整体屏蔽外罩, 使配线架360度全屏蔽, 有效防止外部电磁干扰和信息泄漏11.屏蔽外罩后盖固定采用非螺丝设计, 方便快捷安装12.较大的正面标识空间, 方便端口标识, 便于端口管理13.磷青铜镀金金针和磷青铜镀锌卡线端子, 防止表面氧化, 提高接触性能, 保证性能及使用寿命14.8芯针触点均使用在100微英寸金属导针的镍层上敷有50微英寸的镀金层材料, 具有高抗氧化的特性15.配线架为整体式设计, 钢架结构, 保证了产品的机械性能16.支持主流端接方式, 可用110和科龙工具进行线缆端接, 保证了连接方式的通用性和连接的可靠性17.经过第三方权威机构检测, 获得UL认证电气性能1.耐压强度: DC1000V(AC750V)1min 无击穿和飞弧现象2.额定电流: 1.5Amp3.绝缘电阻: ≥200MΩ4.接触电阻: ≤1MΩ5.连续电抗: 20MΩ6.工作温度: -25℃～70℃物理特性1.传输带宽大于250MHz2.IDC端子卡接22～26AWG导体3.IDC打线柱耐用性大于250次端接4.插头与插座插拔次数大于1500次订货编码:6、六类屏蔽跳线产品特性:1.性能优于ISO11801- 、 TIA/EIA 568C.2和GB50311- 六类标准, 符合T568A和T568B线序2.采用六类多股非屏蔽阻燃线缆和六类RJ45水晶头制做而成, 跳线柔韧性好3.工厂化端接工艺采用自动剥线设备和专用气动端接设备, 与现场制作相比, 具有更高的可靠性和一致性4.六类水晶头采用物理线缆隔离技术, 实现最大限度的线对平衡5.水晶头压接簧片50μ”整体镀金, 确保性能优异6.渐变型受力原理的加长护套, 防滑抗拉, 保证一定的弯曲半径7.每一根跳线都经过恒重接力试验, 保证产品在使用中的可靠性8.可根据用户要求, 定制不同长度、颜色的跳线, 外护套并可使用不同阻燃等级材料或低烟无卤材料9.经过第三方权威机构检测, 获得UL认证主要参数1.传输带宽大于250MHz2.插头与插座插拔次数大于1500次3.# : 跳线颜色: A=黑色 B=蓝色 C=红色 D=橙色 E=黄色 F=灰色 G=绿色4.*: 跳线长度: ”1”=1米”2”=2米, 以此类推5.工作温度: -20℃～70℃6.最小弯曲半径: 4D7.独立包装订货编码:7、六类非屏蔽模块 (180度)产品特性:1.性能优于ISO11801- 、 TIA/EIA 568C.2和GB50311- 六类标准2.具有向后兼容性, 可向下兼容CAT5e及更低类别的系统, 避免用户的投资损失3.独特的PCB线路板线对平衡设计, 减少干扰, 经过余量高4.接触针触点采用高低错位技术, 有效降低近端串扰值5.IDC打线柱夹子与8芯针方向为180度6.扣锁式端接帽, 能够对接触点进行保护, 避免线缆端接后的过度弯曲、脱落7.带防尘盖设计, 防止灰尘进入模块插口( NORMCAT6B)8.嵌入式设计, 模块可安装在配线架空架上, 组成模块化式配线架9.外形紧凑, 有通用的T568A和T568B线序标签清晰标注于模块上, 便于准确快速地完成端接10.自主的外观设计, 简洁美观, 采用黑色PVC外壳、白色的卡线端子和透明的端接保护帽(NORMCAT6A)11.磷青铜镀金金针和磷青铜镀锌卡线端子, 防止表面氧化, 提高接触性能, 保证性能及使用寿命12.8芯针触点均使用在100微英寸金属导针的镍层上敷有50微英寸的镀金层材料, 具有高抗氧化的特性13.采用优质阻燃聚碳酸脂材料, 阻燃性能达到UL94V-0级别14.支持主流端接方式, 可用110和科龙打线工具进行线缆端接, 保证了连接方式的通用性和连接的可靠性15.可配打线底座, 施工人员的手能够直接握在底座上, 而不是在打线刀的正下方, 能够更好的保护施工人员, 避免被打线刀割伤16.经过第三方权威机构检测, 获得UL认证电气性能:1.耐压强度: DC1000V(AC750V)1min无击穿和飞弧现象2.额定电流: 1.5Amp3.绝缘电阻: ≥200MΩ4.接触电阻: ≤1MΩ5.连续电抗: 20MΩ6.工作温度: -25℃～70℃物理特性:1.传输带宽大于350MHz2.IDC端子卡接22～26AWG导体3.IDC打线柱耐用性大于250次端接4.插头与插座插拔次数大于1500次5.包装: 25个/盒订货编码:8、六类非屏蔽配线架(模块化)产品特性:1.性能优于ISO11801- 、 TIA/EIA 568C.2和GB50311- 六类标准2.具有向后兼容性, 可向下兼容CAT5e及更低类别的系统, 避免用户的投资损失3.独特的PCB线路板线对平衡设计, 减少干扰, 经过余量高4.模块接触针触点采用高低错位技术, 有效降低近端串扰值5.IDC打线柱夹子与8芯针方向为180度6.外形紧凑, 有通用的T568A和T568B线序标签清晰标注于模块、端接帽上, 便于准确快速地完成端接7.扣锁式端接帽确保导线全部端接并防止滑动8.带后置倒”T”式线缆理线架, 便于线缆的安装维护, 以及增加线缆的弯曲半径9.较大的正面标识空间, 方便端口标识, 配有可拆式标示牌, 便于端口管理10.模块化设计, 便于安装, 可根据需要配置安装模块, 节约成本11.磷青铜镀金金针和磷青铜镀锌卡线端子, 防止表面氧化, 提高接触性能, 保证性能及使用寿命12.8芯针触点均使用在100微英寸金属导针的镍层上敷有50微英寸的镀金层材料, 具有高抗氧化的特性13.采用优质阻燃聚碳酸脂材料, 阻燃性能达到UL94V-0级别14.采用塑料面板+钢质底板的整体结构, 保证了产品的机械强度15.支持主流端接方式, 可用110和科龙工具进行线缆端接, 保证了连接方式的通用性和连接的可靠性16.配有打线底座, 施工人员的手能够直接握在底座上, 而不是在打线刀的正下方, 能够更好的保护施工人员, 避免被打线刀割伤17.配置一台 LCD跳线测试仪:19英寸机架式, 能够直接安装在机柜内, 带有2组LCD液晶显示屏, 能够同时测试2根跳线, 液晶显示屏能够非常直观地显示双绞线的接线图, 展示4对线的连接状况与线序, 判断双绞线的错接、短路及断路等各路故障, 定位开路的具体位置、并能测量双绞线的长度。

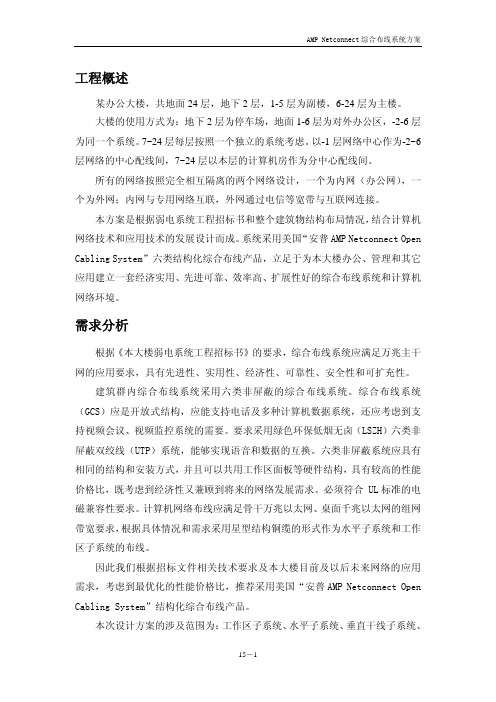

工程概述某办公大楼，共地面24层，地下2层，1-5层为副楼，6-24层为主楼。

大楼的使用方式为：地下2层为停车场，地面1-6层为对外办公区，-2-6层为同一个系统。

7~24层每层按照一个独立的系统考虑。

以-1层网络中心作为-2~6层网络的中心配线间，7~24层以本层的计算机房作为分中心配线间。

所有的网络按照完全相互隔离的两个网络设计，一个为内网（办公网），一个为外网；内网与专用网络互联，外网通过电信等宽带与互联网连接。

本方案是根据弱电系统工程招标书和整个建筑物结构布局情况，结合计算机网络技术和应用技术的发展设计而成。

系统采用美国“安普AMP Netconnect Open Cabling System”六类结构化综合布线产品，立足于为本大楼办公、管理和其它应用建立一套经济实用、先进可靠、效率高、扩展性好的综合布线系统和计算机网络环境。

需求分析根据《本大楼弱电系统工程招标书》的要求，综合布线系统应满足万兆主干网的应用要求，具有先进性、实用性、经济性、可靠性、安全性和可扩充性。

建筑群内综合布线系统采用六类非屏蔽的综合布线系统。

综合布线系统（GCS）应是开放式结构，应能支持电话及多种计算机数据系统，还应考虑到支持视频会议、视频监控系统的需要。

要求采用绿色环保低烟无卤（LSZH）六类非屏蔽双绞线（UTP）系统，能够实现语音和数据的互换。

六类非屏蔽系统应具有相同的结构和安装方式，并且可以共用工作区面板等硬件结构，具有较高的性能价格比，既考虑到经济性又兼顾到将来的网络发展需求。

必须符合 UL标准的电磁兼容性要求。

计算机网络布线应满足骨干万兆以太网、桌面千兆以太网的组网带宽要求，根据具体情况和需求采用星型结构铜缆的形式作为水平子系统和工作区子系统的布线。

因此我们根据招标文件相关技术要求及本大楼目前及以后未来网络的应用需求，考虑到最优化的性能价格比，推荐采用美国“安普AMP Netconnect Open Cabling System”结构化综合布线产品。

XXXX大厦结构化综合布线六类系统设计方案二零壹零年XX月目录第1章综合布线系统概述 (3)1.1智能大厦简介 (4)1。

2结构化布线与传统布线的比较 (4)1。

3综合布线系统的结构 (8)1.4综合布线系统的标准或规范 (14)第2章＊*＊结构化综合布线系统 (15)2.1***公司简介 (15)2.2*＊＊***的特点和优势 (18)2。

2.1＊＊＊＊＊*综合布线系统具备以下特点和优势： (18)2.2.2＊** ＊＊*综合布线产品具备以下特点： (22)第3章综合布线系统的具体设计 (35)3。

1＊＊＊非屏蔽综合布线系统设计依据 (35)3.1.1设计遵循的国际国内标准 (35)3。

1.2安装与设计规范 (35)3。

2设计目标： (36)3。

3工程概述 (37)3。

4布线系统用户需求分析 (38)3.5总体方案设计说明 (38)3.5。

1信息点统计 (38)3.5。

2设计概述 (40)3.5。

3各子系统的设计 (41)第4章管线设计建议 (49)4。

1＊＊＊管线方案 (49)4.1.1水平线子系统的布线方案 (49)4。

1.2垂直干线子系统的走线设计 (51)4。

2设备电源管线方案 (52)4.3用户设备与布线系统的连接 (53)4。

3。

1电话系统与＊** **＊系统的连接 (53)4.3.2计算机网络与＊*＊＊*＊系统的连接 (54)4.3.3保安监控系统与＊*＊*＊*系统的连接 (54)4。

3.4保安门禁系统与＊** ＊*＊系统的连接 (55)4.3.5楼宇自控系统与＊＊* ＊＊*系统的连接 (55)第5章系统性能 (56)第6章综合布线系统测试 (60)6.1。

1测试原因 (60)6。

1.2测试模型 (60)6.1。

3测试标准 (60)6。

1。

4ANSI/TIA/EIA-568-B (61)6。

1。

5ISO/IEC 11801 (62)6。

1.6TSB (62)第7章环境要求 (64)第8章系统服务和认证：................................................................................................... 错误!未定义书签。

中国工商银行北京数据中心综合布线系统中国工商银行北京数据中心负责工商银行北方区的数据处理业务，是工商银行北方22个省的数据网络枢纽，建成后将成为目前亚洲最大规模的金融数据中心。

其网络综合布线系统除了要支持高性能的网络连接，还要具有高度的稳定性和可靠性。

用户通过对多家世界知名品牌的布线产品进行比较测试，最终选定美国泰科电子有限公司生产的安普AMP Netconnect 系列综合布线产品。

该系统包括生产楼、开发楼、动力楼和生活楼四个部分，其中生产楼3层，开发楼6层，动力楼1层，生活楼3层。

布线系统的主干部分使用光纤支持高速数据连接，其余部分使用6类双绞线连接，同时支持语音和数据应用，满足生产和办公需要，整个布线系统涉及信息点超过10,000个。

一、系统设计系统以生产楼和开发楼为中心，动力楼和生活楼通过两组不同方向的光缆分别与生产楼和开发楼相连接，使用的光缆规格为24芯单模光缆，同时预埋48根4对6类双绞线电缆。

而开发楼和生产楼之间铺设了2根24芯单模光缆，同时预埋240根4对6类双绞线电缆。

电信服务商（联通、网通）到数据中心的光缆通过生产楼管道直接接入到生产楼2层的通讯区。

另外一电信服务商（中国电信）到数据中心的光缆进入到园区后分为两部分，其中2根24芯光缆和1000对大对数电缆连接到开发楼1层的PBX机房，另外两根48芯光缆连接到生产楼2层的网络通讯区。

在建筑物内部，主干的数据部分采用24芯多模光缆，在生产楼和开发楼中，每个楼层的电信间分别通过两条24芯多模光缆连接到设备间，两条光缆分别通过各自独立的电缆通道实现连接。

为了保证系统安全，在开发楼和生产楼的每个楼层的电信间和设备间之间还铺设了144条6类双绞线做备份。

生活楼的建筑物内主干采用6类双绞线，每个楼层通过24条6类双绞线连接到设备间。

水平布线为6类布线系统，不区分数据和语音，通过跳线决定接口的用途。

信息点的配置根据使用区域和位置的不同分为办公室、主机房、测试机房、会议室、网络实验机房、生活楼客房和动力楼信息点等不同模式。

兰州师范学校六类综合布线系统设计方案兰州方联电脑技术有限责任公司2006年6月前言本设计方案建议采用具有国际品质民族品牌TCL综合布线系统的设计思想，遵循国际、国内标准设计。

这一设计思想的核心是将整个布线系统结构化、体系化、模块化，集中、系统的管理，使它既具有可靠的实用性，又具有充分的灵活性和扩展性。

网络系统灵活、方便，可随时扩充、升级。

同时又给贵校一个很好的性价比。

目录1．概述楼宇间主干光缆、大对数电话线缆、有线电视同轴线缆及广播线缆同时进行布放、端接及测试；水平线缆的布放、端接及测试，信息出口安装、机柜及配线架安装、制作详细的工程竣工文档等，在这里我主要以六类UTP和光缆部分进行介绍。

系统要求：室内水平系统布线材料全部为六类非屏蔽产品，楼层配线机柜为标准机（挂）柜，且具备较高的安全性（铁皮喷塑带暗锁），面板、模块、配线架要求与双绞线同一品牌，语音主干系统使用3类25对大对数线缆，数据主干使用8芯多模光缆。

总配线间统一使用2米高的19英寸标准机柜。

根据我们对图纸的分析以及客户需求的理解，归结以下图表以说明楼群综合布线系统的情况：各楼层信息点数统计表：2．系统功能特点及设计原则2．1 结构化综合布线系统介绍今天不断发展的信息网必须满足众多用户对不同技术与服务的要求，同时还要遵从各种操作系统及标准协议。

结构化综合布线系统是兼容众多厂家设备的布线网络，它将先进的双绞线及光缆技术完美地结合起来，而达到信息资源的共享以满足顾客的需求。

2．1．1系统体系结构结构化综合布线系统一般由六个子系统组成:工作区子系统水平区子系统干线区子系统管理区子系统设备间子系统建筑群子系统这六个子系统有机地结合在一起,构成一个完整的开放的布线系统。

工作区子系统：工作区布线子系统由终端设备连接到信息插座的连线（或软线）组成，它包括装配软线、连接器和连接所需的扩展软线，并在终端设备和I/O之间搭桥。

水平区子系统：水平区子系统是整个布线系统的一部分，它将干线子系统线路延伸到用户工作区。

上海安缇信息科技有限公司六类综合布线系统(2001/8/1)六类布线系统五类布线系统以后的新选择因为部分是市场需求的原因,现在许多人在热衷讨论一些正在开发中的高速及宽带带网络产品,不论这是真实的或者还在想象中的。

区域网厂家也都正在积极的开发高速(千兆位)应用系统、电缆、硬件及标准,以满足市场的需求.然而基于在同一时期内开发这一类产品,因此硬件的开发也缺乏一个确定的标准作为其设计的方针。

在缺乏确实的规范情况下产生一大堆不实广告,使得布线系统的设计者、安装商、用户现在无法决定什么时候安装五类、超五类、或六类布线产品可以应用在当前或将来的网络项目。

为此,dintek公司提供几个因素让您思考高速(千兆1000BASE-T)或更高速网络系统所需要的布线系5统的选择。

五类及超五类:都能支持1000BASE-T,可是超五类产品对安装所产生的变量及边界因素能提供较可靠的保证.IEEE委员会正在撰写让1000BASE-T能在五类布线系统运行的规格.可是因为和规格的边界很接近,因此在五类系统上运行1000BASE-T是有一定的风险,如周围环境产生的噪声或安装造成的误差都会产生误码,以至重新发送而减低数据传输效率。

因此,您应该选择超五类或六类产品。

另外一个因素必须考虑的是:如果要在五类系统上运行千兆网速度,则需要用昂贵的硬件来克服问题。

因为必须在网卡、集线器或其它网络设备上设计噪声消除电路来扺消五类布线造成的噪声。

因此,采用超五类布线系统就可以节省采用这些昂贵的网络设备而仍可以使用一般价格便宜、来源充足的网络设备。

为了支持将来运行1000BASE-T等高速网络,建议采用超五类产品如dintek 公司pcs系列的信息插座、跳线架、110跳线架及跳线。

这种产品有极佳的累加功率系统性能而且价格不高。

pcs系统比一般五类产品有更多的性能富裕度,而这多余的富裕度就是保证能在一般的五类电缆上可以正常运行1000BASE-T.六类应用在比更高的网络由于近来各电缆及接插件厂家都在大脚步开发六类产品,但六类(或称为E级)除了有较大的频宽,而且还有一些五类产品所没有的性能参数如回流损耗、远程串扰等.可是有两点必须注意:由于标准仍在草拟阶段,可能还有变化。

1 系统概述XXXXXXX大楼作为专门为XXXXXXX部门提供办公场所的大楼，其对数据和语音网络的稳定畅通的要求非常高, 因此，建筑内采用的网络通讯设备及布线系统一定要有很高的稳定性, 并且又有很强的适应性、扩展性、先进性和长远效益，以满足未来的需要。

本次综合布线系统的设计中采用模块化设计和分层星型的拓扑结构，它能适应本次项目的布线系统的特点。

本次设计的综合布线系统力求能为XXXXXXX部门提供稳定的办公自动化环境，也能为建筑物智能控制和管理提供良好的控制平台。

它具有如下优点：A．提供了一套统一的、开放的物理布线拓扑结构的标准配线系统，综合了所有的语音、数据、图像与监控等设备，并将多种设备众多插头插入标准的信息插座内。

B．可对不同厂家的语音、数据设备兼容，且使用相同的插头和模块插孔C．采用模块化设计，具有灵活性和开放性，它能将当前和未来的语音、数据、网络、互连设备以及监控、有线电视等设备很方便的扩充进去，使真正的面向未来的先进技术。

2 设计要点在整个XXXXXXX大楼智能化工程信息技术和网络联网投资中，综合布线基础设施虽然只占一小部分，但如果设计和安装不好，会引起严重的网络问题，从而无法真正实现你的信息技术战略。

因此，选择良好的综合布线产品和科学的设计、精心的施工是XXXXXXX大楼智能化建设的“重中之重”为此，本综合布线系统设计有如下设计要点：●使数据和语音通讯线路既能适用于现在又能面向未来，考虑电器特性匹配和管理使用的方便，采用美国耐威公司提供的ALL-LAN系列零误码综合布线产品。

●整个工程采用扩展星型拓扑结构, 干线支持万兆带宽，楼层水平系统支持250Hz以上6类带宽。

●依据图纸和招标文件，本方案的综合布线主要设备间机房设在XXX楼，作为计算机网络和电话配线中心。

通过6芯室内万兆光缆和3类25对室外大对数分别与其余各搂的管理间连接。

●语音和数据插座均采用美国耐威公司的6类8芯信息模块。

●信息点分布，依据业主提供的建筑平面图设置信息点位。

综合布线系统设计方案7.1系统概述新一代智能化结构化布线系统能同时提供用户所需的数据、话音、传真、视像等各种信息服务的线路连接，它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连，也使这些设备与外部通信网络相连接。

结构化布线系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件等。

XX医院XX楼综合布线及机房工程建设目标是：“通过智能化、高效率、高质量的管理和服务手段，将XX医院建设成为国内一流的智能化医院”。

7.2设计原则先进性：本系统的定位为10年内不落后。

系统信息传输电缆采用六类非屏蔽双绞线及12芯室外铠装单模光缆等。

经济性：综合布线过程对各种线缆统一规划、统一施工安装的过程，减少了不必要的重复布线、重复施工，节约了线材，节省了人工，从整体上讲节省了投资，提高了效益。

可靠性：系统采用高品质的标准材料，以组合压的方式构成一套高标准信息通道，所有器件均通过各种认证，每条信息通道都经校核以保证其电器性能，系统布线全部采用物理星形拓扑结构，任何一条线路故障均不影响其它线路的运行；同时，为线路的运行维护及保障检修提供了极大的方便，从而保障了系统的可靠运行。

各系统采用相同的传输介质，因而可互为备用，提高了备用冗余。

兼容性：兼容性是指其设备可以用于多种系统。

综合布线系统将语音信号、数据信号和图像信号的配线，经过统一的规划和设计，采用各种传输介质（铜缆、光缆）、信息插座、交连设备、适配器等，把这些性质不同信号综合到一套标准的布线系统中。

开放性：综合布线系统是开放式体系结构，符合多种国际上流行的标准，支持不同厂商的产品,支持不同的通信协议和不同的系统标准，以及各种不同的应用系统。

灵活性：在任意信息点上，能够连接不同类型的设备，如计算机、打印机、服务器、电话机等。

所有设备的开通及更改均不需要改变整个布线系统，只需增减相应的网络设备以及进行必要的跳线管理即可。

XX项目综合布线子系统设计方案1. 系统概述1.1 工程概况该项目以建筑为平台,兼备建筑设备、办公自动化及通信网络系统，集结构、系统、服务及它们之间的最优化组合，向人们提供一个安全、高效、舒适、便利的办公环境。

为满足和适应大楼内对语音通信网络及计算机网络的需求，根据先进性、开放性、可靠性、可扩充性原则,设计一套主干为千兆位的标准、灵活、开放并具模块化结构的布线系统。

各楼层综合布线信息点的分布如下表：综合布线点位表备注：此点位表根据系统图得出汇总上表，总规划六类综合布线信息点总数为996点，其中数据为380个，语音为616个,但是具体使用中并不进行严格区分，而是根据实际情况进行调整,已适用于多种类型信息网络通信的需要,如IP电话、低速视频图像、监控视频或无线网络应用。

1。

2 系统设计原则综合布线系统应是开放的、模块化的系统体系，具备使用灵活性、管理简便、扩充方便等特点，并能保持其先进性。

应遵循以下原则进行设计： 实用性：实施后的通信布线系统。

将能够在现在和将来适应技术的发展，并且实现数据通信、语音通信、图像通信。

●灵活性：系统中的任一部分之连接都应是灵活的，即从物理接线，到数据通讯，语音通讯,自动控制设备之连接都不受或极少受物理位置和这些设备类型的限制。

●模块化：布线系统中，除去附设在建筑内的线缆外，其余所有的接插件都应是积木式的标准件,以方便管理的使用。

●扩充性:由于所有基础设施(材料、部件、通讯设备)都采用国际标准，因此无论计算机设备、通讯设备、控制设备随技术如何发展,将来都可很方便地将这些设备连到系统中。

●先进性:布线系统适应日益广泛的数据通信和应用,符合业界的发展趋势，从而保护在线缆及网络系统上的投资以及过行在其上的应用。

●经济性：在满足应用要求的基础上尽可能降低造价.●标准化：严格按照EIA/TIA568A及ISO/IEC 11801标准设计系统,并能连接众多满足国际网络标准（如IEEE802.3，IEEE802。

目录第一章：综合布线系统概述1.1综合布线标准介绍1.2综合布线系统的组成1.3开放式综合布线系统的优点第二章：工程概况及需求分析2.1工程概况2.2需求分析第三章：AMPNETCONNECT开放式布线产品特点3.1AMP产品优势3.2AMP公司介绍3.3AMPNETCONNECT布线系统特点第四章：AMPNETCONNECT布线6类系统介绍4.1AMPNETCONNECT6类布线系统白皮书4.2千兆以太网1000Base-T与1000Base-Tx介绍4.3AMPNETCONNECT6类布线系统特点第五章：AMPNETCONNECT布线光纤系统介绍5.1.垂直干线子系统5.2光纤千兆以太网标准1000Base-SXVs.1000Base-LX之比较5.3AMPNETCONNECTXG光纤系统（万兆）5.4AMP光纤连接系统介绍第六章：综合布线系统设计方案6.1设计原则6.2总体结构论述6.3各结构化子系统详述及方案说明设备定型6.4综合布线及设备报价第七章：管线设计方案7.1水平子系统管线设计7.2设备电源管线方式7.3设备间弱电接地方式第八章：综合布线系统测试8.1测试依据8.2测试设备8.3测试参数第九章：系统维护与技术支持第一章：综合布线系统概述1.1综合营企业布线标准介绍综合布线系统最初产生于八十年代初期的美国，是随着通信技术和计算机连网技术的发展而发展起来的，八十年代末期综合布线技术在设计、产品、标准、测试等方面取得了突飞猛进的发展；欧美许多发达国家先后制定标准对其进行规范，其中被许多国家广泛采用的有美国电子工业协会/电信工业协会制定的TIA/EIA568B标准和国际标准化组织制定IS0/IEC11801标准；这两个标准的制定对促进综合布线技术的普及和计算机网络技术的发展奠定了基础；我国对综合布线技术的推广应用也非常重视，并于1995年由中国工程建设标准化协会制定了国内第一部结合国情的综合布线标准：《建筑与建筑群综合布线系统工程设计规范》（CECS72：95）；1997年该标准得到了进一步完善，其新标准《建筑与建筑群综合布线系统工程设计规范》（CECS72：97）对抗干扰、防噪音、防火、防毒等关键技术方面作出了新的规定；同时《建筑与建筑群综合布线系统工程施工及验收规范》（89：97）也相继出台，这对规范我国综合布线产业无疑将产生积极的影响。
