JB-QG-LD128E(Q)II型火灾报警控制器(联动型)

使用说明书北京利达华信电子有限公司B E I J I N G L E A D E R H U A X I N E L EC T R O N I C S C O.,L T D.注意：1．若烟感报警，只进行主机复位；若一直误报，就要隔离。

2．若手报报警，首先要现场复位，然后在主机复位。

3．一般情况下要打在手动状态，若要进行消防演习时，要打在自动状态。

1、复位F1----菜单----2复位----0本机复位或1系统复位注意：本机复位只复位本机，系统复位3台主机都复位；消除火警、停止已启动的声光等；2、手动、自动切换F2----菜单----2全局----1全局自动、2全局手动----确定注意：平时设为手动状态，若进行消防演习时，要打在自动状态。

3、设备隔离F1----5隔离4、解除隔离F2----5隔离5、主工艺为0号主机00回路6、饲料包装为1号主机04回路05回路06回路7、主控楼为2号主机08回路一．系统介绍1.外观简介D128E(Q)Ⅱ关键状态用发光二极管指示，各功能如下：主电工作（绿）：主电正常时灯亮，主电欠压及主电源线断线时灯灭。

备电工作（绿）：备电正常时灯亮，备电欠压及备电源线断线时灯灭。

火警指示（红）：首次火警发生时灯亮，并保持到系统复位。

回答指示（红）：设备有回答时灯亮，无回答时灯灭。

命令指示（红）：设备有启动命令时灯亮，无启动命令时灯灭。

延时指示（红）：设备尚未启动，正处在延时状态时灯亮，延时结束时灯灭。

气体喷洒（红）：气体喷洒设备有启动命令时灯亮，无启动命令时灯灭。

消音指示（绿）：有火警、启动或故障发生时，按消音键后，消音指示灯亮。

全局手动（绿）：当联动设备的启动状态设置为[全局手动]时灯亮。

全局自动（绿）：当联动设备的启动状态设置为[全局自动]时灯亮。

设备隔离（绿）：当有未接或故障的设备被隔离时灯亮。

无隔离设备时灯灭。

设备故障（黄）：探测回路所接的设备发生故障时灯亮，无故障时灯灭。

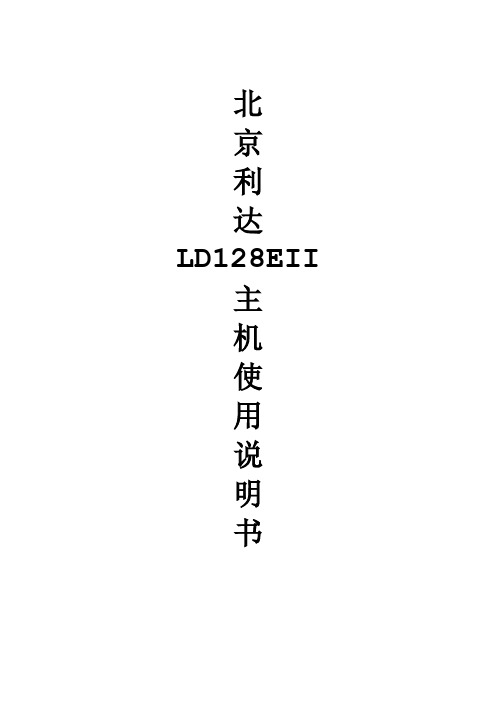

北京利达LD128EII主机使用说明书JB-QG-LD128E II火灾报警控制器(联动型)安装使用说明书目录第一章概述 (1)第二章技术特性...................................................................................................................................................... 1-3第三章结构特性....................................................................................................................................................... 4-6第四章安装与调试................................................................................................................................................. 6-7第五章使用与操作................................................................................................................................................... 7-43第八章故障分析与排除 (44)第九章注意事项 (45)第一章概述JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。

它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。

JB-QG-LD128E Ⅱ火灾报警控制器（联动型）调试手册（VER 1.12版本）版本说明：本版是配合LD128EⅡ火灾报警控制器（联动型）的调试而使用，控制器软硬件都根据调试和使用的实际情况作了相应的升级。

本版调试手册适用于LD128EⅡ监控软件和POT设置软件2.0版本。

本版对工程调试进行了更详尽的说明。

希望调试人员对新增加和修改部分仔细阅读，并及时反馈信息。

注意：请不要对控制器进行查毒操作！第一节系统简介JB-QG-LD128E Ⅱ火灾报警控制器（联动型）（以下简称LD128EⅡ）依据国标《GB4717-93》以及《GB16806-1997》设计，并通过了上述两个标准的检测。

LD128EⅡ采用对等网络架构设计，所有内部部件和外部扩展均通过CAN（Control Area Network）Bus网络完成，均是网络上的一个节点，通讯可靠，扩展方便。

内部部件由以下部分组成：一、主控部分采用嵌入式工业计算机，保证系统在满足设备技术条件的环境下长时间稳定工作，以及配合显示的器件、存储的器件、输入、打印等器件。

1、主板（编号：LD128E-E-C00-XXX）2、多功能板（编号：LD128E-E-C01-XXX）3、液晶（编号：LD128E-E-C02-XXX）4、打印机（编号：LD128E-E-C07-XXX）5、液晶升压板（编号：LD128E-E-C08-XXX）6、驱动板（编号：LD128E-E-D00-XXX）7、触摸屏二、驱动部分由1至16块驱动板组成，每个驱动板可输出4个探测回路。

每个回路可连接256（0-255）个总线设备（探测器、手报、输入输出模块、楼层显示器等）。

在一台机器内部最多可接16块驱动板（编号：LD128E-E-D00- XXX），总线设备表示为：X X —地址号（000-255）回路号（00-31）总线设备可以为以下几种方式：1、报警类：包括感烟、感温探测器、手报按钮、输入模块等。

JB-QG-LD128E II火灾报警控制器(联动型)安装使用说明书北京利达华信电子有限公司B E I J I N G L E A D E R H U A X I N E L EC T R O N I C S C O.,L T D.目录第一章概述 (2)第二章技术特性 (2)第三章结构特性 (5)第四章安装与调试 (8)第五章使用与操作 (10)第八章故障分析与排除 (71)第九章注意事项 (72)第一章概述JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。

它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。

本火灾报警控制器联动型适用国家标准GB4717-2005《火灾报警控制器通用技术条件》和GB16806—1997《消防联动控制设备通用技术条件》。

LD128EⅡ采用稳定、可靠的嵌入式控制部件及DCS的设计方式，保证系统长时间正常运行。

通过驱动板可方便地扩充探测回路。

同样，在系统的设计时充分考虑了在多机联网时的应用，采用对等式无主从的网络构架，在任何一台主机上均可以看到其它主机的信息，可实现主机之间的冗余和备份。

网络采用CAN(Control Area Networks)Bus（现场局域控制总线）方式，特别适合于消防、自动控制等工业领域，具有通讯稳定可靠，高抗干扰等特性。

第二章技术特性2.1 技术参数2.1.1 电源：主电与备电自动切换。

主电： AC 187V-242V 50Hz备电： DC 12V/38AH(2节)备电保护电压：21V±0.5V备电恢复电压：23V±0.5V2.1.2 负载能力：最大探测点：16384（探测器、联动模块等混合编址）回路电压：DC 15V-20V回路电流：＜200mA2.1.3 使用环境：环境温度：0℃～45℃相对湿度：≤95%RH（40℃±2℃）2.2 主要性能2.2.1 系统容量LD128EⅡ控制器单机最大可输出64条探测回路，每条回路上最大可联接256个总线设备（探测器或联动控制模块）。

JB-QG-LD128E Ⅱ火灾报警控制器（联动型）调试手册（VER 1.12版本）版本说明：本版是配合LD128EⅡ火灾报警控制器（联动型）的调试而使用，控制器软硬件都根据调试和使用的实际情况作了相应的升级。

本版调试手册适用于LD128EⅡ监控软件和POT设置软件2.0版本。

本版对工程调试进行了更详尽的说明。

希望调试人员对新增加和修改部分仔细阅读，并及时反馈信息。

注意：请不要对控制器进行查毒操作！第一节系统简介JB-QG-LD128E Ⅱ火灾报警控制器（联动型）（以下简称LD128EⅡ）依据国标《GB4717-93》以及《GB16806-1997》设计，并通过了上述两个标准的检测。

LD128EⅡ采用对等网络架构设计，所有内部部件和外部扩展均通过CAN（Control Area Network）Bus网络完成，均是网络上的一个节点，通讯可靠，扩展方便。

内部部件由以下部分组成：一、主控部分采用嵌入式工业计算机，保证系统在满足设备技术条件的环境下长时间稳定工作，以及配合显示的器件、存储的器件、输入、打印等器件。

1、主板（编号：LD128E-E-C00-XXX）2、多功能板（编号：LD128E-E-C01-XXX）3、液晶（编号：LD128E-E-C02-XXX）4、打印机（编号：LD128E-E-C07-XXX）5、液晶升压板（编号：LD128E-E-C08-XXX）6、驱动板（编号：LD128E-E-D00-XXX）7、触摸屏二、驱动部分由1至16块驱动板组成，每个驱动板可输出4个探测回路。

每个回路可连接256（0-255）个总线设备（探测器、手报、输入输出模块、楼层显示器等）。

在一台机器内部最多可接16块驱动板（编号：LD128E-E-D00- XXX），总线设备表示为：X X —XXX地址号（000-255）回路号（00-31）总线设备可以为以下几种方式：1、报警类：包括感烟、感温探测器、手报按钮、输入模块等。

北京利达LD128EII主机调试说明JB-QG-LD128E Ⅱ火灾报警控制器（联动型）调试手册（VER 1.12版本）版本说明：本版是配合LD128EⅡ火灾报警控制器（联动型）的调试而使用，控制器软硬件都根据调试和使用的实际情况作了相应的升级。

本版调试手册适用于LD128EⅡ监控软件和POT设置软件2.0版本。

本版对工程调试进行了更详尽的说明。

希望调试人员对新增加和修改部分仔细阅读，并及时反馈信息。

注意：请不要对控制器进行查毒操作！第一节系统简介JB-QG-LD128E Ⅱ火灾报警控制器（联动型）（以下简称LD128EⅡ）依据国标《GB4717-93》以及《GB16806-1997》设计，并通过了上述两个标准的检测。

LD128EⅡ采用对等网络架构设计，所有内部部件和外部扩展均通过CAN （Control Area Network）Bus网络完成，均是网络上的一个节点，通讯可靠，扩展方便。

内部部件由以下部分组成：一、主控部分采用嵌入式工业计算机，保证系统在满足设备技术条件的环境下长时间稳定工作，以及配合显示的器件、存储的器件、输入、打印等器件。

1、主板（编号：LD128E-E-C00-XXX）2、多功能板（编号：LD128E-E-C01-XXX）3、液晶（编号：LD128E-E-C02-XXX）4、打印机（编号：LD128E-E-C07-XXX）5、液晶升压板（编号：LD128E-E-C08-XXX）6、驱动板（编号：LD128E-E-D00-XXX）7、触摸屏二、驱动部分由1至16块驱动板组成，每个驱动板可输出4个探测回路。

每个回路可连接256（0-255）个总线设备（探测器、手报、输入输出模块、楼层显示器等）。

在一台机器内部最多可接16块驱动板（编号：LD128E-E-D00- XXX），总线设备表示为：X X —XXX地址号（000-255）回路号（00-31）总线设备可以为以下几种方式：1、报警类：包括感烟、感温探测器、手报按钮、输入模块等。

JB-QG-LD128E Ⅱ火灾报警控制器（联动型）调试手册（VER 1.12版本）版本说明：本版是配合LD128EⅡ火灾报警控制器（联动型）的调试而使用，控制器软硬件都根据调试和使用的实际情况作了相应的升级。

本版调试手册适用于LD128EⅡ监控软件和POT设置软件2.0版本。

本版对工程调试进行了更详尽的说明。

希望调试人员对新增加和修改部分仔细阅读，并及时反馈信息。

注意：请不要对控制器进行查毒操作！第一节系统简介JB-QG-LD128E Ⅱ火灾报警控制器（联动型）（以下简称LD128EⅡ）依据国标《GB4717-93》以及《GB16806-1997》设计，并通过了上述两个标准的检测。

LD128EⅡ采用对等网络架构设计，所有内部部件和外部扩展均通过CAN（Control Area Network）Bus网络完成，均是网络上的一个节点，通讯可靠，扩展方便。

内部部件由以下部分组成：一、主控部分采用嵌入式工业计算机，保证系统在满足设备技术条件的环境下长时间稳定工作，以及配合显示的器件、存储的器件、输入、打印等器件。

1、主板（编号：LD128E-E-C00-XXX）2、多功能板（编号：LD128E-E-C01-XXX）3、液晶（编号：LD128E-E-C02-XXX）4、打印机（编号：LD128E-E-C07-XXX）5、液晶升压板（编号：LD128E-E-C08-XXX）6、驱动板（编号：LD128E-E-D00-XXX）7、触摸屏二、驱动部分由1至16块驱动板组成，每个驱动板可输出4个探测回路。

每个回路可连接256（0-255）个总线设备（探测器、手报、输入输出模块、楼层显示器等）。

在一台机器内部最多可接16块驱动板（编号：LD128E-E-D00- XXX），总线设备表示为：X X —地址号（000-255）回路号（00-31）总线设备可以为以下几种方式：1、报警类：包括感烟、感温探测器、手报按钮、输入模块等。

JB-QT-LD128E(Q)II火灾报警控制器(联动型)安装使用说明书北京利达华信电子有限公司B E I J I N G L E A D E R H U A X I N E L EC T R O N I C S C O.,L T D.前 言JB-QT-LD128E(Q)Ⅱ火灾报警控制器（联动型）是北京利达华信电子有限公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB4717-2005《火灾报警控制器》和GB16806－2006《消防联动控制系统》的要求和精神，设计的新一代报警联动一体化智能控制器。

本控制器模块化设计，具有功能强、可靠性高、配置灵活的特点。

系统采用汉字液晶显示，打印机打印内容可选，分别打印系统所有报警、故障及各类操作的汉字信息。

具有全面的现场编程能力，每回路可混接256个探测器、联动模块或区显，最大容量4096点，其中探测器、联动模块和区显的比例可自由调配。

本控制器自带8路多线制联动控制输出盘，并可配接我公司生产的其它联动控制盘，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。

本手册应由专人负责，妥善保管，以备日后查用。

目 录第一章概述 (3)第二章技术特性 (3)第三章结构特性 (5)第四章安装与调试 (8)第五章系统设置 (9)第六章使用与操作 (26)第七章联动控制盘 (34)第八章故障分析与排除 (35)第九章注意事项 (35)第十章运输与贮存 (36)第十一章售后服务 (36)第一章概述JB-QT-LD128E(Q)Ⅱ火灾报警控制器（联动型）（以下简称LD128E(Q)Ⅱ）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足GB4717-2005《火灾报警控制器》和GB16806－2006《消防联动控制系统》。

LD128E(Q)Ⅱ集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。

北京利达LD128EII主机使用说明书JB-QG-LD128E II火灾报警控制器(联动型)安装使用说明书目录第一章概述...............................................................................................................................................................错误!未定义书签。

第二章技术特性......................................................................................................................................................错误!未定义书签。

-3第三章结构特性.......................................................................................................................................................4-6第四章安装与调试.................................................................................................................................................6-7第五章使用与操作...................................................................................................................................................7-43第八章故障分析与排除...........................................................................................................................................44第九章注意事项 (45)第一章概述JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。

一．系统介绍JB-QB/LD128E(Q)Ⅱ联动型中文火灾报警控制器（以下简称LD128E(Q)Ⅱ）是智能化的二总线火灾自动报警设备，采用中文液晶显示，满足《消防联动控制设备通用技术条件GB16806-1997》规范。

LD128E(Q) Ⅱ集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。

LD128E(Q) Ⅱ联动控制器可配接16个回路，每回路可混接256个探测器、联动模块或区显。

即LD128E(Q) Ⅱ联动控制器总容量为4096点，其中探测器、联动模块和区显的比例可自由调配。

同时它除有一组公共火警继电器输出节点外，还有6路继电器有源输出。

LD128E(Q)Ⅱ联动控制器具有一个CAN 总线接口，可与我公司生产的其它控制器形成对等网络，同时具备RS232接口，可与CRT、楼宇自动化设备及远程消防管理系统相连。

1.1功能简介1.1.1液晶显示LD128E(Q)Ⅱ采用全液晶中文显示，并配发光二极管指示系统关键状态信息。

液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。

方便快捷的按键方式，使您能够快速的查询到您所要的信息。

1.1.2布线方式LD128E(Q)Ⅱ采用二总线回路，总线设计可减少工程布线及方便工程安装调试。

同时支持分支、单支、树型分支、环形等多种布线方式。

1.1.3节点输出系统具备6组可编程继电器有源输出，可根据用户的需要设置启动逻辑。

继电器的逻辑表达式可直接从键盘输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。

1.1.4火警记录系统具有黑匣子功能，可存储1000条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。

这种方式先进、可靠、存储记录时间长。

消防报警系统培训教材JB-QG-LD128E(Q)Ⅱ火灾报警控制器（联动型）第一章概述JB-QG-LD128E(Q)Ⅱ火灾报警控制器（联动型）是北京利达华信电子有限公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB4717-2005《火灾报警控制器》和GB16806－2006《消防联动控制系统》的要求和精神，设计的新一代报警联动一体化智能控制器。

JB-QG-LD128E(Q)火灾报警控制器（联动型）（以下简称LD128E(Q)Ⅱ）是智Ⅱ能化的二总线火灾自动报警设备，采用中文液晶显示，满足GB4717-2005《火灾报警控制器》和GB16806－2006《消防联动控制系统》。

LD128E(Q)Ⅱ集报警及联动控制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同时它可作为大型工程的区域火灾报警控制器使用。

第二章技术特性一、主要性能1、液晶显示LD128E(Q)Ⅱ采用全液晶中文显示，并配发光二极管指示系统关键状态信息。

液晶的使用使用户方便快捷地查询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，只要查询菜单就能进行操作。

方便快捷的按键方式，使您能够快速的查询到您所要的信息。

2、节点输出自带8路多线制联动控制输出盘（7组可编程继电器有源节点及1路专用声光报警输出节点），前7组可根据用户的需要设置启动逻辑。

3、历史记录系统具有黑匣子功能，可存储1000条火警历史记录以及1000条其他操作记录，用户可方便地在系统菜单中分别调出所存储的火警记录以及其它操作记录。

这种方式先进、可靠、存储记录时间长。

4、打印功能系统可根据用户的要求配置并行中文打印机，并可根据用户需要，选择打印内容。

5、接口具备CAN总线接口：CAN总线接口可以与其他设备进行通讯，以实现各种联网需要。

具备PS/2接口：可接标准键盘，方便人员操作。

第三章结构特性一、外形及结构尺寸图3-1①LED指示区②液晶显示区③主控制区④本机八路多线输出控制区关键状态用发光二极管指示，各功能如下：◇主电工作（绿）：主电正常时灯亮，主电欠压及主电源线断线时灯灭。

北京利达LD128EII主机使用说明书JB-QG-LD128E II火灾报警控制器(联动型)安装使用说明书目录第一章概述................................................................................................................................................. 0第二章技术特性...................................................................................................................................................... 0-3第三章结构特性....................................................................................................................................................... 4-6第四章安装与调试.................................................................................................................................................6-7第五章使用与操作................................................................................................................................................... 7-43第八章故障分析与排除...........................................................................................................................................44第九章注意事项................................................................................................................................................. (45)第一章概述JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。

JB-QG-LD128E Ⅱ火灾报警控制器（联动型）调试手册（VER 1.12版本）版本说明：本版是配合LD128EⅡ火灾报警控制器（联动型）的调试而使用，控制器软硬件都根据调试和使用的实际情况作了相应的升级。

本版调试手册适用于LD128EⅡ监控软件和POT设置软件2.0版本。

本版对工程调试进行了更详尽的说明。

希望调试人员对新增加和修改部分仔细阅读，并及时反馈信息。

注意：请不要对控制器进行查毒操作！第一节系统简介JB-QG-LD128E Ⅱ火灾报警控制器（联动型）（以下简称LD128EⅡ）依据国标《GB4717-93》以及《GB16806-1997》设计，并通过了上述两个标准的检测。

LD128EⅡ采用对等网络架构设计，所有内部部件和外部扩展均通过CAN（Control Area Network）Bus网络完成，均是网络上的一个节点，通讯可靠，扩展方便。

内部部件由以下部分组成：一、主控部分采用嵌入式工业计算机，保证系统在满足设备技术条件的环境下长时间稳定工作，以及配合显示的器件、存储的器件、输入、打印等器件。

1、主板（编号：LD128E-E-C00-XXX）2、多功能板（编号：LD128E-E-C01-XXX）3、液晶（编号：LD128E-E-C02-XXX）4、打印机（编号：LD128E-E-C07-XXX）5、液晶升压板（编号：LD128E-E-C08-XXX）6、驱动板（编号：LD128E-E-D00-XXX）7、触摸屏二、驱动部分由1至16块驱动板组成，每个驱动板可输出4个探测回路。

每个回路可连接256（0-255）个总线设备（探测器、手报、输入输出模块、楼层显示器等）。

在一台机器内部最多可接16块驱动板（编号：LD128E-E-D00- XXX），总线设备表示为：X X —地址号（000-255）回路号（00-31）总线设备可以为以下几种方式：1、报警类：包括感烟、感温探测器、手报按钮、输入模块等。

JB-QG-LD128E(Q)Ⅱ火灾报警控制器（联动型）使用说明JB-QG-LD128E(Q)Ⅱ使用说明第一章使用与操作1.1 系统正常巡检开机后，系统进入开机界面菜单，如图 1-1：图 1-1按“菜单”键，进入系统运行主菜单，如图 1-2:图 1-2本菜单最下面一行五个区域分别对应其下面贴膜上的各内容。

第一区为火警信息，第二区为命令信息，第三区为模块回答信息等。

各区域数字中第一行为事件总数，第二行为事件当前地址。

当某区域有信息时，按与显示区域中文相对应的按键，相应区域的数字信息便反显，此时中间“部位”栏中显示的便是光标处设备的具体信息。

部位左下的时间为事件发生时的时间。

按“确定”键可查看此设备的类型。

按“↑”键，查看光标所在区域上一事件。

按“↓”键，查看光标所在区域下一事件。

1.2 设备屏蔽与解除屏蔽当液晶处在系统运行主菜单（如图 1-2），先按“F1”键，再按“屏蔽”键，液晶提示您输入密码，固定密码为连续按 4 次“→”键，液晶提示输入要屏蔽设备的地址。

如果您输入设备地址正确，液晶自动显示设备的具体部位，此时按“确定”键，该设备被屏蔽。

要对被屏蔽的设备解除屏蔽，则将光标停在屏蔽区域中要解除屏蔽的设备号码处，先按“F2”键，再按“屏蔽”键，使屏蔽区域中被解除屏蔽的设备地址消失，该设备解除屏蔽完成。

1.3 自动启动联动设备联动模块的启动方式设为“自动”方式时，当某模块逻辑满足时，将自动启动相应的联动设备。

1.4 手动启动联动设备联动模块的启动方式设为“手动”方式时，当某模块逻辑满足时，模块便发出请求信息，此时将光标放在请求区域要启动的设备地址上，先按“F1”，再按“启动”，则相应地址的设备被手动启动。

1.5 强制启动联动设备在系统运行主菜单（如图 1-2）下，按“启动”键，液晶提示您输入密码，固定密码为连续按 4 次“→”键，液晶提示输入要启动设备的地址。

当您输入完联动设备地址后，如果输入正确，液晶自动显示设备的具体部位，此时按“确定”键，联动设备将被强制启动。

利达LD128EII主机使用说明书JB-QG-LD128E II 火灾报警控制器 （ 联动型 ）安装使用说明书目录.0....................................... .0..-.3 .................................. ..4..-.6 ................................. ...6..-..7 ............................... ...7..-.4..3 ............................. ............................. 4..4 ...... ............................. 4.5 .........第一章 概述JB-QG-LD128E□火灾报警控制器（联动型）（以下简称LD128E 口）是我公司最新研制成功的二总线智能化控制器。

它可以联接我公司生产的 LD3000E 系列智能探测器和 LD6800E 系列总线联动模块。

本火灾报警控制 器联动型适用国家标准 GB4717-2005 《火灾报警控制器通用技术条件》和 GB16806 —1997 《消防联动控制设 备通用技术条件》。

LD128E "采用稳定、可靠的嵌入式控制部件及DCS 的设计方式，保证系统长时间正常运行。

通过驱动板可方便地扩充探测回路。

同样，在系统的设计时充分考虑了在多机联网时的应用，采用对等式无主从的网络构架，在任何一台主机上均 可以看到其它主机的信息，可实现主机之间的冗余和备份。

网络采用 CAN （Control Area Networks ）Bus（现场局域控制总线）方式，特别适合于消防、自动控制等工业领域，具有通讯稳定可靠，高抗干扰等特性。

第二章 技术特性2.1技术参数2.1.1电源：主电与备电自动切换。

主电： AC 187V-242V 50Hz 备电： DC 12V/38AH （2 节 ） 备电保护电压： 备电恢复电压：21V ± 0.5V 23V ± 0.5V2.1.2 负载能力：最大探测点：16384 （探测器、联动模块等混合编址） 回路电压： DC 15V-20V回路电流：v 200mA2.1.3 使用环境：环境温度：0 C 〜45 C 相对湿度：W 95%RH（40 C± 2 C ）2.2主要功能2.2.1系统容量第一章 概述 ............ 第二章 技术特性 ....... 第三章 结构特性 ....... 第四章 安装与调试 .... 第五章 使用与操作 .... 第八章 故障分析与排除 第九章 注意事项 .......LD128E "控制器单机最大可输出64条探测回路，每条回路上最大可联接256个总线设备（探测器或联动控制模块）。

北京利达LD128EII主机使用说明书JB-QG-LD128E II火灾报警控制器(联动型)安装使用说明书目录第一章概述 0第二章技术特性...................................................................................................................................................... 0-3第三章结构特性....................................................................................................................................................... 4-6第四章安装与调试................................................................................................................................................. 6-7第五章使用与操作................................................................................................................................................... 7-43第八章故障分析与排除 (44)第九章注意事项 (45)第一章概述JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。

它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。

使用说明书北京利达华信电子有限公司B E I J I N G L E A D E R H U A X I N E L EC T R O N I C S C O.,L T D.注意：1．若烟感报警，只进行主机复位；若一直误报，就要隔离。

2．若手报报警，首先要现场复位，然后在主机复位。

3．一般情况下要打在手动状态，若要进行消防演习时，要打在自动状态。

1、复位F1----菜单----2复位----0本机复位或1系统复位注意：本机复位只复位本机，系统复位3台主机都复位；消除火警、停止已启动的声光等；2、手动、自动切换F2----菜单----2全局----1全局自动、2全局手动----确定注意：平时设为手动状态，若进行消防演习时，要打在自动状态。

3、设备隔离F1----5隔离4、解除隔离F2----5隔离5、主工艺为0号主机00回路6、饲料包装为1号主机04回路05回路06回路7、主控楼为2号主机08回路一．系统介绍1.外观简介D128E(Q)Ⅱ关键状态用发光二极管指示，各功能如下：主电工作（绿）：主电正常时灯亮，主电欠压及主电源线断线时灯灭。

备电工作（绿）：备电正常时灯亮，备电欠压及备电源线断线时灯灭。

火警指示（红）：首次火警发生时灯亮，并保持到系统复位。

回答指示（红）：设备有回答时灯亮，无回答时灯灭。

命令指示（红）：设备有启动命令时灯亮，无启动命令时灯灭。

延时指示（红）：设备尚未启动，正处在延时状态时灯亮，延时结束时灯灭。

气体喷洒（红）：气体喷洒设备有启动命令时灯亮，无启动命令时灯灭。

消音指示（绿）：有火警、启动或故障发生时，按消音键后，消音指示灯亮。

全局手动（绿）：当联动设备的启动状态设置为[全局手动]时灯亮。

全局自动（绿）：当联动设备的启动状态设置为[全局自动]时灯亮。

设备隔离（绿）：当有未接或故障的设备被隔离时灯亮。

无隔离设备时灯灭。

设备故障（黄）：探测回路所接的设备发生故障时灯亮，无故障时灯灭。

北京利达LD128EII主机使用说明书JB-QG-LD128E II火灾报警控制器(联动型)安装使用说明书目录第一章概述 0第二章技术特性...................................................................................................................................................... 0-3第三章结构特性....................................................................................................................................................... 4-6第四章安装与调试................................................................................................................................................. 6-7第五章使用与操作................................................................................................................................................... 7-43第八章故障分析与排除 (44)第九章注意事项 (45)第一章概述JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。

它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。
