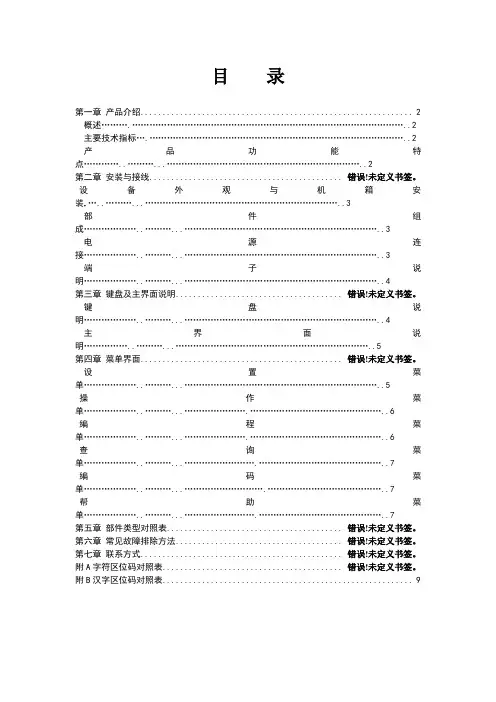

J B-Q B-O Z H200火灾报警控制器使用说明书(V1.0)-CAL-FENGHAI.-(YICAI)-Company One1目录第一章产品介绍 (2)概述 (2)主要技术指标 (2)产品功能特点 (2)第二章安装与接线.......................................................................................... 错误!未定义书签。
设备外观与机箱安装.. (3)部件组成 (3)电源连接 (3)端子说明 (4)第三章键盘及主界面说明.............................................................................. 错误!未定义书签。
键盘说明. (4)主界面说明 (5)第四章菜单界面.............................................................................................. 错误!未定义书签。
设置菜单. (5)操作菜单 (6)编程菜单 (6)查询菜单 (7)编码菜单 (7)帮助菜单 (7)第五章部件类型对照表.................................................................................. 错误!未定义书签。
第六章常见故障排除方法.............................................................................. 错误!未定义书签。
第七章联系方式.............................................................................................. 错误!未定义书签。
附A字符区位码对照表 .................................................................................. 错误!未定义书签。
附B汉字区位码对照表 (9)第一章产品介绍1.1概述1.2 JB-QB-OZH200火灾报警控制器是由（ORENA）深圳市奥瑞那光子技术有限公司开发和生产。
它是一款消防报警系统的核心设备，具有将回路总线上各部件的火警信息以声、光形式反应出来，并完成一系列相关的必要功能。
1.3 JB-QB-OZH200火灾报警控制器的功能和特性完全符合《GB4717-2005火灾报警控制器》的要求。
本产品使用于各种小型工程，采用两总线分布智能数字信号传输技术，具有系统自诊断，回路器件自动识别等功能。
1.4温度：0℃～±50℃；相对湿度：≤95 ( 40℃±2℃)。
1.5产品功能特点1.6◆显示首警区、声光报警器区、异常信息区。
1.7◆ 5点多线启/停控制1.8◆信息查询、事件记录、通讯状态、系统设置、测试操作、屏蔽操作、登记操作。
1.9◆可查询火警、屏蔽、故障、启动、反馈等异常信息。
1.10◆记录显示系统已发生的火警、故障、启动、反馈、操作、屏蔽等记录。
1.11◆时间设置、安装位置编程、综合编程。
1.12◆描述部件具体的现场安装位置，用中文或字符表示，最多8个汉字。
1.13◆曲线和数字显示测试信息。
1.14◆选择地址屏蔽/解除；所有地址屏蔽/解除等操作。
第二章安装与接线2.1设备外观与机箱安装2.2JB-QB-OZH200系统被装置在铁质机箱内，安装时必须利用机箱北面的装挂孔将其牢固装挂在干燥、平整且有足够承重能力的表面上，并在设备的周围有足够的空间，便于走向和打开控制器的门。
安装孔位置如图1所示2.3图1 设备外观及机箱安装孔位机箱在安装时应满足以下条件：★控制器机箱正面至少保留1米以上的空间便于操作。
★控制器顶部有出线孔，必须保留至少30cm空间以便于走线。
★控制器底部距离地面高度~米。
★必须保证机箱侧面的散热孔（兼出音孔）畅通。
★系统必须良好接地。
★系统只能置于室内。
2.4部件组成该设备由以下几部分组成：（1）主机板：包含液晶屏，键盘，指示灯等。
（2）多线板：输出5点多线。
（3）电源板：输出28V、5V两组电源和主、备电状态信息。
（4）打印机：将所有报警信息打印出来。
（5）电池： 2节12V/ 。
（6）喇叭：发出报警声信号。
2.5电源连接2.6 JB-QB-OZH200使用AC220V/50Hz单向交流电。
当交流供电电压在187-242V范围内变动时，电源板工作正常，给系统各部分供电。
如果交流供电电压超过242V，电源板将被损坏。
如果交流供电电源低于187V则由备用电池部分供电（备用电池供电：在充满情况下可连续正常工作8小时，超过8小时停电系统将停止工作），直至主电部分恢复正常系统自动切换由主电。
2.7端子说明图2 图3图4 图52.7.1交流电源接线端子2.7.2交流电源接线端子如图2所示：火线接电源板L接线端子、零线接N端子、GND 连接地线。
2.7.3备用电池连接端子2.7.4备用电池连接端子如图3所示：电池正接电源板BATTERY+ 、电池负接电源板BATTERY—<注意：蓄电池连接错误，将导致蓄电池损坏，并可能导损坏电源板>。
2.7.5多线连接端子2.7.65点多线连接端子如图4所示：与其相匹配的终端模块连接正极与正极连接、负极与负极连接。
2.7.7总线/24V连接端子2.7.8总线/24V连接端子如图5所示：ZX+连接总线的正、ZX-连接总线的负；GND连接负载的GND、+28V连接负载的正。
第三章键盘及主界面说明3.1键盘说明面板上设有30只按键，其中数字键10只，功能键20只。
含义介绍如下a、【消音】当有火警或故障时，扬声器发出火警或故障声，按下【消音】键，声音停止，同时点亮消音指示灯（黄色）。
b、【复位】在菜单界面中，按下【复位】键，菜单向后退一级。
在主界面，按下【复位】键，执行复位。
c、【←】【→】【↑】【↓】用于移动当前显示行或光标。
d、【确认/菜单】在主界面是菜单键，用于进入主菜单画面。
菜单界面为确认键。
e、【*】、【#】执行某种功能，在不同的界面有不同的含义，多用于地址号递增递减。
f、【声光单启】【声光单停】用于启动、停止单个声光警报器,只在主界面有效。
g、【声光总启】【声光总停】用于启动、停止全部声光警报器,任何时候有效。
h、【F1/ 自检】在主界面是自检键，用于设备自检。
菜单界面为F1扩展键，不同的界面有不同的含义。
i、【数字键】用于在需要的时候输入数字。
j、【启动/停止】用于启动停止多线点。
[在电子锁处于允许状态下按键有效否则无效]。
k、【F2】备用键3.2主界面说明主界面包括厂标画面和异常信息显示两种画面，设备上电后显示厂标画面，当有火警、故障等中任何一种或多种信息时，进入异常信息显示画面，在异常信息显示画面中，信息可以手动翻查，当不翻查时，会自动显示当前级别最高的信息。
有火警信息时，显示屏最上面一行用来显示首火警信息和火警总数，这一行不能被切换，会持续显示。
1、火警信息显示画面的效果如图6，图中是只有一条火警信息时的情况，如果有多条火警信息，总数栏会显示信息的条数，并且每条信息会在信息显示区自动滚屏显示。
画面中信息显示区的含义：图61.：当前信息的序号； 001：地址号； 烟感探头：类型；深圳市奥瑞那公司：安装位置；09/04/21和15:36：本条信息产生的时间。
第四章 菜单界面在主界面下，按【确认/菜单】输入一级密码（112233）后，进入主菜单。
主菜单包含：设置、操作、编程、查询、编码、帮助6个子菜单4.1 设置菜单4.1.1 回路登记4.1.2 设备在正常投入使用前必须进行回路登记，回路登记是3级密码权限，在输入正确的密码后，显示屏将显示“按确认键开始登记”，根据提示按确认键，开始登记，随着登记的进行，显示屏将会动态显示登记的信息，包括登记总数、正在被登记的地址号、类型等，如图7显示：图7登记的时间取决于回路中探头模块的数量，满载时的登记时间为数分钟。
登记结束后在显示屏的最后一行会显示“数据保存…”，保存本次登记的所有信息，保存完毕后，系统自动执行一次复位功能，本次登记结束。
4.1.3 单点登记 4.1.4 如果想给已登记好的系统增加或减少探测器或模块，可以使用本菜单，同样在输入三级密码后，进入单点登记画面，根据提示输入探测器的地址和ID 号，然后确认执行，当显示屏显示“成功”,表示单点登记成功。
操作完成后可以通过查询菜单查看各项信息是否更新。
4.1.5 设置时间 4.1.6 设置当前的日期及其时间。
4.1.7 本机地址 4.1.8 设置本台设备的地址。
登记开始… 数量 100 /011地址011类型：烟感4.2操作菜单4.2.1屏蔽操作4.2.2要屏蔽某一个探侧器，进入本菜单，输入需要屏蔽的探测器的地址号，在输入完成后，显示屏会显示本地址的类型和安装位置供操作者查看。
按确认键执行本次屏蔽操作，如果操作成功，将显示片刻“成功”提示符，屏蔽指示灯亮。
如果不成功将显示“失败”提示符。
屏蔽成功的地址会显示在“屏蔽”信息栏内，如果被屏蔽的地址在“故障”信息栏内，屏蔽操作将把它从“故障”信息栏内挑出并转移到“屏蔽”栏。
4.2.3屏蔽解除4.2.4与“屏蔽操作”的操作方法一样，执行的结果是解除某个地址的屏蔽。
4.2.5单点测试测试某个探头的当前值，可以数值显示或曲线显示。
4.2.6电流测试4.2.7查询整个回路每个地址的电流值，可以数值显示或曲线显示。
4.3编程菜单4.3.1综合编程为每个探测器模块编辑属性，包括类型、安装位置、火灾显示盘机号等；编程菜单属于2级密码权限操作，输入正确的密码后才能操作。
综合编程的显示画面如图8，各项内容的意义如下：a、地址：探头地址号，有效数值是001—192。
输入这个范围外的数值将无法成功操作。
b、类型：探头类型值，有效数值是1—32. 输入这个范围外的数值将无法成功操作。
类型值与实际类型的对照见后说明。
c、位置：探头的位置编号，有效数值是001—192，输入这个范围外的数值将无法成功操作。
本机安装位置的数量是192个，每个安装位置都在“位置”编辑中被赋予某个探测器。
每个安装位置的具体信息在“位置编程”中进行编辑输入。
d、机号：探头所对应的火灾显示盘机号，有效数值是001—192，输入这个范围外的数值将无法成功操作。
本栏所设置的值决定当前探测器在报火警或故障时会被传到对应的火灾显示盘上。
输入完成所有信息后，按确认键保存，如果保存成功地址号会自动加1，但其他内容不会变，方便对下个地址进行编辑。
