JB-LGZ-YBZ2032火灾报警控制器(联动型)使用说明书

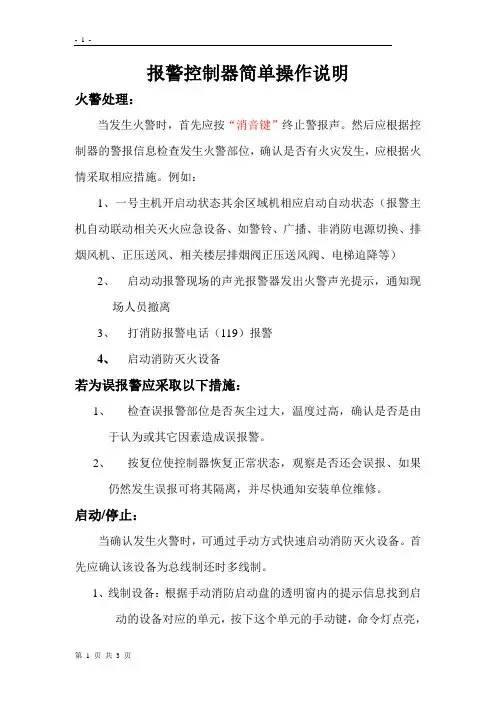

报警控制器简单操作说明火警处理：当发生火警时，首先应按“消音键”终止警报声。

然后应根据控制器的警报信息检查发生火警部位，确认是否有火灾发生，应根据火情采取相应措施。

例如：1、一号主机开启动状态其余区域机相应启动自动状态（报警主机自动联动相关灭火应急设备、如警铃、广播、非消防电源切换、排烟风机、正压送风、相关楼层排烟阀正压送风阀、电梯迫降等）2、启动动报警现场的声光报警器发出火警声光提示，通知现场人员撤离3、打消防报警电话（119）报警4、启动消防灭火设备若为误报警应采取以下措施：1、检查误报警部位是否灰尘过大，温度过高，确认是否是由于认为或其它因素造成误报警。

2、按复位使控制器恢复正常状态，观察是否还会误报、如果仍然发生误报可将其隔离，并尽快通知安装单位维修。

启动/停止：当确认发生火警时，可通过手动方式快速启动消防灭火设备。

首先应确认该设备为总线制还时多线制。

1、线制设备：根据手动消防启动盘的透明窗内的提示信息找到启动的设备对应的单元，按下这个单元的手动键，命令灯点亮，启动命令发出。

若再次按下该键则命令灯熄灭，启动命令终止。

2、制设备：根据多线制控制面板上的标签找到要启动的设备对应的单元，按下这个单元的手动按键，命令灯点亮，启动命令发出。

若该设备为电平控制方式，再次按此该键则命令灯熄灭，启动命令被终止。

若该设备为脉冲控制方式，需找到停动该设备对应的单元，并按下这个单元的手动键，启动命令被终止。

故障与异常处理：当发生故障时，首先应按消音键终止警报声。

然后应根据控制器的故障信息检查发生故障的部位，确认是否有故障发生，若确认有故障发生，应根据情况采取相应措施1、当主电故障时、应确认是否发生市电停电，否则检查主电电源的接线、熔断器是否发生断路。

主电断电情况下，备电可以连续供电8小时。

2、当备电故障时，应检查备用电池的连接器及接线，当备用电池连续工作时间超过8小时，也可能因电压过低而报备电故障3、若为现场故障，当发生故障原因不明或无法恢复时，及发生异常的声音、光指示、气味等情况时、应立即关闭电源、并尽快通知安装单位维修，保护备电：当使用备电时，应注意供电时间不超过8小时，若超过8小时应关闭控制器的备电开关，待主电恢复时再打开，以防备电损坏。

JB火灾报警控制器使用说明书JB火灾报警控制器使用说明书1.产品概述JB火灾报警控制器是一种基于先进技术的智能火灾报警系统控制设备，具有高效、可靠、稳定的特性。

本文档旨在提供JB火灾报警控制器的详细使用说明，以帮助用户正确安装、设置和操作该控制器。

2.硬件介绍2.1 主控制器主控制器是JB火灾报警控制器的核心部件，负责管理各种传感器信号和报警设备。

它具有高性能的处理器和内存，支持多种接口和通信方式。

2.2 传感器JB火灾报警控制器支持多种类型的传感器，包括烟雾传感器、温度传感器、气体传感器等。

用户可以根据实际需求选择和安装适合的传感器。

2.3 报警设备JB火灾报警控制器支持多种类型的报警设备，包括声光报警器、方式报警器、短信报警器等。

用户可以根据需要连接适当的报警设备。

3.安装和设置3.1 安装要求在安装JB火灾报警控制器之前，用户必须满足一些基本要求，包括可靠的电源供应、适当的安装位置和合适的线缆布置。

3.2 安装步骤1.准备必要的工具和材料。

2.安装主控制器和相关的传感器设备。

3.连接传感器和报警设备到主控制器。

4.确保所有连接正确并牢固。

5.接通电源并进行必要的设置。

4.系统配置4.1 网络设置JB火灾报警控制器支持以太网连接和无线网络连接。

用户可以根据实际环境选择合适的网络连接方式，并进行相应的设置。

4.2 报警策略配置用户可以根据自己的需求配置报警策略，包括触发报警条件、报警优先级、报警通知方式等。

5.系统操作5.1 系统启动当JB火灾报警控制器正确安装并设置完成后，用户可以启动系统并监控火灾报警状态。

5.2 报警处理当系统检测到火灾报警时，用户需要及时采取相应的处理措施，包括确认报警信息、通知相关人员、执行紧急撤离等。

6.系统维护6.1 定期检查用户应定期检查和维护JB火灾报警控制器及相关设备，以确保其正常工作。

6.2 故障处理当JB火灾报警控制器发生故障时，用户需要根据故障代码和提示信息进行故障排除和修复。

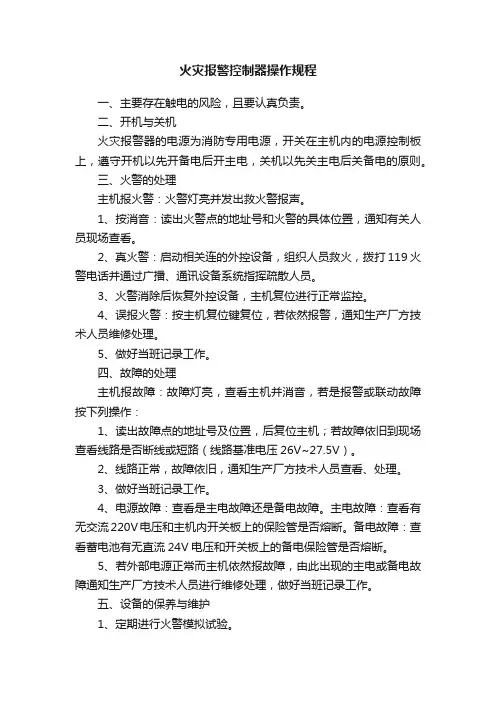

火灾报警控制器操作规程一、主要存在触电的风险，且要认真负责。

二、开机与关机火灾报警器的电源为消防专用电源，开关在主机内的电源控制板上，遵守开机以先开备电后开主电，关机以先关主电后关备电的原则。

三、火警的处理主机报火警：火警灯亮并发出救火警报声。

1、按消音：读出火警点的地址号和火警的具体位置，通知有关人员现场查看。

2、真火警：启动相关连的外控设备，组织人员救火，拨打119火警电话并通过广播、通讯设备系统指挥疏散人员。

3、火警消除后恢复外控设备，主机复位进行正常监控。

4、误报火警：按主机复位键复位，若依然报警，通知生产厂方技术人员维修处理。

5、做好当班记录工作。

四、故障的处理主机报故障：故障灯亮，查看主机并消音，若是报警或联动故障按下列操作：1、读出故障点的地址号及位置，后复位主机；若故障依旧到现场查看线路是否断线或短路（线路基准电压26V~27.5V）。

2、线路正常，故障依旧，通知生产厂方技术人员查看、处理。

3、做好当班记录工作。

4、电源故障：查看是主电故障还是备电故障。

主电故障：查看有无交流220V电压和主机内开关板上的保险管是否熔断。

备电故障：查看蓄电池有无直流24V电压和开关板上的备电保险管是否熔断。

5、若外部电源正常而主机依然报故障，由此出现的主电或备电故障通知生产厂方技术人员进行维修处理，做好当班记录工作。

五、设备的保养与维护1、定期进行火警模拟试验。

2、定期进行故障和主备电切换试验。

3、定期对外控消防设备进行主动和自动启动运行实验。

4、定期对蓄电池进行保养与维护，备电每月进行放电1~2次，关主电、用备电，每次使用备电时间约7小时。

5、做好当班记录工作。

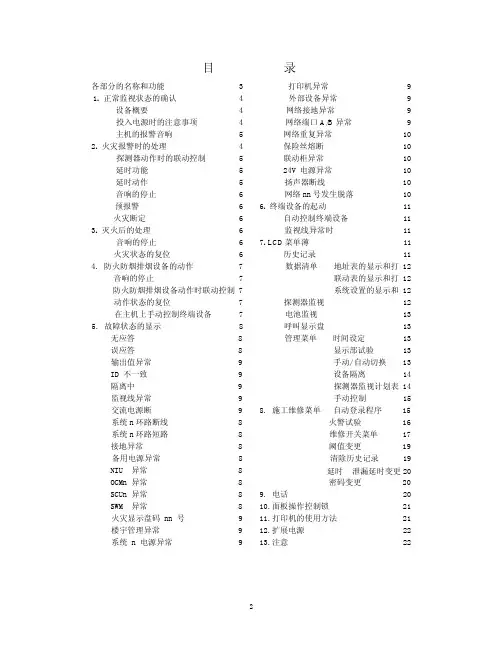

目录各部分的名称和功能 3 1.正常监视状态的确认 4设备概要4投入电源时的注意事项 4主机的报警音响 5 2.火灾报警时的处理 4探测器动作时的联动控制 5延时功能 5延时动作 5音响的停止 6预报警 6火灾断定 6 3.灭火后的处理 6音响的停止 6火灾状态的复位 6 4. 防火防烟排烟设备的动作 7音响的停止7防火防烟排烟设备动作时联动控制 7动作状态的复位 7在主机上手动控制终端设备7 5. 故障状态的显示8无应答 8误应答 8输出值异常 9ID 不一致 9隔离中 9监视线异常 9交流电源断 9系统n环路断线 8系统n环路短路 8接地异常 8备用电源异常 8NIU 异常 8OCMn 异常 8SCUn 异常 8SWM 异常 8火灾显示盘码 nn 号 9楼宇管理异常 9系统 n 电源异常 9打印机异常9外部设备异常9网络接地异常9网络端口A/B异常9网络重复异常10保险丝熔断10联动柜异常1024V电源异常10扬声器断线10网络nn号发生脱落10 6.终端设备的起动11自动控制终端设备11监视线异常时11 7. LCD菜单薄11历史记录11数据清单地址表的显示和打 12联动表的显示和打 12系统设置的显示和 12 探测器监视12电池监视13呼叫显示盘13管理菜单时间设定13显示部试验13手动/自动切换 13设备隔离14探测器监视计划表 14手动控制 15 8. 施工维修菜单自动登录程序 15火警试验 16维修开关菜单 17阈值变更 19清除历史记录19延时泄漏延时变更20密码变更 209. 电话 2010.面板操作控制锁 2111.打印机的使用方法 2112.扩展电源 2213.注意 22R23Z火灾报警控制器(联动型)使用说明书我们在创建安全的未来上海能美西科姆消防设备有限公司备用灯1手动灯报警按钮灯联动灯预警灯交流电源灯燃气泄漏灯故障灯备用电源灯电话灯自动灯开关注意灯设备隔离灯确定键取消键数字键备用灯2喇叭孔火灾灯区号地址号系统号主机号LCD(液晶)画面火灾断定灯/开关地区音响全部停止灯/开关复位开关方向键 电话插孔主音响停止灯/开关带锁允许 禁止 面板操作控制开关 1号盘 1-8 按钮 终端设备说明显示构成监视线异常终端设备动作手动控制起动按钮火灾 系统故障显示区终端设备显示区燃气泄漏显示区合计显示区>智能光电 报警2 27-1023Z090办公楼第一分区西侧一号馆21:15*水流阀 动作 27-1098Z090办公楼第一分区西侧二号馆21:16燃气泄漏 报警2 27-1071Z090办公楼第一分区西侧三号馆21:16[火警: 2个] [燃气: 1个][动作: 1个] [故障: 0个]终端设备起动控制发生火灾报警的设备的别称报警设备的所在位置报警的级别报警设备的详细地址(说明见下)报警的时间首报的标志动作设备的类别 状态及详细地址动作设备的所在位置和动作时间燃气泄漏报警设备的类别 状态及详细地址发生燃气泄漏的所在位置和报警时间火警 燃气泄漏 动作和故障的总数设备地址的说明27-1023Z090各部分的名称和功能.1 正常监视状态的确认了确保在万一发生火灾时能及时动作火灾报警控制器在平时必须处于正常监视状态请确认主机是否处于下述状态交流电源灯亮灯自动灯亮灯其他显示灯全部灭灯开关全部处于正常位置开关未处于正常位置时其显示灯亮灯开关注意灯闪亮另外当处于联动停止状态时设备切离灯亮灯当故障灯闪亮并发出报警音时表示发生了异常或故障应立即查明原因无法排除时请及时与上海能美西科姆消防设备有限公司技术部门或代理店联系停电是电源会自动切换为内装铝酸蓄电池交*平常时为了防止主机被误操作请将面流电源灯灭备用电源灯亮故障灯闪亮LCD 板操作允许/禁止控制锁打在禁止档当需要操作显示交流电源断并发生故障报警音时将控制锁打向允许即可*在无故障报警动作控制中等非正常状态发生时,主机LCD液晶将熄灭设备概要本火灾报警控制器有以下主要功能在发生火这种状态不是正常状态因此请将手动 /灾燃气泄漏或各种联动设备动作时以LCD(液晶) 自动开关设置于自动状态,并解除MCU接点输出隔画面显示详细内容声报警可采用人声语音合成方离式另外试验维修等可通过画面显示按顺序联动控制板部分的显示灯状况请参见第11 以对话方式进行页的内容火灾发生时可以进行各种联动设备的自动控请进行主机内计时装置的[时间设定]制当手动/自动开关设置在自动状态时请参照第13页的[时间设定]项目另外在本主机上可对终端设备进行控制所在设定完成后请将面板操作控制开关打到以请事先确认与主机联动的各种设备的规格禁止档投入电源时的注意事项首先连接备用电源(PSM基板TB2与备用电源连接然后合上主机PSM电源基板上右下角的SC电初始化源开关(O表示关断|表示闭合) 主机上电2003年10月10日12 : 00电源投入时LCD显示初始化画面初始化结束后交流电源灯亮手动/ 自动开关处于手动壮态MCU接点输出隔离电源投入时LCD液晶画面显示的内容2 火灾报警时的处理火灾报警时地区警铃鸣响主机发出哔的报警声并发生如下动作请沉着处置LCD液晶画面显示报警设备的种类地址及所在位置等全部详细信息主音响停止灯为熄灭状态当有手动报警按钮发出的报警信号时报警按钮灯亮灯对于第一个报警的信息在其发生时间后有一个*以表示该报警为首报警第2报警发生时继第1报警之后发生第2个或以上的报警信号时将进一步发生如下动作在报警信息中报警设备种类的信息前会出现>以此来表示有后续报警发生报警总数相应发生增加按方向键è或ç可以循环查看后续报警信息上述火警显示在进行复位操作之前将一直被保持主机的报警音响为了明显区分报警信号的类别主机报警的鸣动方式如下表报警状态报警音火灾报警哗~ 发生火灾, 请到现场确认燃气泄漏报警哗哗哗发生瓦斯泄漏,请到现场确认火灾延时乒~乒~燃气泄漏报警延时乒~乒~预报警乒~乒~电话噗噜噜噗噜噜噗噜噜故障报警噗~噗~ 发生异常终端设备动作噗~ 终端设备发生动作请到现场确认探测器动作时的联动控制在主机处于自动状态时当火灾探测器动作时主机对与其关联的各终端设备进行联动以形成防火防烟分区发出起动信号对终端设备开始联动控制时LCD液晶画面显示启动设备的类别所在位置等详细信息相应的设备状态显示位置在设备起动时显示控制中在设备起动完成返回反馈信号后控制中变为动作此时动作总数加12各以上设备动作时当有2个以上的设备起动或动作时主机将进一步发生以下动作动作设备种类的信息前会出现>以此来表示有后续动作发生如有设备动作则动作总数相应增加按方向键è或ç可以循环查看后续动作信息延时功能主机具有火灾报警延时功能用以防止由于一时性的烟或热造成探测器的一时性的动作而发生误报非火灾报警延时动作普通探测器时息经过8秒后主机发出信号使该探测器复原在探测器复原后约50秒的时间内如主机仍继续收到该探测器发出的报警信号则自动进入2所述的火灾报警状态(如无继续的报警信号则恢复正常监视状态)智能探测器时主机接到探测器的动作信号后会发生乒~乓~的报警音同时在LCD 液晶画面上显示该延时信息在延时时间感温探测器约10秒感烟探测器约20秒内如该报警信号连续保持则进入2所述的火灾报警状态如在延时时间内报警信号消失则恢复正监视状态* 当有手动火灾报警按钮被按下时延时功能立即被解除进入火灾报警状态* 通过设定主机内的数据库可以解除某个探测器的延时功能也可对延时时间进行变更预报警主机具有预报警功能可以尽早地发现火情当主机收到设有预警级别的智能光电探测器及智能对射探测器的预报警信号后发出乒~乓~的报警音并进行如下显示预警灯亮灯LCD 液晶画面显示详细的预报警信息* 探测器的预报警信号一旦消失主机自动恢复正常监视状态火灾断定当发生火灾时可通过按下火灾断定开关将处于手动状态的主机变为自动状态迅速实现各设备的联动同时如有设备处于停止状态则解除停止这些设备包括地区音响送风机排烟机消防泵和可由软件设定的联动状态的其他终端设备防火门防火阀等以及接点移报传送移报或打印机* 持续按下2秒方可执行火灾断定* 该功能在进行火灾和燃气泄漏试验时不起作用* 按火灾断定前请确认面板操作控制锁处于允许状态3 灭火后的处理完成火灾发生时的处理并确认了灭火后请将主机恢复正常监视状态音响的停止欲停止主机报警音或地区音响时请按一下各自对应的音响开关其对应显示灯为常亮音响鸣动时其对应显示灯为熄灭状态主音响停止―――――――停止主机报警音地区音响全部停止―――停止所有楼层的警铃按下地区音响全部停止开关后地区音响全部停止灯变为长亮表示地区音响已被停止* 音响停止后如有后续火灾报警信号音响将再次鸣动主音响停止灯熄灭后续再鸣动方式火警状态的复位火灾现场的灭火被确认后请按复位开关手动报警按钮处于被按下状态时则系统无法复位请先将手动火灾报警按钮复原到有关现场将动作的自动闭锁装置复原* 进行复位操作后按1所述正常监视状态的确认程序进行确认4 防火防烟排烟设备的动作各种防火防烟排烟设备发生动作时主机发噗的报警音并发生如下动作请沉着处理联动灯亮灯LCD 液晶画面显示详细的动作信息对于第一个动作的信息在其发生时间后有一个* 以表示该设备为首个动作的设备当有2个以上设备动作时继第1报警之后发生第2个或以上的报警信号时将进一步发生如下动作在动作信息中动作设备种类的信息前会出现> 以此来表示有后续动作发生动作总数相应发生增加按方向键è或ç可以循环查看后续动作信息音响的停止欲停止主机报警音时请按主音响停止开关随着报警音的停止主音响停止灯由熄灭变为长亮*音响停止后当再次发生燃气漏泄报警时报警音将再次鸣动主音响停止灯熄灭后续再鸣动方式防烟排烟设备动作时的联动控制某些防烟排烟设备动作时也会联动与其对应的其他终端设备[例]排烟口动作联动排烟机动作状态的复位当联动控制完成后欲使系统复位时请按复位开关当LCD 液晶画面显示的动作信息不消失时请到现场对该终端设备进行复位* 复位后请按1所述程序进行正常监视状态的确认* 当有任一开关未处于正常位置时开关注意灯将闪亮在主机上手动控制终端设备在探测器等未动作的情况下想用手动控制起动终端设备时请按如下程序进行操作按下确定键呼出菜单按数字键6 进入管理菜单按数字键6 进入手动控制输入需要起动的设备地址再按确定键完成如想起动1系统56号地址的设备时请按1è0è5è6 后再按确定键来确定设备若输错地址请按取消键清除地址后重新输入在确定地址后LCD 液晶画面会显示该地址的设备名称确认无误后再次按下确定键起动该设备* 在该设备的种类处于隔离中无应答误应答ID不一致状态时将不能对该设备进行手动起动菜单1历史记录2数据清单3探测器监视4电池监视5呼叫显示器6管理菜单7施工维修菜单管理菜单1. 时间设定2. 显示部试验3手动/自动切换4设备切离5探测器监视计划表6手动控制手动控制按下确定键设定设备地址___手动控制按下确定键执行AD1056 排烟机控制被持续保持5 故障状态的显示系统n环路断线终端传输n系统的主信号线环路配线断线时发生的故障系统n环路短路终端传输n系统的主信号线环路配线短路时发生的故障接地异常设定有接地异常监视功能时以下的配线接地时发生的异常终端传输主信号线S 线从PSM基板引出的DC24V线连接火灾楼层显示盘的HYA HYB信号线备用电源异常备用电源脱落或短路时发生的故障SCUn异常系统基板255点主机无此故障指SCU基板NO.=n n=1-3 发生脱落NIU异常网络基板使用网络时指NIU基板发生脱落OCMn异常手动控制基板指OCM基板1或OCM基板2发生脱落SWM异常操作面板基板指SWM基板发生脱落主机对火灾探测器可燃气体探测器保险丝等进行平时监视可以自动地检查出各种故障并及时报警当发生故障时主机发出噗~噗~的报警音应尽快进行适当的处理必要时请与上海能美西科姆消防设备有限公司技术部门或代理店联系故障发生时将进行动作如下故障灯闪亮LCD 液晶画面显示故障设备或系统故障的详细信息无应答指主机在系统传输中不能收到来自智能探测器和各种中继器的应答时的故障当智能探测器或各种中继器从传输干线上脱落时可能导致此故障误应答指在系统传输中来自智能探测器和各种中继器的应答信号发生错误时的故障可能是智能探测器和各种中继器设定了相同地址导致输出值异常出值异常来自智能探测器的故障智能探测器的机能劣化时可能导致此故障ID不一致当主机的数据库与来自智能探测器和各种中继器的ID信息不一致时可能导致此故障隔离中在LCD菜单对某设备进行了设备隔离操作后该设备即显示隔离中监视异常指探测器用中继器可燃气体探测器用中继器有电压中继器手动控制回路OCM 的2次配线侧的故障具体如以下几种情况探测器用中继器的C-L线的断线LS用中继器的C-L线的断线或LS探测器的故障可燃气体探测器用中继器的GC-GL线的断线或探测器的故障有电压中继器的PDC-PD线的断线手动控制回路OCM 的D-DC线的断线/短路或DC-DA间的断线交流电源断当输入主机的AC 220V交流电源断时发生的故障故障发生后交流电源灯灭备用电源灯亮灯火灾楼层显示盘nn号异常指火灾楼层显示盘NO.= nn=01-30 故障或与主机连接线发生脱落楼宇管理异常指与楼宇管理的通信发生异常系统n电源异常指终端传输n系统n=1-4 的传输用电源发生异常打印机异常仅G型主机有指打印机与主机的连接脱落外部设备故障当有来自外部设备的故障信号输入时网络接地异常主机网络的连接线发生接地网络端口A异常网络端口B异常主机的网络连接线断线网络重复异常指在主机网络上存在相同节点号的主机保险丝熔断指PSM基板上的保险丝熔断联动柜异常指主机与消防联动控制单元联动柜的通信发生异常24V电源异常指本柜的主回路电压DC24V 下降扬声器断线指主机扬声器发生脱落网络nn号发生脱落主机网络上的节点号=nn nn=01 64 发生脱落2个以上同显示位置的故障发生时当有2个以上的同显示位置的故障发生时主机将进一步发生以下动作在当前的故障信息多于1条时故障的信息前会出现> 以此来表示有后续故障发生在非当前的故障信息多于1条时故障的信息前会出现_ 以此来表示有后续故障发生故障总数相应增加按方向键è或ç可以循环查看后续故障信息_按方向键é或ê可以选择要查看的不同的故障设备信息在故障时发生火灾的情况下LCD火灾系统故障显示区将自动优先显示火警信息但该显示区显示的故障信息仍可通过方向键è或ç来查看系统故障和探测器故障信息显示位置系统故障和探测器故障信息显示位置系统故障和探测器故障信息显示位置后续标志后续6 终端设备的起动当主机发生故障时有可能不能联动终端设备此时无论主机是否处于异常状态本系统仍将可以手动起动终端设备手动起动终端设备时当有必要或者主机发生故障时可以通过手动控制来起动终端设备1将面板操作控制锁旋至允许位置此时开关注意灯会闪烁2手动起动终端设备例手动起动终端设备2•当确认需要起动终端设备2时按下按钮2按钮2的起动灯红色同时点亮设备2被起动•若终端设备2有起动反馈信号时当其起动完成后按钮2的应答灯红色点亮设备2起动完成•再次按下按钮2按钮2的起动灯熄灭若按钮2的应答灯未熄灭时则表示终端设备2并未被复位需要到现场进行设备复位* 无论主机处于手动控制还是自动联动状态都可以进行手动控制注意手动控制起动按钮在按下后2秒内保持自锁在此期间按下无效建议系统施工人员在施工结束后请将所控制的终端设备名写在标签上并贴于相应设备号位置上用于明示自动控制终端设备时1将主机的联动状态设定为自动状态此时自动灯亮灯2此时如果主机发出火灾联动信号将联动终端设备同时也能够通过手动按钮来控制终端设备的起动监视线异常时当某个手动控制终端设备监视线回路出现异常时相应设备的故障灯黄色点亮LCD显示相关故障信息直至监视线回路恢复正常后自动熄灭7 LCD菜单在LCD上所显示的各种画面只要操作取消键就能返回上一个画面菜单打开约过一个小时后LCD 会终止菜单显示返回到信息显示画面在菜单显示画面时如果发生预警延时火警漏泄延时可燃气体漏泄等情况LCD菜单将自动终止返回信息显示在信息显示画面上操作确定键则显示LCD主菜单历史记录在LCD主菜单画面按下数字键1时就会显示历史记显示历史记录显示在主机上记录的历史记录信息最大2000条按下数字键1显示现在所记录的历史记录总数按下确定键则从最近的履历开始显示显示可方向键和进行进退通过按下取消键结束显示打印历史记录当主机装备了打印机选件可打印历史记录内容按下数字键2开始打印历史记录通过按下取消键结束打印数据清单在LCD主菜单画面下按下数字键2时就会显示清单菜单显示地址表显示主机数据库中所登陆的设备的全部详细按下数字键1输入欲显示的终端的地址号然后按下确定从所输入的设备地址号开始显示显示可或进行进退按下取消键结束操作打印地址表主机装备打印机选件时可打印地址表按下数字键2输入欲打印的设备地址号然后按下确定键从所输入地址号开始打印按下取消键结束操作显示联动表显示主机所登陆数据库的联动信息按下数字键3输入成为联动要因的设备的地址号后按下从所输入的地址号开始进行显示显示可或进行进退按下取消键结束操作打印联动表主机装备打印机选件时可打印联动表按下数字键4输入欲打印的设备地址号后按下确定键从所输地址号开始打印联动表按下取消键结束操作显示系统设置显示主机中所登录数据库的系统相关信息按下数字键5显示系统设置显示可用方向键或行进退按下取消键结束操作打印系统设置主机装备打印机选件时可打印系统设置按下数字键6打印系统设置按下取消键结束操作探测器监视显示来自智能探测器的环境值在LCD主菜单画面下按下数字键3输入需要监视的智键实施探测器的监视以监视1系统001号地址的智 按下取消键结束探测器监视电池监视显示与主机连接的备用电源 电充电电流在LCD 主菜单画面下按下数字键4 显示备用电源的充电电压及充电电流按下取消键结束电池监视呼叫显示盘呼叫与本机相连的显示盘 火灾楼层显示盘 在LCD 主菜单画面下按下数字键5 输入 例 按下 按下管理在LCD 时间设定时间网络时 即 输入分分的 按下 时间显示部试验显示部作面版上 注意 SCU 基版 手动/手动/自机能 手动地区音响 将停止所有的自动联动控制 启动模式时操作面板上的自动联动灯亮灯 这时 可进行自 在显示管理菜单画面时按下数字键3 进自动设定欲进行手动模式时 按下数字键1 欲进行自操作时按下数字键2按下确定键 实行手动/自动切换手动/自动切换完成后 自动返回管理注意 在手动模式切换成自动模式时 即联动现已成立的联动关系 设备隔离设备隔离可将与主机连接的设备切离 备在LCD 上显示 在显示管理菜单画面时按下数字键4输入欲实施设备隔离或解除地址后 按下确定键在欲进行设备隔离时 按数字键 1 欲备时 按下数字键2 然后按下确定键以实施离实施设备隔离或解除设备隔离后 再次从步开始操作时 则再次从第二步开始操作 要作设备时按下取消键结束操作设备隔离画面 注意 欲解除设备隔离时 可能会显示警告显示这个警告信息时 说明欲解除设备隔离的设 备处于动作状态 火警 可燃气体漏泄 终端设备动 作等 如果直接解除 那么主机会去处理该设备的 动作状态 就有可能发生联动控制在显示上述的警告信息时 要先确认解除设备隔 离后是否会有问题 再实施设备的隔离的解除 进行 解除时按下确定键 不解除时按下取消键探测器监视计划在显示管理菜单画面时按下数字键5 就会显示探测 器监视计划表菜单 适用昼模式时间的设定主机对数据库中设定为[有昼夜切换]的智能探测 器 具备白天与夜晚进行阀值切换 监视的机能 用 适用于昼模式的时刻设定 设定用白天的阈值进行监 视的时刻在显示探测器监视计划表画面时 按下数字键1 输入欲采用白天模式的时刻 开始时刻与结束 时刻 采用[时时 分分]的24小时制按下确定键实施适用昼模式的时间设定 当昼模式适用时刻的设定完成时 自动返回日 程表菜单注意 对于在数据库中设定为[无昼夜切换]的智 能探测器 将一直用白天阀值进行监视 适用夜模式的星期设定主机具有在设定的日期 星期及休息日 内 用 全天的阀值监视所选择的智能探测器的阀值的机能 通过适合于夜模式的星期设定 设定用全天的阀值。

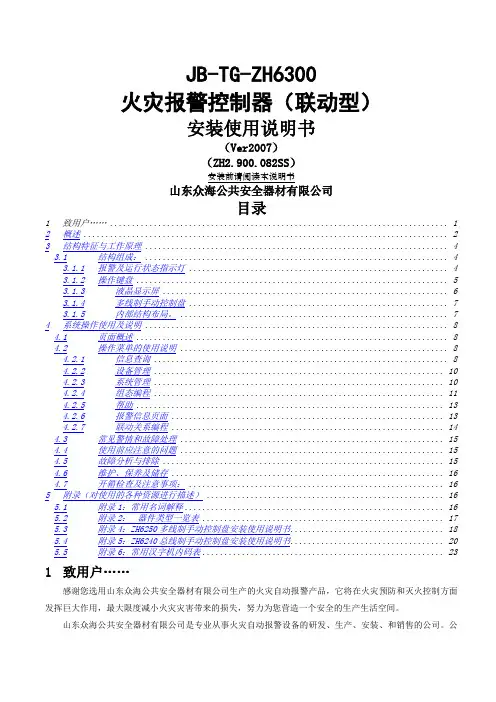

JB-TG-ZH6300火灾报警控制器（联动型）安装使用说明书（Ver2007）（ZH2.900.082SS）安装前请阅读本说明书山东众海公共安全器材有限公司目录1 致用户...... .. (1)2概述 (2)3结构特征与工作原理 (4)3.1结构组成： (4)3.1.1报警及运行状态指示灯 (4)3.1.2操作键盘 (5)3.1.3液晶显示屏 (6)3.1.4多线制手动控制盘 (7)3.1.5内部结构布局。

(7)4系统操作使用及说明 (8)4.1页面概述 (8)4.2操作菜单的使用说明 (8)4.2.1信息查询 (8)4.2.2设备管理 (10)4.2.3系统管理 (10)4.2.4组态编程 (11)4.2.5帮助 (13)4.2.6报警信息页面 (13)4.2.7联动关系编程 (14)4.3常见警情和故障处理 (15)4.4使用前应注意的问题 (15)4.5故障分析与排除 (15)4.6维护、保养及储存 (16)4.7开箱检查及注意事项： (16)5附录（对使用的各种资源进行描述） (16)5.1附录1：常用名词解释 (16)5.2附录2：器件类型一览表 (17)5.3附录4：ZH6250多线制手动控制盘安装使用说明书 (18)5.4附录5：ZH6240总线制手动控制盘安装使用说明书 (20)5.5附录6：常用汉字机内码表 (23)1致用户……感谢您选用山东众海公共安全器材有限公司生产的火灾自动报警产品，它将在火灾预防和灭火控制方面发挥巨大作用，最大限度减小火灾灾害带来的损失，努力为您营造一个安全的生产生活空间。

山东众海公共安全器材有限公司是专业从事火灾自动报警设备的研发、生产、安装、和销售的公司。

公司的产品是由经验十分丰富的生产人员严格按照ISO9001质量管理体系的要求、特殊的工艺过程和严格的检验流程生产出来的，质量稳定可靠，能够满足防火防灾的严酷要求。

JB-TG-ZH6300火灾报警控制器（联动型）是我公司开发研制的新一代分布智能型产品，在产品使用前，请认真阅读本手册，它将指导您学习ZH6300火灾报警控制器（联动型）的使用方法。

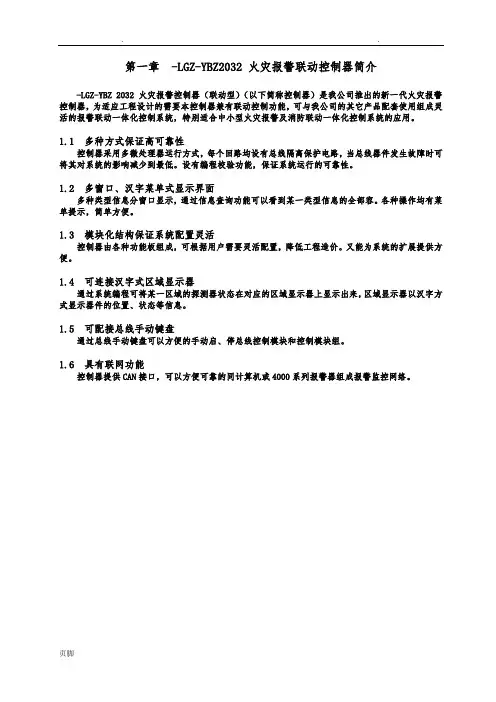

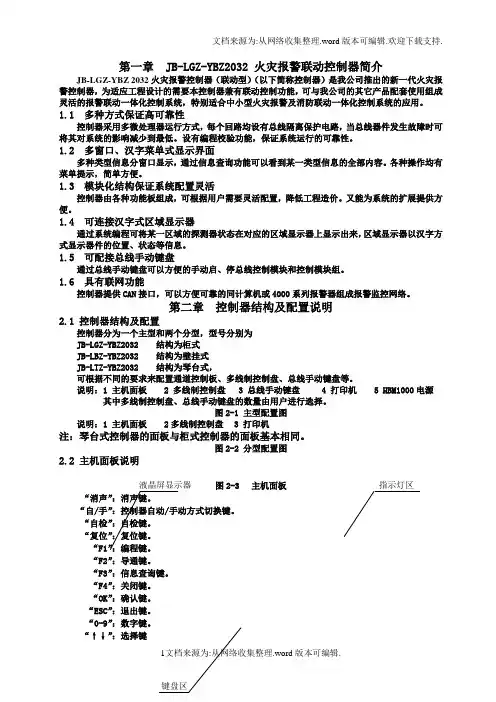

第一章 JB-LGZ-YBZ2032 火灾报警联动控制器简介JB-LGZ-YBZ 2032火灾报警控制器（联动型）（以下简称控制器）是我公司推出的新一代火灾报警控制器，为适应工程设计的需要本控制器兼有联动控制功能，可与我公司的其它产品配套使用组成灵活的报警联动一体化控制系统，特别适合中小型火灾报警及消防联动一体化控制系统的应用。

1.1 多种方式保证高可靠性控制器采用多微处理器运行方式，每个回路均设有总线隔离保护电路，当总线器件发生故障时可将其对系统的影响减少到最低。

设有编程校验功能，保证系统运行的可靠性。

1.2 多窗口、汉字菜单式显示界面多种类型信息分窗口显示，通过信息查询功能可以看到某一类型信息的全部内容。

各种操作均有菜单提示，简单方便。

1.3 模块化结构保证系统配置灵活控制器由各种功能板组成，可根据用户需要灵活配置，降低工程造价。

又能为系统的扩展提供方便。

1.4 可连接汉字式区域显示器通过系统编程可将某一区域的探测器状态在对应的区域显示器上显示出来，区域显示器以汉字方式显示器件的位置、状态等信息。

1.5 可配接总线手动键盘通过总线手动键盘可以方便的手动启、停总线控制模块和控制模块组。

1.6 具有联网功能控制器提供CAN接口，可以方便可靠的同计算机或4000系列报警器组成报警监控网络。

第二章控制器结构及配置说明2.1 控制器结构及配置控制器分为一个主型和两个分型，型号分别为JB-LGZ-YBZ2032 结构为柜式JB-LBZ-YBZ2032 结构为壁挂式JB-LTZ-YBZ2032 结构为琴台式，可根据不同的要求来配置通道控制板、多线制控制盘、总线手动键盘等。

说明：1 主机面板 2 多线制控制盘 3 总线手动键盘 4 打印机 5 HBM1000电源其中多线制控制盘、总线手动键盘的数量由用户进行选择。

图2-1 主型配置图说明：1 主机面板2多线制控制盘 3 打印机注：琴台式控制器的面板与柜式控制器的面板基本相同。

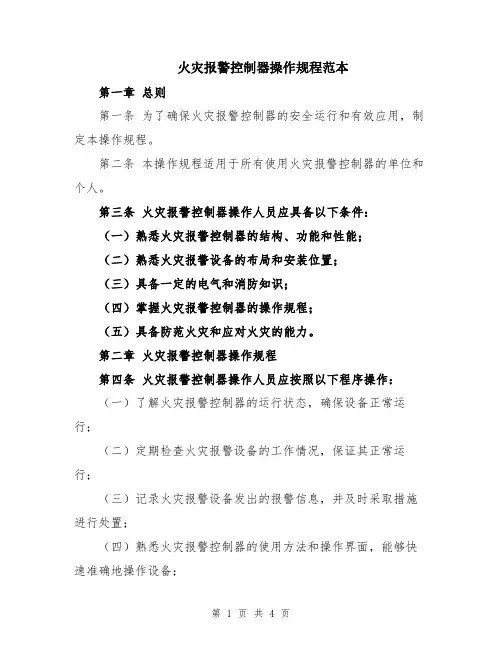

火灾报警控制器操作规程范本第一章总则第一条为了确保火灾报警控制器的安全运行和有效应用，制定本操作规程。

第二条本操作规程适用于所有使用火灾报警控制器的单位和个人。

第三条火灾报警控制器操作人员应具备以下条件：（一）熟悉火灾报警控制器的结构、功能和性能；（二）熟悉火灾报警设备的布局和安装位置；（三）具备一定的电气和消防知识；（四）掌握火灾报警控制器的操作规程；（五）具备防范火灾和应对火灾的能力。

第二章火灾报警控制器操作规程第四条火灾报警控制器操作人员应按照以下程序操作：（一）了解火灾报警控制器的运行状态，确保设备正常运行；（二）定期检查火灾报警设备的工作情况，保证其正常运行；（三）记录火灾报警设备发出的报警信息，并及时采取措施进行处置；（四）熟悉火灾报警控制器的使用方法和操作界面，能够快速准确地操作设备；（五）定期进行火灾报警控制器的性能检测和维护保养。

第五条火灾报警控制器的操作人员在平时的操作中，应遵守以下规定：（一）按照操作规程进行操作，禁止私自调整设备参数；（二）确保设备的周围环境整洁干净，避免灰尘或其他杂物进入设备内部；（三）定期对火灾报警设备进行检查和测试，确保其正常运行；（四）禁止将设备用于非法用途或私人利益；（五）发现设备故障或异常情况时，应立即报告上级并采取相应的处理措施。

第三章火灾报警控制器的日常维护第六条火灾报警控制器使用单位应制定火灾报警设备的定期维护计划，并由专业人员进行维护。

第七条火灾报警控制器的定期维护内容包括：（一）设备的外观清洁，确保设备的无尘无污；（二）设备的线路连接检查，确保设备与各火灾报警设备的连接正常；（三）设备功能测试，包括报警、联动、声光报警等功能的测试；（四）设备参数检查，包括报警阈值、延迟时间等参数的检查和调整；（五）设备报警信息的记录和分析。

第八条火灾报警控制器使用单位应建立火灾报警设备的维护记录，并保存至少三年。

第四章火灾报警控制器故障处理第九条火灾报警控制器操作人员在日常操作中发现设备故障时，应按照以下步骤进行处理：（一）判断故障情况，尽可能确定故障原因；（二）报告上级，并提供详细的故障描述；（三）按照上级要求采取相应的处理措施；（四）在故障处理过程中，禁止私自拆卸或更换设备。

消防控制室火灾报警控制器操作规程一、开机与关机火灾报警控制器的电源为消防专用电源，开关在主机内的电源控制板上，开机顺序：先开备电后开主电，关机顺序：先关主电再关备电。

二、控制器运行状态控制器必须处于自动状态三、火警的处理主机报火警：火警灯亮并发出警报声，显示屏显示火警区域、地址，同时在图形显示器显示具体部位。

1、按消音，查看火警点的地址号及具体位置，按下复位键，系统网络复位，复位后存在两种情况：（1）复位后火警消除，报警为误报。

（2）复位后火警未消除，现场出现真火警，当班调度立即通知相应装置人员到现场查看。

（3）当现场出现2个不同火灾探测器（手报）报警后，火灾报警控制器自动启动事故现场自动灭火系统和消防广播系统，实施灭火和火警广播。

（4）如果控制器不能联动启动事故现场相关自动灭火系统，当班调度通过多线盘或手动盘直接启动自动灭火系统，通过消防广播主话站实施消防广播，指挥疏散现场人员。

2、火警消除后恢复外控设备，主机复位进行正常监控。

四、故障的处理主机报故障：故障灯亮，查看主机并消音，如果是报警或联动故障按下列操作：1、读出故障点的地址号及位置，主机复位；如果故障未消除，通知仪表车间到现场查看线路是否存在断线或短路情况。

2、线路正常，故障仍然存在，联系仪表车间处理。

3、电源故障：查看是主电故障还是备电故障。

主电故障：检查消防专用电源220V是否供电和主机电源控制板的保险管是否熔断；备电故障：检查蓄电池有无直流24V电压和开关板上的备用保险管是否熔断。

4、如果外部电源正常而主机依然报故障，联系仪表车间处理。

五、设备的维护与保养1、每年进行火警模拟试验。

2、每季度进行故障和主备电切换试验。

3、每年对外控消防设备进行远传手动和自动启动运行试验。

4、定期对蓄电池进行维护与保养，每季度对主电源和备用电源进行1~3次启动切换试验。

六、记录情况做好当班记录工作。

各装置火灾报警控制器操作规程一、开机与关机火灾报警控制器的电源为消防专用电源，开关在主机内的电源控制板上，开机顺序：先开备电后开主电，关机顺序：先关主电再关备电。

火灾报警控制器(连动型)使用手册目录一．系统概述二．系统接线图三．设备简介四．面板功能五．开机六．用户的登录操作七．系统的特殊功能按键八．中文输入法说明九．菜单功能一览表十．系统配置（1）时间设置（2）区域设置、楼栋设置、楼层设置（3）联网设置（4）密码设置（5）复示盘设置（6）电源设置（7）打印机设置（8）系统更名（9）LCD定时关闭（10）接口板设置（11）探测器／模块设置（12）设备类型添加（13）系统联动设置（14）区中联动设置（15）栋中联动设置（16）层中联动设置（17）房中联动设置（18）复合联动设置（19）手控盘设置十一．操作（1）消音（2）恢复（3）机检（4）一般联动禁／允（5）远音联动禁／允（6）总线手控禁／允（7）单点测试（8）单点测试启／停（9）自动登录（10）隔离当前报警（11）查询当前隔离（12）取消全部隔离十二．历史查询（1）历史火警（2）历史故障（3）历史请求／反馈（4）历史操作（5）历史删除十三．报警功能十四．总线联动功能简介十五．多线联动功能简介十六．特殊操作简介（1）CF数据备份（2）CF数据载入（3）总线质量检查（4）文件复位（5）统计（6）LCD刷新率调整十七．版本查询及系统运行信息附录：设备类型表一.系统概述JB-QGL-2100A豪华型是我公司自主研制开发的新型总线制火灾报警控制器。

它具备以下特性：采用新一代高速微处理器，与传统技术相比，数据处理速度提高100倍，数据存储容量提高1000倍采用10.4”（640X480点阵）16灰度级中文液晶（LCD）－立柜或琴台式7.4”（640X480点阵）16灰度级中文液晶（LCD）－壁挂式操作界面采用仿Windows菜单及窗口界面使用标准PS/2计算机键盘、鼠标做为现场编程设备，操控灵活方便提供拼音中文输入法和区位码中文输入法，实现自由中文输入使用智能存储卡（选配），可复制或恢复系统的设置文件和历史文件，方便设备维护采用两总线智能报警联动模式，每个回路可连接：①198个智能探测器或②99个智能探测器＋99个智能模块配备多个高速CAN总线接口，数据传输高速可靠配备USB接口，可与PC机进行直接的数据交互超大系统容量，最大单机容量：①15,840报警点②7,920报警点＋7,920控制点支持20台JB-QGL-2100A豪华型无主多机互联，组网后最大系统容量：③316,800报警点④158,400报警点＋158,400控制点可扩展多线联动控制单元，最大容量4000点超大当前报警容量：火警、请求、反馈、故障各500条具备运行历史记录功能，历史火警、历史请求、历史反馈、历史故障、历史操作各1000用户可自定义设备类型，方便系统集成引入虚拟接口板的概念，实现通用语义的联动运算具备模块的手动单点启动／停止功能具备探测器／模块的单点测试功能可连接中文打印机即时打印系统状态可接入区域显示盘、楼栋显示盘或楼层显示盘可连接CRT中文图文终端直观显示发生火警、故障的部位可实行用户的分级管理，给不同级别的用户提供不同级别的系统操作权限系统可在现场进行软件升级执行GB4717－93国家标准执行GB16806－97《消防联动控制设备通用技术条件》国家标准二.系统接线图三.设备简介为了让您熟悉本系统的运作，下面简要的介绍一下本系统的构成。

操作说明
一、会看画面，屏幕上内容可按上下键翻看，如火警和故障同时存
在可按F3键切换。

二、主机手动/自动状态切换按功能键——按向右进入基本功能—
—向下到工作模式——按向右进入按F3切换手自动方式，手动键盘把钥匙打在手动上可按下键盘的对应的键启动水泵风机广播等设备。

主机自动时有火警会联动相应的卷帘风阀风机等设备。

三、有火警时，先按消音键，看画面报的内容，立刻安排人到现场
确认火警真伪。

根据情况确定处理方法，如需报警立刻拨打119报警，并疏散人员。

四、开关机在机柜后方的开关电源位置，
五、消防电话使用，可按相应键呼叫机房电话，机房呼叫直接按闪
亮灯的键可通话。

六、自检操作，按功能键——基本功能——系统自检——按向右键
开始自检——退出
七、启动模块，按F2键控制——按确定到——设备地址编号输入
回路号地址编址按F2启动。

火灾报警控制器简易操作说明 (1)火灾报警控制器简易操作说明 (1)1.简介火灾报警控制器是一种用于监测、检测和报警火灾的设备，通过各种传感器和探测器，能够及时发现火灾并采取相应的措施。

本文档将详细介绍火灾报警控制器的操作方法和功能。

2.控制器外观火灾报警控制器外观由主控板、控制面板、显示屏等组成。

主控板负责接收传感器的信号并控制报警装置的启停。

控制面板提供操作按钮和指示灯，用于设置和显示相关参数。

显示屏用于显示系统状态和报警信息。

3.控制器安装3.1 确保控制器安装位置与相关标准要求相符，远离易燃物品。

3.2 将控制器固定在墙壁或吊顶上。

3.3 连接控制器与传感器、报警装置等外部设备。

4.控制器设置4.1 配置系统参数4.1.1 进入设置界面。

4.1.2 设置报警延时时间。

4.1.3 设置监测区域范围。

4.2 设置报警装置4.2.1 连接报警装置。

4.2.2 设置报警装置的启动方式和音量。

4.3 设置通信方式4.3.1 设置控制器与监控中心的通信方式。

4.4 设置报警模式4.4.1 设置探测器的工作模式。

4.4.2 设置报警处理方式。

5.控制器操作5.1 启动控制器5.1.1 按下启动按钮，控制器进入工作状态。

5.2 监测火灾5.2.1 控制器不断接收传感器信号，监测火灾情况。

5.3 报警处理5.3.1 当控制器检测到火灾时，触发报警装置。

5.3.2 同时将报警信息发送至监控中心。

5.4 关闭控制器5.4.1 按下关闭按钮，控制器停止工作。

6.附件本文档附带以下附件：- 火灾报警控制器安装图纸- 火灾报警控制器技术规格表- 火灾报警控制器维修手册7.法律名词及注释- 火灾：指发生在建筑物、森林等场所的火灾。

- 报警装置：指用于发出警报声音和光信号，提醒人们有火灾发生的装置。

- 报警延时时间：指控制器在检测到火灾后的延迟时间，用于确认是否为误报。

- 监测区域范围：指控制器监测火灾的区域范围，可根据实际需求进行设置。

（DC-DC变换器上）
按“消音”按键,
再按“确认”按键
火灾状态下，消防广非火灾状态下，按下
“应急广播”按钮，
急音源；再启动广播
屏幕显示联动模式选择启动：按下黄色按钮，
亮；设备停止后，“反馈”灯灭。

或报警主机复位。

启动：按下黄色按钮，“启动”灯
亮，设备启动后，“反馈”灯亮；
停止：再次按黄色按钮，“启动”灯
3
灭，设备停止后，“反馈”灯灭。

或
报警主机复位。

处理完毕后，按“复位”键，使系统回到正常监控状态。

5
排除故障后，按“复位”键，系统将自动回到监控状态。

信息中将增加该设备编号。

输入八位二次码及设备。

JB-LGZ-YBZ2032联动型火灾报警控制器操作规程（补其它消防）
1检查和准备
1.1使用前，检查电源连接完好。

1.2操作内容及步骤
2操作内容
2.1开机
1）打开联动电源和火灾显示盘电源的主备电开关；
2）打开控制器的主备电开关；
3）打开控制器的工作开关；
4）控制器提示系统进入自检状态；
5）提示授权状态；
6）显示打印机信息；
7）自动检测键盘、指示灯、数码管、液晶屏幕及声音；8）至此开机过程结束，系统进入正常监控状态。

2.2火警处理
1）发生火警时，立即查看报警处是否发生火灾；
2）若确认发生火灾，立即进行报警消音，然后组织义务消防队员进行灭火；
3）若为误报警，进行报警消音、复位后，及时查明报警原因。

2.3报警消音
1）按下“消音”键，报警声音停止，消音指示灯点亮；2）如再次按下“消音”键或有新的警报发生时，消音指示灯熄灭，再次发出报警声音。

3操作后的检查
控制面板上各个指示灯的指示正常。

4风险提示及削减措施
4.14.1风险提示：设备发生故障，对发现火灾等情况不能及
时报警，导致事故扩大；
削减措施：定期对设备进行维护保养。

5维护保养
设备置于通风良好，无腐蚀性气体环境。

并定期观察，清灰
保养。
