数控机床各种常见故障及分析排除方法数控机床是一种高精度的自动化加工设备，常见的故障涉及机械、电气和控制系统等方面。

下面将介绍数控机床常见的故障及分析排除方法。

一、机械故障1.传动系统故障：可能是齿轮损坏、传动链条松动等。

分析排除时需要检查传动部件的磨损程度，并及时更换磨损严重的零件。

2.导轨磨损：导轨磨损会导致机器精度下降，产生噪音。

排除方法为进行导轨的研磨或更换损坏的导轨。

3.润滑系统故障：润滑系统故障可能导致机械部件摩擦不足，引起过热和损坏。

分析排除时需要检查润滑系统的油液是否充足，是否存在堵塞等问题。

二、电气故障1.电气接触不良：电气接触不良会导致机床无法正常运转、控制信号丢失等问题。

分析排除时需要检查电气接线是否牢固，并清理接触点上的脏污。

2.电机故障：电机故障可能导致机床不能运转或运转不稳定。

排除方法为检查电机是否发热、电机线圈是否短路等问题，并及时更换损坏的电机零件。

3.电源故障：电源故障会导致机床无法正常供电。

分析排除时需要检查电源线路是否接触良好，电源开关是否正常。

三、控制系统故障1.控制卡故障：控制卡故障会导致机床无法正常运转或运行偏差。

排除方法为检查控制卡是否松动、焊点是否断开等，并及时更换故障的控制卡。

2.编程错误：编程错误可能导致机床运行轨迹错误或参数设置错误。

分析排除时需要检查程序的逻辑是否正确，并对参数进行调整。

3.传感器故障：传感器故障会导致机床无法正常感知工件位置或状态。

排除方法为检查传感器的连接是否正常，是否需要更换故障的传感器。

在分析和排除故障时，需要注意进行正确的故障现象描述和故障现场检查，充分了解机床的结构和工作原理，根据故障现象进行合理的排查。

此外，定期进行机床的维护保养工作，检查关键部件的磨损情况，及时更换损坏的零件，可以减少故障的发生。

最后，应注意安全操作，遵守机床操作规程，确保人员的人身安全和设备的安全运行。

数控机床典型故障诊断与维修一、数控机床常见故障及其原因1. 通讯故障通讯故障是数控机床中比较常见的故障之一。

通讯故障的主要原因包括通讯电缆连接不良、通讯软件设置错误、通讯卡故障等。

这些原因导致的通讯故障会导致数控机床无法正常与上位机进行通讯，从而影响数控机床的工作效率。

2. 电气故障电气故障是数控机床常见的故障之一，主要原因包括电气元件老化、电气接线错误、电气元件损坏等。

电气故障会影响数控机床的正常电气供电，导致数控机床无法正常工作。

3. 传感器故障数控机床中的传感器故障也比较常见，主要原因包括传感器损坏、传感器灵敏度调整不当、传感器连接错误等。

传感器故障会导致数控机床无法准确感知工件位置或运动状态，从而影响数控机床的加工精度。

4. 润滑系统故障润滑系统故障是数控机床常见的故障之一，主要原因包括润滑油不足、润滑系统堵塞、润滑泵故障等。

润滑系统故障会导致数控机床在运行过程中出现摩擦增大、温升过高等问题，影响数控机床的工作效率和使用寿命。

5. 机械传动系统故障二、数控机床故障诊断方法硬件故障诊断是数控机床故障诊断的重要内容之一。

硬件故障诊断主要通过检查、测量、比对数控机床的各个硬件部件来发现故障原因。

比如通过检查通讯电缆连接状态、检测传感器输出信号、测量电气元件的电压电流等方法来诊断数控机床的硬件故障。

3. 综合故障诊断综合故障诊断是数控机床故障诊断的综合性方法，主要通过对数控机床的硬件、软件以及工艺加工情况进行综合分析，找出故障的根本原因。

综合故障诊断需要运用多种故障诊断方法，结合数控机床的实际工作情况进行综合分析，以确保找出故障的准确原因。

硬件故障维修是数控机床故障维修的重要内容之一。

硬件故障维修主要通过更换损坏的硬件部件、重新连接电气接线、调整机械传动系统等方法来修复数控机床的硬件故障。

数控机床故障诊断与维修是数控机床维护管理工作的重要内容，对于保证数控机床的正常工作、提高数控机床的使用寿命具有重要意义。

数控机床常见故障的诊断与排除本文针对数控机床伺服系统在加工中心可能出现的如五面体加工中心零点漂移等常见故障的现象进行阐述，并对其产生原因以及解决方案等加以认真分析研究。

随着科技的进步，机床由普通机床逐渐发展为数控机床。

数控机床的伺服系统在机床中起核心作用，但在实际生产中，伺服系统较容易出现故障，占整个数控机床系统的30%以上，其通常会使机床不能正常工作或停机，造成严重后果。

因此，在实际生产过程中，应加强对设备的维护保养，规范操作，确保各项安全。

通常，数控机床的故障主要包括两方面，一是当伺服系统出现故障时，系统会及时报警，在CRT显示屏上会出现诊断程序的报警信息，查阅相关手册得出，这些故障通常发生在电动机脉冲或编码器。

另一方面是操作人员不经意间的人为操作事故，如主轴刀具号地址输送错误、刀具号呼叫信号错误、输入刀具长度错误、编译程序错误等。

伺服系统在排除这两方面故障时，难度较大。

因为有些事故是由伺服系统本身产生的，而有些事故则是受机械、液压、温度等外界因素影响，外界环境也会对伺服系统产生不同程度的影响。

目前，在我厂数控机床中，操作系统通常采用日本的FANUC系统，现对实际生产中，加工中心中出现的常见故障处理进行叙述。

五面体加工中心零点漂移故障故障现象：一台五面体加工中心，近期出现加工坐标系的零点漂移，大大降低了工件的加工精度。

在工件加工时，工件的加工精度时好时坏，有些工件往往达不到其位置度公差要求。

初步认为是机床的几何精度不够造成的，但经测试，排除这一可能性。

仔细分析研究，得到可能是由于温度以及环境的变化造成的。

经统计发现，工件加工的精度较差大多发生在早八点，开机一小时后机床稳定工作。

故障分析原因：早上机床温度较低，油温也低，这就导致了机床的热膨胀不能得到完全的释放，致使工件的加工精度降低。

解决方案：对操作工人进行工作培训，着重强调机床预热对于工件加工精度以及生产效率的重要性，确保机床每天使用前有足够的预热时间。

浅谈数控机床的故障分析及清除措施目录摘要正文一、数控机床简介………………………………………………二、数控机床的维护……………………………………………三、数控机床故障诊断及处理的基本原则……………………四、一般故障的分析方法………………………………………五、主要机械部件故障诊断……………………………………六、液压传动系统故障诊断……………………………………七、数控系统故障诊断…………………………………………八、数控机床机械结构故障分析与清除措施…………………九、数控机床电气系统故障与分析……………………………十、直流伺服系统的故障诊断(分析)与清除措施……………十一、可编程控制器模块的故障诊断与清除措施……………十二、故障分析图与清除措施…………………………………十三、HN-100T数控车床系统参考图……………………………致谢………………………………………………数机床典型故障分析与清除措施摘要数控机床是一种技术含量很高的自动化机床，它集机、电、仪于一体，综合的了计算机技术、自动化技术、伺服驱动、精密测量和精密机械等各个领域的新技术成果。

随着数控车床、数控机床、加工中心等数控加工产品用量的剧增，培养一大批能够熟练掌握现代数控机床编程、操作和维修的应用型人才的日益迫切。

不同的数控机床其数控系统虽然在结构和性能上有所区别，但在故障诊断分析上却有一定的共性，正是在此基础上对数控机床典型故障进行维修。

本设计共计五部分内容，包括数控机床简单介绍，数控机床出现机械结构故障、电气系统故障、伺服系统故障、可编程控制器模块故障时的现象描述，故障可能产生原因的理论分析。

故障诊断与维修是本设计的重点。

故障分析故障清除本设计是为了能够让维修人员更加快速准确的查出机械故障原因并排除机械故障而进行论文写作的。

当前,高度发达的制造业和先进的制造技术已经成为衡量一个国家综合经济实力和技术水平的重要标志之一,成为一个国家在激烈的国际市场上获胜的关键因素.如今,中国已成为制造业大国,但还不是制造业强国我们要从制造业大国走向制造业强国,必须大力发展以数控技术为主的先进制造技术,提高计算机辅助设计与制造(CAD/CAM)的技术水一、数控机床简介数控机床是一种典型的机电一体化产品，能实现机械加工的高速度，高精度和高自动化，代表了机床的发展方向。

数控车床常见故障的维修与维护摘要：1952年，计算机技术应用到了机床上，在美国诞生了第一台数控机床。

从此，传统机床产生了质的变化。

近半个世纪以来，数控系统经历了两个阶段和六代的发展。

数控技术的应用不但给传统制造业带来了革命性的变化，使制造业成为工业化的象征，而且随着数控技术的不断发展和应用领域的扩大，它对关系国计民生的一些重要行业（IT、汽车、轻工、医疗等）的发展也起着越来越重要的作用（因为这些行业所需装备的数字化已是现代发展的大趋势）。

数控机床是机电一体化在机械加工领域中的典型产品，具有高精度、高效率和高适应性的特点。

数控机床已在我国批量生产、大量引进和推广使用，它们给机械制造业的发展创造了条件，并带来了很大的经济效益。

由于机床数控系统的先进性、复杂性和智能化高的特点，若其任何部分发生故障与失效现象，都会使数控机床停机，从而造成生产停顿。

因此，对数控车床的故障进行诊断与排除就显得十分必要。

而在数控车床的故障进行诊断与排除问题中,数控系统的故障的处理所占的比例是主要部分的。

关键词：数控车床，维护，故障处理第一章绪论一、数控机床数控（NC）机床是通过计算机编码指令编辑零件加工程序，使刀具沿着程序编制的轨迹自动定位并对零件进行加工的机床。

它是以数控系统为代表的新技术对传统机械制造业渗透而形成的机电一体化产品；数控机床的核心是它的控制单元即数控系统。

其技术围履盖很多领域，包括：(1)机械制造技术；(2)信息处理、加工、传输技术：(3)自动控制技术；(4)伺服驱动技术；(5)传感器技术：(6)软件技术等二、数控机床的组成数控机床由数控装置、伺服驱动装置、检测反馈装置和机床本体四大部分组成，再加上程序的输入/输出设备、可编程控制器、电源等辅助部分。

1.数控装置(数控系统的核心)由硬件和软件部分组成，接受输入代码经缓存、译码、运算插补）等转变成控制指令，实现直接或通过PLC对伺服驱动装置的控制。

2.伺服驱动装置是数控装置和机床主机之间的联接环节，接受数控装置的生成的进给信号，经放大驱动主机的执行机构，实现机床运动。

数控机床常见故障的诊断与排除范文数控机床是一种通过预先编程的方式自动进行加工的机械设备。

在使用过程中，经常会遇到各种故障，影响机床的正常运行。

本文将针对数控机床常见的故障进行诊断与排除范文，帮助读者更好地了解和解决故障。

一、机床电源故障1. 问题现象：数控机床不能正常上电。

2. 故障原因：电源线接触不良、电源开关故障等。

3. 排除方法：(1) 检查机床电源线是否插紧，是否有松动现象。

(2) 检查机床电源开关是否正常，可用万用表测量开关上的电压。

(3) 若电源开关故障，需要更换新的电源开关。

二、机床启动故障1. 问题现象：数控机床不能正常启动。

2. 故障原因：主轴电机不启动、运动系统不正常等。

3. 排除方法：(1) 检查主轴电机供电线路是否正常，检查主轴电机是否有断路、短路等故障。

(2) 检查驱动电机的运动控制器是否故障，可使用示波器检查输出脉冲信号是否正常。

(3) 若发现问题，需要检修主轴电机或更换运动控制器。

三、伺服系统故障1. 问题现象：伺服系统运行不稳定。

2. 故障原因：伺服电机反馈信号异常、伺服控制器故障等。

3. 排除方法：(1) 检查伺服电机反馈信号线路是否正常，检查编码器是否正常工作。

(2) 检查伺服控制器参数设置是否正确，可使用示波器检查控制信号是否稳定。

(3) 若发现问题，需要修复或更换伺服电机或控制器。

四、刀具系统故障1. 问题现象：刀具不能进行换刀或更换刀具失败。

2. 故障原因：刀库卡死、刀具传感器故障等。

3. 排除方法：(1) 检查刀库传感器是否损坏，可使用万用表测量传感器开关的正常状态。

(2) 检查刀库机械结构是否有卡滞现象，需要进行清洁和润滑。

(3) 若发现问题，需要修复或更换刀库传感器或机械结构。

五、液压系统故障1. 问题现象：液压系统无法正常工作。

2. 故障原因：液压泵故障、液压阀故障等。

3. 排除方法：(1) 检查液压泵是否正常工作，可测量泵的出口压力和流量。

(2) 检查液压阀是否正常工作，可使用万用表检查阀的电气信号。

毕业设计（论文）题目数控机床主轴常见故障及故障分析和解决方法系别机电工程系专业年级班别姓名学号指导教师2012年4月2日目录1.数控系统与数控机床技术发展趋势‥‥‥‥‥‥‥‥‥11.1 数控系统发展趋势‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥12.数控机床主轴结构‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥22.1高速加工对机床主轴的要求‥‥‥‥‥‥‥‥‥‥‥‥22.2主轴的结构设计‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥23. 数控机床主轴的故障分析与维修‥‥‥‥‥‥‥‥‥‥‥24. 数控机床运行中主轴的异常现象‥‥‥‥‥‥‥‥‥‥‥3 4.1主轴发热现象‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥3 4.2主轴出现异常噪音或振动‥‥‥‥‥‥‥‥‥‥‥‥‥‥34.3切削时主轴出现停转或旋转不稳现象‥‥‥‥‥‥‥‥‥45.结束语‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥46.参考文献‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥4数控机床主轴常见故障及故障分析和解决方法摘要：随着电子技术和自动化技术的发展，数控技术的应用越来越广泛。

数控机床的主轴技术也是相当的重要，但往往也会出现故障,外此给操作人员带来便,为了发挥数控机床的使用效率,本文中介绍了数控机床主轴常见的故障及对它的故障分析和解决的方法。

关键词：数控技术，主轴结构，故障诊断。

1.数控系统与数控机床技术发展趋势1.1数控系统的发展趋势从目前世界上数控技术及其装备发展的趋势来看，数控系统正在向电气化、电子化、高速化、精密化等方面高速发展，其主要研究热点有以下几点：(1)高精高速高效化速度效率、质量是先进制造技术关键的性能指标，是先进制造技术的主体。

若采用高速cpu芯片、risc芯片、多cpu控制系统、高分辨率检测元件、交流数字伺服系统、配套电主轴、直线电机等技术可极大地提高效率，提高产品的质量和档次，缩短生产周期和提高市场竞争能力。

在今后的几年，超精密数控机床正在向精密化、高速化、智能化和纳米化发展，汇合而成的新一代数控机床。

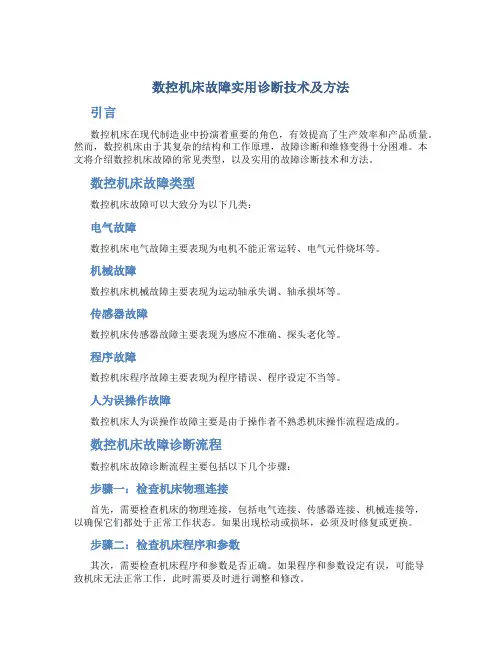

数控机床故障实用诊断技术及方法引言数控机床在现代制造业中扮演着重要的角色，有效提高了生产效率和产品质量。
