【专业知识】建筑电气知识：铜导线在接线盒内的连接怎么做

单芯绝缘导线在接线盒内有哪几种连接方法？
1）单芯铜导线：连接时，先将连接线端相并合，在距绝缘层15mm 处用其中的一根芯线在其连接线端缠绕5圈，然后留下适当长度余线剪断折回并压紧，以防线端部扎破所包扎的绝缘层，如图a所示。

三根及以上单芯铜导线连接时，可采用单芯线并接方法进行连接。

先将连接线端相和合，在距绝缘层15mm处用其中的一根线芯，在其
连接线端缠绕5圈剪断，然后把余下的线头折回压在缠绕线上，最后包扎好绝缘层，如图b所示。

注意，在进行导线下料时，应计算好每根短线的长度，其中用来缠绕的线应长于其他线，一般不能用盒内的相线去缠绕并接的导线，这样将会导致盒内导线留头短。

2）异径单芯铜导线：不同直径的导线连接时先将细线在粗线上距绝缘层15mm处交叉，并将线端部向粗线端缠绕5圈，再将粗线端头折回，压在细线上，如图c所示。

注意，如果细导线为软线，则应先进行挂锡处理。

3）单芯铝导线：在室内配线工程中，对于10mm2及以下的单芯铝导线的连接，主要采用铝套管进行局部压接。

压接前，先根据导线截面和连接线根数选用合适的压接管。

再将要连接的两根导线的线芯表面及铝套管内壁氧化膜清除，然后最好涂上一层中性凡士林油膏，使其与空气隔绝不再氧化。

压接时，先把线芯插入适合线径的铝管内，用端头压接钳将铝管线芯压实两处，如图d所示。

单芯铝导线端头除用压接管并头连接外，还可采用电阻焊的方法将导线并头连接。

单芯铝导线端头熔焊时，其连接长度应根据导线截面大小确定。

铜线和铜线连接方法铜线作为一种常见的导电材料，具有良好的导电和导热性能，广泛应用于建筑、电力、通信和家庭等领域。

铜线的连接方法既影响到电缆的导电质量，又直接关系到电线的使用寿命和安全性。

本文将介绍几种常见的铜线连接方法及其特点。

1.焊接连接焊接是一种将铜线通过加热达到熔化的方法，使其与其他金属或铜线连接的方式。

常用的焊接方法有氧气乙炔焊接、氩弧焊接和电阻焊接等。

焊接连接具有连接牢固、导电性好的特点，适用于直径较大的铜线连接，但需要专业人员进行操作和较高的设备成本。

此外，焊接还存在着可能因加热过程导致铜线变硬和氧化层不容易去除等问题。

2.扎线连接扎线是一种常见的连接方法，适用于细铜线的连接。

此方法需要将两根铜线交叉叠放，并用扎线钳扎紧，使其固定在一起。

扎线连接简单方便，但连接的牢固性和导电性不如焊接好。

扎线连接还需要注意扎紧的程度，过松可能导致接触不良，过紧则可能损坏铜线。

3.压接连接压接连接是通过外部力将两根铜线用力压在一起，使其产生固定的接触面积和压力而实现连接。

常见的压接方法包括切割压接和扭压接。

压接连接可实现快速连接，且具有连接牢固、导电性好的特点。

但需要选择适当的压接工具和压接参数，并保持压接表面的光洁度。

4.插接连接插接连接是通过插入连接器或插头与插座实现铜线间的连接。

插接连接广泛应用于电脑、电视机、音响等家电产品和通信设备中。

插接连接方便，适用于连接频繁拆卸和更换的场合，但需要注意插座的质量和连接器与铜线的匹配度。

5.螺旋连接螺旋连接是一种将铜线通过螺丝或螺母进行连接的方法。

螺旋连接适用于连接线经常需要拆卸和更换的场合，如电灯的连接和电器设备的连接。

螺旋连接的牢固性和导电性较好，但需要注意螺丝或螺母的螺纹匹配以及拧紧的力度。

总之，铜线的连接方法主要包括焊接连接、扎线连接、压接连接、插接连接和螺旋连接等。

选择合适的连接方法需要根据实际情况和需求来决定。

无论采用哪种连接方式，都需要注意连接质量和安全性，合理选择连接工具和设备，保障连接的牢固性和导电性，避免因连接不良而导致的电气故障和安全问题。

导线的连接导线连接的方法很多，下面介绍几种常用的连接方法。

1.铜铜相接（铜线与铜线连接）根据铜芯导线股数的不同，有以下几种连接方法：1）单股铜芯导线的直线连接方法，见表4⁃5。

2）单股铜芯导线的T字分支连接，见表4⁃6。

3）7股铜芯导线的直线连接，见表4⁃7。

4）7股铜芯导线的T字连接。

5）焊接连接法。

截面积为10mm2及以下的铜芯导线接头，可用30～150W电烙铁进行锡焊。

锡焊前，在芯线表面涂一层无酸焊锡膏，待电烙铁烧热后即可锡焊。

截面积为16mm2及其以上的铜芯导线采用浇焊法，首先在化锡锅内用喷灯加热锡，达到一定温度后，表面呈磷黄色，然后将导线接头放在化锡锅上方，用勺盛熔锡浇接头处，如图4⁃1所示。

开始，接头温度低，锡在接头上流动性差，继续浇下去，使接头温度升高。

直至全部焊牢，擦除焊渣，使接头便面光滑。

2.铝铝相接（铝线与铝线的连接）铝金属材料易氧化，且铝氧化膜的电阻率大，铝导线不宜采用铜导线的连接方法。

单股铝芯线一般采用螺钉压接法连接，如图4⁃2所示。

多股铝芯线常采用压接管压接法连接，如图4⁃3 所示。

3、铜铝（铜线与铝线）相接铜铝导线连接时，由于材料不同，不可忽视电化腐蚀问题。

如果简单地用绞接或绑接方法使两者直接连接，则铜、铝间的电化腐蚀会引起接触电阻增大而造成接头过热。

实践表明铜铝相接时，最好的办法采用压接和焊接的方法。

即用一个管子压接的办法，或者用焊接的方法进行。

如图4⁃4所示。

4.导线恢复绝缘层导线的绝缘层破损后，必须恢复；导线连接后，也需恢复绝缘。

恢复后的绝缘强度应不低于原有绝缘层的绝缘强度。

通常用黄蜡带、涤纶薄膜带和黑胶带作为恢复绝缘层的材料。

绝缘带的包缠方法如下：将黄蜡带从导线左边完整的绝缘层上开始包缠，包缠两根带宽后才可进入无绝缘层的芯线部分，如图4⁃5a所示。

包缠后，黄蜡带与导线保持约55°的倾斜角，每圈压叠带宽的1/2，如图4⁃5b所示。

包缠一层黄蜡带后，将黑胶带接在黄蜡带的尾端，按另一斜叠方向包缠一层黑胶布，也要每圈压叠带宽的1/2，如图4⁃5c、d所示。

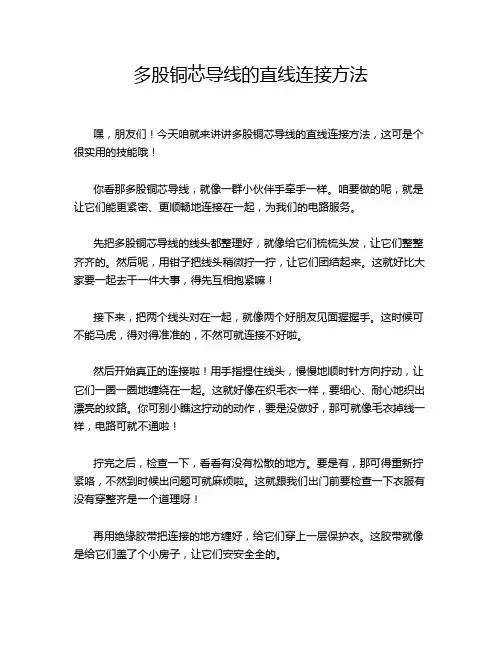

多股铜芯导线的直线连接方法嘿，朋友们！今天咱就来讲讲多股铜芯导线的直线连接方法，这可是个很实用的技能哦！你看那多股铜芯导线，就像一群小伙伴手牵手一样。

咱要做的呢，就是让它们能更紧密、更顺畅地连接在一起，为我们的电路服务。

先把多股铜芯导线的线头都整理好，就像给它们梳梳头发，让它们整整齐齐的。

然后呢，用钳子把线头稍微拧一拧，让它们团结起来。

这就好比大家要一起去干一件大事，得先互相抱紧嘛！接下来，把两个线头对在一起，就像两个好朋友见面握握手。

这时候可不能马虎，得对得准准的，不然可就连接不好啦。

然后开始真正的连接啦！用手指捏住线头，慢慢地顺时针方向拧动，让它们一圈一圈地缠绕在一起。

这就好像在织毛衣一样，要细心、耐心地织出漂亮的纹路。

你可别小瞧这拧动的动作，要是没做好，那可就像毛衣掉线一样，电路可就不通啦！拧完之后，检查一下，看看有没有松散的地方。

要是有，那可得重新拧紧咯，不然到时候出问题可就麻烦啦。

这就跟我们出门前要检查一下衣服有没有穿整齐是一个道理呀！再用绝缘胶带把连接的地方缠好，给它们穿上一层保护衣。

这胶带就像是给它们盖了个小房子，让它们安安全全的。

你说这多股铜芯导线的直线连接是不是挺简单的？但也别掉以轻心哦，每一个步骤都得认真对待。

就像建房子一样，一砖一瓦都得放好，房子才能坚固。

咱平时家里的电器、电路啥的，说不定哪天就需要自己动手来连接一下导线呢。

学会了这个方法，自己就能搞定，多厉害呀！不用再去求别人帮忙啦。

而且，这也是一种很有趣的体验呀！看着自己亲手把导线连接好，让电路通畅，那种成就感，啧啧，别提多棒啦！就好像自己是个小小的电工大师一样。

所以啊，大家都要好好掌握这个多股铜芯导线的直线连接方法哦，说不定啥时候就能派上大用场呢！别嫌麻烦，多练习练习，你肯定能行的！相信自己！。

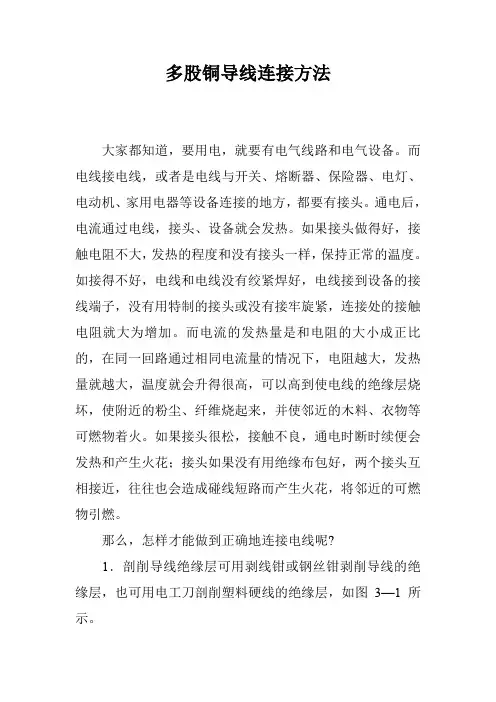

多股铜导线连接方法大家都知道，要用电，就要有电气线路和电气设备。

而电线接电线，或者是电线与开关、熔断器、保险器、电灯、电动机、家用电器等设备连接的地方，都要有接头。

通电后，电流通过电线，接头、设备就会发热。

如果接头做得好，接触电阻不大，发热的程度和没有接头一样，保持正常的温度。

如接得不好，电线和电线没有绞紧焊好，电线接到设备的接线端子，没有用特制的接头或没有接牢旋紧，连接处的接触电阻就大为增加。

而电流的发热量是和电阻的大小成正比的，在同一回路通过相同电流量的情况下，电阻越大，发热量就越大，温度就会升得很高，可以高到使电线的绝缘层烧坏，使附近的粉尘、纤维烧起来，并使邻近的木料、衣物等可燃物着火。

如果接头很松，接触不良，通电时断时续便会发热和产生火花；接头如果没有用绝缘布包好，两个接头互相接近，往往也会造成碰线短路而产生火花，将邻近的可燃物引燃。

那么，怎样才能做到正确地连接电线呢?1．剖削导线绝缘层可用剥线钳或钢丝钳剥削导线的绝缘层，也可用电工刀剖削塑料硬线的绝缘层，如图3—1所示。

用电工刀剖削塑料硬线绝缘层时，电工刀刀口在需要剖削的导线上与导线成450夹角，斜切入绝缘层，然后以250度角倾斜推削。

较后将剖开的绝缘层折叠，齐根剖削。

剖削绝缘时不要削伤线芯。

2．单股铜芯导线的直线连接和T形分支连接(1)单股铜芯导线的直线连接先将两线头剖削出一定长度的线芯，清除线芯表面氧化层，将两线芯作X形交叉，并相互绞绕2～3圈，再扳直线头。

将扳直的两线头向两边各紧密绕6圈，切除余下线头并钳平线头末端。

(2)单股铜芯导线的T形分支连接将剖削好的线芯与干线线芯十字相交，支路线芯根部留出约3～5mm，然后顺时针方向在干线线芯上密绕6～8圈，用钢丝钳切除余下线芯，钳平线芯末端。

3．7股铜芯导线的直线和T形分支连接(1)7股铜芯导线的直线连接首先将两线线端剖削出约150mm并将靠近绝缘层约1/3段线芯绞紧，散开拉直线芯。

清洁线芯表面氧化层，然后再将线芯整理成伞状，把两伞状线芯隔根对叉，所示。

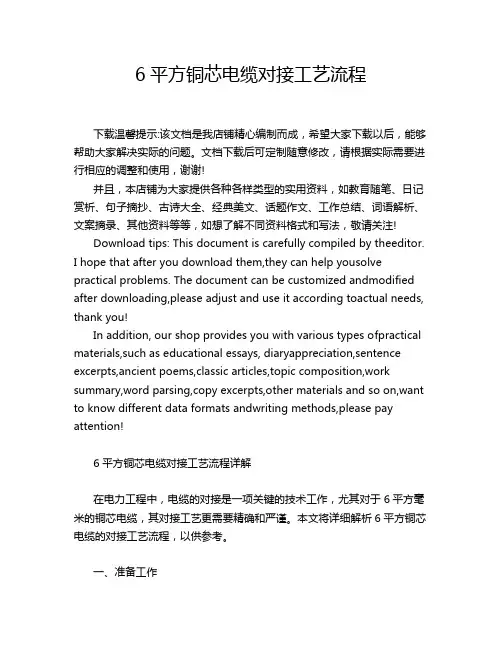

6平方铜芯电缆对接工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!6平方铜芯电缆对接工艺流程详解在电力工程中，电缆的对接是一项关键的技术工作，尤其对于6平方毫米的铜芯电缆，其对接工艺更需要精确和严谨。

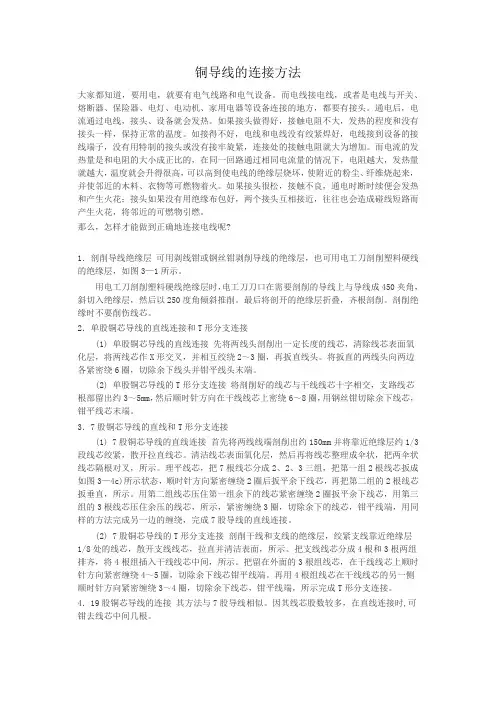

铜导线的连接方法大家都知道，要用电，就要有电气线路和电气设备。

而电线接电线，或者是电线与开关、熔断器、保险器、电灯、电动机、家用电器等设备连接的地方，都要有接头。

通电后，电流通过电线，接头、设备就会发热。

如果接头做得好，接触电阻不大，发热的程度和没有接头一样，保持正常的温度。

如接得不好，电线和电线没有绞紧焊好，电线接到设备的接线端子，没有用特制的接头或没有接牢旋紧，连接处的接触电阻就大为增加。

而电流的发热量是和电阻的大小成正比的，在同一回路通过相同电流量的情况下，电阻越大，发热量就越大，温度就会升得很高，可以高到使电线的绝缘层烧坏，使附近的粉尘、纤维烧起来，并使邻近的木料、衣物等可燃物着火。

如果接头很松，接触不良，通电时断时续便会发热和产生火花；接头如果没有用绝缘布包好，两个接头互相接近，往往也会造成碰线短路而产生火花，将邻近的可燃物引燃。

那么，怎样才能做到正确地连接电线呢?1．剖削导线绝缘层可用剥线钳或钢丝钳剥削导线的绝缘层，也可用电工刀剖削塑料硬线的绝缘层，如图3—1所示。

用电工刀剖削塑料硬线绝缘层时，电工刀刀口在需要剖削的导线上与导线成450夹角，斜切入绝缘层，然后以250度角倾斜推削。

最后将剖开的绝缘层折叠，齐根剖削。

剖削绝缘时不要削伤线芯。

2．单股铜芯导线的直线连接和T形分支连接(1) 单股铜芯导线的直线连接先将两线头剖削出一定长度的线芯，清除线芯表面氧化层，将两线芯作X形交叉，并相互绞绕2～3圈，再扳直线头。

将扳直的两线头向两边各紧密绕6圈，切除余下线头并钳平线头末端。

(2) 单股铜芯导线的T形分支连接将剖削好的线芯与干线线芯十字相交，支路线芯根部留出约3～5mm，然后顺时针方向在干线线芯上密绕6～8圈，用钢丝钳切除余下线芯，钳平线芯末端。

3．7股铜芯导线的直线和T形分支连接(1) 7股铜芯导线的直线连接首先将两线线端剖削出约150mm并将靠近绝缘层约1/3段线芯绞紧，散开拉直线芯。

建筑电气管内穿线和导线连接㈠技术要求1、管内穿线要顺畅，导线连接要牢固，导电良好。

2、不同回路、不同电压等级和交流与直流的导线，不得穿入同一根管内。

3、截面为2.5mm2及以下的多股铜芯线的线芯应先拧紧搪锡或压接端子后再与设备、器具的端子连接。

4、截面大于2.5mm2的多股铜芯线的终端，除设备自带插座或端子外，应压接端子后再与设备、器具的端子连接。

5、截面为10mm2及以下的单股铜芯线可直接与设备、器具的端子连接。

6、锡焊连接的焊缝应饱满，表面光滑；焊剂应无腐蚀性，焊接后应清除残余焊剂。

7、压板或其他专用夹板，应与导线线芯规格相匹配；紧固件应拧紧到位，防松装置齐全。

8、剖开导线绝缘层时，不应损伤芯线；芯线连接后，绝缘带应包缠均匀紧密，其绝缘强度不应低于导线原绝缘层的绝缘强度；在接线端子的根部与导线绝缘层间的空隙处，应采用绝缘带包缠严密。

9、电线及电缆穿管规定10、三相或单相的交流单芯电缆，不得单独穿于钢导管内。

11、不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内；同二交流回路的电线应穿于同一金属导管内，且管内电线不得有接头。

12、电线、电缆穿管前，应清除管内杂物和积水。

管口应有保护措施，不进入接线（箱）的垂直管口穿入电线、电缆后，管口应密封。

㈡设备材料1、各种型号、规格的绝缘导线电气安装工程中使用的导线应是厂家生产的线径、绝缘层符合国家要求的产品，并应有名符其实的产品合格证。

2、穿线钢丝、棉布、滑石粉、高压绝缘胶布、塑料绝缘带及黑胶布、铝压接管、绝缘螺旋接线钮、焊锡、焊锡膏、铝焊药等。

㈢施工常用机具及材料施工机具：放线架、克丝钳、剥线钳、电工刀、导线压接钳、螺丝刀、锡焊工具等。

㈣作业条件1、管内穿线应在建筑物的抹灰、粉刷及地面工程结束后进行，在穿线前应将电线保护管内的积水及杂物清理干净。

2、配线工程施工前，建筑工程应符合下列要求：⑴对配线工程施工有影响的模板、脚手架等应拆除，杂物应清除。

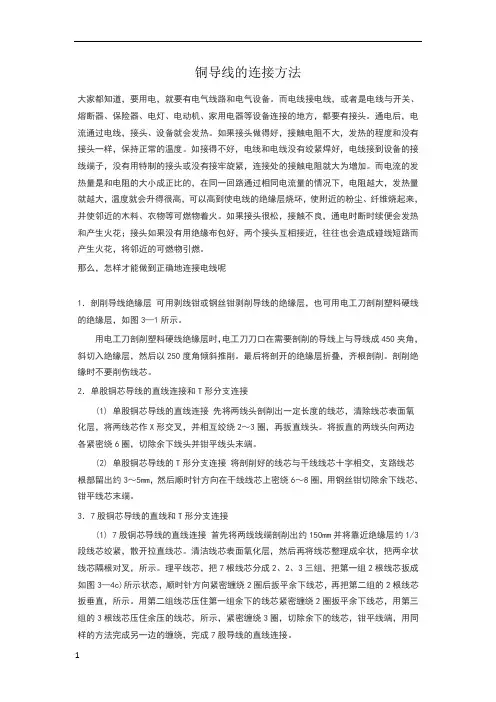

铜导线的连接方法大家都知道，要用电，就要有电气线路和电气设备。

而电线接电线，或者是电线与开关、熔断器、保险器、电灯、电动机、家用电器等设备连接的地方，都要有接头。

通电后，电流通过电线，接头、设备就会发热。

如果接头做得好，接触电阻不大，发热的程度和没有接头一样，保持正常的温度。

如接得不好，电线和电线没有绞紧焊好，电线接到设备的接线端子，没有用特制的接头或没有接牢旋紧，连接处的接触电阻就大为增加。

而电流的发热量是和电阻的大小成正比的，在同一回路通过相同电流量的情况下，电阻越大，发热量就越大，温度就会升得很高，可以高到使电线的绝缘层烧坏，使附近的粉尘、纤维烧起来，并使邻近的木料、衣物等可燃物着火。

如果接头很松，接触不良，通电时断时续便会发热和产生火花；接头如果没有用绝缘布包好，两个接头互相接近，往往也会造成碰线短路而产生火花，将邻近的可燃物引燃。

那么，怎样才能做到正确地连接电线呢1．剖削导线绝缘层可用剥线钳或钢丝钳剥削导线的绝缘层，也可用电工刀剖削塑料硬线的绝缘层，如图3—1所示。

用电工刀剖削塑料硬线绝缘层时，电工刀刀口在需要剖削的导线上与导线成450夹角，斜切入绝缘层，然后以250度角倾斜推削。

最后将剖开的绝缘层折叠，齐根剖削。

剖削绝缘时不要削伤线芯。

2．单股铜芯导线的直线连接和T形分支连接(1) 单股铜芯导线的直线连接先将两线头剖削出一定长度的线芯，清除线芯表面氧化层，将两线芯作X形交叉，并相互绞绕2～3圈，再扳直线头。

将扳直的两线头向两边各紧密绕6圈，切除余下线头并钳平线头末端。

(2) 单股铜芯导线的T形分支连接将剖削好的线芯与干线线芯十字相交，支路线芯根部留出约3～5mm，然后顺时针方向在干线线芯上密绕6～8圈，用钢丝钳切除余下线芯，钳平线芯末端。

3．7股铜芯导线的直线和T形分支连接(1) 7股铜芯导线的直线连接首先将两线线端剖削出约150mm并将靠近绝缘层约1/3段线芯绞紧，散开拉直线芯。

清洁线芯表面氧化层，然后再将线芯整理成伞状，把两伞状线芯隔根对叉，所示。

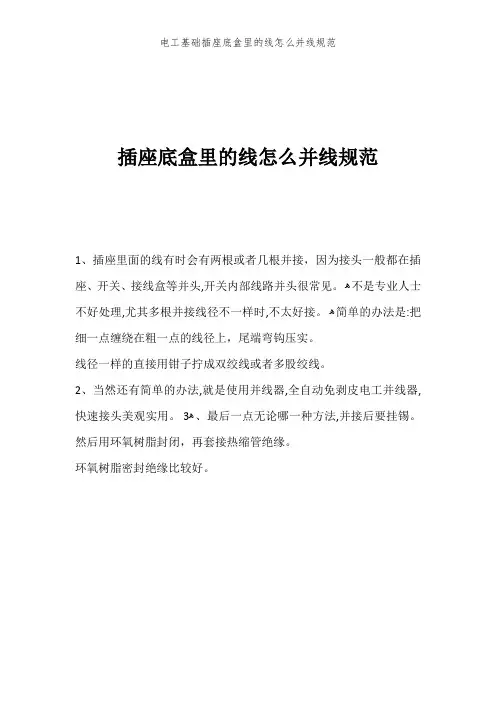

插座底盒里的线怎么并线规范
1、插座里面的线有时会有两根或者几根并接，因为接头一般都在插座、开关、接线盒等并头,开关内部线路并头很常见。

ﻫ不是专业人士不好处理,尤其多根并接线径不一样时,不太好接。

ﻫ简单的办法是:把细一点缠绕在粗一点的线径上，尾端弯钩压实。

线径一样的直接用钳子拧成双绞线或者多股绞线。

2、当然还有简单的办法,就是使用并线器,全自动免剥皮电工并线器,快速接头美观实用。

ﻫ
3、最后一点无论哪一种方法,并接后要挂锡。

然后用环氧树脂封闭，再套接热缩管绝缘。

环氧树脂密封绝缘比较好。

ﻫ
ﻫ一般电器端子都允许同时接两条线,如需并接三条线或并接的两条线不等粗不好接实,可用绞接的方法过渡,接头处应用锡焊牢并做好绝缘处理。

铜芯电线拧接法和捆绑法图解
拧接法适用于小截面单股或多股铜芯电线。

连接前吧线芯拉直，再用钳子或手把两线端头拧在一起，绞接长度不少于5圈。

（电工学习网小编温馨提醒：有条件时可以把绞接处搪锡）
铜芯截面积较大或连接电线根数较多时，或者是两根电线的股数较多时，则可采用捆绑法。

绑线应是裸铜线，其线径应与单根电线线芯相同。

绑扎长度应是单根电线线芯直径的10倍。

绑好后最好是搪焊锡，采用松香——酒精溶液作焊剂。

铜芯电线槽焊法和浇焊法
一些重要设备在制作时要求接头务必上锡。

上焊前先将线芯用电工刀背或细砂纸出去氧化层，做好接头后涂抹松香——酒精溶液。

（重庆电线电缆提示：对较粗的电线可以在开槽紫铜板上用喷灯加热烫锡焊接）
对较粗的铜电线接头也可采用浇焊法。

方法是用喷灯或炉灶在熔锡锅内先熔化相当数量的焊锡后，用勺子盛上熔化了的锡浇在接头上，浇上数次即可焊牢。

操作时要做好防护措施，以免烫伤。

铜芯电线套焊法和鼻子焊
圆导线（或矩形导线），直径在2mm以上时，可采用套焊法。

用
度过锡的薄铜皮制成的套管，其内径应与导线配合，且套管留缝，以便注入锡液，长度为导线之间的8倍左右。

将两导线的端头对插入套管，注入松香——酒精焊剂，用电铬铁焊套即妥。

（电工学习网小编提示：焊接决不可采用酸性焊剂）
较粗的电线通常采用线鼻子焊。

焊接时将铜芯电线和铜线鼻子取出氧化层，然后将线芯插铜线鼻子，放入熔锡锅浸渍数分钟，则被焊好。

常用导线的连接方法导线连接是电工作业的一项基本工序，也是一项十分重要的工序。

导线连接的质量直接关系到整个线路能否安全可靠地长期运行。

对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。

需连接的导线种类和连接形式不同，其连接的方法也不同。

常用的连接方法有绞合连接、紧压连接、焊接等。

连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。

1．绞合连接绞合连接是指将需连接导线的芯线直接紧密绞合在一起。

铜导线常用绞合连接。

（1）单股铜导线的直接连接。

小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。

图1大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。

线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。

接着将两伞状芯线相对着互相插入后捏平芯线，然后将每一边的芯线线头分作3组，先将某一边的第1组线头翘起并紧密缠绕在芯线上，再将第2组线头翘起并紧密缠绕在芯线上，最后将第3组线头翘起并紧密缠绕在芯线上。

以同样方法缠绕另一边的线头。

图6（4）多股铜导线的分支连接。

多股铜导线的T 字分支连接有两种方法，一种方法如图7所示，将支路芯线90°折弯后与干路芯线并行[见图7(a)]，然后将线头折回并紧密缠绕在芯线上即可[见图7(b)]。

图7另一种方法如图8所示，将支路芯线靠近绝缘层的约1/8芯线绞合拧紧，其余7/8芯线分为两组[见图8(a)]，一组插入干路芯线当中，另一组放在干路芯线前面，并朝右边按图8(b)所示方向缠绕4～5圈。
