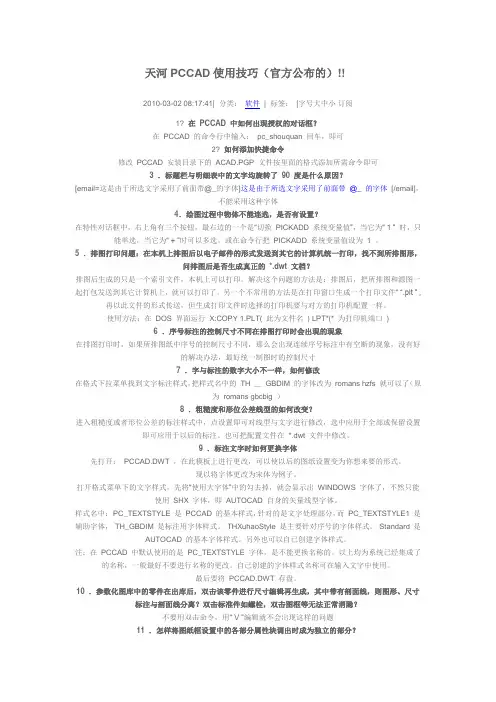

天河PCCAD常见问题

PCCAD常识1. 表述PCCAD2005的十个新增功能(新增模块必须包括在内)答：1）二维表格提取和图面文本拾取工具；2）辅助工具-“提取表格数据”功能；3）PCCAD底层支持通用消息提示框；4）辅助工具-“通用DWG浏览”功能；5）辅助工具-“批量文本查找”功能；6）辅助工具-“面积计算2”功能；7）新增模块――系列化零件设计系统 V2.08）新增模块――PCCAD批量数据提取；9）新增模块――复杂提取、报表模块；10）新增模块――复杂报表定制模块；11）新增模块――系列化零件设计定制模块；12）“超级表格”改版为“超级卡片”；13）P3DM，全新改版并进行开发。

2. 删除图纸中的序号项时，如何使其所生成的明细表项不被删除？答：编辑序号的控制项，命令为XH，在出现的“序号”窗口中不要勾选“删除关联明细”。

3. 以前版本的PCCAD中“引入外部明细表”功能可以用PCCAD2005中的哪个功能实现？答：可以用“读入DWG文件”来实现。

4. 所谓的“复杂报表”指的是什么(也就是说它可以实现哪些功能)？答：复杂提取、报表模块，可以批量提取图纸数据，批量进行统计汇总，批量生成各种设计报表卡片，自动填充卡片内所有类型区域内数据，自动进行同一批卡片的页码统计，自动进行同一类卡片页码的统计。

5. 编辑非PCCAD的图纸，标题栏、明细表的数据是否能转化为PCCAD的？用什么功能？答：可以。

用“提取表格数据”功能。

6. P3DM中的哪个功能可以实现对“一件多图”的管理？答：“同步BOM到其他”功能。

7、简述AUTOCAD与PCCAD程序分开运行的方法。

答：1、安装AUTOCAD程序后，启动该程序，在工具菜单栏中的“选项”中点选“配置”点“输出”，保存一个“123.arg”文件，退出。

2、右击AUTOCAD，出现属性对话框，在目标位置“X：\Program File\AutoCAD 2005\acad.exe”的加上：空格/P空格“X：\Program File\AutoCAD 2005\123.arg”点击确定，即可。

8、标题栏重量中是否只能显示两位小数？如何更改？答：不是。

在自定义标题栏和明细表时，重量的字段类型选为数字型，小数点位数选择您所需的数字即可。

9、粗糙度符号标注后保存文件再打开，线宽显示发现粗糙度符号变粗如何解决？答：双击（或快捷方式V）编辑某粗糙度符号，在“表面粗糙度符号”窗口中点取“设置”按钮，修改“文字”和“符号”的宽度为“默认”，然后勾选“应用于全部”，再点取“确定”即可。

如果避免以后发生类似现象，需要在“设置”中勾选“写入配置文件”。

10、怎样将图纸框设置中的各部分属性块调出时成为独立的部分？答：在绘图区点击右键菜单下的选项（或在“工具”菜单中点击选项），在出现的界面中选择选择一项，在出现的界面中将对象分组一项取消，即可。

请教：1.在装配图中标注的序号，以后再打开发现序号的大小和下面的下划线长短发生了变化，这个问题怎样解决？2.我现在使用的中文字体是gbcbig，在清华天河的明细表中显示的字体太瘦，我已经把明细表的模板文件进行了修改，也不能解决这个问题。

以下回答您的问题：1、序号大小的变化有两个原因：一个是标注序号后，图幅比例又进行了调整，这种情况您可以拖放序号的夹点重新安放合适的位置；另一个就是您在绘制完该图后，曾在绘制其它图纸时修改过序号的尺寸，这与模板没有关系，是由于尺寸设置记入了注册表，所以请尽量不要随意修改序号尺寸，保持各文件的设置统一就不会发生类似现象。

调整方式嘛还是拖动夹点或修改尺寸控制（不建议该方式）。

2、您用的是哪一版本的PCCAD？您说的问题在PCCAD2004及以前版本中是不可能修改的没，因为是程序中已固定宽度，但PCCAD2005中已可以修改（请看PCCAD 帮助中的新功能介绍），修改方法是首先查看您的明细表用的文字样式（如果您没修改，默认是PC_TEXTSTYLE），然后修改文字样式（style），选择您使用的文字样式名称（如PC_TEXTSTYLE），然后再修改“宽度比例”的值，点取“应用”，最后重新绘制明细表（MX）即可。

10、怎样将图纸框设置中的各部分属性块调出时成为独立的部分？答：在绘图区点击右键菜单下的选项（或在“工具”菜单中点击选项），在出现的界面中选择选择一项，在出现的界面中将对象分组一项取消，即可。

在出现的界面中选择选择一项，？？？？请问是哪一项啊就是点取“选择”选项页，将左下方的“选择模式”中“对象编组”取消即可。

更外也可用快捷方式：Ctrl+H请问PCCAD打印时文字为什么会出现空心？以下是PCCAD2005帮助中的“常见问题”Q4的解答：出现空心字的原因是用户在无意中修改了AutoCAD中的系统参数，修改以下两个参数即可。

textfill控制打印是否填充字体；shademode控制显示是否填充字体。

天河的标注只能精确为小数点后一位,无论改哪里都只有一位,如果要想设置为几位,咋办?AUTOCAD的标注可以任意设定啊,知道者请加我的QQ635745411,衷心感谢该问题答案见本板块置顶《PCCAD常见问题及解答(1)》中的第2条。

/read.php?tid=8698但我这里的风格保留选项框不能勾选啊！始终是灰色。

看来您使用的不是2006版本的。

是这样，在2006以前版本中，该风格保留选项框只有在进行新的尺寸时才可用，在编辑已有尺寸标注时，则不可用，即为灰色。

^_^为什么安装PCCAD2004在AutoCAD下面时，每次重新安装都要手工调用菜单，有没有什么其他好的办法？你是用AUTOCAD2004启动PCCAD2004吗？PCCAD2004是同AUTOCAD2004进行匹配的，安装后直接调用ARG配置，不用手工调用菜单的呀。

另外如果您真有如此现象，请在手工调用菜单后，手工输出配置文件（工具——选项——配置）将当前配置输出一个新配置，并可靠保存到一个固定位置，在重新安装PCCAD后，右键点击桌面的PCCAD图标，右键菜单选择“属性”，将快捷方式——目标中的ARG配置文件修改为您保存的配置文件路径及名称。

再双击启动PCCAD图标进入程序即可。

使用pccad作图，但客户要求输出2000版文件，且打开环境为纯cad，如何分解序号、粗糙度符号、焊接符号、明细表等。

谢谢!一般高版本的AUTOCAD都可以保存为低版本的格式，方法：工具——选项（options）——打开和保存——文件保存，点取下拉按钮，选择“AutoCAD 2000/LT2000 图形(*.dwg)”，然后保存文件即可。

用纯CAD完全可以打开PCCAD绘制的图纸，当然某些自定义实体是不能编辑的。

还有就是保存之前注意 PROXYSHOW 系统变量的值为1，即：显示所有代理对象的图形图像。

查看并修改该值方法：直接在命令行输入 PROXYSHOW 并回车。

PCCAD常见问题及解答(定期更新)1.PCCAD中的标注文字可以固定在尺寸线中间吗？对于已标注的尺寸，需要单独编辑（可双击直接编辑,在标注窗口中的高级选项中，在左右位置的图片上点鼠标，选文字在中间的图片，然后选中风格保留，就OK啦）。

如果希望保留文字居中的设置，打开模板 PCCAD.DWT，在该文件中将文字居中的设置进行保留，保存。

以后新建的DWG文件中，尺寸标注的文字都会居中了！2.在PCCAD中如何更改标注精度？方法：在进行标注的过程中根据命令行提示按空格修改标注文字，在“标注内容”窗口中修改精度后，点“高级”按钮，再选择“风格保留”。

以后的标注精度，就是根据你的设置进行。

注：在PCCAD2006以前版本中，只有新标注的“标准内容”窗口中，“风格保留”按钮才可用，编辑标注后弹出的窗口中该按钮是灰色的。

3.如何解决pccad鼠标中键失灵问题？应该是系统变量MBUTTONPAN 的值改变了的缘故，以下是帮助信息：类型：整数保存位置：注册表初始值： 1 控制定点设备第三按钮或滑轮的动作响应。

0 支持菜单 (.mnu) 文件定义的动作 1 当按住并拖动按钮或滑轮时，支持平移操作在命令行输入“MBUTTONPAN”，赋值1试试。

4.使用CAD2004+PCCAD2004打开原来2002画的图，结果图纸中原来的明细表变成像梯子一样的形状，拖得老远，这是怎么回事？怎样解决？需要重新定义明细表表体。

将原来的一个表体打散，然后将属性文字的位置稍微上移，再使用“系统维护工具”中的自“定义明细表表体”命令，输入以前明细表的名称，基点为右下点即定义完毕。

5.如何修改刚启动PCCAD2004里面的一些设置，如：图层、文字样式、标注样式等等？PCCAD完全支持个性化设置的，所以当然可以改。

打开PCCAD安装目录下的模板文件PCCAD.DWT，修改模板中的文字样式、标注样式、标注文字的颜色、图层颜色、图幅设置等，然后进行保存，新建的DWG文件，默认就是你设置的状态了!6.怎样解决天河PCCAD2002XP光标造成绘图区移动？这是自动漫游开启的原因，是为方便浏览图形设置的，如果不习惯（好像大多数人都有些不习惯）就关闭即可。

关闭方法，查找下拉菜单：PCCAD2002XP――捕捉浏览工具――天河智能捕捉，取消“屏幕自动漫游”前的勾选。

7.局部放大后，如何保证标注尺寸值不变？使用系统变量Dimlfac，设置比例值后，对其后使用AutoCAD的尺寸标注起作用。

用PCCAD的标注，在选择标注对象后，按空格，在“标注内容”窗口中，点取“高级”按钮，选择“局部比例标注”，设置比例即可。

若使以后的标注也使用此比例，在该窗口点取“风格保留”即可。

注意不用时，一定要关闭“局部比例标注”呀。

8.天河2004及2005的圆中心线第一次是白色怎么解决?用记事本打开PCCAD安装路径下的文件 acad.rx ，然后添加一行内容“th_JFX.arx”，保存。

重新启动PCCAD，就没问题了。

9.请问为什么每次只能选择一条线?在特性对话框中，右上角有三个按钮，最右边的一个是“切换PICKADD系统变量值”，当它为“0”时，只能单选，当它为“1”时，即显示为“+”时可以多选。

10.解决PCCAD2004内存不足问题方案。

适用机器：WINXP操作系统（由于WIN2000系统下不会有该问题）方案一：在PCCAD2004的安装路径下，删除文件 TH_AUTOSnaP.ARX （智能捕捉）。

方案二（推荐使用）：用记事本打开PCCAD2004安装路径下的 acad.rx 文件，删除其中一行文本，即 TH_AUTOSnaP.ARX ，然后保存文件即可。

11.在PCCAD中,标注尺寸孔时,如36-φ36时,即前面数字和后面数字相同时,就会显示36-φ<>,不同就无如此现象,此问题如何解决？答：通过修改标注精度解决。
