高中物理电表问题

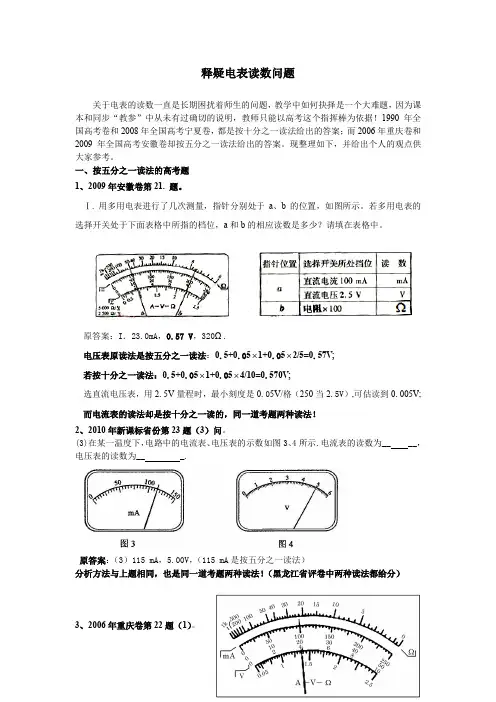

释疑电表读数问题关于电表的读数一直是长期困扰着师生的问题，教学中如何抉择是一个大难题，因为课本和同步“教参”中从未有过确切的说明，教师只能以高考这个指挥棒为依据！1990年全国高考卷和2008年全国高考宁夏卷，都是按十分之一读法给出的答案；而2006年重庆卷和2009年全国高考安徽卷却按五分之一读法给出的答案。

现整理如下，并给出个人的观点供大家参考。

一、按五分之一读法的高考题1、2009年安徽卷第21. 题。

Ⅰ. 用多用电表进行了几次测量，指针分别处于a 、b 的位置，如图所示。

若多用电表的选择开关处于下面表格中所指的档位，a 和b 的相应读数是多少？请填在表格中。

原答案：I ．23.0mA ，0.57 V ，320Ω.电压表原读法是按五分之一读法：0.5+0.05⨯1+0.05⨯2/5=0.57V;若按十分之一读法：0.5+0.05⨯1+0.05⨯4/10=0.570V;选直流电压表，用2.5V 量程时，最小刻度是0.05V/格（250当2.5V ）,可估读到0.005V; 而电流表的读法却是按十分之一读的，同一道考题两种读法！2、2010年新课标省份第23题（3）问。

(3)在某一温度下，电路中的电流表、电压表的示数如图3、4所示.电流表的读数为__ __，电压表的读数为__ _.原答案：（3）115 mA ，5.00V ，（115 mA 是按五分之一读法）分析方法与上题相同，也是同一道考题两种读法！（黑龙江省评卷中两种读法都给分）3、2006年重庆卷第22题（1）。

(1)用已调零且选择旋钮指向欧姆挡“×10”位置的多用电表测某电阻阻值，根据题22图1所示的表盘，被测电阻阻值为 Ω。

若将该表选择旋钮置于1 mA 挡测电流，表盘仍如题22图1所示，则被测电流为 mA 。

原答案： 220 Ω 0.40 mA电流表原读法是：0.4+0.02⨯0+0.02⨯0/2=0.40mA;若按十分之一读法：0.4+0.02⨯0+0.02⨯0/10=0.400mA;选直流电流表，用1mA 量程时，最小刻度是0.02mA/格（把数字10当1mA ）,可估读到0.002 mA;二、按十分之一读法的高考题1、2010年大纲全国1卷23题（4）问。

高中物理电学实验电表改装与校准专题练习(真题+模拟)电表改装与校准一、电表改装与校准1、某同学想要将内阻为98.5Ω、量程为100μA的电流表改装为欧姆表，并进行刻度和校准。

可用的器材有定值电阻R （阻值14 kΩ）、滑动变阻器R1（最大阻值1500 Ω）、滑动变阻器R2（最大阻值500 Ω）、电阻箱（0～.9 Ω）、干电池（E＝1.5 V，r＝1.5 Ω）、红、黑表笔和导线。

1)欧姆表设计将图a中的实物连线组成欧姆表。

欧姆表改装好后，滑动变阻器R接入电路的电阻应为14.5 kΩ；滑动变阻器选R1.2)刻度欧姆表表盘通过计算，对整个表盘进行电阻刻度，如图b所示。

表盘上a、b处的电流刻度分别为25和75，则a、b处的电阻刻度分别为7.25 kΩ、21.75 kΩ。

3)校准红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向15 kΩ处；将红、黑表笔与电阻箱连接，记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量。

若校准某刻度时，电阻箱旋钮位置如图c所示，则电阻箱接入的阻值为11.5 kΩ。

2、某同学想要将一量程为250 μA的微安表改装为量程为20 mA的电流表。

该同学测得微安表内阻为1200 Ω，经计算后将一阻值为R的电阻与该微安表连接，进行改装。

然后利用一标准毫安表，根据图a所示电路对改装后的电表进行检测（虚线框内是改装后的电表）。

1)连线根据图a和题给条件，将图b中的实物连线。

2)量程问题当标准毫安表的示数为16.0 mA时，微安表的指针位置如图c所示。

由此可以推测出所改装的电表量程不是预期值，而是25 mA。

3)问题原因产生上述问题的原因可能是R值计算错误，接入的电阻偏小。

4)改进方法要达到预期目的，无论测得的内阻值是否正确，都不必重新测量，只需要将阻值为R的电阻换为一个阻值为5R的电阻即可。

其中k＝5.________Ω.2)现用一标准电压源对改装电压表的两个量程进行校准，校准时需选取的刻度为0.5 V、1.0 V、1.5 V、2.0 V、2.5 V、3.0 V.电池的电动势为1.5 V，内阻忽略不计.则滑动变阻器R 应选用最大阻值为________Ω的规格，R1R2R3中应选用阻值分别为________Ω、________Ω、________Ω的规格．3)若定值电阻R1因损坏而阻值变为无穷大，利用图中的电路可以判断出损坏的电阻．图中的d点应和接线柱________(填“b”或“c”)相连．判断依据是：__________________________________________________ ______________________.题目5：某同学改装和校准毫安表的电路图如图(a)所示，其中虚线框内是毫安表的改装电路。

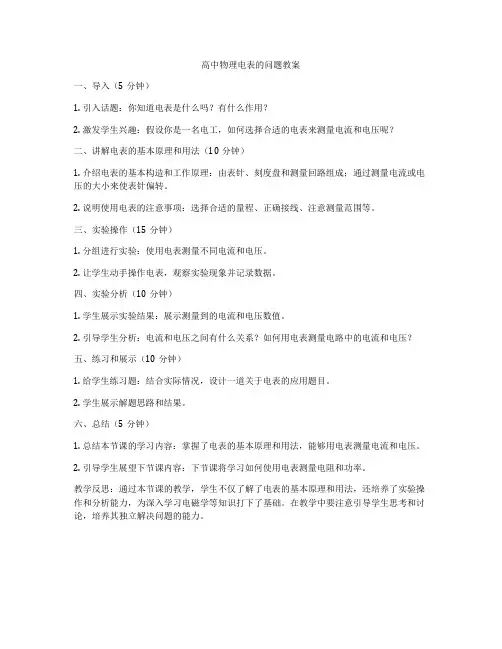

高中物理电表的问题教案
一、导入（5分钟）
1. 引入话题：你知道电表是什么吗？有什么作用？
2. 激发学生兴趣：假设你是一名电工，如何选择合适的电表来测量电流和电压呢？
二、讲解电表的基本原理和用法（10分钟）
1. 介绍电表的基本构造和工作原理：由表针、刻度盘和测量回路组成；通过测量电流或电压的大小来使表针偏转。

2. 说明使用电表的注意事项：选择合适的量程、正确接线、注意测量范围等。

三、实验操作（15分钟）
1. 分组进行实验：使用电表测量不同电流和电压。

2. 让学生动手操作电表，观察实验现象并记录数据。

四、实验分析（10分钟）
1. 学生展示实验结果：展示测量到的电流和电压数值。

2. 引导学生分析：电流和电压之间有什么关系？如何用电表测量电路中的电流和电压？
五、练习和展示（10分钟）
1. 给学生练习题：结合实际情况，设计一道关于电表的应用题目。

2. 学生展示解题思路和结果。

六、总结（5分钟）
1. 总结本节课的学习内容：掌握了电表的基本原理和用法，能够用电表测量电流和电压。

2. 引导学生展望下节课内容：下节课将学习如何使用电表测量电阻和功率。

教学反思：通过本节课的教学，学生不仅了解了电表的基本原理和用法，还培养了实验操作和分析能力，为深入学习电磁学等知识打下了基础。

在教学中要注意引导学生思考和讨论，培养其独立解决问题的能力。

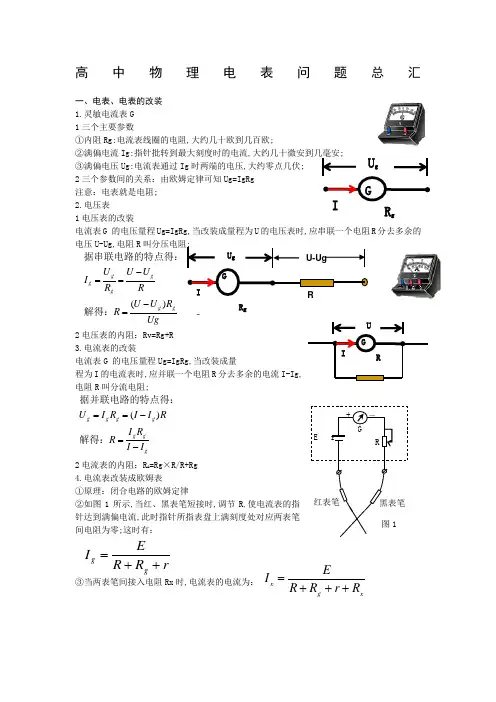

高中物理电表问题总汇一、电表、电表的改装 1.灵敏电流表G 1三个主要参数①内阻Rg:电流表线圈的电阻,大约几十欧到几百欧;②满偏电流Ig:指针批转到最大刻度时的电流,大约几十微安到几毫安;③满偏电压Ug:电流表通过Ig 时两端的电压,大约零点几伏;2三个参数间的关系：由欧姆定律可知Ug=IgRg注意：电表就是电阻;2.电压表 1电压表的改装电流表G 的电压量程Ug=IgRg,当改装成量程为U 的电压表时,应串联一个电阻R 分去多余的电压U-Ug,电阻R 叫分压电阻;2电压表的内阻：Rv=Rg+R3.电流表的改装电流表G 的电压量程Ug=IgRg,当改装成量程为I 的电流表时,应并联一个电阻R 分去多余的电流I-Ig,电阻R 叫分流电阻;2电流表的内阻：R A =Rg ×R/R+Rg 4.电流表改装成欧姆表①原理：闭合电路的欧姆定律②如图1所示,当红、黑表笔短接时,调节R,使电流表的指针达到满偏电流,此时指针所指表盘上满刻度处对应两表笔间电阻为零;这时有： ③当两表笔间接入电阻Rx 时,电流表的电流为：()g ggg g g U U U I R R U U R R Ug-==-=据串联电路的特点得：解得：G R g I U g U g G R g I gU-UgR ()g g g g g gg U I R I I R I R R I I ==-=-据并联电路的特点得：解得：I-I UGR Ig g E I R R r =++x g xEI R R r R =+++G+－RE r红表笔 黑表笔 图1当Rx 改变时,Ix 随着改变,将电流表表盘上Ix 处表上对应的Rx 值,就构成了欧姆表; ④中值电阻：欧姆表的内阻即为中值电阻R 中＝R 内＝R+Rg+r 因Ix 与Rx 不是线性关系,欧姆表表盘刻度不均匀; 二、滑动变阻器的两种接法 1.限流接法 如图2所示; 用电器Rx 的电压调节范围：电路消耗的总功率为：EI 限流接法的选用原则： ①测量时电路中的电流或电压没有要求从零开始连续调节, 只在小范围内变化,且待测电阻Rx 与R 接近时;②电源的放电电流或滑动变阻器的额定电流太小,不能满足分压接法的要求时; ③两种方法都满足时优先选用限流接法; 2.分压接法 如图3所示 ①Rx 电压调节范围0≤Ux ≤E;②开关闭合前,P 应在a 端;分压接法的选用原则：①测量时要求电流或电压从零开始连续调节时; ②待测电阻Rx 远大于R,且要求电压变化范围较大时;③采用限流接法时,电路中实际电压或电流的最小值仍超过Rx 的额定值或电表量程时; 三、电阻的测量1.伏安法测电阻 1原理：部分电路的欧姆定律;2电流表外接法,如图4所示; 误差分析：产生误差的原因：电压表V 分流;适用于测小阻值电阻,即Rx 远小于Rv 时;G+ －RE r红表笔 黑表笔 Rx(0)x ERxU E r Rx R ≤≤=+R P a S E图2 S a REP 图3 VA R 待图4 V V X V A V X A VU R R U R R I R R I I =<+-测真＝＝3电流表内接法,如图5所示; 误差分析：产生误差的原因：电流表A 分压;适用于测大阻值电阻,即Rx 远大于R A 时; 4内、外接法的选用原则 ①计算临界电阻： 若Rx>R 0,待测电阻为大电阻,若Rx<R 0,待测电阻为小电阻,用外接法即大电阻,内接法；小电阻,外接法;大内小外;②试触法确定内外接法：在不知道R V 、R A 、R X 的大致值时,可用试触法,如图6所示触头分别接触a 、b 两点：若V 变化大,说明A 分压大,应用外接法；若A 变化大说明V 分流大,应用内接法;例1：某同学欲测一电阻Rx 的阻值约为300Ω可供选择的仪器有：电流表A1,量程10mA;电流表A 2,量程0.6A;电压表V 1,量程3V;电压表V 2,量程15V ；电源电动势为4.5V;请同学们按图接好电路,闭合S 1后,把开关S 2拨至a 时,发现两电表的指针偏转的角度都在满偏的4/5处；再把开关S 2拨至b 时,发现其中一个电表的指针偏转几乎不变,另一个电表的指针偏转的角度在满偏的3/4处；该同学在实验中所选电压表的量程为所选电流表的量程为 Rx 的测量值为 ;2.安安法测电阻若电流表内阻已知,则可当作电流表、电压表及定值电阻来使用. 1如图7所示,当两电表所能测得的最大电压接近时,如果已知A 1的内阻R 1,则可测得A 2的内阻R 2=I 1R 1/I 2.2如图8所示,当两电表的满偏U A2U A1时,A 1串联一电阻R 1,同样则可测得R 2的内阻R 2=I 1R 1+R 0/I 2.例 2.用以下器材测量一待测电阻的阻值,器材如下：电流表A 1量程250mA,内阻r 1=5Ω;标准电流表A 2量程300mA,内阻r 2约为5Ω;待测电阻R 1阻值约为100Ω；滑动变阻器R 2最大阻值为10Ω；电源E 电动势约为10V,内阻r 约为1Ω；开关S,导线若干;1要求方法简捷,并能测多组数据,画出实验电路原理图,并表明代号; 2实验中,需要直接测量的物理量是用测的量表示待测电阻R 1的阻值的计算公式是 3.伏伏法测电阻若电压表内阻已知,1如图9所示,当两电表的满偏电流接近时,如果 已知V 1的内阻R 1,则可测得V 2的内阻R 2=U 2R 1/U 1.V V AX A A A U U U R R R R I I-=+>测真＝＝R 待0R =12如图10所示,当两电表的满偏电流I V2I V1时,V 1并联一电阻R 0,同样则可测得R 2的内阻为 例 3.用以下器材测量一待测电阻Rx 的阻值900～1000Ω：电源E 电动势约为9V,有一定内阻；电压表V1量程1.5V,内阻r 1=750Ω;电压表V 2量程5V,内阻r 2约为2500Ω;滑动变阻器R 最大阻值为100Ω；开关S,导线若干;1测量中要求电压表的读数不小于量程的1/3,试画出实验中测量电阻Rx 的几种原理图; 2若电压表V 1的读数为U 1,V 2的读数为U 2,则用已知量和测的量表示待测电阻Rx 的阻值的计算公式是：4.电阻箱或定值电阻当电表用1电阻箱作电压表用,如图11所示：可测得电流表A 2的内阻R 2＝I 1-I 2R/I 2图中电阻箱R 可测得电压为I 1-I2R2电阻箱作电流表用如图12所示,若已知R 及R V,则测得干路电流为：5.比较法测电阻如图13所示,测得电阻箱R 1的阻值及A 1表、A 2表的示数I1、I 2,可得Rx=I 2R 1/I 1.若考虑电表内阻的影响,则：I 1Rx+R A1=I 2R 1+R A26.替代法测电阻如图14所示,①S 接1,调节R 2,读出电流表示数为I ； ②S 接2,保持R 2不变,调节电阻箱R 1,使电流表示数也为I; 由上可得：R X =R 1该方法的优点是消除了电表内阻对测量结果的影响,缺点是电阻箱内阻不可以连续调节;7.半偏法测电阻1半偏法测电流表内阻方法一：如图15所示,测电流表G 的内阻： ①将电阻箱R 的电阻调到0； ②闭合S 调节R 0,使电流表G 达到满偏电流I 0；③保持R 0不变,调节R 使电流表G 示数为I0/2；④由上可得R G =R注意：当R G R 0时,测量误差小,此方法适合测大阻值电流表内阻,且测量值偏大; 方法二：如图16所示测量电流表A 的内阻 ①断开S 2,闭合S 1,调节R 0,使A 表满偏为I 0; ②保持R 0不变,闭合S 2,调节R,使电流表读数为I 0221110U R U U R R =+I R③由上得R A =R注意：当R 0R A 时,测量误差小,此方法适合测小阻值电流表内阻,且测量值偏小; 电源电动势宜大一些; 2半偏法测电压表内阻方法一：如图17所示,测电压表V 的内阻：①闭合S,将电阻箱R 的电阻调到R 1时,测得电压表示数为U 1； ②调节电阻箱阻值为R 2,使电压表V 的示数为U 1/2； 由上可得R V =R 2-2R 1 方法二：如图18所示,测电压表V 的内阻： ①将滑动变阻器的画片P 滑到最右端,电阻箱R 的阻值调到最大； ②闭合S 1、S 2,调节R 0,使电压表示数指到满刻度；③打开S 2,保持R 0不变,调节R,使电压表示数指到满刻度的一半；④由上可得R V =R8.欧姆表测电阻,如图19所示：①机械调零 ②选档 ③欧姆调零 ④测电阻Rx. ⑤改换档位 ⑥重新欧姆调零 ⑦测电阻注意：待测电阻的读数应为表盘读数乘以倍数,指针应指在表盘刻度的1/3～2/3的部分,否则需换挡,换挡后需重新欧姆调零;9.消除电表内阻对测量结果的影响例4.伏安法测电阻电路由于电表内阻的影响,不论电表内接还是外借都存在系统误差,为消除系统误差而设计的补偿电路如图所示,完成下列实验步骤并写出待测电阻Rx 的表达式;①先将S 1闭合; ②将S 2与1闭合,调节R,读出电压表读数U 1,安培表读数I 1③———————————————————— ④根据上述测量结果,算出Rx ＝———————四、实物图连线要求：导线不能有交叉、分支,导线必须接在接线柱上；电表的正负极与电源的正负极不能接错;例5.为了测量一个“12V 、5W ”的小灯泡的不同电压下的功率,给定了以下器材：电源：12V,内阻不计；电流表：0~0.6A,0~3A,内阻可忽略； 电压表：0~3V,0~15V,内阻很大； 滑动变阻器；阻值范围0~20Ω,允许最大电流1A ； 开关一个,导线若干; 实验时要求加在灯泡两端的电压可从0V 调到12V.① 请在右框中画出实验电路图.②按画出的电路图,在下面图3的实物图上连接.1E r=0③某位同学测得小灯泡的伏安特性曲线如图4所示;某次测量时,电流表指针位置如图5所示,电流表读数为 A,此时小灯泡的实际功率为 W;练习:1.有甲乙两个不同的电流表,每个表的指针偏转与电流成正比且刻度均匀;把阻值为R 1的电阻与甲表串联,阻值未知的另一电阻与乙表串联,把改装后的甲、乙两个电流表串联,接到电路A 、B 的两端,如图5—41所示,发现甲、乙两表的指针偏转格数分别是n 1、n 2,然后将这两个表并联,再接到电路A 、B 的两端,如图5—42所示,发现甲、乙两表的指针偏转格数分别是n 3、n 4,试求电阻R 2的阻值;2.两只完全相同的灵敏电流表改装成量程不同的电压表V 1、V 2,如果将两表串联起来后去测某一线路的电压,则两只表A ．读数相同B ．指针偏转的角度相同练习1图图5—41R 1R 2乙甲2· R 1甲R 2乙·C ．量程大的电压表读数大D ．量程大的电压表读数小3.一个分压电阻串联到电压表上,使电压表的量程扩大为原来的n 倍,另一分压电阻R 2串联到同一电压表上,量程扩大到原来的m 倍,如果把这两个电阻并联之后再串联到电压表上,为此时电压表的量程扩大了几倍4．用半偏法测电阻时,可变电阻R 既可用电位器,也可以用电阻箱,而可变电阻R /只能采用电阻箱,其原因是___________________________;5．用半偏法测电阻时,在调节电流表指针半偏时,要保持R 的阻值不变,其原因是________________________________;6．如果某电流表的内阻为R g Ω,满偏电流为I g μA,要把它改装为一个UV 的电压表,需要________联一个阻值为________Ω的电阻；如果要把它改装为一个IA 的电流表,则应该____联一个阻值为_____Ω的电阻;7．用半偏法测得的电流表的内阻与其真实值相比是A.偏大B.偏小C.相等D.有时偏大,有时偏小 8．按如图5—5所示的电路进行实验时,如果R 调为9900Ω时,电表指在满刻度300μA 处;当R /调为90Ω时电流指在半满偏,则：①电流表的内阻R g =______Ω;②若将此电表改为3伏特的电压表,则应将电流表与电阻______联,电阻箱的取值应为_______Ω③用此改装表去测电压时,如果指针在150μA 的位置,则所测电压读数为_______V; 9．如图5—6所示是测定电流表内电阻的电路图,电流表的内阻约在100Ω左右,满偏电流为500μA,用电池做电源;实验室配有的可变电阻为： A ．电阻箱,阻值范围为0~10Ω B ．电阻箱,阻值范围为0~9999Ω图5—6图5—5C ．电位器,阻值范围为0~200ΩD ．电位器,阻值范围为0~20Ω在上述备有的可变电阻中,电路图的R 应该选用_____,R /应该选用_____;填写字母代号 某同学进行的实验步骤如下：①先将R 的阻值调到最大,合上S 1,调节R 的阻值,使电流表的指针偏转到满刻度; ②合上S 2,调节R 和R /的阻值,使电流表的指针偏转到满刻度的一半; ③记下R /的阻值;指出上述实验步骤中有什么错误：______________________________;练习答案提示1.解析：第一种情况中,由于两表串联,因此它们的读数相等,即有I 1=I 2;设甲乙两表指针每偏转一格,表示的电流分别为I 01、I 02,则有：02220111I n I I n I ===--------①对于第二种情况下,甲乙两表的读数分别为I 3、I 4则有：02440133,I n I I n I ==20241013R I n R I n =------------②两式相比得：224113n R n n R n =,可解得： 411322n n Rn n R = 2.解析：两个电流表改装成电压表之后,因为其量程不同,所以它们所串联的电阻的大小也不相同,即改之后的两表的内阻不同,量程大的内阻大;两个改装之后的电压表串联在一起测电压,根据串联电路的特点,每个表两端的电压与其内阻成正比,即两表的读数与其内阻成正比,所以量程大的电压表读数大;电压表的指针偏转的角度与流过电压表的电流有关,具体的说是与流过原电流表的电流有关,现在因为两个电压表是串联的,根据串联电路的特点可知,流过两电压表的电流相等,即流过电压表内部的电流表的电流相等,所以指针偏转的角度是相等的;两表的读数不同而指针偏转的角度相同的原因是两表盘的刻度不同;3.解析：设原电压表的内阻为R V ,原来的量程为U,满偏电流为I,则有： V IR U = --------------------①串联上分压电阻R 1时,有： nU R R I V =+)(1------② 串联上分压电阻R 2时,有： mU R R I V =+)(2-----③ R 1、R 2并联之后再串联到电压表上时,有： kU R R R R R I V =++)(2121----④把VR UI =带入②③④式可得： V V R n R R n R )1(,)1(21-=-=-----⑤ V R k R R R R )1(2121-=+-----------⑥ 解⑤⑥两式可得：21-+-=n m mn k4．答案：由于半偏法中可变电阻R /的读数就是电流表的内阻,所以R /必须能读数;5．答案：为了使电路中的总电流保持不变; 6．答案：串联,ggg I R I U -610,并联,gg g I I R I -6107．答案：B8．答案：①90 ②串联,9910 ③1.509．答案：D 、B,在步骤②中应该只调节R /,不应该调节R;习题答案例1、3V 、10mA 、320Ω例2、答案：1原理图如图所示;2设两电流表A 1和A 2的读数为I 1、I 2,待测电阻R 1阻值的计算公式为：例3、答案：1原理图如图所示：2待测电阻R X 阻值的计算公式为：例4、答案：③将S 2与2闭合,调节R,读出电压表读数U 2,电流表读数I 2④例5、答案：①电路图如右图所示②电流表选0.6A 量程,电压表选15V 量程 ;实物图连接如下图所示： ③0.40 2.411121I R r I I =-2111U U Rx r U -=1212x U U R I I =-。

多用电表【学习目标】1．了解欧姆表的内部结构和刻度特点。

2．了解多用电表的基本结构，学会使用多用电表测量电压、电流和电阻。

3．会用多用电表测量二极管的正、反向电阻，判断二极管的正、负极。

【要点梳理】要点一、欧姆表1．内部构造：欧姆表是由电流表改装而成的，它的内部主要由表头、电源和调零电阻组成．2．基本原理欧姆表是根据闭合电路欧姆定律制成的，它的原理如图所示，G 是电流表（表头），内阻为g R ，满偏电流g I ，电池的电动势为E ，内阻为r ，电阻R 是可变电阻，也叫调零电阻．（1）当红、黑表笔相接时（如图甲所示），相当于被测电阻0x R =，调节R 的阻值，使g g E I r R R=++，则表头的指针指到满刻度，所以刻度盘上指针指在满偏处定为刻度的零点，g r R R ++（）是欧姆表的内阻．（2）当红、黑表笔不接触时（如图乙所示），相当于被测电阻x R =∞，电流表中没有电流，表头的指针不偏转，此时指针所指的位置是刻度的“∞”点．（3）当红、黑表笔间接入被测电阻x R 时（如图丙所示），通过表头的电流g xE I r R R R =+++．改变x R ，电流I 随着改变，每个x R 值都对应一个电流表，在刻度盘上直接标出与I 值对应的x R ，就可以从刻度上直接读出被测电阻的阻值．（4）当g R R R r =++时，12g I I =，指针半偏，令欧姆表内阻g R R R r =++内，则当指针半偏时，表盘的中值电阻g R R R R r ==++中内．要点诠释：（1）当欧姆表未接入电阻，处于断路状态，即x R →∞时，电路中没有电流，指针不偏转，故刻度盘最左端为∞处．故当电路接入电阻后如果偏角很小。

表明被测电阻阻值较大．（2）当欧姆表表笔直接相连，即0x R =时，表路中电流最大．指针偏满，故电阻零刻度在最右端满偏电流处．（3）x R 与I 是非线性关系，故电阻挡表盘刻度不均匀．从表盘上看，“左密右疏”，电阻零刻度是电流最大刻度，电阻“∞”刻度是电流零刻度．要点二、多用电表1．功能：多用电表又叫“万用表”，是一种集测量交流与直流电压、电流和电阻等功能于一体的测量仪器，它们共用一个表头．由于它具有用途多、量程广、使用方便等优点，在科学实验、生产实践中得到广泛应用．2．外部结构：如图所示是一种多用电表外形图，表的上上半部分为表盘，下半部分是选择开关，周围标有测量功能的区域及量程．将选择开关旋转到电流挡，多用电表内的电流表电路就被接通，选择开关旋转到电压挡或电阻挡，表内的电压表电路或欧姆表电路就被接通．在不使用时，应把选择开关旋到OFF 挡，或交流电压最高挡．要点诠释：除了机械式多用电表，还有数字式多用电表．数字电表的测量值以数字形式直接在液晶显示屏上显示，使用方便．数字式多用电表内部装有电子电路，这样可以使电表对被测电路的影响减到最小，同时还可具有多种其他功能．要点三、 实验：练习使用多用电表使用多用电表前应先检查其机械零件．若一开始指针不正对电流的零刻度，应调节多用电表的机械零点调节旋钮，使指针正对零刻度．1．用多用电表测量小灯泡的电压（1）将功能选择开关旋到直流电压挡．（2）根据待测电压的估计值选择量程．如果难以估测待测电压值，应按照从大到小的顺序，先将选择开关旋到最大量程上试测，然后根据测量出的数值，重新确定适当的量程再进行测量．（3）测量时，用红、黑测试笔使多用电表跟小灯泡L并联，注意使电流从“+”插孔流人多用电表，从“－”插孔流出多用电表，检查无误后再闭合开关S，如图所示．（4）根据挡位所指的量程以及指针所指的刻度值，读出电压表的示数．2．用多用电表测量通过小灯泡的电流（1）多用电表直流电流挡在电流表原理相同，测量时应使电表与待测电路串联．（2）红表笔插入“+”插孔，黑表笔插入“－”插孔．测量时，使电流从红表笔流入（即红表笔与电源正极相接的一端），从黑表笔流出（即黑表笔与电源负极相接的一端）．如图所示．（3）多用电表直流电流挡是毫安挡，不能测量比较大的电流．（4）测电流时，选择适当的量程，使表针偏转尽量大一些，测量结果比较准确．要点诠释：无论测电流还是测电压，都应使指针偏转尽量大一些，测量结果较准确．3．用多用电表测量定值电阻（1）首先根据估测电阻的大小选合适挡位，通常按大量程挡向小量程挡顺序选择；（2）电阻调零：两表笔短接，调整调零电阻，使指针指到最大电流处或0Ω处；（3）测量读数：读数时要乘倍率．（4）用毕选择开关拨离欧姆挡，一般旋至交流电压最高挡或“OFF”挡上．要点诠释：○1每次换挡后均要重新欧姆调零．○2被测电阻要与电源等其他元件断开．○3要合理选择挡住（即倍率），使指针尽可能指在中值刻度附近，以减少测量误差．4．用多用电表测量二极管的正反向电阻（1）二极管的单向导电性○1晶体二极管是用半导体材料制成的，它有两个极，一个叫正极，一个叫负极，它的符号如图：○2晶体二极管具有单向导电性（符号上的箭头表示允许电流通过的方向）．当给二极管加正向电压时，它的电阻很小，电路导通（如图甲所示）；当给二极管加反向电压时，它的电阻很大，电路截止（如图乙所示）．（2）欧姆表中电流的方向多用电表做欧姆表用时，电表内部的电源接通，电流从欧姆表的黑表笔流出，经过被测电阻，从红表笔流入．（3）测二极管的正、反向电阻○1测正向电阻”的位置上，将红表笔插入“+”插孔，黑表用多用电表的欧姆挡，量程拨到“10Ω笔插入“－”插孔，然后两表笔短接进行电阻挡调零后，将黑表笔接触二极管的正极，红表R（如图甲所示）．笔接触二极管的负极，稳定后读取示数乘上倍率求出正向电阻1○2测反向电阻 将多用电表的选择开关旋至高倍率的欧姆挡（例如“1000Ω ”），变换挡位之后，需再次把两笔短接调零，将黑表笔接触二极管的负极，红表笔接触二极管的正极，稳定后读取示数乘上倍率（例如1000）求出反向电阻2R （如图乙所示）．要点诠释：（1）当1R 与2R 相差很大时，说明二极管质量较好；当1R 与2R 相差较小时，说明二极管质量不好．如果1R 和2R 均较小，可能二极管短路；如果1R 与2R 均较大，可能二极管断路．（2）实际使用二极管时要辨明它的正、负极．要点四、多用电表的测量原理和使用1．多用电表的测量原理（1）测直流电流和直流电压的原理这一原理实际上是电路的分流和分压原理，按照下图，将其中的转换开关接1或者2时测直流电流，接3或4时测直流电压，转换开关接5时，测电阻。

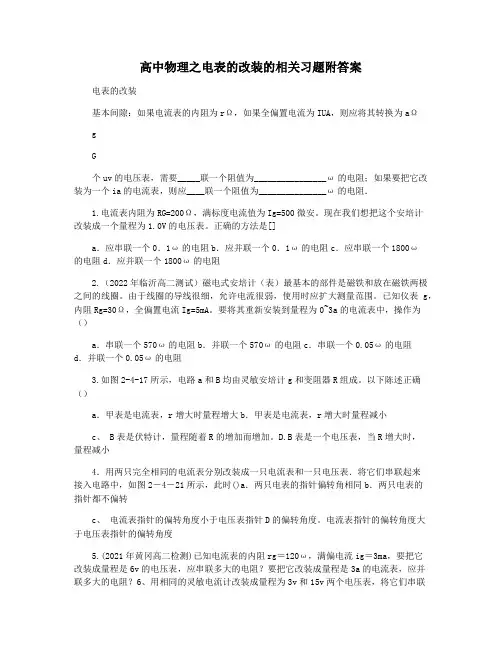

高中物理之电表的改装的相关习题附答案电表的改装基本间隙：如果电流表的内阻为rΩ，如果全偏置电流为IUA，则应将其转换为aΩgG个uv的电压表，需要_____联一个阻值为________________ω的电阻；如果要把它改装为一个ia的电流表，则应____联一个阻值为_______________ω的电阻．1.电流表内阻为RG=200Ω，满标度电流值为Ig=500微安。

现在我们想把这个安培计改装成一个量程为1.0V的电压表。

正确的方法是[]a．应串联一个0．1ω的电阻b．应并联一个0．1ω的电阻c．应串联一个1800ω的电阻d．应并联一个1800ω的电阻2.（2022年临沂高二测试）磁电式安培计（表）最基本的部件是磁铁和放在磁铁两极之间的线圈。

由于线圈的导线很细，允许电流很弱，使用时应扩大测量范围。

已知仪表g，内阻Rg=30Ω，全偏置电流Ig=5mA。

要将其重新安装到量程为0~3a的电流表中，操作为（）a．串联一个570ω的电阻b．并联一个570ω的电阻c．串联一个0.05ω的电阻d．并联一个0.05ω的电阻3.如图2-4-17所示，电路a和B均由灵敏安培计g和变阻器R组成。

以下陈述正确（）a．甲表是电流表，r增大时量程增大b．甲表是电流表，r增大时量程减小c、 B表是伏特计，量程随着R的增加而增加。

D.B表是一个电压表，当R增大时，量程减小4．用两只完全相同的电流表分别改装成一只电流表和一只电压表．将它们串联起来接入电路中，如图2－4－21所示，此时()a．两只电表的指针偏转角相同b．两只电表的指针都不偏转c、电流表指针的偏转角度小于电压表指针D的偏转角度。

电流表指针的偏转角度大于电压表指针的偏转角度5.(2021年黄冈高二检测)已知电流表的内阻rg＝120ω，满偏电流ig＝3ma，要把它改装成量程是6v的电压表，应串联多大的电阻？要把它改装成量程是3a的电流表，应并联多大的电阻？6、用相同的灵敏电流计改装成量程为3v和15v两个电压表，将它们串联接人电路中，指针偏角之比为______，读数之比________。

图10-5教师：______ 学生：______ 时间:_____年_____月____日____段例1、 用伏安法测量一个定值电阻的器材规格如下： 待测电阻R x 〔约100 Ω〕;直流电流表〔量程0~10 mA 、内阻50 Ω〕; 直流电压表〔量程0~3 V 、内阻5 kΩ〕; 直流电源〔输出电压4 V 、内阻不计〕； 滑动变阻器〔0~15 Ω、允许最大电流1 A 〕； 开关1个,导线若干.根据器材的规格和实验要求画出实验电路图.[审题]本题只需要判断测量电路、控制电路的接法,各仪器的量程和电阻都已经给出,只需计算两种接法哪种合适.[解析]用伏安法测量电阻有两种连接方式,即电流表的内接法和外接法,由于R x ＜vAR R ,故电流表应采用外接法.在控制电路中,若采用变阻器的限流接法,当滑动变阻器阻值调至最大,通过负载的电流最小,I min =xARR R E++=24 mA＞10 mA,此时电流仍超过电流表的量程,故滑动变阻器必须采用分压接法.如图10-5所示. [总结]任一种控制电路必须能保证电路的安全,这是电学实验的首要原则 ,限流接法虽然简洁方便,但必须要能够控制电路不超过电流的额定值,同时,能够保证可获取一定的电压、电流X 围,该题中,即便控制电流最小值不超过电流表的量程,因滑动变阻器全阻值相对电路其它电阻过小,电流、电压变化X 围太小,仍不能用限流接法. 例2、 在某校开展的科技活动中,为了要测出一个未知电阻的阻值R x ,现有如下器材：读数不许的电流表A 、定值电阻R 0、电阻箱R 1、滑动变阻器R 2、单刀单掷开关S 1、单刀双掷开关S 2、电源和导线.⑴画出实验电路图,并在图上标出你所选用器材的代码. ⑵写出主要的实验操作步骤.[解本测量仪器是电压表和电流表,当惟独一个电表〔或者给定的电表不能满足要求时〕,可以用标析] ⑵ 验电路如右图所示.⑵①将S 2与R x 相接,记下电流表指针所指位置.②将S 2与R 1相接,保持R 2不变,调节R 1的阻值,使电流表的指针指在原位置上,记下R 1的值,则R x ＝R 1.例3、用以下器材测量一待测电阻R x 的阻值〔900～1000Ω〕： 电源E ,具有一定内阻,电动势约为9.0V ； 电压表V 1,量程为1.5V ,内阻r 1＝750Ω； 电压表V 2,量程为5V ,内阻r 2＝2500Ω；课 题电学实验经典题型分析滑动变阻器R ,最大阻值约为100Ω； 单刀单掷开关K ,导线若干.测量中要求电压表的读数不小于其量程的1/3,试画出测量电阻R x 的一种实验电路原理图. [解析]如图所示例4用以下器材测量一待测电阻的阻值.器材〔代号〕与规格如下： 电流表A 1〔量程250mA ,内阻r 1为5Ω>；标准电流表A 2〔量程300mA ,内阻r 2约为5Ω〕； 待测电阻R 1〔阻值约为100Ω〕；滑动变阻器R 2〔最大阻值10Ω〕； 电源E 〔电动势约为10V ,内阻r 约为1Ω〕；单刀单掷开关S ,导线若干.⑴要求方法简捷,并能测多组数据,画出实验电路原理图,并标明每一个器材的代号. ⑵需要直接测量的物理量是_______,用测的量表示待测电阻R 1的计算公式是R 1＝________.[解析] ⑴实验电路图如图所示.⑵两电流表A 1、 A 2的读数为I 1、I 2和电流表A 1的内阻为r 1,待测电阻R 1的阻值的计算公式是：11211r I I I R -= 例5有一电阻R x ,其阻值在100～200Ω之间,额定功率为0.25W .要用伏安法较准确地测量它的阻值,实验器材有： 安培表A 1,量程为50mA ,R A 1=100Ω安培表A 2,量程为1A ,R A 2=20Ω电压表V 1,量程为5V ,R V 1=10kΩ电压表V 2,量程为15V , R V 2=30kΩ变阻器R 1,变阻X 围0～20Ω ,2A 变阻器R 2,变阻X 围0～1000Ω,1A 9V 电源,电键,导线.⑴实验中应选用的电流表、电压表、变阻器分别是：. ⑵画出所用实验电路图.[解析]⑴允许通过电阻中电流可能的最大值由：R I P 2=得,mA I mA I 503521==.因为电阻可能为200Ω,所以通过被测电阻的电流的最大值可能是35mA ,应用电流表的示数来控制通过电阻的电流,因此,电流表应选A 1.又因为RU P 2=,所以V U VU 1.7521==.因为电阻可能为100Ω,所以允许加在电阻两端的电压的最大值可能是5V ,应用电压表的示数来控制加在电阻两端的电压,因此电压表应选V 1.因为R 1＜R 2,且2A ＞35mA , 所以应选变阻器R 1.因为R 1＜R x 所以滑动变阻器连接方式应选用分压电路.因为xR <VAR R , 所以应选用外接电路.⑵实验所用电路如图所示例6〔从下表中选取出适当的实验器材,设计一电路来测量电流表A 1的内阻r 1,画在下面的方框中,要求方法简捷,有尽可能高的精确度,并能测出多组数据.器材<代号> 规格 电流表〔A 1〕 量程10mA,内阻r 1待测〔约40Ω〕 电流表〔A 2〕 量程500μA,内阻r 2=750Ω 电压表〔V〕 量程10V,内阻r 3=10kΩ 电阻〔R 1〕 阻值约100Ω,作保护电阻用 滑动变阻器〔R 2〕 总阻值约50Ω 电池〔E〕 电动势1.5V,内阻很小 电键〔S〕 导线若干[解析]要测量电流表A 1的内阻,按常规思想应用伏安法,将电压表并联在待测电流表两端,但根据本题所提供的仪器,我们可以首先肯定,在本实验中不可能用到电压表,因为电源的电动势惟独 1.5V,而电压表的量程为10V,最多不到满偏的1/6,用它来读数误差太大,因此该实验能用到的电表只可能用两块电流表.两块电流表有可能串联,也有可能并联,但题目中电流表A 2的内阻r 2已知,因此将两电流表并联,根据并联规律I 1r 1=I 2r 2可求出电流表A 1的内阻r 1=122IrI .加在电流表两端的电压最大值U m =I m r 2=0.375V,而滑动变阻的最大阻值惟独50Ω,如果将滑动变阻器接成限流,会超过电流表的量程,将它们烧坏.如果仅仅将滑动变阻器接成份压,滑动变阻器可调节的X 围很小,惟独全长的1/4,这样测量的次数比较少.故应将定值电阻R 1接在干路上用作限流,电路图如图所示. 例7 〔20##全国Ⅰ、Ⅲ〕现要测量某一电压表 的内阻.给定的器材有：待测电压表 〔量程2V,内阻约4k Ω〕,电流表 〔量程1.2mA,内阻约500Ω〕；直流电源E 〔电动势约2.4V,内阻不计〕；固定电阻3个：R 1=4000Ω,R 2=10000Ω,R 3=15000Ω；电键S 与导线若干.要求测量时两电表指针偏转均超过其量程的一半.⑴试从3个固定电阻中选用1个,与其它器材一起组成测量电路,并画出测量电路的原理图.〔要求电路中各器材用题中给定的符号标出.〕⑵电路接通后,若电压表读数为U ,电流表读数为I ,则电压表内阻R V =_________. [解析]⑴实验电路如图所示,若选用电阻R 1,则并联电阻并R ＝2000Ω,电压表读数U ＝mAR Er并+·R 并＝50020004.2+×2000＝1.92＞1V ,电流表读数I ＝mA＋rR E 并＝50020004.2+＝0.00096A ＝0.96mA ＞0.6mA,R 1符合要求,同理可得R 2、R 3不符合要求,故选R 1.⑵电路接通后,通过R 1的电流I 1＝1R U ,则通过电压表的电流为I 2＝I －I 1＝I －1R U ,所以电压表的内阻R V ＝2IU＝11RUR I U－ [备考提示]本题涉与实验器材选取和电路设计等,对考生的分析综合能力提出了较高要求,解答此类试题必须根据测量要求和所提供的器材,由仪表的选择原则和基本规律为分析的入手点.V V mA R 1 SEVmA[变式题]例8〔20##全国Ⅱ〕现要测定一个额定电压4V 、额定功率1.6W 的小灯泡〔图中用错误!表示〕的伏安特性曲线.要求所测电压X 围为0.1V ～4V .现有器材：直流电源E 〔电动势 4.5V ,内阻不计〕,电压表 〔量程4.5V ,内阻约为4×104Ω〕,电流表 〔量程250mA,内阻约为2Ω〕,电流表 〔量程500mA,内阻约为1Ω〕,滑动变阻器R 〔最大阻值约为30Ω〕,电键S,导线若干.如果既要满足测量要求,又要测量误差较小,应该选用的电流表是,下面两个电路应该选用的是.[解析]在测量小灯泡的伏安曲线时,由于题目要求电压X 围为0.1V ～4V ,因此滑动变阻器采用分压式接法.根据估算通过小灯泡的额定电流为I =0.4A,因此电流表应该选用 .在伏安法测量过程中,由于 临界电阻Ω==200V A R R R 大于小灯泡电阻,因此应该选择电流表外接法即选择甲电路进行测量.例9、用右图所示的电路,测定一节干电池的电动势和内阻.电池的内阻较小,为了防止在调节滑动变阻器时造成短路,电路中用一个定值电阻R 0起保护作用.除电池、开关和导线外,可供使用的实验器材还有： （a ） 电流表〔量程0.6A 、3A 〕； （b ） 电压表〔量程3V 、15V 〕（c ） 定值电阻〔阻值1Ω、额定功率5W 〕 （d ） 定值电阻〔阻值10Ω,额定功率10W 〕（e ） 滑动变阻器〔阴值X 围0--10Ω、额定电流2A 〕 （f ） 滑动变阻器〔阻值X 围0-100Ω、额定电流1A 〕那末〔1〕要正确完成实验,电压表的量程应选择V,电流表的量程应选择A ； R 0应选择Ω的定值电阻,R 应选择阻值X 围是Ω的滑动变阻器.（2）引起该实验系统误差的主要原因是.[解析]〔1〕3,0.6,1,0～10.〔2〕由于电压表的分流作用造成电流表读数总是比电池实际输出电流小.由于电源是一节干电池〔1.5V 〕,所选量程为3V 的电压表；估算电流时,考虑到干电池的内阻普通几Ω摆布,加之保护电阻,最大电流在0.5A 摆布,所以选量程为0.6A 的电流表；由于电池内阻很小,所以保护电阻不宜太大,否则会使得电流表、电压表取值X 围小,造成的误差大；滑动变阻器的最大阻值普通比电池内阻大几倍就好了,取0～10Ω能很好地控制电路中的电流和电压,若取0～100Ω会浮现开始几乎不变最后蓦地变化的现象.关于系统误差普通由测量工具和所造成测量方法造成的,普通具有倾向性,总是偏大或者偏小.本实验中由于电压表的分流作用造成电流表读数总是比测量值小,造成E 测<E 真,r 测<r 真. 例10、某同学在实验室测定一节干电池的电动势和内阻,实验室中有如下器材： A ．待测干电池 B ．电流表G 〔0~3mA,内电阻r 1=20Ω〕 C ．电流表A 〔0~0.6A,内电阻r 2=0.20〕D ．滑动变阻器甲〔最大阻值10Ω〕 E ．滑动变阻器乙〔最大阻值100Ω〕 F ．定值电阻R 1=100Ω G ．定值电阻R 2=500Ω H ．定值电阻R 3=1.5k Ω 开关、导线.由于没有电压表,为此他设计了如图所示的电路完成为了实验要求的测量.①为了方便并能较准确测量,滑动变阻器应选,定值电阻应选用.〔填写定值电阻前的序号〕V A 2 A 1 A 2②若某次测量中电流表G 的示数为I 1,电流表A 的示数为I 2；改变滑动变阻器的位置后,电流表G 的示数为I 1′,电流表A 的示数为I 2′.则可知此电源的内电阻测量值为r =,电动势测量值为E=.[解析] 干电池的电动势和内阻的测量,普通需要电流表和电压表.由于题中没有电压表,故需要将电流表G 改装为电压表,且改装后电压表的量程应该达到1.5V,则总电阻为1.55003VmA=Ω,故定值电阻应选用的序号为G 的电阻,而滑动变阻器应选用阻值较小的D ；②在两次测量过程中,通过电源的电流是两只电表的电流之和,则根据全电路欧姆定律有12112()()E I R r I I r =+++,1212()()E I R r I I r '''=+++解之,得()11211212I I r R r I I I I '-=+''+--, ()2112211212I I I I E R r I I I I ''-=+''+-- [例11]某同学通过查找资料自己动手制作了一个电池.该同学想测量一下这个电池的电动势E 和内电阻r ,但是从实验室只借到一个开关、一个电阻箱〔最大阻值为9.999Ω,科当标准电阻用〕 一只电流表〔量程RI =0.6A,内阻0.1gr =Ω〕和若干导线.①请根据测定电动势E 内电阻r 的要求,设计图4中器件的连接方式,画线把它们连接起来. ②接通开关,逐次改变电阻箱的阻值R , 读处与R 对应的电流表的示数I,并作记录 当电阻箱的阻值 2.6R =Ω时,其对应的电流表的示数如图5所示.处理实验数据时.首先计算出每一个电流值I 的倒数1I ;再制作R-1I 坐标图,如图6所示,图中已标注出了〔1,R I〕的几个与测量对应的坐标点,请你将与图5实验数据对应的坐标点也标注在图6中上. ③在图6上把描绘出的坐标点练成图线. ④根据图6描绘出的图线可得出这个 电池的电动势E=V,内电阻r =Ω解析：根据闭合电路欧姆定律,测量电源的电动势和内电阻,需要得到电源的路端电压和通过电源的电流,在本实验中没有电压表,但是可以用电阻箱和电流表串联充当电压表,测量电源的路端电压,通过电流表的电流也是通过电源的电流,所以只需要将电流表和电阻箱串联接在电源两端即可.实物图的连接如答图4所示.由闭合电路欧姆定律有：E =I〔R+r+r g 〕,解得：)(1g r r IE R +-⋅=,根据R-1/I 图线可知：电源的电动势等于图线的斜率,内阻为纵轴负方向的截距减去电流表的内阻.答案：① 见答图4 ②见答图6 ③见答图6 ④1.5〔1.46~1.54〕；0.3〔0.25~0.35〕 [例12]某同学为了较精确的测量一阻值约为20Ω的电阻R x 的阻值.①在以下备选器材中电流表应选__________,电压表应选_______,变阻器应选_________.〔只填写器材对应的字母代号〕 电源E 〔电动势3 V 、内阻可忽稍不计〕 电流表A 1〔量程50 mA,内阻约12Ω〕 电流表A 2〔量程3 A,内阻约0.12 Ω〕电压表V 1〔量程3 V,内阻约3 kΩ〕 电压表V 2〔量程15 V,内阻约15 kΩ〕滑动变阻器R 1〔0～10Ω,允许最大电流2.0 A 〕滑动变阻器R 2〔0～1000 Ω,允许最大电流0.5 A 〕 定值电阻R 〔30Ω,允许最大电流1.0A 〕 开关与导线若干②请在方框中画出实验电路图〔要求直接测量量的变化X 围尽可能大一些,所选器材用对应符号标出〕. ③若某次测量中,电压表读数为U ,电流表读数为I ,则计算待测电阻的阻值表达式为Rx ＝________________. [解析]测量电阻的阻值普通利用伏安法,电压表显然应选量程为 3 V 的V 1；根据欧姆定律容易求得电路中的最大电流150xEI mA R==,显然超过了电流表A 1 50 mA 的量程,但电流表A 2的量程又太大,故我们可以将定值电阻R 〔30Ω〕与待测电阻R x 相串联,此时电路中的最大电流60xEI mA R R==+,利用电流表A 1测量电流即可.由于要求直接测量量的变化X 围尽可能大一些,故只能采用分压电路,且滑动变阻器使用电阻较小的R 1.最后我们确定电流表的解法：由于此时电路的临界电阻0123190AxVR R R k R R ==⨯=Ω>+,则应该利用电流表的外接法.由此得到实验电路图如图所示,当电压表读数为U ,电流表读数为I ,则计算待测电阻的阻值表达式x UR R I=-.[例13]现有器材：量程为10.0mA 、内阻约30Ω-40Ω的电流表一个,定值电阻R 1=150Ω,定值电阻R 2=100Ω,单刀单掷开关K,导线若干.要求利用这些器材测量一干电池〔电动势约1.5V〕的电动势. 〔1〕按要求在实物图上连线.〔2〕用已知量和直接测得量表示的待测电动势的表达式为E =,式中各直接测得量的意义是： .[解析]根据提供的器材,可任取一个定值电阻与电流表、干电池、开关接成一个串联电路,用欧姆定律建立方程组进行测量.但在本题中,电流表量程为10.0mA,干电池的电动势约为1.5V,如果把定值电阻R 1与电流表、干电池、开关接成一个串联电路,则回路中总电阻约为180Ω,回路中电流约为 1.5V /180Ω=8.3mA,而如果把定值电阻R 2与电流表、干电池、开关接成一个串联电路,,则回路中总电阻约为130Ω,回路中电流约为 1.5V /130Ω=11.5mA,显然,该电流已超过电流表的量程.考虑到实验的可行性,此时用定值电阻R 2与R 1串联即可,故有如下解答： 〔1〕连图：左图只用R 1接入电路；右图用R 1和R 2串联接入电路.<连线如图> 〔2〕设I 1是外电阻为R 1时的电流,I 2是外电阻为R 1和R 2串联时的电流,则有11AE I R R r =++,212AEI R R R r=+++ 解之,可解得干电池电动势为：12212I IE R I I =-.[例14]某同学在实验室测定一节干电池的电动势和内阻,实验室中有如下器材： A ．待测干电池 B ．电流表G 〔0~3mA,内电阻r 1=20Ω〕 C ．电流表A 〔0~0.6A,内电阻r 2=0.20〕D ．滑动变阻器甲〔最大阻值10Ω〕 E ．滑动变阻器乙〔最大阻值100Ω〕 F ．定值电阻R 1=100ΩA R 滑GG ．定值电阻R 2=500Ω H ．定值电阻R 3=1.5k Ω 开关、导线.由于没有电压表,为此他设计了如图所示的电路完成为了实验要求的测量.①为了方便并能较准确测量,滑动变阻器应选,定值电阻应选用.〔填写定值电阻前的序号〕②若某次测量中电流表G 的示数为I 1,电流表A 的示数为I 2；改变滑动变阻器的位置后,电流表G 的示数为I 1′,电流表A 的示数为I 2′.则可知此电源的内电阻测量值为r =,电动势测量值为E=.[解析] 干电池的电动势和内阻的测量,普通需要电流表和电压表.由于题中没有电压表,故需要将电流表G 改装为电压表,且改装后电压表的量程应该达到 1.5V,则总电阻为1.55003VmA=Ω,故定值电阻应选用的序号为G 的电阻,而滑动变阻器应选用阻值较小的D ；②在两次测量过程中,通过电源的电流是两只电表的电流之和,则根据全电路欧姆定律有12112()()E I R r I I r =+++,1212()()E I R r I I r '''=+++解之,得()11211212I I r R r I I I I '-=+''+--, ()2112211212I I I I E R r I I I I ''-=+''+--. [例15]小灯泡灯丝的电阻会随温度的升高而变大.某同学为研究这一现象,用实验得到如下数据〔I和U 分别表示小灯泡上的电流和电压〕：〔1〕在左下框中画出实验电路图. 可用的器材有：电压表、电流表、滑线变阻器〔变化X 围0-10Ω〕、电源、小灯泡、电键、导线若干.〔2〕在右图中画出小灯泡的U-I 曲线.〔3〕某电池的电动势是1.5V,内阻是2.0Ω.将本题中的灯泡接在该电池两端,小灯泡的实际功率是多少？[解析]〔1〕为了作出小灯泡的U-I 曲线,必须采用分压的方法；而因为小灯泡的电阻比较小,故采用电流表的外接法,实验电路图见下图.〔2〕小灯泡的U-I 曲线首先用描点法作出各个点,利用圆滑的曲线连接即可得到下图.〔3〕作出Ir E U -=图线,可得小灯泡工作电流为0.35安,工作电压为0.80伏,因此小灯泡实际功率为==UI P 0.28瓦. [例16]在在测定金属的电阻率的实验中,用螺旋测微器测量金属丝直径时的刻度位置如图所示,用米尺测量金属丝的长度l =0. 810 m ．金属丝的电阻大约为4Ω,先用伏安法测出金属丝的电阻,然后根据电阻定律计算出该金属材料的电阻率． <1>从图中读出金属丝的直径为mm .<2>在用伏安法测定金属丝的电阻时,除被测电阻丝外,还有如下供选择的实验器材： A．直流电源：电动势约4.5 V,内阻很小； B.电流表A 1：量程0～0.6 A,内阻0. 125Ω; C．电流表A 2：量程0～3. 0 A,内阻0. 025Ω; D．电压表V ：量程0～3 V,内阻3 k Ω; E.滑动变阻器R 1：最大阻值10Ω； F.滑动变阻器R 2：最大阻值50Ω; G．开关、导线等．在可供选择的器材中,应该选用的电流表是,应该选用的滑动变阻器是.<3>根据所选的器材,在如图所示的方框中画出实验电路图． <4>若根据伏安法测出电阻丝的电阻为R x =4. 1Ω,则这种金属材料的电阻率为Ω·m.〔保留二位有效数字〕[解析]<1>从螺旋测微器主尺读出0.5 mm ,再从游尺读出mm 01.0502.2⨯,故金属丝的直径为0.522mm .< 2>电路中的最大电流A REI x75.0==,显然超过了电流表A 1 0.6 A 的量程,但电流表A 2的量程又太大,故电流表应该选用A 1,由于滑动变阻器R 1最大阻值为10Ω,比被测电阻丝的电阻大,且容易调整,所以采用限流电路即可. 由于此时电路的临界电阻Ω>Ω≈=4200VAR R R ,故电流表采用外解法.<3〕实验电路如图所示<4>利用电阻定律S l R ρ=,则==lRSρ 1.1×10-6Ω·m. [例17]在测定一节干电池的电动势和内电阻的实验中,备有下列器材：A．待测的干电池〔电动势约为1.5V,内电阻小于1.0Ω> B．电流表G〔满偏电流3mA,内阻Rg=10Ω> C．电流表A<0～0.6A,内阻0.1Ω>D．滑动变阻器R 1<0～20Ω,10 A>E.滑动变阻器R 2<0～200Ω,l A> F．定值电阻R 0 <990Ω>G．开关和导线若干<1>某同学发现上述器材中虽然没有电压表,但给出了两个电流表,于是他设计了如图所示中甲的〔a>、<b>两个参考实验电路,其中合理的是图所示的电路；在该电路中,为了操作方便且能准确地进行测量,滑动变阻器应选〔填写器材前的字母代号〕．<2>图乙为该同学根据〔1>中选出的合理的实验电路利用测出的数据绘出的I 1—I 2图线〔I 1为电流表G 的示数,I 2为电流表A 的示数〕,则由图线可以得被测电池的电动势E=V,内阻r=Ω. [解析]本题中测定干电池的电动势和内电阻需要用电压表和电流表,由于题中只给了两个电流表,故可以通过改装来实现.因为定值电阻R 0=990Ω,则电流表G 与之串联较好,所以合理的是b 图所示的电路,滑动变阻应选D ； 根据全电路欧姆定律容易得到 12()gE I R R I r =++,即120ggr EI I R R R R=-+++ 由I 1—I 2图线可以看出,图线与纵轴的交点为1.48mA ,即01.48gEmA R R=+,故电动势E=1.48V ；又因为图线的斜率121.48 1.250.770.3I k I ∆-===∆,即010000.77gr R R =+,故0.77r =Ω.[例18]如图10-3所示,滑动变阻器电阻最大值为R ,负载电阻R 1=R ,电源电动势为E ,内阻不计.〔1〕当K 断开,滑动头c 挪移时,R 1两端的电压X 围是多少？ 〔2〕当K 闭合,滑动头c 挪移时,R 1两端的电压X 围是多少？ 〔3〕设R 的长度ab =L ,R 上单位长度的电阻各处相同,a 、c 间 长度为x ,当K 接通后,加在R 1上的电压U 1与x 的关系如何？[审题]电键断开或者闭合导致电路浮现两种截然不同的控制电路：限流和分压,把握限流和分压电路的原理是关键[解析]〔1〕若K 断开,则该控制电路为滑动变阻器的限流接法,故2E≤U 1≤E〔2〕若K 闭合,则该控制电路为滑动变阻器的分压接法,故0≤U 1≤E〔3〕U 1=I R 并,R 并=R LR x RLR x +⋅,I =L R x L R E )(-+并 得：U 1=Lx x L ELx +-22[总结]该题考察两种控制电路的原理即两者获取的控制电压X 围不同[例19]用伏安法测量某一电阻R x 阻值,现有实验器材如下：待测电阻R x 〔阻值约5 Ω,额定功率为1 W〕；电流表A 1〔量程0~0.6 A,内阻0.2 Ω〕;电流表A 2〔量程0~3 A,内阻0.05 Ω〕;电压表V 1〔量程0~3 V,内阻3 k Ω〕;电压表V 2〔量程0~15 V,内阻15 kΩ〕;滑动变阻器R 0〔0~50 Ω〕,蓄电池〔电动势为6 V〕、开关、导线.为了较准确测量R x 阻值,电压表、电流表应选________,并画出实验电路图. [审题]该题要求选择实验仪器、测量电路与控制电路,因为滑动变阻器的全阻值大于被测电阻R x ,故首先考虑滑动变阻器的限流接法[解析]由待测电阻R x 额定功率和阻值的大约值,可以计算待测电阻R x 的额定电压、额定电流的值约为U =51⨯≈PR V ≈2.2 V,I =5/1/≈R P A=0.45 A.则电流表应选A 1,电压表应选V 1. 又因30002.0⨯=⨯VAR R =24.5 Ω＞R x ,则电流表必须外接.因为滑动变阻器的全阻值大于被测电阻R x ,故首先考虑滑动变阻器的限流接法,若用限流接法,则被测电阻R x 上的最小电流为I min =5056+=+R E E x=0.11 A ＜I 额,因该实验没有对电流、电压的调节X 围未作特殊要求,故用限流电路.电路如图10-4所示.[总结]滑动变阻器全阻值相对待测电阻较大,用分压接法不便于调节,故限流接法是首选,只要能保证安全且有一定的调节X 围即可.[例20]用伏安法测量一个定值电阻的器材规格如下：待测电阻R x 〔约100 Ω〕;直流电流表〔量程0~10 mA 、内阻50 Ω〕;直流电压表〔量程0~3 V 、内阻5 kΩ〕;直流电源〔输出电压4 V 、内阻不计〕；滑动变阻器〔0~15 Ω、允许最大电流1 A 〕；开关1个,导线若干.根据器材的规格和实验要求画出实验电路图. [审题]本题只需要判断测量电路、控制电路的接法,各仪器的量程和电阻都已经给出,只需计算两种接法哪种合适.[解析]用伏安法测量电阻有两种连接方式,即电流表的内接法和外接法,由于R x ＜vA R R ,故电流表应采用外接法.在控制电路中,若采用变阻器的限流接法,当滑动变阻器阻值调至最大,通过负载的电流最图10-4小,I min =xARR R E++=24 mA＞10 mA,此时电流仍超过电流表的量程,故滑动变阻器必须采用分压接法.如图10-5所示.[总结]任一种控制电路必须能保证电路的安全,这是电学实验的首要原则 ,限流接法虽然简洁方便,但必须要能够控制电路不超过电流的额定值,同时,能够保证可获取一定的电压、电流X 围,该题中,即便控制电流最小值不超过电流表的量程,因滑动变阻器全阻值相对电路其它电阻过小,电流、电压变化X 围太小,仍不能用限流接法. [例21]图10-7为用伏安法测量一个定值电阻阻值的实验所需器材实物图,器材规格如下： 〔1〕待测电阻R x 〔约100Ω〕 〔2〕直流电源〔输出电压4V,内阻可不计〕 〔3〕直流毫安表〔量程0~10mA,内阻50Ω〕 〔4〕直流电压表〔量程0~3V,内阻5KΩ〕〔5〕滑动变阻器〔阻值X 围0~15Ω,允许最大电流1A〕 〔6〕电键一个,导线若干条根据器材的规格和实验要求,在实物图上连线.并用并用↓〞标出在闭合电键前,变阻器的滑动触点应处的正确位置.[审题]本题不要求选择仪器,只是对已有的仪器进行电路的选择合成,从一定程度上降低了难度,由已知条件,待测电阻与电压表阻值相差较多,滑动变阻器阻值相对较小.[解析]因滑动变阻器阻值小于待测电阻R x 的阻值,所以滑动变阻器应选用分压接法；待测电阻与电表相比,R x 的阻值和电压表的阻值相差较多,所以应选用安培表外接电路,实物连接如图10-8所示.滑动变阻器分压接法时,在闭合电键前,变阻器的滑动触点应置于使负载电压为零处,如图箭头所示. [总结]〔1〕设计测量电阻的电路必须考虑两个方面,首先要确定滑动变阻器是分压电路还是限流电路,再考虑是安培表外接电路还是安培表内接电路. 〔2〕连接实物图时,应该先干路,再支路.滑动变阻器分压接法是要注意电键能控制全电路电流,即断开电键后,电路中无电学仪器仍处于通电状态,电键对支路不起作用是滑动变阻器分压接法时时常浮现的错误.[例22]某电压表的内阻在20～50K Ω之间,现要测量其内阻,实验室提供下列可选用的器材:待测电压表V <量程3V >,电流表A 1<量程200μA >,电流表A 2<量程5mA >,电流表A 3<量程0.6A >,滑动变阻器R <最大阻值1kΩ>,电源E <电源电压为4V >,开关S .<1>所提供的电流表中应选用<填字母代号>.<2>为了尽量减小误差,要求多测几组数据,试在图10-9方框中画出符合要求的实验电路<其中电源和开关与连线已画出>.[审题]测量电压表的内阻,从已知条件看,需测量通过电压表的电流,因此,需估算通过电压表的最大电流来判断所用电流表的量程.同时,滑动变阻器的全阻值远小于电压表内阻,控制电路应采用分压接法.[解析]电压表的示数等于通过电压表的电流与本身内阻的乘积,估算电路中的最大电流为所以应选电流表A 1,与电压表串联在电路中.滑动变阻器的电阻远小于电压表内阻.如果用滑动变阻器连成限流电路,一则它对电路的调控作用很不明显,二则是待测电压表分得的最小电压约为图10-7图10-8 图10-9。

多用电表与欧姆表的使用----高中物理模块典型题归纳（含详细答案）一、单选题1.用多用表测直流电压U、直流电流I和电阻R时，若红表笔插入多用表的正（+）插孔，黑表笔插入多用表的负（﹣）插孔，则（）A.测U、I时，电流从红表笔流入多用表，测R时电流从红表笔流出多用表B.测U、I时，电流从红表笔流出多用表，测R时电流从红表笔流入多用表C.测U、I时，电流从红表笔流入多用表，测R时电流从红表笔流入多用表D.测U、I时，电流从红表笔流出多用表，测R时电流从红表笔流出多用表2.如图是一个将电流表改装成欧姆表的电路示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度处，现用该表测一未知电阻，指针偏转到满刻度的处，则该电阻的阻值为（）A.16RB.10RC.5RD.4R3.如图为多用电表的内部结构图，开关s接____时，电表作为较小量程的电流表使用．（）A.1B.2C.4D.64.如图所示，电流表事先已经接好，拿电压表的K接线柱去分别试触b、c两点，电流表示数分别为0.04A和0.03A，电压表示数分别为2.9V和3V．则待测电阻的真实值应为（）A.比100Ω略大一些B.比100Ω略小一些C.比72.5Ω略大一些D.比72.5Ω略小一些5.关于欧姆表及其使用中的问题，下列说法中正确的是（）A.接欧姆表内电源负极的应是黑表笔B.换挡后，都要重新调节调零电阻，使指针指到满刻度C.表盘刻度最左边所表示的电阻阻值的零D.表盘上所标明的电阻阻值刻度是均匀的6.如图所示为一个多量程多用电表的简化电路图．单刀多掷开关S可以与不同接点连接．下列说法正确的是（）A.当S接1或2时为直流电流档，接1时量程较小B.当S接1或2时为直流电压档，接1时量程较大C.当S接3或4时为直流电流档，接3时量程较大D.当S接5或6时为直流电压档，接5时量程较小7.多用表欧姆档内部等效简化电路图正确的是（）A. B. C. D.8.用多用电表的欧姆档测量一晶体二极管的正向和反向电阻，指针偏转情况如图甲、乙所示．图中a、b是多用表的两个插孔，c、d是多用表的两支表笔．由图示的情况可知（）A.a是“+”插孔，c是红表笔B.a是“+”插孔，c是黑表笔C.b是“+”插孔，d是红表笔D.b是“+”插孔，d是黑表笔9.晶体二极管是电子电路中的常用元件，用多用电表欧姆挡可粗略测量它的好坏。

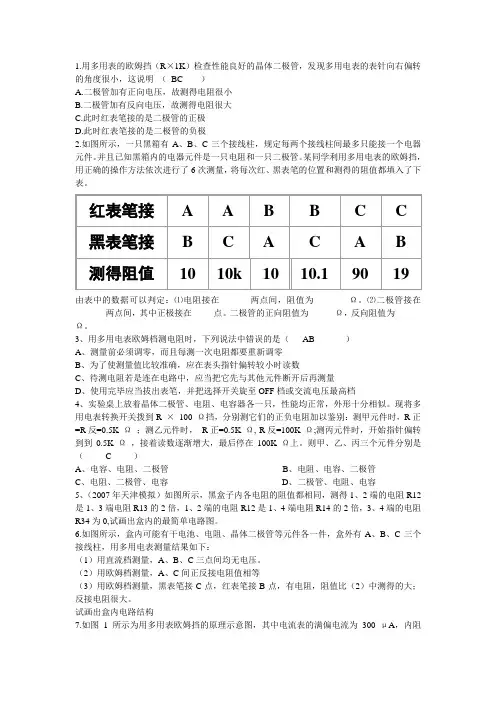

1.用多用表的欧姆挡（R×1K）检查性能良好的晶体二极管，发现多用电表的表针向右偏转的角度很小，这说明（BC ）A.二极管加有正向电压，故测得电阻很小B.二极管加有反向电压，故测得电阻很大C.此时红表笔接的是二极管的正极D.此时红表笔接的是二极管的负极2.如图所示，一只黑箱有A、B、C三个接线柱，规定每两个接线柱间最多只能接一个电器元件。

并且已知黑箱内的电器元件是一只电阻和一只二极管。

某同学利用多用电表的欧姆挡，用正确的操作方法依次进行了6次测量，将每次红、黑表笔的位置和测得的阻值都填入了下表。

红表笔接 A A B B C C黑表笔接 B C A C A B测得阻值1010k 1010.190 19由表中的数据可以判定：⑴电阻接在_______两点间，阻值为________Ω。

⑵二极管接在_______两点间，其中正极接在_____点。

二极管的正向阻值为______Ω，反向阻值为______Ω。

3、用多用电表欧姆档测电阻时，下列说法中错误的是（AB ）A、测量前必须调零，而且每测一次电阻都要重新调零B、为了使测量值比较准确，应在表头指针偏转较小时读数C、待测电阻若是连在电路中，应当把它先与其他元件断开后再测量D、使用完毕应当拔出表笔，并把选择开关旋至OFF档或交流电压最高档4、实验桌上放着晶体二极管、电阻、电容器各一只，性能均正常，外形十分相似。

现将多用电表转换开关拨到R ×100 Ω挡，分别测它们的正负电阻加以鉴别：测甲元件时，R正=R反=0.5K Ω；测乙元件时，R正=0.5K Ω, R反=100K Ω;测丙元件时，开始指针偏转到到0.5K Ω，接着读数逐渐增大，最后停在100K Ω上。

则甲、乙、丙三个元件分别是（ C ）A、电容、电阻、二极管B、电阻、电容、二极管C、电阻、二极管、电容D、二极管、电阻、电容5、（2007年天津模拟）如图所示，黑盒子内各电阻的阻值都相同，测得1、2端的电阻R12是1、3端电阻R13的2倍，1、2端的电阻R12是1、4端电阻R14的2倍，3、4端的电阻R34为0,试画出盒内的最简单电路图。

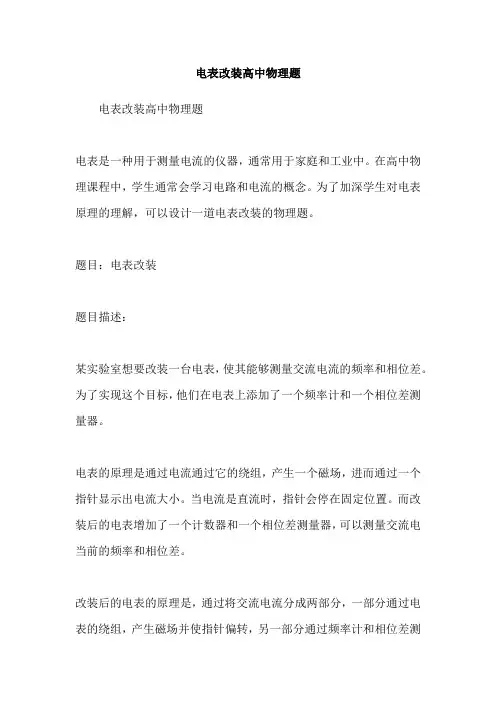

电表改装高中物理题
电表改装高中物理题
电表是一种用于测量电流的仪器，通常用于家庭和工业中。

在高中物理课程中，学生通常会学习电路和电流的概念。

为了加深学生对电表原理的理解，可以设计一道电表改装的物理题。

题目：电表改装
题目描述：
某实验室想要改装一台电表，使其能够测量交流电流的频率和相位差。

为了实现这个目标，他们在电表上添加了一个频率计和一个相位差测量器。

电表的原理是通过电流通过它的绕组，产生一个磁场，进而通过一个指针显示出电流大小。

当电流是直流时，指针会停在固定位置。

而改装后的电表增加了一个计数器和一个相位差测量器，可以测量交流电当前的频率和相位差。

改装后的电表的原理是，通过将交流电流分成两部分，一部分通过电表的绕组，产生磁场并使指针偏转，另一部分通过频率计和相位差测
量器进行测量。

题目要求：
1. 请说明为什么改装后的电表可以测量交流电流的频率和相位差。

2. 请解释改装后的电表的工作原理，并说明频率计和相位差测量器的工作原理。

3. 如果一台交流电源的频率为50 Hz，相位差为0度，则在改装后的电表上会显示什么数值？
扩展：
1. 可以要求学生通过计算和实验，验证改装后电表的准确性和灵敏度。

2. 可以让学生进一步思考，如果要测量交流电的电压，如何改装电表。

通过这道题目，学生不仅可以巩固对电流、交流电和频率的理解，还可以了解电表的工作原理和改装后的应用。

同时，通过扩展部分的要
求，可以培养学生的实验设计和创新思维能力。

改装电表的偏角、读数和校准问题例析一、偏角和读数问题表头改装成大量程电流表需要并联分流电阻，分流电阻越小，分流越多，量程越大；表头改装成电压表需要串联分压电阻， 分压电阻越大，分得的电压越大，量程越大．然后再根据电路的串并联知识分析即可。

例题 1：四个相同的小量程电流表(表头)分别改装成两个电流表A 1、A 2 和两个电压表 V 1、V 2.已知电流表A 1 的量程大于 A 2 的量程, 电压表V 1 的量程大 V 2 的量程,改装好后把它们按图示接入电路, 则()A. 电流表 A 1 的读数大于电流表 A 2 的读数B. 电流表 A 1 的偏转角小于电流表 A 2 的偏转角C. 电压表 V 1 的读数小于电压表 V 2 的读数D. 电压表 V 1 的偏转角等于电压表 V 2 的偏转角试题分析：A. 电流表 A 1 的量程大于电流表 A 2 的量程,故电流表 A 1 的电阻值小于电流表A 2 的电阻值,并联电路中,电阻小的支路电流大,故电流表 A 1 的读数大于电流表 A 2 的读数，故 A 正确；B. 两个电流表的表头是并联关系，电压相同，故偏转角度相等， 故 B 错误；C. 电压表 V 1 的电阻值大于电压表 V 2 的电阻值,故电压表 V 1 的读数大于电压表 V 2 的读数，故 C 错误；D. 两个电压表的表头是串联关系，电流相等，故偏转角度相等， 故 D 正确；故选 A. D.例题 2：用两个相同的小量程电流表,分别改装成了两个量程不同的大量程电流表 A 1、A 2,若把 A 1、A 2 分别采用串联或并联的方式接入电路,如图(a)、(b)所示,则闭合开关后,下列有关电表的示数和电表指针偏转角度的说法正确的是( )A. 图(a)中的 A 1、A 2 的示数相同B. 图(a)中的 A 1、A 2 的指针偏角相同C. 图(b)中的 A 1、A 2 的示数和偏角都不同D. 图(b)中的 A 1、A 2 的指针偏角相同试题分析：A. 图(a)中的 A1、A2并联，表头的电压相等，电流相等，指针偏转的角度相同，量程不同的电流表读数不同，量程大的电流表示数大，故 A 错误，B 正确。

改装电表的偏角、读数和校准问题例析一、偏角和读数问题表头改装成大量程电流表需要并联分流电阻，分流电阻越小，分流越多，量程越大；表头改装成电压表需要串联分压电阻， 分压电阻越大，分得的电压越大，量程越大．然后再根据电路的串并联知识分析即可。

例题 1：四个相同的小量程电流表(表头)分别改装成两个电流表A 1、A 2 和两个电压表 V 1、V 2.已知电流表A 1 的量程大于 A 2 的量程, 电压表V 1 的量程大 V 2 的量程,改装好后把它们按图示接入电路, 则()A. 电流表 A 1 的读数大于电流表 A 2 的读数B. 电流表 A 1 的偏转角小于电流表 A 2 的偏转角C. 电压表 V 1 的读数小于电压表 V 2 的读数D. 电压表 V 1 的偏转角等于电压表 V 2 的偏转角试题分析：A. 电流表 A 1 的量程大于电流表 A 2 的量程,故电流表 A 1 的电阻值小于电流表A 2 的电阻值,并联电路中,电阻小的支路电流大,故电流表 A 1 的读数大于电流表 A 2 的读数，故 A 正确；B. 两个电流表的表头是并联关系，电压相同，故偏转角度相等， 故 B 错误；C. 电压表 V 1 的电阻值大于电压表 V 2 的电阻值,故电压表 V 1 的读数大于电压表 V 2 的读数，故 C 错误；D. 两个电压表的表头是串联关系，电流相等，故偏转角度相等， 故 D 正确；故选 A. D.例题 2：用两个相同的小量程电流表,分别改装成了两个量程不同的大量程电流表 A 1、A 2,若把 A 1、A 2 分别采用串联或并联的方式接入电路,如图(a)、(b)所示,则闭合开关后,下列有关电表的示数和电表指针偏转角度的说法正确的是( )A. 图(a)中的 A 1、A 2 的示数相同B. 图(a)中的 A 1、A 2 的指针偏角相同C. 图(b)中的 A 1、A 2 的示数和偏角都不同D. 图(b)中的 A 1、A 2 的指针偏角相同试题分析：A. 图(a)中的 A1、A2并联，表头的电压相等，电流相等，指针偏转的角度相同，量程不同的电流表读数不同，量程大的电流表示数大，故 A 错误，B 正确。

电表改装与校准一、电表改装与校准1、(2019·全国卷Ⅲ)某同学欲将内阻为98.5 Ω、量程为100 μA的电流表改装成欧姆表并进行刻度和校准，要求改装后欧姆表的15 kΩ刻度正好对应电流表表盘的50 μA刻度。

可选用的器材还有：定值电阻R0(阻值14 kΩ)，滑动变阻器R1(最大阻值1500 Ω)，滑动变阻器R2(最大阻值500 Ω)，电阻箱(0～99999.9 Ω)，干电池(E＝1.5 V，r＝1.5 Ω)，红、黑表笔和导线若干。

(1)欧姆表设计将图a中的实物连线组成欧姆表。

欧姆表改装好后，滑动变阻器R接入电路的电阻应为________ Ω；滑动变阻器选________(填“R1”或“R2”)。

(2)刻度欧姆表表盘通过计算，对整个表盘进行电阻刻度，如图b所示。

表盘上a、b处的电流刻度分别为25和75，则a、b处的电阻刻度分别为________、________。

(3)校准红、黑表笔短接，调节滑动变阻器，使欧姆表指针指向________ kΩ处；将红、黑表笔与电阻箱连接，记录多组电阻箱接入电路的电阻值及欧姆表上对应的测量值，完成校准数据测量。

若校准某刻度时，电阻箱旋钮位置如图c所示，则电阻箱接入的阻值为________ Ω。

2、(2019·全国卷Ⅰ)某同学要将一量程为250 μA的微安表改装为量程为20 mA的电流表。

该同学测得微安表内阻为1200 Ω，经计算后将一阻值为R的电阻与该微安表连接，进行改装。

然后利用一标准毫安表，根据图a所示电路对改装后的电表进行检测(虚线框内是改装后的电表)。

(1)根据图a和题给条件，将图b中的实物连线。

(2)当标准毫安表的示数为16.0 mA时，微安表的指针位置如图c所示。

由此可以推测出所改装的电表量程不是预期值，而是________。

(填正确答案标号)A．18 mA B．21 mA C．25 mA D．28 mA(3)产生上述问题的原因可能是________。

一. 教学内容：多用电表问题题型归纳二. 学习目标：1、掌握多用电表的表面结构及利用欧姆挡测电阻的原理。

2、重点掌握多用电表问题的习题类型的分析思路。

考点分析：多用电表判断黑箱内的电学元件是高中电学实验的重要组成部分，在高考实验题中占有重要的位置，是高考电学实验考查的热点，实验重点考查同学们的推理水平、逆向思维水平和收集处理信息水平。

近几年的高考中常以大型实验题目的形式出现。

三. 重难点解析：（一）多用电表的表面结构多用电表能够用来测电流，电压和电阻，又称万用电表，其表面结构如图所示。

共有三条刻度线，最上面的刻度线的左端标有“ ”，右端标有“0”是用于测电阻的。

中间的刻度线是用于测电流和直流电压的，其刻度线是分布均匀的。

最下面一条刻度线是用于测量低压交流电压的，其刻度线分布不均匀。

多用电表表面的下半部分为选择开关，周围标有测量功能的区域和量程。

将多用电表的选择开关旋转到电流挡，多用电表就能测量电流强度；当选择开关旋到其他功能区域时，就能够测量电压或电阻。

多用电表的表面还有一对正、负插孔，红表笔插正插孔，黑表笔插负插孔，在插孔上面的旋钮叫调零旋钮，用它能够实行电阻调零。

另外，在表盘和选择开关之间还有一个调零螺丝，用它能够实行机械调零，即旋转该调零螺丝，可使指针（在不接入电路中时）指在左端“0”刻度线上。

（二）原理多用电表是由一只灵敏的直流电表（表头）与若干元件组成的测量电路，每实行一种测量时只使用其中的一部分电路，其他部分不起作用。

1. 直流电流（电压）挡 直流电流（电压）挡的挡位实际是由同一表头改装而成的几个量程不同的电流表（电压表）。

2. 欧姆挡（欧姆表）（1）测量原理：闭合电路欧姆定律。

（2）构造：如图甲所示，电流表G （g R 、g I），调零电阻R ，电池（E ，r ），红表笔接电源的负极，黑表笔接电源正极。

①当红、黑表笔短接时，调节R ，使电流表指针达到满偏电流（即欧姆调零），此时指针所指表盘上满刻度处对应的两表笔间的电阻为0，所以电流表的满刻度处被定为电阻挡的零点，如图甲所示，这时有r R R EI g g ++=。

练习使用多用电表一、实验目的1．了解多用电表的构造和原理，掌握多用电表的使用方法．2．会使用多用电表测电压、电流及电阻．3．会使用多用电表探索黑箱中的电学元件．二、实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个．三、电流表与电压表的改装（一）．电表改装改装为电压表改装为大量程的电流表原理串联电阻分压并联电阻分流改装原理图分压电阻或分流电阻U＝I g(R g＋R)故R＝UI g－R gI g R g＝(I－I g)R故R＝I g R gI－I g 改装后电表内阻R V＝R g＋R>R g R A＝RR gR＋R g<R g（二）.、欧姆表原理1．构造：如图所示，欧姆表由电流表G、电池、调零电阻R和红、黑表笔组成．欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x.全电路电阻R总＝R g＋R＋r＋R x.2．工作原理：闭合电路欧姆定律I＝ER g＋R＋r＋R x.3．刻度的标定：红、黑表笔短接(被测电阻R x＝0)时，调节调零电阻R，使I＝I g，电流表的指针达到满偏，这一过程叫欧姆调零．(1)当I＝I g时，R x＝0，在满偏电流I g处标为“0”．(图甲)(2)当I＝0时，R x→∞，在I＝0处标为“∞”．(图乙)(3)当I ＝I g2时，R x ＝R g ＋R ＋r ，此电阻值等于欧姆表的内阻值，R x 叫中值电阻．四、实验步骤1．观察：观察多用电表的外形，认识选择开关的测量项目及量程．2．机械调零：检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零，则可用小螺丝刀进行机械调零．3．将红、黑表笔分别插入“＋”、“－”插孔．4．测量小灯泡的电压和电流(1)按如图甲所示的电路图连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压．(2)按如图乙所示的电路图连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流．5．测量定值电阻(1)根据被测电阻的估计阻值，选择合适的挡位，把两表笔短接，观察指针是否指在欧姆表的“0”刻度，若不指在欧姆表的“0”刻度，调节欧姆表的调零旋钮，使指针指在欧姆表的“0”刻度处；(2)将被测电阻接在两表笔之间，待指针稳定后读数；(3)读出指针在刻度盘上所指的数值，用读数乘以所选挡位的倍率，即得测量结果；(4)测量完毕，将选择开关置于交流电压最高挡或“OFF ”挡．五、使用多用电表的注意事项1．表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“＋”孔，黑表笔插入“－”孔，注意电流的实际方向．2．区分“机械零点”与“欧姆零点”．机械零点是表盘刻度左侧的“0”位置，调整的是表盘下边中间的定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆挡的调零旋扭．3．测电压时，多用电表应与被测元件并联；测电流时，多用电表应与被测元件串联．4．测量电阻时，每变换一次挡位都要重新进行欧姆调零．5．由于欧姆表盘难以估读，测量结果只需取两位有效数字，读数时注意乘以相应量程的倍率．6．使用多用电表时，手不能接触测试笔的金属杆，特别是在测电阻时，更应注意不要用手接触测试笔的金属杆．7．测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果，甚至可能损坏电表．8．如果长期不用欧姆表，应把表内电池取出．六、练习巩固1.图甲为某同学组装完成的简易多用电表的电路图。
