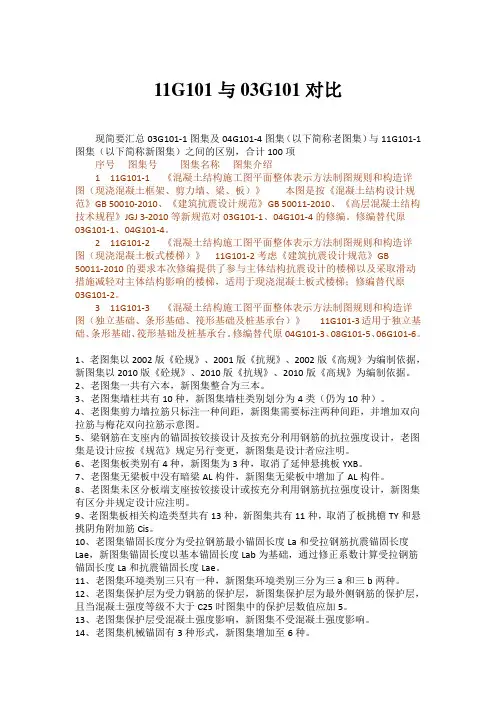

11G101与03G101对比现简要汇总03G101-1图集及04G101-4图集（以下简称老图集）与11G101-1图集（以下简称新图集）之间的区别，合计100项序号图集号图集名称图集介绍1 11G101-1 《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》本图是按《混凝土结构设计规范》GB 50010-2010、《建筑抗震设计规范》GB 50011-2010、《高层混凝土结构技术规程》JGJ 3-2010等新规范对03G101-1、04G101-4的修编。
修编替代原03G101-1、04G101-4。
2 11G101-2 《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》11G101-2考虑《建筑抗震设计规范》GB 50011-2010的要求本次修编提供了参与主体结构抗震设计的楼梯以及采取滑动措施减轻对主体结构影响的楼梯，适用于现浇混凝土板式楼梯；修编替代原03G101-2。
3 11G101-3 《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）》11G101-3适用于独立基础、条形基础、筏形基础及桩基承台。
修编替代原04G101-3、08G101-5、06G101-6。
1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。
2、老图集一共有六本，新图集整合为三本。
3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。
4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。
5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。
6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。

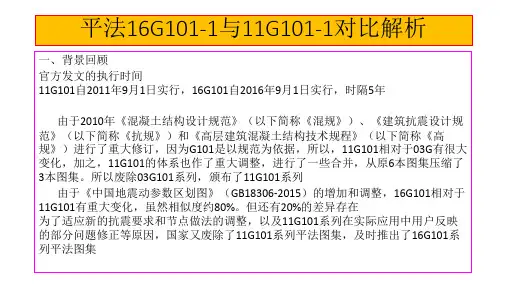

总说明和制图规则部分一、绪论11G101自2011年9月1日实行，16G101自2016年9月1日实行，正好5年一个周期。
当初11G101的推出变化挺大的，因为2010年，《混凝土结构设计规范》（以下简称《混规》）、《建筑抗震设计规范》（以下简称《抗规》）和《高层建筑混凝土结构技术规程》（以下简称《高规》）进行了重大修订，因为G101是以规范为依据，所以，11G101相对于03G有很大变化，加之，11G101的体系也作了重大调整，进行了一些合并，从原6本图集压缩了3本图集。
那么，16G101相对于11G101有哪些变化呢？无重大变化，相似度约90%。
但即使10%的差异也是需要研读。
平面表示法及平法制图规则不会有变化，规则有稳定性，不可能一直变来变去，但可以局部修正和完善。
其次，原规范依据没有变化，如果说有变化，仅《中国地震动参数区划图》（GB18306-2015）是新增的。
同时，16G101-1总说明3：“当依据的标准进行修订或有新的标准出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术产品，视为无效。
工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后使用。
”原图集无此说明，这条说明有多重含义，一是图集从属和依附于规范；二、凡图集与规范不符的以规范为准；三、当规范修订，图集不符部分视为无效；四，使用者不能教条地使用图集，要与规范对照复核后使用。
本次图集修订必要性不大。
首先是因为规范还没修订，图集的修订应与规范的修订保持同步。
其次是平法图集本身也没有重大理论发现和科研成果。
不论是规范和图集都要保持相对的稳定性和延续性，不可频繁变更与升版。
复次，图集标准体系没有作出重大调整，笔者在点评03G101和 11G101时曾建议G101整合成一本。
图集一分为三，每本图集都有相同内容，如一些通用性说明和规定，可以合而为一，避免重复，减少容量。
同时合而为一便于随带、翻阅和查询，如竖向构件柱墙的上部构造做法要到11G101-1上去查，柱墙在基础内构造要到11G101-3上去查，把一种构件进行人为的割裂。

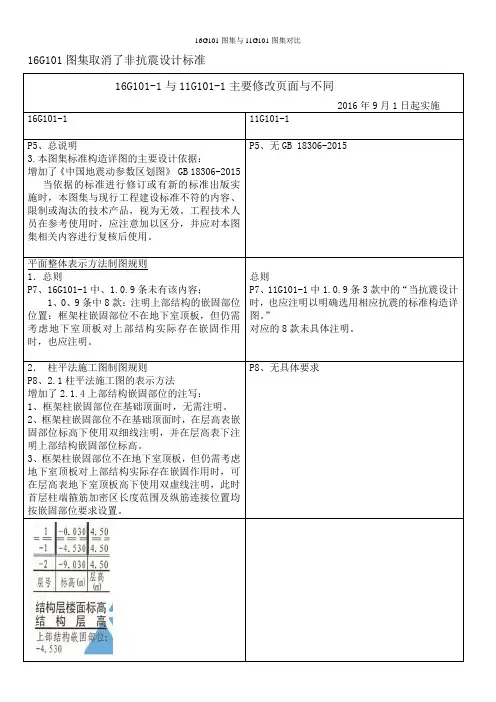

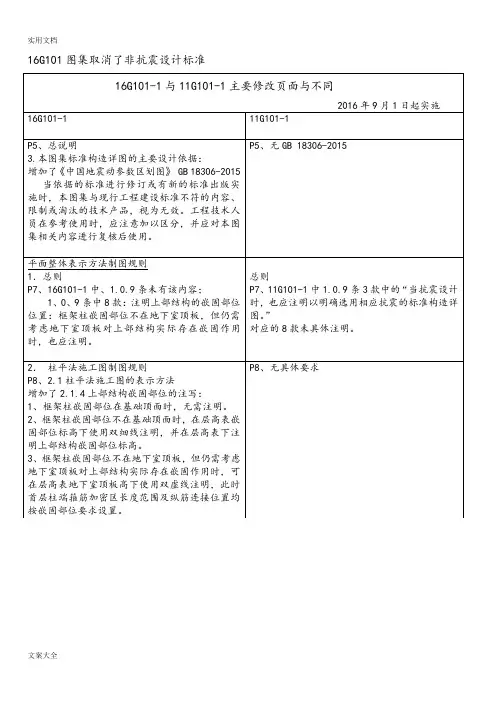

16G101图集取消了非抗震设计标准16G101-1与11G101-1主要修改页面与不同2016年9月1日起实施16G101-1 11G101-1P5、总说明3.本图集标准构造详图的主要设计依据：增加了《中国地震动参数区划图》 GB 18306-2015当依据的标准进行修订或有新的标准出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术产品，视为无效。
工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后使用。
P5、无GB 18306-2015平面整体表示方法制图规则1．总则P7、16G101-1中、1.0.9条未有该内容；1、0、9条中8款：注明上部结构的嵌固部位位置：框架柱嵌固部位不在地下室顶板，但仍需考虑地下室顶板对上部结构实际存在嵌固作用时，也应注明。
总则P7、11G101-1中1.0.9条3款中的“当抗震设计时，也应注明以明确选用相应抗震的标准构造详图。
”对应的8款未具体注明。
2．柱平法施工图制图规则P8、2.1柱平法施工图的表示方法增加了2.1.4上部结构嵌固部位的注写：1、框架柱嵌固部位在基础顶面时，无需注明。
2、框架柱嵌固部位不在基础顶面时，在层高表嵌固部位标高下使用双细线注明，并在层高表下注明上部结构嵌固部位标高。
3、框架柱嵌固部位不在地下室顶板，但仍需考虑地下室顶板对上部结构实际存在嵌固作用时，可在层高表地下室顶板高下使用双虚线注明，此时首层柱端箍筋加密区长度范围及纵筋连接位置均按嵌固部位要求设置。
P8、无具体要求双虚线——地下室顶板（考虑实际存在嵌固作用时）双细线——嵌固部位2.2列表注写方式P8、2.2.2中1款，柱编号，表2.2.2中原“框支柱KZZ”改写为“转换柱ZHZ”其他编号不变。
（以下各条均同该条）右栏第二行：“框支柱”更正为“转换柱”。
P8为KZZP9、2.2.2条3款中，强调了“芯柱中心应与柱中心重合”P9未明确强调P9、2.2.2条4款中，明确用了“对于采用非对称配筋的矩形截面柱，必须每侧均注写中部筋”的要求。
目录1. 11G101图集介绍2. 汇总03G101-1图集与11G101-1图集之100处不同3. 11G101与03G101变化解析1. 11G101图集介绍1）、11G101-1图集11G101-1 《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》是对03G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构）》、04G101-4《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土楼面与屋面板）》的修编。
本次修编按《混凝土结构设计规范》GB 50010-2010、《建筑抗震设计规范》GB 50011-2010、《高层混凝土结构技术规程》JGJ 3-2010等新规范对图集中标准构造详图部分进行了修订；结合设计人员习惯对制图规则部分内容进行了调整；修编将原03G101-1、04G101-4内容合并为一本，将原08G101-5中地下室部分内容与上部结构协调统一后编入，适用于基础顶面以上结构施工图设计，方便设计施工人员使用。
图集中包括基础顶面以上的现浇混凝土柱、墙、梁、楼面与屋面板（有梁楼盖及无梁楼盖）等构件的平面整体表示方法制图规则和标准构造详图两部分内容。
图集编号：11G101-1图集名称：混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）备注：替代03G101-1、04G101-4定价：69.00 元开本：16 开主编单位：中国建筑标准设计研究院2）、11G101-2图集（等待发布）11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》是对03G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》的修编。
本次修编按新规范对图集中标准构造详图部分进行了修订；结合设计人员习惯对制图规则部分增加了剖面注写和列表注写两种方式。
16G101图集取消了非抗震设计标准双虚线——地下室顶板（考虑实际存在嵌固作用时）双细线——嵌固部位（主要明确了用嵌固部位不在地下室顶板时，存P65P65P61 只有底层刚性地面上下各加密500P67 节点图①中左上注写第二行：但不少于图○2中标注“15d”更正为“12d”。
P15表3.2.2-2 墙梁编号增加了连梁LLK，（跨高比不少于5）P19 3.4.2 (4)中5）P83P78P74◇强调注意P74注：另无左图转角两侧标注的墙体配筋量P71P71注中16G较11G增加了“水平分布筋宜均匀放置，P73 注，较11G明确了P73剪力墙竖向钢筋顶部构造上图剪力墙竖向钢筋顶部构造中图1括号内注写：上部钢筋与剪力外侧竖向钢筋更正为：上部钢筋与剪力墙外侧竖向钢筋P74 新增内容11G无左图红线圈出的要求无括号内内容P76剪力墙水平分布钢筋计入约束边缘构件体积配箍率的构造做法：当墙水平分布钢筋与约束边缘构件箍筋位置（标高）不同时，增加了非阴影区封闭箍筋的做法。
新增内容：约束边缘翼墙（一）见图集P72无非阴影区箍筋做法P76约束边缘翼墙（一）具体配筋构造做法略P77新增内容：构造边缘转角墙（二）（括号内数字用于高层建筑）见P77P76 增加了非阴影区封闭箍筋的做法，无论哪种作法，均需设计给出配筋。
见下图注4第一行：连梁连梁、暗梁及边框梁更正为：连梁、暗梁及边框梁P79 P75P27 梁平法施工图制图规则4.3.2表：梁编号增加了梁类型“楼层框架扁梁，代号KBL；托柱转换梁，代号TZL”表下注较11G增加了两项内容，分别为P26 11G101-1中无此“二梁”类型，代码。
P27 梁竖向加腋梁时，用Yc1xc2表示P31～P32 增加了框架扁梁说明4.2.5,4.2.6及设计施工时应注意的内容，具体如下：P32汇总强调：实用文档P8216GP79、P80均有此内容，16G无无WKL中间支座纵向钢筋构造题目同节点⑤同左图⑤，此略WKL中间支座纵向钢筋构造KL中间支座纵向钢筋构造WKL中间支座纵向钢筋构造KL中间支座纵向钢筋构造P89◆增加了非框架梁下部钢筋光圆时，不能直锚时的管理，135度弯钩，平直为5d。
平法图集16G101—3深度解读16G101-3在11G101-3的基础上做了修改，增加和变化了部分内容。
本文对比新旧图集，对新增加和变化的内容做了深度解读，为建筑行业技术人员重新学习新图集提供了方便，有助于更加深刻理解和运用16G101-3图集，指导现场施工与验收。
标签：平法图集；16G101-3；变化0 引言混凝土结构施工图采用平面整体表示方法，有利于规范和统一全国制图规则，提高图纸的标准化和规范法，减少设计人员的绘图工作量，同时为施工、监理、造价计算的使用提供方便。
1 修订的背景随着建筑行业的迅速发展，新的建筑理念和建筑型式广泛应用，《混凝土结构设计规范（2015版）》GB 50010-2010和《混凝土结构工程施工质量验收规范》GB 50204-2015相继实施。
同时，《建筑抗震设计规范》局部修订经住房和城乡建设部批准，已于2016年8月1日起实行。
新版《中国地震动参数区划图》GB 18306-2015自2016年6月1日起实行，该标准中取消不设防区，且适当调整提高部分城镇的地震基本烈度。
为使国家建筑标准设计图集更好地与新规范衔接，满足建筑工程的实际使用要求，中国建筑标准设计研究院对G101《混凝土结构施工图平面整体表示方法制图规则和构造详图》系列图集进行了全面修编，16G101系列图集由住房与城乡建设部批准，已于2016年9月1日起实行。
新的平法图集是对国家现行标准内容的落地、细化、延伸与补充。
2011年9月，11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图》（独立基础、条形基础、筏形基础及桩基承台）替代了原来的04G101-3、08G101-5和06G101-6，变化较大。
2016年9月，16G101-3替代11G101-3，增加了新的内容，局部有些变化，本文对16G101-3中新增或变化的内容进行详细介绍，以便读者学习和理解图集。
2 变化或新增的内容基础构件包括独立基础、条形基础、筏形基础及桩基础。

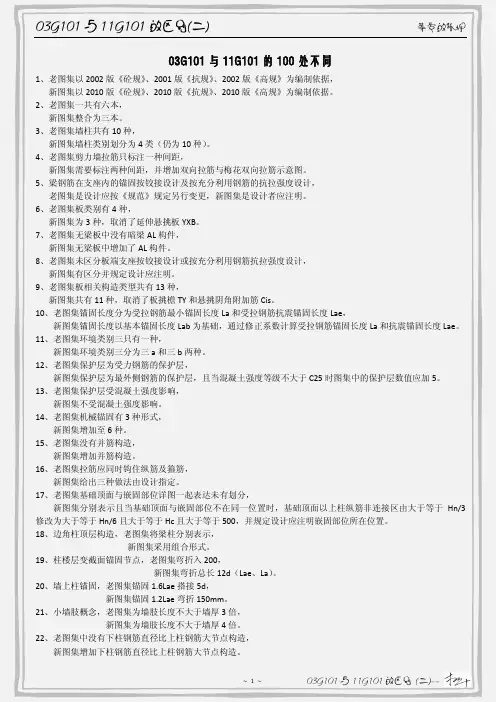

03G101与11G101的100处不同1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。
2、老图集一共有六本，新图集整合为三本。
3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。
4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。
5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。
6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。
7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。
8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。
9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。
10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。
11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。
12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。
13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。
14、老图集机械锚固有3种形式，新图集增加至6种。
15、老图集没有并筋构造，新图集增加并筋构造。
16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。
17、老图集基础顶面与嵌固部位详图一起表达未有划分，新图集分别表示且当基础顶面与嵌固部位不在同一位置时，基础顶面以上柱纵筋非连接区由大于等于Hn/3修改为大于等于Hn/6且大于等于Hc且大于等于500，并规定设计应注明嵌固部位所在位置。

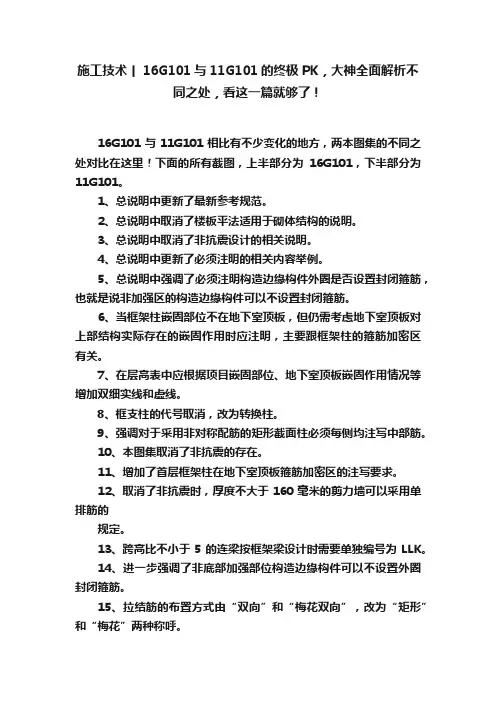

施工技术丨16G101与11G101的终极PK，大神全面解析不同之处，看这一篇就够了！16G101与11G101相比有不少变化的地方，两本图集的不同之处对比在这里！下面的所有截图，上半部分为16G101，下半部分为11G101。
1、总说明中更新了最新参考规范。
2、总说明中取消了楼板平法适用于砌体结构的说明。
3、总说明中取消了非抗震设计的相关说明。
4、总说明中更新了必须注明的相关内容举例。
5、总说明中强调了必须注明构造边缘构件外圈是否设置封闭箍筋，也就是说非加强区的构造边缘构件可以不设置封闭箍筋。
6、当框架柱嵌固部位不在地下室顶板，但仍需考虑地下室顶板对上部结构实际存在的嵌固作用时应注明，主要跟框架柱的箍筋加密区有关。
7、在层高表中应根据项目嵌固部位、地下室顶板嵌固作用情况等增加双细实线和虚线。
8、框支柱的代号取消，改为转换柱。
9、强调对于采用非对称配筋的矩形截面柱必须每侧均注写中部筋。
10、本图集取消了非抗震的存在。
11、增加了首层框架柱在地下室顶板箍筋加密区的注写要求。
12、取消了非抗震时，厚度不大于160毫米的剪力墙可以采用单排筋的规定。
13、跨高比不小于5的连梁按框架梁设计时需要单独编号为LLK。
14、进一步强调了非底部加强部位构造边缘构件可以不设置外圈封闭箍筋。
15、拉结筋的布置方式由“双向”和“梅花双向”，改为“矩形”和“梅花”两种称呼。
16、进一步说明跨高比不小于5的连梁按框架梁设计时，两侧面纵筋平面注写方式以大写字母N打头，梁侧面纵向钢筋在支座内的锚固要求同连梁中受力钢筋。
17、对于约束边缘构件，取消了当仅Lc不同时可编为同一构件编号的规定。
18、取消了洞口补强钢筋如果按标准构造详图设置时，可不在平法图中标注的规定。
19、对于环形洞口补强钢筋，取消了按照圆外切正六边形的边长方向布置的规定，改为注明洞口上下左右每边布置的补强纵筋的具体数值，以及环向加强钢筋的具体数值。
20、增加了抗震等级为一级的剪力墙，水平施工缝处需设置附加竖向插筋的规定，设计应注明构件位置，并注写附加竖向插筋规格、数量及间距，竖向插筋沿墙身均匀布置。
16G101-3与11G101-3的对比分析（构造详图部分）
说明
本文是吴富强老师对钢筋新旧平法图集的对比分析，共分为“16G101-1与11G101-1的不同之处（制图规则部分）”、“16G101-1与11G101-1的不同之处（详图构造部分）、“16G101-3与11G101-3的不同之处（构造详图部分）”、“16G101-3与11G101-3的不同之处（制图规则部分）”四部分。
本微信号于2016年9月13号发布的文章“钢筋新平法16G101与11G101对比解析（制图规则）”（点击可查看）为吴富强老师所编写的第一篇，本文为第二篇。
本图集的标准构造部分新增了第65页边缘构件纵向钢筋在基础中的构造，第77页条形基础底板配筋构造（二），第99页双柱联合承台底部和顶部联合构造，第102~104页的有关灌注桩的配筋构造。
1.混凝土结构的环境类别和混凝土保护层的最小厚度到了构造图集的首页位置。
2.第57页，混泥土保护层的最小厚度表做了调整。
混泥土保护层的最小厚度现在根据基础构件类型来量身定位。
3.原受拉钢筋基本锚固长度表拆分为受拉钢筋基本锚固长度表，抗震设计时受拉钢筋基本锚固长度表，受拉钢筋锚固长度表，受拉钢筋抗震锚固长度表四个表格。
取消了原来的非抗震等级的锚固长度。
取消了受拉钢筋锚固长度修正系数表的内容。
增加了钢筋弯折的弯弧内直径的相关内容。
4.取消了原来的纵向受拉钢筋绑扎搭接长度表和纵向受拉钢筋搭接长度修正系数表，取而代之的是纵向受拉钢筋搭接长度表和纵向受拉钢筋抗震搭接长度2
个大表格。
5.第60页删除了受拉钢筋绑扎搭接长度及搭接修正系数表，将原图集第55页纵向受力钢筋搭接区箍筋构造移到了本页位置。
6.图集63页封闭箍筋及拉筋弯钩构造标题下的注写内容发生变化。
改为：非抗震设计时，当基础构件受扭时，箍筋及拉钩平直段长度为10d。
取消了当构件受扭或柱中全部纵向受力钢筋的配筋率大于3%这一前提条件。
7.图集64页，将原来的4个剖面图做了调整。
将其中的判断条件改为了中文描述。
剖面图的代号也做了调整。
注5中取消了括号内数据用于非抗震设计。
当底板厚度大于锚固长度时，钢筋由原来的全部插到底板底部变为隔二根下一根到基础底板上，这是本图集上改变影响钢筋量最大的构造。
8.第66页，将1号详图的伸入基础构件的直线段长度增加了≥20d的条件。
注4内容也改变了
9.图集第68页双柱独立基础底部和顶部配筋构造将原图集的ex'改成了ey。
10.图集第72页图名由原来的高杯口独立基础杯壁和基础短柱配筋构造改为高杯口独立基础配筋构造，新增加了2-2剖面图。
将杯口范围内箍筋间距改为杯口壁内箍筋，将杯口范围以外箍筋间距改为短柱其他部位箍筋。
原1-1、2-2剖面图中引出的标注内容也做了变动。
11.图集第73页图名由原来的双高杯口基础杯壁和基础短柱配筋构造改为双高杯口独立基础配筋构造，新增加了2-2剖面图。
在引出的标注中Φ12@200（中间杯壁构造钢筋）后新增当为HPB300级时，末端应加弯钩。
将杯口范围以外箍筋间距改为短柱其他部位箍筋。
原1-1、2-2剖面图中引出的标注内容也做了变动。
12.图集第74页，图名由原来的单柱独立深基础短柱配筋构造改为单柱带短柱独立基础配筋构造。
13.图集第75页，图名由原来的双柱普通独立深基础短柱配筋构造改为双柱带短柱独立基础配筋构造。
14.第76页图集页名称改动了，改为条形基础底板配筋构造。
在构造图中新增了基础梁和分布钢筋等引出标注。
将原图集的十字交接基础底板和转角梁板端部均有总向延伸两个构造图合二为一。
新增了坡形截面TJBp的引出标注。
15.图集第78页，新增了墙下条形基础底板板底不平构造（二），将原条形基础底板板底不平构造（二）（板底条形基础）改为墙下条形基础底板板底不平构造（一）。
柱下条形基础底板不平构造按照12G901-3图集第3-5页增加了（板底高差坡度α取45°或按设计）
16.图集第80页基础梁JL竖向加腋钢筋构造，在图左侧新增了引出标注。
上标未加腋部位，下标（某跨或外伸部位等）。
17.图集第80页将原图集的3种外伸形式，调整为梁板式筏形基础梁3种方式和条形基础2种形式。
并增加了从柱内侧到外伸边缘部位长度≥la的水平标注。
18.图集第81页，将原图集中注1中将从柱边算起的水平段长度≥0.4lab，弯折段长度15d调整成了从柱边算起的水平段长度≥0.6lab，弯折段长度15d。
19.图集82页基础梁侧面构造纵筋和拉筋，新增了图二和图三两种构造。
20.图集第85页，删除了原图集中的注8。
基础梁外伸部位构造同筏形基础底板，见本图集第84页。
在端部等（变）截面外伸构造图中，新增了从柱内侧到外伸边缘部位长度≥la的水平标注。
21.图集第89页，在端部等（变）截面外伸构造图中，新增了从柱内侧到外伸边缘部位长度≥la的水平标注。
新增了注4，板外边缘封边构造见本图集第93页。
22.图集第90页，新增了注5条内容.
23.图集第91页取消了注2的内容。
24.图集第92页变截面部位中层钢筋构造中，三个类型的名称调整为和变截面部位钢筋构造的名称相一致。
25.图集第93页在端部无外伸构造的两个钢筋示例图中，新增了支座边缘线的标注。
新增了注3和注4两条内容。
26.图集94页，将原来图集中的桩顶纵筋在承台内的锚固构造移到了图集的第104页。
27.图集95页，新增了注3和注4。
新增三桩承台受力钢筋端部构造。
28.图集96页，新增注共3条内容。
29.图集第104页，在原图集94页中的桩顶纵筋在承台内的锚固构造的基础上，新增了一种桩顶与承台的连接构造。
30.图集第105页，新增了原在13G101-11图集第6-26页上的搁置在基础上的非框架梁构造。
原注2取消，新增了2条内容。
31.图集93页，将附加防水层的的图例做了调整。
将原来的直线型改为两边坡形。
32.图集第107页，取消了后浇带HJD下抗水压垫层构造中的附加防水层，将它移到了基础垫层面的位置。
