第一章织物上机图与织物分析1、分别说明织物、织物组织、织物结构的含义。
织物：由相互垂直排列的两个系统的纱线，在织机上按一定规律交织而成的制品，称之为机织物，简称织物。
织物组织：在织物中经纱和纬纱的相互交错或彼此沉浮的规律叫做织物组织。
织物结构：是指经纬纱线在织物中的几何形态。
经纬纱原料、线密度、密度的配置和经纬纱线的交错情况都是织物结构的参数。
2、说明组织点、组织循环及组织点飞数的含义。
组织点：在经纬纱的相交处即为组织点，凡经纱浮在纬纱上的称为经组织点（或经浮点），凡纬纱浮在经纱上的称为纬组织点（或纬浮点）。
组织循环：当经组织点和纬组织点浮沉规律达到循环时，称为一个组织循环（或完全组织）。
组织点飞数：除特别指出外，组织点飞数是指同一个系统中相邻两根纱线上相应组织点的位置关系，即相应经（纬）组织点间相距的组织点数。
3、什么是上机图？它包括那几部分？各表示的意义是什么？上机图：上机图是表示织物上机织造工艺条件的图解，生产、仿造和创新织物时均需绘制与编制上机图。
上机图包括：组织图、穿筘图、穿综图、纹板图四个部分，并由它们排列成一定的位置组成。
各表示意义：组织图表示织物中经纬纱的交织规律；穿综图表示组织图中各根经纱穿入各页综片顺序的图解；穿筘图表示经纱在筘片间的穿法；纹板图是控制综框运动规律的图解。
4、穿综的原则是什么？主要的穿综方法有哪些？分别适用于那些织物？穿综原则：把浮沉交织规律相同的经纱一般穿入同一页综片中，也可以穿入不同综页（列）中,而不同交织规律的经纱必须分穿在不同综页（列）内，穿综图至少画出一个穿综循环。
主要穿综方法：顺穿法、飞穿法、照图穿法、间断穿法、分区穿法。
分别适用织物：顺穿法由于在组织循环经纱根数多时会过多地占用综片，给上机织造带来很大困难，因此适用于密度较小的简单织物的组织和某些小花纹组织；飞穿法可减少每页综上的综丝数，减少经纱与综丝的摩擦使织造顺利进行，因此平布类织物、高密府绸、细布类织物采用此种穿综方法；照图穿法又称省综穿法，它是将运动规律相同的经纱，穿入同一页综片中，可以减少使用宗页的数目，在小花纹织物中广泛采用；间断穿法是穿完一个分穿综循环后，再穿另一个，适用于格子花纹织物等；分区穿法适用于织物组织中包含两个或两个以上组织，或用不同性质的经纱织造的织物。
第四章联合组织1.条格组织（1）构成：两种或两种以上的组织并列配置（左右、上下)或成格型间跳或纵横条联合。
条格组织外观效应形成原理：由于组织不同,织物表面对光线的反射不同，从而使织物表面呈现清晰的条格效应。
因此,为使效应明显，关键在于两种组织配置得当。
（2）条格组织分类：条纹组织（纵条纹和横条纹）、格组织（方格组织和格子组织）（3）设计要点①基础组织选择恰当（经面—纬面、平纹—斜纹、缎纹并列等)②两条纹的分界处界限分明:分界处两经纱经纬组织点配置一般采用“底片翻转法”在两条纹间添加一根另一组织或另一颜色的纱线，但不可因此而增加综页数。
如：2/2 与5/2经缎并列,加一根2/2经重平组织的纱线③各条子经纱的织缩率尽量接近交错次数和纱线粗细不能相差太大，否则会给织造造成困难(这时需采用双轴制织)。
为了省去采用两轴的麻烦,一般有下列办法:1、调整经纱密度（即组织紧的穿入数小，组织松的穿入数大) 如平纹 + 缎纹 2入 4入 2、变化织前准备工序中经纱张力（即组织松的张力大组织紧的张力小）2、方格组织（Square Weave）织物外观呈现方格效应，选用经面或纬面组织为基础组织,沿着经向和纬向间隔配置而获得格形,所表现方格大小可相等，也可不等.构成：利用经面和纬面两种组织沿经向和纬向成格形间跳配置而成特点：处于对角位置的两部分配置相同的组织设计要求: 经纱交织次数不宜相差太大；界限分明：相邻两格子交换处的组织点相反；组织连续：沿对角线排列的方格组织其起始点相同，保持组织连续，花纹清晰。
组织图绘作:填绘组织,采用底片翻转法，首先画出基础组织，然后分别以经向和纬向为轴进行翻转而成.组织起始点的选择？3、格子组织（check weave）构成：由纵条纹组织和横条纹组织联合组织安排:①地组织(即大面积出现的组织)——尽量选择简单组织，如平纹②纵条组织—-使用较多的是四枚经面破斜纹或六枚经面破斜纹、五枚经面缎纹③横条组织—-与纵条相对应的纬面组织设计要点①纵条盖横条,即纵条是连续的②纵、横交错的地方用重纬缎.因为在横条交错的地方纬密大于别处,故经浮长相应缩短，使纵条在外观上出现断痕，使用重纬缎后可使经浮长增加,接近于其他地方的浮长。

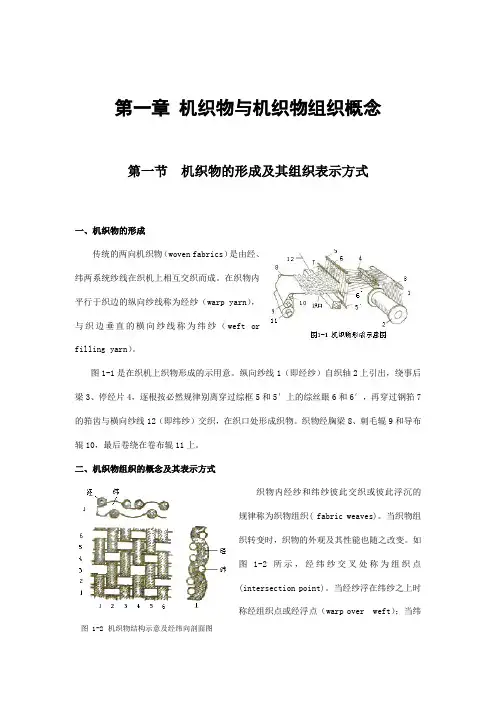

第一章机织物与机织物组织概念第一节机织物的形成及其组织表示方式一、机织物的形成传统的两向机织物（woven fabrics）是由经、纬两系统纱线在织机上相互交织而成。
在织物内平行于织边的纵向纱线称为经纱（warp yarn），与织边垂直的横向纱线称为纬纱（weft orfilling yarn）。
图1-1是在织机上织物形成的示用意。
纵向纱线1（即经纱）自织轴2上引出，绕事后梁3、停经片4，逐根按必然规律别离穿过综框5和5′上的综丝眼6和6′，再穿过钢筘7的筘齿与横向纱线12（即纬纱）交织，在织口处形成织物。
织物经胸梁8、刺毛辊9和导布辊10，最后卷绕在卷布辊11上。
二、机织物组织的概念及其表示方式织物内经纱和纬纱彼此交织或彼此浮沉的规律称为织物组织( fabric weaves)。
当织物组织转变时，织物的外观及其性能也随之改变。
如图1-2所示，经纬纱交叉处称为组织点(intersection point)。
当经纱浮在纬纱之上时称经组织点或经浮点（warp over weft）；当纬图 1-2机织物结构示意及经纬向剖面图纱浮在经纱之上时称纬组织点或纬浮点（warp under weft or weft over warp）。
经组织点和纬组织点的排列规律在织物中达到重复时的最小单元，称为一个组织循环( weave repeat unit) 或一个完全组织。
组成一个组织循环的经纱根数称经纱循环数或完全经纱数，用R j表示；组成一个组织循环的纬纱根数称纬纱循环数或完全纬纱数，用R w表示。
图1-2中，第4、5、6根经（纬）纱的浮沉规律是1、2、3根经（纬）的重复，其组织循环经（纬）纱数等于3。
织物组织循环愈大，所织成的织物组织也越复杂。
图中还出示了第1根经（纬）纱的经（纬）向剖面图，观看方向为：经向剖面图为从外向内，纬向剖面图为从上向下。
织物组织能够用组织图（pattern draft or weave diagram）来表示。
第一章 机织物与机织物组织概念第一节 机织物的形成及其组织表示方法一、机织物的形成传统的两向机织物（woven fabrics ）是由经、纬两系统纱线在织机上互相交织而成。
在织物内平行于织边的纵向纱线称为经纱（warp yarn ），与织边垂直的横向纱线称为纬纱（weft or fillingyarn ）。
图1-1是在织机上织物形成的示意图。
纵向纱线1（即经纱）自织轴2上引出，绕过后梁3、停经片4，逐根按一定规律分别穿过综框5和5′上的综丝眼6和6′，再穿过钢筘7的筘齿与横向纱线12（即纬纱）交织，在织口处形成织物。
织物经胸梁8、刺毛辊9和导布辊10，最后卷绕在卷布辊11上。
二、机织物组织的定义及其表示方法织物内经纱和纬纱相互交错或彼此浮沉的规律称为织物组织( fabric weaves)。
当织物组织变化时，织物的外观及其性能也随之改变。
如图1-2所示，经纬纱交叉处称为组织点(intersectionpoint)。
当经纱浮在纬纱之上时称经组织点或经浮点（warp over weft ）；当纬纱浮在经纱之上时称纬组织点或纬浮点（warp under weft or weftover warp ）。
经组织点和纬组织点的排列规律在织物中达到重复时的最小单元，称为一个组织循环( weave repeat unit) 或一个完全组织。
构成一个组织循环的经纱根数称经纱循环数或完全经纱数，用R j 表示；构成一个组织循环的纬纱根数称纬纱循环数或完全纬纱数，用R w 表示。
图1-2中，第4、5、6根经（纬）纱的浮沉规律是1、2、3根经（纬）的重复，其组织循环经（纬）纱数等于3。
织物组织循环愈大，所织成的织物组织也越复杂。
图中还出示了第1根经（纬）图 1-2 机织物结构示意及经纬向剖面图纱的经（纬）向剖面图，观察方向为：经向剖面图为从外向内，纬向剖面图为从上向下。
织物组织可以用组织图（pattern draft or weave diagram）来表示。
织物组织与结构织物组织与结构⽬录第⼀章织物与织物组织的概念第⼀节织物的形成及其组织表⽰⽅法第⼆节织物的上机图第⼆章三原组织第⼀节平纹组织第⼆节斜纹组织第三节缎纹组织第四节原组织的特性与⽐较第三章变化组织第⼀节平纹变化组织第⼆节斜纹变化组织第三节缎纹变化组织第四节简单组织织物⼩样的设计与试织第四章联合组织第⼀节条格组织第⼆节绉组织第三节透空组织第四节蜂巢组织第五节凸条组织第六节平纹地⼩提花组织第七节⾊纱与组织的配合第五章重组织第⼀节重经组织第⼆节重纬组织第六章双层及多层组织第⼀节表、⾥接结双层及多层组织第⼆节表、⾥换层双层及多层组织第七章起⽑起绒组织第⼀节纬起绒组织第⼆节⽑⼱组织第⼋章织物分析§1-1机织物及其形成?机织物分类机织物形成机织物分类服装⽤机织物装饰⽤机织物产业⽤机织物服装⽤机织物按构成织物的原料分按纱线是否漂染分按织物花纹分按构成织物的原料分织物（fabric）是纤维（fiber），或纱线（yarn and thrrad），或纤维与纱线按照⼀定规律构成的⽚状（或展开后也成⽚状）集合物。
?机织物（woven fabric）是平⾏于织物边（selvage）或与织物边成30O⾓的纵向排列的经纱（warp）和垂直于织物边的横向排列的纬纱（weft）按织物组织（weave）规律交织（interlace）成的⽚状集合物。
1）纺织物（fabric of pure yarn）：系指经纬纱都是由同⼀种纤维制成的织物。
按构成织物的原料分1）纯纺织物（fabric of pure yarn）：系指经纬纱都是由同⼀种纤维制成的织物。
A.棉织物（cotton fabric）：如细布、府绸、卡其、华达呢等。
B.⽑织物（wool fabric）：凡⽴丁、派⼒司、哔叽、贡呢、驼丝锦、麦尔登、⼥式呢等。
C.丝织物（filament yarn fabric）：由蚕丝、柞蚕丝、⼈造丝、化学纤维等长丝织物。
如电⼒纺、双绉、乔其纱、塔夫绸、桑波绫、天⾹绢、美丽绸等等。
