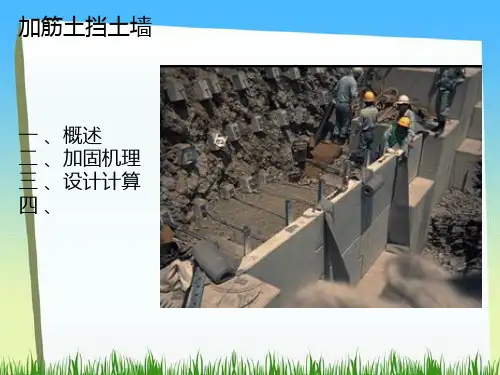

加筋挡土墙设计拟在某黄土地区的二级公路上修建一座路堤式加筋挡土墙。
据调查，挡土墙不受浸水影响，以确定挡土墙全长为60m ，沉降缝间距采用20m ，挡土墙高度12m ，顶部填土0.6m ，其计算断面见图1。
图1 加筋土挡墙计算断面 已知各项计算资料汇列如下： （1）路基宽度为12m ，路面宽9m 。
（2）活载标准为公路—Ⅱ级。
（3）面板为1m ×0.8m 十字型混凝土板，板厚20cm ，混凝土强度等级C20。
（4）筋带采用聚丙烯土工带，带宽为18mm ，厚1mm ，容许拉应力[]=L σ50Mpa ，似摩擦系数4.0=*f 。
（5）筋带节点的水平间距m S x 42.0=，垂直间距m S y 4.0=。
（6）填料为黄土，容重31/20m KN =γ，内摩擦角 25=ϕ，粘聚力kPa c 50=，计算内摩擦角 30=ϕ。
（7）地基为老黄土，容重3/22m KN =γ，内摩擦角 30=ϕ，粘聚力kPa c 55=，地基容许承载力k P a 500][0=σ，基底摩擦系数4.0=μ。
（8）墙顶和墙后填料与加筋体填料相同。
试按荷载组合I 进行结构计算。
计算如下：1.计算加筋体上填土重力的等代土层厚度h 2由图1可知，H=12m ，b b =0.5m ，m=1.5，H ’=0.6m ， 因为：m H m b H m b 6.067.3)5.06(5.11)2(1'=>=-⨯=- 所以取h 2= H ’=0.6m 2.计算车辆等代土层厚度h 0 （1）计算车辆荷载布置长度L已知车辆荷载公路—Ⅱ级的前后轴距加一个车轮接地长度总和为L 0=13m ，得：m L 62.2030tan )126.02(13=+⨯+=因L 大于15m ，取扩散长度L=15m 。
（2）计算荷载布置宽度B 0根据规范要求，挡土墙在进行内部稳定计算时，应首先判断活动区是否进入路基宽度，据此决定B 0的取值。
