电子设计中的低功耗电路设计
在电子设计中，低功耗电路设计是非常重要的一个方面。

随着移动设备、物联
网设备和可穿戴设备等新兴市场的快速发展，对于电池续航时间和电源效率的需求也越来越高。

因此，采用低功耗电路设计能够有效延长设备的使用时间，并提高设备的性能和稳定性。

低功耗电路设计的关键在于尽可能减少电路的功耗，在不影响功能的情况下降
低电路的能耗。

以下是一些常用的低功耗电路设计技术：
1. 采用低功耗元件：在设计电路时选择功耗较低的元件，比如低功耗微处理器、低功耗传感器等。

这些元件能够在满足功能需求的同时降低整体功耗。

2. 优化电路结构：通过合理的电路布局和设计，可以减少电路的功耗。

减小电
路中的阻抗、降低电压和电流等都是有效的方法。

3. 采用节能模式：在设备空闲或低负载状态下，可以采用休眠模式或节能模式
来降低功耗，进而延长电池的使用时间。

4. 优化电源管理：采用高效的电源管理芯片或方案，根据实际需求动态调整电
源供应，避免不必要的能量浪费。

5. 降低时钟频率：对于一些实时性要求不高的电路，可以适当降低时钟频率来
减少功耗。

总的来说，低功耗电路设计是一项综合考虑功耗、性能、稳定性和成本的工作。

在实际设计中，需要结合具体的应用场景和需求来选择合适的低功耗设计方案，以实现最佳的电路性能和功耗平衡。

通过不断的优化和调整，可以设计出更加节能高效的电子设备，满足用户对电池续航时间和电源效率的需求。

电子设备的低功耗设计和优化下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!电子设备在当今社会已经无处不在，它们为我们的生活带来了极大的便利和效率。

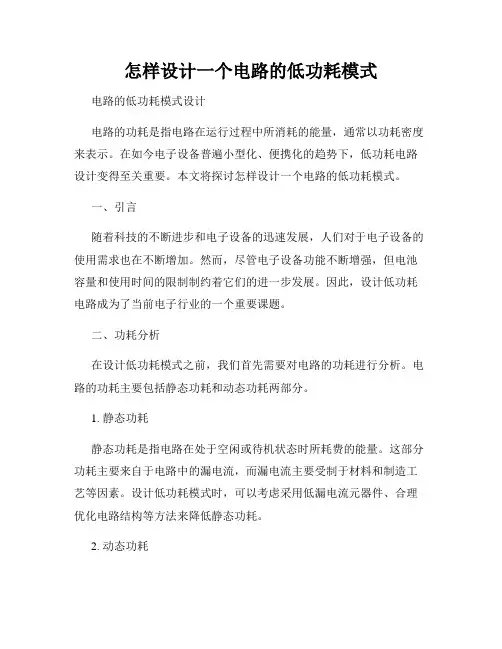

怎样设计一个电路的低功耗模式电路的低功耗模式设计电路的功耗是指电路在运行过程中所消耗的能量，通常以功耗密度来表示。

在如今电子设备普遍小型化、便携化的趋势下，低功耗电路设计变得至关重要。

本文将探讨怎样设计一个电路的低功耗模式。

一、引言随着科技的不断进步和电子设备的迅速发展，人们对于电子设备的使用需求也在不断增加。

然而，尽管电子设备功能不断增强，但电池容量和使用时间的限制制约着它们的进一步发展。

因此，设计低功耗电路成为了当前电子行业的一个重要课题。

二、功耗分析在设计低功耗模式之前，我们首先需要对电路的功耗进行分析。

电路的功耗主要包括静态功耗和动态功耗两部分。

1. 静态功耗静态功耗是指电路在处于空闲或待机状态时所耗费的能量。

这部分功耗主要来自于电路中的漏电流，而漏电流主要受制于材料和制造工艺等因素。

设计低功耗模式时，可以考虑采用低漏电流元器件、合理优化电路结构等方法来降低静态功耗。

2. 动态功耗动态功耗是指电路在切换和充电过程中所消耗的能量。

这部分功耗主要来自于开关瞬间的电荷分布和电流变化。

为降低动态功耗，可以采用节能的逻辑设计、降低驱动电压和频率、优化功率管理等方法。

三、功耗优化技术下面，我们将介绍一些常见的功耗优化技术，帮助设计一个电路的低功耗模式。

1. 电压调整降低供电电压可以直接降低功耗。

通过减小电路中的电压降和电源电压，可以有效降低功耗，但要注意不能过低导致电路不稳定。

2. 时钟频率优化降低时钟频率可以减少开关瞬间的电流变化，从而降低功耗。

可以根据实际应用需求合理设定时钟频率，避免不必要的功耗损耗。

3. 电源管理合理管理电源供给，如使用睡眠模式和唤醒模式，关闭不必要的电路模块等，可以降低静态功耗和动态功耗。

4. 深度睡眠模式对于一些睡眠时间较长的设备，可以设计深度睡眠模式。

深度睡眠模式下，将大部分电路关闭，只保留一小部分用于唤醒设备的电路，从而实现极低功耗状态。

5. 功耗透明设计在电路设计中，可以采用功耗透明设计原则，即在不损害性能和功能的前提下，尽量降低功耗。

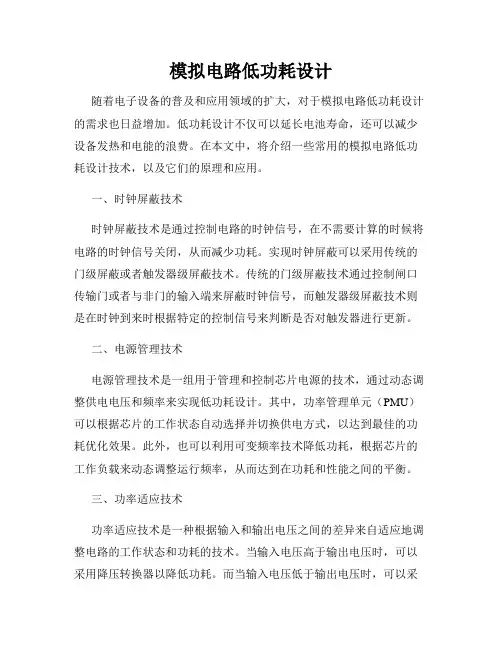

模拟电路低功耗设计随着电子设备的普及和应用领域的扩大，对于模拟电路低功耗设计的需求也日益增加。

低功耗设计不仅可以延长电池寿命，还可以减少设备发热和电能的浪费。

在本文中，将介绍一些常用的模拟电路低功耗设计技术，以及它们的原理和应用。

一、时钟屏蔽技术时钟屏蔽技术是通过控制电路的时钟信号，在不需要计算的时候将电路的时钟信号关闭，从而减少功耗。

实现时钟屏蔽可以采用传统的门级屏蔽或者触发器级屏蔽技术。

传统的门级屏蔽技术通过控制闸口传输门或者与非门的输入端来屏蔽时钟信号，而触发器级屏蔽技术则是在时钟到来时根据特定的控制信号来判断是否对触发器进行更新。

二、电源管理技术电源管理技术是一组用于管理和控制芯片电源的技术，通过动态调整供电电压和频率来实现低功耗设计。

其中，功率管理单元（PMU）可以根据芯片的工作状态自动选择并切换供电方式，以达到最佳的功耗优化效果。

此外，也可以利用可变频率技术降低功耗，根据芯片的工作负载来动态调整运行频率，从而达到在功耗和性能之间的平衡。

三、功率适应技术功率适应技术是一种根据输入和输出电压之间的差异来自适应地调整电路的工作状态和功耗的技术。

当输入电压高于输出电压时，可以采用降压转换器以降低功耗。

而当输入电压低于输出电压时，可以采用升压转换器来提供更高的功耗。

此外，还可以利用电容比较器来实现功耗适应，根据输入和输出电压之间的比较结果来调整电路的工作方式。

四、温度感测技术温度感测技术可以通过在芯片上部署温度感测器来实时监测芯片的温度，从而控制芯片的工作状态和功耗。

当芯片温度过高时，可以采取降低工作频率、关闭不必要的电路模块等措施来降低功耗。

同时，温度感测技术还可以在芯片温度较低时提供更高的性能，以满足用户的需求。

综上所述，模拟电路低功耗设计是一项对于电子设备来说至关重要的技术。

通过合理应用时钟屏蔽技术、电源管理技术、功率适应技术和温度感测技术，可以有效地降低芯片的功耗，延长电池寿命，并提高设备的可靠性和使用体验。

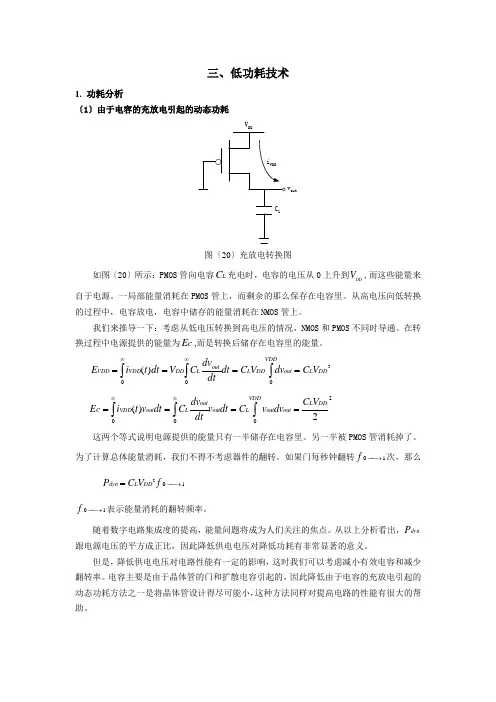

三、低功耗技术1. 功耗分析〔1〕由于电容的充放电引起的动态功耗Vlv out图〔20〕充放电转换图如图〔20〕所示：PMOS 管向电容L C 充电时，电容的电压从0上升到DD V ,而这些能量来自于电源。

一局部能量消耗在PMOS 管上，而剩余的那么保存在电容里。

从高电压向低转换的过程中，电容放电，电容中储存的能量消耗在NMOS 管上。

我们来推导一下：考虑从低电压转换到高电压的情况，NMOS 和PMOS 不同时导通。

在转换过程中电源提供的能量为C E ,而是转换后储存在电容里的能量。

⎰⎰⎰====∞∞VDD DD L out DD L out L DD VDD VDD V C dv V C dt dt dv C V dt t i E 0002)( ⎰⎰⎰====∞∞VDD DD L out out L out out L out VDD C V C dv v C dt v dt dv C dt v t i E 02002)( 这两个等式说明电源提供的能量只有一半储存在电容里。

另一半被PMOS 管消耗掉了。

为了计算总体能量消耗，我们不得不考虑器件的翻转。

如果门每秒钟翻转10−→−f 次，那么102−→−=f V C P DD L dyn 10−→−f 表示能量消耗的翻转频率。

随着数字电路集成度的提高，能量问题将成为人们关注的焦点。

从以上分析看出，dyn P 跟电源电压的平方成正比，因此降低供电电压对降低功耗有非常显著的意义。

但是，降低供电电压对电路性能有一定的影响，这时我们可以考虑减小有效电容和减少翻转率。

电容主要是由于晶体管的门和扩散电容引起的，因此降低由于电容的充放电引起的动态功耗方法之一是将晶体管设计得尽可能小，这种方法同样对提高电路的性能有很大的帮助。

〔2〕短路电流引起的功耗在实际电路中，输入波形上升和下降时间为零是不可能的。

在翻转过程中，当NMOS 管和PMOS 管同时导通的时候，有限的输入信号斜率使得在瞬间产生从DD V 到GND 之间直流通路。

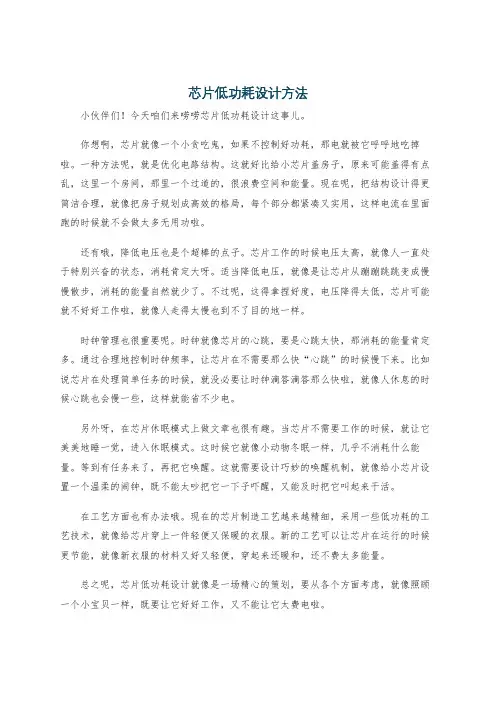

芯片低功耗设计方法小伙伴们！今天咱们来唠唠芯片低功耗设计这事儿。

你想啊，芯片就像一个小贪吃鬼，如果不控制好功耗，那电就被它呼呼地吃掉啦。

一种方法呢，就是优化电路结构。

这就好比给小芯片盖房子，原来可能盖得有点乱，这里一个房间，那里一个过道的，很浪费空间和能量。

现在呢，把结构设计得更简洁合理，就像把房子规划成高效的格局，每个部分都紧凑又实用，这样电流在里面跑的时候就不会做太多无用功啦。

还有哦，降低电压也是个超棒的点子。

芯片工作的时候电压太高，就像人一直处于特别兴奋的状态，消耗肯定大呀。

适当降低电压，就像是让芯片从蹦蹦跳跳变成慢慢散步，消耗的能量自然就少了。

不过呢，这得拿捏好度，电压降得太低，芯片可能就不好好工作啦，就像人走得太慢也到不了目的地一样。

时钟管理也很重要呢。

时钟就像芯片的心跳，要是心跳太快，那消耗的能量肯定多。

通过合理地控制时钟频率，让芯片在不需要那么快“心跳”的时候慢下来。

比如说芯片在处理简单任务的时候，就没必要让时钟滴答滴答那么快啦，就像人休息的时候心跳也会慢一些，这样就能省不少电。

另外呀，在芯片休眠模式上做文章也很有趣。

当芯片不需要工作的时候，就让它美美地睡一觉，进入休眠模式。

这时候它就像小动物冬眠一样，几乎不消耗什么能量。

等到有任务来了，再把它唤醒。

这就需要设计巧妙的唤醒机制，就像给小芯片设置一个温柔的闹钟，既不能太吵把它一下子吓醒，又能及时把它叫起来干活。

在工艺方面也有办法哦。

现在的芯片制造工艺越来越精细，采用一些低功耗的工艺技术，就像给芯片穿上一件轻便又保暖的衣服。

新的工艺可以让芯片在运行的时候更节能，就像新衣服的材料又好又轻便，穿起来还暖和，还不费太多能量。

总之呢，芯片低功耗设计就像是一场精心的策划，要从各个方面考虑，就像照顾一个小宝贝一样，既要让它好好工作，又不能让它太费电啦。

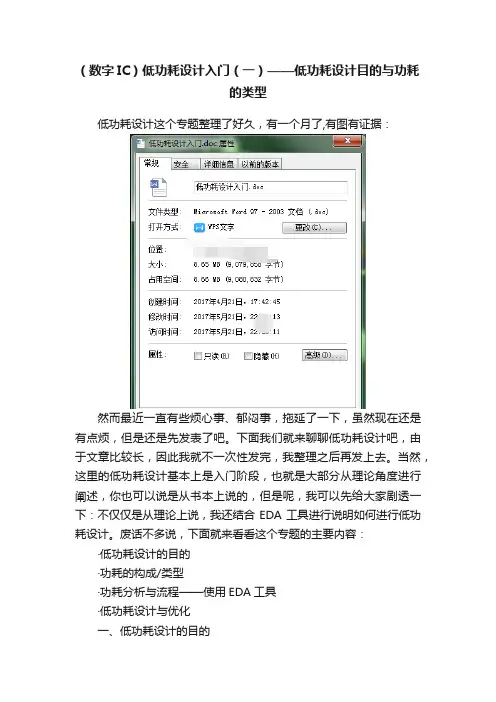

（数字IC）低功耗设计入门（一）——低功耗设计目的与功耗的类型低功耗设计这个专题整理了好久，有一个月了,有图有证据：然而最近一直有些烦心事、郁闷事，拖延了一下，虽然现在还是有点烦，但是还是先发表了吧。

下面我们就来聊聊低功耗设计吧，由于文章比较长，因此我就不一次性发完，我整理之后再发上去。

当然，这里的低功耗设计基本上是入门阶段，也就是大部分从理论角度进行阐述，你也可以说是从书本上说的，但是呢，我可以先给大家剧透一下：不仅仅是从理论上说，我还结合EDA工具进行说明如何进行低功耗设计。

废话不多说，下面就来看看这个专题的主要内容：·低功耗设计的目的·功耗的构成/类型·功耗分析与流程——使用EDA工具·低功耗设计与优化一、低功耗设计的目的1.便携性设备等需求电子产品在我们生活中扮演了极其重要的作用，便携性的电子设备便是其中一种。

便携性设备需要电池供电、需要消耗电池的能量。

在同等电能提供下，低功耗设计的产品就能够工作更长的时间。

时间的就是生命，因此低功耗设计是很重要的。

便携性的设备需要低功耗设备，比如说手机，如果充电两小时，通话5分钟，这谁还买你的手机...2.可靠性与性能的影响设备消耗电能，会产生热量；消耗的能量越多，产生的热量越多。

发热越严重，热噪声越大，就会影响器件的正常工作，导致电路不能正常工作。

发热量的增加，可能会使工作在1G下的电路，只能工作在500M，这就影响了速度，这最常见的就是手机的发热了，手机发热之后，便感觉卡卡的。

3.成本的影响如果不注意进行低功耗设计，那就可能导致后期的成本增加，从而导致整个系统的成本增加。

例如，不进行低功耗设计，发热量就可能增加，在封装的时候，就需要考虑怎么给你这个芯片进行散热，从而增加了封装的散热成本。

再比如，在进行系统组装的时候，如果那你的芯片功耗过大，就需要考虑在系统外给你进行散热，比如说添加一个风扇，发热很严重的甚至可以给你进行液体降温。
