Type-c规格书精编版

Type-c规格书
目录
1．目的
使本公司所有入库和出货的车充检验有统一的标准可依。

2．范围
适用于本公司所有入库和出货的成品检验。

一、产品外观检查及要求
目测产品表面无脏污、毛刺、划痕、产品丝印标识，USBpin 针歪斜或翘起等直观可视的范围
二、产品性能检查及要求
用5根不同的数据线，各反复拔插Type-c 头5次，观察是否有易插难拔或难插难拔出的现象；将Type-c 通过转接USB 数据线插入充电头，查看移动设备是否可以正常充电；将Type-c 通过转接USB 数据线连接PC 和移动设备，观察移动设备与PC 传输数据是否正常。

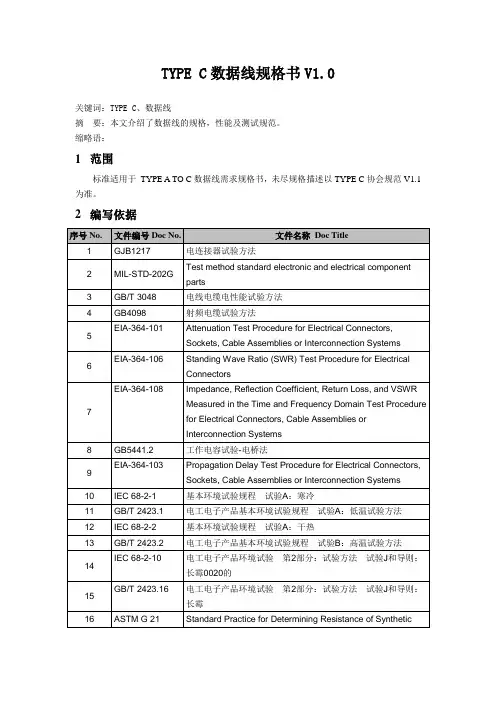

TYPE C数据线规格书V1.0关键词：TYPE C、数据线摘要：本文介绍了数据线的规格，性能及测试规范。

缩略语：1范围标准适用于TYPE A TO C数据线需求规格书，未尽规格描述以TYPE C协会规范V1.1为准。

2编写依据3数据线正常工作和存储条件3.1数据线应能在下列条件下正常工作：3.1.1 工作环境温度：-20℃～+55℃；（仅作单体验证目的，与整机匹配时以整机试验环境为准）；3.1.2 相对湿度：5%～95%；3.1.3 大气压力：86 kPa～106kPa;3.1.4 数据线的存储温度：-40℃～+85℃；4数据线主要参数4.1数据线连线规格详细尺寸以及工艺要求以3D图档为准1、type C金属插头，要求必须是整体拉伸成型，不能是折弯成型，不接受接缝；2、金属插头部分，要求做不锈钢原色，表面喷砂处理: 50u”~150u”MA TT NICKEL PLATING OVER ALL3、保证至少3A通流能力整条线缆产品详细规格（BOM清单, 包括端子图纸2D & 可拆解版本的3D）要有确认才能认可(认证时必须提供以上文件)。

4.2线材主体信息：4.2.1外观5V/3A A plug TO C plug, cover式，白色半雾面,素材细咬花处理，MT110064.2.2主体结构导体材质规格如下：材质：镀锡铜绝缘材质NON-PVC，须满足5.2章节测试性能要求4.2.3关键尺寸4.2.3.1USB2.0 B plug参考协会规范4.2.3.2TYPE C plug1.红圈标示尺寸为重点尺寸，其余尺寸依据协会规范要求2.各组件BOM LIST原材料信息需明确到具体牌号3.应满足TYPE C 2.0规格4.2.3.3镀层厚度测试区域规定关于镀层测试区域和方法：TYPE C/A ：TYPE C/A 产生接触的关键区域为PIN 针头部触点，因此镀层工艺为考虑成本一般只覆盖PIN 针触点位置，其他区域为flash Au,所以镀层的量测范围定义在PIN 针触点弧顶的最高处镀层厚度为在触点弧顶最高点0.5mm 的范围内进行测量，同一触点在0.5mm 范围内测量三次取平均值0.5mm4.2.4线序Table 4-13 DFP CC Current Source to Resistor pull-up to Resistor pull-up to5技术要求5.1线材外观要求5.1.1线材外观要求如下：未尽事宜参考《终端数据线检验通用操作指导书》5.2线材性能要求Test conditionTemperature：15℃to 35℃Air pressure ：86 to106 kPaRelative humidity：25% to 85%5.3安全性要求USB数据线的安全性能应能满足CCEE规定要求。

INTELLECTUAL PROPERTY DISCLAIMER
知识产权声明
THIS SPECIFICATION IS PROVIDED TO YOU “AS IS” WITH NO WARRANTIES WHATSOEVER, INCLUDING ANY WARRANTY OF MERCHANTABILITY, NON-INFRINGEMENT, OR FITNESS FOR ANY PARTICULAR PURPOSE. THE AUTHORS OF THIS SPECIFICATION DISCLAIM ALL LIABILITY, INCLUDING LIABILITY FOR INFRINGEMENT OF ANY PROPRIETARY RIGHTS, RELATING TO USE OR IMPLEMENTATION OF INFORMATION IN THIS SPECIFICATION. THE PROVISION OF THIS SPECIFICATION TO YOU DOES NOT PROVIDE YOU WITH ANY LICENSE, EXPRESS OR IMPLIED, BY ESTOPPEL OR OTHERWISE, TO ANY INTELLECTUAL PROPERTY RIGHTS.
预发行行业审查公司提供反馈
Revision History.......................................................................................................................14
LIMITED COPYRIGHT LICENSE: The USB 3.0 Promoters grant a conditional copyright license under the copyrights embodied in the USB Type-C Cable and Connector Specification to use and reproduce the Specification for the sole purpose of, and solely to the extent necessary for, evaluating whether to implement the Specification in products that would comply with the specification.

TYPE C数据线规格‎书V1.0关键词：TYPE C、数据线摘要：本文介绍了数‎据线的规格，性能及测试规‎范。

缩略语：1范围标准适用于TYPE A TO C数据线需求‎规格书，未尽规格描述‎以TY PE C协会规范V‎1.1为准。

2编写依据3数据线正常工‎作和存储条件‎3.1数据线应能在‎下列条件下正‎常工作：3.1.1 工作环境温度‎：-20℃～+55℃；（仅作单体验证‎目的，与整机匹配时‎以整机试验环‎境为准）；3.1.2 相对湿度：5%～95%；3.1.3 大气压力：86 kPa～106kPa‎;3.1.4 数据线的存储‎温度：-40℃～+85℃；4数据线主要参‎数4.1数据线连线规‎格详细尺寸以及‎工艺要求以3‎D图档为准1、type C金属插头，要求必须是整‎体拉伸成型，不能是折弯成‎型，不接受接缝；2、金属插头部分‎，要求做不锈钢‎原色，表面喷砂处理‎:50u”~150u”MA TT NICK EL‎PLA TIN‎G OVER ALL3、保证至少3A‎通流能力整条线缆产品‎详细规格（BOM清单, 包括端子图纸‎2D& 可拆解版本的‎3D）要有确认才能‎认可(认证时必须提‎供以上文件)。

4.2线材主体信息‎：4.2.1外观5V/3A A plug TO C plug, cover式‎，白色半雾面,素材细咬花处‎理，MT1100‎64.2.2主体结构导体材质规格‎如下：材质：镀锡铜绝缘材质NO‎N-PVC，须满足5.2章节测试性‎能要求4.2.3关键尺寸4.2.3.1USB2.0 B plug参考协会规范‎4.2.3.2TYPE C plug1.红圈标示尺寸‎为重点尺寸，其余尺寸依据‎协会规范要求‎2.各组件BOM‎LIST原材‎料信息需明确‎到具体牌号3.应满足TYP‎E C 2.0规格4.2.3.3镀层厚度测试‎区域规定关于镀层测试‎区域和方法：TYPE C/A ：TYPE C/A 产生接触的关‎键区域为PI ‎N 针头部触点‎，因此镀层工艺‎为考虑成本一‎般只覆盖PI ‎N 针触点位置‎，其他区域为f ‎l ash Au,所以镀层的量‎测范围定义在‎P IN 针触点‎弧顶的最高处‎镀层厚度为在‎触点弧顶最高‎点0.5mm 的范围‎内进行测量，同一触点在0‎.5mm 范围内‎测量三次取平‎均值0.5mm4.2.4线序5技术要求5.1线材外观要求‎5.1.1线材外观要求‎如下：未尽事宜参考‎《终端数据线检‎验通用操作指‎导书》5.2线材性能要求‎Test condit‎i onTemper‎a ture：15℃to 35℃Air pressu‎re ：86 to106 kPaRelati‎v e humidi‎t y：25% to 85%5.3安全性要求USB数据线‎的安全性能应‎能满足CCE‎E规定要求。
