2020年常用纸箱ECT对应的边压和耐破强度表以及计算方法

纸箱抗压强度计算发布时间：10-07-22 来源：点击量：1960 字段选择：大中小抗压力试验纸箱抗压能力是指瓦楞纸箱空箱立体放置时，对其两面匀速施压，箱体所能承受的最高压力值。

抗压能力的N。

取箱体和箱面不得破损和有明显碰、戳伤痕的样箱三个。

抗压力试验的设备是包装容器整体抗压试验机包装容器整体抗压试验机的主要技术参数是：测量范围：0-50kN负荷准确度：±2%压板面积:1200mm×1200mm上、下板平行度：2/1000上压板有效行程：标准速度 10mm/mm无极调速 1-100/min抗压力试验的检测方法是将三个样箱立体合好，用封箱胶带上、下封牢，放入抗压试验机下压板的中间位置，开机使上压板接近空箱箱体。

然后启动加压标准速度，直至箱体屈服。

读取实测值。

对测试的结果，求出算术平均值。

被测瓦楞纸箱的抗压力值按下列公式计算：P=K×G(H/h-1)×9.8式中:P:-抗压力值,NK:-劣变系数(强度系数);G：-单件包装毛重;kgH：-堆积高度;mh：-箱高;mH/h：-取整位数。

根据SN/T0262-93《出口商品运输包装瓦楞纸箱检验规程》中的计数规定，H/h取速位数。

小数点后面无论大、小都入上，就高不就低。

SN/T0262-93检验规程关于劣变系数的规定(表二十五)：表二十五贮存期小于30天30天-100天100天以上劣变系数K1.61.652注:劣变系数(强度系数)K根据纸箱所装货物的贮存条件决定。

抗压力试验合格准则的判定为：当所测三个样箱的抗压力值均大于标准抗压力值时，该项试验为合格。

若其中有一个样箱不合格，则该项试验为不合格。

纸板边压强度的推算方法瓦楞纸板的边压强度等于组成纸板各层原纸的横向环压强度之和，对于坑纸，其环压值为原纸环压强度乘以对应的瓦楞伸长系数。

单瓦楞纸板Es= (L1+L2+r×F)双瓦楞纸板Ed= (L1+L2+L3+r×F+r1×F1)三瓦楞纸板Et= (L1+L2+L3+L4+r×F+r1×F1+r2×F2)式中L1、L2、L3、L4分别为瓦楞纸板面纸、里纸及中隔纸的环压强度(N/m);r、r1、r2表示瓦楞伸长系数(见表二);F、F1、F2表示芯纸的环压强度(N/m);表二不同楞型的伸长系数及纸板厚度楞型 A C B E伸长系数(r) 1.53 1.42 1.40 1.32纸板厚度 5 4 3 1.5注：1. 不同瓦线设备，即使是同一种楞型，由于其瓦楞辊的尺寸不同，瓦楞伸长系数也存在偏差，所以纸箱企业在使用表二进行推算时需根据工厂的设备情况对伸长系数进行调整。

纸箱边压强度计算公式
纸箱边压强度计算公式是确定纸箱的负荷载荷能力的重要参数之一，它有助于
准确评估纸箱的安全性。

纸箱边压强度计算公式的精确度取决于它的精准输入参数。

类似的，我们在建筑领域也有一系列的设计规范来确保建筑的安全性及各种要求满足。

具体而言，我们可以使用结构健壮性设计公式求取纸箱边压强度。

首先，我们
需要计算纸箱质量比重，以确定不同的健壮性测试规范。

其次，我们将参考下面的公式，根据不同的健壮性测试规范和结构的类型对应，以确定纸箱的负荷载荷能力：
F=P/A∙δ/1.3
F为抗压强度，P为纸箱承受的压力，A为纸箱节点处抗压面积，δ为安全系数，1.3为修正系数。

进一步地，我们可以使用静力学原理来进行建筑结构的安全评估。

在建筑结构
分析结果中， F系数作为衡量结构安全性的核心指标，可以轻松计算出满足规范
要求的最小抗压强度。

这项技术使得纸箱的安全性得以迅速检验，进而确保纸箱的耐有力性及便利性。

基于以上分析，我们可以看出，精确的纸箱边压强度计算公式有助于我们更准
确地评估纸箱的安全性，建筑结构的安全评估将确保结构稳定满足规范要求，同时有助于我们着眼于建筑设施可持续发展和环境保护。

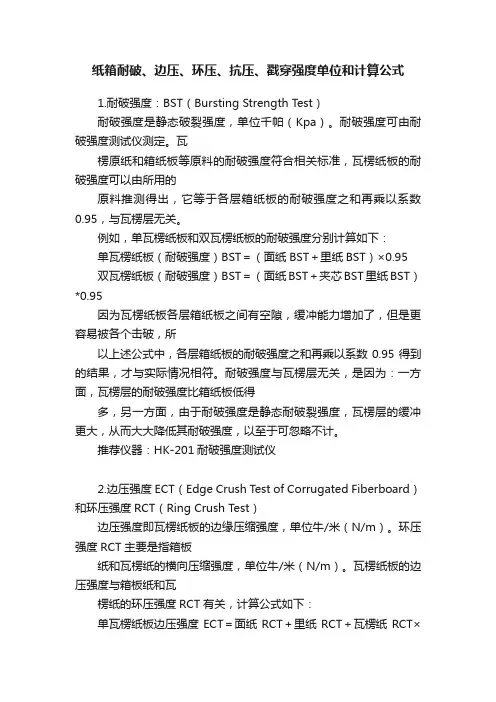

纸箱耐破、边压、环压、抗压、戳穿强度单位和计算公式1.耐破强度：BST（Bursting Strength Test）耐破强度是静态破裂强度，单位千帕（Kpa）。

耐破强度可由耐破强度测试仪测定。

瓦楞原纸和箱纸板等原料的耐破强度符合相关标准，瓦楞纸板的耐破强度可以由所用的原料推测得出，它等于各层箱纸板的耐破强度之和再乘以系数0.95，与瓦楞层无关。

例如，单瓦楞纸板和双瓦楞纸板的耐破强度分别计算如下：单瓦楞纸板（耐破强度）BST＝（面纸BST＋里纸BST）×0.95双瓦楞纸板（耐破强度）BST＝（面纸BST＋夹芯BST里纸BST）*0.95因为瓦楞纸板各层箱纸板之间有空隙，缓冲能力增加了，但是更容易被各个击破，所以上述公式中，各层箱纸板的耐破强度之和再乘以系数0.95得到的结果，才与实际情况相符。

耐破强度与瓦楞层无关，是因为：一方面，瓦楞层的耐破强度比箱纸板低得多，另一方面，由于耐破强度是静态耐破裂强度，瓦楞层的缓冲更大，从而大大降低其耐破强度，以至于可忽略不计。

推荐仪器：HK-201耐破强度测试仪2.边压强度ECT（Edge Crush Test of Corrugated Fiberboard）和环压强度RCT（Ring Crush Test）边压强度即瓦楞纸板的边缘压缩强度，单位牛/米（N/m）。

环压强度RCT主要是指箱板纸和瓦楞纸的横向压缩强度，单位牛/米（N/m）。

瓦楞纸板的边压强度与箱板纸和瓦楞纸的环压强度RCT有关，计算公式如下：单瓦楞纸板边压强度ECT＝面纸RCT＋里纸RCT＋瓦楞纸RCT×楞率双瓦楞纸板边压强度ECT＝面纸RCT＋里纸RCT＋夹芯纸RCT＋*层瓦楞纸RCT×相应楞率＋第二层瓦楞纸RCT×相应楞率%国外有一些包装科研机构通过大量研究工作，归纳出一系列的计算公式，芬兰一家包装科研机构做出了大量测试，得出的成果具有代表性，非常符合实际情况。

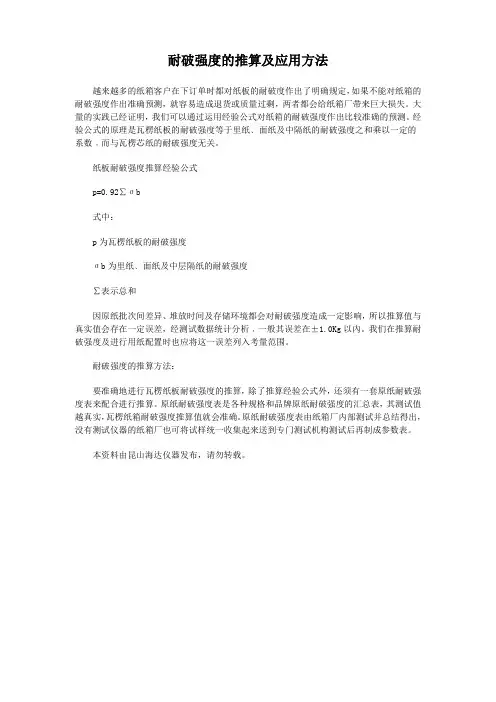

耐破强度的推算及应用方法
越来越多的纸箱客户在下订单时都对纸板的耐破度作出了明确规定，如果不能对纸箱的耐破强度作出准确预测，就容易造成退货或质量过剩，两者都会给纸箱厂带来巨大损失。

大量的实践已经证明，我们可以通过运用经验公式对纸箱的耐破强度作出比较准确的预测。

经验公式的原理是瓦楞纸板的耐破强度等于里纸﹑面纸及中隔纸的耐破强度之和乘以一定的系数﹐而与瓦楞芯纸的耐破强度无关。

纸板耐破强度推算经验公式
p=0.92∑σb
式中：
p为瓦楞纸板的耐破强度
σb为里纸﹑面纸及中层隔纸的耐破强度
∑表示总和
因原纸批次间差异、堆放时间及存储环境都会对耐破强度造成一定影响，所以推算值与真实值会存在一定误差，经测试数据统计分析﹐一般其误差在±1.0Kg以內。

我们在推算耐破强度及进行用纸配置时也应将这一误差列入考量范围。

耐破强度的推算方法：
要准确地进行瓦楞纸板耐破强度的推算，除了推算经验公式外，还须有一套原纸耐破强度表来配合进行推算。

原纸耐破强度表是各种规格和品牌原纸耐破强度的汇总表，其测试值越真实，瓦楞纸箱耐破强度推算值就会准确。

原纸耐破强度表由纸箱厂内部测试并总结得出，没有测试仪器的纸箱厂也可将试样统一收集起来送到专门测试机构测试后再制成参数表。

本资料由昆山海达仪器发布，请勿转载。

纸板的边压强度和耐破度计算方法
龙腾纸板的边压强度和耐破度计算方法
一、纸板边压测算方法：
三层：面纸（边压）+底纸（边压）
五层：面纸（边压）+里纸（边压）+底纸（边压）
公式：
牛卡纸（面纸、底纸边压）=横向环压最小值ⅹ克重
里纸（坑纸、芯纸边压）=横向环压最小值ⅹ克重ⅹ1.38 注：三层纸板计算面纸和底纸，五层纸板是每层纸的边压相加
二、纸板耐破测算方法：
三层：面纸（耐破）+底纸（耐破）
五层：面纸（耐破）+底纸（耐破）+芯纸（耐破）
公式：
纸板耐破度=纸克重x耐破指数最小值
注：三层纸板的耐破计算面纸和底纸，五层纸板不计坑纸的耐破*龙腾没有七层的纸板。

材料理论与实测边压强度、耐破强度对比分析报告
1、边压强度计算公式：
ECT（边压强度）=面纸克重*面纸环压指数+瓦纸1克重*楞率*瓦纸1环压指数+芯纸克重*芯纸环压指数+瓦纸2克重*楞率*瓦纸2环压指数+里纸克重*里纸环压指数；
边压强度单位（N/m）
差值=1-（计算边压强度/实际边压强度）
由上图可以看出，对于大部分纸板而言：
-5%实际边压强度平均值≤理论计算边压强度≤10%实际边压强度平均值；但是由于纸板的边压强度本身不稳定（原纸批次、厂家不同，测试批次不同导致纸板边压强度不稳定），理论计算的边压强度与实际测算出来的最大偏差±40%。

2、耐破强度计算公式：
纸板耐破强度=面纸耐破强度+芯纸耐破强度+里纸耐破强度
耐破强度单位（N/Kpa）
差值=1-（计算耐破强度/实际耐破强度）
由上表和图可以看出：
1、理论耐破强度值均小于实际的耐破值
2、10%理论耐破强度值≤实际平均耐破强度值≤20%理论耐破强度值。

常用纸箱E C T对应的边压和耐破强度表以及
计算方法精选文档 TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-
很多人不知道ECT边压怎么来的：
下面我们以51ECT B/C为例：
51ECT B/C?的意思是每1平方英寸的纸板要能承受51磅的压力。

而下表要求的边压强度为牛顿/米。

所以要换算：
1、把51磅变为牛顿
51 / =公斤
牛顿
51磅=牛顿
2、已知每英寸的力，要求每米的力，所以再要把英寸变成米：
/ =?牛顿/毫米
x 1000=?牛顿/?米
这样就得出了表里的得数：
89251700
测试的计算方法：
工厂测试设备是显示公斤数的，边压测试是用 x 100mm的纸板。

所以用边压的结果乘就能得出牛顿。

因为压的纸板长度是100mm,所以再乘10就得出米。

所以可以很简单办法的算出?牛顿?/?米?的结果：
用 x 100mm的纸板测出结果，再用测试出来的公斤数?X 98=?实际纸箱的N/M数字。

（爆裂强度的算法也一样）
下面是一些常用的纸箱的ECT对应值
56001350
77001700
84001700
89251700
106752290
77001600 56001530 56001530 77001530 56001352。
