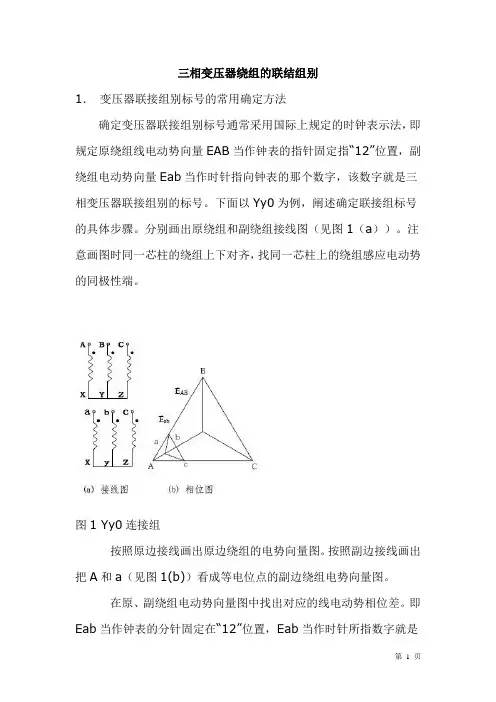

三相变压器绕组的联结组别1．变压器联接组别标号的常用确定方法确定变压器联接组别标号通常采用国际上规定的时钟表示法，即规定原绕组线电动势向量EAB当作钟表的指针固定指“12”位置，副绕组电动势向量Eab当作时针指向钟表的那个数字，该数字就是三相变压器联接组别的标号。
下面以Yy0为例，阐述确定联接组标号的具体步骤。
分别画出原绕组和副绕组接线图（见图1（a））。
注意画图时同一芯柱的绕组上下对齐，找同一芯柱上的绕组感应电动势的同极性端。
图1 Yy0连接组按照原边接线画出原边绕组的电势向量图。
按照副边接线画出把A和a（见图1(b)）看成等电位点的副边绕组电势向量图。
在原、副绕组电动势向量图中找出对应的线电动势相位差。
即Eab当作钟表的分针固定在“12”位置，Eab当作时针所指数字就是该变压器联接组别标号（图1中Eab指“12”，通常用“0”表示）。
联接组组成：原边接线、副边接线组别号。
由此得图1的联接组为Yy0。
应用此法，对应每一个联接组别都要画出对应原边接线和副边接线的电势向量图，步骤繁琐，也容易出错，掌握起来有一定的难度，尤其对从事变电站运行的职工更是如此。
笔者将所有的联接组别进行全面的分析，反复推敲，找出了它们之间的相互联系及变化规律，总结出了不用画向量图的简易确定联接组标号的方法。
2 变压器中各电动势向量的相位变化规律用国际上规定的方法确定三相变压器的联接组别，较关键的步骤是画原、副绕组电动势向量图，找原、副边绕组对应的线电动势相位差。
由于三相变压器结构的特点，三相变压器原、副绕组电动势向量的相位变化及相位差也有一定的规律可循。
三相变压器同一侧（原边或副边）各相电动势相位互等120°。
同一铁芯柱上原、副绕组相电动势要么同相，相位差为0°，要么反相，相位差为+180°（如图1 Yy0）。
不论怎样联接，电势向量组成的三角形为等边三角形。
高压绕组线电势EAB和对应的低压绕相线电势Eab之间的相位差总是30°的整倍数。

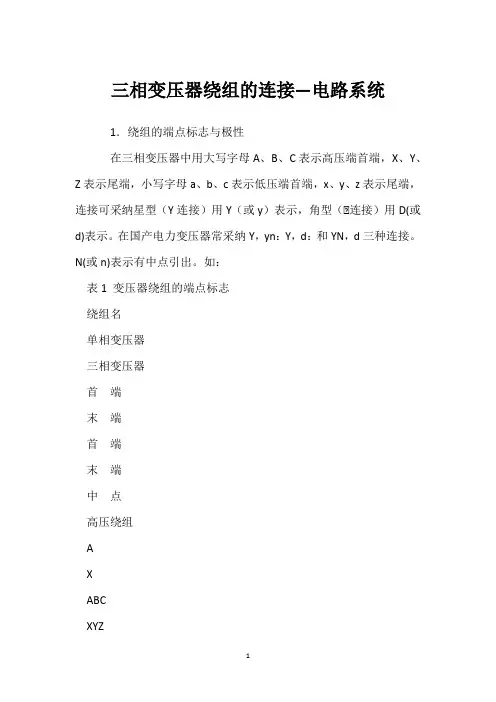

三相变压器绕组的连接—电路系统1．绕组的端点标志与极性在三相变压器中用大写字母A、B、C表示高压端首端，X、Y、Z表示尾端，小写字母a、b、c表示低压端首端，x、y、z表示尾端，连接可采纳星型（Y连接）用Y（或y）表示，角型（△连接）用D(或d)表示。
在国产电力变压器常采纳Y，yn：Y，d：和YN，d三种连接。
N(或n)表示有中点引出。
如：表1 变压器绕组的端点标志绕组名单相变压器三相变压器首端末端首端末端中点高压绕组AXABCXYZN低压绕组aXabn中压绕组AmXmAmBmCmXmYmZmNm2．单相变压器的联结组（1）变压器的联结组：三相变压器高、低压绕组对应的线电动势之间的相位差，通常用时钟法来表示，称为变压器的联结组。
（2）时钟法：即把高压绕组的线电动势相量作为时钟的长针，且固定指向12的位置，对应的低压绕组的线电动势相量作为时钟的短针，其所指的钟点数就是变压器联结组的标号。
（3）单相变压器的联结组号如图所示：对于单相变压器，当高、低压绕组电动势相位相同时，联结组为I，I0，其中I，I表示高、低压绕组都是单相绕组。
当高、低压绕组电动势相位相反时，其联结组为I，I6。
图1 单相变压器的联结组3．三相绕组的联结方式对于三相变压器，不论是高压绕组还是低压绕组，我国主要采纳星形连接（Y连接）和三角形连接（D连接）两种。
星形连接方式：以高压绕组为例，把三相绕组的3个末端X、Y、Z连在一起，结成中点，而把它们的三个首端A、B、C引出，便是星形连接，以符号Y表示。
三角形连接方式：假如把一相的末端和另一相首端连接起来，挨次形成一闭合电路，称为三角形连接，用D表示。
留意：相应的是对于低压侧而言，用y，d表示。
图2 三相绕组的联结方式和相量图4．三相变压器的联结组依据变压器原、付方对应的线电压之间的相位关系，把变压器绕组的连接分成不同的组合称为绕组的联结组。
实践与理论证明，变压器高、低压方相对应的线电压的相位差总是30度的倍数。

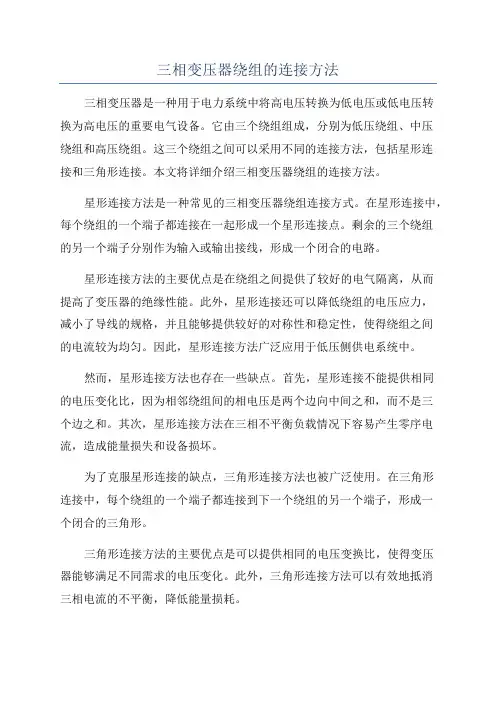

三相变压器绕组的连接方法三相变压器是一种用于电力系统中将高电压转换为低电压或低电压转换为高电压的重要电气设备。
它由三个绕组组成，分别为低压绕组、中压绕组和高压绕组。
这三个绕组之间可以采用不同的连接方法，包括星形连接和三角形连接。
本文将详细介绍三相变压器绕组的连接方法。
星形连接方法是一种常见的三相变压器绕组连接方式。
在星形连接中，每个绕组的一个端子都连接在一起形成一个星形连接点。
剩余的三个绕组的另一个端子分别作为输入或输出接线，形成一个闭合的电路。
星形连接方法的主要优点是在绕组之间提供了较好的电气隔离，从而提高了变压器的绝缘性能。
此外，星形连接还可以降低绕组的电压应力，减小了导线的规格，并且能够提供较好的对称性和稳定性，使得绕组之间的电流较为均匀。
因此，星形连接方法广泛应用于低压侧供电系统中。
然而，星形连接方法也存在一些缺点。
首先，星形连接不能提供相同的电压变化比，因为相邻绕组间的相电压是两个边向中间之和，而不是三个边之和。
其次，星形连接方法在三相不平衡负载情况下容易产生零序电流，造成能量损失和设备损坏。
为了克服星形连接的缺点，三角形连接方法也被广泛使用。
在三角形连接中，每个绕组的一个端子都连接到下一个绕组的另一个端子，形成一个闭合的三角形。
三角形连接方法的主要优点是可以提供相同的电压变换比，使得变压器能够满足不同需求的电压变化。
此外，三角形连接方法可以有效地抵消三相电流的不平衡，降低能量损耗。
然而，三角形连接方法也存在一些缺点。
首先，三角形连接不能提供较好的隔离性能，绕组之间的相电压较高，容易导致绕组之间的电气击穿。
其次，三角形连接要求绕组中心点不接地，因此在故障时难以检测和定位故障。
综上所述，星形连接和三角形连接是常用的三相变压器绕组连接方法。
星形连接具有较好的电气隔离性能和稳定性，适用于低压侧供电系统。
而三角形连接具有相同的电压变换比和抵消能力，适用于不同变压比和负载条件的要求。
根据实际应用需求，可以选择适合的连接方法来实现电能的变换和传输。

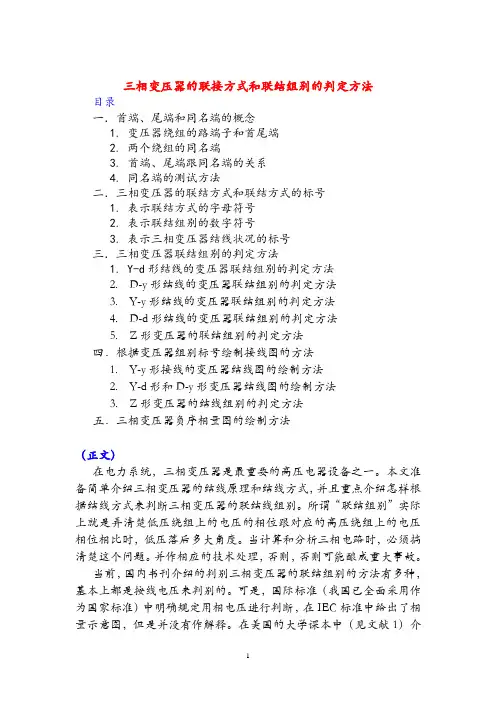

三相变压器的联接方式和联结组别的判定方法目录一．首端、尾端和同名端的概念1. 变压器绕组的路端子和首尾端2. 两个绕组的同名端3. 首端、尾端跟同名端的关系4. 同名端的测试方法二．三相变压器的联结方式和联结方式的标号1. 表示联结方式的字母符号2. 表示联结组别的数字符号3. 表示三相变压器结线状况的标号三．三相变压器联结组别的判定方法1. Y-d形结线的变压器联结组别的判定方法2. D-y形结线的变压器联结组别的判定方法3. Y-y形结线的变压器联结组别的判定方法4. D-d形结线的变压器联结组别的判定方法5. Z形变压器的联结组别的判定方法四．根据变压器组别标号绘制接线图的方法1. Y-y形接线的变压器结线图的绘制方法2. Y-d形和D-y形变压器结线图的绘制方法3. Z形变压器的结线组别的判定方法五．三相变压器负序相量图的绘制方法（正文）在电力系统，三相变压器是最重要的高压电器设备之一。
本文准备简单介绍三相变压器的结线原理和结线方式，并且重点介绍怎样根据结线方式来判断三相变压器的联结线组别。
所谓“联结组别”实际上就是弄清楚低压绕组上的电压的相位跟对应的高压绕组上的电压相位相比时，低压落后多大角度。
当计算和分析三相电路时，必须搞清楚这个问题。
并作相应的技术处理，否则，否则可能酿成重大事故。
当前，国内书刊介绍的判别三相变压器的联结组别的方法有多种，基本上都是按线电压来判别的。
可是，国际标准（我国已全面采用作为国家标准）中明确规定用相电压进行判断，在IEC标准中给出了相量示意图，但是并没有作解释。
在美国的大学课本中（见文献1）介绍了相量图的画法和结线组别的分析方法。
本文就是介绍这种方法的。
在学习介绍过程中，作者也提出了更简化的分析判定方法。
一．首端、尾端和同名端的概念1.变压器绕组的线路端子和首尾端三相变压器可以是由三个单相变压器通过外部连线组成，也可以制成一个整体的三相变压器。
不管用哪种方法组成三相变压器，总得要把各个端子的用途标示出来。

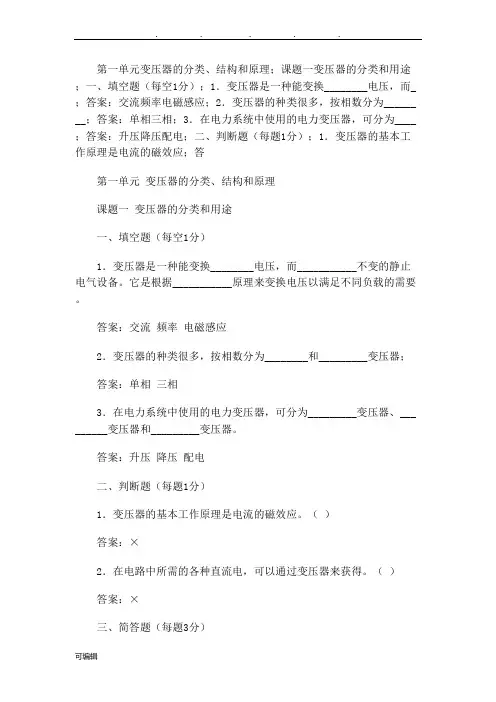

第一单元变压器的分类、结构和原理；课题一变压器的分类和用途；一、填空题（每空1分）；1．变压器是一种能变换________电压，而_；答案：交流频率电磁感应；2．变压器的种类很多，按相数分为______ __；答案：单相三相；3．在电力系统中使用的电力变压器，可分为____；答案：升压降压配电；二、判断题（每题1分）；1．变压器的基本工作原理是电流的磁效应；答第一单元变压器的分类、结构和原理课题一变压器的分类和用途一、填空题（每空1分）1．变压器是一种能变换________电压，而___________不变的静止电气设备。
它是根据___________原理来变换电压以满足不同负载的需要。
答案：交流频率电磁感应2．变压器的种类很多，按相数分为________和_________变压器；答案：单相三相3．在电力系统中使用的电力变压器，可分为_________变压器、___ ______变压器和_________变压器。
答案：升压降压配电二、判断题（每题1分）1．变压器的基本工作原理是电流的磁效应。
（）答案：×2．在电路中所需的各种直流电，可以通过变压器来获得。
（）答案：×三、简答题（每题3分）1、为什么要高压送电？答案：当输出电功率一定时，电压越大，电流越小。
2（1）P损= IR，可以减少运输中的损耗。
（2）可以节约架设成本。
2、变压器能改变直流电压吗？如接上直流电压，会发生什么现象？答案：不能。
如果接上直流电压，会使绕组过热而烧毁。
课题二变压器的结构与冷却方式一、填空题（每空1分）1．变压器的铁心常用_________叠装而成，因线圈位置不同，可分成_________和_________两大类。
答案：硅钢片芯式壳式2．变压器的绕组常用绝缘铜线或铜箔绕制而成。
接电源的绕组称为____________；接负载的绕组称为___________。
也可按绕组所接电压高低分为___________和___________。

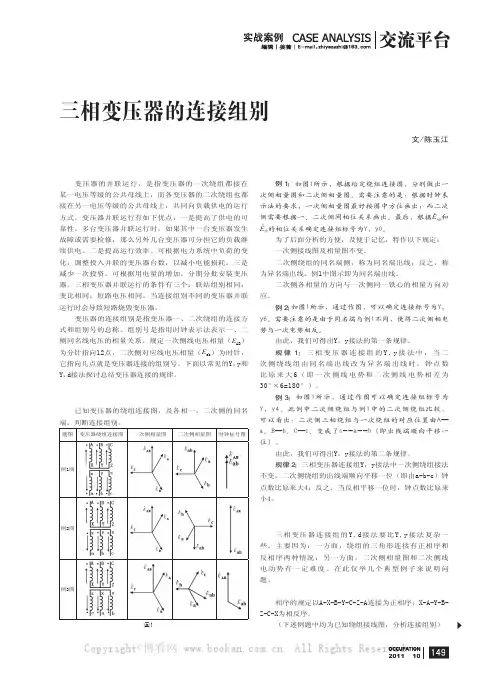

OCCUPATION 1492011 10三相变压器的连接组别文/陈玉江变压器的并联运行，是指变压器的一次绕组都接在某一电压等级的公共母线上，而各变压器的二次绕组也都接在另一电压等级的公共母线上，共同向负载供电的运行方式。
变压器并联运行有如下优点：一是提高了供电的可靠性。
多台变压器并联运行时，如果其中一台变压器发生故障或需要检修，那么另外几台变压器可分担它的负载继续供电。
二是提高运行效率。
可根据电力系统中负荷的变化，调整投入并联的变压器台数，以减小电能损耗。
三是减少一次投资。
可根据用电量的增加，分期分批安装变压器。
三相变压器并联运行的条件有三个：联结组别相同；变比相同；短路电压相同。
当连接组别不同的变压器并联运行时会导致短路烧毁变压器。
变压器的连接组别是指变压器一、二次绕组的连接方式和组别号的总称。
组别号是指用时钟表示法表示一、二侧同名线电压的相量关系。
规定一次侧线电压相量（E AB ）为分针指向12点，二次侧对应线电压相量（E ab ）为时针，它指向几点就是变压器连接的组别号。
下面以常见的Y，y和Y，d接法探讨总结变压器连接的规律。
一、Ｙ，ｙ接法已知变压器的绕组连接图，及各相一，二次侧的同名端，判断连接组别。
题图变压器绕组连接图一次侧相量图二次侧相量图时钟标号图例1图例2图例3图图1例１：如图1所示，根据给定绕组连接图，分别做出一次侧相量图和二次侧相量图。
需要注意的是：根据时钟表示法的要求，一次侧相量图最好按图中方位画出；而二次侧需要根据一、二次侧间相位关系画出。
最后，根据E AB 和E ab的相位关系确定连接组标号为Y，y0。
为了后面分析的方便，及便于记忆，特作以下规定：一次侧接线图及相量图不变。
二次侧绕组的同名端侧，称为同名端出线；反之，称为异名端出线。
例1中图示即为同名端出线。
二次侧各相量的方向与一次侧同一铁心的相量方向对应。
例２：如图1所示，通过作图，可以确定连接标号为Y，y6。
需要注意的是由于同名端与例1不同，使得二次侧相电势与一次电势相反。
三相变压器的连接组别一、Dyn11与Yyn0的区别三角形对星形接法，DYn11：D表示一次绕组为三角型接线，Y表示二次测绕组星型接线，n表示引出中性线，11表示二次测绕组的相角滞后一次绕组330度，用时钟的表示方法，假设一次测绕组为中心12点时刻，那么二测绕组就在11点位置Yyn0：高压星形连接、低压星形连接并引出中性线；Dyn11：高压三角形连接，低压星形连接并引出中性线。
当低压三相负载不平衡时，低压线圈存在零序电流，Yyn0连接的变压器由于高压星形连接，零序电流没有通路，所以低压零序电流产生零序磁通，从而感应出零序电势，也就是说相电压存在零序分量，使得三相相电压失去平衡，波形失真。
而在Dyn11连接的变压器中，由于高压是三角形连接，高压线圈中也感应出零序电流，它所产生的零序磁通抵消低压所产生的零序磁通，相电压中就不存在零序分量了。
所以说，Dyn11变压器比Yyn0变压器带不平衡负载的能力强。
但 Yyn0变压器结构要简单些，一般在1600KVA以下小容量的的变压器中仍然可以采用这种接法。
1）根据配电线路负荷的特点，美式箱变采用Dyn11结线，具有输出电压质量高、中性点不漂移、防雷性能好等特点。
在箱变低压侧三相负荷不平衡时，由于零序电流和三次谐波电流可以在高压绕阻的闭合回路内流通，每个铁心柱上的总零序磁势和三次谐波磁势几乎等于零，所以低压中性点电位不漂移，各项电压质量高；同样由于雷电流也可以在高压绕阻的闭合回路内流通，雷电流在每个铁心柱上的总磁势几乎等于零，消除了正、逆变换过电压，所以防雷性能好，但存在非全相运行问题，我公司采取在低压主开关加装欠压保护装置。
2）Yyn0接线，当高压熔丝一相熔断时，将会出现一相电压为零，另两相电压没变化，可使停电范围减少至1/3。
这种情况对于低压侧-9*3为单相供电的照明负载不会产生影响。
若低压侧为三相供电的动力负载，一般均配置缺相保护,故此不会造成动力负载因缺相运行而烧毁。
一、三相绕组的连接方法常见的连接方法有星形和三角形两种。
以高压绕组为例，星形连接是将三相绕组的末端连接在一起结为中性点，把三相绕组的首端分别引出，画接线图时，应将三相绕组竖直平行画出，相序是从左向右，电势的正方向是由末端指向首端，电压方向则相反。
画相量图时，应将B相电势竖直画出，其它两相分别与其相差120°按顺时针排列，三相电势方向由末端指向首端，线电势也是由末端指向首端。
三角形连接是将三相绕组的首、末端顺次连接成闭合回路，把三个接点顺次引出，三角形连接又有顺接、倒接两种接法。
画接线图时，三相绕组应竖直平行排列，相序是由左向右，顺接是上一相绕组的首端与下一相绕组的末端顺次连接。
倒接是将上一相绕组的末端与下一相绕组的首端顺次连接。
画相量图时，仍将B相竖直向上画出，三相接点顺次按顺时针排列，构成一个闭合的等边三角形，顺接时三角形指向右侧，倒接时三角形指向左侧，每相电势与电压方向与星形接线相同。
也就是说，相量图是按三相绕组的连接情况画出的，是一种位形图。
其等电位点在图上重合为一点，任意两点之间的有向线段就表示两面三刀点间电势的相量，方向均由末端指向首端。
连接三相绕组时，必须严格按绕组端头标志和接线图进行，不得将一相绕组的首、末端互换，否则会造成三相电压不对称，三相电流不平衡，甚至损坏变压器。
二、单相绕组的极性三相变压器的任一相的原、副绕组被同一主磁通所交链，在同一瞬间，当原绕组的某一端头为正时，副绕组必然有一个电位为正的对应端头，这两个相对应的端头就称为同极性端或同名端，通常以圆点标注。
变压器原、副绕组之间的极性关系取决于绕组的绕向和线端的标志。
当变压器原、副绕组的绕向相同，位置相对应的线端标志相同（即同为首端或同为末端），在电源接通的时候，根据椤次定律，可以确定标志相同的端应同为高电位或同为低电位，其电势的相量是同相的。
如果仅将原绕组的标志颠倒，则原、副绕组标志相同的线端就为反极性，其电势的相向即为反相。
第一单元变压器的分类、结构和原理；课题一变压器的分类和用途；一、填空题（每空1分）；1．变压器是一种能变换________电压，而_；答案：交流频率电磁感应；2．变压器的种类很多，按相数分为________；答案：单相三相；3．在电力系统中使用的电力变压器，可分为____；答案：升压降压配电；二、判断题（每题1分）；1．变压器的基本工作原理是电流的磁效应；答第一单元变压器的分类、结构和原理课题一变压器的分类和用途一、填空题（每空1分）1．变压器是一种能变换________电压，而___________不变的静止电气设备。
它是根据___________原理来变换电压以满足不同负载的需要。
答案：交流频率电磁感应2．变压器的种类很多，按相数分为________和_________变压器；答案：单相三相3．在电力系统中使用的电力变压器，可分为_________变压器、_________变压器和_________变压器。
答案：升压降压配电二、判断题（每题1分）1．变压器的基本工作原理是电流的磁效应。
（）答案：×2．在电路中所需的各种直流电，可以通过变压器来获得。
（）答案：×三、简答题（每题3分）1、为什么要高压送电答案：当输出电功率一定时，电压越大，电流越小。
2（1）P损 = IR，可以减少运输中的损耗。
（2）可以节约架设成本。
2、变压器能改变直流电压吗如接上直流电压，会发生什么现象答案：不能。
如果接上直流电压，会使绕组过热而烧毁。
课题二变压器的结构与冷却方式一、填空题（每空1分）1．变压器的铁心常用_________叠装而成，因线圈位置不同，可分成_________和_________两大类。
答案：硅钢片芯式壳式2．变压器的绕组常用绝缘铜线或铜箔绕制而成。
接电源的绕组称为____________；接负载的绕组称为___________。
也可按绕组所接电压高低分为___________和___________。
三相芯式变压器绕组的连接方式
三相芯式变压器绕组的连接方式主要有三种，分别是阶梯连接、分配连接和Y-Y连接。
首先，阶梮连接是一种最基本的连接方式，它是将三相变压器每一相绕组之间连接起来，形成一个旋绕的变压器绕组阶梯序列，从而实现电压的变化，有利于减少变压器的损
耗和故障，使用寿命较长。
其次，分配连接是将变压器绕组之间的电流分散接在各相绕组之间，即把变压器的输
入绕组的电流分配给三相绕组，从而实现相应抗谐波和电压稳定的功能，特别适用于大功
率变压器的应用场合。
总之，三相芯式变压器的连接方式有阶梯连接、分配连接和Y-Y连接，各有特性，用
户可以根据自身的实际需求，合理选择合适的三相芯式变压器连接方式，以达到节约能源、提高工作性能、改善系统运行效果的目的。
