空气源热泵热水机组工作原理图冷水水源直接进入热水机组入水口，热水机组按设定的温度进行加热，加热后的热水进贮水保温水箱，然后通过循环泵从保温水箱抽水送入系统中。

它是吸收空气中的热能，利用电能驱动压缩机工作，把空气中的低品位热能吸收并提升，再传输到热水中。

它是以电能来驱动工作，而非电能来制热。

燃油锅炉由于燃油的价格高，产生的效能并不高。

电资源虽丰富，但用电直接制热的方式不但耗电量大，运行成本高，而且电热管容易损坏。

热泵是通过消耗一部分高品质的能量从低温热源（空气）转移到高温热源（热水）中的一种装置。

转移到高温热泵（热水）中的热量QH包括消耗掉的高品质电能W和从低温热源（空气）中吸收的热量QL，根据能量守恒原理及热力学第一定律，有QH=W+QL (1)（1）式两边同除以W则QH=1+QL ……（2）式中QH为机组所获得的能量，储存于热水中；W为机组所消耗的电能；QL为来自空气中的热量，这部分能量来自于大自然的馈赠，不论环境温度如何变化，它总是以热焓的形式寄存于空气之中，所以热泵是一种高效节能的制热装置。

定义能效比（COP）为热泵机组产出的热量与投入的电能之比，即产出投入比COP=QH代入（2）式，即WCOP=1+QL ……（3）WCOP是与低温热源的热力参数相关的函数，对空气源热泵而言，其值随空气的温度、湿度等参数的改变而变化，但无论如何变化，由（3）式可知：显然COP值恒大于1，即热泵的热效率突破了传统加热设备的热效率极限100%，这就是热泵节能的热力学依据。

热泵不是热能的转换而是热量的搬运设备，热泵制热的效率，不受能量的转换效率（100%为其极限）的制约，而是受到逆向卡诺循环效率的制约，其理论上的最高效率为（工作温度+273.15）/高低温差。

只要有效降低工作温差就可以提高制热效率。

PHNIX空气源循环式三联供的应用人类自从进入到21世纪，科学技术迅猛发展，生活水平不断提高。

可是被人们遗忘的是，我们在享受科学带来的高品质生活的同时，也对我们赖以生存的地球带来了近乎毁灭性的灾难———环境危机。

伴随着环境危机的同时，能源危机也随之而来。

或许我们大家看过电影《后天》或者是《2012》，大家对里面惊心动魄的场面感到害怕，可是扪心自问，这难道不是我们人类自己栽下的后果吗？PHNIX集团时刻走在科技时代的最前沿，将最能满足人们基本生活的高效产品作为研发方向的重点，空气源循环式三联供就是基于这样的开发背景下完成的新产品，空气源循环式三联供是继PHNIX集团09年相继推出《北极星》系列和《小玲珑》系列主打产品之后的推出的又一重大的全能新产品。

1空气源循环式三联供的性能原理图1 空气源循环式三联供的系统原理图以上是空气源循环式三联供的系统原理图，区别与国内市场上的空气源热泵不同，PHNIX集团的空气源循环式三联供巧妙的将热水机组和空调机组合二为一，集功能性、实用性、节能性为一体，具备制冷、供暖、供热水三位一体的新型全能产品。

空气源循环式三联供充分利用了空气能和冷凝热，是一种高效、节能、全能、环保的新产品。

空气源循环式三联供具有四种工作模式，四种模式下制冷剂的流向是：①热水模式压缩机→四通阀1 →热水侧换热器→节流阀A→室外翅片换热器→四通阀2→压缩机②制冷模式压缩机→四通阀1→四通阀2→室外翅片换热器→节流阀→空调侧换热器→四通阀2→压缩机③制热模式压缩机→四通阀1→四通阀2→空调侧换热器→节流阀→室外翅片换热器→四通阀2→压缩机④制冷+热水模式压缩机→四通阀1→热水侧换热器→节流阀→空调侧换热器→四通阀2→压缩机2空气源循环式三联供的技术特点1） 能效比高区别与市场上的同类机部分热回收的功能，空气源循环式三联供运行于制冷加热水模式时，实现冷凝废热全部回收，使能量得到综合利用，节能效果最明显――综合能效比≥7.0。

空气能三联供方案1. 引言空气能三联供是一种利用空气能热泵系统进行取暖、制冷和热水供应的方案。

该方案具有高效能、环保节能等优点，逐渐成为现代建筑的热工系统首选方案。

本文将探讨空气能三联供的原理、设计要点和应用案例。

2. 空气能热泵系统原理空气能热泵系统是利用空气热能进行暖、冷、热水供应的系统。

其工作原理基于热泵循环，包括蒸发器、压缩机、冷凝器和节流装置等组件。

工作过程中，空气中的热能被吸收转化为冷媒的蒸发潜热，通过压缩机的压缩工作蒸发潜热被提高，然后通过冷凝器释放出来，实现热量的传递。

3. 空气能三联供方案设计要点3.1 系统整体设计空气能三联供方案的整体设计需要考虑以下几个方面：•设备选择：选择适合空气能三联供的空气热泵系统设备，包括蒸发器、压缩机、冷凝器等组件。

•管道设计：合理设计冷热媒介流体的管道布局，保证流体的顺畅传输和系统的高效运行。

•控制系统设计：设计智能化控制系统，根据室内外温度和需求，调整热泵系统的工作状态，提高系统的能效。

3.2 空气能热水供应空气能热泵系统可以通过合理设计，实现热水的供应。

具体包括： - 室内热水供应：通过热水管路连接热泵系统和用户的热水设备，实现热水的供应，满足用户的日常生活需求。

- 室外热水供应：通过集中供热系统，将热泵系统的热水集中供应给多个用户，提高能源利用效率。

3.3 空气能采暖与制冷空气能热泵系统不仅可用于取暖，还可用于制冷。

具体包括： - 室内采暖：通过热泵系统将空气的热能转化为热水或热风，通过管路连接采暖设备，实现室内空间的供暖。

- 室内制冷：通过调整热泵系统的工作状态，使其在夏季将热能从室内转移至室外，实现室内空间的制冷。

4. 空气能三联供方案应用案例4.1 住宅小区在住宅小区中，空气能三联供方案可以实现多个住户的热水供应和采暖需求。

通过集中供热系统，将一个空气能热泵系统连接多个住户的热水设备和采暖设备，形成一个整体供热系统，提高能源利用效率。

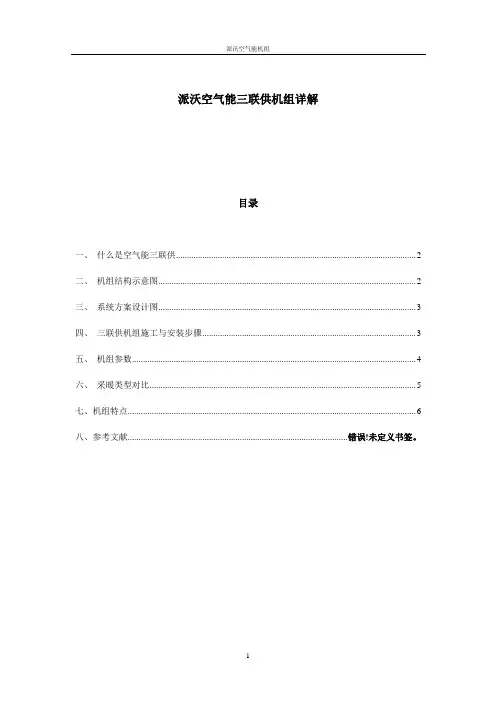

派沃空气能三联供机组详解目录一、什么是空气能三联供 (2)二、机组结构示意图 (2)三、系统方案设计图 (3)四、三联供机组施工与安装步骤 (3)五、机组参数 (4)六、采暖类型对比 (5)七、机组特点 (6)八、参考文献................................................................................................. 错误！未定义书签。

一、什么是空气能三联供空气能三联供机组是一种利用空气作为冷（热）源，对室内空间提供采暖，空调与生活热水等多种功能的空调热水设备。

空气源热泵三联供通过输入少量的高品位能源（如电能），系统以水为载体，夏季制冷季时从室内吸收热量通过载体将热量释放到空气中，同时载体得到冷却，从而实现对室内进行降温、除湿，该系统每消耗1KW的电能，可以得到3.5KW的热量，同时所得生活热水为完全免费获得。

冬季采暖时系统从空气中吸收热量通过载体体将热量释放到室内，满足室内供热与采暖的需求。

灵活巧妙地转换空调、热水和供暖是空气能三联供最大的特色之一。

二、机组结构示意图空气能三联供机组除了能满足家庭地板采暖需求之外，还可以在夏天作为空调使用，同时采用热回收技术，提供家庭生活热水。

三、系统方案设计图空气能三联供机组系统方案设计有带水箱和不带水箱两种设计模式，带水箱方案优点加热更快，主机不能频繁启动，缺点：占地面积大。

不带水箱系统设计优点是占地面积小，安装简单；缺点加热相对慢一些，主机启动不受限制。

四、三联供机组施工与安装步骤1、施工前准备2、安装分水器3、链接主管4、铺设地暖模块5、铺设铝箔保护层6、细石领土填充层施工7、中间验收（一次水压测试）8、设置过门伸缩缝9、链接分水器10、铺设盘管11、运行调试12、完工验收（二次水压测试）13、质量验收。

五、机组参数机组型号：PW030-KFXLR; PW050-KFXLR;PW100KFXLR; PW200-KFXLR;PW240-KFXLR。

空气源热泵三联供工程1.三联供的分类这里所说的三联供是可以提供空调、地暖和热水三种功能的热泵机组。

也称为三联供热泵、三联供空调、冷暖热水三联供、空调地暖热水三联供、空调热水三联供、热水空调三联供、空调地暖热水三用机、空调热水机、空调热水一体机、冷气热水机、空调热水器、三合一热泵等等，从中央空调角度来看，三联供又被称为全热回收型中央空调。

按照热源的来源不同，三联供分为空气源热泵三联供和地源热泵三联供。

其中地源的产品又被称为水源热泵三联供、三联供地源热泵等，空气源热泵三联供也被称为空气能三联供、空气源空调热水机、空气源热泵三用机、等等。

从用途上来分类，空气源热泵三联供分为家用空气能三联供和商用空气能三联供。

也称为家用空调热水器和商用空调热水器。

2.空气源热泵三联供的工作原理（1）单独制热水时：热水换热器配套的循环水泵工作，空调换热器的循环水泵不工作，翅片换热器的风机工作，压缩机运行后工质在热水换热器中放热，在翅片换热器中吸热，形成制热水过程。

（2）制热水兼制冷时：热水换热器配套循环水泵工作，空调换热器的循环水泵工作，翅片换热器的风机不工作，压缩机运行后工质在热水换热器中放热，在空调换热器中吸热，形成制冷兼制热水过程。

（3）单独制冷时：热水换热器的循环水泵不工作，空调换热器的循环水泵工作，翅片换热器的风机工作，压缩机运行后工质在翅片换热器中放热，在空调换热器中吸热，形成制冷过程。

（4）单独制热时：热水换热器的循环水泵不工作，空调换热器的循环水泵工作，翅片换热器的风机工作，压缩机运行后工质在翅片换热器中吸收热能，在空调换热器中放出热能，形成制热过程。

空调热水三联供系统示意图其中空调换热器在夏季作为制冷换热器，在冬季作为地暖换热器，为了配合不同水管路的流向，空调换热器水管路上需要有阀门来切换。

3.空气源热泵三联供系统组成与运行过程对于客户而言，除了知晓三联供主机之外，还需要知道三联供系统的整体构造和运行过程。

空气源热泵三联供系统原理1. 什么是空气源热泵三联供系统原理？空气源热泵三联供系统原理可谓是神乎其神，简直比腾云驾雾还要厉害！这种神奇的系统，可以将空气中的热量变魔术般地转化为我们所需的热能、制冷能和热水，简直是一个小巧玲珑的万能魔盒！而这个系统的原理并不复杂嘛！简单来说，它就是通过一个叫做空气源热泵的家伙，利用空气中的热能进行魔法般的能量转换。

这个热泵就像是一个能源捕手，负责捕捉空气中的热量，并利用一种叫做制冷剂的小精灵，将热能转移到舒适的环境里。

2. 空气源热泵三联供系统的具体工作原理是怎样的呢？这个问题也不是什么难题啦！咱们来看一下空气源热泵三联供系统的工作原理吧！首先，热泵从空气中吸取热量，然后魔法般地利用制冷剂变脸，把热量转化成冷量，这样就可以制冷了！可别忘了，这个热泵可是个多面手，还会制热呢！它会像个热力包一样，通过改变制冷剂的魔法性质，将冷量转化为热量，这样就实现了制暖啦！另外，这个热泵还会流行二段变奏曲哟！它可以把热量通过一个叫做蓄能箱的东西存起来，以备不时之需。

有时候，我们需要一些热水洗个澡，这时候热泵就会把保存的热量拿出来，供给我们柔情似水的热水器，让我们享受到舒适温暖的洗浴体验！3. 空气源热泵三联供系统的优点有哪些呢？哎呀呀！要说空气源热泵三联供系统的优点可真是七嘴八舌啊！首先，它非常环保，没有二氧化碳的碳足迹，用它制冷制热就像是在享受大自然最清新的气息一样。

其次，这个系统的运行费用也是相当有诱惑力的！你知道吗，它可是一个加减法高手！它会把空气中的热量和冷量充分利用起来，不浪费，所以省钱又省心！还有一个厉害的地方是，这个系统在温控方面简直就是个天生的天使！它可以根据我们的需求智能调节温度，一下子变成我们最忠实的亲密伙伴！无论是寒冷的冬天还是炎炎夏日，它都能帮我们调节种种温度，仿佛身边多了一个贴心的小助手！总之，空气源热泵三联供系统是个足智多谋的高手，它在能源利用方面的表现简直完胜其他系统！有了它，我们不仅可以节能环保，还能享受到舒适的室内环境，是不是让你神往不已呢？就赶紧上车了！。

国际品牌欧洲科技帝思迈三合一空气源热泵空调系统ArrayⅡ代三合一空气源热泵--别墅和公寓专用开创新空调时代！帝思迈三合一空气源热泵专利保护热回收机组的演变历程主要特点DISMY三合一空气源热泵可实现制冷、地板采暖、提供生活热水，实现一机多用；一套DISMY三合一空气源热泵可代替采暖锅炉（或集中供暖）加空调两套系统主要特点全新空气能利用技术经济有效的节能技术,可节能20-30% 清洁、环保一机多用性能稳定，运行寿命长全内置，安装方便、更美观，运行更稳定超强的生活热水功能超强的生活热水功能1、利用热回收技术，实现制冷的同时，免费享受生活用热水，热水温度可达到55-60℃的高温；2、在空调和地板采暖不用的情况下，可单独生产生活用热水，热水温度可达到55-60℃的高温；3、在提供地板采暖的同时也可生产生活用热水，热水温度可达到55-60℃的高温。

4、实时热水功能，保证任何时候和条件下热水充足供应。

三合一空气源热泵运行原理三合一空气源热泵运行原理三合一空气源热泵运行原理运行模式制冷模式制冷+热水模式全热回收技术，得到免费的生活热水同时，提高了机组的过冷度，改善了机组的运行工况，不但减少冷凝热对环境的污染，而且节省能源。

也就是做到了节能减排，综合能效比达7.3。

实时热水功能，使得在制冷需求很少的时候也能提供充足的生活热水---比如在秋初。

采暖模式热水模式采暖+热水模式采用智能控制技术,而不是切换运行模式，热水优先并兼顾采暖,在快速提供热水的同时提供部分热量给采暖系统.而传统的做法是热水优先或空调优先:先按热水模式运行，热水加热完毕自动换到采暖模式运行;切换运行模式压缩机会停止运行6分钟，可能导致生活热水不够！通过水箱内的温度探头直接测量水箱温度，而不是根据进回水温度来检测水箱温度，温度测量更直接精准；而且在水箱温度到达设定值时，关闭机组内置的热水电动阀，防止水箱和机组高温换热器之间的重力对流的产生，从而使得水箱温度保持在恒定状态。

住宅空气源热泵三联供原理
住宅空气源热泵三联供原理是将空气源热泵系统与建筑环境控制系统和热水供应系统进行联动，共同实现供暖、制冷和热水三个功能。

首先，空气源热泵系统通过空气源热泵主机从室外空气中吸收热量，通过压缩、冷凝等工艺将低温的外界环境热量转化为高温热能，然后将热能传递到室内供热和制冷。

其次，热泵系统与建筑环境控制系统相连，通过室内温度和湿度的检测，实现自动调节室内温度的功能。

当室内温度低于设定值时，系统会启动空气源热泵主机进行供暖，将热量传递到暖气片或地暖系统，使室内达到舒适温度。

当室内温度高于设定值时，系统会启动制冷功能，将热量排出室外，实现室内的制冷效果。

最后，热泵系统与热水供应系统相连，在供热过程中，热泵主机还可以通过回收废热的方式加热水库或水箱中的水，为住宅提供热水供应。

当需求热水时，系统会自动启动加热水系统，通过热泵主机加热水箱中的水，确保热水的供应。

总之，住宅空气源热泵三联供原理是通过空气源热泵系统与建筑环境控制系统和热水供应系统的联动，实现住宅供暖、制冷和热水供应的功能。

这样的系统具有高效节能、环保、可靠稳定等特点，逐渐得到了广泛应用。

热泵三联供系统原理
热泵三联供系统是一种利用热泵技术实现供暖、制冷、热水三种功能的集成系统。

其工作原理如下：
1. 热泵制暖原理：热泵通过压缩机将低温的热空气或地下水等低温热源中的热能提升至较高温度，然后将热能传递给供暖系统，使室内温度升高。

2. 热泵制冷原理：热泵通过反向运行，将室内空气中的热能吸收，然后通过压缩机将热能传递给室外环境，使室内温度降低。

3. 热泵热水供应原理：热泵通过吸收空气中的热能，将热能传递给热水系统，提供热水。

三种功能的实现主要依靠热泵系统中的压缩机、蒸发器、冷凝器、膨胀阀等关键部件。

其中，压缩机将工质压缩，使其温度和压力升高；蒸发器通过吸收热源中的热能，使工质蒸发；冷凝器通过传递热能给供热或供热水系统，并使工质冷凝；膨胀阀用于调节工质的流量和压力。

通过合理设计和控制这些关键部件的运行和能量转移过程，热泵三联供系统可以实现高效、节能的供暖、制冷和热水供应。
