上海大厦深基坑开挖支护施工组织设计

格式：doc
大小：1.30 MB
文档页数：105

下载文档原格式

上海中心大厦基坑施工方法(逆作法)

8
9
逆作法的优点
上部主体结构与地下室同步施工，加快进度已完成的地下室顶板可以作为部分施工场地，地面交通可不受影响楼板大酒店、解百、环北丝绸服装城、武林广场地下空间（在建）采用全逆作法或半逆作法。
因设计和施工难度大，运用很少。
12
未采用逆作法，担心楼板受水平轴力的影响产生变形裂缝等
13
14

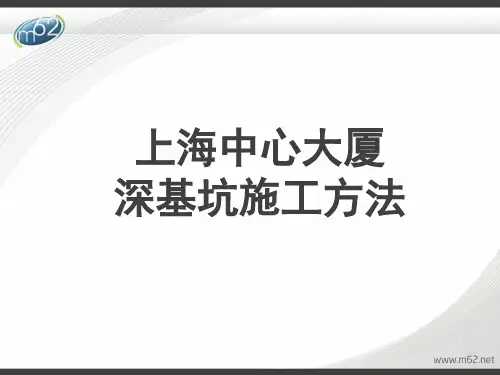

上海中心大厦深基坑施工方法
2
一、主楼明挖顺作
3
4
第二部分逆作法
5
主楼基坑：直径120m,坑深31m 围护结构：连续墙深50m，厚1.2m， 6道环箍该类型的支护方式在环球金融中心也运用过。
6
二、裙房盖挖逆作
7
连续墙→钻孔灌注桩→地下室的柱→地下室顶板→挖地下1层土→地下1层梁板→挖地下2层土 →地下2层梁板……地下室底板

上海某大厦深基坑支护工程毕业设计论文

三峡大学##学院毕业设计（论文）题目上海某大厦深基坑支护工程学生姓名：##学号：20##4042##专业：土木工程班级：20##4042指导教师：评阅教师：完成日期二○一三年月学位论文原创性声明本人郑重声明：所呈交的学位论文，是本人在导师的指导下，独立进行研究工作所取得的成果，除文中已经注明引用的内容外，本论文不含任何其他个人或集体已经发表或撰写过的作品成果。

对本文的研究做出重要贡献的个人和集体均已在文中以明确方式标明，本人完全意识到本声明的法律后果由本人承担。

学位论文作者签名：日期：学位论文版权使用授权书本学位论文作者完全了解学校有关保障、使用学位论文的规定，同意学校保留并向有关学位论文管理部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

本人授权省级优秀学士学位论文评选机构将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

本学位论文属于1、保密□，在_________年解密后适用本授权书。

2（请在以上相应方框内打“√”）作者签名：年月日导师签名：年月日内容摘要本基坑支护设计是以拟建工程上海某大厦深基坑支护收集的资料为基础，结合本科阶段学习的理论知识和工地实习的现场实践经验，根据相关文献和规范完成。

设计正文部分包括对工程基本概况及数据资料的研究分析、整理参考了设计依据及设计原则、基坑支护工程方案论证及设计计算等内容。

通过分析论证，从两种可行的方案中，选取最终的支护方案——排桩加锚杆支护。

然后，进行了单排桩加锚杆支护的设计计算和分析调整，得出了本工程的设计结果。

关键词：深基坑支护设计排桩锚杆AbstractThe foundation pit support design is based on the project of deep foundation pit of a mansion in Shanghai collected data as the basis,combined with the undergraduate learning theoretical knowledge and site practice experiences,according to the relevant literature and specification.The design of the text part includes analysis,finishing with reference to the design basis and principle of design,the foundation pit supporting project demonstration and design calculation and so on the basic situation of the project and data.By demonstrating analysis,from the two kinds of feasible scheme,select the final scheme-pile plus anchor rod support.Then,for a single row pile and bolting design calculation and analysis of adjustment,the design results of the project.Key words:deep foundation pit Supporting design row pile retaining anchor目录前言 (1)1.1题目背景 (1)1.2研究意义 (1)1.3国内外相关研究情况 (1)1.4本课题的主要设计内容 (3)1工程概况 (5)1.1工程简介 (5)1.2工程地质与水文地质条件 (6)2设计依据原则及相关参数 (8)2.1设计依据 (8)2.2设计原则 (8)2.3设计所选参数 (9)3支护方案的选择与比较 (11)3.1基坑支护的类型及其特点和适用范围 (11)3.2方案的比较及确定 (13)4支护结构计算 (15)4.1结构计算简图 (15)4.2计算原理描述 (15)4.3计算结果 (31)5施工要求及监测方案 (31)5.1基坑施工要求 (31)5.2基坑监测方案 (33)参考文献 (36)致谢 (38)附录 (39)前言1.1题目背景近些年来，随着城市经济的快速发展，高层建筑大批兴建，发展趋势是层数增多，高度增大，基础埋深加大，平面布置更加复杂，与周围建筑物联系更加紧密。

上海中心大厦工程施工方案

一、工程概况上海中心大厦位于上海市浦东新区陆家嘴金融贸易区，是一座超高层地标式摩天大楼。

项目总建筑面积57.8万平方米，建筑主体为地上127层、地下5层，总高度为632米，结构高度为580米。

工程总投资约230亿元人民币，由美国Gensler建筑设计事务所设计，我国建筑企业施工。

二、施工方案1. 施工组织（1）成立项目领导小组，负责工程的全面管理工作。

（2）设立项目管理部，负责施工过程中的技术、质量、安全、进度、合同、资料等管理工作。

（3）成立施工班组，负责具体的施工任务。

2. 施工准备（1）编制施工组织设计，明确施工顺序、施工工艺、施工质量、安全措施等。

（2）编制施工进度计划，合理安排施工顺序，确保工程按期完成。

（3）组织施工队伍，进行技术培训和安全教育。

（4）准备施工材料、设备、工具等，确保施工顺利进行。

3. 施工工艺（1）桩基础施工：采用钻孔灌注桩基础，桩径为1.2米，桩长约为60米。

（2）地下结构施工：采用钢筋混凝土结构，分为地下五层，层高为4.5米。

（3）地上结构施工：采用钢筋混凝土框架-核心筒结构，分为地上127层，层高为4.5米。

（4）钢结构施工：采用Q345B钢材，采用现场焊接和现场拼装。

（5）幕墙施工：采用玻璃幕墙，分为单元式幕墙和整体式幕墙。

4. 施工质量（1）严格执行国家相关施工规范和质量标准。

（2）加强原材料、半成品、成品的检验和验收。

（3）建立健全质量管理体系，确保工程质量。

5. 施工安全（1）建立健全安全管理体系，加强安全教育和培训。

（2）严格执行安全操作规程，确保施工安全。

（3）加强施工现场安全管理，确保施工人员生命财产安全。

6. 施工进度（1）编制施工进度计划，合理安排施工顺序。

（2）加强施工过程中的协调与沟通，确保工程按期完成。

（3）加强施工过程中的监督检查，确保工程进度。

三、施工保障措施1. 技术保障：引进国内外先进施工技术，提高施工效率。

2. 人员保障：加强施工队伍的建设，提高施工人员的素质。

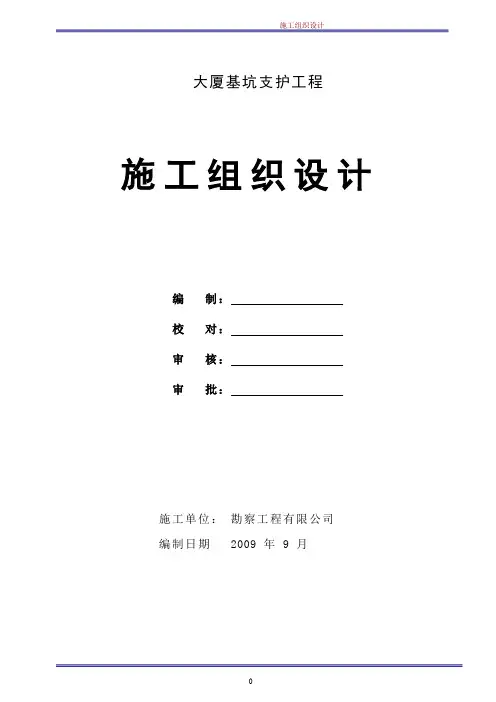

大厦基坑支护工程施工组织设计

大厦基坑支护工程施工组织设计编制：校对：审核：审批：施工单位：勘察工程有限公司编制日期 2009 年 9 月目录一、编制依据 0二、编制说明 0三、工程概况 (1)㈠、工程概况 (1)㈡、工程地质条件 (2)1、自然地理及气候、水位特征 (2)2、场地地貌 (2)3、场地各岩土层分布及水文情况 (2)4、现场及周边探查情况 (4)5、土方开挖及支护深度 (4)四、施工总体部署 (4)㈠、施工部署 (4)㈡、施工准备 (4)㈢、项目管理组织机构 (5)㈣、各项资源需要量计划 (7)五、土方开挖和支护方案 (9)㈠、土方与支护工程施工部署 (9)㈡、工程技术难点及解决方法 (9)㈢、施工顺序安排 (10)㈣、土方开挖方案 (11)1、土方开挖方案 (11)2、土方施工安全措施 (12)3、边坡周边的防护 (12)4、弃土处理 (12)5、基坑排水 (12)㈤、支护工程施工方案 (13)1、施工程序 (13)2、支护工程施工工艺及施工方法 (14)3．支护工程施工安全要求 (22)4．支护结构的钢筋工程 (22)5．基坑工程监测和控制 (23)6、应急措施 (26)六、质量保证措施 (27)㈠、质量保证体系 (27)㈡、组织保证体系 (28)㈢、工程质量保证措施 (28)（四）质量问题的处理 (29)七、施工进度计划及保证工期措施 (29)（一）、施工进度计划 (29)（二）施工进度计划表 (29)（三）工期保证措施 (29)八、安全生产保证措施 (31)㈠、安全生产领导小组 (31)㈡、安全生产责任制 (32)㈢、安全教育 (32)㈣、施工安全技术交底 (32)㈤、安全检查 (33)㈥、班组安全活动 (33)㈦、特殊工种持证上岗 (33)㈧、安全生产措施 (34)㈨、其它注意事项 (35)(十)、药箱、担架准备 (36)九、文明施工、减少扰民噪音、降低环境污染的技术措施 (36)㈠、文明施工措施 (36)㈡、减少扰民噪音、降低环境污染的技术措施 (37)十、安全事故应急救援预案 (37)㈠、本预案的适应范围 (38)㈡、安全生产事故应急救援组织机构 (38)㈢、安全生产事故应急救援领导小组的职责 (39)㈣、安全生产事故报告和现场保护，现场紧急救护 (39)㈤、坍塌应急处理 (40)㈥、重大特大事故应急处理 (41)十一、附图 (41)SZ-01---------施工总平面布置图 (41)SZ-02--------土方开挖剖面示意图 (42)SZ-03-------- 大厦支护土方工程施工进度计划图表 (42)十二、附录 (42)附录1.设备机具需用计划 (42)附录2.主要材料需用计划 (43)大厦基坑支护工程施工组织设计一、编制依据1、勘察工程有限责任公司设计的《大厦基坑支护》设计图纸；2、勘察工程有限责任公司提供的《大厦工程岩土勘察报告》；3、现行的国家建筑施工规范、规程及安全要求；现行国家《工程质量检验评定标准》及验收规范、规程、广西建筑工程预算定额及建筑施工手册。

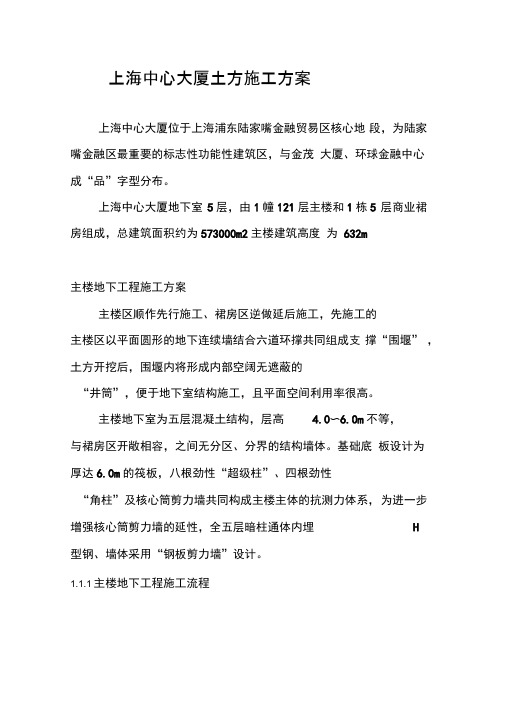

上海中心大厦土方施工方案

上海中心大厦土方施工方案上海中心大厦位于上海浦东陆家嘴金融贸易区核心地段，为陆家嘴金融区最重要的标志性功能性建筑区，与金茂大厦、环球金融中心成“品”字型分布。

上海中心大厦地下室5层，由1幢121层主楼和1栋5 层商业裙房组成，总建筑面积约为573000m2主楼建筑高度为632m主楼地下工程施工方案主楼区顺作先行施工、裙房区逆做延后施工，先施工的主楼区以平面圆形的地下连续墙结合六道环撑共同组成支撑“围堰” ，土方开挖后，围堰内将形成内部空阔无遮蔽的“井筒”，便于地下室结构施工，且平面空间利用率很高。

主楼地下室为五层混凝土结构，层高 4.0〜6.0m不等，与裙房区开敞相容，之间无分区、分界的结构墙体。

基础底板设计为厚达6.0m的筏板，八根劲性“超级柱”、四根劲性“角柱”及核心筒剪力墙共同构成主楼主体的抗测力体系，为进一步增强核心筒剪力墙的延性，全五层暗柱通体内埋H型钢、墙体采用“钢板剪力墙”设计。

1.1.1主楼地下工程施工流程施工准备测量放线疏干、减压井施工＞基坑预降水减压井降水启动降水维持首层土方及第一道环撑施工J土方及第二至四道环撑施工*第五层土方及第五道环撑施工---->塔吊基础桩施工r1、2、3号塔吊安装1r厂4号塔吊及施工电梯安装第六层土方及第六道环撑施工*垫层施工及桩头处理基坑监测主楼地下结构完工土方开挖与环撑施工1）概况主楼基坑土方开挖面积约 1.15万m2,开挖深度约31.1m，总土方量约357600mB;基坑四周均匀设置四个二级挖土平台；环形支撑支撑共设置了六道。

2）主楼基坑土方开挖总平面图花设临建临时门14F1 #大门城1#塔吊F0/2 3C,臂长50 m弃土堆场施设2#大门-0. 50钢筋加工棚Ci-X JI-2围墙钢筋加工车间50B-13#塔臂吊长4560m1730地下连续墙工加工车电东土方车行走路D1 604#门3#门建设施建设施4F-17 .30h a>>,2,■ -0. 50-17 .30加筋工II・1土方开挖方向一级挖土路一小临时门二级挖土家陆主楼基坑土方开挖总平面图a. 1#、3#、4#大门为施工人员及车辆进出大门；2#大门为贵宾通道，为行人专用；临时大门1、2 为临时使用大门，不考虑为土方外运出口；b. 图中标高均为相对标高，± 0.000 相当于绝对标高4.600 ，标高单位一致；c. 施工道路延用地下连续墙施工时的道路；d. 土方开挖区域主要分成中央盆式土方F、中间岛式土方E和靠近连续墙的土方A-1 , A-2 , B-1 , B-2 ,C-1 ；e. 场地西北角预留弃土堆场，土方开挖至一定深度时，为保证出土量，可堆置2000m3以上土方于弃土堆场，弃土堆场距基坑坡顶边f.线大于40m;g.在土方开挖及地下室土建结构施工阶段投入3台塔吊。

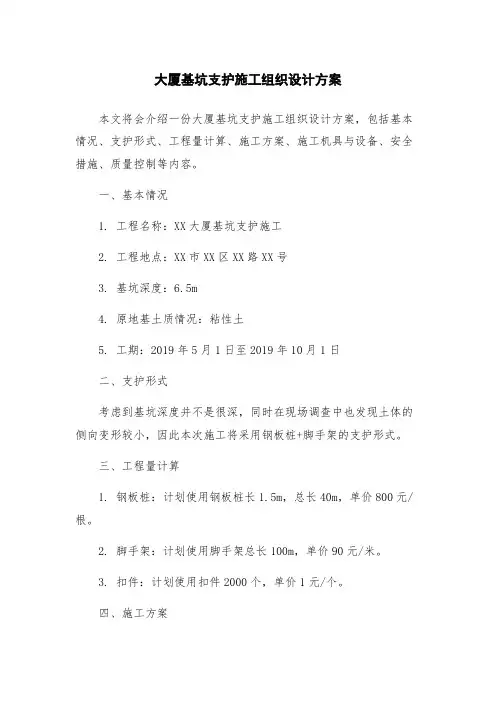

大厦基坑支护施工组织设计方案
