内部可视对讲系统（IP网络）（解决方案）Diyidijizhang di目录一、应用背景 (3)二、方案设计 (3)2.1系统连线图 (3)2.2管理中心 (4)2.3指挥大厅等场所 (4)2.4企业办公环境 (5)2.5广场等室外场所 (5)2.6部队军用、火车/地铁站等场所 (5)三、主要设备介绍 (6)3.1可视对讲主机 (6)3.2双向可视分机 (7)3.3可视分机 (7)3.4可视分机 (8)3.5可视报警柱 (9)3.6可视报警箱 (10)3.7分机 (11)3.8服务器型地址盒 (11)四、设备部署及配置说明 (12)5.1 高清1080P视频、高保真音质、全双工语音通讯 (12)5.2 功能丰富、实用性高、扩展性强 (12)五、公司简介 (13)一、应用背景随着经济快速发展和信息化建设的加快，公共服务网点的紧急求助需求越来越多，例如酒店、部队军用、指挥大厅、广场公园、工矿企业、火车/地铁站、公交调度、停车场、加油站、居民小区，企业办公等各个公共场所。

传统的对讲系统没有操作系统的支持，存在非可视化、功能单一、操作不便等问题，实现不了音视频同步通讯和存储，也不能在一个画面上同时看到求助者正脸图像和网点摄像机图像，给安防工作带来不便，已不能满足高效能及人性化服务的需求,用户迫切需要一套专业化的内部可视可视系统，实现高效率的通信。

二、方案设计XX内部可视对讲系统（IP网络）基于局域网LAN和广域网WAN传输（可跨网段跨路由）技术，专用于公共服务场所的一键报警、可视对讲、视频联动、公共广播、视频会议等功能。

2.1系统连线图2.2管理中心在管理中心安装可视对讲主机，主要作用是：●接警处警可以接收各前端对讲设备的呼叫/报警并进行可视通话，通话时可视对讲主机本地可以同屏显示报警终端自带摄像头的视频画面及终端关联的监控摄像机视频画面，便于接警人员更直观的掌握现场实时情况采取合理的救助措施。

●监听监视可以对管理的带摄像头终端进行轮流或者单个的监听监视，发现异常情况可立即进行插话处理现场情况。

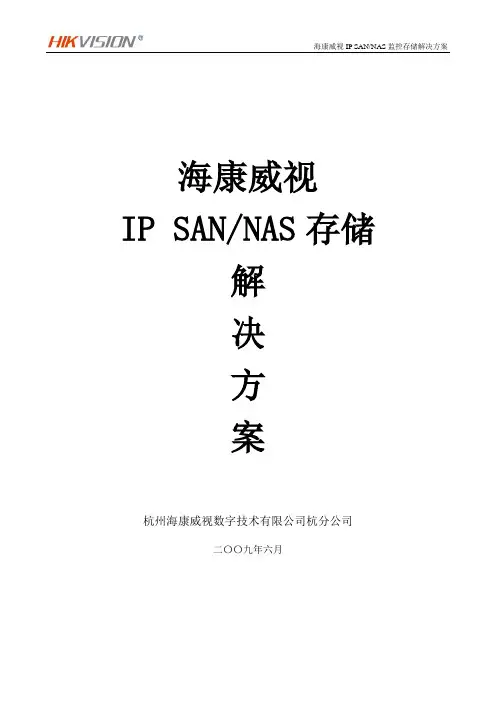

海康威视IP SAN/NAS存储解决方案杭州海康威视数字技术有限公司杭分公司二〇〇九年六月目录1.基本需求 (4)1.1DVR/DVS需求 (4)1.2容量计算公式 (4)1.3容量计算 (4)1.4集中式共享存储 (5)1.5数据可靠性 (5)1.6可扩展性 (5)1.7高性能 (5)1.8网络需求 (5)2.解决方案 (6)2.1.方案选择 (6)2.1.1.DVR直接存储 (6)2.1.2.NAS附网存储 (6)2.1.3.IP存储网络 (6)2.2.方案描述 (7)2.2.1.系统原理图 (8)2.3.存储技术参数 (9)2.3.1.存储配置 (9)2.4.方案分析 (12)2.4.1.监控专用存储系统，充分满足性能要求 (12)2.4.2.同时提供IP SAN和NAS (12)2.4.3.极易管理（全中文） (13)2.4.4.独有安全技术 (13)2.4.5.高可扩充性 (13)2.4.6.高性价比 (13)2.4.7.数据存储的高可靠性和可用性 (14)3.DS-A20系列IP SAN/NAS存储产品 (15)4.DS-6X00HC/HF视频服务器 (18)4.1.产品概述 (18)4.2.订货型号 (18)4.3.硬件接口 (18)4.4.技术参数 (19)5.DS-6X00HC/HF-ATA视频服务器 (20)5.1.产品概述 (20)5.2.订货型号 (20)5.3.物理接口 (20)5.4.技术参数 (21)5.5.DS-2DF1-6XY系列网络球机 (22)1. 基本需求某银行需要64路视频监控系统，7*24小时监控，数据保存3个月便可以覆盖。

存储方案采用IP SAN/NAS 集中存储。

采用4CIF 格式，1Mbps 码流。

1.1 DVR/DVS 需求➢ 64路➢ 图象分辨率: 1Mpbs➢ 7*24小时➢ 保存时间：90天1.2 容量计算公式第一步：根据式（1）计算单个通道每小时所需要的存储容量i q , 单位MByte 。

网络摄像机掉线，你知道怎么解决吗01. 单设备掉线？掉线问题比较复杂，与很多因素相关。

以下总结了高频常见故障及解决方法：1、水晶头和网线接触不良、老化、破损、距离过长等解决方案：重新制作水晶头、更换质量更好网线。

2、IP地址冲突解决方案：监控网络隔离，避免跟办公网络、公共网络重叠。

3、程序问题解决方案：确认是否老旧程序bug，可以升级到最新版本。

02. 多设备无规律掉线？1、供电不足：表现为晚上补光灯一亮设备就掉线。

解决方案：采用单独电源、更换质量较好的电源。

2、主干网络较差：表现为摄像头不定时不定点掉线。

解决方案：检查交换机是否带宽不够，16个IPC以上建议使用千兆交换机。

检查主网线是否异常，需要使用质量较好的8芯网线，尝试更换网线或重新制作水晶头。

3、交换机级连数量不建议超过3级（多级容易造成丢包）03. 软件排查？在录像机上右键点击“视频管理”-“网络工具”，如图所示在ping后面的位置输入设备(例如：IPC)的IP，点击开始，就可以看到设备的丢包率，如下图丢包率0%，最大回应时间小于2ms说明网络良好。

如果出现Time out就说明网络不通，要检查网络是否通畅，水晶头是否压好，接口是否有接触不良的问题。

如果网络断断续续，丢包率偏高，偶尔正常，那也会造成掉线的问题，也要从线路，水晶头去查原因。

2、使用电脑键盘上按键“win+R”弹出运行提示框，或者点击”开始”-“运行”。

3、输入“cmd”点击确定，弹出dos窗口，输入命令“ping 192.168.0.123 -t”(命令格式ping+空格+IP地址+空格+-t) 按回车键（Enter），如果出现“无法访问目标主机“”请求超时“之类的就说明网络不通，如下图所示：说明网络会丢包（即掉线）。

网络正常情况如下图：。

《IP网络音视频监控系统解决方案》xx年xx月xx日•引言•IP网络音视频监控系统概述•IP网络音视频监控系统核心技术•IP网络音视频监控系统实际应用目•IP网络音视频监控系统未来发展•IP网络音视频监控系统建设方案建议录01引言随着社会的不断发展，安防监控系统在各个领域的应用越来越广泛，如企业、学校、医院等。

IP网络音视频监控系统的出现，使得监控系统的性能得到了极大的提升，具有更高的清晰度和更灵活的安装维护特点。

背景与意义本系统可广泛应用于安防监控、视频会议、高清直播等领域。

可满足不同行业、不同规模的建筑物、公共场所等区域的监控需求。

系统应用范围系统架构设计可支持多种存储方式，如NAS存储、IPSAN存储等。

支持多级用户权限管理，可实现多级联动报警机制。

采用IP网络高清摄像机和NVR （网络硬盘录像机）组成系统核心设备。

02IP网络音视频监控系统概述定义：IP网络音视频监控系统是一种基于IP网络实现的音视频数据采集、传输、存储和管理的综合性监控解决方案特点灵活性强：可灵活扩展监控点位和监控范围，支持多级联网监控和管理。

高清画质：采用高清摄像头和先进的音视频压缩算法，提供清晰、流畅的音视频效果。

网络适应性：适应各种IP网络环境，支持TCP/IP、UDP 等网络协议，可实现跨地域的远程监控。

系统集成性：可与安防、消防等其他系统进行集成，实现统一的智能化管理。

IP网络音视频监控系统的定义与特点组成：IP网络音视频监控系统一般由音视频采集设备、数据传输网络、数据存储和管理设备以及客户端显示和操作设备组成。

功能音视频采集：通过摄像头等设备采集现场的音视频数据。

数据传输：将采集到的音视频数据通过网络传输到存储和管理设备。

数据存储和管理：将传输过来的音视频数据进行存储和管理，方便用户进行检索和回放。

客户端显示和操作：在客户端设备上显示音视频数据并进行操作，例如云台控制、镜头变焦等。

IP网络音视频监控系统的组成与功能IP网络音视频监控系统的优势与不足•优势•灵活性强：如前所述，IP网络音视频监控系统可灵活扩展监控点位和监控范围，满足不同场所的监控需求。

⼀招搞定，录像机修改了IP地址摄像机怎么办？⽼王在做⼯程项⽬时遇到⼀个⽐较棘⼿的问题：⼚房原有的监控系统是1⽹段，由于⼚区⽹络整改，需要将监控接⼊到上⽹⽹络。

由于上⽹的⽹段为192.168.10.X/24，⽼王就把录像机修改为10⽹段，但此时所有通道都离线。

接下来怎么办呢？删除通道规划IP，那原有的监控都乱了；改路由器IP，那办公⽹络电脑就得重新规划，⽼王四处找同⾏求救，没有有效⽅案，⼀时间陷⼊难题。

对于做⼯程的⽼铁，可能经常会遇到这种情况，先⽤录像机的默认⽹段添加了全部通道，然后修改IP地址便于联⽹，或者前端路由因损坏更换、重新规划⽹络导致⽹段变更，这种情况会引发通道离线。

不删除通道，如何让NVR和IPC变同⽹段常见的做法是，删除全部通道，重新修改规划摄像机IP，再添加到NVR。

这种⽅式不仅有难度，⽽且耗时耗⼒，更会让通道和原来对应不上，前后录像错乱。

不要急，TP录像机的⼀键组⽹功能只需要点击⼀次，就可以不删除通道顺利变更IP，帮您省时省⼒⼜省⼼。

⼀键组⽹是什么呢？就是录像机在不删除通道的前提下，可以根据录像机⽹段给对应通道的摄像机分配不冲突的IP地址，让通道顺利⽆缝上线的⼀个批量操作（说到⼀键批量，肾上腺素就来了）。

⽽⼀键组⽹只需在NVR的GUI界⾯点击【设置】-【⽹络设置】-【⼀键组⽹】，NVR⾃动给IPC分配同⽹段IP，设备⾃动上线，⼀招搞定！⼀键组⽹简单说，就是你把录像机的IP地址修改为其他⽹段后，点击⼀键组⽹，就可以给添加到录像机上的通道分配合适的IP地址，不⽤删除通道，快速实现。

还有⾼招为了更加友好，我们的录像机在发现⽹段变更的时候，会询问主⼈是不是要进⾏⼀键组⽹，保证和路由器同⽹段，如果点击确认则可以迅速进⾏⼀键组⽹。

点击“取消”后，录像机保留当前IP地址，确保与IPC正常连接，避免出现录像丢失；点击“分配”后会⾃动修改NVR和IPC的IP地址⾄新路由器的⽹段，不需要删除已经添加的IPC重新添加。

IP网络视频监控系统方案概述：本视频监控系统选用海康威视IP网络视频监控整体解决方案，控制中心选择海康威视DS—B10系列综合平台与DS—A10系列网络视频存储平台，共同完成摄像机控制，录像存储、回放，大屏幕显示控制；视频前端选择海康威视高清析度IP网络摄像机，通过前端以太网接入光纤终端，将厂区77路视频信号传送至控制中心，录像统一存储、统一管理、权限可定制.海康威视IP网络监视整体方案，系统先进，图像清析度高，系统长期运行稳定性好。

非传统模拟信号摄像机系统所能匹敌。

一、IP网络摄像机系统优点1、灵活性高、性价比高模拟视频信号通常通过昂贵的同轴电缆、光纤或者无线技术进行传输，无论采用何种传输技术,长距离传输时,图像质量都会受到传输距离的影响。

而基于IP网络的数字化系统则能够以相当低的成本克服这些难点，并为用户提供更多的选项。

2、真正的数字化解决方案模拟摄像机用于在同轴电缆上传输时，需要经过三次转化,而每一次转化都会造成图像质量不同程度的下降。

IP网络摄像机图像在经过数字化之后将一直保持数字的状态,无需进行多次数/模或模/数转化，从而避免了图像质量下降的现象发生。

3、使用网络集中存储数据支持完整的TCP/IP协议，支持多种媒体传输，使用IP SAN/NAS存储,保证数据的安全可靠,便于录像文件的统一管理。

4、安全可靠IP网络摄像机使用加密信号传输图像，确保视频信息无法被任意获取或者窜改。

还可以在视频数据中加入“水印”信息，从而在保证录像的有效性。

这些是模拟摄像机无法实现的。

5、抗干扰能力强系统在有强干扰的环境中使用，图像不失真,无水纹，无散屏、跳屏现象，而传统模拟系统在有强干扰的环境中使用时无法全部屏蔽干扰,图像失真严重，或者干脆无法观看.6、图像质量与传输距离无关IP网络摄像机系统的图像质量与信号传输距离无关，图像质量只与摄像机自身参数有关。

而传统模拟摄像机的图像质量与信号传输距离严重相关，距离超长，图像质量越差.7、图像质量与时间相关性很小IP网络摄像机系统的图像质量与系统使用时间相关性很小，随时使用时间的拉长，图像质量不会明显变化。

IP Camera概述IP Camera是一种可产生数字视频流并将视频流通过有线或无线网络进行传输的摄像机。

它超越了地域的限制，只要有网络就可以进行远程监控及录像。

对系统集成商或工程商而言，如果大部分的设备均已布有网线，使用IP Camera将节省大量安装布线的费用。

同时，IP Camera还可以让用户从远端观看现场的实时画面，真正做到远程监控无界限。

未来IP Camera的企业用户市场将以防盗与避免入侵为普遍的需求，并具有高影像质量、便于集中管理及可进行数字化分析的特点，企业可利用IP Camera进行物体移动侦测、温湿度环境感知、车牌辨识，以及整合POS系统或ATM系统等。

家庭市场则以电信业者推出的低阶网络摄影机及传感器为主，透过固网、行动网络及终端装置，就可以对家庭进行远程操控，即使出门在外也能与家中保持联系。

针对需求日益增大的IP Camera市场，WPG下属世平集团(WPI)推出了Atmel+OV、TI+OV、FreeScale+OV、海思+OV等四款主流方案来满足家庭及企业的需求。

Atmel+OV IP Camera 方案产品特性● 低成本(PCBA，15美金以内)● CMOS传感器，30万像素● MJPEG编码方式● VGA@30fps的帧速率● 支持TCP/IP、ARP、ICMP、UDP、uPnP、SMTP、PPPoE、DHCP、FTP、DDNS、NTP等多种网络协议● 支持云台控制、SD卡TI + OV IP Camera方案产品特性● CMOS/CCD传感器，130万像素● MPEG4/MPEG/MJPEG编码方式● 30fps的帧速率● 支持TCP/IP、DHCP、HTTP、UDP、UPnP、FTP、SMTP、RTP等多种网络协议● 支持PoE(以太网供电)● 支持WiFi功能● 支持SD卡Freescale + OV IP Camera方案产品特性● CMOS Sensor，200万像素● H.264/H.263/MPEG4编码方式● 30fps的帧速率● 支持TCP/IP、DHCP、HTTP、UDP、UPnP、FTP、SMTP、RTP等多种网络协议● 支持PoE(以太网供电)功能● 支持WiFi功能● 支持SD/MMC卡、USB或硬盘Hi3512 + OV IP Camera方案产品特性● CMOS传感器● MJPEG/H.264双码流● D1/VGA实时编码● 支持TCP/IP、DHCP、HTTP、UDP、UPnP、FTP、SMTP、RTP等多种网络通讯协定● 支持PoE(以太网供电)功能● 支持WiFi功能● 支持SD/MMC卡● 双向语音对讲本方案视频介绍将于2009年6月19日在中电网(/)直播，欢迎参加。

网络视频监控系统常见故障解决方法单词：NVR（网络硬盘录像机）IPC（摄像机）一、录像机提示“无网络视频”，怎么办？进入主菜单-通道管理-IP通道内，点击通道状态(黄色感叹号)查看报错提示。

01 网络不可达若提示网络不可达，（1）请重新检查网线或者是重新配置摄像机IP 地址（进入录像机主菜单-系统配置-网络配置-基本配置内），摄像机的IP地址需要设置成跟录像机在同一个网段，建议录像机不要启用自动获取IPV4地址，然后进入通道管理-IP通道内添加摄像机即可。

（2）如果上述办法添加还是提示网络地址不可达，可进入录像机主菜单-通道管理-IP通道内查看摄像头的IP是否与录像机同网段。

（3）上述两步如果都尝试了，还是不行，可能是网络本身传输就有问题，建议进入主菜单-系统维护-网络检测-网络检测-目的地址内，输入摄像机的IPV4地址测试，看是否有丢包延时现象。

有丢包延时现象即表示网络链路不通，建议检查网线及交换机等组网设备，或者直连录像机测试。

（4）需要注意的问题，新版本IPC初次使用需要激活，IPC未激活就添加到NVR上也会出现网络不可达现象。

如果通过NVR激活失败，建议可按照步骤一固定录像机的IP地址后重新激活。

第三方IPC添加需要注意添加的IP地址，用户名，密码，协议，端口等都需要填写正确。

按照上述步骤还是不能正常添加，建议联系官方。

02 用户被锁定/密码错误/0X12若提示未知错误/用户被锁定/用户名或密码错误。

请把该通道删除掉，重启摄像机，然后点击右下角自定义添加输入摄像机密码添加尝试。

若是/P和/N结尾的录像机，摄像机即插即用接入后提示被锁定的话，可以尝试将摄像机恢复出厂设置后重新接入录像机poe口。

二、硬盘录像机添加ip通道后出现黄色感叹号原因：在添加IP通道时用户名和密码输错导致；解决办法：（1）首先把刚刚添加的IP通道删除；（2）然后摄像头重启（拔掉电源最佳）---启动后，重新添加IP通道---选择自定义添加(一定要选择“自定义添加”这项)---用户名和密码输入正确后即可解决问题。
