丹佛斯温控阀调试方法

丹佛斯VLT基本参数设置————————————————————————————————作者：————————————————————————————————日期：VLT5000本地开环速度控制：相关参数设置：1．参数设置P002 设置成为操作器控制（LOCAL）P013 设置成为开环LCP控制（LOC CTRL/OPEN LOOP）P100 设置成为开环速度调节（SPEED OPEN LOOP）P102 设置成为相应的电机功率（参照电机名牌）P103 设置成为相应的电机电压（参照电机名牌）P104 设置成为相应的电机频率（参照电机名牌）P105 设置成为相应的电机电流（参照电机名牌）P106 设置成为相应的电机转速（参照电机名牌）P003 设置成为当前所需要的给定值（电机就会按此给定值运行）P207 设置成为当前所需要的上升时间（从0HZ到额定电机频率的加速过程）P208 设置成为当前所需要的下降时间（从电机的额定频率到0HZ的减速过程）2．启动变频器，电机将按照P003中的给定值运行。

远程开环速度控制：端子连线及相关参数设置：1．端子连线2．参数设置P002 设置成为远程控制（ROMOTE）P013 设置成为开环LCP数字控制（LOC+DIG CTRL/OPEN LOOP）P100 设置成为开环速度调节（SPEED OPEN LOOP）P102 设置成为相应的电机功率（参照电机名牌）P103 设置成为相应的电机电压（参照电机名牌）P104 设置成为相应的电机频率（参照电机名牌）P105 设置成为相应的电机电流（参照电机名牌）P106 设置成为相应的电机转速（参照电机名牌）P215 设置成为当前所需要的给定值（此参数中显示的为最大参考值P205的%数）P207 设置成为当前所需要的上升时间（从0HZ到额定电机频率的加速过程）P208 设置成为当前所需要的下降时间（从电机的额定频率到0HZ的减速过程）P302 设置成为启动（START）(参照本手册中关于数字输入列表中的选项)P304 设置成为惯性停机反逻辑（COAST INVERSE）(参照本手册中关于数字输入列表中的选项)3．首先在LCP操作面板上按下启动键（START）,然后通过闭合18号端子来启动变频器。

丹佛斯变频器参数设置1. 介绍丹佛斯变频器是一种能够调节电机转速和输出频率的装置，广泛应用于各种工业领域。

为了实现最佳性能和运行效果，合理的参数设置是非常重要的。

本文档将介绍丹佛斯变频器的参数设置方法，帮助用户正确配置变频器，以实现预期的控制效果。

2. 参数设置步骤2.1. 进入参数设置界面首先，您需要进入丹佛斯变频器的参数设置界面。

您可以通过以下步骤进行操作：1.打开变频器控制面板，通常位于变频器的前面板。

2.寻找“参数设置”按钮，并点击进入参数设置界面。

2.2. 基本参数设置在参数设置界面中，您将看到各种参数选项。

以下是一些基本参数的设置建议：•频率（Frequency）：设置输出频率，通常以赫兹（Hz）为单位。

根据您的应用需求，选择适当的频率范围。

•电压（Voltage）：设置输出电压，通常以伏特（V）为单位。

确保电压设定与电机额定电压一致。

•过载保护（Overload Protection）：设置变频器的过载保护功能，以保护电机免受过载损坏。

根据电机的额定功率和负载情况，设置适当的过载保护参数。

2.3. 控制参数设置控制参数设置是影响变频器控制性能的重要因素。

以下是一些常见的控制参数设置：•加速时间（Acceleration Time）：设置电机从启动到达设定频率所需的时间。

较短的加速时间可提高启动速度，但可能会对电机和机械系统造成冲击和损坏。

•减速时间（Deceleration Time）：设置电机从运行状态减速到停止所需的时间。

适当的减速时间可以减少机械系统的损坏风险。

•PID控制参数：PID控制是一种常用的闭环控制方法，可以提高电机的响应速度和稳定性。

根据具体的应用需求，设置适当的PID控制参数，如比例（P）、积分（I）和微分（D）增益。

2.4. 保护参数设置保护参数设置是用来保护变频器和电机免受损坏的重要措施。

以下是一些常见的保护参数设置：•过流保护（Overcurrent Protection）：设置电机的过流保护值，当电机电流超过这个值时，变频器将采取相应的保护措施，如降低输出频率或停机。

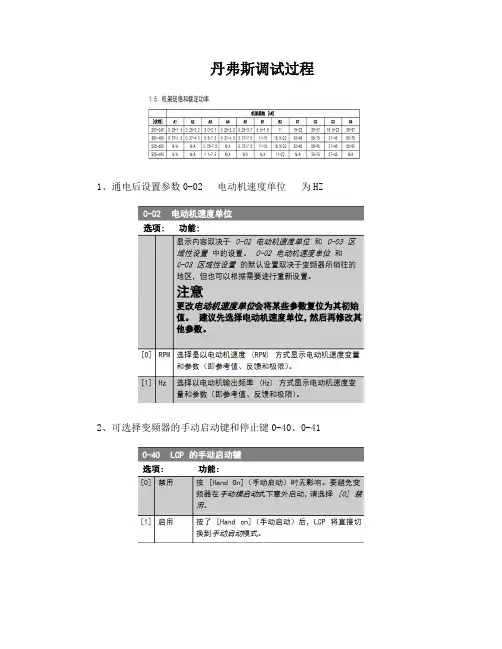

丹弗斯调试过程1、通电后设置参数0-02 电动机速度单位为HZ
2、可选择变频器的手动启动键和停止键0-40、0-41
3、过载模式1-04 设正常转矩
4、设置电动机铭牌数据 1-20到1-25
5、电动机热保护1-90
6、参考值/参考值极限/加减速
3-00参考范围
参考值或反馈单位3-01
最小参考值3-02、3-03
设置为30-70HZ
参考功能3-04
7、预设参考值相对于最小参考值和最大参考值，将会以百分比的形式来计算参考值
12为电源24v，18号端子为启动，27号为预设参考值开（可不选，但是3-04 要设置为0），32、33预设参考值控制端子
5-00数字输入模式设置为PNP
f ＝ P302 ＋ ( P303 －P302 ) × P310.n （n可取0 ～7）
举例1：P302＝0Hz；P303＝50Hz；P310.0＝50%，则可算出频率值为25 Hz
举例2：P302＝10 Hz；P303＝50Hz；P310.0＝50%，则可算出频率值为30 Hz
端子输入功能参数
3-10预设参考值的设定m%
m=100（f-p302）/(p303-p302)
变频器动是；变频器通电后，当18号端子高电平时开始运行，运行的频率根据32、32端子输入的高低电平控制的四中速度，18号端子低电平时电机停止！
8、加减速时间设定
9、电动机极限设定
电动机速度方向4-10
电动机速度下限4-12
电机速度上限4-14 10、主电源。

丹佛斯变频器参数设置丹佛斯变频器参数设置丹佛斯变频器是一种能够调节电机运行频率的设备，它能够实现电机的无级调速，使其按照不同的负载需求运行，达到节能降耗、提高生产效率的目的。

要想丹佛斯变频器达到最佳的运行效果，需要对其参数进行适当的设置。

本文将就丹佛斯变频器的参数设置进行详细介绍。

1.基本参数设置（1）工作/停止方式：选择工作方式时，需根据实际需要进行选择，一般有V/F控制、向量控制和直接转矩控制三种方式可选。

停止方式的设置也需根据实际需求确定，有自由停机、减速停机、急停等多种方式可选。

（2）电源输入：输入电压需与电机额定电压相同，同时还需进行频率设置。

（3）最大频率设置：最大频率设置应根据具体负载情况选择，通常应不大于电机额定转速。

（4）最小频率设置：最小频率的设置需考虑电机低速时的转矩输出，应根据实际负载和逆变器能力进行确定。

丹佛斯变频器支持多种通信协议，如MODBUS、PROFIBUS-DP、CANOPEN等。

通信参数主要包括通信地址、波特率、校验位等。

（1）加速时间和减速时间：加速时间和减速时间的设置需根据实际负载情况选择，不能过快或过慢，以免对电机造成损害。

（2）PID调节：在向量控制模式下，需进行PID（比例、积分、微分）参数的设置，以实现快速响应、精确控制的目的。

（3）倍率设置：可根据实际负载情况进行倍率设置，常见的倍率包括电压倍率和转矩倍率。

为了保护丹佛斯变频器和电机的安全运行，需对保护参数进行设置。

（1）过电流保护：可设置电机最大输出电流，以避免因负载过大而损坏电机。

（3）过压保护：当输入电压超过预设范围时，需自动停机以防止对电机造成伤害。

（5）过热保护：当丹佛斯变频器发生过热时，需自动停机，以避免设备损坏。

综上所述，丹佛斯变频器的参数设置需根据具体负载情况而定，需要谨慎选择和调整，以确保设备能够正常、安全、高效地运行。

MAKING MODERN LIVING POSSIBLEFC111快速设定指南VLT®HVAC Basic Drive FC111一、FC111接线图每台水泵运行仅由变频器的一个输出控制每台水泵运行由变频器的两个输出控制：工频、变频运行● 固定模式：至多5台泵● 无需使用专门PLC 控制器● 循环模式：至多4台泵● 固定模式：无● 2个继电器及2个可编程数字输出可用● 循环模式：至多3台泵● 2个继电器、2个可编程数字输出、2个模拟量输出可用一泵一继模式一泵两继模式二、LCP操作面板使用说明文本显示屏菜单键返回键上键运行指示灯确认键警告指示灯报警指示灯下键手动运行停止/复位自动运行Menu可以通过查看Status、Quick Menu和Main Menu上方的三角形进行判断Hand On变频器手动运行，允许通过本地控制面板（LCP）控制变频器Off Reset 用于停止电动机，如果在报警模式下，报警将被复位Auto On变频器自动运行，可以通过控制端子或串行通讯来控制变频器如何设置参数：1、首次上电时，系统会要求用户选择首选语言，一旦选定后，在此后上电过程中将不再显示①开环应用向导②闭环设置向导③电动机设置④已完成的更改 （与出厂设置相比较）菜单键，通过连续点击，可以在“状态菜单（Status）”、“快捷菜单（Quick Menu）”和“主菜单（Mai 注意：端子27默认是惯性停车，只有当其接有24V输入时，方可允许手动运行，因此请确保将端子122、点击Menu按键，可以在快捷菜单（Quick Menu）和主菜单（Main Menu）之间进行切换3、快捷菜单状态下，提供了大多数应用所需的设置：与27连接Menu）”之间进行切换状态（Status）快捷菜单（Quick Menu)4、主菜单（Main Menu）中，可以对所有参数进行编程设置：0-**运行和显示13-**智能逻辑1-**负载和电动机14-**特殊功能2-**制动15-**变频器信息3-**参考值/加减速16-**数据读数4-**极限/警告18-**数据读数25-**数字输入/输出20-**FC闭环6-**模拟输入/输出22-**应用功能8-**通讯和选件24-**应用功能225-**多泵控制器5、参数调整一般可分为两类：一是在现有菜单中选择，二是数值直接修改，分别说明如下：6、使用开环应用向导（FC101 Wizard），当所有参数设置完成后，控制面板提示如下：“Wizard Completed Press OK to accept”，按[OK]键完成设置向导如何恢复出厂设置：1、在主菜单（Main Menu）中选择参数14-22 Operation Mode2、按操作面板上的[OK]键，进入参数调整状态3、选择[1]初始化，然后按[OK]键确定4、切断主电源，等待显示屏关闭5、重新连接主电源-此时变频器已复位6、请注意：参数组8-**、15-**中的部分参数不会因以上操作而改变I.现有参数菜单中选择II.直接修改参数数值三、FC111参数设定表_开环控制FC111开环应用设置向导参数代码范围默认设置推荐设置最终设置功能0-03Regional Settings 区域设置[0] 国际[1] 美国区域设定：国际或美国1-20Motor Power 电动机功率0.12-110kW / 0.16-150Hp 同规格有关根据电动机铭牌数据输入电动机功率1-22Motor Voltage 电动机电压50.0 - 1000.0V 同规格有关根据电动机铭牌数据输入电动机电压1-23Motor Frequency 电动机频率20.0 - 400.0Hz 同规格有关根据电动机铭牌数据输入电动机频率1-24Motor Current 电动机电流0.01-10000.0A 同规格有关根据电动机铭牌数据输入电动机电流1-25Motor Normal Speed电动机额定转速100.0 - 9999.0RPM 同规格有关根据电动机铭牌数据输入电动机额定转速4-12Motor Speed Low Limit [Hz]电动机最低转速0.0 - Hz 0 Hz 输入速度下限4-14Motor Speed High Limit [Hz]电动机最高转速0.0 - Hz 65 Hz 输入速度上限3-41Ramp 1 Ramp Up Time 加速时间0.05 - 3600.0s 3从0达到额定电动机频率（参数1-23）的加速时间3-42 Ramp 1 Ramp Down Time 减速时间0.05 - 3600.0s 3从额定电动机频率（参数1-23）下降到0的减速时间1-73Flying Start 飞车启动[0]禁用[1]启用0如果希望变频器能够捕获空转电动机，请选择“启用”6-19Terminal 53 mod端子53模式[0]电流[1]电压1选择端子53是用于电流还是用于电压输入6-10Terminal 53 Low Voltage 端子53低电压0-10V 0.07V 输入与低参考值对应的电压6-11Terminal 53 High Voltage 端子53高电压0-10V 10V 输入与高参考值对应的电压6-12Terminal 53 Low Current 端子53低电流0-20mA 4输入与低参考值对应的电流6-13Terminal 53 High Current 端子53高电流0-20mA 20输入与高参考值对应的电流3-02Minimum Reference 最小参考值-4999-49990最小参考值是通过汇总所有参考值获得的最小值3-03Maximum Reference最大参考值-4999-499950最大参考值是通过汇总所有参考值获得的最小值5-40 Function Relay [0] Function 继电器1功能请参阅5-40 Function Relay 无功能选择用于控制输出继电器1的功能5-40 Function Relay [1] Function 继电器2功能请参阅5-40 Function Relay无功能选择用于控制输出继电器2的功能1-29Automatic Motor Adation电动机自适配关通过执行AMA来优化电动机性能说明：1、使用开关量输入信号时，请根据开关量输入的类型：源（PNP）、接收（NPN），相应设置参数5-00（端子18、19、27）、参数5-01（端子29）3、完成参数设置后，在表格的最终设置一栏中进行记录、存档以便于将来的维护2、如需使用自动能量优化（AEO），务必在开启该功能之前执行电机优化功能（AMA）参数名称FC111闭环应用设置向导参数代码范围默认设置推荐设置最终设置功能0-03 Regional Settings 区域设置[0] 国际[1] 美国区域设定：国际或美国1-20 Motor Power 电动机功率0.12-110kW / 0.16-150Hp 同规格有关根据电动机铭牌数据输入电动机功率1-22 Motor Voltage 电动机电压50.0 - 1000.0V 同规格有关根据电动机铭牌数据输入电动机电压1-23 Motor Frequency 电动机频率20.0 - 400.0Hz 同规格有关根据电动机铭牌数据输入电动机频率1-24 Motor Current电动机电流0.01-10000.0A 同规格有关根据电动机铭牌数据输入电动机电流1-25 Motor Normal Speed电动机额定转速100.0 - 9999.0RPM 同规格有关根据电动机铭牌数据输入电动机额定转速4-12 Motor Speed Low Limit [Hz]电动机最低转速0.0 - Hz 0 Hz 输入速度下限4-14 Motor Speed High Limit [Hz]电动机最高转速0.0 - Hz65 Hz 输入速度上限3-41 Ramp 1 Ramp Up Time 加速时间0.05 - 3600.0s 3从0达到额定电动机频率（参数1-23）的加速时间3-42 Ramp 1 Ramp Down Time 减速时间0.05 - 3600.0s 3从额定电动机频率（参数1-23）下降到0的减速时间1-73 Flying Start 飞车启动[0]禁用[1]启用0如果希望变频器能够捕获空转电动机，请选择“启用”风机系统可启用本功能，水泵系统一般禁用3-02 Minimum Reference 最小参考值-4999-49990最小参考值是通过汇总所有参考值获得的最小值3-03 Maximum Reference 最大参考值-4999-499950最大参考值是通过汇总所有参考值获得的最小值3-10 Preset Reference 设定值-100-100%0输入给定值6-29 Terminal 54 mode端子54模式[0]电流[1]电压1选择端子54是用于电流还是用于电压输入6-20 Terminal 54 Low Voltage 端子54低电压0-10V 0.07V 输入与低参考值对应的电压6-21 Terminal 54 High Voltage 端子54高电压0-10V 10V 输入与高参考值对应的电压6-22 Terminal 54 Low Current 端子54低电流0-20mA 4输入与低参考值对应的电流6-23 Terminal 54 High Current端子54高电流0-20mA20输入与高参考值对应的电流6-24 Terminal 54 Low Ref./Feedb.Value 端子54低参考/反馈值-4999-49990输入与在参数6-20/6-22中设置的电压或电流值对应的反馈6-25 Terminal 54 High Ref./Feedb.Value 端子54高参考/反馈值-4999-499950输入与在参数6-21/6-23中设置的电压或电流值对应的反馈6-26 Terminal 54 Filter Time Constant 端子54过滤器时间常数0-10s0.01输入滤波器时间常数20-81 PI Normal/Inverse control PI正常/反向控制[0]正常[1]反向0如果选择正常[0]，则会对过程控制进行设置，让它在过程误差为正时增加输出速度。

丹佛斯-AKS41-ICAD-EKC347电动阀使用说明书1.2、电动阀ICAD马达初始设定●按住中间的○按键几秒钟后，按▲▼键找到i10项，按下○键进入密码输入状态，再通过▲▼键找到密码值（密码为11），然后再按一下○键进行确认；●输入密码后便可以对参数进行设定了，按▲▼键找到需要设定的项，然后按○键，进入参数设定状态，通过按▲▼键设定参数值，参数设定完后，再按一下○键进行确认；设定完后电动阀会进行自动调节，发出嗡嗡的震动，且显示100%，说明设定正确。

●LED显示为当前电动阀开度。

具体参数值请按以下要求设置：注1：通过对参数i01的设置，可实现手动连续调节或自动调节两种操作模式的选择，i01=1自动调节，i01=2手动连续调节：按“上按键”增大电动阀开度，按“下按键”减小电动阀开度。

注2：通过对参数i02的设置，可实现手动开关或自动调节电动阀两种操作模式的选择，i02=1自动调节，i02=2电动阀的开关完全由旋钮开关3S1来控制，且仅有两种状态：全开或全闭。

注3：把i05的设定值改为1，这样ICAD电动阀马达会对ICM阀门进行一次自动修正，等所有设置完成后再进行该项设置。

注4：电动阀驱动器ICM的配置，请根据所选择的ICM电动阀及与之配套的ICAD驱动器型号，根据上表进行设置。

1.3、液位传感器AKS41的初始设定●打开液位传感器的旋钮盖，可以看到一个小黑色按钮及一个绿色LED指示灯；●按住按钮不放，之后上电，松开按钮，观察绿色LED指示灯闪几下：闪一下：输出信号为5毫安=R717（氨）默认设置闪两下：输出信号为6毫安=R22（氟）●若需进行设定，则再按按钮相应次数，以确定制冷剂：按一下：5毫安=R717按两下：6毫安=R22设定完毕后，用万用表测一下输出电流值是否与要求相符（测传感器2、3接线柱两端）。

二、AKS41液位传感器操作指南测量范围出厂设定：杆子的出厂时是根据R717设定的，输出4～20毫安的信号对应杆子的整量程。

阀门调试指导方案背景阀门是流体控制系统中的重要组件，可以控制介质的流动、压力、温度等参数。

在阀门正常使用过程中，由于各种原因，可能会出现阀门不正常工作、漏气、漏油等问题。

这些问题可能会影响系统的正常运行，并导致设备的损坏和安全事故的发生。

对于这些问题，需要及时进行调试和维护，以保证系统的稳定性和安全性。

本文将针对阀门调试过程中可能遇到的一些常见问题，介绍一些调试方案和注意事项，以便在工程实践中能够有效地解决问题。

调试方案1. 漏气问题在阀门正常使用过程中，可能会出现漏气的问题。

如果发现阀门漏气，需要及时采取措施以避免这些问题。

具体的调试方案如下：1.1 检查密封阀门的密封部分非常重要，它可以防止介质泄漏，保证管道的正常运行。

如果发现阀门漏气，第一件事情就是需要检查阀门的密封部分是否完好。

检查时，需要注意以下几点：•检查阀门密封材料是否磨损或老化；•检查阀门的密封面是否存在损伤或腐蚀；•检查阀门的操作机构是否正常，在操作过程中密封面是否不正确地对齐。

如果发现阀门密封不完好，需要及时更换密封材料或密封面，以保证阀门的正常运行。

1.2 检查连接阀门的连接部分也是防止漏气的重要组成部分。

如果连接松动或者本身就不完整，阀门就容易出现漏气现象。

检查时，需要注意以下几点：•检查阀门的连接部分是否牢固；•检查阀门连接部分是否存在磨损或者变形；•检查阀门连接部分是否正确安装。

如果发现连接部分存在问题，需要及时加固或更换连接件，以保证阀门的正常运行。

2. 漏油问题在一些油气系统中，阀门漏油问题也是比较常见的问题。

如果发现阀门漏油，需要及时采取措施以避免这些问题。

具体的调试方案如下：2.1 检查密封阀门的密封部分同样可以防止介质泄漏，保证管道的正常运行。

如果发现阀门漏油，第一件事情就是需要检查阀门的密封部分是否完好，具体需要注意以下几点：•检查阀门密封材料是否磨损或老化；•检查阀门的密封面是否存在损伤或腐蚀；•检查阀门的操作机构是否正常，在操作过程中密封面是否不正确地对齐。

丹佛斯VLT2800调试说明控制方式有以下几种:1. 变频器面板操作（参数20手动有效或无效）（1）002(本机/远程操作)修改为1。

（2）修改013值，将其改为本机开环控制[1]。

（3）同时按住[QUICK MENU ]和[+]键进入参数选择,按[+]选择参数20，按[CHANGE DATA]键进入参数,按[+]将参数20手动操作由0无效改为1有效后按[CHANGE DATA]键确认。

（4）按[QUICK MENU ]键退出参数选择.按[CHANGE DATA]键显示屏会显示Auto,按[+]将它改为Hand, 按[CHANGE DATA]键确认,按[+]选择所需频率，按START键就可以运行变频器。

2. 变频器电位器操作将变频器接线端子12,27短接后接入运行接触器常开触点的一端，将18接入接触器常开触点另一端，这样当接触器运行时，12,18,27三个点将被短接,变频器处于运行状态,将1K Ω电位器中间的抽头接入接线端子53,将顶端接入接线端子50，将底端接线端子55，在变频器处于运行状态旋转电位器即可调整频率.如需外接频率表,将频率表两端接入端子42,55上,并在两个端子上并接一个300Ω电阻, 同时按住[QUICK MENU ]和[+]键进入参数选择,按[+]选择参数319,按[CHANGE DATA]键进入参数,按[-]将参数319由7改为5,频率表选择5V,120HZ.3. 流程全电脑控制时外部4-20MA控制将4-20MA信号正端接入端子60，负端接入端子55, 将变频器接线端子12,27短接后接入运行接触器常开触点的一端，将18接入接触器常开触点另一端，这样当接触器运行时，12,18,27三个点将被短接,变频器处于运行状态, 同时按住[QUICK MENU ]和[+]键进入参数选择,按[+]选择参数314，按[CHANGE DATA]键进入参数,按[+]将参数314由0改为1，参数315由0.0改为4.0, 参数323由1改为10,在变频器处于运行状态时输入4-20MA信号即可调整变频器频率.4. 配料秤时快慢加料变频器控制将变频器接线端子12,27短接后接入快加料中间继电器KA1常开触点的一端和并接入慢加料中间继电器常开触点KA2的一端，将18接入快加料中间继电器KA1常开触点另一端,29接入慢加料中间继电器KA2常开触点另一端, 同时按住[QUICK MENU ]和[+]键进入参数选择,按[+]选择参数305，按[CHANGE DATA]键进入参数,按[+]将参数305由13改为22，参数215为快加料是频率设定值(该设定值为百分值，频率为该设定值*参数205所设的值，如205参数值为50HZ(变频器默认值)，您想将快加料时频率设为50HZ,则需将参数215设为100)，参数216为慢加料是频率设定值(该设定值也为百分值，频率为该设定值*参数205所设的值，如205参数值为50HZ(变频器默认值)，您想将慢加料时频率设为10HZ,则需将参数216设为20)，快加料时快加料中间继电器KA1吸合，慢加料时慢加料中间继电器KA2吸合。

丹佛斯FC51变频器设置指南丹佛斯 FC51 变频器，在工业控制领域那可是个相当重要的角色。

对于不少搞电气控制的朋友来说，把它设置明白可不是一件简单的事儿。

今天，我就来给您详细唠唠这丹佛斯 FC51 变频器的设置指南。

先来说说我自己的一次经历吧。

有一回，我接到一个紧急任务，一家工厂的生产线突然停摆了，原因就是这丹佛斯 FC51 变频器出了问题。

我赶到现场一看，那叫一个乱啊！工人们都着急得不行，老板在旁边也是一脸的焦虑。

我赶紧静下心来，开始检查变频器的设置。

这丹佛斯FC51 变频器的设置，第一步就是要搞清楚您的具体需求。

比如说，您是要控制电机的转速呢，还是要实现精确的扭矩控制？不同的需求，设置的参数可大不一样。

接下来，就是连接硬件啦。

把电源线、控制线啥的都接好，可别接错喽，不然它可不听您使唤。

我记得有一次，一个新手把电源线和控制线弄混了，结果一通电，好家伙，直接冒了一股烟，把大家都吓了一跳。

设置参数的时候，那可得小心谨慎。

比如说，基本频率、最高频率、加速时间、减速时间等等，这些都得根据实际情况来调整。

就像有一次，我给一个风机调速，本来想着加速时间短一点能提高效率，结果设得太短了，风机启动的时候猛地一震，差点把旁边的零件都震掉了。

还有啊，丹佛斯 FC51 变频器有很多保护功能的设置也不能马虎。

过流保护、过载保护、过热保护等等，这些就像是给变频器穿上了一层防护服，能让它在恶劣的工作环境下也能稳稳当当的工作。

在设置过程中，您还得注意一些小细节。

比如说，参数的单位要搞清楚，有的是赫兹，有的是百分比，弄错了可就麻烦啦。

另外，设置完成后，一定要进行测试。

先空载运行一下，看看各项参数是不是正常，电机转得顺不顺。

有一回，我设置完没测试就直接上了生产线，结果运行起来电机抖动得厉害，又得重新返工，浪费了不少时间。

总之，丹佛斯FC51 变频器的设置需要您细心、耐心，按照步骤来，多注意细节，这样才能让它乖乖地为您工作。

希望我的这些经验能对您有所帮助，让您在设置变频器的时候少走弯路，顺顺利利的！。

温控阀开关是一种用于调节散热器水量的设备，以实现室内温度恒定。

其使用方法如下：
1. 安装位置：温控阀应安装在便于操作和观察的位置，一般建议安装在散热器附近。

2. 连接管道：在安装温控阀之前，请确保供水和回水管道已正确连接。

连接管道时，应确保阀门与管道的接口牢固，防止漏水。

3. 设定温度：温控阀的开关分为手动和自动两种模式。

在手动模式下，您可以根据需求自行调节供水量；在自动模式下，温控阀会根据室内温度自动调节供水量。

建议您在使用时，根据实际需求选择合适的模式。

4. 操作步骤：
a. 打开供水阀门：逆时针旋转温控阀开关，直至供水阀门完全打开。

b. 关闭供水阀门：顺时针旋转温控阀开关，直至供水阀门完全关闭。

c. 调整温度：根据需求调整温控器设定温度，温控器会自动控制供水量以保持室内温度恒定。

5. 注意事项：
a. 暖气片位置不可随意改动，避免影响供热效果。

b. 不要随意从系统中放水，以免造成水温降低和室内温度下降。

c. 如发现阀门出现故障，应立即停止使用，并查明原因及时清除故障。

6. 维护与保养：定期检查温控阀开关及连接管道，确保阀门开关灵活，管道无泄漏。

发现异常情况时，及时进行维修或更换。

7. 节能环保：在使用过程中，请合理调整温控阀开关，以实现节能降耗，为环保做出贡献。

一、控制器常见符号意义：PS—4：基本参数界面，PS—2：基本物理量界面，NEXT PS：进入下一界面：设定夜间温度，SP---hcX2：室外环境实际温度，XP：比例带，MIN：设定执行器最小开度，UNT：设定控制器单位，∆X1：设定主传感器的测量偏差，X1H：设定主传感器测量上限，PS—3：补偿参数界面，PS—1：基本曲线号界面，SP---h ¤：设定白天温度，X1：换热器实际出水温度，Y1：执行器实际开度，TN：积分时间，MAX：设定执行器最大开度，X1 LS：设定主传感器材质，X1L：设定主传感器测量下限，X2 LS：设定室外温度传感器材质，∆X2：设定室外温度传感器的测量偏差，X2L：设定室外温度传感器测量下限，X2H：设定室外温度传感器测量上限，二、使用中改变温度设定步骤（只改变出水温度）：在控制器参数设定完成，系统正常工作时，若仅改变设定温度（或压力、温度等）仅在原始界面基础上操作：1. 按："+"键一次，进入界面SP—h¤---℃。

2.按"SEL"键选择，—℃闪烁，用"+/—"键改变至新的设定值后，再按"SEL"键确认。

3.再按"—"键，回至原始界面，即完成。

三、控制器参数的浏览步骤：（不打算修改，只需浏览）（1）原始界面显示X1—℃，显示X1 传感器处的实际温度。

（2）按"+"键，显示SP—h白天设定温度值。

（3）再按"+"键，显示SP—h夜间设定温度值。

c（4）再按"+"键，显示Y1输出电压值。

（5）再按"+"键，显示当前X1---实际温度。

（6）再按"+"键，显示功能曲线号。

（7）再按"+"键，恢复至原始界面。

四、室外补偿设定步骤：1、同时按"+/—"键持续约5秒后，至PS4菜单（系统参数菜单）2、再按"—"键，至PS3菜单（室外补偿菜单），若在PS1中没选择室外温度补偿功能，则此菜单缺省。

丹佛斯温控阀调试方法
温控阀调试方法
测试温控阀方法：把拨盘调到绿灯亮，等待大约一分钟，看分水器旁阀体上面白色执行器顶端的黑色小帽是否缩到里面去了（黑色小帽一开始应该是在外面外漏一块，用手用力摁压黑色小帽应该是可以上下活动的），拨盘调到红灯亮时，等待2分钟左右黑色小帽正常自动弹起恢复原状（如未弹起有可能零活线接反过，面板烧坏），如果有以上动作属于正常，如没有请检查连接线。

温控阀接线方式：用电笔测试你家接线头零线火线，面板接线口N接零，L接火（千万不能接反否则烧坏面板），白色执行器（分水器旁边阀门上面白颜色的）两根线连接方式，其中随便一根和零线接到一起，另一根接到面板NO接线口。

如果你的面板没有被装修师傅接反烧坏就应该没问题了，如果面板烧坏不能从外表看到问题，该亮的灯正常亮，只是连接正确后有可能导致温控阀打不开，暖气处于关闭状态，处理办法只能更换面板。

VLT6000泵类负载的恒压控制范例用VLT6000 HV AC 的内置PID实现水泵的恒压控制。

本立中水泵的恒定压力为5 Bar.使用正常的调节方式，当实际压力超过设定值时泵的转速降低，反之则升高。

本例中使用的压力传感器的量程为0-10 bar,反馈信号为4-20 mA.使用内部设定。

需要设定的参数为：1．P100 设置成为闭环控制2．P308 设置成为无功能（NO OPERATION）3．P311 设置成为无功能（NO OPERATION）4．P314 设置成为反馈（FEEDBACK）5．P315 设置成为 4mA6．P316 设置成为 20mA7．P413 设置成为 0 Bar8．P414 设置成为 10 Bar9．P415 设置成为 Bar （给定/反馈信号的单位）10. P418 设置成为 5 Bar（设定点1）11. P420 设置成为正常控制12. P423 设置成为 0.5（该值可能需要调整以达到稳定状态）13. P424 设置成为 10（该值可能需要调整以达到稳定状态）设置以下参数可能会有帮助：1．P422 启动频率2．P427 低通滤波时间（建议设成0.5秒）上述设置为在快速菜单设置参数的基础上的基本设置：在设置PID控制器参数的同时有必要设置一些显示参数如：设定值反馈值频率电流等这些值可以通过LCP操作面板上的DISPLAY/STATUS键来显示，并通过参数P007-P010来定义。

注意：VLT6000 HV AC远程控制方式启动变频器的最低要求为端子18和27应为高电平，通常端子27应接到端子12上面。

VLT6000风机类负载的恒压控制范例：用VLT6000 HV AC的内置PID实现恒压控制。

本例中恒定压力为5 Bar.使用逆向调节方式，既当压力超过设定值时风扇的转速升高，反之则降低。

本例中使用的压力传感器的量程为0Bar-10Bar,反馈信号为4mA-20mA.需要设定的参数为：1．P100 设置成为闭环控制2．P308 设置成为无功能（NO OPERATION）3．P311 设置成为无功能（NO OPERATION）4．P314 设置成为反馈（FEEDBACK）5．P315 设置成为 4mA6．P316 设置成为 20mA7．P413 设置成为 0 Bar8．P414 设置成为 10 Bar9．P415 设置成为 Bar10. P418 设置成为 5 Bar11. P420 设置成为逆向控制12. P423 设置成为 0.5（该值可能需要调整以达到稳定状态）13. P424 设置成为 10（该值可能需要调整以达到稳定状态）设置以下参数可能会有帮助：1．P422 启动频率2．P427 低通滤波时间（建议设成0.5秒）上述设置为在快速菜单设置参数的基础上的基本设置：在设置PID控制器参数的同时有必要设置一些显示参数如：设定值反馈值频率电流等这些值可以通过LCP操作面板上的DISPLAY/STATUS键来显示，并通过参数P007-P010来定义。

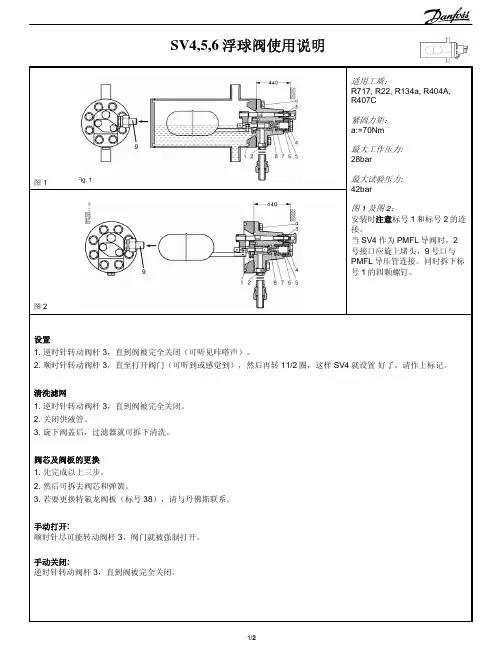

浮球阀使用说明
SV4、5、6
设定：
1.逆时针旋转阀杆（pos. 3）直到阀关闭（从声音上可以判断出来）。

2.顺时针旋转阀杆（pos. 3）直到阀打开（可以从声音及感觉上判断出来）。

然后再旋转1/2圈，完成浮球的设定。

设
定的位置可以在阀杆上标示出来。

清洗过滤网：
1.逆时针旋转阀杆（pos. 3）直到阀关闭。

2.关闭供液。

3.拆下阀盖（pos. 4），即可清洗过滤器（pos. 5）。

更换流口和特氟纶阀板：
1.重复上面提到的1~3点。

2.拆下弹簧（pos. 6）以及流口（pos. 7）。

3.如果需要更换特氟纶阀板，请与Danfoss公司联系。

手动开启：
将阀杆（pos. 3）顺时针旋转到最顶端，阀门此时处于强制开启状态。

手动关闭：
逆时针旋转阀杆（pos. 3），直到阀被关闭（从声音上可以判断出来）。

备件：
密封备件包：027B2070
其它备件，请查阅Danfoss公司的Spare Parts Catalogue。
