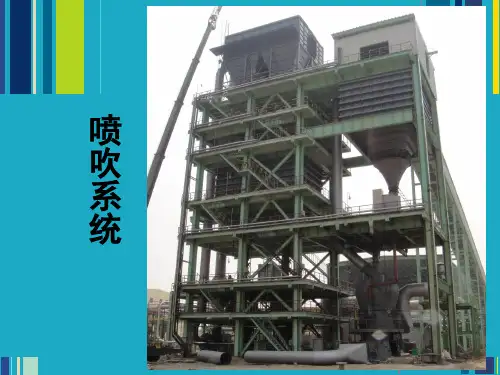

高炉喷吹系统

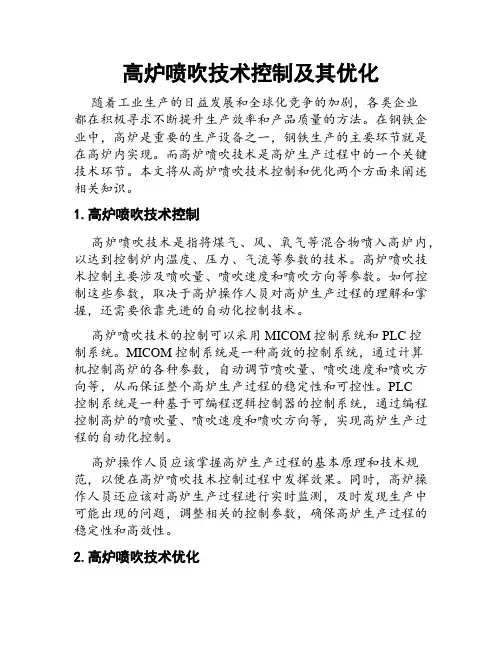

高炉喷吹技术控制及其优化随着工业生产的日益发展和全球化竞争的加剧，各类企业都在积极寻求不断提升生产效率和产品质量的方法。

在钢铁企业中，高炉是重要的生产设备之一，钢铁生产的主要环节就是在高炉内实现。

而高炉喷吹技术是高炉生产过程中的一个关键技术环节。

本文将从高炉喷吹技术控制和优化两个方面来阐述相关知识。

1.高炉喷吹技术控制高炉喷吹技术是指将煤气、风、氧气等混合物喷入高炉内，以达到控制炉内温度、压力、气流等参数的技术。

高炉喷吹技术控制主要涉及喷吹量、喷吹速度和喷吹方向等参数。

如何控制这些参数，取决于高炉操作人员对高炉生产过程的理解和掌握，还需要依靠先进的自动化控制技术。

高炉喷吹技术的控制可以采用MICOM控制系统和PLC控制系统。

MICOM控制系统是一种高效的控制系统，通过计算机控制高炉的各种参数，自动调节喷吹量、喷吹速度和喷吹方向等，从而保证整个高炉生产过程的稳定性和可控性。

PLC控制系统是一种基于可编程逻辑控制器的控制系统，通过编程控制高炉的喷吹量、喷吹速度和喷吹方向等，实现高炉生产过程的自动化控制。

高炉操作人员应该掌握高炉生产过程的基本原理和技术规范，以便在高炉喷吹技术控制过程中发挥效果。

同时，高炉操作人员还应该对高炉生产过程进行实时监测，及时发现生产中可能出现的问题，调整相关的控制参数，确保高炉生产过程的稳定性和高效性。

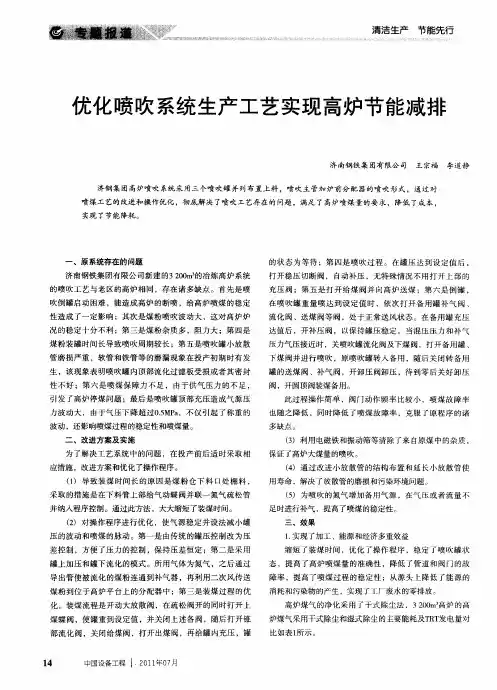

2.高炉喷吹技术优化喷吹量、喷吹速度和喷吹方向等参数是影响高炉生产效率和产品质量的重要因素。

针对这些因素，需要深入研究并进行优化，以达到提升生产效率和产品质量的目的。

（1）喷吹量优化喷吹量是指喷入高炉的混合物的量。

喷吹量的大小影响高炉的燃烧状态和温度分布等，因此需要进行优化。

通过控制喷吹量的大小和喷吹的位置，可以有效地改善炉内温度分布、控制一次风量和温度，减小喷吹速度对物料层的冲击对热风炉进行优化。

（2）喷吹速度优化喷吹速度是指混合物喷入高炉的速度。

高炉的喷吹速度往往是根据高炉的炉龄、原料、燃料等条件而定的。

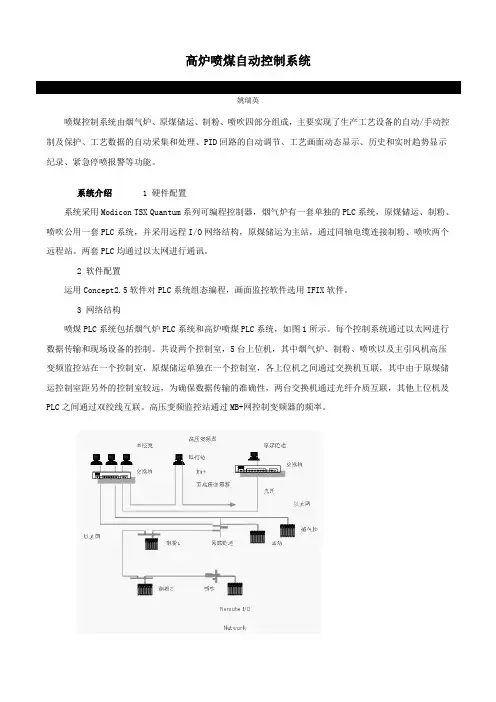

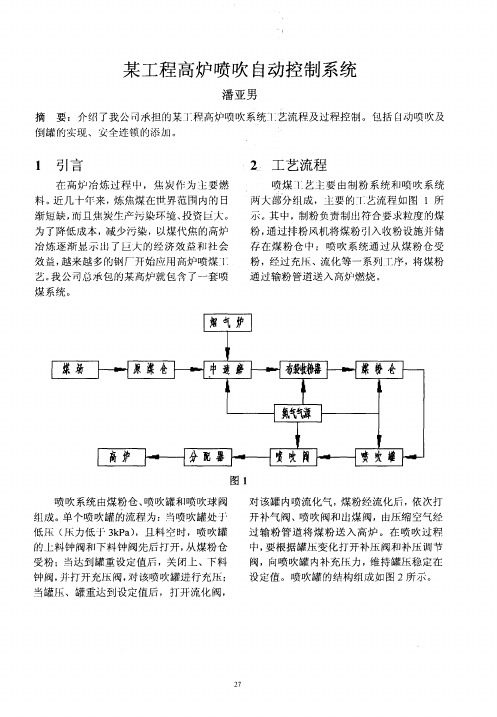

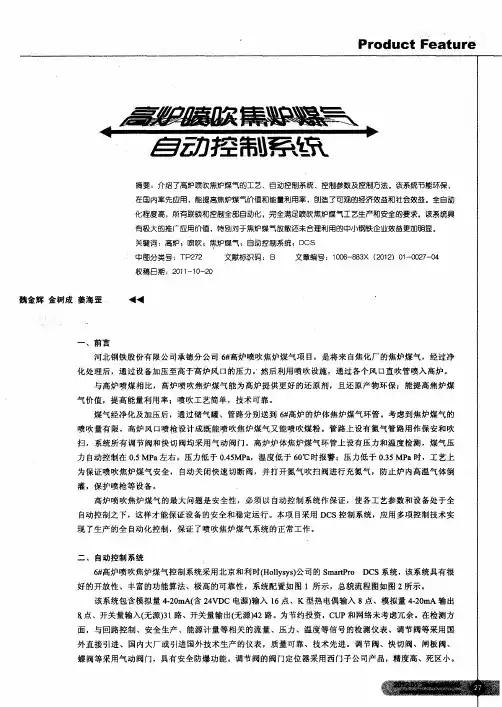

高炉喷煤自动控制系统姚瑞英喷煤控制系统由烟气炉、原煤储运、制粉、喷吹四部分组成，主要实现了生产工艺设备的自动/手动控制及保护、工艺数据的自动采集和处理、PID回路的自动调节、工艺画面动态显示、历史和实时趋势显示纪录、紧急停喷报警等功能。

系统介绍 1 硬件配置系统采用Modicon TSX Quantum系列可编程控制器，烟气炉有一套单独的PLC系统，原煤储运、制粉、喷吹公用一套PLC系统，并采用远程I/O网络结构，原煤储运为主站，通过同轴电缆连接制粉、喷吹两个远程站。

两套PLC均通过以太网进行通讯。

2 软件配置运用Concept2.5软件对PLC系统组态编程，画面监控软件选用IFIX软件。

3 网络结构喷煤PLC系统包括烟气炉PLC系统和高炉喷煤PLC系统，如图1所示。

每个控制系统通过以太网进行数据传输和现场设备的控制。

共设两个控制室，5台上位机，其中烟气炉、制粉、喷吹以及主引风机高压变频监控站在一个控制室，原煤储运单独在一个控制室，各上位机之间通过交换机互联，其中由于原煤储运控制室距另外的控制室较远，为确保数据传输的准确性，两台交换机通过光纤介质互联，其他上位机及PLC之间通过双绞线互联。

高压变频监控站通过MB+网控制变频器的频率。

图1 喷煤系统网络拓扑该网络结构有两种方式可以为将来与高炉联网做准备，一是交换机预留光纤口，通过光纤与高炉进行数据通讯；二是通过CPU的MB+口进行数据通讯，实现数据的透明化。

工艺控制 1 原煤储运系统该系统包括8条皮带机、1#～4#圆盘给料机，1#、2#电磁分离器、犁式卸料器，主要负责向1#、2#原煤仓上煤。

根据现场设备情况，可以选择4个圆盘给料机中任何一个或两个圆盘给料机同时给1#或2#煤仓供料，这样共有12个料流可以选择，被选中的皮带则根据料流的方向逆启顺停。

操作人员根据原煤仓需煤量的大小选择相应的料流。

当某一料流运转时，从画面将程序打在“联动”位，若该料流的任一设备出现故障，则系统联停，设备停止顺序与启动顺序相反。

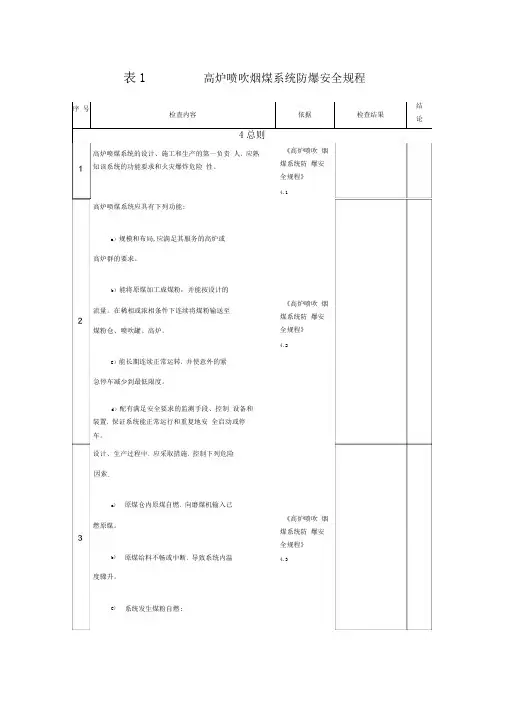

表1高炉喷吹烟煤系统防爆安全规程序 号检查内容 依据检查结果结论4总则 《高炉喷吹 烟煤系统防 爆安全规程》4.1高炉喷煤系统的设计、施工和生产的第一负责 人，应熟知该系统的功能要求和火灾爆炸危险 性。

高炉喷煤系统应具有下列功能:a ）规模和布局,应满足其服务的高炉或高炉群的要求。

b ）能将原煤加工成煤粉，并能按设计的流量。

在稀相或浓相条件下连续将煤粉输送至 煤粉仓、喷吹罐、高炉。

C ）能长期连续正常运转，并使意外的紧急停车减少到最低限度。

d ）配有满足安全要求的监测手段、控制 设备和装置，保证系统能正常运行和重复地安 全启动或停车。

《高炉喷吹 烟煤系统防 爆安全规程》4.2设计、生产过程中，应采取措施，控制下列危险 因索,a)燃原煤。

b)度骤升。

C)原煤仓内原煤自燃，向磨煤机输入已原煤给料不畅或中断，导致系统内温系统发生煤粉自燃:《高炉喷吹 烟煤系统防 爆安全规程》4.3煤粉容器、管道内存在死角;带负荷的磨煤机跳闸;加热炉供风温度过高;空气漏入充惰化气的设备或管道内;――热空气或可燃气逆流入原煤仓。

d）某些原煤磨碎时释放出可燃气体,在设备和管道中形成更易爆炸的杂混物。

某些可燃气形成的游离基能促进煤粉自燃。

e）生产用煤种与设计煤种有显著差别。

f）煤粉处理系统的火灾可能引起爆炸或爆炸可能诱发火灾。

g）人员进入有惰化气体的管道和设备内可能窒息。

h）人员未经培训或培训未达标准，使设备维护不好或操作不当。

空气加压的煤粉设备中的爆炸力更强，发生自燃的周期更短。

j）氧煤枪供应系统没有可靠的安全联锁。

k）氧煤喷吹的氧气管网、氧煤枪内有油污和杂质。

I）喷吹氧气压力低于高炉热风压力。

m）系统设备、管网及钢结构未全部、可靠接地，或接地电阻过大。

大于12%。

煤粉枪、喷吹罐内温度急剧升高超过85C时, 应改用全氮气输粉和喷吹。

应防止漏风、漏粉和管道、设备内部积粉。

应定期测定煤粉粒度、水分。

煤种变化时应分析煤粉挥发分、测定煤粉着火温度和返回火焰长度。

高炉原理与设计燃料喷吹方式对炼铁过程的影响与优化高炉是炼铁过程中常用的关键设备，其原理与设计对炼铁过程的影响至关重要。

本文将讨论高炉的原理和设计，并探讨不同燃料喷吹方式在炼铁过程中的影响与优化。

1. 高炉原理高炉采用还原法炼铁，其原理是利用煤气等还原性较强的燃料还原铁矿石中的氧化物，使得铁矿石还原为金属铁。

高炉主要由炉身、炉喉、炉底等部分组成。

矿石、燃料和熔剂通过炉喉进入高炉，并在高炉内进行物理化学反应，最终得到熔化的铁和副产物。

2. 高炉设计高炉的设计依赖于不同的炼铁工艺和规模。

一般而言，高炉的设计要考虑以下几个方面：(1) 炉身结构：炉身采用环流式结构，以保证燃料和矿石在炉内均匀分布，并提高反应效率。

(2) 燃料喷吹系统：燃料喷吹系统决定了燃料的喷吹方式和位置，对炼铁过程的影响较大。

(3) 矿石装载系统：矿石装载系统将矿石从上部注入高炉，确保矿石能够均匀分布在高炉中，促进反应进行。

(4) 炉底设计：炉底是高炉反应的重要部分，设计合理的炉底能够提高高炉的产能和效率。

3. 燃料喷吹方式对炼铁过程的影响燃料喷吹方式是高炉设计中的重要组成部分，不同的喷吹方式将对炼铁过程产生不同的影响。

(1) 中心喷吹方式：中心喷吹方式将燃料从高炉的中心位置喷吹进入炉腔，可以实现比较均匀地加热和还原矿石，但燃料的利用率较低。

(2) 侧喷吹方式：侧喷吹方式将燃料从高炉的一侧喷吹进入炉腔，可以提高燃料的利用率，但可能导致矿石在高炉中不均匀分布。

(3) 多点喷吹方式：多点喷吹方式将燃料喷吹到高炉的多个位置，可以最大程度地提高燃料的利用率和矿石的均匀分布，但要求更高的技术和设备。

4. 燃料喷吹方式的优化针对燃料喷吹方式对炼铁过程的影响，可以进行相应的优化改进。

(1) 中心喷吹方式的优化：可以通过增加喷吹速度和改变燃料喷吹角度来提高燃料的利用率，减少燃料的浪费。

(2) 侧喷吹方式的优化：可以通过调整喷吹位置和增加喷吹点数来提高矿石在高炉中的分布均匀性，避免局部冷却和堵塞等问题。

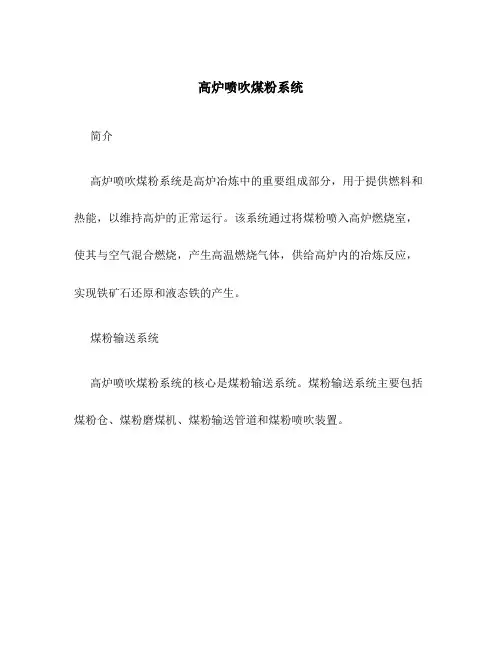

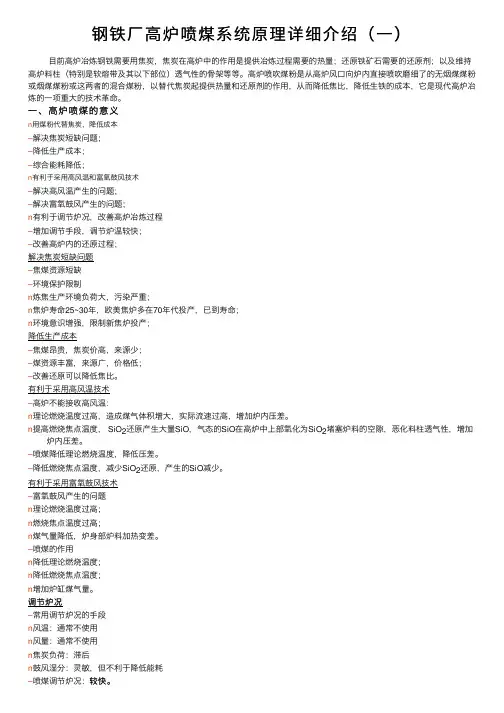

高炉喷吹煤粉系统简介高炉喷吹煤粉系统是高炉冶炼中的重要组成部分，用于提供燃料和热能，以维持高炉的正常运行。

该系统通过将煤粉喷入高炉燃烧室，使其与空气混合燃烧，产生高温燃烧气体，供给高炉内的冶炼反应，实现铁矿石还原和液态铁的产生。

煤粉输送系统高炉喷吹煤粉系统的核心是煤粉输送系统。

煤粉输送系统主要包括煤粉仓、煤粉磨煤机、煤粉输送管道和煤粉喷吹装置。

煤粉仓煤粉仓是储存煤粉的设备，通常位于高炉附近，与煤粉磨煤机直接相连。

煤粉仓由钢板制成，具有一定的密封性能，以防止煤粉受潮和挥发。

煤粉磨煤机煤粉磨煤机是将颗粒状的煤炭磨碎成细小的煤粉的设备。

煤粉磨煤机通常采用滚筒式研磨方式，通过磨辊的旋转摩擦，将煤炭颗粒研磨成所需的细小颗粒。

煤粉输送管道煤粉输送管道用于将煤粉从煤粉仓输送至高炉喷吹装置。

煤粉输送管道通常采用高压输送方式，通过气动输送或螺旋输送的方式，使煤粉快速、稳定地输送到高炉喷吹装置。

煤粉喷吹装置煤粉喷吹装置是将煤粉喷入高炉燃烧室的设备，用于实现煤粉与空气的混合燃烧。

煤粉喷吹装置通过喷嘴将煤粉均匀地喷入高炉燃烧室，与空气混合后进行燃烧反应。

煤粉燃烧反应煤粉喷吹煤粉系统的核心是煤粉的燃烧反应。

煤粉燃烧反应是高炉内重要的冶炼过程，主要包括煤粉燃烧、铁矿石还原和液态铁的生成。

煤粉在高炉燃烧室中与空气混合后，发生燃烧反应产生高温燃烧气体。

煤粉的燃烧产生大量的热能，使高炉内的温度升高，促进铁矿石还原反应的进行。

铁矿石在高温燃烧气体中发生还原反应，生成液态铁，并逐渐下沉到高炉底部。

煤粉燃烧反应的控制对高炉的冶炼效果有着重要的影响。

合理调节煤粉喷吹量和喷吹速度，能够保持高炉内的稳定温度，提高冶炼效率。

煤粉喷吹系统的优势高炉喷吹煤粉系统相比其他燃料方式具有一定的优势：1.节约能源：煤粉喷吹系统可以将煤粉完全燃烧，充分利用煤粉的能源，减少能源的浪费。

2.环保节能：煤粉喷吹系统燃烧产生的废气中含有少量的二氧化硫和颗粒物等污染物，但相对于其他燃料方式，排放量较低，更加环保。
