欧姆定律一、选择题：1. 依据欧姆定律可以得到公式I U R，关于这个公式的以下说法中，正确的选项是〔 D 〕A ．同一导体的电阻及加在它两端的电压成正比B ．同一导体的电阻及通过它的电流成反比C ．导体两端电压为零时，导体的电阻也为零D ．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压及电流的比值不变2. 如右图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右滑动时，那么( C )A ．通过灯L 的电流变小，变阻器两端的电压变小B ．通过灯L 的电流变大，变阻器两端的电压变大C ．灯L 两端的电压变小，通过变阻器的电流变小D ．灯L 两端的电压变大，通过变阻器的电流变小3. 如下图，R 是压敏电阻，它的阻值随压力的增大而增大，闭合开关S ，当压敏电阻R 受到的压力增大时〔 A 〕A. 电流表示数变小B. 电压表示数变小C. 灯L 变亮D. 电路总功率变大4. 如图是一种自动测定油箱内油面高度的装置，R2是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表〔由电流表改装而成〕指针所指的刻度，就可以知道油箱内油面的高度，当油面上升时〔 D 〕A. 电压表和油量表示数都变小B. 电压表和油量表示数都变大C. 电压表示数变大，油量表示数变小D. 电压表示数变小，油量表示数变大5. 如下图电路，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，滑片由b端向a端挪动的过程中，以下说法正确的选项是〔 D 〕A. 电压表的示数削减B. 当滑片移到中点时，电压表示数为2VC. 当滑片移到a端时，电流表示数为0.2AD. 电压表示数及电流表示数的比值不变6. 如以下图所示是电阻甲和乙的图像，以下说法正确的选项是〔 C 〕A. 电阻乙为定值电阻B. 当电阻甲两端电压为2V时，R甲ΩC. 如题7-2图所示，当开关闭合，电路电流为0.2A时，电路总电阻是15Ω7. 如下图的电路中，R1和R2均为定值电阻，电源电压保持不变，闭合开关S1和S2，两电表均有示数。
一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V 4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4W B．等于4W C．小于4W D．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V 8W”的灯泡电阻小，“8V 4W”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以这只灯泡消耗的功率大于4W．2．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据P UI=，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；B．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。
故选D。
3．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电调电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在保证电路安全的情况下，下列判断正确的是（）A．电路中电流变化的范围是0A～0.5AB．滑动变阻阻值变化的范围是2.5Ω～10ΩC．灯泡的最小功率是0.45 WD．该电路的最大功率是1.25W【答案】C【解析】【详解】AB．当灯泡的电压最大时，即L 2.5VU=，此时电路中的电流大小为LLL1.25W0.5A2.5VPIU===这个电流值没有超过滑动变阻器的最大电流，滑动变阻器两端电压是R L- 4.5V-2.5V 2.0VU U U===这个电压大小也没有超过电压表的量程，此时滑动变阻器接入电路中的电阻值大小为RR2.0V4Ω0.5AURI===这个阻值大小也没有超过滑动变阻器的最大阻值，故电路中的电流最大是0.5A；由题意可知，滑动变阻器两端的电压最大只能是3V，此时灯泡的电压是1.5V ，电路中的电流大小为L L L 1.5V 0.3A 5ΩU I I R ==== 这个电流大小没有超过滑动变阻器的最大电流，滑动变阻器接入电路中的阻值大小为R R 3V 10Ω0.3AU R I === 这个阻值大小也在滑动变阻器阻值范围之内，所以电路中的电流大小最小可以为0.3A ，综上所述，电路中电流变化的范图是0.3A ～0.5A ，滑动变阻阻值变化的范围是4Ω～10Ω，A 错误、B 错误；C ．当灯泡的功率最小时，电路中的电流大小最小，即L 0.3A I =，灯泡的最小功率是()22L L L 0.3A 5Ω0.45W P I R ==⨯= C 正确；D ．该电路的电流最大时，根据P UI =，电路中的功率最大，大小为4.5V 0.5A 2.25W P UI ==⨯=D 错误。

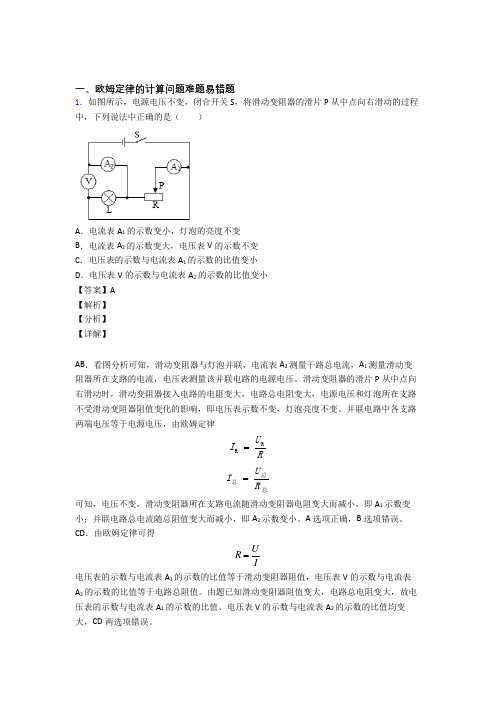

一、欧姆定律的计算问题难题易错题1．如图所示，电源电压不变，闭合开关S ，将滑动变阻器的滑片P 从中点向右滑动的过程中，下列说法中正确的是（ ）A ．电流表A 1的示数变小，灯泡的亮度不变B ．电流表A 2的示数变大，电压表V 的示数不变C ．电压表的示数与电流表A 1的示数的比值变小D ．电压表V 的示数与电流表A 2的示数的比值变小【答案】A【解析】【分析】【详解】AB ．看图分析可知，滑动变阻器与灯泡并联，电流表A 2测量干路总电流，A 1测量滑动变阻器所在支路的电流，电压表测量该并联电路的电源电压。
滑动变阻器的滑片P 从中点向右滑动时，滑动变阻器接入电路的电阻变大，电路总电阻变大，电源电压和灯泡所在支路不受滑动变阻器阻值变化的影响，即电压表示数不变，灯泡亮度不变。
并联电路中各支路两端电压等于电源电压，由欧姆定律R R U I R= 总总总U I R = 可知，电压不变，滑动变阻器所在支路电流随滑动变阻器电阻变大而减小，即A 1示数变小；并联电路总电流随总阻值变大而减小，即A 2示数变小。
A 选项正确，B 选项错误。
CD ．由欧姆定律可得U R I= 电压表的示数与电流表A 1的示数的比值等于滑动变阻器阻值，电压表V 的示数与电流表A 2的示数的比值等于电路总阻值。
由题已知滑动变阻器阻值变大，电路总电阻变大，故电压表的示数与电流表A 1的示数的比值、电压表V 的示数与电流表A 2的示数的比值均变大，CD 两选项错误。
故选A 。
2．如图所示，电源电压为4.5V ，电压表量程为“0-3V ”，电流表量程为“0-0.6A ”，滑动变阻器规格为“10Ω 1A ”，小灯泡L 标有“2.5V 1.25W ”（灯丝电阻不变），在保证小灯泡L 电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（ ）①小灯泡的额定电流是0.6A②滑动变阻器连入电路的阻值变化范围是4Ω-10Ω③电压表示数变化范围是0-3V④电流表示数变化范围是0.3-0.5AA ．只有①、③正确B ．只有②、③正确C ．只有①、④正确D ．只有②、④正确【答案】D【解析】【分析】【详解】由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压。

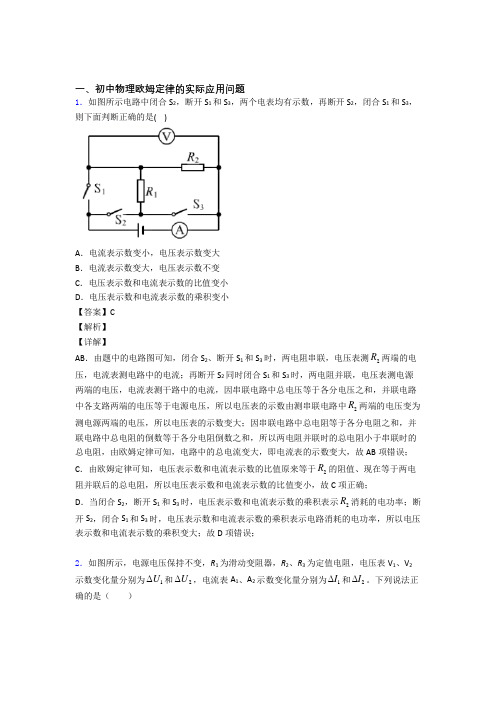

一、初中物理欧姆定律的实际应用问题1．如图所示电路中闭合S 2，断开S 1和S 3，两个电表均有示数，再断开S 2，闭合S 1和S 3，则下面判断正确的是( )A ．电流表示数变小，电压表示数变大B ．电流表示数变大，电压表示数不变C ．电压表示数和电流表示数的比值变小D ．电压表示数和电流表示数的乘积变小【答案】C【解析】【详解】AB ．由题中的电路图可知，闭合S 2、断开S 1和S 3时，两电阻串联，电压表测2R 两端的电压，电流表测电路中的电流；再断开S 2同时闭合S 1和S 3时，两电阻并联，电压表测电源两端的电压，电流表测干路中的电流，因串联电路中总电压等于各分电压之和，并联电路中各支路两端的电压等于电源电压，所以电压表的示数由测串联电路中2R 两端的电压变为测电源两端的电压，所以电压表的示数变大；因串联电路中总电阻等于各分电阻之和，并联电路中总电阻的倒数等于各分电阻倒数之和，所以两电阻并联时的总电阻小于串联时的总电阻，由欧姆定律可知，电路中的总电流变大，即电流表的示数变大，故AB 项错误； C ．由欧姆定律可知，电压表示数和电流表示数的比值原来等于2R 的阻值、现在等于两电阻并联后的总电阻，所以电压表示数和电流表示数的比值变小，故C 项正确； D ．当闭合S 2，断开S 1和S 3时，电压表示数和电流表示数的乘积表示2R 消耗的电功率；断开S 2，闭合S 1和S 3时，电压表示数和电流表示数的乘积表示电路消耗的电功率，所以电压表示数和电流表示数的乘积变大；故D 项错误；2．如图所示，电源电压保持不变，R 1为滑动变阻器，R 2、R 3为定值电阻，电压表V 1、V 2示数变化量分别为1U ∆和2U ∆，电流表A 1、A 2示数变化量分别为1I ∆和2I ∆。
下列说法正确的是（ ）A ．闭合开关S 1、S 2，向右调节滑片P ，A 1、A 2示数变小，且变化量相等B ．保持滑片P 位置不变，开关S 1保持断开，S 2由断开到闭合，A 1示数增大，V 2示数不变C ．断开开关S 1、S 2，向左调节滑片P ，V 1示数变大，V 2示数变小，A 1示数变小D ．断开开关S 1、S 2，向右适当调节滑片P ，R 2阻值等于2111U U I I ∆∆-∆∆ 【答案】AD【解析】【分析】【详解】A ．闭合开关S 1、S 2时，变阻器R 1和定值电阻R 2、R 3并联，电流表A 1测量的是干路电流，电流表A 2测量的通过变阻器R 1的电流，当向右调节滑片P 时，变阻器R 1的接入电阻变大，故其电流变小，即电流表A 2的示数变小；电流表A 1的示数为R 1、R 2、R 3所在的三条支路电流之和，R 2和R 3所在支路电阻不变，所以这两条支路的电流也未发生变化，所以A 1的示数因A 2的示数变小而变小，且两电流表示数变化量相等，故A 正确；B ．保持滑片P 位置不变， S 1和S 2都断开时，变阻器R 1和定值电阻R 2、R 3串联；S 1保持断开，S 2由断开到闭合时，定值电阻R 2、R 3以及电压表V 2同时被短路；从中可以看出开关S 1保持断开，S 2由断开到闭合时，电路中的总电阻变小，故总电流变大，即电流表A 1示数增大；同时电压表V 2短路，所以V 2示数从有到无，即它的示数会减小，故B 错误；C ．断开开关S 1、S 2时，变阻器R 1和定值电阻R 2、R 3串联，向左调节滑片P 时，变阻器R 1的接入电阻会减小，而R 2和R 3的电阻不变；电压表V 1示数为R 1和R 2两端电压之和，由串联电路的分压原理可知，其示数会减小；电压表V 2示数为R 2和R 3两端电压之和，其示数会变大；A 1示数为此串联电路中的电流，它会因为总电阻的减小而增大，故C 错误；D ．断开开关S 1、S 2，变阻器R 1和定值电阻R 2、R 3串联；当变阻器的滑片P 右移时，变阻器接入电路中的电阻变大，故电流表A 1的示数会变小。

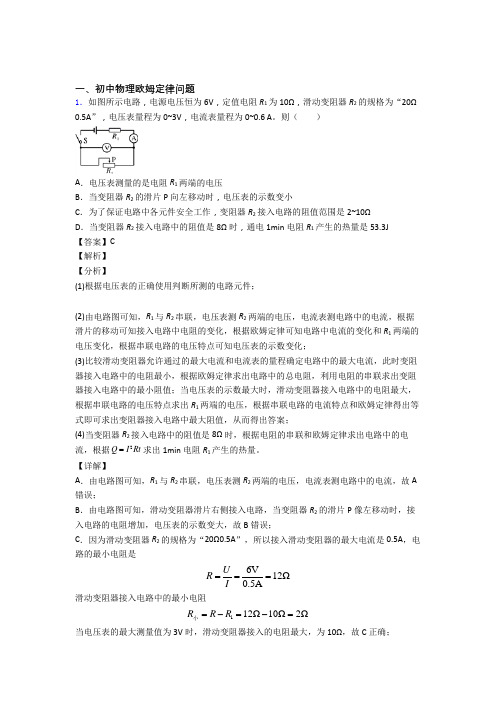

一、初中物理欧姆定律问题1．如图所示电路，电源电压恒为6V ，定值电阻R 1为10Ω，滑动变阻器R 2的规格为“20Ω 0.5A ”，电压表量程为0~3V ，电流表量程为0~0.6 A 。
则（ ）A ．电压表测量的是电阻R 1两端的电压B ．当变阻器R 2的滑片P 向左移动时，电压表的示数变小C ．为了保证电路中各元件安全工作，变阻器R 2接入电路的阻值范围是2~10ΩD ．当变阻器R 2接入电路中的阻值是8Ω时，通电1min 电阻R 1产生的热量是53.3J【答案】C【解析】【分析】(1)根据电压表的正确使用判断所测的电路元件；(2)由电路图可知，R 1与R 2串联，电压表测R 2两端的电压，电流表测电路中的电流，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R 1两端的电压变化，根据串联电路的电压特点可知电压表的示数变化；(3)比较滑动变阻器允许通过的最大电流和电流表的量程确定电路中的最大电流，此时变阻器接入电路中的电阻最小，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出变阻器接入电路中的最小阻值；当电压表的示数最大时，滑动变阻器接入电路中的电阻最大，根据串联电路的电压特点求出R 1两端的电压，根据串联电路的电流特点和欧姆定律得出等式即可求出变阻器接入电路中最大阻值，从而得出答案；(4)当变阻器R 2接入电路中的阻值是8Ω时，根据电阻的串联和欧姆定律求出电路中的电流，根据2Q I Rt =求出1min 电阻R 1产生的热量。
【详解】A ．由电路图可知，R 1与R 2串联，电压表测R 2两端的电压，电流表测电路中的电流，故A 错误；B ．由电路图可知，滑动变阻器滑片右侧接入电路，当变阻器R 2的滑片P 像左移动时，接入电路的电阻增加，电压表的示数变大，故B 错误；C ．因为滑动变阻器R 2的规格为“20Ω0.5A ”，所以接入滑动变阻器的最大电流是0.5A ，电路的最小电阻是6V 12Ω0.5AU R I === 滑动变阻器接入电路中的最小电阻 112Ω10Ω2ΩR R R -=-==小当电压表的最大测量值为3V 时，滑动变阻器接入的电阻最大，为10Ω，故C 正确；D ．当变阻器R 2接人电路中的阻值是8Ω时，电路的总电阻1210Ω8Ω18ΩR R R '=+=+=此时电路中的电流 6V 1A 18Ω3U I R '===' 通电1min 电阻R 1产生的热量 2211(A)10Ω160s 66.7J 3Q I R t '==⨯⨯⨯≈ 故D 错误。
一、初中物理欧姆定律问题1．小明同学做电学实验，通过改变滑动变阻器R3电阻的大小，依次记录的电压表和电流表的读数如表所示，分析表格中实验数据，可推断小明实验时所用的电路可能是下列电路图中的哪一个（）电压表示数U/V0.600.700.800.90 1.00 1.10电流表示数I/A0.180.210.240.270.300.33A．B．C．D．【答案】B【解析】【分析】由表中数据可知，当电压表的示数增大时，电流表的示数也增大，再分析四个电路图，当滑片向上移动时的电压表和电流表的变化得出答案。
【详解】A．电压表测量的是滑动变阻器两端的电压，三电阻串联，当滑片上移时连入电阻变小，电路中的电阻变小，电流变大，电流表的示数变大；滑动变阻器分压变小，电压表的示数变小，故A不符合题意；B．电压表测量电阻R1两端的电压，三电阻串联，当滑片上移时连入电阻变小，电路中的电阻变小，电流变大，电流表的示数变大；电压表的示数也变大，故B符合题意；CD．都是测量下面电阻和滑动变阻器两端的电压，三电阻串联，当滑片上移时连入电阻变小，电路中的电阻变小，电流变大，电流表的示数变大；电阻和滑动变阻器串联后两端的电压变小，电压表的示数变小，故CD不符合题意。
故选B。
【点睛】解决此类电路图连接问题，要结合题意实际要求去分析，不可盲目猜测。
2．为了测出未知电阻R x 的阻值，某同学利用阻值已知的电阻R 0和一只电流表或电压表分别设计了如图所示的四种电路，其中可行的是（电源电压未知且不变）（ ）A ．B ．C ．D ．【答案】BD 【解析】 【详解】A ．开关S 1闭合，S 2断开时R 0和R x 串联，电流表可以测出通过R x 的电流I x ；S 2闭合时为R x 的简单电路，不能直接或间接测量出R x 的电压，所以不能求出R x 的电阻。
故A 不符合题意；B ．开关S 1闭合，S 2接1时电路为R 0的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；当S 2接2时电路为未知电阻R x 的简单电路，电流表测通过R x 的电流I x ，电压则为电源电压，根据欧姆定律求出电阻。
一、初中物理欧姆定律问题1．如图所示的电路中,电源电压保持不变,当S1、S2、S3都闭合，滑动变阻器的滑片移到a 端时，R1的功率为P1，电流表A1和A2的示数之比为3:4；若再断开S2，则电流表A1和A2的示数之比为1:2，当S1和S3断开，S2闭合,滑动变阻器的滑片移到b端时，电压表的示数为3V，R1的功率为P1′，已知R1=6Ω，P1:P1′=16:1，下列判断错误的是（）A．电源电压为9VB．R2的阻值为3ΩC．R2和R3的阻值相等D．R4的最大阻值为12Ω【答案】A【解析】【分析】【详解】BC．当S1、S2、S3都闭合，滑动变阻器的滑片移到a端时，等效电路图如图1所示；若再断开S2，等效电路图如图2所示；当S1和S3断开，S2闭合，滑动变阻器的滑片移到b端时，等效电路图如图3所示：图2中，因并联电路中各支路两端的电压相等，且电流表A1和A2的示数之比为3：4，即1 31 2II=所以由UIR=得31131321UIR IUR II===则31116Ω3Ω22R R ==⨯= 图1中，因并联电路中干路电流等于各支路电流之和，所以A11212A22321324I I I I I I I I I I ++===++ 整理可得1212I I = 则11221221UR I I U R I I === 即21116Ω3Ω22R R ==⨯= 故BC 正确，不符合题意；D ．图1和图3中，R 1的功率之比 2211112211161P I R I P I R I '=== 解得141I I = 因电压一定时，电流与电压成正比，所以12341141R R R R I I R +++== 即46Ω+3Ω+3Ω+46Ω1R =解得412ΩR =故D 正确，D 不符合题意；A ．图3中的电流443V =0.25A 12ΩU I R == 电源的电压 12340.25A 6Ω+3Ω+3Ω+12Ω=6V U I R R R R =+++=⨯（）（）故A错误，A符合题意。
一、初中物理欧姆定律的实际应用问题1．如图甲所示的电路中，电源电压保持不变。
闭合开关S，当滑动变阻器的滑片P从b端移动到a端的过程中，定值电阻R0两端的电压随滑动变阻器R1接入电路的阻值变化情况如图乙所示，下列说法错误的是（）A．电源电压为6VB．定值电阻R0的阻值为10ΩC．当滑片P在b端时，通过R0的电流为0.6AD．当滑动变阻器接入电路的阻值为20Ω时，R0消耗的电功率为0.4W【答案】C【解析】【分析】【详解】A．由图乙可知，当滑动变阻器R1接入电路的阻值为0时，定值电阻R0两端的电压为6V，此时定值电阻R0两端的电压等于电源电压，故A项正确，不符合题意；BC．当滑片P在b端时，由图乙可知，滑动变阻器R1接入电路的阻值最大为50Ω，此时定值电阻R0两端的电压为1V，根据串联分压的特点可知滑动变阻器两端的电压为106V1V5VU U U=-=-=因为串联电路电流处处相等，则通过R0的电流为01 015V=0.1A 50ΩU UIR R===根据UIR=可得定值电阻R0的阻值1V10Ω0.1AURI===故B项正确，不符合题意，C项错误，符合题意；D．当滑动变阻器接入电路的阻值为20Ω时，由图乙可知，此时定值电阻R0两端的电压为2V，根据2UPR=可得R0消耗的电功率()()222V0.4W10ΩUPR'===故D 项正确，不符合题意。
故选C 。
2．如图所示的四个电路图中，电源电压不变，R 0为已知阻值的定值电阻，图中可实现测量R x 阻值的正确电路图是（ ）A ．B ．C ．D ．【答案】ACD【解析】【分析】【详解】A ．由电路图可知，当S 断开时，电路为R 0的简单电路，电流表测电路中的电流，根据欧姆定律可求电源的电压；当开关S 闭合时R 0、R x 并联，电流表测干路电流，因通过R 0的电流不变，根据并联电路的电流特点可求通过R x 的电流，再根据并联电路的电压特点和欧姆定律即可求出R x 的阻值，故A 正确；B ．由电路图可知，无论开关闭合还是断开，电压表始终测电源的电压，即无法测出或间接的得出R x 两端的电压，故此电路图不能测出R x 的阻值，故B 不正确；C ．开关S 闭合时，电压表测量电源电压；开关S 断开时，电压表测量R x 两端的电压；根据串联电路总电压等于各分电压之和，求出定值电阻两端的电压，根据0U I R=求出通过定值电阻的电流，根据串联电路电流处处相等，通过R x 电流等于通过定值电阻电流，即0x I I =，根据x x xU R I =求出R x 的阻值，故C 正确； D ．由电路图可知，当开关S 闭合时，电路为R x 的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压1x U I R =⨯当开关S 断开时两电阻串联，电流表测串联电路的电流，根据欧姆定律求出电源电压()20x U I R R =⨯+由于()120x x I R I R R ⨯=⨯+求出R x 的阻值，故D 正确。
一、初中物理欧姆定律的实际应用问题1．如图所示的电路中，电源电压不变，闭合开关S，滑片P从A点向右移动的过程中，下列说法正确的是（）A．电压表V示数变大，电流表A1示数不变B．电流表A1示数变大，电流表A2示数不变C．电压表V示数与电流表A1示数的乘积不变D．电压表V示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】A．由电路图可知，R0与R1并联，电流表A1测R0支路的电流，电流表A2测R1支路的电流，电流表A测干路电流，电压表测电源两端的电压。
滑片P从A点向右移动的过程中，因并联电路中各支路独立工作、互不影响，所以，通过R0的电流不变，电流表A1示数不变，电源电压不变，所以电压表V的示数不变，故A错误；B．电源电压不变，通过R0的电流不变，电流表A1的示数不变，滑动变阻器接入电路中的电阻变大，由UIR可知，通过R1的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A2的示数变小，故B错误；CD．电压表V的示数不变，电流表A1的示数不变，故电压表V示数与电流表A1示数的乘积不变、电压表V示数与电流表A1示数的比值不变，故C正确、D错误。
故选C。
2．如图所示是A、 B两定值电阻的U-I图像，由图像中的信息可知A．若将A、B两电阻串联在某电源两端，则A两端的电压大B．若将A、B两电阻串联在某电源两端，则B的功率大C．若将A、B两电阻并联在某电源两端，则通过A的电流大D ．若将A 、B 两电阻并联在某电源两端，则A 的功率小【答案】AD【解析】【详解】由图像可以看出，当电压一定时，通过A 的电流较小，由U I R =的变形公式U R I =可知，R A >R B ；A ．若将R A 、RB 两电阻串联在某电源两端，因串联电路中各处的电流相等，且R A >R B ，所以，由U I R=的变形式U IR =可知，R A 两端的电压大，故A 符合题意； B ．由公式2P I R =可知，R A 的实际功率大，故B 不符合题意；C ．若将R A 、R B 两电阻并联在某电源两端，因并联电路中各支路两端的电压相等，所以，由U I R=可知，通过R B 的电流大，故C 不符合题意； D ．若将R A 、R B 两电阻并联在某电源两端，因并联电路中各支路两端的电压相等，由2U P R=可知，R A 的实际功率小，故D 符合题意。
一、欧姆定律的计算问题难题易错题1．如图甲所示电路，电源电压保持不变，闭合开关 S，当滑动变阻器的滑片 P 从右端滑到左端的过程中， R1、R2的 I-U关系图象如图乙所示。
则下列判断不正确的是（）A．A图线是电阻R2的I-U关系图象B．电源电压为 18VC．R1的阻值是20ΩD．滑动变阻器R2的最大阻值为30Ω【答案】D【解析】【详解】A．由电路图可知，R1与R2串联，电压表V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流。
当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，R1两端的电压最大，R2两端的电压为0；由图象可知，A为滑动变阻器R2的U−I关系图象，B为电阻R1的U−I图象，故A正确，不符合题意；B．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小；由U−I图象可知，电路中的最小电流I=0.2A，R1两端的电压U1=4V，R2两端的电压U2=14V，因串联电路中总电压等于各分电压之和，所以，电源电压：U=U1+U2=14V+4V=18V故B正确，不符合题意；C．由I=UR可得，定值电阻R1的阻值R1=1UI=4V0.2A=20Ω故C正确，不符合题意；D．由I=UR可得，滑动变阻器的最大阻值：R2=2UI=14V0.2A=70Ω故D错误，符合题意。
2．如图，电源电压保持不变，闭合开关S 。
将滑动变阻器滑片P 从b 端向中点滑动的过程中，电流表和电压表都有示数。
下列说法正确的是（ ）A ．电流表的示数变小B ．1R 的功率变大C ．1R 的电流变化量小于滑动变阻器的电流变化量D ．电压表示数变化量与电流表示数变化量的比值不变【答案】BCD【解析】【分析】【详解】由电路图知，滑动变阻器与电阻2R 并联后，再与电阻1R 串联，电流表测的是干路的电流，电压表测的滑动变阻器和电阻2R 两端的电压；当滑片从b 端向中点滑动时，并联后的总电阻减小，整个电路中的电阻减小。
A ．由欧姆定律U I R=知，整个电路中的电流将增大，即电流表的示数变大，故错误； B ．由串联电路的分压的规律知，电压表的示数减小，电阻1R 分压的电压增大，因通过1R 的电流增大，由P UI =知，1R 的功率变大，故B 正确；C ．1R 的电流变化量，即为干路电流变化量，等于2R 电流的减小量与滑动变阻器电流的增加量之和，故C 正确；D ．电压表示数变化量与电流表示数变化量之比为1U R I∆=∆ 因电阻1R 的阻值不变，即电压表示数变化量与电流表示数变化量的比值不变，故D 正确。
