1、模拟信号到数字信号的转换

电脑显卡4种接⼝类型：VGA、DVI、HDMI、DP电脑显卡全称显⽰接⼝卡（Video card，Graphics card），⼜称为显⽰适配器（Video adapter），显⽰器配置卡简称为显卡，是个⼈电脑最基本组成部分之⼀。

对于显卡接⼝类型，主要包括VGA、dvi/HDMI、dp这四种⽐较常见的接⼝，当然还有其他的。

通过上⾯介绍了VGA接⼝包括15个针脚，那么15个针脚都代表上⾯含义呢？功能是什么呢？如下图所⽰：⽬前⼤多数计算机与外部显⽰设备之间都是通过模拟VGA接⼝连接，计算机内部以数字⽅式⽣成的显⽰图像信息，被显卡中的数字/模拟转换器转变为R、G、Ｂ三原⾊信号和⾏、场同步信号，信号通过电缆传输到显⽰设备中。

对于模拟显⽰设备，如模拟CRT显⽰器，信号被直接送到相应的处理电路，驱动控制显像管⽣成图像。

⽽对于LCD、DLP等数字显⽰设备，显⽰设备中需配置相应的Ａ/Ｄ（模拟/数字）转换器，将模拟信号转变为数字信号。

在经过Ｄ/Ａ和Ａ/Ｄ2次转换后，不可避免地造成了⼀些图像细节的损失。

VGA接⼝应⽤于CRT显⽰器⽆可厚⾮，但⽤于连接液晶之类的显⽰设备，则转换过程的图像损失会使显⽰效果略微下降。

DVI接⼝：LCD显⽰器应运⽽⽣接⼝，DVI（Digital Video Interface），即数字视频接⼝。

它是1999年由Silicon Image、Intel（英特尔）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu(富⼠通)等公司共同组成DDWG（Digital Display Working Group，数字显⽰⼯作组）推出的接⼝标准。

DVI接⼝有3种类型5种规格，端⼦接⼝尺⼨为39.5mm×15.13mm。

三种类型包括DVI-A、DVI-D和DVI-I的接⼝形式。

DVI-D只有数字接⼝，DVI-I有数字和模拟接⼝，⽬前应⽤主要以DVI-D为主，同时DVI-D和DVI-I⼜有单通道（Single Link）和双通道（Dual Link）之分，我们平时见到的都是单通道版的，双通道版的成本很⾼，因此只有部分专业设备才具备，普通消费者很难见到。

模拟信号和数字信号的关系模拟信号和数字信号是通信领域中两种重要的信号类型。

它们在信息传输中起着不同的作用和应用。

本文将从定义、特点、转换方式和应用等方面介绍模拟信号和数字信号的关系。

模拟信号是连续变化的信号，它的值可以在一定范围内取任意值。

模拟信号可以用连续的函数来表示，常见的模拟信号有声音、光线强度等。

而数字信号是离散的信号，它的值只能取一系列离散的数值。

数字信号可以用数字来表示，常见的数字信号有二进制信号、脉冲信号等。

模拟信号和数字信号有着不同的特点和优势。

模拟信号具有连续性和无限可分辨性的特点，能够更加真实地反映被传输信号的变化过程。

模拟信号在传输过程中受到噪声和衰减的影响较大，因此需要进行增益和滤波等处理。

而数字信号由于离散性和可编码性的特点，具有抗干扰性强、传输稳定性好的优势。

数字信号可以进行编码、压缩和加密等处理，能够更好地保障信息的传输质量和安全性。

模拟信号和数字信号之间可以通过模数转换和数模转换相互转换。

模数转换是将模拟信号转换为数字信号的过程，常用的模数转换方法有采样和量化。

采样是将连续的模拟信号在时间上离散化，将连续的时间信号转换为离散的时间序列。

量化是将连续的幅度值离散化，将连续的幅度信号转换为离散的幅度序列。

数模转换是将数字信号转换为模拟信号的过程，常用的数模转换方法有脉冲宽度调制（PWM）和脉冲编码调制（PCM）。

脉冲宽度调制是通过改变脉冲宽度来表示数字信号的幅度值，脉冲编码调制是通过改变脉冲的位置和宽度来表示数字信号的幅度值。

模拟信号和数字信号在各个领域有着广泛的应用。

模拟信号在音频和视频传输领域得到广泛应用，如音频播放器、电视机等。

模拟信号在传感器中的应用也十分重要，如温度传感器、压力传感器等。

数字信号在计算机和通信领域得到广泛应用，如计算机内部的数据传输、网络通信等。

数字信号在图像处理和音频处理领域也有着重要的应用，如数字图像处理、音频编码等。

模拟信号和数字信号是通信领域中两种重要的信号类型。

模拟信号与数字信号之间的转换
模拟信号与数字信号之间的转换是通过模数转换（ADC）和数模转换（DAC）来实现的。

模拟信号转换成数字信号，首先通过ADC将模拟信号进行采样，即将连续的模拟信号按照一定的频率进行离散化，得到一系列的模拟采样值。

然后将模拟采样值通过量化处理，转换成对应的数字信号，即根据一定的量化规则，将模拟采样值映射到一系列离散的数字量级上。

数字信号转换成模拟信号，首先通过DAC将数字信号进行反量化，即将数字信号的离散量级映射回模拟信号的值。

然后通过重构滤波器将反量化后的数字信号进行平滑处理，得到模拟信号。

最后，通过模拟电路对模拟信号进行放大、滤波等处理，使之符合要求。

需要注意的是，模拟信号转换成数字信号和数字信号转换成模拟信号都会引入一定的误差，即量化误差和重构误差。

因此，在进行模拟信号与数字信号之间的转换时，要选择合适的采样频率、量化精度和重构滤波器等参数，以保证转换的精度和准确性。

模拟信号与数字信号之间的优缺点及两者之间的转换概述：信号数据可用于表示任何信息，如符号、文字、语音、图像等，从表现形式上可归结为两类：模拟信号和数字信号。

模拟信号与数字信号的区别可根据幅度取值是否离散来确定。

模拟数据(Analog Data)是由传感器采集得到的连续变化的值，例如温度、压力，以及目前在电话、无线电和电视广播中的声音和图像。

数字数据(Digital Data)则是模拟数据经量化后得到的离散的值，例如在计算机中用二进制代码表示的字符、图形、音频与视频数据。

目前，ASCII美国信息交换标准码(American Standard Code for Information Interchange)已为ISO国际标准化组织和CCITT国际电报电话咨询委员会所采纳，成为国际通用的信息交换标准代码，使用7位二进制数来表示一个英文字母、数字、标点或控制符号；图形、音频与视频数据则可分别采用多种编码格式。

模拟信号与数字信号：（1）模拟信号与数字信号：不同的数据必须转换为相应的信号才能进行传输：模拟数据一般采用模拟信号(Analog Signal)，例如用一系列连续变化的电磁波(如无线电与电视广播中的电磁波)，或电压信号(如电话传输中的音频电压信号)来表示；数字数据则采用数字信号(Digital Signal)，例如用一系列断续变化的电压脉冲(如我们可用恒定的正电压表示二进制数1，用恒定的负电压表示二进制数0)，或光脉冲来表示。

当模拟信号采用连续变化的电磁波来表示时，电磁波本身既是信号载体，同时作为传输介质；而当模拟信号采用连续变化的信号电压来表示时，它一般通过传统的模拟信号传输线路(例如电话网、有线电视网)来传输。

当数字信号采用断续变化的电压或光脉冲来表示时，一般则需要用双绞线、电缆或光纤介质将通信双方连接起来，才能将信号从一个节点传到另一个节点数字信号，只要走了，则为有信号，不走则为无信号，走的时间越长则信号越强，脉冲宽度越短同样信号也越强。

单片机指令的模拟信号处理和转换随着科技的发展和应用的深入，单片机成为了现代电子产品中不可或缺的核心组成部分。

它通过执行指令来实现各种功能，其中包括对模拟信号的处理和转换。

本文将探讨单片机指令在模拟信号处理和转换中的应用。

一、模拟信号处理单片机通过内部的AD转换器将模拟信号转换为数字信号，然后进行处理。

具体来说，它可以使用各种算法和技术对模拟信号进行过滤、滤波、放大、补偿等处理，以满足不同应用需求。

1.1 滤波处理在许多实际应用中，模拟信号中存在着各种噪声和干扰。

为了确保系统的正常运行，我们需要对这些干扰信号进行滤除。

单片机通过低通、高通、带通滤波器等技术，可以有效地滤除不需要的频率成分，从而实现滤波处理。

1.2 放大处理在一些应用中，模拟信号的幅值可能较小，无法满足后续电路的工作要求。

此时，单片机可以通过内部的放大电路对信号进行放大处理，以增加信号的幅值，使其能够满足后续电路的工作要求。

1.3 补偿处理在某些情况下，模拟信号的特性可能会受到环境温度、供电电压等因素的影响，导致信号的准确性和稳定性下降。

单片机可以通过内部的补偿电路对信号进行补偿处理，以提高信号的准确性和稳定性。

二、模拟信号转换在单片机系统中，模拟信号的转换是非常重要的环节。

通过合理的转换方式，可以将模拟信号转换为数字信号，方便后续的数字信号处理。

2.1 AD转换AD转换是将模拟信号转换为数字信号的一种常用方式。

单片机内部的AD转换器可以将模拟信号的连续变化转换为离散的数字数值，以便进行后续的数字信号处理。

2.2 DA转换DA转换是将数字信号转换为模拟信号的一种方式。

在某些应用场景中，需要将数字信号转换为模拟信号的形式输出。

单片机通过内部的DA转换器可以实现这一功能，将数字信号转换为与原始模拟信号相对应的模拟信号。

2.3 PWM输出PWM（脉冲宽度调制）是一种将模拟信号转换为数字信号的方式。

单片机可以通过PWM输出方式，将模拟信号转换为一系列脉冲信号，通过控制脉冲信号的占空比来实现对模拟信号的转换。

模拟信号与数字信号之间的转换模拟数据(Analog Data)是由传感器采集得到的连续变化的值，例如温度、压力，以及目前在、无线电和电视播送中的声音和图像。

数字数据 (Digital Data)那么是模拟数据经量化后得到的离散的值，例如在计算机中用二进制代码表示的字符、图形、音频与视频数据。

目前，ASCII美国信息交换标准码(American Standard Code for Information Interchang&)为 ISO国际标准化组织和CCITT国际电报咨询委员会所采纳，成为国际通用的信息交换标准代码，使用7位二进制数来表示一个英文字母、数字、标点或控制符号;图形、音频与视频数据那么可分别采用多种编码格式。

模拟信号与数字信号.(1)模拟信号与数字信号不同的数据必须转换为相应的信号才能进展传输:模拟数据一般采用模拟信号(AnalogSignal)，例如用一系列连续变化的电磁波(如无线电与电视播送中的电磁波),或电压信号(如传输中的音频电压信号)来表示，数字数据那么采用数字信号([Digital Signal) 例如用-系列断续变化的电压脉冲(如我们可用恒定的正电压表示二=进制数1,用恒定的负电压表示二进制数0)，或光脉冲来表示。

当模拟信号采用连续变化的电磁波来表示时，电磁波本身既是信号载体，同时作为传输介质;而当模拟信号采用连续变化的信号电压来表示时，它一般通过传统的模拟信号传输线路(例如网、有线电视网)来传输。

当数字信号采用断续变化的电压或光脉冲来表示时，-般那么需要用双绞线、电缆或光纤介质将通信双方连接起来,才能将信号从一个节点传到另一个节点。

(2)模拟信号与数字信号之间的互相转换模拟信号和数字信号之间可以互相转换:模拟信号一般通过PCM脉码调制(Pulse CodeModulation)方法量化为数字信号，即让模拟信号的不同幅度分别对应不同的二进制值，例如采用8位编码可将模拟信号量化为28=256个量级，实用中常采取24位或30位编码;数字信号一般通过对载波进展移相(Phase Shif)的方法转换为模拟信号。

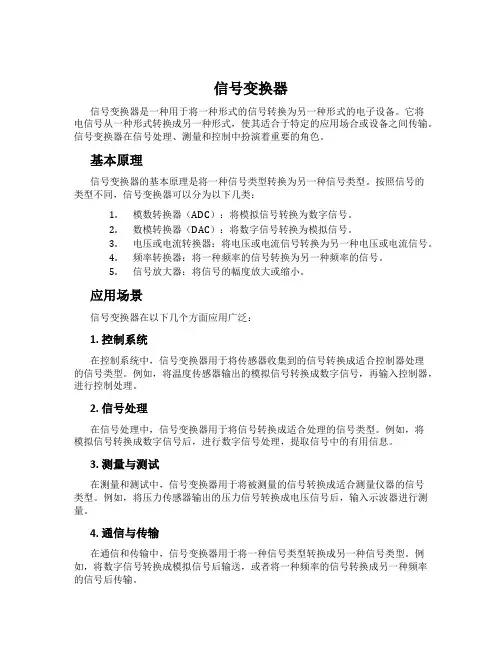

信号变换器信号变换器是一种用于将一种形式的信号转换为另一种形式的电子设备。

它将电信号从一种形式转换成另一种形式，使其适合于特定的应用场合或设备之间传输。

信号变换器在信号处理、测量和控制中扮演着重要的角色。

基本原理信号变换器的基本原理是将一种信号类型转换为另一种信号类型。

按照信号的类型不同，信号变换器可以分为以下几类：1.模数转换器（ADC）：将模拟信号转换为数字信号。

2.数模转换器（DAC）：将数字信号转换为模拟信号。

3.电压或电流转换器：将电压或电流信号转换为另一种电压或电流信号。

4.频率转换器：将一种频率的信号转换为另一种频率的信号。

5.信号放大器：将信号的幅度放大或缩小。

应用场景信号变换器在以下几个方面应用广泛：1. 控制系统在控制系统中，信号变换器用于将传感器收集到的信号转换成适合控制器处理的信号类型。

例如，将温度传感器输出的模拟信号转换成数字信号，再输入控制器，进行控制处理。

2. 信号处理在信号处理中，信号变换器用于将信号转换成适合处理的信号类型。

例如，将模拟信号转换成数字信号后，进行数字信号处理，提取信号中的有用信息。

3. 测量与测试在测量和测试中，信号变换器用于将被测量的信号转换成适合测量仪器的信号类型。

例如，将压力传感器输出的压力信号转换成电压信号后，输入示波器进行测量。

4. 通信与传输在通信和传输中，信号变换器用于将一种信号类型转换成另一种信号类型。

例如，将数字信号转换成模拟信号后输送，或者将一种频率的信号转换成另一种频率的信号后传输。

趋势与未来随着人们对信号处理和传输的需求不断增加，信号变换器的功能和复杂度也在不断提高。

未来的信号变换器将更加智能化和数字化，能够实现更多的信号转换和处理功能。

同时，随着物联网和人工智能的发展，信号变换器将在更广泛的应用领域发挥作用。

结论信号变换器是一种将一种信号类型转换成另一种信号类型的电子设备。

它在控制系统、信号处理、测量与测试、通信与传输等方面应用广泛。

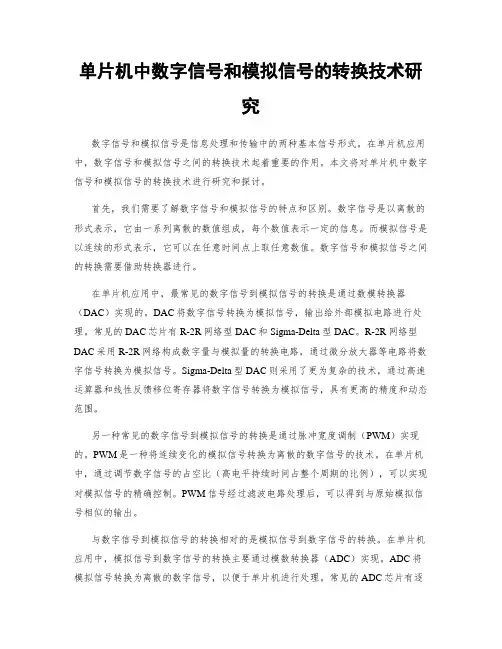

单片机中数字信号和模拟信号的转换技术研究数字信号和模拟信号是信息处理和传输中的两种基本信号形式。

在单片机应用中，数字信号和模拟信号之间的转换技术起着重要的作用。

本文将对单片机中数字信号和模拟信号的转换技术进行研究和探讨。

首先，我们需要了解数字信号和模拟信号的特点和区别。

数字信号是以离散的形式表示，它由一系列离散的数值组成，每个数值表示一定的信息。

而模拟信号是以连续的形式表示，它可以在任意时间点上取任意数值。

数字信号和模拟信号之间的转换需要借助转换器进行。

在单片机应用中，最常见的数字信号到模拟信号的转换是通过数模转换器（DAC）实现的。

DAC将数字信号转换为模拟信号，输出给外部模拟电路进行处理。

常见的DAC芯片有R-2R网络型DAC和Sigma-Delta型DAC。

R-2R网络型DAC采用R-2R网络构成数字量与模拟量的转换电路，通过微分放大器等电路将数字信号转换为模拟信号。

Sigma-Delta型DAC则采用了更为复杂的技术，通过高速运算器和线性反馈移位寄存器将数字信号转换为模拟信号，具有更高的精度和动态范围。

另一种常见的数字信号到模拟信号的转换是通过脉冲宽度调制（PWM）实现的。

PWM是一种将连续变化的模拟信号转换为离散的数字信号的技术。

在单片机中，通过调节数字信号的占空比（高电平持续时间占整个周期的比例），可以实现对模拟信号的精确控制。

PWM信号经过滤波电路处理后，可以得到与原始模拟信号相似的输出。

与数字信号到模拟信号的转换相对的是模拟信号到数字信号的转换。

在单片机应用中，模拟信号到数字信号的转换主要通过模数转换器（ADC）实现。

ADC将模拟信号转换为离散的数字信号，以便于单片机进行处理。

常见的ADC芯片有逐次逼近型ADC和Sigma-Delta型ADC。

逐次逼近型ADC采用逐次逼近法对模拟信号进行逐位逼近转换，具有较高的分辨率和转换速度。

Sigma-Delta型ADC则通过采样和量化等技术将模拟信号转换为可变的位串流，通过滤波和数字处理等方法得到数字信号。

信号传输原理信号传输原理是指通过不同的媒介或途径将信息从一个地方传输到另一个地方的过程。

在信号传输过程中，有许多原理和技术被用于确保信号能够准确、高效地传输。

首先，信号传输的第一个原理是模拟信号与数字信号的转换。

在某些情况下，原始信号是模拟信号，它是连续变化的电压或电流波形。

为了传输模拟信号，我们需要将其转换为离散的数字信号，并使用数字信号处理技术进行处理。

这个过程被称为模拟到数字转换（ADC）。

其次，信号传输的另一个原理是编码与解码。

在传输过程中，信号往往会经历编码和解码的过程，以确保信号的可靠传输。

编码是将数字信号转换为特定的模式或格式，以便在传输过程中容易辨认。

解码则是将接收到的信号重新转换回原始的数字信号。

第三，调制与解调是信号传输的重要原理之一。

调制是将数字信号转换为一定频率范围内的载波信号的过程。

调制技术包括频移键控（FSK）、相移键控（PSK）和正交幅度调制（QAM）等。

解调是将接收到的调制信号还原为原始的数字信号的过程。

此外，信道编码也是信号传输的核心原理之一。

为了克服信道中存在的噪声和干扰，我们通常会在信号中添加冗余信息。

这个过程被称为信道编码。

常见的信道编码技术有海明码、卷积码和纠错码等。

最后，多路复用技术也是信号传输原理中的重要内容。

多路复用是指在有限的传输资源中同时传输多个信号的技术。

常见的多路复用技术有时分多路复用（TDM）和频分多路复用（FDM）等。

综上所述，信号传输原理涉及到模拟信号与数字信号的转换、编码与解码、调制与解调、信道编码以及多路复用等多个方面。

这些原理和技术的应用确保了信号能够准确、高效地在传输过程中传递。

模拟电子技术基础知识数字信号到模拟信号的转换方法模拟电子技术基础知识：数字信号到模拟信号的转换方法一、引言在现代电子技术领域中，数字信号与模拟信号的转换是一个非常重要的环节。

本文将以模拟电子技术基础知识为背景，介绍数字信号到模拟信号的转换方法。

二、数字信号与模拟信号的概念数字信号和模拟信号是电子领域中两种不同的信号表示方式。

1. 数字信号：数字信号是通过对连续信号进行采样和量化得到的一系列离散数值的信号。

每一个离散数值代表了信号在某一时刻的状态。

数字信号具有高抗干扰性和容易处理等特点，广泛应用于计算机系统、通信系统等领域。

2. 模拟信号：模拟信号是连续变化的信号，它可以在任意时刻取到连续值。

模拟信号可以根据时间的变化来表示信号的状态。

在模拟电子技术领域中，模拟信号的处理是非常常见的。

三、数字信号到模拟信号的转换方法将数字信号转换为模拟信号需要使用特定的转换器，主要包括数模转换器和滤波器。

1. 数模转换器数模转换器将数字信号转换为模拟信号。

数模转换器的核心是数字模拟转换器（DAC），它能够将数字信号的离散数值转换为相应的模拟信号。

数模转换器的输入为数字信号，输出为模拟信号。

数模转换器可以分为以下几类：(1) 并行式数模转换器：并行式数模转换器使用多个比特同时转换，速度较快，并能得到高精度的转换结果。

(2) 串行式数模转换器：串行式数模转换器逐位转换，速度较慢，但适用于带宽受限的应用场景。

数模转换器的性能主要由分辨率、采样率、线性度和抗噪声性能等指标来衡量。

2. 滤波器滤波器主要用于去除由数模转换器中采样和量化带来的噪声和混叠等失真。

滤波器的作用是通过消除非基频成分，使得输出信号更接近于原始模拟信号。

常见的滤波器有低通滤波器、带通滤波器和带阻滤波器等。

根据应用场景的不同，选择适合的滤波器来对数字信号进行滤波处理，以保证转换后的模拟信号质量。

四、实际应用数字信号到模拟信号的转换方法在现代电子技术中得到了广泛应用。

模数转换的四个过程
1.采样：采样是模数转换的第一步，它指模拟信号在时间上的采样，将连续变化的模拟信号转换成离散的采样点，从而将模拟信号转换成数字信号。

2.量化：量化是模数转换的第二步，它指将采样后的离散的数字信号进行离散的量化，将每一个采样点的值转换成一个有限的离散值，从而将连续变化的模拟信号转换成离散的数字信号。

3.编码：编码是模数转换的第三步，它指将量化后的离散的数字信号进行编码，将各个量化值转换成一定的编码形式，从而将离散的数字信号转换成二进制的数字信号。

4.存储：存储是模数转换的第四步，它指将编码后的二进制的数字信号进行存储，将各个二进制信号存储到一定的存储介质中，从而将二进制的数字信号转换成可以被计算机处理的数字信号。

电路中的数字与模拟转换当我们使用电子设备时，很难想象其中的电路是如何将数字信号转换成模拟信号，或者将模拟信号转换成数字信号的。

然而，数字与模拟转换在现代电子设备中起着至关重要的作用。

本文将深入探讨电路中的数字与模拟转换，并解释其背后的原理和应用。

数字与模拟转换是电子设备中的一个关键过程，其目的是将连续变化的模拟信号转换成离散的数字信号，或者将离散的数字信号转换成连续变化的模拟信号。

这种转换是通过模拟数学和数字信号处理技术来完成的。

首先，我们来讨论将模拟信号转换成数字信号的过程，这个过程被称为模拟到数字转换（ADC）。

模拟信号是指连续的变化信号，例如声音、光线等。

为了将模拟信号转换成数字信号，首先需要对模拟信号进行采样，即在特定的时间间隔内获取模拟信号的值。

然后，采样值将被量化，即将连续的模拟信号转换成离散的数字值。

最后，这些数字值将被编码，以便能够被电子设备读取和处理。

这样，模拟信号就被成功地转换成数字信号了。

在数字信号处理中，数字信号是以离散的形式存在的。

为了将数字信号转换成模拟信号，需要进行数字到模拟转换（DAC）。

在这个过程中，数字信号被解码成一系列的数字值。

然后，这些数字值将被转换成模拟信号，重新呈现出连续的变化。

数字与模拟转换在各种电子设备中都得到广泛应用。

例如，音频设备中的模拟信号需要转换成数字信号进行处理，例如音频压缩、特效等。

另外，数字信号在传输和储存过程中也需要转换成模拟信号。

例如，通过网络传输音视频信号，需要将数字信号转化成模拟信号才能被我们感知和听到。

同样地，数字信号在储存过程中，也需要通过数字到模拟转换才能被播放出来。

除了电子设备，数字与模拟转换还在其他领域中得到应用。

例如，有些测量仪器需要将模拟信号转换成数字信号进行处理和分析。

再比如说，数字与模拟转换技术也被应用于视频游戏中的控制器。

这些控制器会将玩家的操作转换成数字信号，以便与游戏中的虚拟环境进行交互。

总之，电路中的数字与模拟转换是电子设备中不可或缺的过程。

模拟信号转数字系统方案模拟信号转数字系统方案随着科技的不断发展，模拟信号转数字系统成为了现代通信领域中不可或缺的一部分。

该系统的主要作用是将模拟信号转换为数字信号，从而实现信号的传输、处理和存储。

在本文中，我们将介绍一个典型的模拟信号转数字系统方案。

首先，我们需要了解模拟信号和数字信号的基本概念。

模拟信号是连续的信号，它可以采用不同的数学函数来表示。

而数字信号是离散的信号，它以二进制代码的形式来表示。

由于模拟信号与数字信号之间存在着本质的差异，因此需要借助模拟信号转数字系统来进行转换。

在该系统方案中，首要任务是将模拟信号进行取样。

取样是指在时间轴上以一定的时间间隔采集模拟信号的数值。

取样的间隔越小，采集到的数字信号的质量越好。

因此，在实际应用中，我们需要根据信号的频率和带宽等因素来确定取样率。

接下来，我们需要对取样的模拟信号进行量化。

量化是指将连续的模拟信号转换为离散的数字信号。

量化过程中，我们需要将连续的模拟信号映射为一系列的离散数值。

这个过程中，需要确定每一个离散数值的精度，也就是所谓的量化级别。

量化级别越高，数字信号的质量越好，但同时也会增加存储和处理的复杂性。

在量化完成后，我们还需要对数字信号进行编码。

编码是将量化后的数字信号转化为二进制代码的过程。

常用的编码方式有脉冲编码调制（PCM）和差分脉冲编码调制（DPCM）等。

编码后的数字信号可以更好地适应数字系统的传输和处理要求。

最后，经过编码的数字信号可以通过信道进行传输或存储。

在传输或存储过程中，数字信号可能会受到信道噪声和干扰的影响。

因此，我们还需要在数字信号的接收端进行解码和恢复的操作，以还原出原始的模拟信号。

总结起来，模拟信号转数字系统方案是一个将模拟信号转换为数字信号的复杂过程。

该系统方案包括取样、量化、编码和解码等多个步骤。

通过这些步骤，我们可以在数字系统中对模拟信号进行更方便、更高效的传输、处理和存储。

这为现代通信技术的发展提供了坚实的基础。

模拟信号转化为数字信号有三个基本过程：抽样、量化和编码。

1、抽样：指用每隔一定时间的信号样值序列来代替原来在时间上连续的信号，也就是在时间上将模拟信号离散化。

所谓抽样就是每隔一定的时间间隔T，抽取话音信号的一个瞬时幅度值(抽样值)，抽样后所得出的一系列在时间上离散的抽样值称为样值序列。

抽样后的样值序列在时间上是离散的，可进行时分多路复用，也可将各个抽样值经过量化、编码变换成二进制数字信号。

2、量化：用有限个幅度值近似原来连续变化的幅度值，把模拟信号的连续幅度变为有限数量的有一定间隔的离散值。

量化有两种方式，量化方式中，取整时只舍不入，即0～1伏间的所有输入电压都输出0伏，1～2伏间所有输入电压都输出1伏等。

采用这种量化方式，输入电压总是大于输出电压，因此产生的量化误差总是正的，最大量化误差等于两个相邻量化级的间隔Δ。

3、编码：按照一定的规律，把量化后的值用二进制数字表示，然后转换成二值或多值的数字信号流。

这样得到的数字信号可以通过电缆、微波干线、卫星通道等数字线路传输。

在接收端则与上述模拟信号数字化过程相反，再经过后置滤波又恢复成原来的模拟信号。

上述数字化的过程又称为脉冲编码调制。

最简单的编码方式是二进制编码。

具体说来，就是用n比特二进制码来表示已经量化了的样值，每个二进制数对应一个量化值，然后把它们排列，得到由二值脉冲组成的数字信息流。

除了上述的自然二进制码，还有其他形式的二进制码，如格雷码和折叠二进制码等。

模拟信号和数字信号的关系模拟信号和数字信号是现代通信技术中常见的两种信号类型。

它们在传输和处理方式上存在着差异，但又有着紧密的联系和相互转换的关系。

模拟信号是一种连续变化的信号，它可以采用任意数值来表示。

例如，我们可以将声音信号转化为模拟信号，通过麦克风将声音的振动转化为连续变化的电压信号。

模拟信号的特点是具有无限的取值范围和连续的变化。

然而，模拟信号在传输和处理过程中容易受到噪声和干扰的影响，信号质量较低。

数字信号则是将模拟信号进行离散化处理得到的一种信号类型。

它是用一系列离散的数值来表示信号的。

数字信号的特点是具有离散的取值范围和间隔，信号的每个取值都被编码为二进制数。

数字信号在传输和处理过程中具有较高的抗噪声能力，能够更好地保持信号的质量。

在实际应用中，模拟信号和数字信号之间经常需要进行转换。

模拟信号可以通过模数转换器（ADC）转换为数字信号，数字信号则可以通过数模转换器（DAC）转换为模拟信号。

模数转换器将连续变化的模拟信号转换为一系列离散的数字样本。

它将模拟信号的幅度在一定的时间间隔内进行采样，并将每个采样值转换为二进制数。

转换后的数字信号可以通过数字信号处理器（DSP）进行处理和传输。

数模转换器则是将数字信号转换为模拟信号的装置。

它将二进制数值转换为模拟信号的幅度。

数模转换器中的数字信号可以是经过数字信号处理的结果，也可以是来自数字系统的控制信号。

模拟信号和数字信号之间的转换过程可以通过一个示例来说明。

假设我们要将一段音频信号转换为数字信号进行传输和处理。

首先，通过麦克风将声音信号转换为模拟电压信号。

然后，模数转换器将模拟信号进行采样，将每个采样值转换为二进制数。

得到的数字信号可以通过数字信号处理器进行滤波、编码等处理。

在接收端，数模转换器将数字信号转换为模拟信号，再经过放大器等处理后，还原为声音信号。

模拟信号和数字信号在通信领域中都有着重要的应用。

模拟信号常用于音频和视频信号的传输，例如电话通信和广播电视。
