综采采煤工艺[1]

综采工艺流程
综采是一种常用的煤矿开采方法，其工艺流程包括采煤、支护和瓦斯抽采等环节，下面将详细介绍综采工艺流程。

一、采煤工艺流程
1. 钻孔爆破：首先进行钻孔爆破作业，通过钻孔将炸药装入煤层内，然后对煤层进行爆破，使煤层破碎。

2. 煤矿机械化开采：采用煤矿机械进行开采作业，常见的机械有采煤机、转载机、装载机等，通过这些机械对煤层进行开采。

3. 煤炭运输：采煤完成后，需要将煤炭运输到地面或者矿井其他区域，常见的运输方式有皮带输送和车辆运输。

二、支护工艺流程
1. 地质勘探：在采煤前需要进行地质勘探，了解煤层的情况，确定支护方案。

2. 支护材料准备：根据地质情况和煤层开采情况，准备相应的
支护材料，如锚杆、喷浆材料等。

3. 支护施工：根据支护方案进行支护施工，主要包括锚杆支护、喷浆支护等，确保煤层的稳定和安全。

三、瓦斯抽采工艺流程
1. 瓦斯抽采系统建设：建设瓦斯抽采系统，包括瓦斯抽采井、
管道等设施。

2. 瓦斯抽采作业：通过瓦斯抽采设备对矿井中的瓦斯进行抽采，减少矿井瓦斯浓度，确保矿井安全。

以上就是综采工艺流程的详细介绍，综采是一种高效、安全的
煤矿开采方法，其工艺流程严格按照标准操作，能够保证煤矿的安
全生产。

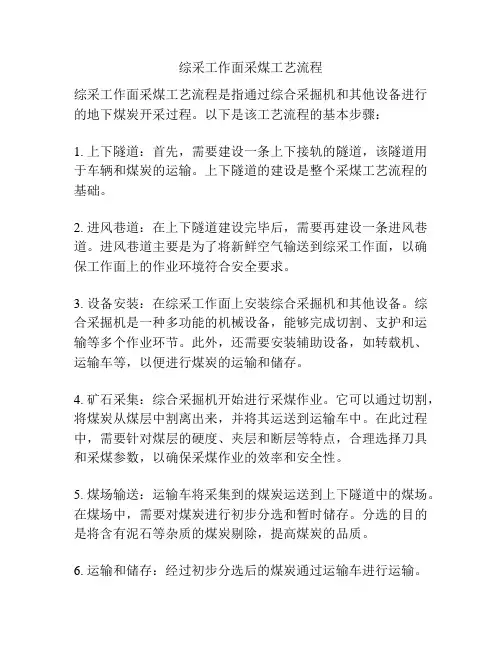

综采工作面采煤工艺流程综采工作面采煤工艺流程是指通过综合采掘机和其他设备进行的地下煤炭开采过程。

以下是该工艺流程的基本步骤：1. 上下隧道：首先，需要建设一条上下接轨的隧道，该隧道用于车辆和煤炭的运输。

上下隧道的建设是整个采煤工艺流程的基础。

2. 进风巷道：在上下隧道建设完毕后，需要再建设一条进风巷道。

进风巷道主要是为了将新鲜空气输送到综采工作面，以确保工作面上的作业环境符合安全要求。

3. 设备安装：在综采工作面上安装综合采掘机和其他设备。

综合采掘机是一种多功能的机械设备，能够完成切割、支护和运输等多个作业环节。

此外，还需要安装辅助设备，如转载机、运输车等，以便进行煤炭的运输和储存。

4. 矿石采集：综合采掘机开始进行采煤作业。

它可以通过切割，将煤炭从煤层中割离出来，并将其运送到运输车中。

在此过程中，需要针对煤层的硬度、夹层和断层等特点，合理选择刀具和采煤参数，以确保采煤作业的效率和安全性。

5. 煤场输送：运输车将采集到的煤炭运送到上下隧道中的煤场。

在煤场中，需要对煤炭进行初步分选和暂时储存。

分选的目的是将含有泥石等杂质的煤炭剔除，提高煤炭的品质。

6. 运输和储存：经过初步分选后的煤炭通过运输车进行运输。

上下隧道中的顶板安装有滚装输送机，可以将煤炭从工作面顺利运输到井口。

运输车在井口将煤炭转移到上升的提升机上，然后将其运送到储煤场。

7. 支护工作：为了确保综采工作面的稳定性和安全性，需要进行支护工作。

包括设置支架、顶梁和锚杆等支护设施，以避免工作面的塌方和顶板的掉落。

8. 煤炭清洁与分类：经过储煤场的煤炭进一步进行清洁和分类。

清洁的目的是消除煤炭表面的灰尘和杂质，提高煤炭的质量。

分类是根据煤炭的粒度和热值等特征，将煤炭分为不同的规格和品种。

9. 运输和销售：清洁和分类后的煤炭通过运输车辆进行运输。

运输的目的地可以是矿区内的火力发电厂、矿区外的工业企业或者港口等。

煤炭销售是整个采煤工艺流程的最终目标，通过销售煤炭，企业可以获得经济利益。

3 1
2
房柱式采煤法示意图 1—房；2-煤柱；3—采柱
第三节 采煤工艺
采煤工艺又称回采工艺，它是指采煤工 作面各工序所用方法、设备及其在时间、 空间上的相互配合关系。
在采煤工作面进行煤炭生产的采煤工 艺有5个工序组成：破煤、装煤、运煤、 支护、采空区处理。
我国目前普遍采用的采煤工艺有：爆 破采煤工艺、普通机械化采煤工艺、综合 机械化采煤工艺。
3 LZ
，要求顶板较
1
1
2
稳定。
1
2
3
2
3
3
1
2
3
(c)
3）液压支架成组整体顺序式移架
2
2
支 架 分 组 ， 每 组 23 架。组内联动，整体 移架，组间顺序前移。 移架快，质量不易保 证，一般有大流量电 液阀成组控制，适用 煤层地质条件好的工 作面
11Leabharlann 12 LZ(d)
3 LZ
(e)
1
1
2
2
2
3.3.4、放顶煤
滚筒钻入法进刀示意图
3.3.2、推移输送机
推移前部输送机在输送机运行中进行。推移 时遵循自下（上）而上（下）顺序推移的原 则，弯曲段长度不得小于15m,保证不得出现 死弯，不能有两处以上弯曲段，不得任意分 段或从两端向中间挤移。
3.3.3、液压支架的移架方式
移架方式： 单架依次顺序式 分组交错式 成组整体顺序式
放煤过程中，严格按单双号间隔多轮次多循 环中位放煤法进行放煤，具体步骤如下：
⑴编号方法 把工作面10架为一眼场，每眼场内把放煤口自
机尾向机头依次编号为1、2、3、4、5、 6……。
⑵单双号间隔放煤
即先在每眼场的1、3、5、7、9架放煤，然后 再在2、4、6、8、10架放煤。每眼场只设一 个放煤口，全工作面最多同时允许2～4个口 放煤，严禁多开口放煤，瓦斯浓度达到0.4% 时严禁放煤，采取措施，进行处理。

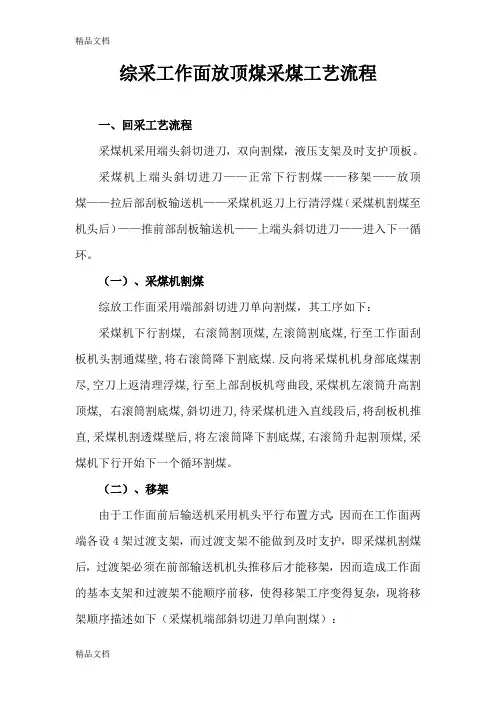

综采工作面放顶煤采煤工艺流程一、回采工艺流程采煤机采用端头斜切进刀，双向割煤，液压支架及时支护顶板。

采煤机上端头斜切进刀——正常下行割煤——移架——放顶煤——拉后部刮板输送机——采煤机返刀上行清浮煤（采煤机割煤至机头后）——推前部刮板输送机——上端头斜切进刀——进入下一循环。

（一）、采煤机割煤综放工作面采用端部斜切进刀单向割煤，其工序如下：采煤机下行割煤, 右滚筒割顶煤,左滚筒割底煤,行至工作面刮板机头割通煤壁,将右滚筒降下割底煤.反向将采煤机机身部底煤割尽,空刀上返清理浮煤,行至上部刮板机弯曲段,采煤机左滚筒升高割顶煤, 右滚筒割底煤,斜切进刀,待采煤机进入直线段后,将刮板机推直,采煤机割透煤壁后,将左滚筒降下割底煤,右滚筒升起割顶煤,采煤机下行开始下一个循环割煤。

（二）、移架由于工作面前后输送机采用机头平行布置方式，因而在工作面两端各设4架过渡支架，而过渡支架不能做到及时支护，即采煤机割煤后，过渡架必须在前部输送机机头推移后才能移架，因而造成工作面的基本支架和过渡架不能顺序前移，使得移架工序变得复杂，现将移架顺序描述如下（采煤机端部斜切进刀单向割煤）：（1）采煤机斜切进刀割透煤壁下行时，将机头两架过渡支架的支架护帮板挑起；采煤机下行完成割底煤进入正常割煤，滞后采煤机左滚筒（此时应滞后采煤机前滚筒2架将支架护帮板挑起）3架，顺序将基本架移一个步距，移架时应先收护帮板；直到工作面下端最后一架基本架。

当采煤机返机右滚筒到达距第一过渡架7米时，即将前部输送机机头推向煤壁（应保证逐架同时推）。

（2）机头推移后，将工作面下端过渡架（1～4#架）拉一个步距，移架的顺序为：先移2、3#架，后移1#架，再移4#架；（3）与此同时，当采煤机斜切进刀直线段时，前部输送机已经全长自下而上（或自上而下）推向煤壁，采煤机割透上端煤壁后，将上端4架过渡支架的护帮板挑起，及时支护顶煤。

采煤机下行割煤后顺序将机尾处四架过渡架向前移一个步距，移架的顺序为：先移中间两架过渡架，后移最后1架过渡架，再移前第四架过渡架，待采煤机出斜切进刀段后将刮板机机尾推至煤壁为下一个循环段斜切进刀做准备；过渡支架的移设是按上述移架顺序在特定时间内完成的；而基本支架的移设是由采煤机的割煤位置控制的。
