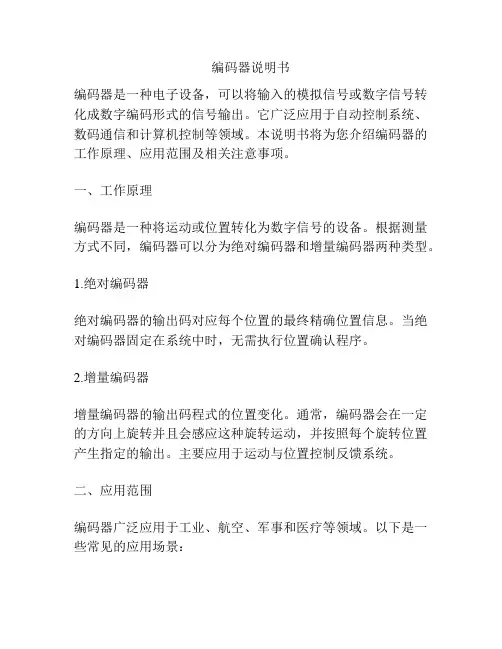

编码器说明书编码器是一种电子设备,可以将输入的模拟信号或数字信号转化成数字编码形式的信号输出。
它广泛应用于自动控制系统、数码通信和计算机控制等领域。
本说明书将为您介绍编码器的工作原理、应用范围及相关注意事项。
一、工作原理编码器是一种将运动或位置转化为数字信号的设备。
根据测量方式不同,编码器可以分为绝对编码器和增量编码器两种类型。
1.绝对编码器绝对编码器的输出码对应每个位置的最终精确位置信息。
当绝对编码器固定在系统中时,无需执行位置确认程序。
2.增量编码器增量编码器的输出码程式的位置变化。
通常,编码器会在一定的方向上旋转并且会感应这种旋转运动,并按照每个旋转位置产生指定的输出。
主要应用于运动与位置控制反馈系统。
二、应用范围编码器广泛应用于工业、航空、军事和医疗等领域。
以下是一些常见的应用场景:1. 工业生产对于制造业来说,编码器可以用于测量生产过程中的运动和位置。
例如,在机器人工厂中。
编码器可以测量机器人臂的运动,从而确保它的运动达到预期目标。
2. 汽车制造在汽车工业中,编码器可以用于测量引擎的转速与车轮的位置。
这对确保汽车在行驶时稳定且方向正确非常重要。
3. 聚光器激光聚光器通常瞄准特定的对象并进行一定的处理。
编码器可用于确定要聚焦的对象的位置。
4. 医疗科技在医疗设备领域,编码器可用于监测和操作手术工具的位置,并能够使手术更加精确。
5. 航空在飞机上,编码器可用于测量飞机在空中的位置与角度,从而确保飞机始终位于正确的位置上。
三、注意事项1.安装要求安装编码器应当遵循以下几个原则:a) 安装编码器的位置必须与被测量的物体保持稳定。
b) 安装编码器的地方应该保持干燥,不能碰撞或扭曲。
2. 选型要求选型时需要注意以下几点:a) 计算并确定测量结果的最小要求;b) 深入了解所要求的测量任务和要求精确度的范围;c) 确定所要测量的位置和承受压力的方向及大小。
3. 操作要求a) 高强度振动会影响编码器的输出精度,避免地震、震荡等环境;b) 编码器需要经常进行维护,防止灰尘和杂物进入设备内部;c) 禁止在未关闭电源的情况下进行拆卸安装等操作。

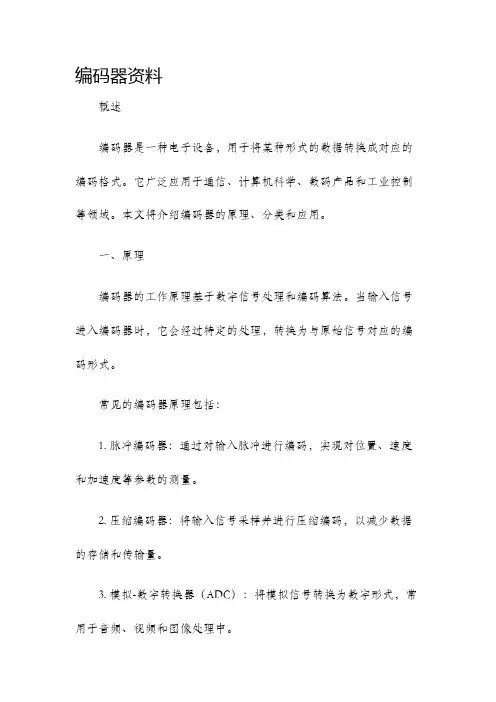

编码器资料概述编码器是一种电子设备,用于将某种形式的数据转换成对应的编码格式。
它广泛应用于通信、计算机科学、数码产品和工业控制等领域。
本文将介绍编码器的原理、分类和应用。
一、原理编码器的工作原理基于数字信号处理和编码算法。
当输入信号进入编码器时,它会经过特定的处理,转换为与原始信号对应的编码形式。
常见的编码器原理包括:1. 脉冲编码器:通过对输入脉冲进行编码,实现对位置、速度和加速度等参数的测量。
2. 压缩编码器:将输入信号采样并进行压缩编码,以减少数据的存储和传输量。
3. 模拟-数字转换器(ADC):将模拟信号转换为数字形式,常用于音频、视频和图像处理中。
二、分类编码器可以根据不同的标准进行分类:1. 根据输入信号类型:- 光学编码器:通过光电传感器检测运动目标上的光学标记,常用于位置和速度测量。
- 机械编码器:基于传统的机械结构,通过接触或感应运动部件上的物理标记来进行编码。
- 磁编码器:借助磁场感应原理,通过检测磁标记的位置来进行编码。
2. 根据输出编码类型:- 绝对式编码器:每个位置对应一个唯一的编码值,可实现高分辨率的位置检测。
- 增量式编码器:每个位置之间的变化对应一个编码值,常用于速度和方向的测量。
3. 根据编码精度:- 高精度编码器:具有较高的分辨率和重复性,适用于精密的自动控制系统。
- 低精度编码器:适用于一些对分辨率要求不高的应用,如简单机械系统控制。
三、应用编码器广泛应用于各个领域,包括但不限于以下几个方面:1. 通信领域:编码器在数据传输和通信系统中起着重要作用,用于将信号编码为数字格式,以实现高效可靠的数据传输。
2. 计算机科学:编码器在计算机中用于数据压缩、加密和解码操作,提高数据存储和传输的效率。
3. 数码产品:数码相机、音频播放器、移动电话等数码产品中常使用编码器来压缩和解压数据。
4. 工业控制:编码器广泛应用于机器人、数控机床、自动化生产线等工业控制系统中,用于实时监测和控制运动位置和速度。
增量型编码器与绝对型编码器的区分编码器如以信号原理来分,有增量型编码器,绝对型编码器。
增量型编码器(旋转型)工作原理:由一个中心有轴的光电码盘,其上有环形通、暗的刻线,有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90 度相位差(相对于一个周波为360 度),将C、D 信号反向,叠加在A、B 两相上,可增强稳定信号;另每转输出一个Z 相脉冲以代表零位参考位。
由于A、B 两相相差90 度,可通过比较A 相在前还是B 相在前,以判别编码器的正转与反转,通过零位脉冲,可获得编码器的零位参考位。
编码器码盘的材料有玻璃、金属、塑料,玻璃码盘是在玻璃上沉积很薄的刻线,其热稳定性好,精度高,金属码盘直接以通和不通刻线,不易碎,但由于金属有一定的厚度,精度就有限制,其热稳定性就要比玻璃的差一个数量级,塑料码盘是经济型的,其成本低,但精度、热稳定性、寿命均要差一些。
分辨率—编码器以每旋转360 度提供多少的通或暗刻线称为分辨率,也称解析分度、或直接称多少线,一般在每转分度5~10000 线。
信号输出:信号输出有正弦波(电流或电压),方波(TTL 、HTL ),集电极开路(PNP 、NPN ),推拉式多种形式,其中TTL 为长线差分驱动(对称A,A-;B,B-;Z,Z- ),HTL 也称推拉式、推挽式输出,编码器的信号接收设备接口应与编码器对应。
信号连接—编码器的脉冲信号一般连接计数器、PLC、计算机,PLC 和计算机连接的模块有低速模块与高速模块之分,开关频率有低有高。
如单相联接,用于单方向计数,单方向测速。
A.B 两相联接,用于正反向计数、判断正反向和测速。
A、B、Z 三相联接,用于带参考位修正的位置测量。
A、A-,B、B-,Z、Z-连接,由于带有对称负信号的连接,电流对于电缆贡献的电磁场为0,衰减最小,抗干扰最佳,可传输较远的距离。
对于TTL 的带有对称负信号输出的编码器,信号传输距离可达150 米。
编码器使用说明书编码器使用说明书1:介绍编码器是一种用于将模拟信号转换为数字信号的设备。
它主要用于将模拟信号转换为数字数据,以便在数字系统中进行处理和分析。
本使用说明书将介绍如何正确使用编码器以及其各项功能和操作步骤。
2:规格和功能2.1 编码器规格在本章节中,将详细介绍编码器的规格参数,包括输入和输出接口、分辨率、采样率等。
2.2 编码器功能本章节将详细阐述编码器的各项功能和特性,包括信号转换、数字化处理、数据存储等。
3:安装和连接3.1 安装编码器本节将介绍如何正确安装编码器设备,包括固定设备、连接电源、连接信号源等。
3.2 连接设备在本章节中,将说明如何正确连接编码器与其他设备,包括输入/输出设备、电脑等。
4:设置和配置4.1 编码器设置本节将详细阐述编码器的各项设置选项,包括输入信号设置、输出格式设置、参数调整等。
4.2 编码器配置在本章节中,将介绍如何进行编码器的配置,包括网络配置、设备通信配置、用户权限配置等。
5:操作和使用5.1 编码器启动与停止本节将详细介绍如何正确启动和停止编码器设备,包括开机、关机、系统重启等操作。
5.2 编码器操作指南在本章节中,将介绍如何进行编码器的操作,包括信号采集、数据处理、参数调整等。
6:故障排除本节将一些常见的故障现象和解决方法,以帮助用户快速解决设备故障。
7:附件本文档涉及的附件包括编码器的技术手册、安装图纸、数据线接口图等,附件可以通过邮件等方式获取。
8:法律名词及注释8.1 法律名词:在本节中列出本文档中涉及的法律名词,并附带相应的注释和解释。
9:结束语感谢您阅读本编码器使用说明书,希望本文档能为您正确使用和操作编码器提供帮助。
如有任何疑问或意见,欢迎联系我们。
编码器工作原理编码器是一种用于将输入信号转换成特定输出信号的设备。
它广泛应用于自动控制系统、通信系统、数码产品等领域。
本文将详细介绍编码器的工作原理和其常见的工作方式。
一、编码器的基本原理编码器的基本原理是将输入信号转换成特定的输出信号,以实现信息的编码和传输。
它通常由输入部份、编码部份和输出部份组成。
1. 输入部份:输入部份接收来自外部的输入信号,可以是电流、电压、光信号等。
输入信号的特点决定了编码器的适合范围和工作方式。
2. 编码部份:编码部份是编码器的核心部份,它将输入信号转换成特定的编码形式。
常见的编码方式有脉冲编码、格雷码、二进制编码等。
不同的编码方式适合于不同的应用场景。
3. 输出部份:输出部份将编码部份生成的编码信号转换成输出信号,可以是电流、电压、光信号等。
输出信号的特点决定了编码器的输出方式和使用方式。
二、编码器的工作方式编码器的工作方式主要分为绝对编码和增量编码两种。
1. 绝对编码:绝对编码器可以直接读取出物体的精确位置信息,不需要通过计数或者复位等操作。
它的工作原理是将每一个位置对应一个惟一的编码,通过读取编码信号来确定物体的位置。
绝对编码器通常具有高精度和高分辨率的特点,适合于对位置要求较高的应用。
2. 增量编码:增量编码器通过计数脉冲的方式来确定物体的位置。
它的工作原理是将物体的运动转换成脉冲信号,通过计数脉冲的数量和方向来确定物体的位置和运动状态。
增量编码器通常具有较低的成本和较简单的结构,适合于对位置要求不太严格的应用。
三、编码器的应用领域编码器广泛应用于各个领域,以下是一些常见的应用领域:1. 自动控制系统:编码器可以用于测量和控制机械设备的位置、速度和角度等参数,实现精确的运动控制。
2. 通信系统:编码器可以用于数字通信系统中的信号编码和解码,实现信息的传输和处理。
3. 数码产品:编码器可以用于数码相机、数码音乐播放器等产品中的位置和控制功能,提供更好的用户体验。
库伯勒编码器技术手册一、编码器概述编码器是一种测量旋转或线性运动位置和速度的装置,通常由一个可转动的转子和一个固定的定子组成。
转子上通常有扇区或槽,当转子转动时,这些扇区或槽通过定子,并被定子内的传感器检测到,从而转化为电信号的变化。
通过对这些电信号的处理,可以获得旋转或线性运动的位置、速度和方向等信息。
二、编码器工作原理编码器的工作原理主要基于电磁感应原理。
当编码器的转子上的扇区或槽通过定子时,会改变定子内的磁场分布,从而产生感应电动势。
感应电动势的大小和方向与通过的扇区或槽的位置和速度有关,通过测量感应电动势,就可以得到旋转或线性运动的位置和速度信息。
三、编码器类型和规格编码器有多种类型,如增量式编码器、绝对式编码器、旋转变压器等。
规格方面,编码器的规格主要取决于其测量范围、精度、工作电压、输出信号等参数。
选择合适的编码器类型和规格需要根据实际应用需求进行选择。
四、编码器安装与操作安装编码器时,需要保证其测量轴与被测轴的对准,以减小测量误差。
操作编码器时,需要按照规定的电源电压和工作频率进行供电和信号处理,以保证其正常工作。
同时,还需要定期对编码器进行检查和维护,以保证其长期稳定工作。
五、编码器应用领域编码器在工业自动化领域得到了广泛的应用,如电机控制系统、机器人、数控机床等。
此外,在航空、能源、交通等领域也有一定的应用。
六、编码器性能指标编码器的性能指标主要包括测量精度、分辨率、工作电压、输出信号等。
其中,测量精度是指编码器实际输出值与理论输出值之间的误差;分辨率是指编码器输出信号的位数;工作电压是指编码器正常工作的电压范围;输出信号是指编码器的输出类型(如模拟信号或数字信号)。
七、编码器常见故障与排除编码器的常见故障包括测量误差大、工作不稳定等。
可能的原因有:安装不良、连接线路有问题、工作环境恶劣等。
对于这些故障,可以采取相应的措施进行排除,如重新安装编码器、检查连接线路、改善工作环境等。
编码器使用说明书1. 引言1.1 目的1.2 范围2. 编码器概述2.1 定义和功能- 编码器是一种设备,用于将模拟信号转换为数字信号或者将数字信号转换为模拟信号。
- 主要功能包括:采样、量化、编码和解调等。
3. 硬件安装与连接3 .l 设备准备工作a) 检查硬件完整性,并确保所有配件齐全。
b) 查看用户手册以了解正确的物理连接方式。
3.l 连接步骤:a)确定电源适配器是否已插入并启动设备;b)通过USB线缆将编码器与计算机相连;c)根据需要进行其他外部设备(如传感器或执行机构)的连接;4.软件配置及操作指南4.l 驱动程序安装a ) 在Windows系统中打开“控制面板”,选择“添加/删除程序”选项;b ) 找到驱动程序光盘上提供的文件夹,然后运行其中一个可执行文件来开始自定义设置过程;c ) 根据向导提示完成驱动程序安装;5.参数设置方法5.l 启动软件a ) 双击桌面上的编码器图标以启动配置工具;b) 确保设备已正确连接并处于打开状态;5.2 参数设置a)选择要更改参数的通道;b)根据需要调整各个参数,如采样率、分辨率等;c)保存所做的更改,并确保将其应用到设备中。
6.故障排除6.l 常见问题及解决方法:- 编码器无法被识别:检查USB线缆是否插好;尝试重新安装驱动程序。
- 设备运行不稳定:确认电源适配器正常工作;检查硬件连接是否松脱。
7.附件本文档涉及以下附件:- 用户手册(PDF格式)- 驱动程序光盘8.法律名词及注释1. 模拟信号: 连续变化且可取任意值得信号。
例如声音和温度传感器输出。
2. 数字信号: 在离散时间点上表示信息或数据量的二进制形式。
例如计算机内部处理时使用数字信号进行操作。
编码器的使用方法及注意事项(最新版4篇)目录(篇1)I.编码器的定义和作用II.编码器的种类和使用方法III.编码器的使用注意事项IV.总结正文(篇1)编码器是一种将模拟信号转换为数字信号的设备,广泛应用于工业自动化、物联网、智能家居等领域。
以下是编码器的使用方法及注意事项:一、编码器的定义和作用编码器是一种将模拟信号转换为数字信号的设备,其主要作用是实现对物理量的测量和控制。
常见的编码器有光电编码器、磁编码器、超声编码器等。
二、编码器的种类和使用方法1.光电编码器:光电编码器是一种利用光电效应将旋转角度转换为数字信号的设备。
使用光电编码器时,需要将传感器固定在旋转部件上,并将编码盘固定在旋转轴上。
通过读取传感器输出的数字信号,可以实现对旋转角度的测量和控制。
2.磁编码器:磁编码器是一种利用磁感应原理将旋转角度转换为数字信号的设备。
使用磁编码器时,需要将传感器固定在旋转部件上,并将编码盘固定在旋转轴上。
通过读取传感器输出的数字信号,可以实现对旋转角度的测量和控制。
3.超声编码器:超声编码器是一种利用超声波原理将旋转角度转换为数字信号的设备。
使用超声编码器时,需要将传感器固定在旋转部件上,并将超声波发生器和接收器分别安装在旋转轴和旋转部件上。
通过读取传感器输出的数字信号,可以实现对旋转角度的测量和控制。
三、编码器的使用注意事项1.确保编码器与被测物体之间的距离和角度正确,避免误差。
2.在使用光电编码器时,需要注意传感器的清洁和维护,避免灰尘和油污对测量精度的影响。
目录(篇2)I.编码器的定义和作用II.编码器的使用方法III.编码器的注意事项正文(篇2)I.编码器的定义和作用编码器是一种将模拟信号转换为数字信号的设备,常用于测量和监控设备的运行状态。
编码器可以将设备的速度、位置、旋转方向等参数转换成数字信号,从而实现对设备的自动化控制。
II.编码器的使用方法1.确认编码器的连接方式:编码器通常采用串口或网络接口与控制系统连接。
编码器培训教程(多应用)编码器培训教程引言:编码器是现代电子设备中不可或缺的组件之一,它将原始信号转换为数字信号,以便于传输和处理。
为了更好地理解和应用编码器,本教程将详细介绍编码器的基本原理、分类、工作方式以及应用场景。
第一部分:编码器的基本原理编码器是一种将原始信号转换为数字信号的装置。
它通过对信号进行采样、量化和编码,将模拟信号转换为数字信号。
编码器的基本原理可以概括为三个步骤:采样、量化和编码。
1.采样:采样是将连续的信号转换为离散的信号。
采样过程中,编码器按照一定的采样频率对信号进行采样,将连续的信号转换为一系列离散的点。
2.量化:量化是将连续的信号值转换为离散的信号值。
量化过程中,编码器将采样得到的信号值按照一定的量化级别进行量化,将连续的信号值转换为离散的信号值。
3.编码:编码是将量化后的信号值转换为数字信号。
编码过程中,编码器将量化后的信号值按照一定的编码规则进行编码,将离散的信号值转换为数字信号。
第二部分:编码器的分类根据编码器的编码方式,编码器可以分为两种类型:增量式编码器和绝对式编码器。
1.增量式编码器:增量式编码器输出的是脉冲信号,它通过计算脉冲的数量和方向来确定位置信息。
增量式编码器具有结构简单、成本低廉的优点,但它的缺点是存在累积误差,且在断电后无法确定位置信息。
2.绝对式编码器:绝对式编码器输出的是数字信号,它通过编码器内部的码盘来确定位置信息。
绝对式编码器具有高精度、无累积误差的优点,但它的缺点是成本较高,且在高速运动时输出信号可能会出现延迟。
第三部分:编码器的工作方式编码器的工作方式可以分为两种:接触式和非接触式。
1.接触式编码器:接触式编码器通过机械接触来实现信号的传递。
接触式编码器具有结构简单、可靠性高的优点,但它的缺点是存在磨损和寿命问题。
2.非接触式编码器:非接触式编码器通过电磁感应、光电效应等方式来实现信号的传递。
非接触式编码器具有无磨损、寿命长的优点,但它的缺点是成本较高,且对环境要求较高。
编码器介绍编码器是一种将模拟量信号转换为数字信号的设备或电路。
它将连续的模拟信号离散化,将其表示为数字形式,以便于数字系统的处理和传输。
编码器在许多领域都有广泛的应用,如通信、控制系统、图像处理等。
编码器的基本原理是利用采样和量化的方法将连续的模拟信号转换为离散的数字信号。
它将模拟信号分为若干个离散的时间间隔,并在每个时间间隔内对信号进行采样并量化。
采样是指在固定的时间间隔内对信号进行测量,而量化是将采样得到的信号值映射到一组离散的数值。
光电编码器是一种常见的直接型编码器,它利用光电传感器和标尺来实现信号的转换。
标尺上刻有一系列编码条纹,光电传感器通过测量这些条纹的变化来获取信号值。
光电编码器具有高精度、高分辨率和快速响应的特点,常用于机械设备的位置检测和运动控制。
磁编码器也是一种常见的直接型编码器,它利用磁场传感器和磁标尺来实现信号的转换。
磁标尺上采用磁性材料制成的条纹,磁场传感器通过检测磁场的变化来获取信号值。
磁编码器具有高抗干扰性和耐磨性的特点,适用于恶劣环境下的使用。
增量编码器是一种常见的间接型编码器,它将输入信号转换为脉冲信号来表示变化。
增量编码器通常包含两个通道,一个是计数通道,用于计算脉冲的数量;另一个是方向通道,用于确定脉冲的方向。
增量编码器可以实时监测信号的变化,并精确计算出位移和速度等信息。
绝对编码器是一种直接读取信号精确值的编码器,在每个位置上都有唯一的编码值。
绝对编码器通常包含多个轨道,每个轨道都对应一个编码值。
绝对编码器具有高精度和高可靠性的特点,适用于对位置要求较高的应用。
编码器在通信系统中起到了重要的作用,它可以将模拟信号转换为数字信号进行传输。
在音频和视频编码中,编码器将模拟音频和视频信号转换为数字信号,以便于存储和传输。
编码器可以采用不同的压缩算法来实现信号的压缩,并保证重要信息的传输。
总之,编码器是一种将模拟信号转换为数字信号的设备或电路,它在现代电子技术中有着广泛的应用。
编码器详细介绍与编程指导编码器是一种用于将模拟信号转换为数字信号的设备或电路。
它常用于将音频信号、视频信号或其他模拟信号转换为数字数据,以便能够进行数字处理、传输或存储。
在本文中,将详细介绍编码器的工作原理、不同类型的编码器以及编程指导。
一、编码器的工作原理编码器的工作原理基于编码技术,通过一定的编码方法将模拟信号转换为数字信号。
其基本原理是将连续的模拟信号离散化,然后将每个离散化的样本量化为数字形式,再将这些数字信号编码为二进制码。
编码器的工作流程如下:1.采样:将连续的模拟信号按照一定的时间间隔进行采样,得到一系列离散化的样本。
2.量化:将每个采样值映射到一组有限数量的离散码值中,将连续的模拟信号离散化为一系列的离散级别。
3.编码:将量化后的离散信号通过其中一种编码方式转换为二进制码。
常用的编码方式有脉冲编码调制(PCM)和差分编码调制(DMC)等。
4.传输或存储:将编码后得到的数字信号传输给解码器或存储起来。
二、常见的编码器类型1. 音频编码器:将音频信号编码为数字信号。
常用的音频编码器有MPEG-Audio系列(如MP3、AAC)、FLAC、ALAC等。
2.视频编码器:将视频信号编码为数字信号。
常用的视频编码器有H.264、H.265、VP9等。
3.图像编码器:将图像信号编码为数字信号。
常用的图像编码器有JPEG、PNG、GIF等。
4. 数据编码器:将数据信号编码为数字信号。
常用的数据编码器有ASCII码、Unicode、二进制编码等。
三、编码器的编程指导编码器的编程需要掌握编码技术以及相应的编程语言知识。
以下是编程编码器时的一些指导:1.确定编码方式:根据所需的信号类型和应用场景选择合适的编码方式。
2. 学习编程语言:选择一种常用的编程语言(如C、C++、Python),并学习其相关知识。
3. 了解编码库或API:熟悉使用各种编码库或API来实现编码功能。
例如,对于音频编码器,可以使用FFmpeg或LAME等库来实现。
编码器工作原理编码器是一种常见的电子设备,用于将输入的模拟或数字信号转换为特定的编码形式。
它在许多领域中被广泛应用,例如通信系统、计算机网络、自动化控制系统等。
本文将详细介绍编码器的工作原理及其应用。
一、编码器的基本原理编码器的基本原理是将输入信号转换为特定的编码形式。
它通常由两个主要部分组成:输入接口和编码逻辑。
1. 输入接口:输入接口用于接收输入信号,可以是模拟信号或数字信号。
模拟信号通常由传感器或电路产生,而数字信号可以来自计算机或其他数字设备。
2. 编码逻辑:编码逻辑是编码器的核心部分,它将输入信号转换为特定的编码形式。
编码逻辑可以采用不同的编码方式,常见的编码方式包括二进制编码、格雷码、BCD码等。
二、常见的编码器类型及其工作原理1. 二进制编码器:二进制编码器将输入信号转换为二进制编码形式。
它通常由多个开关或传感器组成,每个开关或传感器对应一个二进制位。
当开关或传感器处于打开状态时,对应的二进制位为1;当开关或传感器处于关闭状态时,对应的二进制位为0。
2. 格雷码编码器:格雷码编码器将输入信号转换为格雷码编码形式。
格雷码是一种特殊的二进制编码,相邻的两个码字之间只有一个位数发生改变。
格雷码编码器的工作原理是通过逻辑电路将输入信号转换为格雷码。
3. BCD编码器:BCD编码器将输入信号转换为BCD码(二进制编码的十进制表示形式)。
BCD编码器通常由四个二进制编码器组成,每个编码器对应一个十进制位。
它的工作原理是将输入信号转换为相应的二进制编码,然后将二进制编码转换为BCD码。
三、编码器的应用领域编码器在许多领域中都有广泛的应用,下面列举几个常见的应用领域:1. 通信系统:编码器在通信系统中用于将模拟信号或数字信号转换为特定的编码形式,以便在传输过程中提高信号的可靠性和传输效率。
2. 计算机网络:编码器在计算机网络中用于将数字信号转换为特定的编码形式,以便在网络传输中提高数据的可靠性和传输速率。
01编码器基本概念与原理Chapter编码器定义及作用编码器定义编码器作用工作原理简介编码过程解码过程在接收端,解码器对编码后的信号进行解码,还原为原始信号。
解码过程需要遵循与编码过程相对应的解码规则。
绝对式编码器直接测量输入信号的绝对值,生成与之对应的编码输出,适用于需要精确知道位置或状态的场合。
特点包括测量范围宽、分辨率高。
模拟编码器将模拟信号转换为数字信号,适用于音频、视频等模拟信号的数字化处理。
特点包括转换精度高、抗干扰能力强。
数字编码器将数字信号转换为适合传输或存储的格式,如曼彻斯特编码、差分曼彻斯特编码等。
特点包括编码效率高、易于实现同步。
增量式编码器通过测量输入信号的增量来生成相应的编码输出,适用于位置、速度等物理量的测量。
特点包括测量精度高、响应速度快。
常见类型及其特点02编码器选型与安装Chapter01020304根据实际需求选择适当的分辨率,高分辨率可提供更精确的位置信息。
分辨率考虑编码器的电压、电流和信号类型等电气特性,确保与控制系统兼容。
电气特性关注编码器的尺寸、重量、轴径等机械特性,确保与安装环境相匹配。
机械特性根据工作环境选择适合的防护等级和温度范围。
环境适应性选型依据及注意事项安装前准备安装编码器连接电缆030201安装步骤与规范调试方法及技巧通电检查校准零点测试功能调整参数03编码器操作指南Chapter完成初始化设置按照编码器说明书逐步完成初始化设置,包括参数配置、功能选择等。
根据通信协议要求,设置合适的波特率,以确保数据传输的稳定性。
选择通信协议根据实际需求选择合适的通信协议,如CAN 连接电源和信号线将编码器正确接入电源和信号进入初始化模式初始化设置流程01020304进入参数配置模式调整参数值选择需要配置的参数保存配置参数配置方法常见问题解决方案编码器无法正常工作01编码器输出信号异常02编码器参数配置错误0304编码器在通信系统中的应用Chapter信号传输过程中的作用信号转换压缩数据错误检测和纠正数字调制编码器将数字信号转换为适合在信道上传输的调制信号。
增量型编码器与绝对型编码器的区分编码器如以信号原理来分,有增量型编码器,绝对型编码器。
增量型编码器 (旋转型)工作原理:由一个中心有轴的光电码盘,其上有环形通、暗的刻线,有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差(相对于一个周波为360度),将C、D信号反向,叠加在A、B两相上,可增强稳定信号;另每转输出一个Z相脉冲以代表零位参考位。
由于A、B两相相差90度,可通过比较A相在前还是B相在前,以判别编码器的正转与反转,通过零位脉冲,可获得编码器的零位参考位。
编码器码盘的材料有玻璃、金属、塑料,玻璃码盘是在玻璃上沉积很薄的刻线,其热稳定性好,精度高,金属码盘直接以通和不通刻线,不易碎,但由于金属有一定的厚度,精度就有限制,其热稳定性就要比玻璃的差一个数量级,塑料码盘是经济型的,其成本低,但精度、热稳定性、寿命均要差一些。
分辨率—编码器以每旋转360度提供多少的通或暗刻线称为分辨率,也称解析分度、或直接称多少线,一般在每转分度5~10000线。
信号输出:信号输出有正弦波(电流或电压),方波(TTL、HTL),集电极开路(PNP、NPN),推拉式多种形式,其中TTL为长线差分驱动(对称A,A-;B,B-;Z,Z-),HTL 也称推拉式、推挽式输出,编码器的信号接收设备接口应与编码器对应。
信号连接—编码器的脉冲信号一般连接计数器、PLC、计算机,PLC和计算机连接的模块有低速模块与高速模块之分,开关频率有低有高。
如单相联接,用于单方向计数,单方向测速。
A.B两相联接,用于正反向计数、判断正反向和测速。
A、B、Z三相联接,用于带参考位修正的位置测量。
A、A-,B、B-,Z、Z-连接,由于带有对称负信号的连接,电流对于电缆贡献的电磁场为0,衰减最小,抗干扰最佳,可传输较远的距离。
对于TTL的带有对称负信号输出的编码器,信号传输距离可达150米。
对于HTL的带有对称负信号输出的编码器,信号传输距离可达300米。
增量式编码器的问题:增量型编码器存在零点累计误差,抗干扰较差,接收设备的停机需断电记忆,开机应找零或参考位等问题,这些问题如选用绝对型编码器可以解决。
增量型编码器的一般应用:测速,测转动方向,测移动角度、距离(相对)。
绝对型编码器(旋转型)绝对编码器光码盘上有许多道光通道刻线,每道刻线依次以2线、4线、8线、16 线。
编排,这样,在编码器的每一个位置,通过读取每道刻线的通、暗,获得一组从2的零次方到2的n-1次方的唯一的2进制编码(格雷码),这就称为n位绝对编码器。
这样的编码器是由光电码盘的机械位置决定的,它不受停电、干扰的影响。
绝对编码器由机械位置决定的每个位置是唯一的,它无需记忆,无需找参考点,而且不用一直计数,什么时候需要知道位置,什么时候就去读取它的位置。
这样,编码器的抗干扰特性、数据的可靠性大大提高了。
从单圈绝对值编码器到多圈绝对值编码器旋转单圈绝对值编码器,以转动中测量光电码盘各道刻线,以获取唯一的编码,当转动超过360度时,编码又回到原点,这样就不符合绝对编码唯一的原则,这样的编码只能用于旋转范围360度以内的测量,称为单圈绝对值编码器。
如果要测量旋转超过360度范围,就要用到多圈绝对值编码器。
编码器生产厂家运用钟表齿轮机械的原理,当中心码盘旋转时,通过齿轮传动另一组码盘(或多组齿轮,多组码盘),在单圈编码的基础上再增加圈数的编码,以扩大编码器的测量范围,这样的绝对编码器就称为多圈式绝对编码器,它同样是由机械位置确定编码,每个位置编码唯一不重复,而无需记忆。
多圈编码器另一个优点是由于测量范围大,实际使用往往富裕较多,这样在安装时不必要费劲找零点,将某一中间位置作为起始点就可以了,而大大简化了安装调试难度。
杂一、问:增量旋转编码器选型有哪些注意事项?应注意三方面的参数:1.械安装尺寸,包括定位止口,轴径,安装孔位;电缆出线方式;安装空间体积;工作环境防护等级是否满足要求。
2.分辨率,即编码器工作时每圈输出的脉冲数,是否满足设计使用精度要求。
3.电气接口,编码器输出方式常见有推拉输出(F型HTL格式),电压输出(E),集电极开路(C,常见C为NPN型管输出,C2为PNP型管输出),长线驱动器输出。
其输出方式应和其控制系统的接口电路相匹配。
二、问:请教如何使用增量编码器?1,增量型旋转编码器有分辨率的差异,使用每圈产生的脉冲数来计量,数目从6到5400或更高,脉冲数越多,分辨率越高;这是选型的重要依据之一。
2,增量型编码器通常有三路信号输出(差分有六路信号):A,B和Z,一般采用TTL电平,A脉冲在前,B脉冲在后,A,B脉冲相差90度,每圈发出一个Z脉冲,可作为参考机械零位。
一般利用A超前B或B超前A进行判向,我公司增量型编码器定义为轴端看编码器顺时针旋转为正转,A超前B为90°,反之逆时针旋转为反转B超前A为90°。
也有不相同的,要看产品说明。
3,使用PLC采集数据,可选用高速计数模块;使用工控机采集数据,可选用高速计数板卡;使用单片机采集数据,建议选用带光电耦合器的输入端口。
4,建议B脉冲做顺向(前向)脉冲,A脉冲做逆向(后向)脉冲,Z原点零位脉冲。
5,在电子装置中设立计数栈。
三、关于户外使用或恶劣环境下使用有网友来email问,他的设备在野外使用,现场环境脏,而且怕撞坏编码器。
我公司有铝合金(特殊要求可做不锈钢材质)密封保护外壳,双重轴承重载型编码器,放在户外不怕脏,钢厂、重型设备里都可以用。
不过如果编码器安装部分有空间,我还是建议在编码器外部再加装一防护壳,以加强对其进行保护,必竟编码器属精密元件,一台编码器和一个防护壳的价值比较还是有一定差距的。
四、从接近开关、光电开关到旋转编码器:工业控制中的定位,接近开关、光电开关的应用已经相当成熟了,而且很好用。
可是,随着工控的不断发展,又有了新的要求,这样,选用旋转编码器的应用优点就突出了:信息化:除了定位,控制室还可知道其具体位置;柔性化:定位可以在控制室柔性调整;现场安装的方便和安全、长寿:拳头大小的一个旋转编码器,可以测量从几个µ到几十、几百米的距离,n个工位,只要解决一个旋转编码器的安全安装问题,可以避免诸多接近开关、光电开关在现场机械安装麻烦,容易被撞坏和遭高温、水气困扰等问题。
由于是光电码盘,无机械损耗,只要安装位置准确,其使用寿命往往很长。
多功能化:除了定位,还可以远传当前位置,换算运动速度,对于变频器,步进电机等的应用尤为重要。
经济化:对于多个控制工位,只需一个旋转编码器的成本,以及更主要的安装、维护、损耗成本降低,使用寿命增长,其经济化逐渐突显出来。
如上所述优点,旋转编码器已经越来越广泛地被应用于各种工控场合。
五、关于电源供应及编码器和PLC连接:一般编码器的工作电源有三种:5Vdc、5-13 Vdc或11-26Vdc。
如果你买的编码器用的是11-26Vdc的,就可以用PLC的24V电源,需注意的是:1.编码器的耗电流,在PLC的电源功率范围内。
2.编码器如是并行输出,连接PLC的I/O点,需了解编码器的信号电平是推拉式(或称推挽式)输出还是集电极开路输出,如是集电极开路输出的,有N型和P型两种,需与PLC的I/O极性相同。
如是推拉式输出则连接没有什么问题。
3.编码器如是驱动器输出,一般信号电平是5V的,连接的时候要小心,不要让24V的电源电平串入5V的信号接线中去而损坏编码器的信号端。
(我公司也可以做宽电压驱动器输出(5-30 Vdc),有此要求定货时要注明)六、在很多的情况之下是编码器并没有坏,而只是干扰的原因,造成波型不好,导致计数不准。
请教如何进行判断?谢谢!编码器属精密元件,这主要因为编码器周围干扰比较严重,比如:是否有大型电动机、电焊机频繁起动造成干扰,是否和动力线同一管道传输等。
选择什么样的输出对抗干扰也很重要,一般输出带反向信号的抗干扰要好一些,即A+~A-,B+~B-,Z+~Z-,其特征是加上电源8根线,而不是5根线(共零)。
带反向信号的在电缆中的传输是对称的,受干扰小,在接受设备中也可以再增加判断(例如接受设备的信号利用A、B信号90°相位差,读到电平10、11、01、00四种状态时,计为一有效脉冲,此方案可有效提高系统抗干扰性能(计数准确))。
就是编码器也有好坏,其码盘\电子芯片\内部电路\信号输出的差别很大,要不然怎么一个1000线的增量型编码器会从300多元到3000多元差别那么大呢?①排除(搬离、关闭、隔离)干扰源,②判断是否为机械间隙累计误差,③判断是否为控制系统和编码器的电路接口不匹配(编码器选型错误);①②③方法偿试后故障现象排除,则可初步判断,若未排除须进一步分析。
判断是否为编码器自身故障的简单方法是排除法。
现在我公司编码器已大规模生产,技术生产已成熟运用,产品故障率控制在千分之几。
排除法的具体方法是:用一台相同型号的编码器替换上去,如果故障现象相同,可基本排除是编码器故障问题,因为两台编码器同时有故障的小概率事件发生可能很小,可以看作为0。
假如换一台相同型号编码器上去,故障现象立刻排除,则可基本判定是编码器故障。
七、何为长线驱动?普通型编码器能否远距离传送?答:长线驱动也称差分长线驱动,5V,TTL的正负波形对称形式,由于其正负电流方向相反,对外电磁场抵消,故抗干扰能力较强。
普通型编码器一般传输距离是100米,如果是24V HTL型且有对称负信号的,传输距离300-400米。
八、问:能否简单介绍旋转编码器检测直线位移的方法?答: 1,使用“弹性连轴器”将旋转编码器与驱动直线位移的动力装置的主轴直接联轴。
2,使用小型齿轮(直齿,伞齿或蜗轮蜗杆)箱与动力装置联轴。
3,使用在直齿条上转动的齿轮来传递直线位移信息。
4,在传动链条的链轮上获得直线位移信息。
5,在同步带轮的同步带上获得直线位移信息。
6,使用安装有磁性滚轮的旋转编码器在直线位移的平整钢铁材料表面获得位移信息(避免滑差)。
7,使用类似“钢皮尺”的“可回缩钢丝总成”连接旋转编码器来探测直线位移信息(数据处理中须克服叠层卷绕误差)。
8,类似7,使用带小型力矩电机的“可回缩钢丝总成”连接旋转编码器来探测直线位移信息(目前德国有类似产品,结构复杂,几乎无叠层卷绕误差)。
九、增量光栅Z信号可否作零点?圆光栅编码器如何选用?无论直线光栅还是轴编码器其Z信号的均可达到同A\B信号相同的精确度,只不过轴编码器是一圈一个,而直线光栅是每隔一定距离一个,用这个信号可达到很高的重复精度。
可先用普通的接近开关初定位,然后找最为接近的Z信号(每次同方向找),装的时候不要望忘了将其相位调的和光栅相位一致,否则不准。
