ADAM-4053快速入门手册

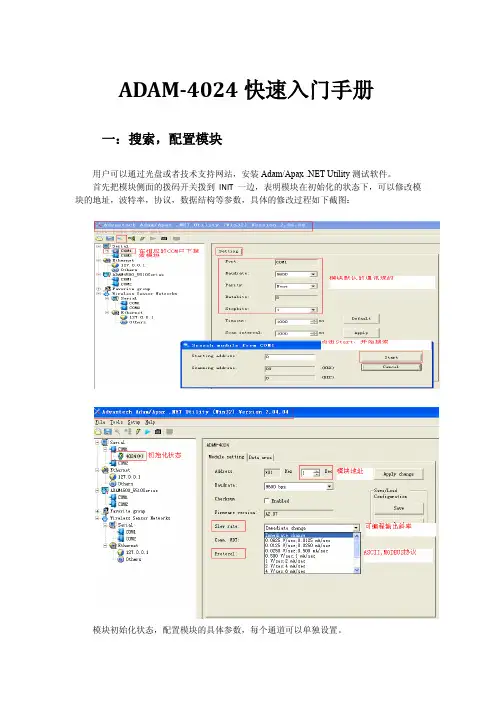

ADAM-4024快速入门手册一：搜索，配置模块用户可以通过光盘或者技术支持网站，安装Adam/Apax .NET Utility测试软件。

首先把模块侧面的拨码开关拨到INIT一边，表明模块在初始化的状态下，可以修改模块的地址，波特率，协议，数据结构等参数，具体的修改过程如下截图：模块初始化状态，配置模块的具体参数，每个通道可以单独设置。

注意：ADAM-4024模块断电重启后，可以按照预先设定好的Startup value值输出。

当Emergancy value有效时，当相应的DI端口高电平时，AO端口按设定值输出。

二．测试过程以0通道为例，上电后显示的是模块的起始值，这时，在VOUT0+和GND之间可以量到1.995V电压拖动滑块可以，可以让模块输出不同的电压值。

在DI0和COM端接+24V电压，即DI0为高电平输入，此时AO输出为我们在初始化的状态下设置的报警值即7.998V，在VOUT0和GND之间可以量到7.998V电压。

注意：ADAM-4024模块的DI为隔离输入，高电平要输入10~30V电压，低电平最高1V。

COM端可以接电源正端或负端。

测试电流的过程跟电压的过程一致，所以在此不再赘述。

注意：ADAM-4024设计的时候，在电流模式下AO+ 是短接的，AO-是独立的。

如果用户在应用的时候有一个公共端，则会导致输出电流的值有问题。

一般工业系统为电流共负极，adam4024为电流共正极。

若将adam4024的电流输出接到这种系统上，则输出值会不准确。

如何从现象上判断这种问题，如果通道1、2的电流单独接入为10mA与20mA，同时接入都变成15mA，则肯定可以判断是电流共正极导致的。

您也可以用一个万用表测量一下阀门接到模块iout-端的电位是否一致，如果一致，就表明是共负极。

解决办法可以在AI端采用不同的接线方法，避免AO-端有公共端或者将adam-4024的每个通道加隔离器adam-3014。

• ADAM-4520/4522快速入门手册一、ADAM-4520/4522概述ADAM-4520/4522是有源的RS-232到RS-422/485的转换器，无须任何软件驱动，硬件配置正确即可实现转换功能。

RS-485端带有硬件自动数据流控制（自动流控，Automatic data flow），使用时无须额外进行软件自动流控；信号端具有3000V隔离保护，这样就有效的防止模块在收到高压冲击时而损坏。

DCADAM-4520/4522外观与ADAM-4000系列数据采集模块完全相同，安装方式有导轨安装、壁挂安装等，也可以与ADAM-4000数据采集模块叠加在一起。

波特率最高可以达到115.2kbps，使用10V-30V直流电源供电。

出厂默认设置：参数 设置波特率（Baud Rate） 9600bps数据格式（Data format）10bits二、常规使用方法图1 ADAM-45204522连接示意图通过使用ADAM-4520，可以将主机（或PLC）上的RS-232串口转换为RS-422/485串口，从而实现连接更多设备、延长通讯距离等功能。

注意：当一对一通讯的时候，也可以反向使用，即将RS-485串口转换为RS-232串口，但是需要注意的是，ADAM-4520/4522无法设置RS-485设备的地址，因此反向使用时仅能用于一对一通讯！三、ADAM-4520/4522使用前必读1. ADAM-4520/4522连接一般PC机时，RS-232端应该使用串口直连线。

由图1可知，一般PC机的DB-9针串口，管脚2为Rx，管脚3为Tx；而4520的管脚2为Tx，管脚3为Rx；根据RS-232需要交叉Rx与Tx的要求，一般PC机与4520连接时使用串口直连线即可。

2. 使用RS-485/422通讯时，需要设置数据格式。

SW1用来设置数据格式，可以是9、10、11、12位（bits）。

默认的数据格式是10bits：1起始位，8数据位，0校验位，1停止位。

ADAM-4080/4080D 快速入门手册第一章ADAM-4080/4080D的安装1．1 概述ADAM-4000系列模块是一种模块内置式微控制器，传感器到计算机接口的智能设备。

这些模块通过发出ASCII码格式的简单命令集并以RS-485通讯协议发送予以遥控。

本模块提供信号调理、隔离、调整量程、A/D转换、数据比较及数据通讯功能。

! 软件配置和校准ADAM-4000模块无需设置电位器和开关。

仅从主机发出命令就能改变模拟量输入模块各种量程的电压输入。

全部模块的配置参数，包括I/O地址、速度、奇偶位、上限报警、下限报警、校准参数等均可以远程设定。

借助研华公司提供的菜单式软件、安装命令或校准命令实现远程设定。

配置参数和校准参数存入EEPROM存储器，在掉电情况下也能保存这些参数。

! 电源要求ADAM模块以非稳压的工业标准十24V直流电源供电，但也接受变化范围在十10V至十30V之间的任何直流电源。

电源纹波峰峰值必须在5V以内，瞬态纹波应保持在十10V至十30V之间。

! 连接和编程ADAM模块能连接到所有计算机和终端上并与之通讯。

它们采用RS-485传输标准，并用ASCII 格式通讯。

每一个型号模块的命令集由近10条指令组成。

模块和模块之间的通讯都以ASCII码实现，这就意味着ADAM模块能以任何高级语言编程。

! RS-485网络RS-485网络提供较低噪声传感器读入。

由于模块很靠近信号源，通过采用 ADAM RS-485中继器，可以将多达256个ADAM模块连接到RS-485网络上，将最大通讯距离延伸到1200m。

主机通过 ADAM RS-232/RS-485转换器用一个 COM通讯口连到 RS-485网络。

为了提高网络的吞吐能力，ADAM RS-485中继器采用逻辑 RTS信号管理中继器的方向。

RS-485网络仅需两根线：DATA十和 DATA一。

通过低廉的屏蔽双绞线连接。

! 面板、DIN导轨安装ADAM-4017可安装在任意面板上，或者安装在本公司提供的托架或DIN导轨上，或者分层重叠在一起安装。

免费文档中心免费文档中心可免积分在线阅读和下载文档∙免费文档∙高等教育∙高中教育∙初中教育∙小学教育∙外语考试∙资格考试∙工作范文∙求职职场∙党团工作∙表格模板∙总结汇报∙经管营销∙工程科技您的位置：免费文档所有分类工程科技信息与通信 ADAM-6251快速入门手册ADAM-6251快速入门手册Adam-6251 快速入门手册 ADAMADAM-6251 快速入门手册第一章产品介绍 .................................................................. ............................................................ 2 1.1 Adam-6200 概述................................................................... ......................................................... 2 1.2 Adam-6251 概述................................................................... ......................................................... 4 1.3 规格说明 .................................................................. ......................................................................4 1.3.1 一般规格 .................................................................. ............................................................. 4 1.3.2环境 .................................................................. .....................................................................5 1.3.3 Adam-6200 系列私有特性 .................................................................. ................................ 5 1.3.4 数字量输入参数 .................................................................. ................................................. 5 第二章 Adam 的软件安装................................................................... ............................................. 6 2.1 初始检查 .................................................................. ....................................................................6 2.2 安装 Advantech Adam/Utility ............................................................. ..................... 6 2.2.1 软件下载路径 .................................................................. ....................................................... 6 2.2.2 软件支持的操作系统 .................................................................. ........................................... 6 2.2.3 安装 Advantech Adam/Utility ............................................................. ................. 6 第三章硬件连接及测试 .................................................................. ................................................ 9 3.1 硬件连接 .................................................................. ......................................................................9 3.1.1 电源连接................................................................... ............................................................ 9 3.1.2 硬件接线................................................................... ............................................................ 9 3.1.3 Adam-6251 数字量输入功能接线 .................................................................. ................... 11 3.2 Adam-6251 的 Modbus TCP 通信协议编程时的地址映射....................................................... 13 3.3 软件测试 .................................................................. .................................................................... 15 3.3.1 Adam 模块通用参数配置 .................................................................. .................................. 15 3.3.2 Adam-6251 模块功能测试................................................................... ................................ 21 （1）数字量输入功能概述 .................................................................. ...................................... 22 （2） DI 通道高级功能设置 .................................................................. ..................................... 24 3.3.3 Adam-6251 GCL 功能 .................................................................. ...................................... 27 第四章例程使用详解 .................................................................. .................................................... 27 4.1 Adam-6251 板卡支持例程列表 .................................................................. ................................ 28 4.2 常用例子使用说明（以 CSharp 例程为例） ................................................................ .............. 28 4.2.1 Adam62XXDIO（数字量输入输出状态瞬时读值） ...................................................... 28 4.2.2 DataStreaming（主动定时上传功能，监测数据流信息） ............................................. 29 4.2.3P2P_UdpEvent（点对点功能和事件触发）..................................................................... 30 第五章遇到问题，如何解决？ ................................................................ .................................... 32 1页下一页文档免费下载：ADAM-6251快速入门手册（共32页，当前第1页）你可能喜欢∙快速入门手册∙使用手册∙技术手册∙客户手册∙用户手册∙评价手册∙实施手册∙计价手册∙F2MC-16 SOFTUNE V3 快速入门手册73页∙lingo8.0中文快速入门手册53页∙M218 快速入门手册_V1.2_2010060841页∙TKSA40快速入门手册2页∙通达OA工作流程案例及快速入门手册135页∙会议快速入门手册(浦口区行政服务中心)4页更多与“快速入门手册”相关的内容>>∙DH-DRS录音系统使用手册16页∙OA操作使用手册[1]10页∙电子环使用手册3页∙老板无忧监控管理软件-使用手册26页∙ASA301硬件使用手册10页∙PriciseProject使用手册219页更多与“使用手册”相关的内容>>∙YF17技术手册63页∙R434a技术手册10页∙弯头技术手册24页∙SPE技术手册82页∙项目技术管理手册9页∙A4900A技术手册2页更多与“技术手册”相关的内容>>∙2012年集团客户营销产品手册32页∙装饰管客户服务流程手册18页∙大客户流程手册175页∙客户沟通手册4页∙400终端客户操作手册41页∙金牌客户服务人员手册07072565页更多与“客户手册”相关的内容>>∙PM-300用户手册159页∙TRSWCMV6用户安装手册(标准版)46页∙STM32F103-EVAL+用户手册38页∙CmailPlus用户手册18页∙出纳机用户手册5页∙企业用户操作手册50页更多与“用户手册”相关的内容>>∙英语评价手册(1-6Vocabulaary2011-12)7A30页∙附1嵘昌集团评价手册42页∙扎旗音三中课堂教学评价手册3页∙绩效评价应用手册26页∙评价手册参考11页∙教育教学实践评价手册34页更多与“评价手册”相关的内容>>∙课题管理与实施手册9页∙san实施手册58页∙5S实施手册21页∙erp实施手册73页∙Vmware_vsphere 实施手册48页∙课题实施手册27页更多与“实施手册”相关的内容>>∙计价手册办理程序2页∙计价手册申请范本6页∙《计价手册》登记表3页∙浙江03计价培训手册39页∙《模具计价手册》简介1页∙建设工程计价手册年检认证表6页更多与“计价手册”相关的内容>>ADAM 6251快速入门手册的相关文档搜索∙win10快速入门手册∙起亚k2快速入门手册∙thinkphp快速入门手册∙起亚k5快速入门手册∙起亚k3快速入门手册∙拍立得快速入门手册∙tiny快速入门手册∙adam4000手册ADAM 6251快速入门手册相关文档∙ADAM-6052快速入门手册38 1 Adam-6052 快速入门手册第一章产品介绍 1.1 adamadam-6052概述Adam-6052 是一款基于以太网远程数据采集的智能型 I/O 模块。

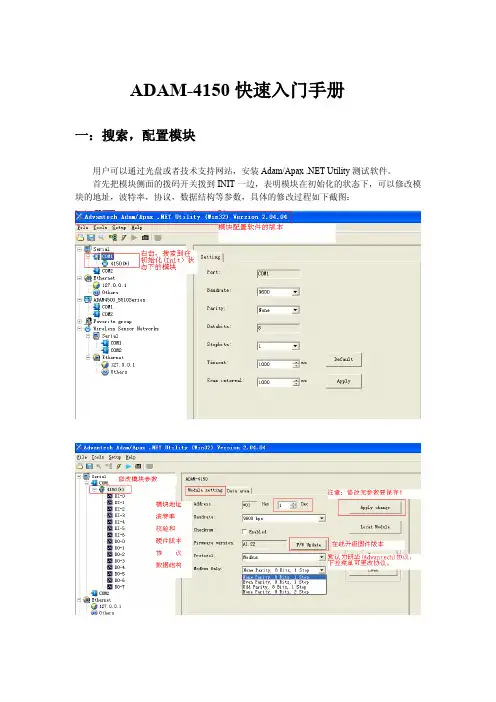

ADAM-4150快速入门手册一：搜索，配置模块用户可以通过光盘或者技术支持网站，安装Adam/Apax .NET Utility测试软件。

首先把模块侧面的拨码开关拨到INIT一边，表明模块在初始化的状态下，可以修改模块的地址，波特率，协议，数据结构等参数，具体的修改过程如下截图：注意：数据结构只有在Modbus协议下，更改才有效。

研华ASCII协议无法更改，固定为(N,8,1)。

参数配置结束后，断电，然后把位于模块一侧的拨码开关拨到Normal状态，再次上电。

模块就可以再正常状态下工作了。

二：具体功能测试1.DI输入功能测试：1）普通DI功能，以干接点为例，在模块的DI0和D.GND管脚间接一个开关，开关断开时，默认状态下DI0=1，灯亮；开关闭合时，DI0=0，灯灭，支持DI反转功能。

如接湿节点，则在管脚间接10~30V电压，DI状态有变化。

和D.GND管脚间接信号发生器，测试结果如下：3）DI做频率测量功能，实验时，在DI0和D.GND管脚间接信号发生器，测试结果如下：4）DI锁存功能2.DO输出功能测试：1）DO直接输出，实验时，在DO0端口接LED小灯，然后串联开关24V电源（电源最大40V），为保证进入通道的电流值在0.8A以内，接电阻限流，电源负端回到模块GND端口。

当控制DO输出时，LED小灯亮，测试结果如下：注意：DO输出为集电极开路，可以认为是一个开关功能，故外部接电压使开关导通，截止，但是要注意模块通道所能承受的电流值。

2）DO做脉冲输出，实验时，在DO0端口接LED小灯，然后串联开关24V电源（电源最大40V），为保证进入通道的电流值在0.8A以内，接电阻限流，电源负端回到模块GND端口。

当DO做脉冲输出时，可以看到LED灯按照设定的高低电平持续时间闪烁。

3）DO做延迟输出，接法如普通DO输出。

三：命令测试1.MODBUS协议测试参照ADAM-4100系列的英文说明书附录B，可以查到模块对应的MODBUS地址。

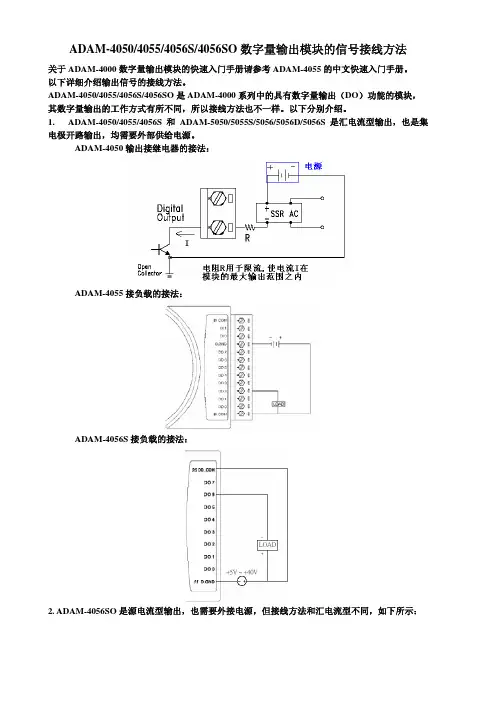

ADAM-4050/4055/4056S/4056SO数字量输出模块的信号接线方法
关于ADAM-4000数字量输出模块的快速入门手册请参考ADAM-4055的中文快速入门手册。

以下详细介绍输出信号的接线方法。

ADAM-4050/4055/4056S/4056SO是ADAM-4000系列中的具有数字量输出（DO）功能的模块，其数字量输出的工作方式有所不同，所以接线方法也不一样。

以下分别介绍。

1. ADAM-4050/4055/4056S和 ADAM-5050/5055S/5056/5056D/5056S是汇电流型输出，也是集电极开路输出，均需要外部供给电源。

ADAM-4050输出接继电器的接法：
ADAM-4055接负载的接法：
ADAM-4056S接负载的接法：
2. ADAM-4056SO是源电流型输出，也需要外接电源，但接线方法和汇电流型不同，如下所示：。

ADAM-4022T PID功能快速入门使用手册一．PID工作原理：PID原理图ADAM-4022T PID回路原理图（from manual）ADAM-4022T输入输出连接图（from manual）其中PV（process value）表示反馈值。

现场的反馈信号（电压、电流、电阻等）由4022T的PVn管脚接入，但PV值和实际现场信号的采集值不同，两者之间是比例关系。

MV表示输出值，由4022T的AOn管脚引出到控制对象SV（Setpoint Value）表示给定值，由用户手动给定。

其中：PID回路1由输出AO0（MV），输入PV0组成PID回路2由输出AO1（MV），输入PV2组成剩下的PV1，PV3是通用的模拟量输入，与PID无关二．参数设置1．在UTILITY中选择input，设置输入信号的类型，本例选择CH2通道，LOOP1控制回路。

2．在UTILITY中选择PID，此页面可以选择PID回路号：0或者1控制方式：手动：可以手动调节MV的百分比自动：自动进行PID调节FREE：不使用PID控制，PV0-3，AO0-1可以作为通用输入输出使用这里，SV的值可以手动设置，PV的值是一逻辑值，和实际的物理值乘对应的比例关系。

MV的值为PID控制回路的输出值，按百分比输出。

本页面可以设置PID回路的PID算法，PV/MV的范围等参数。

特别注意：设定的PV，MV，SV与实际输入值的关系：z这里的PV，SV，MV均没有单位。

z实际输入的PVn是物理量，而此处的PV只是逻辑值，两者之间是一种比例的关系，具体关系与PV设置的逻辑量程有关。

z SV并不代表实际物理量，与PV的逻辑值有关。

SV的最大值不可以超过PV的最大值。

z MV由百分数表示，实际输出（AO0-AO1）为MV百分比*AO的量程。

灵活运用比例关系，可给用户的实际使用带来方便。

在本例中：（1）PV2的量程在INPUT处设置为pt100(-100℃-- +100℃)。

ADAM-4052快速入门手册一、ADAM-4052的概述ADAM-4052提供8路隔离数字量输入通道，其中6路完全独立的隔离通道，2路共地通道 湿接点：高电平：输入电压+3V-30V；低电平：0-+1V。

4052：二、 ADAM-4052硬件连线1.ADAM-4051模块简单控制接线图在DI+和DI-间接输入信号ADAM-4051湿节点数字量输入接线图三、 ADAM-4000 Utility的使用1.ADAM-4000的应用软件-ADAM Utility 的安装：把ADAM4000 随机附带光盘放入计算机的光驱中，出现如下画面选择ADAM4000 Utility 安装选项，出现如下安装界面：根据后续的软件安装提示，完成ADAM4000 Utility 的安装。

PC机上就会出现ADAM4000 Utility的软件如下图2.ADAM Utility的快速使用1.选中COM1或COM2，点击工具栏快捷键search：2. 弹出“Search Installed Modules ”窗口，提示扫描模块的范围，允许输入0～255。

RS-485网络扫描如下图所示3. 点击模块，进入测试/配置界面：5. 终端(Terminal)在TOOL菜单，选择Terminal功能，弹出一个【Terminal】对话框，用于测试命令。

本选择允许在RS-485总线上直接发送和接受命令。

有两个可选项，Single Command，Command File。

Single Command允许将命令键入，一次一个，并击ENTER键，命令的回答显示在下方空白区内。

如果再发送命令．再次击ENTER键就可以。

Command File允许浏览路径，发送命令文件，前面的命令和回答保留在屏幕上供你参考。

6.模块配置（Module Calibration）将模块的init*和GND短接，重新上电，此时进入模块的初始化状态，可以配置模块的地址、通信速率、量程范围、数据格式和工作方式、通信协议等。

ADAM-5000系列快速入门手册一、 ADAM-5000系列概述ADAM-5000系列是一个数据采集和控制系统，它能够通过多通道的I/O模块进行控制、监视和采集数据，它的外壳是坚固的工业级塑料包装，系统能够提供智能化信号调理、模拟量I/O、数字量 I/O、RS-232和 RS-485通讯。

ADAM-5000/485有4个插槽，支持4个 I/O模块；ADAM-5000E 支持8个插槽和8个I/O模块。

系统通过多点的 RS-485网络与主机进行通讯。

ADAM-5000系列主要由两部分组成：系统本身和I/O模块两部分。

系统本身包括一个电源板，一个CPU板，4槽/8槽底座，一个232通讯口，一对485通讯口等。

CPU是系统的核心部分，来完成ADAM-5000系列的基本功能。

I/O模块支持DI/DO/AI/AO/Counter等等功能。

ADAM-5000系列可以通过ADAM-4000-5000 Utility对其进行配置和测试，提供DLL函数库供用户编程调用，提供OPC Server用于和其它软件进行整合。

二、 ADAM-5000系列 I/O模块1.模拟量输入模块模拟量输入模块用来将来自传感器的电压、电流、热电偶（TC）、热电阻（RTD）信号转换成数字量。

ADAM-5013 3通道RTD热电阻输入模块ADAM-5013可以连接PT100或者Ni热电阻ADAM-5017/H 8通道模拟量输入模块ADAM-5017/H是16位8通道差动输入模块，通道输入范围均可程控。

输入量程包括：mV(±150mV，±500mV)，V（±1V，±5V，±10V）及电流输入（±20mA,需要250Ω电阻）。

5017/H提供了3000Vdc光电隔离输入保护。

ADAM-5017H采集速度在ADAM-5510 SERIES可达8000samples/second（最大）。

ADAM-4053快速入门手册一、ADAM-4053的概述ADAM-4053提供16路数字量输入通道，支持干接点和湿接点。

干接点：逻辑电平0：接GND 逻辑电平1：开路 湿接点：高电平：输入电压+4V-30V；低电平：0-+2V。

4053：二、 ADAM-4053硬件连线1.ADAM-4051模块简单控制接线图左图中红色表示接+Vs对应的GND。

ADAM-4053湿节点数字量输入接线图左图中红色表示接+Vs对应的GND。

ADAM-4053干节点数字量输入接线图注意：ADAM-4053的DI15和INIT*共用一个接线端子，打开模块的盖子，在电路板上有选择跳线，如下所示：三、 ADAM-4000 Utility的使用1.ADAM-4000的应用软件-ADAM Utility 的安装把ADAM4000 随机附带光盘放入计算机的光驱中，出现如下画面：选择ADAM4000 Utility 安装选项，出现如下安装界面：根据后续的软件安装提示，完成ADAM4000 Utility 的安装。

PC机上就会出现ADAM4000 Utility的软件如下图2.ADAM Utility的快速使用1.选中COM1或COM2，点击工具栏快捷键search：网络扫描如下图所示3. 点击模块，进入测试/配置界面：5. 终端(Terminal)在TOOL菜单，选择Terminal功能，弹出一个【Terminal】对话框，用于测试命令。

本选择允许在RS-485总线上直接发送和接受命令。

有两个可选项，Single Command，Command File。

Single Command允许将命令键入，一次一个，并击ENTER键，命令的回答显示在下方空白区内。

如果再发送命令．再次击ENTER键就可以。

Command File允许浏览路径，发送命令文件，前面的命令和回答保留在屏幕上供你参考。

6.模块配置（Module Calibration）将模块的init*和GND短接，重新上电，此时进入模块的初始化状态，可以配置模块的地址、通信速率、量程范围、数据格式和工作方式、通信协议等。

ADAM-4150快速入门手册一：搜索，配置模块用户可以通过光盘或者技术支持网站，安装Adam/Apax .NET Utility测试软件。

首先把模块侧面的拨码开关拨到INIT一边，表明模块在初始化的状态下，可以修改模块的地址，波特率，协议，数据结构等参数，具体的修改过程如下截图：注意：数据结构只有在Modbus协议下，更改才有效。

研华ASCII协议无法更改，固定为(N,8,1)。

参数配置结束后，断电，然后把位于模块一侧的拨码开关拨到Normal状态，再次上电。

模块就可以再正常状态下工作了。

二：具体功能测试1.DI输入功能测试：1）普通DI功能，以干接点为例，在模块的DI0和D.GND管脚间接一个开关，开关断开时，默认状态下DI0=1，灯亮；开关闭合时，DI0=0，灯灭，支持DI反转功能。

如接湿节点，则在管脚间接10~30V电压，DI状态有变化。

和D.GND管脚间接信号发生器，测试结果如下：3）DI做频率测量功能，实验时，在DI0和D.GND管脚间接信号发生器，测试结果如下：4）DI锁存功能2.DO输出功能测试：1）DO直接输出，实验时，在DO0端口接LED小灯，然后串联开关24V电源（电源最大40V），为保证进入通道的电流值在0.8A以内，接电阻限流，电源负端回到模块GND端口。

当控制DO输出时，LED小灯亮，测试结果如下：注意：DO输出为集电极开路，可以认为是一个开关功能，故外部接电压使开关导通，截止，但是要注意模块通道所能承受的电流值。

2）DO做脉冲输出，实验时，在DO0端口接LED小灯，然后串联开关24V电源（电源最大40V），为保证进入通道的电流值在0.8A以内，接电阻限流，电源负端回到模块GND端口。

当DO做脉冲输出时，可以看到LED灯按照设定的高低电平持续时间闪烁。

3）DO做延迟输出，接法如普通DO输出。

三：命令测试1.MODBUS协议测试参照ADAM-4100系列的英文说明书附录B，可以查到模块对应的MODBUS地址。

ADAM-6052模块快速入门手册ADAM-6052设计了8路数字量输入和8路数字量输出功能，同时支持计数、测频和脉冲输出等功能。

支持Modbus TCP和ASCII两种编程。

ADAM-6052规格参数：▪ 10/100Mbps通信速率▪支持的协议：Modbus/TCP，TCP/IP，UDP，HTTP，ICMP和ARP▪支持点对点和GCL功能具体指标：（1） 数字量输入▪通道：8路▪输入类型：干接点：逻辑0：接地逻辑1：开路湿接点：逻辑0：0~3V逻辑1：10~30V▪支持高达3KHz计数器输入功能▪支持高达3KHz的计频输入功能▪支持DI状态反转功能（2） 数字量输出▪通道：8路▪外接电压：10~35VDC，1A（每通道）▪支持高达5KHz的脉冲输出功能▪支持低到高和高到低的延迟功能（3） 常规参数▪支持看门狗功能▪电源要求：10-30V▪功耗：2W@24VDC▪隔离保护：2000VDC▪工作温度：-10~70℃▪存储温度：-20~80℃▪工作湿度：20~95% RH▪存储湿度：0~95% RH一． 硬件连接、具体功能的接线介绍1．电源连接2．网线连接主机可以通过交叉网线与ADAM-6052网口直接相连，也通过网线经过交换机与模块的网口相连。

网络接口：可以使用RJ45的网线连接主机与ADAM-6000模块。

下图为RJ45的接口定义：3．ADAM-6052数字量输入接线：（1）干接点接法：（2）湿接点接法：4．ADAM-6052数字量输出功能接线：5．使用Modbus TCP协议编程时的地址映射：DI功能的地址为：0001~0008；DO功能的地址为：0017~0024二． 软件测试1．将ADAM-6052经过交叉网线直接连接到PC的网口上2．用ADAM/APAX .net utility测试模块（1） 搜索ADAM-6052模块：选择本机的网口IP，点击左上侧的按钮：搜索到模块之后会有显示：可以通过右侧选择不同的标题来查看信息或修改参数。

ADAM-4080快速入门手册一：搜索，配置模块用户可以通过光盘或者技术支持网站，安装Adam/Apax .NET Utility测试软件。

首先把模块INIT*和GND管脚短接，表明模块在初始化的状态下，可以修改模块的地址，波特率，协议，数据结构等参数，具体的修改过程如下截图：ADAM-4080模块为32位计数和测频模块，初始化的界面如下：注意：ADAM-4080，4080D模块支持的最大波特率为38400bps。

ADAM-4080模块支持隔离和非隔离输入方式，在非隔离输入情况下，支持可编程的阈值。

模块可以通过门控信号触发计数器开始计数，有可编程数字滤波的功能。

非隔离信号：逻辑0=0~5V(默认0.8V)可编程逻辑1=0~5V(默认2.4V)可编程隔离信号：逻辑0=1V（最大）逻辑1=3.5~30V模块有两路集电极开路DO输出，可以承受最大30V,30ma的负载，做普通DO输出时：DO做计数器的报警输出时：二：功能测试1.非隔离输入信号，计数器功能测试：将信号发生器的输出连接到IN0与D.GND之间，信号发生器设置为0-5V方波输出，频率为100HZ，GA TE0悬空。

将输入方式设置为TTL方式。

搜索到模块如下：①将门控信号Gate设置为Disabled方式，点击开始计数的按钮，计数器开始显示数字。

②将门控信号Gate设置为Low方式，GATE0与D.GND短接之后，计数器开始工作；断开GATE0与D.GND，计数器停止计数。

③将门控信号Gate设置为High方式，点击开始计数的按钮，计数器立即开始计数；将GA TE0与D.GND短接之后，计数器停止工作。

经测试，GATE0与D.GND之间在没有任何外部连接的情况下，两个端口之间电压为5V。

ADAM-4080模块包括一个可编程的数字过滤器来消除输入通道的噪音。

为了提供稳定的输入，用户可以详细说明每个时间常数，例如上下限的最窄的信号宽度。

当非隔离输入时，用户可以设置上下限触发值。

Adam-6250 快速入门手册ADAMADAM-6250 快速入门手册第一章 产品介绍 .............................................................................................................................. 2 1.1 Adam-6200 概述 .................................................................................................................... 2 1.2 Adam-6250 概述 .................................................................................................................... 4 1.3 规格说明 ................................................................................................................................ 4 1.3.1 一般规格 ....................................................................................................................... 4 1.3.2 环境 ............................................................................................................................... 5 1.3.3 Adam-6200 系列私有特性 .......................................................................................... 5 1.3.4 数字量输入 ................................................................................................................... 5 1.3.5 数字量输出 ................................................................................................................... 6 第二章 Adam-6250 的软件安装 ...................................................................................................... 6 2.1 初始检查 ............................................................................................................................ 6 2.2 安装 Advantech Adam/ Utility.......................................................................... 6 2.2.1 软件下载路径 ............................................................................................................... 6 2.2.2 软件支持的操作系统 ................................................................................................... 6 2.2.3 安装 Advantech Adam/ Utility .................................................................... 7 第三章 硬件连接及测试 ................................................................................................................ 10 3.1 硬件连接 ............................................................................................................................ 10 3.1.1 电源连接 ..................................................................................................................... 10 3.1.2 硬件接线 ..................................................................................................................... 10 3.1.3 Adam-6250 数字量输入输出功能接线 ..................................................................... 12 3.2 Adam-6250 的 Modbus TCP 通信协议编程时的地址映射............................................. 14 3.3 软件测试 ............................................................................................................................ 17 3.3.1 Adam 模块通用参数配置 .......................................................................................... 17 3.3.2 Adam-6250 模块功能测试 ......................................................................................... 23 （1） 数字量输入输出功能概述 ........................................................................................ 24 （2） 通道高级功能设置 .................................................................................................... 27 A. DI 高级功能配置 ..................................................................................................... 27 B. DO 高级功能配置 .................................................................................................... 30 3.3.3 Adam-6250 GCL 功能 ................................................................................................. 32 第四章 例程使用详解 ...................................................................................................................... 33 4.1 Adam-6250 板卡支持例程列表 .......................................................................................... 33 4.2 常用例子使用说明（以 CSharp 例程为例） .................................................................... 33 4.2.1 Adam62XXDIO（数字量输入输出状态瞬时读值） ................................................. 33 4.2.2 DataStreaming（主动定时上传功能，监测数据流信息）........................................ 35 4.2.3 P2P_UdpEvent（点对点功能和事件触发） ............................................................... 36 第五章 遇到问题，如何解决？ .................................................................................................... 381Adam-6250 快速入门手册第一章 产品介绍1.1 Adamdam-6200 6200 概述继以太网远程数据采集模块 Adam-6000 系列之后，研华又推出了新一代的智能型以太 网远程数据采集 I/O 模块— —Adam-6200 系列。

ADAM-4051快速入门手册一、ADAM-4051的概述ADAM-4051提供16路隔离数字量输入通道，输入支持干接点和湿接点， 干接点：逻辑电平零：接GND 逻辑电平1： 开路 湿接点：高电平：输入电压+10V-50V；低电平：0-+3V。

另外ADAM-4051还支持Modbus协议。

4051：二、 ADAM-4055硬件连线1.ADAM-4051模块简单控制接线图干接点：在DI 和DGND间接输入信号ADAM-4051干节点数字量输入接线图湿接点：在DI COM和DI间接输入信号ADAM-4051湿节点数字量输入接线图三、 ADAM-4000 Utility的使用1.ADAM-4000的应用软件-ADAM Utility 的安装把ADAM4000 随机附带光盘放入计算机的光驱中，出现如下画面：选择ADAM4000 Utility 安装选项，出现如下安装界面：根据后续的软件安装提示，完成ADAM4000 Utility 的安装。

PC机上就会出现ADAM4000 Utility的软件如下图2.ADAM Utility的快速使用1.选中COM1或COM2，点击工具栏快捷键search：网络扫描如下图所示3. 点击模块，进入测试/配置界面：备注：上图采用ADAM-4053的测试图，ADAM-4051与上同。

5. 终端(Terminal)在TOOL菜单，选择Terminal功能，弹出一个【Terminal】对话框，用于测试命令。

本选择允许在RS-485总线上直接发送和接受命令。

有两个可选项，Single Command，Command File。

Single Command允许将命令键入，一次一个，并击ENTER键，命令的回答显示在下方空白区内。

如果再发送命令．再次击ENTER键就可以。

Command File允许浏览路径，发送命令文件，前面的命令和回答保留在屏幕上供你参考。

6.模块配置（Module Calibration）将模块的init*和GND短接，重新上电，此时进入模块的初始化状态，可以配置模块的地址、通信速率、量程范围、数据格式和工作方式、通信协议等。

ADAM-4055快速入门手册一、ADAM-4055的概述ADAM-4055提供8路隔离数字量输入和8路隔离数字量输出，输入支持干节点/湿节点，输入电压10-50V；输出5-40V集电极开路输出。

ADAM-4055支持Modbus协议。

4055：二、 ADAM-4055硬件连线1.ADAM-4055模块简单控制接线图ADAM-4055 数字量输出接线图ADAM-4055干节点数字量输入接线图ADAM-4055湿节点数字量输入接线图三、 ADAM-4000 Utility的使用1.ADAM-4000的应用软件-ADAM Utility 的安装把ADAM4000 随机附带光盘放入计算机的光驱中，出现如下画面：选择ADAM4000 Utility 安装选项，出现如下安装界面：根据后续的软件安装提示，完成ADAM4000 Utility 的安装。

PC机上就会出现ADAM4000 Utility的软件如下图2.ADAM Utility的快速使用1.选中COM1或COM2，点击工具栏快捷键search：2. 弹出“Search Installed Modules ”窗口，提示扫描模块的范围，允许输入0～255。

RS-485网络扫描如下图所示3. 点击模块，进入测试/配置界面：4. ADAM-4055还支持Modbus协议，如下所示：（Modbus寄存器支持列表请见说明书）5. 终端(Terminal)在TOOL菜单，选择Terminal功能，弹出一个【Terminal】对话框，用于测试命令。

本选择允许在RS-485总线上直接发送和接受命令。

有两个可选项，Single Command，Command File。

Single Command允许将命令键入，一次一个，并击ENTER键，命令的回答显示在下方空白区内。

如果再发送命令．再次击ENTER键就可以。

Command File允许浏览路径，发送命令文件，前面的命令和回答保留在屏幕上供你参考。

ADAM-4017/4017+快速入门手册一、ADAM-4017/4017+的概述ADAM-4017/4017+是16位A/D 8通道的模拟量输入模块，可以采集电压、电流等模拟量输入信号。

它为所有通道都提供了可编程的输入范围，这些模块为工业测量和监控的应用中提供很好的性价比；而且它的模拟量输入通道和模块之间还提供了3000V的电压隔离，这样就有效的防止模块在受到高压冲击时而损坏。

ADAM-4017支持6路差分，2路单端信号，输入范围+/-150mV，+/-500mV，+/-1V，+/-5V，+/-10V，+/-20mA。

如果测试电流信号，需在该通道的输入端口并联一125欧姆的精密电阻。

ADAM-4017+支持8路差分信号，还支持Modbus协议。

各通道可独立设置其输入范围， 同时在模块右侧使用了一个拨码开关来设置INT* 和正常工作状态的切换，4017+还增加了4~20mA的输入范围，测量电流时，不需要外接电阻，只需打开盒盖，设置跳线到△即可。

4017：通道：6通道差分，2通道单端输入范围：毫伏电压输入：±150 mV 和 ±500 mV电压输入：±1 V, ±5 V, 和 ±10 V电流输入：±20mA （需外接125Ω电阻）模块按工程单位的方式给主机数据（V，Mv，mA）ADAM-4017+跳线设置：1．JP9 和 JP10(默认设置是六通道差分，两通道单端)JP9,JP10六通道差分，两通道单端八通道差分 2．JP1～JP8JP1～JP820mA输入范围电压输入范围映射到通道3．JP13JP13系统处于正常模式系统处于初始模式ADAM-4017+的技术说明通道数 8输入类型 mV,V,mA输入范围 +/-150mV, +/-500mV, +/-1mV, +/-5mV, +/-10mV,+/-20mV, 4～20mA隔离电压 3000VDC最高额定电压 ＋/-35V采样速率 10个采样点/秒(总的)输入阻抗 20MΩ精确度 ≤+/-0.1%功率 1.2WI/0连接器类型十针连接器二、 ADAM-4017/4017+硬件连线1.ADAM-4017/4017+模块简单控制接线图ADAM-4017差分通道输入（0通道～5通道）ADAM-4017单端输入（6通道，7通ADAM-4017+ 8通道模拟量输入模块接线图三、 ADAM-4000 Utility的使用1.ADAM-4000的应用软件-ADAM Utility 的安装把ADAM4000 随机附带光盘放入计算机的光驱中，出现如下画面：选择ADAM4000 Utility 安装选项，出现如下安装界面：根据后续的软件安装提示，完成ADAM4000 Utility 的安装。

说明：ADAM-4055只支持MODBUS的01、05功能码，不支持03、06功能码。

1、ADAM-4055的+Vs、GND脚接DC10V～DC30V开关电源。

计算机串口通过“RS232-RS485转换器”和ADAM-4055的DATA+、DATA-连接。

ADAM-4055的INIT*脚接到GND脚。

2、打开“Adam-4000-5000 Utility”软件点“Search”找到ADAM-4055，在Address 设适当地址，在Protocol选Modbus，把Timeout Setting改成保护时间，如一厂虹吸滤池一般整个洗池过程不会超过一个小时所以可以设成3600 Sec。

然后Update。

3、断电并解掉INIT*脚与GND脚的连线。

补充说明：断电输出点将会复位。

读：DI0：01 01 00 00 00 01 FD CA 从站地址功能码源地址个数读：DI0~DI1：01 01 00 00 00 02 BD CB读：DI0~DI7 01 01 00 00 00 08 3D CC读：DO0~DO7 01 01 00 10 00 08 3C 09开DO0：01 05 00 10 FF 00 8D FF从站地址功能码目标地址(N11:235) 数据(N10:216)开DO1：01 05 00 11 FF 00 DC 3F开DO2：01 05 00 12 FF 00 2C 3F开DO3：01 05 00 13 FF 00 7D FF开DO4：01 05 00 14 FF 00 CC 3E开DO5：01 05 00 15 FF 00 9D FE开DO6：01 05 00 16 FF 00 6D FE开DO7：01 05 00 17 FF 00 3C 3E关DO0：01 05 00 10 00 00 CC 0F关DO1：01 05 00 11 00 00 9D CF关DO2：01 05 00 12 00 00 6D CF关DO3：01 05 00 13 00 00 3C 0F关DO4：01 05 00 14 00 00 8D CE关DO5：01 05 00 15 00 00 DC 0E关DO6：01 05 00 16 00 00 2C 0E。

研华ADAM-4052模块调试1. 接线方式ADAM-4052的通讯接口接482/232转换器，然后转换器USB 口接到电脑上2测试2.1 使用研华自带软件测试2.1.1安装研华自带测试软件，2.1.2打开点击COM1 ，点击搜索，当COM1下级菜单出现4052（1h），表示搜索到模块。

2.1.3测试模块I/O点时，点击4052(1h),右侧点击Data area,然后短接模块的输入点，即可。

2.1.4测试ASCII命令。

$AA6 读取模块I/O状态，$AAM读取模块名称，其中AA为模块实际地址，6为读取状态的命令，M为读取名称的命令,此处以地址01为例。

点击COM1，然后点击菜单栏tools,选择Terminal for command Testing ,在command栏输入命令$016点击发送即可。

如命令正确返回值首位为！，返回正确显示为！000000。

2.1.5返回值例2.2使用其他串口调试工具测试2.2.1安装串口调试工具，设置串口的COM口，与转换器插到电脑上所使用的COM口号一致。

设置好后点击打开串口，再发送区输入$016（以地址01为例）,点击回车（注意点击回车时不允许发送命令，必须是点击发送按钮才能发送命令），点击发送按钮。

如果命令正确返回值为！000000（I/O无输入的状态下）。

如命令错误无返回值或返回首位为？。

错误示例如下图2.2.2命令为16进制时输入先将ASCII转为16进制数，输入时每个数中间加空格,发送时勾选16进制发送。

ASCII转16进制如下，以$016+回车为例.$--------240--------301--------316--------36回车---0D。

基于ADAM-4055的交通灯控制系统线路板制作张晓萍【期刊名称】《电子测试》【年(卷),期】2017(000)008【摘要】本文利用研华公司的数据采集模块ADAM-4055和WonderWare公司的控制软件InControl制作了十字路口交通灯控制系统线路板.用按钮完成十字路口交通灯的启停控制,用红、黄、绿三色灯完成指示功能,并在InControl中设计了倒计时显示功能.%this article USES the data collection module ADAM 4055 and WonderWare control software InControl to make the traffic light control system circuit board. Use the button to complete the stop-stop control of the traffic light, complete the indicator function with red, yellow and green light, and design the countdown display function in InControl.【总页数】2页(P22-23)【作者】张晓萍【作者单位】云南机电职业技术学院,云南昆明,650203【正文语种】中文【相关文献】1.基于STC89S52单片机智能交通灯控制系统的设计与制作及应用 [J], 刘德新;周志文;张卫丰2.具有绿灯倒计时交通灯控制系统的设计与制作 [J], 王开;刘美3.基于三菱FX1N型PLC的交通灯控制系统的设计 [J], 晁阳;黄林刚4.基于MCGS与S7-12O0 PLC的交通灯控制系统设计 [J], 宋莹;李子涵;唐鸿宇5.基于三菱FX1N型PLC的交通灯控制系统的设计 [J], 晁阳;黄林刚因版权原因，仅展示原文概要，查看原文内容请购买。
