HIROSS恒温恒湿机房精密空调操作手册HIMOD系列北京****科技有限公司技术部2009年01月01日目录第一章HIMOD系列海洛斯空调概述 (2)型号多 (3)控制技术先进 (3)制冷系统 (3)送风系统 (3)加湿系统 (3)加热系统 (4)1．7其它 (4)第二章HIMOD系列海洛斯空调型号含义 (4)第三章有关空调的一些资料 (5)气流组织方式（详见下图） (5)盖板纽开启方式（详见下图） (5)空调重量（单位：Kg） (5)机组尺寸及维护空间 (6)第四章制冷循环管路示意图 (7)风冷却（A型） (7)水冷却（W型） (8)双冷源（D型） (9)单系统（C型） (10)双系统（C型） (10)第五章调速风机调速接线示意图 (11)第六章MICROF ACE概述 (12)概述 (12)面板简介液晶显示屏 (13)液晶显示屏介绍 (13)第七章MICROF ACE面板的操作 (13)第八章控制器的使用 (14)控制器（HIROMATIC）概述 (14)控制器的操作 (15)菜单结构 (17)第九章日常维护及特殊维护 (18)日常维护 (18)特殊维护 (19)第十章常见报警及处理 (20)低压报警 (20)高压报警 (21)加湿报警 (21)失风报警 (21)电加热过热报警 (22)显示器发黑 (22)空调不制冷 (22)附录1：参数列表 (22)附录2：报警内容列表 (26)附录3：各菜单项含义： (28)第一章HIMOD系列海洛斯空调概述HIMOD系列海洛斯空调(HIMOD空调)是当今世界上最先进的机房专用恒温恒湿机房专用精密空调。
随着IT业的突飞猛进的发展，各种布局、面积差别很大的机房如雨后春笋般纷纷出现了，使用环境也不一而同。
为适应各种不同要求的机房，新开发的海洛斯HIMOD系列空调应运而生。
她是在保留她的前一代产品HIRANGE系列机房空调的优点,又应用了当今世界上提高了的制冷技术及制冷部件制造工艺，使用当今最先进的模块化设计理念生产出来的高科技机房空调产品。

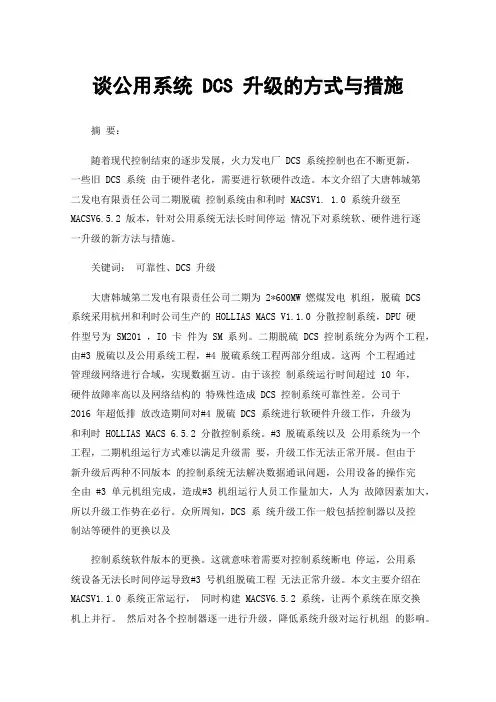

谈公用系统 DCS 升级的方式与措施摘要：随着现代控制结束的逐步发展，火力发电厂 DCS 系统控制也在不断更新，一些旧 DCS 系统由于硬件老化，需要进行软硬件改造。
本文介绍了大唐韩城第二发电有限责任公司二期脱硫控制系统由和利时 MACSV1. 1.0 系统升级至MACSV6.5.2 版本，针对公用系统无法长时间停运情况下对系统软、硬件进行逐一升级的新方法与措施。
关键词：可靠性、DCS 升级大唐韩城第二发电有限责任公司二期为 2*600MW 燃煤发电机组，脱硫 DCS 系统采用杭州和利时公司生产的 HOLLIAS MACS V1.1.0 分散控制系统，DPU 硬件型号为 SM201 ，IO 卡件为 SM 系列。
二期脱硫 DCS 控制系统分为两个工程，由#3 脱硫以及公用系统工程，#4 脱硫系统工程两部分组成。
这两个工程通过管理级网络进行合域，实现数据互访。
由于该控制系统运行时间超过 10 年，硬件故障率高以及网络结构的特殊性造成 DCS 控制系统可靠性差。
公司于2016 年超低排放改造期间对#4 脱硫 DCS 系统进行软硬件升级工作，升级为和利时 HOLLIAS MACS 6.5.2 分散控制系统。
#3 脱硫系统以及公用系统为一个工程，二期机组运行方式难以满足升级需要，升级工作无法正常开展。
但由于新升级后两种不同版本的控制系统无法解决数据通讯问题，公用设备的操作完全由 #3 单元机组完成，造成#3 机组运行人员工作量加大，人为故障因素加大，所以升级工作势在必行。
众所周知，DCS 系统升级工作一般包括控制器以及控制站等硬件的更换以及控制系统软件版本的更换。
这就意味着需要对控制系统断电停运，公用系统设备无法长时间停运导致#3 号机组脱硫工程无法正常升级。
本文主要介绍在MACSV1.1.0 系统正常运行，同时构建 MACSV6.5.2 系统，让两个系统在原交换机上并行。
然后对各个控制器逐一进行升级，降低系统升级对运行机组的影响。
62 | T echniques of A utomation & A pplications收稿日期：２０１１－０９－２７HOLLiAS MACS V6应用实例及问题分析饶 宛，郑 欢，陈信仁（中广核工程有限公司，广东 深圳 ５１８１２４）摘 要：随着ＤＣＳ技术的发展和引进ＤＣＳ技术在我国电力行业的多年应用，国产ＤＣＳ技术及产品也得到了广泛的应用。
在某核电站新建机组调试过程中，搜集整理了国产ＤＣＳ系统ＨＯＬＬｉＡＳ ＭＡＣＳ Ｖ６在该核电站控制应用中的几个典型实例，分别从传输差错及检测、系统容错及冗余、工程适应性三方面进行分析探讨，从用户的角度对国产ＤＣＳ系统ＨＯＬＬｉＡＳ ＭＡＣＳ Ｖ６在研发和集成方面提出更高的要求，同时，通过工程调试阶段的经验反馈，为后续制定维修策略等工作提供现场经验。
关键词：ＭＡＣＳ Ｖ６；传输差错；容错；冗余；隔离端子；中图分类号：ＴＰ２９ 文献标识码：Ｂ 文章编号：１００３－７２４１（２０１１）０１２－００６２－０５Application and analysis About HOLLiAS MACS V6RAO Wan, ZHENG Huan, CHEN Xin-ren( China Nuclear Power Engineering Co., Ltd., Shenzhen 518124 China )Abstract: With the introduction of DCS technology in the application of Chinese electric power industry for many years, domesticDCS technology and products have been widely used. In a new set of debugging process, a few typical examples that domestic DCS HOLLiAS MACS V6 apply in a nuclear power plant control system are collected, and analysis below three aspects, transmission error detection, system fault tolerance and redundancy engineening adaptability. From the users point of view to HOLLiAS MACS V6 made the development and integration of higher demand. Meanwhile, the experi-ence feedback through the stage of engineering debugging, it provides on-site experience for the follow-up maintenance strategy.Key words: MACS V6; Transmission errors; Fault tolerant; Redundancy; Isolated terminal１ 引言ＤＣＳ是集散式（分布式）控制系统Ｄｉｓｔｒｉｂｕｔｅｄ Ｃｏｎ－ｔｒｏｌ Ｓｙｓｔｅｍ的英文缩写。

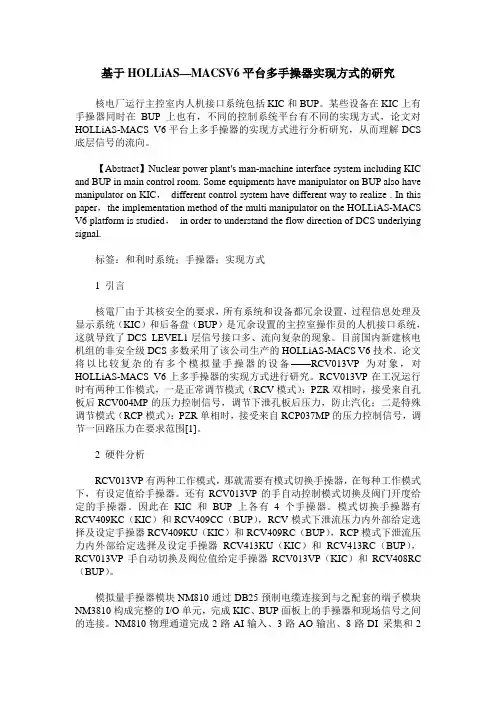

基于HOLLiAS—MACSV6平台多手操器实现方式的研究核电厂运行主控室内人机接口系统包括KIC和BUP。
某些设备在KIC上有手操器同时在BUP上也有，不同的控制系统平台有不同的实现方式，论文对HOLLiAS-MACS V6平台上多手操器的实现方式进行分析研究，从而理解DCS 底层信号的流向。
【Abstract】Nuclear power plant′s man-machine interface system including KIC and BUP in main control room. Some equipments have manipulator on BUP also have manipulator on KIC，different control system have different way to realize . In this paper，the implementation method of the multi manipulator on the HOLLiAS-MACS V6 platform is studied，in order to understand the flow direction of DCS underlying signal.标签：和利时系统；手操器；实现方式1 引言核電厂由于其核安全的要求，所有系统和设备都冗余设置，过程信息处理及显示系统（KIC）和后备盘（BUP）是冗余设置的主控室操作员的人机接口系统，这就导致了DCS LEVEL1层信号接口多、流向复杂的现象。
目前国内新建核电机组的非安全级DCS多数采用了该公司生产的HOLLiAS-MACS V6技术。
论文将以比较复杂的有多个模拟量手操器的设备——RCV013VP为对象，对HOLLiAS-MACS V6上多手操器的实现方式进行研究。
RCV013VP在工况运行时有两种工作模式，一是正常调节模式（RCV模式）：PZR双相时，接受来自孔板后RCV004MP的压力控制信号，调节下泄孔板后压力，防止汽化；二是特殊调节模式（RCP模式）：PZR单相时，接受来自RCP037MP的压力控制信号，调节一回路压力在要求范围[1]。

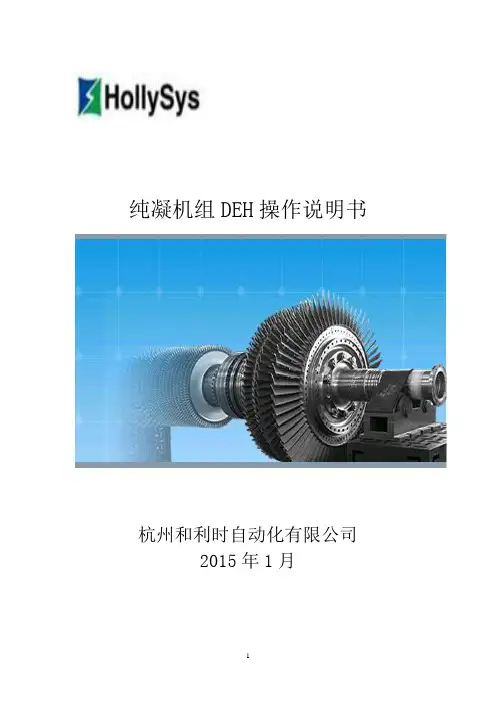

纯凝机组DEH操作说明书杭州和利时自动化有限公司2015年1月目录1概述 (3)2DEH操作画面介绍 (3)3启动 (4)4设置目标转速 (4)5冲转 (5)63000 r/min定速 (5)7同期 (5)8并网带初负荷 (6)9升负荷 (6)10并网状态下控制方式的投入 (7)11高负荷限制 (8)12主汽压力低限制 (8)13真空低限制 (9)14主汽门活动试验 (9)15阀门严密性试验 (9)16超速试验 (10)1概述该项目机组的DEH系统数字电液调节系统(Digital Electro-Hydraulic Control System, DEH)采用杭州和利时自动化有限公司的HOLLiAS-MACSV系统而完成，软件版本为MACSV 6.5.2正式版。
该控制系统主要包括以下功能：1、转速控制：实现转速的大范围控制功能，从机组启动到3000r/min定转速，到110%超速试验，在并网之前为转速PID回路控制，其目标转速及升速率可在DEH主控画面上设定。
2、功率控制：并网后可实现功率PID回路控制，其目标功率及负荷率可在DEH主控画面上设定。
3、阀位控制：并网后可实现阀位控制，操作员可通过阀位控制的增、减按钮来改变调门开度。
4、高负荷限制：当机组实际负荷大于高负荷限制值时，高负荷限制动作，逐渐关小调门，使实际负荷小于高负荷限制值。
5、主汽压力低限制：若投入“低汽压限制”，当主汽压力低于低汽压限制值时，限制动作，逐渐关小高压调门恢复汽压。
8、OPC超速限制：OPC超速限制的功能是当汽轮发电机组甩负荷以及超速103%时，将OPC电磁阀打开，快速关闭高压调节阀，防止汽轮发电机组超速。
9、超速保护：超速保护的功能是当汽轮发电机组转速超过110%时，发出打闸信号。
10、紧急手动：伺服单元在通讯故障后，转为紧急手动方式。
手动状态下不能对画面进行操作。
2DEH操作画面介绍2.1菜单画面2.1.1 在MACSV系统在线运行画面上，单击“电调主控”按钮，即进入DEH的“主控画面”；2.1.2 DEH的操作画面包括电调主控、电调试验、ETS共3幅。
HOLLiAS-MACS V6.5.2系统闭环控制器在工程应用中的技巧探讨胡昌盛;王嘉毅;陆永卿;李宝兴【摘要】By introducing several typical application problems of the closed loop controller of HollySys HOLLiAS-MACS V6.5.2 distributed control system (DCS), this paper analyzes the operation principle of the analog hand HSVMAN, PID controller HSVPID, integrator HSINTG, and expounds the typical application notice of algorithm module and the related solution. It provides the reference for other engineering application and the improvement of the domestic DCS development.%通过介绍和利时HOLLiAS-MACS V6.5.2分散控制系统(DCS)闭环控制器在几种典型应用过程中遇到的问题,分析了其模拟量手操器HSVMAN、PID控制器HSVPID、积分器HSINTG的运算原理,阐述了算法块在典型应用中的注意事项与解决方案,为其它工程应用与国产DCS的完善发展提供借鉴.【期刊名称】《自动化博览》【年(卷),期】2015(000)012【总页数】4页(P88-91)【关键词】和利时;分散控制系统;手操器;PID;积分器;对策【作者】胡昌盛;王嘉毅;陆永卿;李宝兴【作者单位】神华福能发电有限责任公司,福州泉州 362712;上海电力建设启动调整试验所,上海 200031;上海电力建设启动调整试验所,上海 200031;上海电力建设启动调整试验所,上海 200031【正文语种】中文【中图分类】TP273近年来，分散控制系统DCS国产化进程飞速发展。
