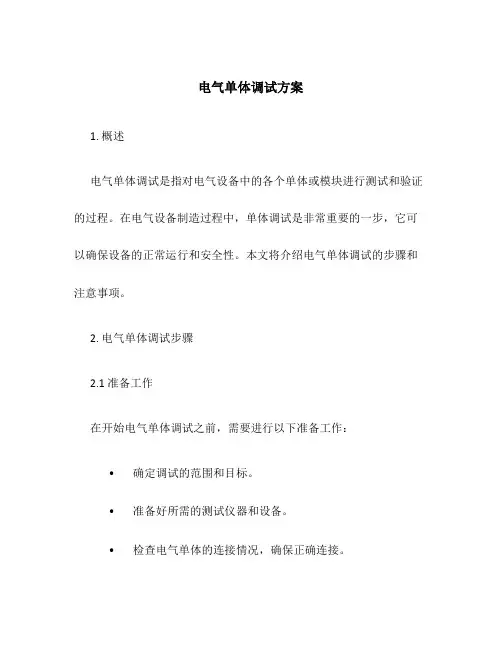

5.电气设备单体调试方案

电气调试方案一、引言电气调试是电力系统投入运行前的重要环节，是对电气设备的检验和测试，以确保其正常运行并符合安全标准。

本方案旨在提供一个全面的电气调试指导，以确保调试过程的有效性和安全性。

二、调试目标1. 检查电气设备的性能，确保其符合设计和安全标准。

2. 检测电气设备之间的兼容性问题，确保良好的协同工作。

3. 验证电气系统的整体性能，确保满足生产和生活需求。

三、调试内容1. 电源调试：检查电源设备的输出电压、电流和功率等参数，确保其稳定且符合要求。

2. 电气设备调试：对各类电气设备进行测试，包括电机、变频器、传感器和执行器等，验证其性能指标和稳定性。

3. 控制系统调试：对控制系统进行测试，包括PLC、DCS和仪表等，验证其控制精度和稳定性。

4. 保护系统调试：对电气系统的保护装置进行测试，如断路器、熔断器和热继电器等，确保其保护功能正常。

5. 通信系统调试：对电气系统的通信网络进行测试，确保数据传输的稳定性和实时性。

四、调试步骤1. 准备工作：熟悉调试方案，了解设备参数，准备调试工具和安全防护用品。

2. 电源调试：检查电源设备的各项参数，并记录在案。

3. 电气设备调试：根据设备类型和规格，逐一进行测试并记录结果。

4. 控制系统调试：对控制系统的控制精度和稳定性进行测试，并记录结果。

5. 保护系统调试：对电气系统的保护装置进行测试，确保其正常工作。

6. 通信系统调试：对电气系统的通信网络进行测试，确保数据传输的稳定性和实时性。

7. 整体性能测试：在完成各部分调试后，进行整体性能测试，以验证电气系统的整体性能。

五、调试安全措施1. 确保调试人员具备相应的技术能力和操作经验。

2. 在调试过程中，应遵循相关安全规定和操作流程。

3. 对危险区域和设备应设置明显的警示标志和防护措施。

4. 在调试过程中，应保持与相关人员的有效沟通，避免因误解或信息不畅导致的安全事故。

5. 在调试过程中，应定期对设备进行检查和维护，确保其始终处于良好状态。

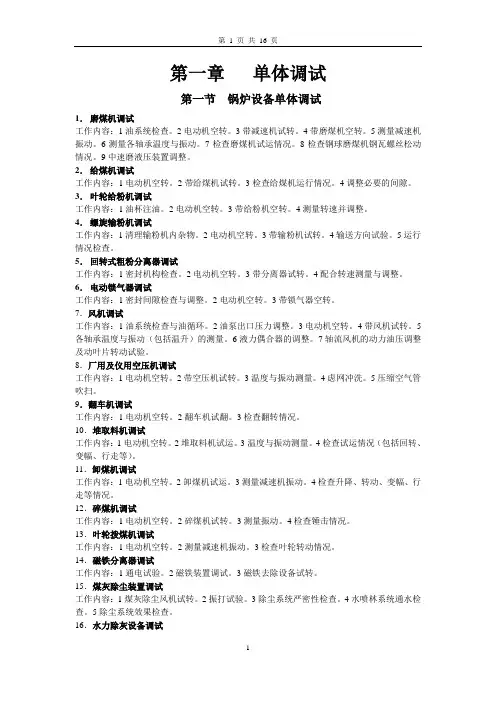

第一章单体调试第一节锅炉设备单体调试1．磨煤机调试工作内容：1油系统检查。

2电动机空转。

3带减速机试转。

4带磨煤机空转。

5测量减速机振动。

6测量各轴承温度与振动。

7检查磨煤机试运情况。

8检查钢球磨煤机钢瓦螺丝松动情况。

9中速磨液压装置调整。

2．给煤机调试工作内容：1电动机空转。

2带给煤机试转。

3检查给煤机运行情况。

4调整必要的间隙。

3．叶轮给粉机调试工作内容：1油杯注油。

2电动机空转。

3带给粉机空转。

4测量转速并调整。

4．螺旋输粉机调试工作内容：1清理输粉机内杂物。

2电动机空转。

3带输粉机试转。

4输送方向试验。

5运行情况检查。

5．回转式粗粉分离器调试工作内容：1密封机构检查。

2电动机空转。

3带分离器试转。

4配合转速测量与调整。

6．电动锁气器调试工作内容：1密封间隙检查与调整。

2电动机空转。

3带锁气器空转。

7．风机调试工作内容：1油系统检查与油循环。

2油泵出口压力调整。

3电动机空转。

4带风机试转。

5各轴承温度与振动（包括温升）的测量。

6液力偶合器的调整。

7轴流风机的动力油压调整及动叶片转动试验。

8．厂用及仪用空压机调试工作内容：1电动机空转。

2带空压机试转。

3温度与振动测量。

4虑网冲洗。

5压缩空气管吹扫。

9．翻车机调试工作内容：1电动机空转。

2翻车机试翻。

3检查翻转情况。

10．堆取料机调试工作内容：1电动机空转。

2堆取料机试运。

3温度与振动测量。

4检查试运情况（包括回转、变幅、行走等）。

11．卸煤机调试工作内容：1电动机空转。

2卸煤机试运。

3测量减速机振动。

4检查升降、转动、变幅、行走等情况。

12．碎煤机调试工作内容：1电动机空转。

2碎煤机试转。

3测量振动。

4检查锤击情况。

13．叶轮拨煤机调试工作内容：1电动机空转。

2测量减速机振动。

3检查叶轮转动情况。

14．磁铁分离器调试工作内容：1通电试验。

2磁铁装置调试。

3磁铁去除设备试转。

15．煤灰除尘装置调试工作内容：1煤灰除尘风机试转。

2振打试验。

3除尘系统严密性检查。

电气调试方案一、引言电气调试是在电气设备安装完毕后，为了确保设备正常运行而进行的一项重要工作。

它包括了设备的电路连接、电气元件状态检查、电气系统运行参数设定等方面内容。

合理的电气调试方案可以提高设备的可靠性、安全性和运行效率，对设备的正常运行起着关键作用。

二、调试前准备在进行电气调试前，需要进行以下准备工作：1. 确定调试范围：根据设备的安装情况和施工图纸，确定调试的范围和内容，明确需要调试的各个电气设备和系统。

2. 准备工具和设备：根据调试范围和内容，准备必要的工具和设备，如电压表、电流表、绝缘电阻测试仪等，在调试过程中保证准确测量和判断。

3. 检查设备连接：在调试前，对设备的电路连接进行检查，确保各个电气元件的连接正确可靠，避免因连接错误导致的故障。

4. 检查电气元件状态：检查各个电气元件的状态，如开关、保护装置、继电器等，确保元件完好，没有损坏和故障。

5. 检查电气系统参数设定：对电气系统的运行参数进行设定，如电压、频率、功率因数等，根据实际情况确定合适的参数设置。

三、调试步骤根据不同设备和系统的要求，电气调试的步骤有所差异，但一般包括以下几个方面：1. 电路连接测试：对设备的电路连接进行测试，检查各个连接点的电压、电流等参数是否符合设计要求，排除连接错误或故障。

2. 电气元件测试：对各个电气元件进行测试，如开关的合闸、分闸情况，保护装置的功能测试，继电器的工作状态检查等，保证各个元件正常工作。

3. 系统参数设定：根据设备和系统的要求，进行相关参数的设定，如电压、电流、功率因数等，确保系统能够在设计范围内正常运行。

4. 运行试验：对设备进行运行试验，检查设备在运行过程中的各项指标是否正常，如温度、振动、噪声等，及时发现并解决问题。

5. 调试记录：对调试过程中的各项数据和问题进行记录，包括测试结果、发现的问题以及解决方法等，为后续的维护和运行提供参考依据。

四、安全注意事项在进行电气调试时，需要特别注意以下安全事项：1. 调试人员必须具备相关的电气知识和技能，熟悉设备和系统的工作原理和操作流程，遵守相关安全操作规程。

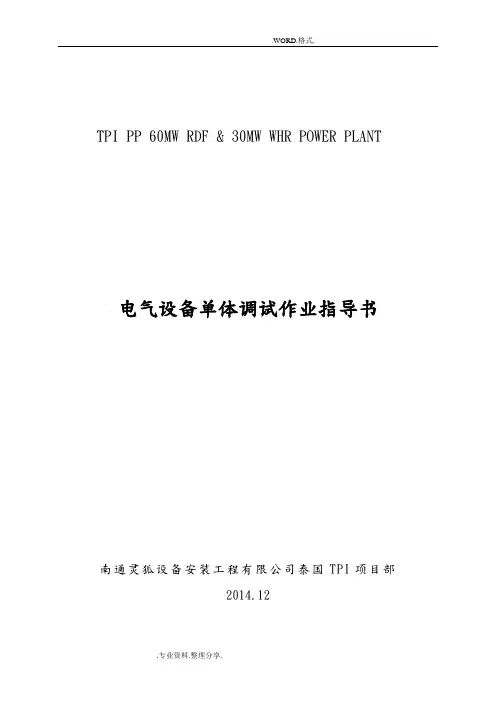

TPI PP 60MW RDF & 30MW WHR POWER PLANT 电气设备单体调试作业指导书南通灵狐设备安装工程有限公司泰国TPI项目部2014.12编制：日期：审核：日期：批准：日期：编制说明：一、本调试方案的编制是依据电力设备单体试验规程（D/T596-1996）和《现行冶金工程施工标准汇编》电气装置交接试验标准及《电气装置安装工程电气设备交接试验标准（GB 50150-2006）》的有关章节及保定华电设计研究院设计图纸要求，并参考了部分设备的技术资料和出厂报告编制而成。

二、本调试方案内容包括TPI PP 60MW RDF&30MW WHR POWER PLANT工程项目电气设备的单体试验。

目录1、工程概况2、电气设备静态调试措施3、安全保证措施4、调试组织机构5、电气调试设备一.工程概况1.1工程简介本工程TPI PP 60MW RDF & 30MW WHR POWER PLANT项目电气设备单体试验1.2主要调试设备统计：二、电气设备静态调试措施1 试验标准1.1 《电力设备单体试验规程》（DL/T 596-1996）1.2 《电气装置安装工程电气设备交接试验标准》（GB50150-2006）1. 3 保定华电设计院图册及相关整定值；1.4 设备厂家试验技术资料；2 基本要求2.1、绝缘电阻、吸收比测量2.1.1 电气设备的绝缘电阻应在设备安装前、后，交、直流耐压试验前、后，送电前等情况下多次进行测量。

2.1.2 测量绝缘电阻时，使用兆欧表的电压等级,应按下列规定进行：500V以下至100V的电气设备或回路，使用500V兆欧表。

10000V以下至3000V的电气设备或回路，使用2500V兆欧表。

2.2、交流耐压试验：交流耐压试验时加至试验标准电压后的持续时间，无特殊说明时，时间为1min。

2.3、标准仪表调试用仪表应按计量法规要求检定合格，并在有效期内，其精确等级应能满足被测试设备精度的要求。

电气调试方案一、调试目的电气调试的主要目的是确保电气设备在安装完成后能够正常运行，符合设计要求，并确保设备性能稳定、安全可靠。

通过电气调试，可以及时发现和解决设备在安装过程中存在的问题，确保设备在投入运行时的安全性能和稳定性。

二、调试范围电气调试的范围包括但不限于以下内容：1. 高压电气设备：如变压器、高压开关柜、避雷器等；2. 低压电气设备：如低压开关柜、电动机控制中心等；3. 电缆及电线：包括电源线路、控制线路、信号线路等；4. 继电保护装置：如继电器、电流互感器、电压互感器等；5. 自动化控制系统：如PLC控制系统、DCS控制系统等。

三、调试流程电气调试流程一般包括以下几个步骤：1. 准备工作：检查设备安装是否完成，核对设备清单，确保设备型号、规格符合设计要求；准备好调试工具和仪器，制定调试计划和安全措施。

2. 单体调试：对单个电气设备或部件进行调试，如变压器、电动机等。

检查设备的外观、接线是否正确，测试设备的绝缘电阻、耐压试验等。

3. 局部调试：对部分电气系统进行调试，如配电系统、控制系统等。

检查系统内的设备连接、功能是否正常，测试系统的保护功能、控制逻辑等。

4. 整体调试：对整个电气系统进行联动调试，测试系统在正常工况和异常工况下的性能表现，评估系统的稳定性和可靠性。

5. 验收与移交：根据调试结果填写验收报告，移交相关资料，确保设备正常运行后可以安全投入使用。

四、调试方法与注意事项电气调试的方法与注意事项如下：1. 使用合适的调试工具和仪器，确保测试准确可靠；2. 严格按照操作规程进行调试，避免发生意外事故；3. 在调试过程中注意观察设备的运行状态和参数变化，及时发现和解决问题；4. 对于关键设备和重要环节，需要进行反复调试和验证，确保设备性能稳定可靠；5. 对于具有危险性的设备和区域，应采取必要的安全措施，确保调试人员的安全；6. 在调试过程中应注意保护设备的完好性和环境卫生，避免对设备和环境造成不必要的损坏和污染；7. 对于调试过程中发现的问题和故障，应及时记录和处理，并进行分析和总结，为今后的设备维护和管理提供参考。

电气调试计划方案一、引言电气调试是在电气设备安装和电气系统建成后，为了确保设备和系统的正常运行而进行的一系列测试、检查和调整工作。

电气调试是保证电气设备安全、稳定运行的一个重要环节，对于确保电气系统的可靠性和稳定性具有重要意义。

本文将提出一个电气调试计划方案，以确保电气设备和系统按照设计要求运行。

二、目标和任务目标：确保电气设备和系统按照设计要求安全、稳定运行。

任务：1.全面检查电气设备和系统的安装质量；2.测试电气设备和系统的功能性能；3.调整电气设备和系统的参数以满足设计要求；4.发现和解决电气设备和系统中存在的问题。

三、调试计划的步骤和方法1.调试前的准备工作1.1确定调试人员和分工；1.2编制调试计划表，明确调试的步骤和方法；1.3准备测试设备和工具；1.4做好安全防护措施，确保调试过程的安全。

2.电气设备和系统的安装质量检查2.1检查电气设备和系统的安装位置是否符合要求；2.2检查设备和系统的接线是否正确；2.3检查设备和系统的接地是否良好；2.4检查设备和系统的绝缘性能是否合格；2.5检查设备和系统的外观是否完好。

3.电气设备和系统的功能性能测试3.1检查设备和系统的电源供应是否正常；3.2检查设备和系统的开关运行是否正常；3.3检查设备和系统的保护装置是否正常；3.4检查设备和系统的仪表显示是否准确；3.5检查设备和系统的通信联络是否正常；3.6检查设备和系统的运行稳定性。

4.电气设备和系统的参数调整4.1根据设计要求，调整设备和系统的电气参数；4.2做好参数调整记录，以备后续参考；4.3检查调整后的设备和系统的运行情况，确保参数的合理性和准确性。

5.问题的发现和解决5.1在调试过程中，记录发现的问题；5.2分析问题的原因，制定解决方案；5.3实施解决方案，验证问题的解决情况；5.4做好问题处理记录，以备以后参考。

四、调试计划的要求和注意事项要求：1.调试人员应具备一定的电气知识和调试经验；2.调试人员应严格按照调试计划进行工作；3.调试过程要注重安全，遵守操作规程。

电气调试方案1. 引言电气调试是指在电气设备安装完毕后，对其进行各项功能性测试和故障排除的过程。

本文将介绍电气调试的基本流程，并提供一套详细的电气调试方案。

2. 电气调试流程电气调试的主要流程如下：1.设备安装：在进行电气调试之前，首先需要完成设备的安装工作。

确保设备已正确安装，并与电源和其他设备正确连接。

所有的接线都应符合标准和设计要求。

2.检查接线：对设备的接线进行检查，确保接线正确没有接反或接错导致的短路和接地问题。

3.电源接通：将电源接通，并检查设备是否正常通电。

同时，监测设备的电流和电压，确保其在正常范围内。

4.功能测试：对设备的各项功能进行测试。

包括但不限于开关、按钮、指示灯、传感器等。

确保各项功能正常工作，并记录测试结果。

5.故障排除：如果设备存在故障现象，需要进行故障排除。

首先，检查设备的电源和接线是否正常，排除电源和接线故障。

然后，逐步检查各个电器元件和电路板，找出存在问题的元件并进行修复或更换。

6.总结记录：对整个电气调试过程进行总结记录。

包括调试的时间、测试结果、故障排除过程及结果。

这些记录将对以后的设备维护和故障排除提供参考。

3. 电气调试方案基于以上流程，我们可以制定一套详细的电气调试方案，以确保电气设备能正常运行。

3.1 设备安装和接线检查在安装设备之前，应先阅读设备的安装手册，并根据手册的要求进行安装。

安装完成后，对设备的接线进行检查，确保接线正确。

3.2 电源接通和电流/电压监测将设备的电源接通，并使用合适的工具（如示波器）监测设备的电流和电压。

确保设备的电源正常，且电流和电压在正常范围内。

3.3 功能测试对设备的各项功能进行测试，确保其正常工作。

例如，对开关进行测试，确保能正常开关设备；对指示灯进行测试，确保其能正确指示设备的状态；对传感器进行测试，确保能正确地感知环境。

3.4 故障排除如果设备存在故障现象，需要进行故障排除。

排除故障的过程可能需要一系列的测试和检查。

设备安装调试技术规范（电气部分）1.目的鉴于我公司所涉及的门类繁多的自动化设备以及加工的零部件，均属精度较高而批量较小甚至是单机独台的状况，形成互换件比例较小，但工艺灵活性较大的条件，因此，在一定程度上必须依赖于精湛的装配工艺技术来完成生产任务，故对装配的要求除一般性之外还具有特殊性，安装调试技术规范适应这一特殊性成为必要。

为规范设备安装和调试的技术操作，保证人身机器安全和装配质量，以提高技术操作水平，塑造良好的企业形象，从而促进企业的发展，特制定本《设备安装调试技术规范》。

2.适用范围本规范涉及电器、气动等领域。

3.文件内容3.1电气安装技术要求3.1.1电气安装的准备工作1)首先应当读懂电气原理图，熟悉各个电气元件的相互连接关系、作用以及安装的技术要求；2)确定适当的装配工作地点，准备好必要的设备、仪表、工具和装配时所需的电气元件、导线、端子及线号；3)在选择工作场地时应注意设备对环境的特殊要求如防尘、防磁、防辐射，防静电等；4)安装的的电气元件及配件，均必须具有检验部门的合格证方能进行装配。

一些易坏的元件一点要进行仔细的检查测试确定好坏，再进行安装以免返工；5)准备好号码管，导线号的字体粗度选择3.2mm、长度为15mm气管号Ø4字体粗度选择4.2mm、长度为25mm，Ø6字体粗度选择5.2mm、长度为30mm，Ø8字体粗度选择5.2mm、长度为30mm；6)电气元件安装时要充分地注意到与机械位置是否干涉，导线和气管是否于机械动作干涉以及维修是否方便；7)按照规定做好安装调试记录。

3.1.2整机装配1)电子、电气设备整机（总体）的装配应符合产品设计文件和工艺文件的要求。

2)整机装配一般应先进行机械装配，如对机柜、框架、抽屉的组合，然后进行电气装配。

3）整机电气装配的顺序一般应先绑后装、先轻后重、先里后外、上道工序不应影响下道工序的安装。

设备安装调试技术规范（电气部分）4)元器件线束、电缆的安装应符合下列要求：a）线束、电缆的敷设路径应便于其它部件的安装和整机的检查、测试和维修；b）在满足电气性能和结构要求的前提下，应取最短距离布设线束或电缆；c）活动部位的线束或电缆应用软导线，并留足够的长度和弯曲半径；d）线束、电缆应避免与其他部件的棱角和锐边相接触，当穿过金属底板、外壳或屏蔽罩孔时，应加绝缘护套；e）固定线束、电缆的金属卡箍应外套绝缘套管或加绝缘衬垫；f）线束、电缆中的接地搭接线端子安装时，应将搭接部位的金属表面锉磨出金属光泽，其面积应为搭接片直径的1.2~1.5倍；g）线束、电缆与元器件的间隙距离一般应大于2mm；h）线束、电缆采用走线槽内的导线一般不应超过走线槽容量的70%。

电气设备安装调试方案一、低压配电柜的安装及调试方案1、开关柜安装程序定位放线→根底型钢安装→设备检查→立柜就位→内部清扫→检查接线→试验→送电试运行2、总体要求设备和器材到达现场后，应在规定的期限内作验收检查，并应符合以下要求：（1）包装及密封良好。

（2）开箱检查型号、规格应符合设计要求，设备无损伤，附件、备件齐全。

（3）产品的技术文件齐全。

（4）按标准要求检查外观应合格。

（5）箱、盘、柜应存放在室内或能避雨、风、沙的枯燥场所，对有特别规定的装置性设备和电气元件，应按规定保管；在搬运和安装时应实行防震、防潮、防止框架变形和漆面受损等安全措施。

（6）施工中的安全技术措施，应符合国家现行的标准和相关安全技术标准及产品技术文件的规定。

与箱、盘、柜装置及二次回路结线安装有关的建筑物、构筑物的建筑施工质量，应符合国家现行的建筑工程施工及验收标准中的有关规定。

（7）设备安装用的紧固件，应用镀锌制品，并宜承受标准件。

（8）二次回路结线施工完毕在测试绝缘时，应有防止弱电设备损坏的安全技术措施。

（9）箱、盘、柜的施工，应符合国家现行的相关标准、标准的规定。

3、具体规定（1）低压开关柜的安装必需按施工图的平面布置、排列进展。

（2）低压开关柜安装前应先完成柜的根底型钢安装和电缆沟支架安装。

根底型钢出地面抹面高度按设计要求执行，中置式成套高压开关柜按产品技术要求执行。

（3）根底型钢〔包括变压器〕电缆沟支架应牢靠接地。

（4）柜、箱、屏单独或成列安装时，其垂直度、水平度偏差及盘面偏差，柜间接缝的允许偏差应符合下表的要求。

柜、箱、屏安装误差要求表工程允许偏差〔mm〕垂直度〔每米〕＜2.5相邻两柜顶部＜2 水平偏差成列柜顶部＜5相邻两柜边＜1 盘面偏差成列柜面＜5柜〔屏、盘〕间接缝＜2 （5）电缆沟的支架制作,首先应对电缆的走向进展排列〔绘制电缆走向图〕，确定电缆沟电缆的数量型号规格，按设计要求比照现行标准最终确定电缆支架层次规格及电缆沟内安装的走向方式。

电气单体调试试验作业指导书目录:一、引言二、试验目的三、试验仪器及材料四、试验方法及步骤1. 测量电流和电压2. 调整电流和电压3. 观察电气单体的工作情况五、试验数据记录与分析六、结论七、安全注意事项八、参考文献一、引言：电气单体调试试验是电气工程中必不可少的一项工作，通过试验可以对电气单体的工作情况进行观察，并对其进行调整，以确保其正常运行。

本次试验的目的是对电气单体进行调试并观察其工作情况，以确定其非故障运行情况。

二、试验目的：1.了解电气单体的基本原理和工作原理；2.掌握电气单体的调试方法和步骤；3.观察电气单体的工作情况，判断其是否正常运行；4.分析试验数据，得出结论。

三、试验仪器及材料：1.电流表、电压表；2.电源；3.待调试的电气单体。

四、试验方法及步骤：1.测量电流和电压：（1）将电源与电气单体连接；（2）使用电流表和电压表分别测量电气单体的电流和电压。

2.调整电流和电压：（1）根据电气单体的工作原理和要求，调整电流和电压的大小；（2）逐步调整，观察电气单体的工作情况，确保调整到合适的数值。

3.观察电气单体的工作情况：（1）观察电气单体是否能正常工作，如发出声音、发光等；（2）观察电气单体是否存在异常情况，如过热、损坏等。

五、试验数据记录与分析：记录电流和电压的大小，并观察电气单体的工作情况。

根据数据和观察情况进行分析，判断电气单体是否正常工作。

六、结论：根据试验数据和观察情况得出结论，判断电气单体是否调试成功，并能否正常工作。

七、安全注意事项：1.在进行试验之前，检查仪器和设备是否正常，确保无故障；2.操作时，要按照正确的步骤进行，不得胡乱操作，防止意外发生；3.注意保护个人安全，佩戴好相关的防护用具；4.试验完成后，将仪器和设备进行清理和归放，保持实验室的整洁。

八、参考文献：1. 电气工程实验教程，XXX，XXX出版社。

2. 电气工程调试技术手册，XXX，XXX出版社。

以上是关于电气单体调试试验的作业指导书，希望对您有所帮助。
