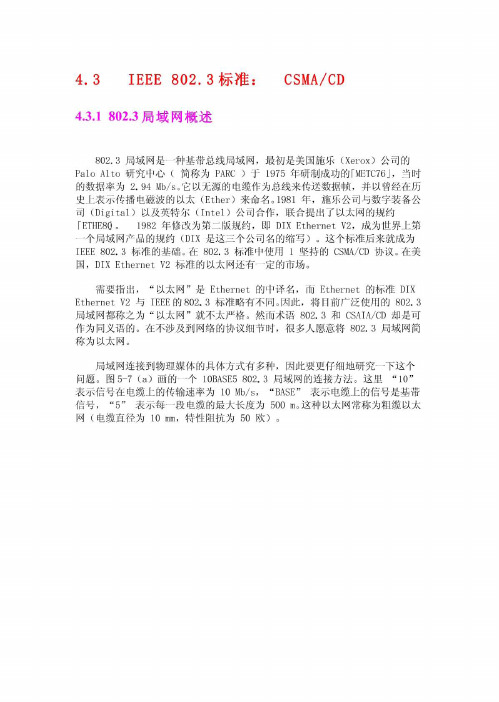

IEEE 802标准：CSMACD资料
计算机出故障时 ， 就有可能向同轴电缆不停地发送无规律的数据 ， 使总线 上所 有的站都不能工作 。 为了避免这种现象 ， 必须对所有的站发送的数据帧的长度设
一上限 。 当检测到某个数据帧的氏度超过此上限值时， tlp 认为该站出了故障，接
着就自动禁止该站向总线发送数据 。
收发器与计算机相连接的收发器电缆小共有五组分别屏蔽了的双绞线。 一 组 用作供给收发器的电源及公共地线。有两组是数据线 ， 收发各 组。另外两组是
史上表示传描电磁波的以太 (Et h e r)来命名 。 1981 年，施乐公 司与数字装 品公
司 ( Oigi tu l) 以及英特尔 ([n tel) 公 司合作 ， 联合提出了以太网的规约
r EHIE80
0
1982 年修改为第 二版规约 ，即 D TX
Et hernet V2 ，成为世界上第
个同域网产品的规约 CDIX 是这三个公司名的缩写) 。这个标准后来就成为 IEEE 802. 3 标准的基础。在 802 . 3 标准小使用 i 坚持的 CSMA/CD 协议。在美
过 个转发器就妥额外增加 一 些时延) .估算出在最坏俯视下往返时延为 45
μ S o ~lf二号虑到强化冲突
般~发送 32
- 48 bit. 共自i旦旦 3. 2 - 4. 8 阳 。 肉此 ，
以太网取 5 1. 2 ~I S 为争用期的长度 。 这也就是任何州个站之间的最大容许往返
作捕时延 . 在冲突重发时 ， 迟延的时间都是争 mJ驯的整数倍 .
Mbls 的基带信号 。 与光纤相连的 MAU I叫做 FOMAU 。
网段 l
•
500. 50.
转发
•
网段3
500m 50.
转发器、中继器、集线器、网桥、交换机、路由器
转发器Repeater(转发器)也叫做网络转发器，是一类重建到来的电子、无线或光学信号的网络设备。
有了物理媒体如以太网或 Wi-Fi ，数据传输在信号降级之前仅能跨越一个有限范围。
转发器尝试来保护信号的完整性和扩展数据能够安全传输的距离。
在网络互连时用在ISO物理层的中继系统。
中继器中继器(REPEATER)中继器是网络物理层上面的连接设备。
适用于完全相同的两类网络的互连，主要功能是通过对数据信号的重新发送或者转发，来扩大网络传输的距离。
中继器是对信号进行再生和还原的网络设备 OSI 模型的物理层设备--------------------------------------------------------------------------------------中继器（RP repeater）是连接网络线路的一种装置，常用于两个网络节点之间物理信号的双向转发工作。
中继器是最简单的网络互联设备，主要完成物理层的功能，负责在两个节点的物理层上按位传递信息，完成信号的复制、调整和放大功能，以此来延长网络的长度。
由于存在损耗，在线路上传输的信号功率会逐渐衰减，衰减到一定程度时将造成信号失真，因此会导致接收错误。
中继器就是为解决这一问题而设计的。
它完成物理线路的连接，对衰减的信号进行放大，保持与原数据相同。
一般情况下，中继器的两端连接的是相同的媒体，但有的中继器也可以完成不同媒体的转接工作。
从理论上讲中继器的使用是无限的，网络也因此可以无限延长。
事实上这是不可能的，因为网络标准中都对信号的延迟范围作了具体的规定，中继器只能在此规定范围内进行有效的工作，否则会引起网络故障。
-----------------------------------------------------------------------------------------中继器（Repeater）工作于OSI的物理层，是局域网上所有节点的中心，它的作用是放大信号，补偿信号衰减，支持远距离的通信。
以太网的基本知识
·交换机依据帧头的信息进行转发，因此说交换机是工作在数据链路层的网络设备
△ 交换机的分类：
依照交换机处理帧的不同的操作模式，主要可分为两类。
存储转发：交换机在转发之前必须接收整个帧，并进行检错，如无错误再将这一帧发向目的地址。帧通过交换机的转发时延随帧长度的不同而变化。
直通式：交换机只要检查到帧头中所包含的目的地址就立即转发该帧，而无需等待帧全部的被接收，也不进行错误校验。由于以太网帧头的长度总是固定的，因此帧通过交换机的转发时延也保持不变。
集线器的工作特点：
集线器多用于小规模的以太网，由于集线器一般使用外接电源（有源），对其接收的信号有放大处理。在某些场合，集线器也被称为“多端口中继器”。
集线器同中继器一样都是工作在物理层的网络设备。
共享式以太网存在的弊端：由于所有的节点都接在同一冲突域中，不管一个帧从哪里来或到哪里去，所有的节点都能接受到这个帧。随着节点的增加，大量的冲突将导致网络性能急剧下降。而且集线器同时只能传输一个数据帧，这意味着集线器所 有端口都要共享同一带宽。
△ 交换式以太网
交换式结构：
在交换式以太网中，交换机根据收到的数据帧中的MAC地址决定数据帧应发向交换机的哪个端口。因为端口间的帧传输彼此屏蔽，因此节点就不担心自己发送的帧在通过交换机时是否会与其他节点发送的帧产生冲突。
为什么要用交换式网络替代共享式网络：
·减少冲突：交换机将冲突隔绝在每一个端口（每个端口都是一个冲突域），避免了冲突的扩散。
△ 网桥
网桥概述：
依据帧地址进行转发的二层网络设备，可将数个局域网网段连接在一起。网桥可连接相同介质的网段也可访问不同介质的网段。网桥的主要作用是分割和减少冲突。它的工作原理同交换机类似，也是通过MAC地址表进行转发。因此，网桥同交换机没有本质的区别。在某些情况下，我们可以认为网桥就是交换机。
△ 交换机的分类：
依照交换机处理帧的不同的操作模式，主要可分为两类。
存储转发：交换机在转发之前必须接收整个帧，并进行检错，如无错误再将这一帧发向目的地址。帧通过交换机的转发时延随帧长度的不同而变化。
直通式：交换机只要检查到帧头中所包含的目的地址就立即转发该帧，而无需等待帧全部的被接收，也不进行错误校验。由于以太网帧头的长度总是固定的，因此帧通过交换机的转发时延也保持不变。
集线器的工作特点：
集线器多用于小规模的以太网，由于集线器一般使用外接电源（有源），对其接收的信号有放大处理。在某些场合，集线器也被称为“多端口中继器”。
集线器同中继器一样都是工作在物理层的网络设备。
共享式以太网存在的弊端：由于所有的节点都接在同一冲突域中，不管一个帧从哪里来或到哪里去，所有的节点都能接受到这个帧。随着节点的增加，大量的冲突将导致网络性能急剧下降。而且集线器同时只能传输一个数据帧，这意味着集线器所 有端口都要共享同一带宽。
△ 交换式以太网
交换式结构：
在交换式以太网中，交换机根据收到的数据帧中的MAC地址决定数据帧应发向交换机的哪个端口。因为端口间的帧传输彼此屏蔽，因此节点就不担心自己发送的帧在通过交换机时是否会与其他节点发送的帧产生冲突。
为什么要用交换式网络替代共享式网络：
·减少冲突：交换机将冲突隔绝在每一个端口（每个端口都是一个冲突域），避免了冲突的扩散。
△ 网桥
网桥概述：
依据帧地址进行转发的二层网络设备，可将数个局域网网段连接在一起。网桥可连接相同介质的网段也可访问不同介质的网段。网桥的主要作用是分割和减少冲突。它的工作原理同交换机类似，也是通过MAC地址表进行转发。因此，网桥同交换机没有本质的区别。在某些情况下，我们可以认为网桥就是交换机。
计算机网络大题总结
“多点接入”表示许多计算机以多点接入的方式连接在一根总线上。
“载波监听”是指每一个站在发送数据之前先要检测一下总线上是否有其他计算机在发送数据，如果有，则暂时不要发送数据，以免发生碰撞。
12.争用期：以太网的端到端往返时延2i称为争用期，或碰撞窗口。以太网把争用期定为51.2us。
13.以太网规定了最短有效帧长为 64 字节，凡长度小于 64 字节的帧都是由于冲突而异常中止的无效帧。收到这种无效帧就应当立即丢弃。
城域网 MAN (Metropolitan Area Network):其作用范围一般是一个城市，可以跨越几个街区甚至整个城市，其作用距离约为5-50KM。局域网 LAN (Local Area Network):用于微型计算机或工作站，学校或工厂往往只拥有一个局域网，作用范围1km左右。
个人区域网 PAN ：个人工作地方，范围10米左右。
4.网络把许多计算机连接在一起。
因特网则把许多网络连接在一起。
5.从因特网的工作方式上看，可以划分为以下的两大块：
(1) 边缘部分 由所有连接在因特网上的主机组成。这部分是用户直接使用的，用来进行通信（传送数据、音频或视频）和资源共享。
(2) 核心部分 由大量网络和连接这些网络的路由器组成。这部分是为边缘部分提供服务的（提供连通性和交换）。
6.在网络边缘的端系统中运行的程序之间的通信方式通常可划分为两大类：
客户服务器方式（C/S 方式）和对等方式（P2P 方式）
7.在网络核心部分起特殊作用的是路由器(router)。
路由器是实现分组交换(packet switching)的关键构件，其任务是转发收到的分组，这是网络核心部分最重要的功能。
c.
集线器很像一个多接口的转发器，工作在物理层。
“载波监听”是指每一个站在发送数据之前先要检测一下总线上是否有其他计算机在发送数据，如果有，则暂时不要发送数据，以免发生碰撞。
12.争用期：以太网的端到端往返时延2i称为争用期，或碰撞窗口。以太网把争用期定为51.2us。
13.以太网规定了最短有效帧长为 64 字节，凡长度小于 64 字节的帧都是由于冲突而异常中止的无效帧。收到这种无效帧就应当立即丢弃。
城域网 MAN (Metropolitan Area Network):其作用范围一般是一个城市，可以跨越几个街区甚至整个城市，其作用距离约为5-50KM。局域网 LAN (Local Area Network):用于微型计算机或工作站，学校或工厂往往只拥有一个局域网，作用范围1km左右。
个人区域网 PAN ：个人工作地方，范围10米左右。
4.网络把许多计算机连接在一起。
因特网则把许多网络连接在一起。
5.从因特网的工作方式上看，可以划分为以下的两大块：
(1) 边缘部分 由所有连接在因特网上的主机组成。这部分是用户直接使用的，用来进行通信（传送数据、音频或视频）和资源共享。
(2) 核心部分 由大量网络和连接这些网络的路由器组成。这部分是为边缘部分提供服务的（提供连通性和交换）。
6.在网络边缘的端系统中运行的程序之间的通信方式通常可划分为两大类：
客户服务器方式（C/S 方式）和对等方式（P2P 方式）
7.在网络核心部分起特殊作用的是路由器(router)。
路由器是实现分组交换(packet switching)的关键构件，其任务是转发收到的分组，这是网络核心部分最重要的功能。
c.
集线器很像一个多接口的转发器，工作在物理层。
集线器,交换机,路由器是什么？
举例告诉你什么是集线器、交换机、路由器集线器:一、简介1.集线器的英文称为“Hub”。
“Hub”是“中心”的意思，集线器的主要功能是对接收到的信号进行再生整形放大，以扩大网络的传输距离，同时把所有节点集中在以它为中心的节点上。
它工作于OSI(开放系统互联参考模型)参考模型第一层，即“物理层”。
集线器与网卡、网线等传输介质一样，属于局域网中的基础设备，采用CSMA/CD（即带冲突检测的载波监听多路访问技术)介质访问控制机制。
集线器每个接口简单的收发比特，收到1就转发1，收到0就转发0，不进行碰撞检测。
2.集线器（hub）属于纯硬件网络底层设备，基本上不具有类似于交换机的"智能记忆"能力和"学习"能力。
它也不具备交换机所具有的MAC地址表，所以它发送数据时都是没有针对性的，而是采用广播方式发送。
也就是说当它要向某节点发送数据时，不是直接把数据发送到目的节点，而是把数据包发送到与集线器相连的所有节点，如图所示，简单明了。
3.HUB是一个多端口的转发器，当以HUB为中心设备时，网络中某条线路产生了故障，并不影响其它线路的工作。
所以HUB在局域网中得到了广泛的应用。
大多数的时候它用在星型与树型网络拓扑结构中，以RJ45接口与各主机相连（也有BNC接口），HUB按照不同的说法有很多种类。
4.集线器（Hub）是指将多条以太网双绞线或光纤集合连接在同一段物理介质下的设备。
集线器是运作在OSI模型中的物理层。
它可以视作多端口的中继器，若它侦测到碰撞，它会提交阻塞信号。
5.集线器通常会附上BNC and/or AUI转接头来连接传统10BASE2或10BASE5网络。
6.由于集线器会把收到的任何数字信号，经过再生或放大，再从集线器的所有端口提交，这会造成信号之间碰撞的机会很大，而且信号也可能被窃听，并且这代表所有连到集线器的设备，都是属于同一个碰撞域名以及广播域名，因此大部份集线器已被交换机取代。
计算机网络第三章习题答案
第三章数据链路层3-01 数据链路(即逻辑链路)与链路(即物理链路)有何区别? “电路接通了”与”数据链路接通了”的区别何在?答：数据链路与链路的区别在于数据链路出链路外，还必须有一些必要的规程来控制数据的传输，因此，数据链路比链路多了实现通信规程所需要的硬件和软件。
“电路接通了”表示链路两端的结点交换机已经开机，物理连接已经能够传送比特流了，但是，数据传输并不可靠，在物理连接基础上，再建立数据链路连接，才是“数据链路接通了”，此后，由于数据链路连接具有检测、确认和重传功能，才使不太可靠的物理链路变成可靠的数据链路，进行可靠的数据传输当数据链路断开连接时，物理电路连接不一定跟着断开连接。
3-02 数据链路层中的链路控制包括哪些功能?试讨论数据链路层做成可靠的链路层有哪些优点和缺点.答：链路管理帧定界流量控制差错控制将数据和控制信息区分开透明传输寻址可靠的链路层的优点和缺点取决于所应用的环境：对于干扰严重的信道，可靠的链路层可以将重传范围约束在局部链路，防止全网络的传输效率受损；对于优质信道，采用可靠的链路层会增大资源开销，影响传输效率。
3-03 网络适配器的作用是什么?网络适配器工作在哪一层?答：适配器（即网卡）来实现数据链路层和物理层这两层的协议的硬件和软件网络适配器工作在TCP/IP协议中的网络接口层（OSI中的数据链里层和物理层）3-04 数据链路层的三个基本问题(帧定界、透明传输和差错检测)为什么都必须加以解决？答：帧定界是分组交换的必然要求；透明传输避免消息符号与帧定界符号相混淆；差错检测防止有差错的无效数据帧浪费后续路由上的传输和处理资源3-05 如果在数据链路层不进行帧定界，会发生什么问题？答：无法区分分组与分组；无法确定分组的控制域和数据域；无法将差错更正的范围限定在确切的局部3-06 PPP协议的主要特点是什么？为什么PPP不使用帧的编号？PPP适用于什么情况为什么PPP协议不能使数据链路层实现可靠传输？答：简单，提供不可靠的数据报服务，检错，无纠错不使用序号和确认机制地址字段A 只置为0xFF。
