第五讲：卡尔曼滤波

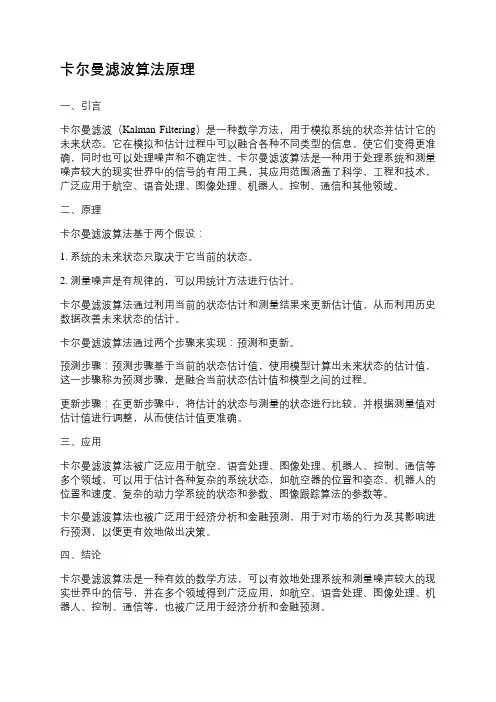

卡尔曼滤波算法原理一、引言卡尔曼滤波（Kalman Filtering）是一种数学方法，用于模拟系统的状态并估计它的未来状态。

它在模拟和估计过程中可以融合各种不同类型的信息，使它们变得更准确，同时也可以处理噪声和不确定性。

卡尔曼滤波算法是一种用于处理系统和测量噪声较大的现实世界中的信号的有用工具，其应用范围涵盖了科学，工程和技术，广泛应用于航空、语音处理、图像处理、机器人、控制、通信和其他领域。

二、原理卡尔曼滤波算法基于两个假设：1. 系统的未来状态只取决于它当前的状态。

2. 测量噪声是有规律的，可以用统计方法进行估计。

卡尔曼滤波算法通过利用当前的状态估计和测量结果来更新估计值，从而利用历史数据改善未来状态的估计。

卡尔曼滤波算法通过两个步骤来实现：预测和更新。

预测步骤：预测步骤基于当前的状态估计值，使用模型计算出未来状态的估计值，这一步骤称为预测步骤，是融合当前状态估计值和模型之间的过程。

更新步骤：在更新步骤中，将估计的状态与测量的状态进行比较，并根据测量值对估计值进行调整，从而使估计值更准确。

三、应用卡尔曼滤波算法被广泛应用于航空、语音处理、图像处理、机器人、控制、通信等多个领域，可以用于估计各种复杂的系统状态，如航空器的位置和姿态、机器人的位置和速度、复杂的动力学系统的状态和参数、图像跟踪算法的参数等。

卡尔曼滤波算法也被广泛用于经济分析和金融预测，用于对市场的行为及其影响进行预测，以便更有效地做出决策。

四、结论卡尔曼滤波算法是一种有效的数学方法，可以有效地处理系统和测量噪声较大的现实世界中的信号，并在多个领域得到广泛应用，如航空、语音处理、图像处理、机器人、控制、通信等，也被广泛用于经济分析和金融预测。

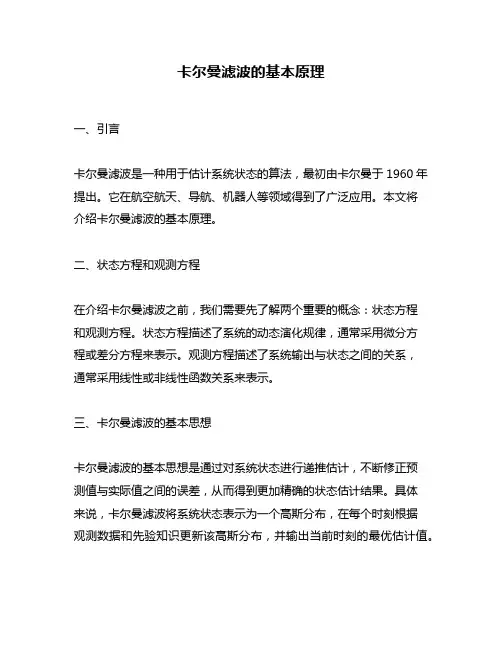

卡尔曼滤波的基本原理一、引言卡尔曼滤波是一种用于估计系统状态的算法，最初由卡尔曼于1960年提出。

它在航空航天、导航、机器人等领域得到了广泛应用。

本文将介绍卡尔曼滤波的基本原理。

二、状态方程和观测方程在介绍卡尔曼滤波之前，我们需要先了解两个重要的概念：状态方程和观测方程。

状态方程描述了系统的动态演化规律，通常采用微分方程或差分方程来表示。

观测方程描述了系统输出与状态之间的关系，通常采用线性或非线性函数关系来表示。

三、卡尔曼滤波的基本思想卡尔曼滤波的基本思想是通过对系统状态进行递推估计，不断修正预测值与实际值之间的误差，从而得到更加精确的状态估计结果。

具体来说，卡尔曼滤波将系统状态表示为一个高斯分布，在每个时刻根据观测数据和先验知识更新该高斯分布，并输出当前时刻的最优估计值。

四、离散时间下的卡尔曼滤波离散时间下的卡尔曼滤波是卡尔曼滤波的一种常见形式。

在这种情况下，状态方程和观测方程都采用离散时间模型表示。

假设系统的状态为x(k)，观测值为z(k)，则可以将状态方程和观测方程表示为：x(k+1) = F(k)x(k) + G(k)w(k)z(k) = H(k)x(k) + v(k)其中，F、G、H分别为状态转移矩阵、控制矩阵和观测矩阵，w、v 分别为过程噪声和测量噪声。

五、卡尔曼滤波的递推过程卡尔曼滤波的递推过程包括预测步骤和更新步骤两个部分。

预测步骤用于对系统状态进行预测，更新步骤用于根据观测数据修正预测值。

1. 预测步骤在预测步骤中，我们需要利用上一个时刻的估计值来预测当前时刻的状态。

具体来说，我们需要通过下面两个公式进行计算：x^-(k+1|k) = F(k)x^(k|k)P^-(k+1|k) = F(k)P^(k|k)F(k)^T + Q(k)其中，x^(k|k)和P^(k|k)分别为上一个时刻的状态估计值和状态协方差矩阵，Q为过程噪声的协方差矩阵。

2. 更新步骤在更新步骤中，我们需要利用观测数据来修正预测值。

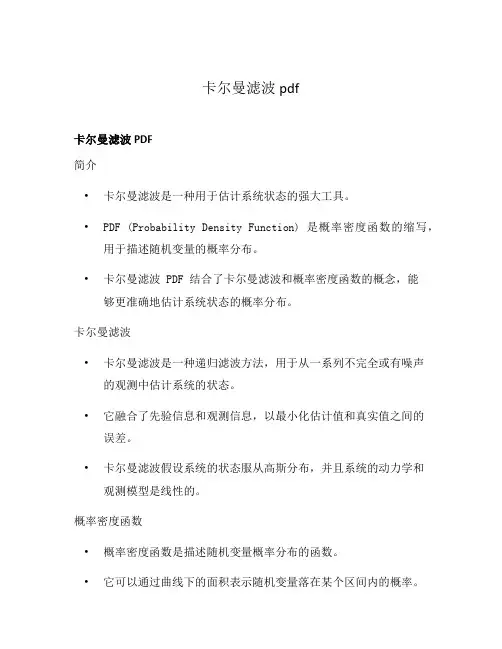

卡尔曼滤波 pdf卡尔曼滤波 PDF简介•卡尔曼滤波是一种用于估计系统状态的强大工具。

•PDF (Probability Density Function) 是概率密度函数的缩写，用于描述随机变量的概率分布。

•卡尔曼滤波 PDF 结合了卡尔曼滤波和概率密度函数的概念，能够更准确地估计系统状态的概率分布。

卡尔曼滤波•卡尔曼滤波是一种递归滤波方法，用于从一系列不完全或有噪声的观测中估计系统的状态。

•它融合了先验信息和观测信息，以最小化估计值和真实值之间的误差。

•卡尔曼滤波假设系统的状态服从高斯分布，并且系统的动力学和观测模型是线性的。

概率密度函数•概率密度函数是描述随机变量概率分布的函数。

•它可以通过曲线下的面积表示随机变量落在某个区间内的概率。

•在卡尔曼滤波中，我们通常使用高斯分布作为概率密度函数。

卡尔曼滤波 PDF•卡尔曼滤波 PDF 是对系统状态的概率分布进行建模。

•它描述了系统状态的可能取值及其相应的概率。

•使用卡尔曼滤波 PDF，可以更准确地估计系统状态，并获得对估计结果的置信度。

应用领域•卡尔曼滤波 PDF 在许多领域都有广泛的应用，包括机器人导航、目标跟踪、信号处理等。

•在机器人导航中，卡尔曼滤波 PDF 可以用于融合多个传感器的数据，估计机器人的位置和姿态。

•在目标跟踪中，卡尔曼滤波 PDF 可以通过不断更新目标状态的概率分布，实现对目标的准确跟踪。

•在信号处理中，卡尔曼滤波 PDF 可以用于去除噪声、估计信号的参数等。

总结•卡尔曼滤波 PDF 是一种强大的工具，可以用于准确估计系统状态的概率分布。

•它将卡尔曼滤波和概率密度函数相结合，能够更好地处理不完全和有噪声的观测数据。

•卡尔曼滤波 PDF 在各个领域都有广泛的应用，并取得了显著的成果。

•卡尔曼滤波 PDF 的优势在于能够提供对估计结果的置信度。

通过计算系统状态的概率分布，我们可以了解估计结果的可靠性。

•卡尔曼滤波 PDF 的算法相对简单而高效。

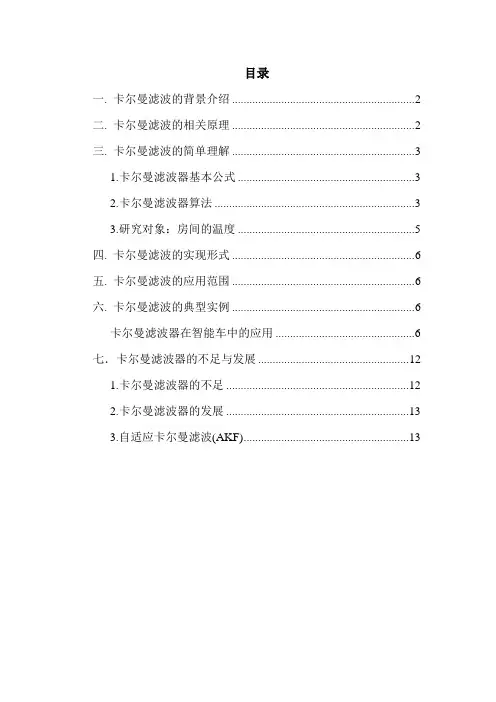

目录一. 卡尔曼滤波的背景介绍 (2)二. 卡尔曼滤波的相关原理 (2)三. 卡尔曼滤波的简单理解 (3)1.卡尔曼滤波器基本公式 (3)2.卡尔曼滤波器算法 (3)3.研究对象：房间的温度 (5)四. 卡尔曼滤波的实现形式 (6)五. 卡尔曼滤波的应用范围 (6)六. 卡尔曼滤波的典型实例 (6)卡尔曼滤波器在智能车中的应用 (6)七．卡尔曼滤波器的不足与发展 (12)1.卡尔曼滤波器的不足 (12)2.卡尔曼滤波器的发展 (13)3.自适应卡尔曼滤波(AKF) (13)一. 卡尔曼滤波的背景介绍Kalman，匈牙利数学家。

1930年出生于匈牙利首都布达佩斯。

1953，1954年于麻省理工学院分别获得电机工程学士及硕士学位。

1957年于哥伦比亚大学获得博士学位。

卡尔曼滤波器源于他的博士论文和1960年发表的论文《A New Approach to Linear Filtering and Prediction Problems》（线性滤波与预测问题的新方法）。

卡尔曼滤波器是一个最优化自回归数据处理算法。

对于解决很大部分的问题，它是最优，效率最高甚至是最有用的。

它的广泛应用已经超过30年，包括机器人导航，控制，传感器数据融合甚至在军事方面的雷达系统以及导弹追踪等等。

近年来更被应用于计算机图像处理，例如头脸识别，图像分割，图像边缘检测等等二. 卡尔曼滤波的相关原理状态估计是卡尔曼滤波的重要组成部分。

一般来说，根据观测数据对随机量进行定量推断就是估计问题，特别是对动态行为的状态估计，它能实现实时运行状态的估计和预测功能。

比如对飞行器状态估计。

状态估计对于了解和控制一个系统具有重要意义，所应用的方法属于统计学中的估计理论。

最常用的是最小二乘估计，线性最小方差估计、最小方差估计、递推最小二乘估计等。

其他如风险准则的贝叶斯估计、最大似然估计、随机逼近等方法也都有应用。

受噪声干扰的状态量是个随机量，不可能测得精确值，但可对它进行一系列观测，并依据一组观测值，按某种统计观点对它进行估计。

卡尔曼滤波原理
卡尔曼滤波是一种用于估计系统状态的递归滤波器。

它可以通过组合系统的测量值和模型的预测值来提供对状态的最优估计。

卡尔曼滤波器首先利用系统的数学模型预测下一个状态，并计算预测值与实际测量值之间的差异。

然后，通过加权这些差异，卡尔曼滤波器可以生成对当前状态的最佳估计。

卡尔曼滤波的核心原理是“最小均方误差”。

它假设系统状态和观测都是高斯分布，然后尝试寻找最小均方误差的估计值。

通过选择合适的权重，卡尔曼滤波器可以在预测值和测量值之间找到一个平衡，从而提供最佳的估计结果。

卡尔曼滤波器由两个主要步骤组成：预测和更新。

在预测步骤中，卡尔曼滤波器使用系统模型和先前的状态估计来预测下一个状态。

然后，在更新步骤中，卡尔曼滤波器将测量值与预测值进行比较，并使用加权平均法来更新状态估计。

通过周期性地重复这两个步骤，卡尔曼滤波器可以连续地提供对系统状态的估计。

卡尔曼滤波器在估计问题中广泛应用，特别是在传感器融合、航空航天和导航系统中。

它能够有效地处理噪声和不确定性，并在给定系统模型和测量信息的情况下提供最优的状态估计。

卡尔曼滤波原理卡尔曼滤波（Kalman Filtering）是一种用于估计、预测和控制的最优滤波方法，由美国籍匈牙利裔数学家卡尔曼（Rudolf E. Kalman）在1960年提出。

卡尔曼滤波是一种递归滤波算法，通过对测量数据和系统模型的融合，可以得到更准确、更可靠的估计结果。

在各种应用领域，如导航、机器人、航空航天、金融等，卡尔曼滤波都被广泛应用。

1. 卡尔曼滤波的基本原理卡尔曼滤波的基本原理是基于状态空间模型，将系统的状态用随机变量来表示。

它假设系统的状态满足线性高斯模型，并通过线性动态方程和线性测量方程描述系统的演化过程和测量过程。

具体而言，卡尔曼滤波算法基于以下两个基本步骤进行：1.1 预测步骤：通过系统的动态方程预测当前时刻的状态，并计算预测的状态协方差矩阵。

预测步骤主要是利用前一时刻的状态和控制输入来预测当前时刻的状态。

1.2 更新步骤：通过系统的测量方程，将预测的状态与实际测量值进行融合，得到最优估计的状态和状态协方差矩阵。

更新步骤主要是利用当前时刻的测量值来修正预测的状态。

通过不断迭代进行预测和更新，可以得到连续时间上的状态估计值，并获得最优的估计结果。

2. 卡尔曼滤波的优势卡尔曼滤波具有以下几个优势：2.1 适用于线性系统与高斯噪声：卡尔曼滤波是一种基于线性高斯模型的滤波方法，对于满足这些条件的系统，卡尔曼滤波能够给出最优的估计结果。

2.2 递归计算：卡尔曼滤波是一种递归滤波算法，可以在每个时刻根据当前的测量值和先前的估计结果进行迭代计算，不需要保存过多的历史数据。

2.3 最优性：卡尔曼滤波可以通过最小均方误差准则，给出能够最优估计系统状态的解。

2.4 实时性：由于卡尔曼滤波的递归计算特性，它可以实时地处理数据，并及时根据新的测量值进行估计。

3. 卡尔曼滤波的应用卡尔曼滤波在多个领域都有广泛的应用，以下是一些典型的应用例子：3.1 导航系统：卡尔曼滤波可以用于导航系统中的位置和速度估计，可以结合地面测量值和惯性测量传感器的数据，提供精确的导航信息。

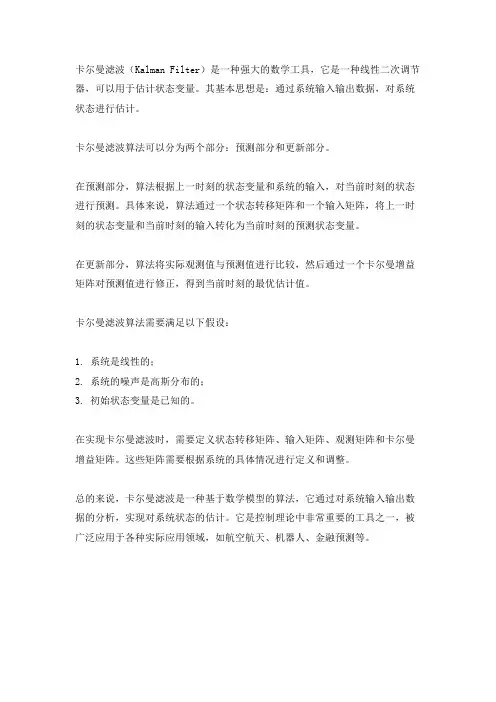

卡尔曼滤波（Kalman Filter）是一种强大的数学工具，它是一种线性二次调节器，可以用于估计状态变量。

其基本思想是：通过系统输入输出数据，对系统状态进行估计。

卡尔曼滤波算法可以分为两个部分：预测部分和更新部分。

在预测部分，算法根据上一时刻的状态变量和系统的输入，对当前时刻的状态进行预测。

具体来说，算法通过一个状态转移矩阵和一个输入矩阵，将上一时刻的状态变量和当前时刻的输入转化为当前时刻的预测状态变量。

在更新部分，算法将实际观测值与预测值进行比较，然后通过一个卡尔曼增益矩阵对预测值进行修正，得到当前时刻的最优估计值。

卡尔曼滤波算法需要满足以下假设：
1. 系统是线性的；
2. 系统的噪声是高斯分布的；
3. 初始状态变量是已知的。

在实现卡尔曼滤波时，需要定义状态转移矩阵、输入矩阵、观测矩阵和卡尔曼增益矩阵。

这些矩阵需要根据系统的具体情况进行定义和调整。

总的来说，卡尔曼滤波是一种基于数学模型的算法，它通过对系统输入输出数据的分析，实现对系统状态的估计。

它是控制理论中非常重要的工具之一，被广泛应用于各种实际应用领域，如航空航天、机器人、金融预测等。

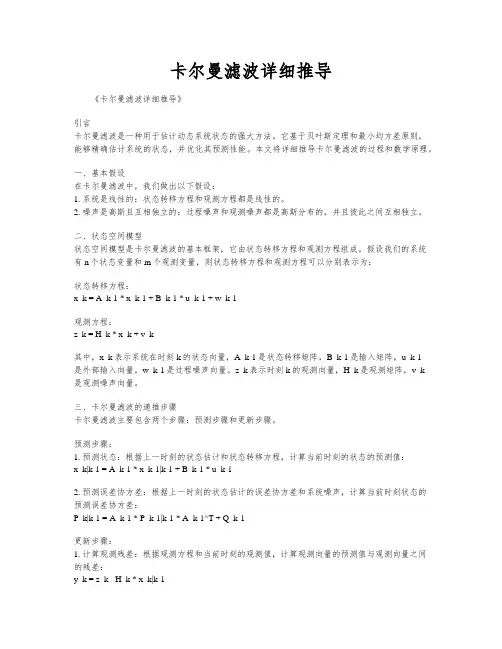

卡尔曼滤波详细推导《卡尔曼滤波详细推导》引言卡尔曼滤波是一种用于估计动态系统状态的强大方法。

它基于贝叶斯定理和最小均方差原则，能够精确估计系统的状态，并优化其预测性能。

本文将详细推导卡尔曼滤波的过程和数学原理。

一、基本假设在卡尔曼滤波中，我们做出以下假设：1. 系统是线性的：状态转移方程和观测方程都是线性的。

2. 噪声是高斯且互相独立的：过程噪声和观测噪声都是高斯分布的，并且彼此之间互相独立。

二、状态空间模型状态空间模型是卡尔曼滤波的基本框架，它由状态转移方程和观测方程组成。

假设我们的系统有n个状态变量和m个观测变量，则状态转移方程和观测方程可以分别表示为：状态转移方程：x_k = A_k-1 * x_k-1 + B_k-1 * u_k-1 + w_k-1观测方程：z_k = H_k * x_k + v_k其中，x_k表示系统在时刻k的状态向量，A_k-1是状态转移矩阵，B_k-1是输入矩阵，u_k-1是外部输入向量，w_k-1是过程噪声向量。

z_k表示时刻k的观测向量，H_k是观测矩阵，v_k是观测噪声向量。

三、卡尔曼滤波的递推步骤卡尔曼滤波主要包含两个步骤：预测步骤和更新步骤。

预测步骤：1. 预测状态：根据上一时刻的状态估计和状态转移方程，计算当前时刻的状态的预测值：x_k|k-1 = A_k-1 * x_k-1|k-1 + B_k-1 * u_k-12. 预测误差协方差：根据上一时刻的状态估计的误差协方差和系统噪声，计算当前时刻状态的预测误差协方差：P_k|k-1 = A_k-1 * P_k-1|k-1 * A_k-1^T + Q_k-1更新步骤：1. 计算观测残差：根据观测方程和当前时刻的观测值，计算观测向量的预测值与观测向量之间的残差：y_k = z_k - H_k * x_k|k-12. 计算预测残差协方差：根据预测误差协方差和观测噪声，计算预测残差的协方差矩阵：S_k = H_k * P_k|k-1 * H_k^T + R_k3. 计算卡尔曼增益：根据预测残差协方差和观测残差，计算卡尔曼增益的矩阵形式：K_k = P_k|k-1 * H_k^T * S_k^-14. 更新状态估计：根据预测状态和卡尔曼增益，计算更新的状态估计：x_k|k = x_k|k-1 + K_k * y_k5. 更新误差协方差：根据卡尔曼增益，计算更新的误差协方差矩阵：P_k|k = (I - K_k * H_k) * P_k|k-1四、卡尔曼滤波的应用卡尔曼滤波广泛应用于各种需要状态估计的领域。

卡尔曼滤波器原理详解卡尔曼滤波器是一种用于估计系统状态的滤波算法，其原理基于状态空间模型和观测模型，并结合最小均方误差准则。

它通过使用系统动态方程和观测值，对系统的状态进行估计和预测，实现对噪声和偏差的最优抑制，从而提高状态估计的精度和稳定性。

1.预测步骤：预测步骤是基于系统的动态方程，利用上一时刻的状态估计和控制输入，预测系统的状态。

预测步骤中，通过状态转移矩阵A将上一时刻的状态估计值x(k-1)预测到当前时刻的状态估计值的先验估计值x'(k)：x'(k)=A*x(k-1)+B*u(k-1)其中，x(k-1)为上一时刻的状态估计值，u(k-1)为控制输入。

预测步骤还要对状态估计值的协方差矩阵P(k-1)进行更新，通过状态转移矩阵A和系统的过程噪声协方差矩阵Q的关系：P'(k)=A*P(k-1)*A'+Q2.更新步骤：更新步骤是基于观测模型，利用当前时刻的观测值和预测的状态估计值，对状态进行校正和更新。

更新步骤中，首先计算观测残差z(k)：z(k)=y(k)-H*x'(k)其中，y(k)为当前时刻的观测值，H为观测模型矩阵。

然后基于观测模型矩阵H、预测的状态估计值x'(k)和状态估计值的协方差矩阵P'(k)，计算卡尔曼增益K(k)：K(k)=P'(k)*H'*(H*P'(k)*H'+R)^(-1)其中，R为观测噪声协方差矩阵。

最后，利用卡尔曼增益对状态估计值进行校正和更新：x(k)=x'(k)+K(k)*z(k)更新步骤还要对状态估计值的协方差矩阵P'(k)进行更新，通过卡尔曼增益K(k)和观测噪声协方差矩阵R的关系：P(k)=(I-K(k)*H)*P'(k)其中，I为单位矩阵。

卡尔曼滤波器的主要优点在于可以根据系统的动态方程和观测模型进行状态估计，对于动态系统和噪声的建模具有一定的灵活性。
