水塔施工方案Revised on November 25, 2020水塔施工方案目录第一章工程概况工程简介陕西北方动力有限责任公司水塔工程位于该公司院内，其为600m3/60m钢筋混凝土倒锥壳水塔，其容量为600m3，有效高度为60m（内存最低水位）。
水塔的水箱外表为花瓣图案，配上细长的筒身，造型美观、结构合理。
整座水塔采用现浇施工工艺，施工场地小，施工简便，工期短、质量可靠，省工省料，施工安全。
倒锥壳水塔主要由钢筋混凝土基础、筒身和水箱三大部分组成。
(1)基础：基础是圆板杯口型现浇钢筋混凝土结构，基础埋置深度为，基础外缘半径为，垫层混凝土100厚。
(2) 筒身为等截面、等壁厚、整体现浇钢筋混凝土结构，筒身顶部标高为39m，筒身外半径为，内半径为，壁厚为，筒身顶部支模现浇环板作水箱支模制作的支承点，筒身纵向两侧每隔米设有园形窗1个，内设有平台、爬梯等。
(3)水箱为倒锥壳整体现浇钢筋混凝土结构。
水箱外部由气窗顶盖、上环梁、正锥壳(水箱上壳)、中环梁、倒锥壳(水箱下壳)及下环梁组合而成。
上壳厚100mm，下壳厚160mm。
下壳壳体角度为45 度。
上壳壳体矢跨比为1:4，顶盖厚60mm，壳体矢跨比为1:5 ，水箱混凝土标号为C30。
设计概况水塔设计容积为600m3，总高度约60m，基本风压m2，水箱顶盖活（雪）荷载m2，支筒内各平台/钢梯荷载m2，人井平台荷载 KN/m2，栏杆水平荷载 KN/m2，施工荷载≤50 KN/m2，抗震设防烈度为6度。
本工程混凝土垫层C15；地坪、室外台阶C20、支筒C25、水箱C60P8、人井及人井平台C30 P8、气窗顶盖C25、支筒内平台C25、雨棚C25，钢筋混凝土独立圆型大悬板杯口基础，钢筋混凝土筒体结构，水箱C60 钢筋混凝土;相对标高±相当于绝对标高。
编制依据《建筑施工高处作业安全技术规范》(JGJ80-91)《建筑工程施工质量验收统一标准》（GB50300－2001）《混凝土结构工程施工质量验收规范》（GB50204－2002）《水塔工程施工及验收规范》（GB50078-2008）（参照）《钢结构工程施工及验收规范》(GB50205-2001)《建筑装饰工程施工及验收规范》 (GB50210-2001)《施工现场临时用电安全技术规范》(JGJ46-2005)《建筑施工安全检查标准》(JGJ59-99)《建筑施工模板安全技术规范》(JGJ162-2008)《钢结构设计规范》（GB50017-2003）我公司施工同类工程的施工经验、施工能力、技术装备状况等编制的。
1.工程概况1.1工程简介该水塔施工图采用标准图集《500m3钢筋混凝土倒锥保温水塔》89S842（六），水塔有效高度40M。
将标准图中有效高度32米水塔支筒加高8米。
标准图中支筒ZTD-32外径不变，壁厚改为250mm，钢筋改为双层配筋（事故水塔结构详见附图）。
水箱下环梁高度0.8M，中环梁高度0.95米，水箱下锥壳壁厚0.18米。
上环梁高1米。
下锥壳外侧采用聚乙烯泡沫塑料保温板保温，内壁采用5层抹灰进行防水处理；上锥壳上侧采用二毡三油防水。
整个水塔施工计划总工期为140天，（2008年3月1日至2008年7月20日）。
1.2工程目标工期目标：保证按照合同工期完工；质量目标：单位工程合格率达到100% ；工序报检一次合格率达到96%以上；工程外观检查合格率达97% 以上；分部、分项检查合格率100%；确保工程质量达到优良。
文明施工目标严格遵守招标文件中有关内部管理临时设施区域以及安全保卫等要求，文明施工，确保项目现场始终处于清洁、安全的状态；交工文件的控制目标实现工程过程交工资料和工程进度同步，工程竣工一个月内向业主移交交工资料1.3工程环境基本风压0.5KN/㎡，地面粗糙度类别为B类场地地震烈度为6度，设计基本地震加速度值为0.05g场地类别为三类，冻土深度为-0.5米施工现场紧靠厂区内砼路，交通便利，同时，现场地下水位较低，勘探报告为-9.81米，而车间基础底标高为-3.5米，利于基础土方施工。
为保证工程的顺利进行项目部在业主指定的场地内建立了临时施工场地及生活区。
现场设立钢筋加工场地及模板制作、堆放场地。
平面布置见平面布置图。
2．施工部署本工程为构筑物事故水塔，其施工过程土建、钢结构、电器照明、防雷接地、供水管道、装饰涂装工程等工程穿插作业，工序要求严格，为更好的完成施工任务，本着先基础后主体、先主体后装饰、先支筒后水箱的整体思路安排其施工工序及施工工艺，施工工序及施工工艺如下：2.1施工工序水塔基础——支筒滑模施工——水箱预制——水箱保温（期间进行水塔的水电管道安装、支筒外装饰、水箱下锥壳装饰施工）——水箱吊装就位——环托梁施工——水箱顶盖施工——水箱内防水顶盖防水保温——其他。
钢筋水塔工程施工方案第一部分：施工前准备一、项目概述随着城市化的快速发展，城市供水系统对水容量和水质的需求也在不断增加。
为了满足城市居民的用水需求，必须建设大型的水池或水塔来存储和供应大量的清洁水。
本文将针对钢筋水塔的施工方案进行详细介绍，并就施工前准备、施工过程、安全防护等方面进行全面阐述。
二、项目背景本工程是一座高耸的钢筋水塔，总高度为30米，储水容量为1000立方米。
水塔的主要结构包括塔身、塔顶、塔底、钢筋框架等。
该项目的建设旨在解决城市供水系统的储水问题，提高供水系统的稳定性和可靠性。
三、施工单位本项目的施工单位为XX建筑工程公司，公司拥有雄厚的技术力量和丰富的施工经验，能够保障施工质量和进度。
四、施工队伍施工人员需具备相关证书和经验，掌握相关的操作技能，特别是对高空作业的施工人员需具备高空作业证和防护装备。
五、技术要求1. 施工单位应按照国家规定的相关标准和规范进行施工，并确保水塔的安全、耐久和可靠使用。
2. 施工单位应制定详细的施工方案和施工工法，并根据实际情况进行调整和优化。
3. 施工单位应对施工过程中的质量、安全、环保等方面进行全面管理。
六、施工前准备1. 施工单位需对施工现场进行认真的勘察和测量，了解环境条件、地质情况、交通状况等。
2. 施工单位需准备好相关资质证件、施工设备、机具和施工材料，并进行验收和入库管理。
3. 施工单位需制定详细的施工计划和施工组织设计，确保施工进度和质量。
第二部分：施工过程一、土地平整和基础施工1. 施工单位需对水塔的基础进行认真的设计和施工，确保基础的承载力和稳定性。
2. 施工单位需进行土方开挖、土石方运输和场地平整工作，为基础施工奠定基础。
3. 施工单位需在基础上进行钢筋混凝土浇筑，确保底部的结构牢固和稳定。
二、塔身结构施工1. 施工单位需在基础上搭建水塔的主体结构，包括塔身和钢筋框架。
2. 施工单位需确保塔身的垂直度和水平度，避免变形和位移现象。
水塔工程施工方案主要包括以下几个方面：工程概况、施工准备、施工工艺及流程、质量保证措施、安全文明施工、环保措施等。
以下是一篇关于水塔工程施工方案的范文，字数超过500字。
一、工程概况本工程为某城市供水公司新建一座水塔，水塔设计高度为50米，地上部分共分为6层，地下部分为1层。
水塔基础采用钢筋混凝土灌注桩基础，主体结构为钢结构和钢筋混凝土结构。
工程内容包括土建工程、钢结构工程、电气工程、给排水工程等。
二、施工准备1. 人员组织：成立项目管理部，负责工程的组织、协调和管理工作。
配备足够的施工人员，并对施工人员进行技术培训和安全教育。
2. 材料准备：根据施工图纸和工程量清单，提前采购所需的建筑材料、构件和设备，并进行检验合格。
3. 施工设备：配置足够的施工设备，如塔吊、施工电梯、混凝土泵、搅拌机、焊接设备等。
4. 施工场地：平整施工场地，清除障碍物，满足施工要求。
5. 技术准备：编制施工组织设计，施工方案，质量、安全、环保等措施，并组织施工图纸会审和技术交底。
三、施工工艺及流程1. 土建工程：（1）基础施工：先进行桩基施工，然后进行基础垫层施工，最后进行基础主体施工。
（2）主体结构施工：按照施工图纸和施工规范，进行钢结构和钢筋混凝土结构的施工。
2. 钢结构工程：（1）钢结构制作：在工厂内进行钢结构的制作，包括钢梁、钢柱、钢梯等。
（2）钢结构安装：采用塔吊和施工电梯将钢结构运输到施工现场，按照施工图纸和施工规范进行安装。
3. 电气工程：（1）电气设备安装：按照施工图纸和施工规范，进行电气设备的安装。
（2）电气线路施工：进行电气线路的敷设，包括电缆桥架、电缆保护管等。
4. 给排水工程：（1）给水管道施工：按照施工图纸和施工规范，进行给水管道的敷设。
（2）排水管道施工：进行排水管道的敷设，包括污水管道、雨水管道等。
四、质量保证措施1. 严格按照施工图纸和施工规范进行施工。
2. 加强施工过程中的质量检查，及时发现和解决问题。
水塔施工方案范文一、方案目的和背景为了解决水源不足和供水压力不稳定的问题，设计建造一座水塔供给水源和维持水压，确保供水的稳定性和可靠性。
本方案将介绍水塔的施工计划、施工过程中的监控和控制措施，以及预防和处理可能出现的施工安全问题。
二、施工计划1.地点选择：在市中心选取一个地势相对较高且交通便利的地点建造水塔。
2.设计评审和图纸制定：与设计师和相关专业人员协商，评审设计方案，制定施工图纸。
3.材料和设备采购：根据设计要求和图纸确定所需的材料和设备，并委托供应商采购。
4.土建施工：进行基础施工和塔体建造，包括土方开挖、地基处理、浇筑混凝土等。
5.钢结构制造和安装：根据设计图纸制造钢结构构件，并在现场进行安装。
6.防水和绝缘处理：施工结束后对水塔进行防水和绝缘处理，确保塔体的密封性和绝缘性。
7.设备安装：安装水泵、管道和阀门等设备，确保水塔的正常运行和供水功能。
8.施工监控和质量验收：在施工过程中进行监控和检查，确保施工质量符合设计要求，并进行相关验收工作。
三、施工过程中的监控和控制措施1.日常安全检查：确保施工现场的安全环境，包括安全通道、安全标志和安全设备的设置等。
2.安全教育培训：对参与施工的工作人员进行安全教育和培训，提高安全意识和应急能力。
3.施工进度控制：制定详细的施工进度计划，并按计划进行监控和控制，确保施工按时完成。
4.施工质量控制：在施工过程中进行质量检查和验收，确保施工质量符合相关标准和要求。
5.安全事故处理：建立应急预案，对可能出现的安全事故进行预防和处理，确保施工过程中的安全。
四、预防和处理可能出现的施工安全问题1.施工现场安全问题：与施工单位合作，制定详细的施工安全计划，包括现场的安全环境、设备的安全使用和应急预案等。
2.施工材料问题：定期检查和测试所使用的材料，确保其符合相关标准和质量要求。
3.施工工艺问题：与设计师和施工单位协商，制定合理的施工工艺和施工方案，确保施工过程中的安全和质量。

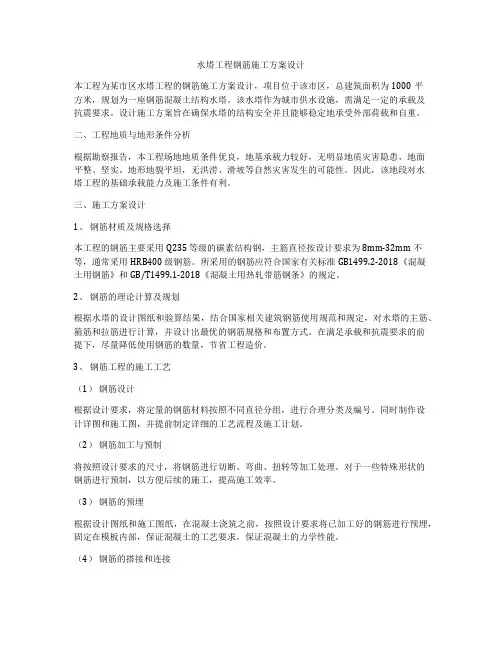

水塔工程钢筋施工方案设计本工程为某市区水塔工程的钢筋施工方案设计，项目位于该市区，总建筑面积为1000平方米，规划为一座钢筋混凝土结构水塔。
该水塔作为城市供水设施，需满足一定的承载及抗震要求。
设计施工方案旨在确保水塔的结构安全并且能够稳定地承受外部荷载和自重。
二、工程地质与地形条件分析根据勘察报告，本工程场地地质条件优良，地基承载力较好，无明显地质灾害隐患，地面平整、坚实。
地形地貌平坦，无洪涝、滑坡等自然灾害发生的可能性。
因此，该地段对水塔工程的基础承载能力及施工条件有利。
三、施工方案设计1、钢筋材质及规格选择本工程的钢筋主要采用Q235 等级的碳素结构钢，主筋直径按设计要求为8mm-32mm不等，通常采用HRB400 级钢筋。
所采用的钢筋应符合国家有关标准GB1499.2-2018《混凝土用钢筋》和GB/T1499.1-2018《混凝土用热轧带筋钢条》的规定。
2、钢筋的理论计算及规划根据水塔的设计图纸和验算结果，结合国家相关建筑钢筋使用规范和规定，对水塔的主筋、箍筋和拉筋进行计算，并设计出最优的钢筋规格和布置方式。
在满足承载和抗震要求的前提下，尽量降低使用钢筋的数量，节省工程造价。
3、钢筋工程的施工工艺（1）钢筋设计根据设计要求，将定量的钢筋材料按照不同直径分组，进行合理分类及编号。
同时制作设计详图和施工图，并提前制定详细的工艺流程及施工计划。
（2）钢筋加工与预制将按照设计要求的尺寸，将钢筋进行切断、弯曲、扭转等加工处理。
对于一些特殊形状的钢筋进行预制，以方便后续的施工，提高施工效率。
（3）钢筋的预埋根据设计图纸和施工图纸，在混凝土浇筑之前，按照设计要求将已加工好的钢筋进行预埋，固定在模板内部，保证混凝土的工艺要求，保证混凝土的力学性能。
（4）钢筋的搭接和连接在施工中，对于各种规格和尺寸的钢筋，要严格按照设计要求进行搭接和连接，确保连接牢固，不易发生断裂或脱焊情况。
4、钢筋工程质量检验施工中，应对每一道工序进行严格的质量检验，包括钢筋的规格尺寸、弯曲角度、纵横向的搭接等，确保施工过程中的钢筋质量符合设计要求，达到预期效果。
一、施工方案(一)、工程概况(二)、施工部署二、施工现场平面布置三、工程质量保证体系及措施四、关键部位的施工工艺方案措施五、施工力量计划及布置六、保证安全施工措施七、现场文明施工措施八、季节性施工技术措施九、施工进度计划及保证措施十、主要材料、构件用量表十一、主要机具使用表十二、生产组织机构十三、施工进度计划表十四、施工现场总平面布置图本工程为新建1座水塔(容量 100m3),2 个蓄水池(容量1 00m3 ／个) 和 3 口水井(出水量 80 吨／个)。
水塔容量为 1 00m 3 ,高度为 19.68M 钢筋混凝土倒锥壳水塔，其容量为 1 00立方米,有效高度为 15 米(内存最低水位)。
整座水塔采用现浇施工工艺，施工场地要求小，施工简便, 工期短、质量可靠，省工省料 ,施工安全。
倒锥壳水塔主要由钢筋混凝土基础，筒身和水柜三大部份组成。
(1)基础：基础为圆形板式钢筋混凝土结构,基础埋深 2. 6米，底板外缘半径 4 米，砼标号 C30。
( 2) 筒身为等截面筒体现浇钢筋混凝土结构，直径为 240 0mm，壁厚为 1 80 mm, 筒身纵向两侧每隔 2.5 米设有园形窗1个,内设有平台、爬梯等。
砼标号 C35；C40。
(3)水柜为倒锥壳整体现浇钢筋混凝土结构。
水柜外部由气窗顶盖、上环梁、正锥壳(水柜上壳)、中环梁、倒锥壳(水柜下壳)及下环梁组合而成。
水柜上面外缘直径为 8 9 0 0 mm，上壳厚 120mm，下壳厚 2 50 m m。
下壳壳体角度为 45 度。
上壳壳体矢跨比为 1：4,顶盖厚 80 mm,壳体矢跨比为 1：5 ，水柜混凝土标号为 C30。
1、施工管理目标①施工部署的原则是：实行项目法管理，积极开辟、引进、采用新技术、新工艺、新材料、新设备。
精心操作 ,优质、高速、低耗、安全、文明完成本工程施工。
②质量目标：积极推行质量体系管理，实行质量终身负责制，确保该工程质量达到优良工程标准。

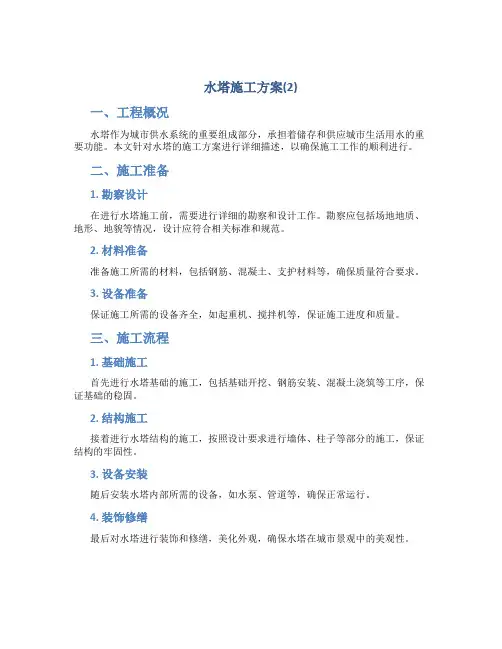

水塔施工方案(2)
一、工程概况
水塔作为城市供水系统的重要组成部分，承担着储存和供应城市生活用水的重要功能。
本文针对水塔的施工方案进行详细描述，以确保施工工作的顺利进行。
二、施工准备
1. 勘察设计
在进行水塔施工前，需要进行详细的勘察和设计工作。
勘察应包括场地地质、地形、地貌等情况，设计应符合相关标准和规范。
2. 材料准备
准备施工所需的材料，包括钢筋、混凝土、支护材料等，确保质量符合要求。
3. 设备准备
保证施工所需的设备齐全，如起重机、搅拌机等，保证施工进度和质量。
三、施工流程
1. 基础施工
首先进行水塔基础的施工，包括基础开挖、钢筋安装、混凝土浇筑等工序，保证基础的稳固。
2. 结构施工
接着进行水塔结构的施工，按照设计要求进行墙体、柱子等部分的施工，保证结构的牢固性。
3. 设备安装
随后安装水塔内部所需的设备，如水泵、管道等，确保正常运行。
4. 装饰修缮
最后对水塔进行装饰和修缮，美化外观，确保水塔在城市景观中的美观性。
四、质量控制
在整个施工过程中，严格按照相关标准和规范进行施工，实行全程监督，确保施工质量。
五、安全保障
施工期间严格遵守安全操作规程，保证工地安全，确保施工人员和周围居民的安全。
六、项目竣工
水塔施工完成后，进行验收，确保水塔符合设计要求和相关标准，可以投入使用。
七、总结
本文详细描述了水塔的施工方案，包括施工准备、施工流程、质量控制、安全保障等内容，希望能对水塔施工工作提供参考。
一、工程概况本工程为某市新建的市政给水工程，建设一座柱式水塔，用于储存和调节供水系统中的水量。
水塔位于市区边缘，占地面积约1000平方米，总高度约30米。
水塔采用钢筋混凝土结构，分为基础、塔身、水柜三部分。
本方案旨在确保水塔施工质量，确保工程安全、高效、按时完成。
二、施工准备1. 技术准备（1）组织技术人员对水塔设计图纸进行详细审查，确保施工方案符合设计要求。
（2）组织施工人员对施工图纸进行学习，掌握施工工艺和质量标准。
2. 材料准备（1）钢筋：选用符合国家标准的HRB400级钢筋，确保钢筋质量。
（2）水泥：选用42.5级普通硅酸盐水泥，确保水泥质量。
（3）砂、石：选用符合国家标准的粗砂、中砂，碎石粒径不大于40mm。
（4）外加剂：选用高效减水剂，提高混凝土的强度和耐久性。
3. 机械设备准备（1）搅拌机：用于混凝土的搅拌。
（2）塔吊：用于塔身和材料的吊装。
（3）泵车：用于混凝土的输送。
（4）钢筋加工设备：用于钢筋的加工和绑扎。
三、施工工艺1. 基础施工（1）开挖基槽，确保槽底平整，满足设计要求。
（2）铺设垫层，保证垫层厚度和密实度。
（3）浇筑基础混凝土，确保混凝土质量。
（4）进行基础验收，合格后方可进行下一道工序。
2. 塔身施工（1）绑扎钢筋，确保钢筋间距、形状和数量符合设计要求。
（2）浇筑塔身混凝土，采用分层浇筑、振捣密实。
（3）安装模板，确保模板支撑牢固、严密。
（4）进行塔身验收，合格后方可进行水柜施工。
3. 水柜施工（1）制作水柜，确保水柜形状、尺寸和材质符合设计要求。
（2）安装水柜，确保水柜安装位置准确、稳固。
（3）进行满水试验，确保水柜无渗漏。
（4）安装保温层，确保保温效果。
（5）进行水柜验收，合格后方可进行下一道工序。
四、质量控制1. 施工过程中，严格按照设计要求和施工规范进行施工。
2. 加强原材料的质量控制，确保原材料符合国家标准。
3. 严格控制混凝土配合比，确保混凝土质量。
4. 加强施工过程中的质量检查，发现问题及时整改。
本工程为某水上钢结构建筑，位于我国某大型水库内，建筑物为二层结构，占地面积约1000平方米。
建筑主体采用钢结构，包括柱、梁、板、屋面等构件。
为确保工程顺利进行，特制定本水上钢结构安装施工方案。
二、编制依据1. 国家现行相关法规、规范和标准；2. 工程设计文件及施工图纸；3. 施工现场实际情况；4. 施工单位资质及设备能力。
三、施工准备1. 技术准备：编制施工组织设计，明确施工工艺、施工顺序及质量要求；2. 现场测量准备：对施工区域进行测量放线，确定建筑物位置及尺寸；3. 机具和物资准备：准备吊装设备、测量仪器、焊接设备、紧固件等；4. 劳动力准备：组织施工队伍，明确分工及职责；5. 季节性施工准备：针对水上施工特点，做好防滑、防冻、防腐蚀等措施。
四、施工方法及技术措施1. 钢结构构件制作：在陆地上进行钢构件制作，确保构件质量符合设计要求；2. 钢结构构件运输：采用浮吊将构件运输至施工现场；3. 钢结构构件吊装：（1）柱子吊装：采用三点吊装法，确保柱子垂直度；（2）梁、板吊装：采用两点吊装法，确保梁、板水平度；（3）屋面系统吊装：采用整层退装法，提高施工效率；4. 钢结构连接：采用高强螺栓、焊接等方法连接构件；5. 钢结构防腐：对构件表面进行防腐处理，延长使用寿命；6. 钢结构防火：对构件进行防火涂料施工，提高防火性能。
五、施工进度计划1. 施工准备阶段：1个月；2. 钢结构构件制作：2个月；3. 钢结构构件运输及吊装：1个月；4. 钢结构连接及防腐防火：1个月；5. 工程验收：1个月。
六、安全措施1. 施工现场设置安全警示标志，明确安全注意事项；2. 施工人员配备安全帽、安全带等防护用品；3. 吊装作业时，确保吊装设备安全可靠，吊装人员操作熟练；4. 防止触电、火灾等事故发生；5. 针对水上施工特点，做好防滑、防冻、防腐蚀等措施。
七、质量控制1. 严格控制材料质量，确保构件质量符合设计要求；2. 严格把控施工工艺，确保构件连接牢固；3. 加强施工过程中的质量检查，及时发现并解决问题；4. 完成工程后，进行验收，确保工程质量达到预期目标。
钢结构水塔安装施工方案目录第一章、工程概况 (1)第二章、准备工作 (1)第一节、钢结构水塔基础 (1)第二节、构件运输 (1)第三节、构件的堆放 (1)第四节、定位轴线、水准点的复测 (2)第五节、构件的标注 (2)第六节、起重机械 (2)第七节、吊装前对构件的保护 (3)第三章、安装施工方法 (4)第一节、钢柱吊装 (4)第二节、钢梁吊装 (5)第三节、水箱压型钢板的吊装 (5)第四节、手拉葫芦（倒链）的使用 (5)第四章、测量校正 (6)第五章、钢构件的焊接 (8)第六章、检查和验收 (9)第七章、安全技术要点 (10)钢结构水塔安装施工方案第一章、工程概况本工程为XXXXX，供水水塔采用钢结构水塔，现场拼装。
水塔轴线尺寸为9m9m，水箱尺寸为长宽高=12m12m5m。
水塔总设计高度21.48m。
本方案即为该钢结构水塔的安装施工方案。
本工程钢结构安装的主要构件有钢柱HW300X300(Q345)、主钢梁HN700X300、水箱底次钢梁HN400X200、水箱不锈钢压型钢板、柱间斜支撑角钢2L125x8(Q235)、水平支撑角钢2L90x6(Q235)和2L100x6(Q235)、钢爬梯等。
第二章、准备工作第一节、钢结构水塔基础已经按照设计图纸完成钢结构水塔基础，且强度满足安装水塔的要求。
由于前期地脚螺栓未能及时进场，为了不耽误水塔整个混凝土基础浇筑，项目部采取措施，在预埋螺栓处偏位埋置25二级钢筋，并留置长宽均为20cm、深60cm的预留洞口，螺栓到场后即可焊接在预埋钢筋上，并采用膨胀细石混凝土灌填密实，保证螺栓与基础的连接强度符合要求。
第二节、构件的运输(1)、在装卸、运输过程应尽量保护构件，避免构件在运输过程中受到损坏。
(2)、对一些次要构件如压型钢板、支撑、角隅撑等由于刚度较小、数量较多，在运输过程中应进行打包，严禁散装，造成发运的混乱和构件变形。
(3)、运输的构件必须按照吊装要求程序进行发运，尽量考虑配套供应，确保现场顺利吊装。
⑷、构件应对称放置在运输车辆上，装卸车时应对称操作，确保车身和车上构件的固定。
(5)、次要构件和主要构件一起装车运输，不应在次要构件上堆放重型构件，以免造成构件的受压变形。
(6)、构件运输过程中应放置垫木，在用钢丝绳固定时应做好构件四角保护工作，防止构件变形和刻断钢丝绳，对不稳定构件应采用支架稳定。
第三节、构件的堆放(1)、构件堆放场地应平整，场基坚实，无杂草，无积水。
(2)、构件堆放应使用垫木，垫木必须上下对齐，每堆构件堆放高度应视构件的情况分别掌握，一般和次要构件不宜超过1m，重型和大型主要构件采用单层堆放。
(3)、每堆构件与构件之间，应留出一定的距离（一般为2m）。
(4)、如现场场地允许，构件可按吊装顺序及安装位置，在保证起重机械及运输车辆行走通畅的情况下，按各种型号分别堆放于吊装位置附近。
(5)、构件编号宜放置在两端醒目处，以便于吊装时构件的查找。
第四节、定位轴线及水准点的复测(1)、对前期施工完成的混凝土基础，要校正轴线及各螺栓位置，做好记录，对定位轴线进行标记，并做好保护。
(2)、根据现场的水准点，用水准仪进行闭合测量，并将水准点测设到附近建筑物不宜损坏的地方，也可测设到建筑物内部，但要保持视线畅通，同时应加以保护。
第五节、构件标注吊装前对钢构件做好中心线，标高线的标注，对不对称的构件还应标注安装方向，对大型构件应标注出重心和吊点，标注可采用不同于构件涂装涂料颜色的油漆作标记，做到清楚、准确、醒目。
第六节、起重机械本工程采用挖掘机作为起重机械，装载机配合挖掘机吊装前应检查机械工作状态是否正常，对挖掘机进行焊接吊钩等必要的改装。
挖掘机就位场地要求平整坚实，有足够的回转半径。
装载机也要进行必要的改装，以利于构建的运输和起吊。
吊装脚手架平台由于挖掘机吊臂较短，现场需要搭设脚手架平台配合吊装。
脚手架根据吊装进度逐层加高，并且在吊臂不足的地方设置手拉葫芦提升钢构件。
脚手架为满堂支撑架，在现场只有500根架管，材料略显不足的情况下，考虑到脚手架的承重和稳定性，经过多次讨论研究。
决定在每根拟吊装的钢柱四周一米处设置4根立杆，共计36根立杆，最后由水平杆连成统一的整体，并加设必要的剪刀撑加强架体的稳定性，如图：在水箱及钢爬梯等挑出部分，采用6m架管斜撑挑出，然后搭设平台，见下图。
第七节、吊装时对构件的保护吊装时如不采用焊接吊耳，在构件本身用钢丝绳绑扎时对构件及钢丝绳进行保护：(1)、在构件四角做包角（用模板包构件边角）以防止钢丝绳刻断。
(2)、在绑扎点处为防止工字型或H形钢柱局部挤压破坏，可加一加强胫板，吊装各构柱，绑扎点处支撑杆。
（3）、吊装钢板时，为防止钢板变形，宜制作钢筋篮装好后再吊装。
第三章、安装施工方法第一节、钢柱的吊装(1)、吊点的选择吊点位置及吊点的数量，根据钢柱的形状、断面、长度、重量、吊机的起重性能等具体情况确定。
一般钢柱弹性较好，吊点采用一点起吊，吊耳放置在柱顶处，柱身垂直、易于对线校正，对线校正。
由于通过柱的重心位置，受到起重臂的长度限制，吊点也可设置在柱的1/3处，吊点斜吊，由于钢柱倾斜，但对线校正比较困难。
对于长细钢柱，为防止钢柱变形，可采用二点或三点起吊。
(2)、起吊方法：根据起重设备和现场条件确定，采用单机或双机吊装。
A、旋转法钢柱运输到现场，起重机边起钩边回转边使柱子绕柱脚旋转而将钢柱吊起。
(注：起吊时应在柱脚下面放置垫木，以防止与地面发生摩擦,同时保证吊点、柱脚基础同在起重机吊杆回旋的圆弧上)B、滑行法单机或双机抬吊钢柱起重机只起钩，使钢柱柱脚滑行而将钢柱吊起方法，在钢柱与地面之间铺设滑行道。
第二节、钢梁的吊装(1)、吊点的选择钢梁的吊装主要采用手拉葫芦吊装。
在吊装前应前仔细计算钢梁的重心，并在构件上作出明确的标注，吊装时吊点的选择应保证吊钩与构件的中心线在同一铅垂线上。
对于跨度大的梁，由于侧向刚度小，腹板宽厚比大的构件，防止构件扭曲和损坏。
(2)、钢梁的吊装梁的特点是跨度大（即构件长）侧向刚度很小，为了确保质量、安全、提高生产效率，减少劳动强度，根据现场条件和起重设备能力，最大限度地扩大地面拼装工作量，将地面组装好的钢梁吊起就位，并与柱连接。
第三节、水箱压型钢板吊装钢板的特点是刚度小重量较轻，起吊时为防止变形，应几片同时放进预先制作好的钢筋篮，再吊装。
采用滑轮葫芦将钢筋篮吊送至物料平台。
第四节、手拉葫芦（倒链）的使用本工程由于挖掘机吊臂的不足，钢梁、钢板等上部构件主要依靠手拉葫芦吊运。
依据图纸设计，水塔钢结构最大构件为三根主钢梁，每根重约1.1吨，设计搭设的脚手架平台受力能满足要求。
吊装前检查搭设的脚手架平台搭设是否平稳，此外，应注意手拉葫芦的正确使用，如下：倒链（手拉葫芦）的使用规则及维护方法：1.严禁超载使用。
2.严禁用人力以外的其他动力操作。
3.在使用前须确认机件完好无损，传动部分及起重链条润滑良好，空转情况正常。
4.起吊前检查上下吊钩是否挂牢。
严禁重物吊在尖端等错误操作。
起重链条应垂直悬挂，不得有错扭的链环，双行链的下吊钩架不得翻转。
5.操作者应站在与手链轮同一平面内拽动手链条，使手链轮沿顺时针方向旋转，即可使重物上升；反向拽动手链条，中午即可缓缓下降。
6.在起吊重物时，严禁人员在重物下做任何工作或行走，以免发生人身事故。
7.在起吊过程中，无论重物上升或下降，拽动手链条时，用力应均匀和缓，不要用力过猛，以免手链条跳动或卡环。
8.操作者如发现手拉力大于正常拉力时，应立即停止使用。
9.使用完毕应将葫芦清理干净并涂上防锈油脂，存放在干燥地方。
10.维护和检修应由较熟悉葫芦机构者进行，防止不懂本机性能原理者随意拆装。
11.葫芦经过清洗维修，应进行空载试验，确认工作正常，制动可靠时，才能交付使用。
12.制动器的摩擦表面必须保持干净。
制动器部分应经常检查，防止制动失灵，发生中物自坠现象。
使用倒链的安全要求（1）使用前检查吊钩、链条、轮轴、链盘，如有锈蚀、裂纹、损伤、传动部分不灵活应严禁使用。
（2）使用时，倒松链条挂好起吊物件，慢慢拉动牵引链条，待起重链条受力后，再检查齿轮啮合，以及自锁装置的工作状态，确认无误方可继续作业。
（3）使用中起重量不得超过其额定起重量，在-10℃以下，不得超过其额定起重量的一半。
（4）拉动链条时．应均匀和缓，并应与链轮盘方向一致，不得斜向曳动，以防跳链、掉槽、卡链现象发生。
（5）倒链起重量不明或起吊物体的重量不详时，只要一人能拉动链条就可继续工作，如一人拉不动，应查明原因，严禁两人或多人一齐猛拉，以防发生事故。
（6）齿轮部分应经常加油润滑，棘爪、棘爪弹簧和棘轮应经常检查．以防止制动失灵，吊运构件时自坠伤人损物。
（7）倒链使用完后应拆卸清洗干净，重新上好润滑油，安装好送库房套上塑料罩，挂好妥善保存。
第四章、测量校正1、柱基标高调整根据钢柱的实际长度、柱底的平整度和柱顶的标高来决定基础标高的调整数值。
具体做法如下：在钢柱安装前，在柱底板下的地脚螺栓上加一个调整螺栓，用水准仪将螺母上表面的标高调整到柱底板标高齐平，安装上钢柱后，根据柱顶部与设计标高的差值，利用柱底板下的螺母来调整钢柱的标高，柱子底板下面的空隙用膨胀细石混凝土二次灌浆填实。
2、纵横十字线的对准在钢柱安装前，用经纬仪在基础上面将纵横十字线划出，同时在钢柱柱身的四个面标出钢柱的中心线。
在钢柱安装时，起重机不脱钩的情况下，慢慢下落钢柱，使钢柱三个面的中心线与基础上划出的纵横十字线对准，尽量做到线线相交，由于柱底板螺孔与预埋螺栓有一定的偏差，一般设计时考虑柱底板螺孔稍大（1mm左右），如果在设计考虑的范围内仍然调整不到位，可对柱底板进行绞刀扩孔，同时上面压盖板用电焊固定。
3、柱身垂直度的校正在钢柱的纵横十字线的延长线上架设经纬仪，进行垂直度测量，通过调整钢柱底板下面的调整螺母来校正钢柱的垂直度，校正完毕后，松开缆风绳不受力，再进行复校调整，调整后将螺母拧紧。
（注：调整螺母时，要保证其中一颗螺母不动）4、钢梁的校正钢梁的校正主要包括标高调整，纵横轴线和垂直度调整。
(1)、标高调整当一跨即梁全部吊装完毕后，在安装好的钢柱上用水准仪（精度在±3mm/Km）抄测标高，用钢尺进行每梁两端高程的引测，校正。
(2)、纵横十字线的校正柱子安装完后，及时将柱间支撑安装好形成排架，首先要用经纬仪在柱子纵向侧端部从柱基控制轴线引到钢柱顶部，定出轴线距离钢梁梁中心线的距离，逐根钢梁梁端部调整到位，可用千斤顶或手拉葫芦进行轴线位移。
第五章、钢构件的焊接钢结构构件吊装就位后，由水塔钢结构供应商派来的技术人员进行焊接，焊接人员要持证上岗，服从现场统一指挥，并且焊接满足如下标准：1.HW300X300钢柱与柱顶40mm厚钢板间采用角焊缝接触满焊，焊缝高度12mm。
