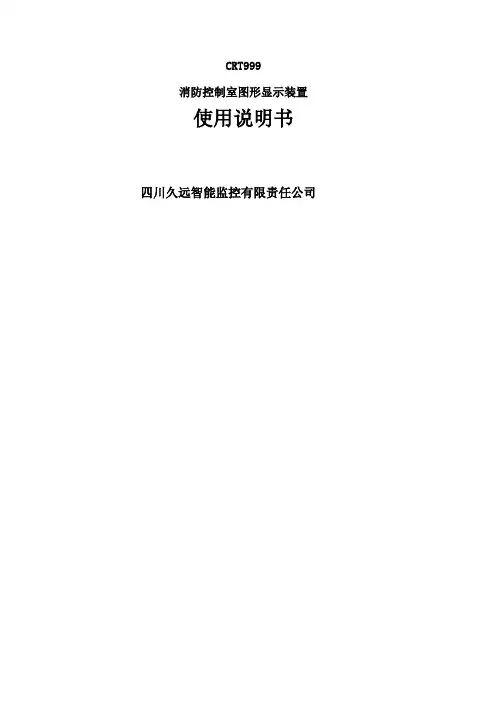

CRT999消防控制室图形显示装置使用说明书四川久远智能监控有限责任公司目录第一章产品功能第二章外形及安装尺寸..................................... 第三章技术指标........................................... 第四章如何使用........................................... 第五章消防控制室图形显示装置功能.........................5.1 主界面............................................5.2 消防控制室图形显示装置正常工作....................5.2.1 消防控制室图形显示装置火警监控 ..................5.2.2 消防控制室图形显示装置联动监控 ..................5.2.3 消防控制室图形显示装置监管监控 ..................5.2.4 消防控制室图形显示装置故障监控 ..................5.2.5 消防控制室图形显示装置反馈功能 ..................5.2.6 消防控制室图形显示装置屏蔽功能 .................. 第六章操作员管理......................................... 第七章信息编辑........................................... 第八章系统设置........................................... 第九章模拟报警........................................... 第十章统计查询........................................... 第十一章信息查询.........................................第十二章故障现象与排除................................... 第十三章保养维修........................................ 读者须知：（1）本说明书涉及到的部分插图，仅仅是为了说明相关功能所需，具体以实际项目为准。

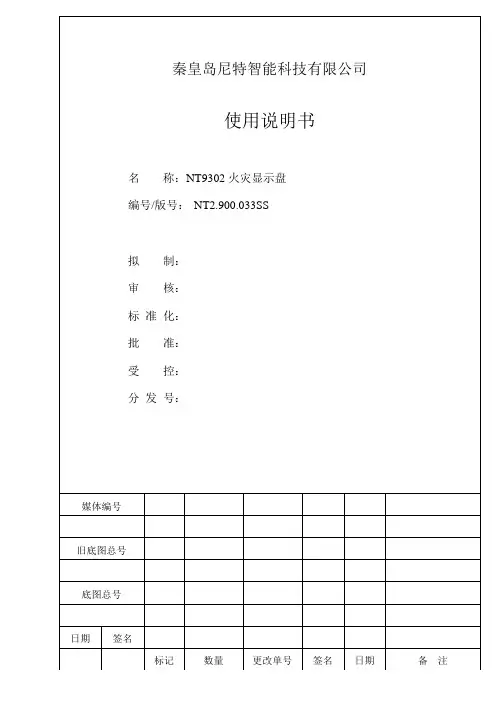

一、概述NT9302火灾显示盘一种可用于楼层或独立防火区内的火灾报警显示装置。
当建筑物内发生火灾后，消防控制中心的控制器产生报警，同时把报警信号传输到失火区域的火灾显示盘上，火灾显示盘液晶屏显示报警编号、类型及注释信息并发出报警声响，以通知失火区域的人员。
二、技术特征1、工作电压：总线电压：DC18V~28V2、工作电流：总线监视电流≤2mA 总线报警电流≤5mA3、指示灯：电源指示灯：绿色，总线电源正常时常亮消音指示灯：绿色，人工确认火情后常亮巡检指示灯：绿色，正常通信正常时巡检灯闪亮火警指示灯：红色，收到火警信息后常亮4、编码方式：电子编码，占用一个总线编码点，编码范围在1～252之间任意设定5、线制：二线制，与控制器无极性二线制连接6、输出音响：在其正前方1m处为65~85dB（A计权）7、显示器件：液晶8、使用环境：温度：0℃～40℃，相对湿度≤95%，不结露9、外形尺寸：190mm×130mm×34mm10、壳体材料及颜色：ABS，白色11、执行标准：GB 17429—2011三、结构特征与工作原理1、产品为插拔式结构，外形示意图如下：图1 外形示意图2、工作原理：采用总线为单片机和液晶供电，与火灾报警控制器通讯。
当收到控制器传来的火警信息后，火灾显示盘会根据不同的模式范围来存储、显示火警信息，并启动灯控制和声响输出。
四、安装与调试1、安装前应首先检查外壳是否完好无损，产品标识是否齐全。
2、首先将火灾显示盘外装饰框与主体拔开，将火灾显示盘主体用两只M4自攻螺丝固定在86H50标准预埋接线盒上，然后按端子标注接线。
最后将火灾显示盘外装饰框扣在对应主体上。
3、主体端子示意图如下图所示：图2 端子示意图端子说明：B1、B2接火灾报警控制器总线，无极性。
4、布线要求：总线宜选用截面积不小于1.0mm2双色双绞阻燃或阻燃耐火电线电缆。
注意事项：（1）安装设备时，请切断电源并确认已安装牢靠且接线准确无误。

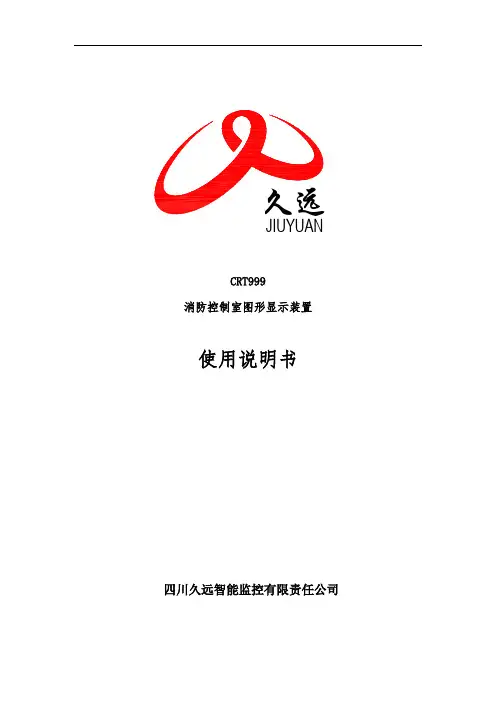

JIUYUANCRT999消防控制室图形显示装置使用说明书四川久远智能监控有限责任公司目录第一章产品功能 (1)第二章外形及安装尺寸 (2)第三章技术指标 (3)第四章如何使用 (4)第五章消防控制室图形显示装置功能 (5)5.1 主界面 (5)5.2 消防控制室图形显示装置正常工作 (6)5.2.1 消防控制室图形显示装置火警监控 (7)5.2.2 消防控制室图形显示装置联动监控 (7)5.2.3 消防控制室图形显示装置监管监控 (8)5.2.4 消防控制室图形显示装置故障监控 (8)5.2.5 消防控制室图形显示装置反馈功能 (9)5.2.6 消防控制室图形显示装置屏蔽功能 (9)第六章操作员管理 (10)第七章信息编辑 (12)第八章系统设置 (17)第九章模拟报警 (19)第十章统计查询 (20)第十一章信息查询 (23)第十二章故障现象与排除 (26)第十三章保养维修 (27)读者须知：（1）本说明书涉及到的部分插图，仅仅是为了说明相关功能所需，具体以实际项目为准。
（2）用户所有待导入消防控制室图形显示装置的数据（包括excel 表格、word文档、PDF文件等），请确保数据为非保护或非只读模式，以免操作失败。
（3）正常使用本系统软件，必须插上加密狗。
第一章产品功能1、消防控制室图形显示装置采用中文标注和中文界面；接通电源后直接进入操作界面；界面关闭时电源自动关闭。
2、消防控制室图形显示装置采用红色指示报警、联动、反馈、监管状态，黄色指示故障、屏蔽状态。
3、消防控制室图形显示装置可以接收火灾报警控制器发出的火灾报警信号或联动控制信号，并能在3s进入火灾报警或联动状态，并分别以图表形式显示相应报警信息。
4、消防控制室图形显示装置可以实时查询并显示监视区域中监控对象系统各个消防设备的物理地址、注释信息及其对应的实时状态信息。
5、消防控制室图形显示装置可以实时监视并显示与控制器通信的工作状态。
JIUYUANCRT999消防控制室图形显示装置使用说明书四川久远智能监控有限责任公司目录第一章产品功能 (1)第二章外形及安装尺寸 (2)第三章技术指标 (3)第四章如何使用 (4)第五章消防控制室图形显示装置功能 (5)5.1 主界面 (5)5.2 消防控制室图形显示装置正常工作 (6)5.2.1 消防控制室图形显示装置火警监控 (7)5.2.2 消防控制室图形显示装置联动监控 (7)5.2.3 消防控制室图形显示装置监管监控 (8)5.2.4 消防控制室图形显示装置故障监控 (8)5.2.5 消防控制室图形显示装置反馈功能 (9)5.2.6 消防控制室图形显示装置屏蔽功能 (9)第六章操作员管理 (10)第七章信息编辑 (12)第八章系统设置 (17)第九章模拟报警 (19)第十章统计查询 (20)第十一章信息查询 (23)第十二章故障现象与排除 (26)第十三章保养维修 (27)读者须知：（1）本说明书涉及到的部分插图，仅仅是为了说明相关功能所需，具体以实际项目为准。
（2）用户所有待导入消防控制室图形显示装置的数据（包括excel 表格、word文档、PDF文件等），请确保数据为非保护或非只读模式，以免操作失败。
（3）正常使用本系统软件，必须插上加密狗。
第一章产品功能1、消防控制室图形显示装置采用中文标注和中文界面；接通电源后直接进入操作界面；界面关闭时电源自动关闭。
2、消防控制室图形显示装置采用红色指示报警、联动、反馈、监管状态，黄色指示故障、屏蔽状态。
3、消防控制室图形显示装置可以接收火灾报警控制器发出的火灾报警信号或联动控制信号，并能在3s进入火灾报警或联动状态，并分别以图表形式显示相应报警信息。
4、消防控制室图形显示装置可以实时查询并显示监视区域中监控对象系统各个消防设备的物理地址、注释信息及其对应的实时状态信息。
5、消防控制室图形显示装置可以实时监视并显示与控制器通信的工作状态。

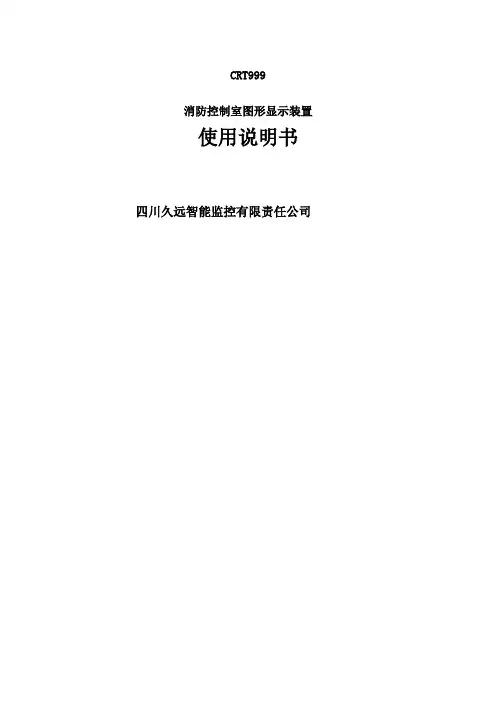

CRT999消防控制室图形显示装置使用说明书四川久远智能监控有限责任公司目录第一章产品功能 ........................................................... 第二章外形及安装尺寸 ..................................................... 第三章技术指标........................................................... 第四章如何使用........................................................... 第五章消防控制室图形显示装置功能 .........................................5.1 主界面 ............................................................5.2 消防控制室图形显示装置正常工作 ....................................5.2.1 消防控制室图形显示装置火警监控 ..................................5.2.2 消防控制室图形显示装置联动监控 ..................................5.2.3 消防控制室图形显示装置监管监控 ..................................5.2.4 消防控制室图形显示装置故障监控 ..................................5.2.5 消防控制室图形显示装置反馈功能 ..................................5.2.6 消防控制室图形显示装置屏蔽功能 .................................. 第六章操作员管理 ......................................................... 第七章信息编辑........................................................... 第八章系统设置........................................................... 第九章模拟报警........................................................... 第十章统计查询........................................................... 第十一章信息查询 ......................................................... 第十二章故障现象与排除 ................................................... 第十三章保养维修 ........................................................ 读者须知：（1）本说明书涉及到的部分插图，仅仅是为了说明相关功能所需，具体以实际项目为准。
消防控制室图形显示装置图形显示装置使用说明书VDocument serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】CRT999消防控制室图形显示装置使用说明书四川久远智能监控有限责任公司目录读者须知：（1）本说明书涉及到的部分插图，仅仅是为了说明相关功能所需，具体以实际项目为准。
（2）用户所有待导入消防控制室图形显示装置的数据（包括excel 表格、word文档、PDF文件等），请确保数据为非保护或非只读模式，以免操作失败。
（3）正常使用本系统软件，必须插上加密狗。
第一章产品功能1、消防控制室图形显示装置采用中文标注和中文界面；接通电源后直接进入操作界面；界面关闭时电源自动关闭。
2、消防控制室图形显示装置采用红色指示报警、联动、反馈、监管状态，黄色指示故障、屏蔽状态。
3、消防控制室图形显示装置可以接收火灾报警控制器发出的火灾报警信号或联动控制信号，并能在3s内进入火灾报警或联动状态，并分别以图表形式显示相应报警信息。
4、消防控制室图形显示装置可以实时查询并显示监视区域中监控对象系统内各个消防设备的物理地址、注释信息及其对应的实时状态信息。
5、消防控制室图形显示装置可以实时监视并显示与控制器通信的工作状态。
消防控制室图形显示装置可以实现报警信息的远程传送和查询的功能。
6、消防控制室图形显示装置不能对控制器进行复位、系统设定以及联动设备的启动和停止等控制操作。
7、消防控制室图形显示装置在火灾报警控制器发出报警信息后可以实时显示报警分区所处的建筑总平面布局图、建筑平面图和相应建筑物的系统图。
8、消防控制室图形显示装置上具有火灾报警信号、监管报警信号、反馈信号、屏蔽信号、故障信号等相应状态的专用总指示功能；9、消防控制室图形显示装置在火灾报警信号、反馈信号输入10s内显示相应状态信息，其他信号输入100s内显示相应状态信息。
10、当有火灾报警信号、联动信号输入时，消防控制室图形显示装置可以实时显示报警部位对应的建筑位置、建筑平面图，并且可以在建筑平面图上指示报警部位的物理位置、报警时间、报警部位等信息。
安装、使用本产品前，请阅读软件用户手册。
请妥善保管好本手册，以便日后能随时查阅。

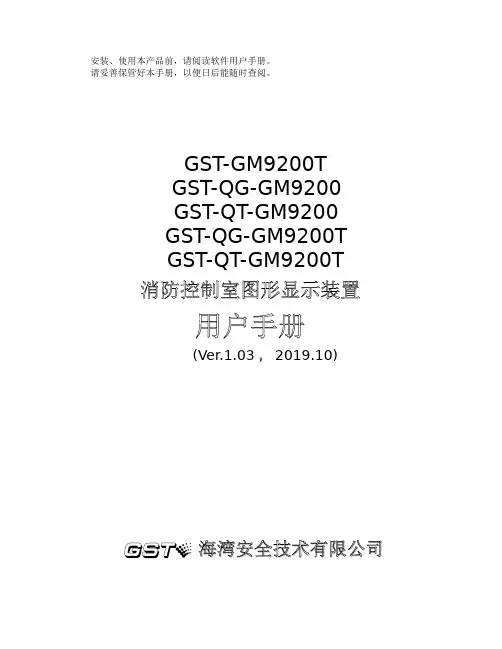

GST-GM9200TGST-QG-GM9200GST-QT-GM9200GST-QG-GM9200TGST-QT-GM9200T(Ver.1.032019.10)目录一、概述 (1)二、技术特性 (1)2.1 软件环境 (1)2.2 硬件环境 (1)三、系统结构与开关机 (2)3.1 系统结构 (2)3.2 开关机操作 (4)四、GM9200 消防控制室图形显示装置系统软件 (5)4.1 概述 (5)4.2 用户操作 (6)4.2.1 登录系统 (6)4.2.2 手动切换分区图 (6)4.2.3 监控区域缩放 (6)4.2.4 快捷显示设备信息 (6)4.2.5 监控区域拖放 (7)4.2.6 系统操作 (7)4.2.6.1 消音 (7)4.2.6.2 复位 (8)4.2.6.3 图例说明 (8)4.2.6.4 设备信息 (8)4.2.6.5 维保记录 (9)4.2.6.6 切换用户 (10)4.2.6.7 用户管理 (10)4.2.6.8 控制器对时 (10)4.2.6.9 日志查询 (10)4.2.6.10 重新登录 (11)4.2.6.11 进入调试模式 (11)4.2.6.12 关于系统 (11)4.3 信息显示 (11)4.3.1 异常信息显示 (11)4.3.2 控制器状态信息 (12)4.3.3 系统状态信息 (12)GM9200 系列消防控制室图形显示装置（以下简称图形显示装置）适用于监控我公司生产的各系列控制器及其附属前端设备。
本装置利用通讯控件实现了系统与控制器的通讯，使其具有很好的伸缩性、可扩展性。
监控端界面美观大方，突出监控内容的图像信息；此外，还支持矢量化的设备图标。
操作方便简洁，适合于不同用户人群的使用。
2.1 软件环境操作系统：Embedded Linux2.2 硬件环境1、工作电压：AC220V 50Hz 0.5A2、使用环境：温度：0℃～+40℃≤相对湿度95％，不凝露3、执行标准：GB 16806-20064、主机配置：CPU：am3354 单核主频：720 Mhz内存：512 M硬盘：8GB（emmc5.0）注意：本装置只面向消防监控应用，非工作人员禁止使用三、系统结构与开关机3.1 系统结构消防控制室图形显示装置由硬件和 GM9200 消防控制室图形显示装置系统软件组成。
目录一、概述 ............................................................................................................................................二、技术指标.....................................................................................................................................三、主要功能.................................................................................................... 错误!未定义书签。
四、结构特征.....................................................................................................................................4.1外观及面板说明.............................................................................................4.1.1外观..............................................................................................................4.1.2面板说明......................................................................................................4.2接线端子说明.................................................................................................4.3布线要求.........................................................................................................五、安装与调试.................................................................................................................................5.1开箱检查.........................................................................................................5.1.1投入电源前需确认事项..............................................................................5.1.2投入电源后应注意事项 (3)5.2安装.................................................................................................................5.3调试.................................................................................................................5.3.1系统调试......................................................................................................5.3.2正常监视状态..............................................................................................5.3.3报警状态......................................................................................................5.3.4灭火后的处理..............................................................................................六、功能详述 (6)6.1消防控制室图形显示装置软件功能说明.....................................................6.1.1系统启动......................................................................................................6.1.2界面介绍......................................................................................................6.1.3系统的报警显示功能..................................................................................6.1.4系统信息查询及打印功能..........................................................................6.1.5系统的用户级别和功能权限......................................................................6.1.6系统的用户切换..........................................................................................6.1.7系统消音功能..............................................................................................6.1.8系统复位功能..............................................................................................6.1.9关闭系统...................................................................................................... 系统的通讯设置................................................................................................... 系统的网络设置................................................................................................... 系统的用户管理................................................................................................... 系统的屏保设置................................................................................................... 系统的自动切换设置........................................................................................... 硬件指示灯状态...................................................................................................6.2图形显示布点系统软件使用说明.................................................................6.2.1概述..............................................................................................................6.2.2软件主界面................................................................. 错误!未定义书签。
6.2.3使用步骤：..................................................................................................6.2.4其它说明......................................................................................................七、故障、异常信息处理和定期检查.............................................................................................八、保养及维修.................................................................................................................................九、运输及贮存.................................................................................................................................十、注意事项..................................................................................................................................... 十一、产品附件.................................................................................................................................一、概述NT9011型消防控制室图形显示装置是我公司开发研制的集火灾监控、信息传输和消防安全管理于一体的新一代产品，满足国家标准GB 16806-2006《消防联动控制系统》，具有直观显示、响应及时、系统稳定、操作方便等优点。
