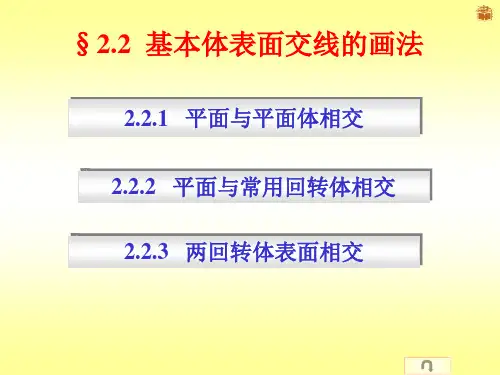

工程制图第二章基本体表面交线的画法
- 格式:ppt
- 大小:2.41 MB
- 文档页数:66

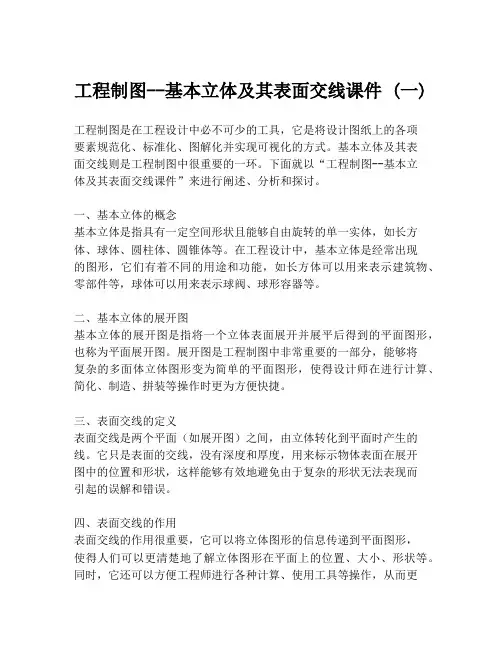

工程制图--基本立体及其表面交线课件 (一)工程制图是在工程设计中必不可少的工具,它是将设计图纸上的各项要素规范化、标准化、图解化并实现可视化的方式。
基本立体及其表面交线则是工程制图中很重要的一环。
下面就以“工程制图--基本立体及其表面交线课件”来进行阐述、分析和探讨。
一、基本立体的概念基本立体是指具有一定空间形状且能够自由旋转的单一实体,如长方体、球体、圆柱体、圆锥体等。
在工程设计中,基本立体是经常出现的图形,它们有着不同的用途和功能,如长方体可以用来表示建筑物、零部件等,球体可以用来表示球阀、球形容器等。
二、基本立体的展开图基本立体的展开图是指将一个立体表面展开并展平后得到的平面图形,也称为平面展开图。
展开图是工程制图中非常重要的一部分,能够将复杂的多面体立体图形变为简单的平面图形,使得设计师在进行计算、简化、制造、拼装等操作时更为方便快捷。
三、表面交线的定义表面交线是两个平面(如展开图)之间,由立体转化到平面时产生的线。
它只是表面的交线,没有深度和厚度,用来标示物体表面在展开图中的位置和形状,这样能够有效地避免由于复杂的形状无法表现而引起的误解和错误。
四、表面交线的作用表面交线的作用很重要,它可以将立体图形的信息传递到平面图形,使得人们可以更清楚地了解立体图形在平面上的位置、大小、形状等。
同时,它还可以方便工程师进行各种计算、使用工具等操作,从而更加方便地进行工程设计和制作。
五、总结本文介绍了工程制图中的基本立体及其表面交线课件,包括基本立体的概念、展开图、表面交线的定义、作用等知识点。
对于理解工程制图、进行工程设计和制作都至关重要。
我们应该熟练掌握这些知识,遵循规范,确保工程制图的正确性和准确性,从而保证工程设计和制作的成功。

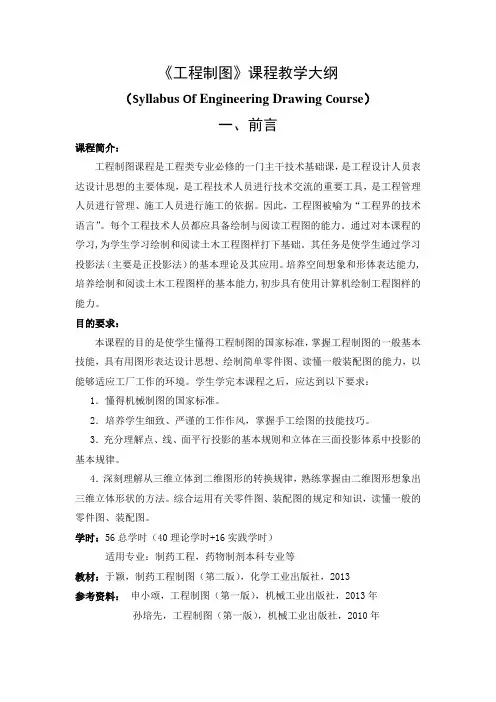

《工程制图》课程教学大纲(S yllabus O f Engineering Drawing C ourse)一、前言课程简介:工程制图课程是工程类专业必修的一门主干技术基础课,是工程设计人员表达设计思想的主要体现,是工程技术人员进行技术交流的重要工具,是工程管理人员进行管理、施工人员进行施工的依据。
因此,工程图被喻为“工程界的技术语言”。
每个工程技术人员都应具备绘制与阅读工程图的能力。
通过对本课程的学习,为学生学习绘制和阅读土木工程图样打下基础。
其任务是使学生通过学习投影法(主要是正投影法)的基本理论及其应用。
培养空间想象和形体表达能力,培养绘制和阅读土木工程图样的基本能力,初步具有使用计算机绘制工程图样的能力。
目的要求:本课程的目的是使学生懂得工程制图的国家标准,掌握工程制图的一般基本技能,具有用图形表达设计思想、绘制简单零件图、读懂一般装配图的能力,以能够适应工厂工作的环境。
学生学完本课程之后,应达到以下要求:1.懂得机械制图的国家标准。
2.培养学生细致、严谨的工作作风,掌握手工绘图的技能技巧。
3.充分理解点、线、面平行投影的基本规则和立体在三面投影体系中投影的基本规律。
4.深刻理解从三维立体到二维图形的转换规律,熟练掌握由二维图形想象出三维立体形状的方法。
综合运用有关零件图、装配图的规定和知识,读懂一般的零件图、装配图。
学时:56总学时(40理论学时+16实践学时)适用专业:制药工程,药物制剂本科专业等教材:于颖,制药工程制图(第二版),化学工业出版社,2013参考资料:申小颂,工程制图(第一版),机械工业出版社,2013年孙培先,工程制图(第一版),机械工业出版社,2010年胡建生,工程制图(第二版),化学工业出版社,2004年考核方式:考试,主要采用笔试闭卷考试、小论文等形式考核。
二、学时分配(小三黑体,居中)(注:每一序号内容按章节的内容填写,表格内要求小四宋体)三、教学内容及要求绪论目的要求:通过绪论的教学,要求学生掌握工程制图课程的简介;熟悉课程的教学目标,了解工程制图的发展趋势,为以后各章学习打下基础。
工程制图第讲立体表面的截交线课件 (一)工程制图是现代工程技术中必不可少的部分。
在工程制图中,立体表面的截交线是重要的知识点之一,它是制图中的基本内容。
本文将介绍《工程制图第六讲立体表面的截交线课件》的内容,包括立体表面的分类、截交线的定义和作用、截交线的几何性质以及如何绘制截交线等内容。
一、立体表面的分类立体表面可分为平行于坐标面、平行于主轴线和不平行于主轴线三种类型。
1.平行于坐标面的立体表面:此类型的表面与坐标轴垂直,交于相应的坐标轴上,如长方体、正方体等。
2.平行于主轴线的立体表面:此类型的表面的截面为椭圆或圆,如圆柱体、锥体等3.不平行于主轴线的立体表面:此类型的表面的截面为椭圆或非圆,如双曲面、抛物面等。
二、截交线的定义和作用截交线是垂直于观察面的从观察面上的投影到立体物体上的一条线,或从立体物体上的投影到观察面上的一条线。
它是标明立体物体的位置、形状和体积的一种有效方法。
截交线可以精确地表示立体物体与平面的位置关系,方便观察者更好地理解和掌握立体物体的情况。
三、截交线的几何性质截交线具有一系列几何性质,包括长度比例关系、垂直性、相交尺寸相等、射线法则、对称关系等。
1.长度比例关系:在物体上相邻两条截线的长度与在画面上相对应的两条截线的长度成比例关系,比例系数为缩放比例。
2.垂直性:截交线在截面上是垂直的,截面上的任意点到相应的截面直线的距离相等。
3.相交尺寸相等:截交线在竖直方向上的长度与在水平方向上的长度成比例,并且比例系数相等。
4.射线法则:物体的任意一点到截面的线段都被平面上某一点所代表。
5.对称关系:当画面变换为立体物体的各个面时,截交线呈现出一定的对称关系。
四、如何绘制截交线在绘制截交线时,需要考虑某个方向上的截线投影方向以及截面与这个方向的夹角。
具体操作步骤如下:1.确定截面的位置和方向。
2.将截面投影到画面上。
3.在投影处确定截线长度和方向。
4.将截线投影到具体的面上。
工程制图知识梳理目录第一章绘图基本知识 (1)第二章点、线、面的投影 (3)第三章基本体的投影及表面交线 (6)第四章组合体 (8)第五章机件常用表达方法 (8)第六章螺纹、常用标准件与齿轮 (11)第一章绘图基本知识1.图线2.尺寸注法1.以mm为单位时,不需要标注单位。
2.尺寸是机件的最后完工尺寸(和比例没有关系)。
3.每一尺寸只标注一次。
4.尺寸界线伸出尺寸线2-3mm。
5.大于半圆标Φ,小于半圆标R.(看作完善圆)6.文字标注,遇到斜的情况,要往上放;如果竖直就往左放。
3.图形分析1.尺寸分析1.尺寸基准:确定平面图形各线段形状大小的几何元素如对称线大圆中心线长直线。
2.定型尺寸:确定各线段大小的尺寸。
3.定位尺寸:确定各部分相对位置的尺寸(要有横,纵两个尺寸)4. 线段分析1. 已知线段:定型,定位尺寸都有的线段2. 中间线段:具有定型尺寸和一个定位尺寸的线段3. 连接线段:只有定型尺寸,没有定位尺寸的线段4. 作图步骤1. 基准线和定位线2. 所有已知线段3. 中间线段4. 连接线段5. 尺规绘图的一般方法和步骤1. 布置图形(基准线)2. 底稿,不分粗细,轻描淡写3. 描深4. 标注尺寸,填写标题栏第二章点、线、面的投影注:I. 我国采用第一角画法II. a’是主视图,a’’是左视图,a是俯视图。
III. 主视图面为V 侧视图为W 俯视图为H一. 点的投影1. 两面投影确定一个点的空间位置(第三面投影)2. 水平投影到OX轴的距离等于侧面投影到OZ轴的距离(第一象限到OZ等于第三象限到OX)3. 过a的水平线和过a’’的垂线相交与第四象限的45°线上4. 沿投射线观察,被挡住的点要打括号(离投射面近的点打括号)二. 直线的投影1. 按照相对于投影面的位置分为三类:投影面垂直线、投影面平行线、一般位置直线投影面垂直线:正垂线,铅垂线,侧垂线投影面平行线:正平线,水平线,侧平线一般位置直线:三个投影长度都比实际长度略短。
