发电厂电气部分 作业

课程名称：发电厂电气部分/电气设备及运行编写教师：盛四清教材名称：发电厂电气部分（中国电力出版社，熊信银主编）1.发电厂的类型有哪些？电气设备的类型有哪些？。

2.提高导体载流量的措施有哪些？载流导体短路时的发热与长期发热有何不同？3.断路器与隔离开关的主要区别何在？它们的操作程序应如何正确配合？4.一台半断路器接线与双母线带旁路母线接线相比较，两种接线各有何利弊？5.何谓厂用电动机的自启动？为什么要进行自启动校验？6.开关电器中电弧产生与熄灭过程与哪些因素有关？7.如何区别屋外中型、高型和半高型配电装置？它们的优点和应用范围如何？8.中央信号在发电厂和变电所中担负什么任务？中央信号包括哪几种信号？9.大型发电机的参数有何特点？对系统运行有何影响？10.变压器的正常过负荷能力是依据什么原则制定的？一发电厂按使用能源划分有下述基本类型: (1)、火力发电厂:火力发电是利用燃烧燃料(煤、石油及其制品、天然气等)所得到的热能发电。

火力发电的发电机组有两种主要形式:利用锅炉产生高温高压蒸汽冲动汽轮机旋转带动发电机发电，称为汽轮发电机组;燃料进入燃气轮机将热能直接转换为机械能驱动发电机发电，称为燃气轮机发电机组。

火力发电厂通常是指以汽轮发电机组为主的发电厂。

(2)、水力发电厂:水力发电是将高处的河水(或湖水、江水)通过导流引到下游形成落差推动水轮机旋转带动发电机发电。

以水轮发电机组发电的发电厂称为水力发电厂。

水力发电厂按水库调节性能又可分为: ①、径流式水电厂:无水库，基本上来多少水发多少电的水电厂; ②、日调节式水电厂:水库很小，水库的调节周期为一昼夜，将一昼夜天然径流通过水库调节发电的水电厂; ③、年调节式水电厂:对一年内各月的天然径流进行优化分配、调节，将丰水期多余的水量存入水库，保证枯水期放水发电的水电厂; ④、多年调节式水电厂:将不均匀的多年天然来水量进行优化分配、调节，多年调节的水库容量较大，将丰水年的多余水量存入水库，补充枯水年份的水量不足，以保证电厂的可调出力。

1、某发电厂有3台300MW 发电机和三条500kV 出线，其中发电机和双绕组主变压器采用单元接线，变压器高压侧的一次接线拟采用一台半断路器接线。

试画出该发电厂的电气主接线图。

解：电气主接线图如下：2、画出两个电源，四条引出线的单母线分段带旁路接线的电气主接线图，并写出线路断路器QF3检修后，恢复线路WL1送电的基本操作步骤。

解：电气主接线图如下：基本操作步骤：(1)恢复WL1供电：合上31QS ,然后合上32QS ，再合上3QF （2）退出旁路母线WP ：先断开1QSP ,然后断开QFP ,再断开1QSP 。

3、图示为什么形式的主接线?说明图中9QS 、10QS 的作用.解：图示为内桥接线9QS 、10QS 的作用：组成跨条，为了减少开环及满足一回进线或出线停运时桥断路器需退出运行。

4、某发电厂厂用电高、低压母线电压等级分别为6kV 和0.38kV 。

高压母线供电的负荷中含有高压电动机，在电动机自启动时，6kV 母线最低电压标幺值为0.83。

高压母线还通过一台额定容量N S 为1MVA ，短路电压%K U 为10的双绕组无激励变压器给低压母线供电。

低压母线上自启动电动机功率为500kW,电动机效率为0.9，功率因数8.0cos =ϕ，启动电流倍数为5,试问：厂用电低压母线和高压母线串接自启动时，低压电动机能否自启动?解：示意图：如图所示，变压器2T 的电抗标幺值为11.0100101.1100%1.1*=×=×=K t U X 低压母线上的合成负荷标幺值为288.09.08.0/500100051cos /11t av t *=××=⋅⋅=⋅=ΣΣϕηP S K S S K X av D 低压母线电压标幺值为：%55%06.60288.0288.011.083.0***1*2*>=×+=⋅+=D D t X X X U U 根据上式可知，低压电动机能自启动。

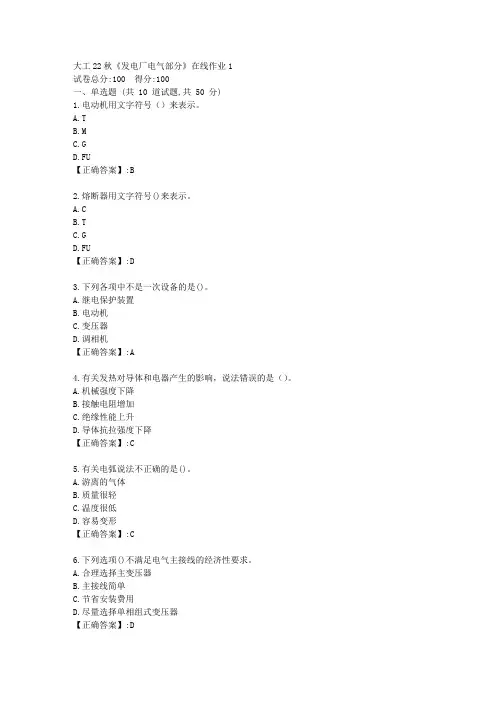

大工22秋《发电厂电气部分》在线作业1
试卷总分:100 得分:100
一、单选题 (共 10 道试题,共 50 分)
1.电动机用文字符号（）来表示。

A.T
B.M
C.G
D.FU
【正确答案】:B
2.熔断器用文字符号()来表示。

A.C
B.T
C.G
D.FU
【正确答案】:D
3.下列各项中不是一次设备的是()。

A.继电保护装置
B.电动机
C.变压器
D.调相机
【正确答案】:A
4.有关发热对导体和电器产生的影响，说法错误的是（）。

A.机械强度下降
B.接触电阻增加
C.绝缘性能上升
D.导体抗拉强度下降
【正确答案】:C
5.有关电弧说法不正确的是()。

A.游离的气体
B.质量很轻
C.温度很低
D.容易变形
【正确答案】:C
6.下列选项()不满足电气主接线的经济性要求。

A.合理选择主变压器
B.主接线简单
C.节省安装费用
D.尽量选择单相组式变压器
【正确答案】:D。

1.输电线路送电的正确操作顺序先合上母线侧刀闸，再合上线路侧隔离刀闸，最后合上断路器。

2.电流互感器的准确级的定义1)电流互感器的准确级准确级是指在规定的二次负荷变化范围内，一次电流为额定值时的最大电流误差。

电流互感器准确级分为0.2、0.5、1.0、3。

2)保护型准确级保护用TA可分为稳态保护用(P)和暂态保护用(TP)两类。

稳态保护用TA准确级有5P和10P。

暂态保护用TA准确级分为TPX、TPY、TPZ三个级别。

TPX级TA在额定电流和负载下，其电流误差不大于±0.5%。

TPY级TA在额定负荷下允许最大电流误差为±1%。

TPZ级TA特别适合于有快速重合闸(无电流时间间隙不大于0.3s)线路上使用。

3.导体的正常最高允许温度和短时最高允许温度的区别在哪里导体正常最高允许温度是指导体在保持正常工作是所允许的最高温度，一般不超过+70℃导体短时最高允许温度是指导体在短路时可能出现的最高短时发热温度热稳定校验的根本条件是：导体短时发热最高温度不得超过短时最高允许值。

即前者是正常工作允许持续的最高限温度，后者则是短路是瞬时发热的最高允许温度4. 电弧燃烧的物理过程有哪些电弧形成可分为如下四个过程（1）热电子发射高温阴极表面向周围空间发射电子的现象。

（2）强电场发射当开关动、静触头分离初瞬，开距S很小，虽然外施电压U不高，但电场强度E（E=U/S）很大。

当其值超过3×106 V/m时，阴极表面的自由电子被强行拉出。

【这是产生电弧的最根本的条件】（3）碰撞游离自由电子的强电场作用下，加速向阳极运动，沿途撞击中性粒子，使之游离出自由电子和正离子，链琐反应，由此形成电流。

【绝缘介质被击穿】（4）热游离高温下的中性粒子不规则的热运动速度很高，是以在其彼此碰撞时游离出大量带电粒子。

电弧在燃烧过程中，存在互为相反的两种过程：(1)游离过程：产生自由电子过程。

(2)去游离过程：电弧中发生游离的同时，还进行着使带电粒子减少的去游离过程，即：减少自由电子的过程。

西交《发电厂电气部分》在线作业、单选题(共20 道试题,共40 分。

)1. 采用双母线同时运行的双母线接线,具有单母线分段接线的特点,()。

A. 因此双母线接线与单母线分段接线是等效的B. 但单母线分段接线具有更大的运行灵活性C. 并且两者的设备数量一样D. 但双母线接线具有更大的运行灵活性满分:2 分2. 电压互感器的额定电压为3~35kV 时,一次绕组需经()接入被测电路。

A. 隔离开关和接触器B. 隔离开关和高压熔断器C. 断路器和高压熔断器D. 断路器和限流电抗器满分:2 分3. 信号装置按用途来分,不包括()A. 事故信号B. 预告信号C. 位置信号D. 闪烁信号满分:2 分4. 220kv及以上变电所所用变压器接线组别宜采用()A. ygn12B. Dd12C. Dyn11D. Yd11满分:2 分5. 中性点经消弧线圈接地一般采用()A. 欠补偿B. 全补偿C. 过补偿D. 不补偿满分:2 分6. 发电机进相运行会导致()A. 静态稳定性降低B. 静态稳定性提高C. 无影响D. 无法确定满分:2 分7. 以下不属于配电装置设备的是()A. 开关电器B. 保护和测量电器C. 发电机D. 母线满分:2 分8. 为保证电器的动稳定,在选择电器时应满足()条件。

A. 动稳定电流小于通过电器的最大两相冲击短路电流B. 动稳定电流大于通过电器的最大两相冲击短路电流C. 动稳定电流大于通过电器的最大三相冲击短路电流D. 动稳定电流小于通过电器的最大三相冲击短路电流满分:2 分9. 减小矩形母线应力的最有效方法是( )A. 改变母线的布置B. 增大母线截面C. 减少同一相中两个相邻绝缘子间的距离D. 增加母线相间距离满分:2 分10. 少油断路器中的绝缘油()。

A. 灭弧介质和冷却介质B. 灭弧介质及触头间隙绝缘介质C. 灭弧介质以及触头间隙、带电部分与地之间的绝缘介质D. 以上都不对满分:2 分11. 验算裸导体短路热效应的计算时间,采用()A. 主保护动作时间B. 主保护动作时间加断路器全分闸时间C. 后备保护动作时间加断路器全分闸时间D. 后备保护动作时间满分:2 分12. 三相电动力计算公式中的形状系数Kf决定于()A. 导体的机械强度B. 导体的形状C. 导体的布置位置D. 导体的形状及相对位置满分:2 分13. 电力系统中,并联电抗器主要用来()A. 限制故障时的短路电流B. 吸收电网中的容性无功C. 给系统提供容性无功满分:2 分14. 以下高压设备,一般只在屋外使用的是()A. 高压断路器B. 高压负荷开关C. 高压隔离开关D. 跌落式高压熔断器满分:2 分15. 断路器的开断时间是指从接受分闸命令瞬间起到()A. 所有电弧触头均分离的瞬间为止B. 各极触头间电弧最终熄灭为止C. 首相触头电弧熄灭为止D. 主触头分离瞬间为止满分:2 分16. 电能与其他形式的能源相比,其特点不包括()A. 便于大规模生产和远距离输送B. 方便转换和易于控制C. 可以大量储存D. 损耗小满分:2 分17. 线路停电的操作顺序是()A. 先分母线隔离开关,再分线路隔离开关,最后分断路器B. 先分线路隔离开关,再分母线隔离开关,最后分断路器C. 先分断路器,再分母线隔离开关,最后分线路隔离开关D. 先分断路器,再分线路隔离开关,最后分母线隔离开关满分:2 分18. 多油断路器中油的用途是()A. 灭弧介质和冷却介质B. 灭弧介质及触头间隙绝缘介质C. 灭弧介质以及触头间隙、带电部分与地之间的绝缘介质D. 以上都不对满分:2 分19. 某变电所220千伏配电装置的布置形式为两组母线上下布置,两组母线隔离开关亦上下重叠布置而断路器为双列布置,两个回路合用一个间隔。

《发电厂电气部分》作业华南理工大学网络教育学院简答及分析题1.输电线路送电的正确操作顺序？答：先合母线隔离开关，再合线路隔离开关，最后合断路器2.在电力系统中怎样合理设置消弧线圈？答：（1）答:对于多台消弧线圈，不应当把消弧线圈安装在同一变电站内，应当使电网中每一个独立部分都有补偿容量。

（2）消弧线圈尽量装在电网的送电端，以减少当电网内发生故障时消弧线圈被切除的可能性。

（3）尽量避免在一个独立系统中安装一台消弧线圈，应当安装两台或两台以上，且应当选择不同容量，从而扩大电感电流的可调范围。

3.用母联断路器并列应当如何操作？答：（1）将双母线改为单母线运行方式。

（2）将母联路器停用。

（3）将待并电源充电至待并母线。

（4）用并列选择开关投入同期装置。

检查电压表、频率表、整步表的运转情况，符合并列要求。

（5）当整步表指针旋转到与同步位置差30度时，手动合母联断路器，如无异常则并列成功。

4.电流互感器的准确级的定义？答：准确级是指在规定的二次负荷变化范围内，一次电流为额定值时大电流误差的百分值。

5. 电压互感器的准确级定义？答：电压互感器的测量误差，以用其准确度级来表示。

电压互感器的准确度级，是指在规定的一次电压和二次负荷变化范围内，负荷的功率因数为额定值时，电压误差的最大值。

6.为什么110kV及以上变压器在停电及送电前必须将中性点接地？答：我国的110KV电网一般采用中性点直接接地系统。

在运行中，为满足继电保护装置灵敏度配合的要求，有些变压器的中性点不接地运行。

但因为断路器的非同期操作引起的过电压会危及这些变压器的绝缘，所以要求在切合110KV及以上空载变压器时，将变压器的中性点直接接地。

7. 限制短路电流的方法有哪些？答：限制短路电流的方法有以下几种：（1）选择合适的接线方式；（2）采用分裂绕组变压器和分段电抗器；（3）采用线路电抗器；（4）采用微机保护及综合自动化装置等。

8.电压母线均采用按锅炉分段接线方式的优缺点？答：（1）若某一段母线发生故障，只影响其对应当的一台锅炉的运行，使事故影响范围局限在一机在炉；（2）厂用电系统发生短路时，短路电流较小，有利于电气设备的选择；（3）将同一机炉的厂用电负荷接在同一段母线上，便于运行机制管理和安排检修。

西交《发电厂电气部分》在线作业一、单选题（共 20 道试题，共 40 分。

）1. 除发电机外，（）是发电厂中最为贵重的大型电气设备。

A. 主变压器；B. 联络变压器；C. 厂用变压器；D. 自用变压器；正确答案：A2. 电气设备的动稳定电流应不小于通过该电气设备的最大()。

A. 三相冲击短路电流B. 冲击短路电流C. 三相短路电流D. 持续工作电流正确答案：A3. 决定熄弧的基本因素是（）。

A. 弧隙介质强度和加在弧隙上的恢复电压B. 弧隙温度和弧隙恢复电压C. 弧隙温度和弧隙距离D. 弧隙距离和加在弧隙上的恢复电压正确答案：A4. 对供电距离较远、容量较大的电缆线路，应校验其电压损失ΔU(%)，一般应满足（）。

A. ΔU(%)≤5%B. ΔU(%)≤10%C. ΔU(%)≤15%D. ΔU(%)≤20%正确答案：A5. 电气设备额定电流的选择条件是它的值要大于等于（）。

A. 短时最大工作电流B. 最大持续工作电流C. 最大短路电流D. 持续短路电流正确答案：B6. 关于导体稳定温升说法正确的是（）。

A. 与电流的平方成正比，与导体材料的电阻成反比B. 与电流的平方成正比，与导体材料的电阻成正比C. 与电流的平方成反比，与导体材料的电阻成反比D. 与电流的平方成反比，与导体材料的电阻成正比正确答案：B7. 发电机运行频率高于额定频率时，发电机的运行效率将（）。

B. 下降C. 不变D. 根据具体的发电机有不同的结果正确答案：B8. 厂用电接线形式，错误的描述是（）。

A. 通常都采用单母线分段接线形式，即为提高厂用电系统的供电可靠性，高压厂用母线按锅炉的台数分成若干独立工作段。

B. 同一机炉或在生产过程上相互有关的电动机和其他用电设备应接在同一分段上，同一机炉自用机械有两套互为备用，则应接在不同分段上；C. 全厂公用负荷，不需要设置公用段，分布在不同分段上；D. 低压厂用母线一般也可按锅炉分段，由相应的高压厂用母线供电；正确答案：C9. 发电机不对称运行属于（）。

1.电气主接线中，加装旁路母线的目的是()。

[答案：D]A.限流B.吸收无功C.限压D.不停电检修出线断路器2.厂用电率是衡量发电厂经济性的主要指标之一，它等于发电厂在一定时间内的厂用电量与()。

[答案：A]A.其总发电量之比B.其总装机容量之比C.其供电量之比D.系统总发电量之比3.装设分段电抗器的作用是()[答案：A]A.限制母线回路中的短路电流B.吸收多余的无功功率C.改善母线的电压质量D.改进用户的功率因数4.下列不属于导致同步发电机进入异步运行状态的原因是()。

[答案：D]A.励磁系统故障B.误切励磁开关而失去励磁C.短路导致发电机失步D.负荷的减小5.三相电动力计算公式中的形状系数Kf决定于()。

[答案：B]A.导体的机械强度B.导体的形状C.导体的布置位置D.导体的形状及相对位置6.220kv及以上变电所所用变压器接线组别宜采用()。

[答案：C]A.ygn12B.Dd12C.Dyn11D.Yd117.三相电动力计算公式中的形状系数Kf决定于()。

[答案：B]A.导体的机械强度B.导体的形状C.导体的布置位置D.导体的形状及相对位置8.信号装置按用途来分，不包括()[答案：D]A.事故信号B.预告信号C.位置信号D.闪烁信号9.大型火力发电厂厂用电系统接线形式通常采用()。

[答案：C]A.单母线B.双母线C.单母线分段D.双母线分段10.电压互感器正常运行时二次侧不允许()。

[答案：A]A.短路B.接地C.开路D.都不允许11.短路电流的计算按系统内()。

[答案：B]A.正常运行方式B.最小运行方式C.最大运行方式D.满足负荷运行方式12.多油断路器中油的用途是()。

[答案：B]A.灭弧介质B.灭弧介质和绝缘介质C.绝缘介质D.其他都不对13.大中型发电厂，特别是火力发电厂的厂用电备用方式，常利用()。

[答案：A]A.明备用B.暗备用C.与系统相连的主变兼作备用D.快速启动的柴油发电机组14.隔离开关的用途之一是()。

发电厂变电站电气部分作业题一、单项选择题1.电压互感器的一次绕组并联于被测回路的电路之中, 其二次额定电压通常为( ) 伏。

A.100 或100/ 3B.100 或 3 100C.100 或100/ 2D.100 或 2 1002.引出线停电的操作顺序是依次拉开断路器、( )A.线路侧隔离开关和母线侧隔离开关B. 母线侧隔离开关和线路侧隔离开关C. 断路器控制回路电源和母线侧隔离开关D. 断路器控制回路电源和线路侧隔离开关3.如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用( )A. 内桥接线B. 单母线带旁路接线C. 双母线接线D. 单母线分段接线4.在倒母线操作过程中, 若备用母线充电成功,则应该( ) 以保证两组母线等电位。

A. 保持母联断路器两侧的隔离开关状态不变B. 切断母联断路器的控制回路电源C. 切断母联断路器两侧隔离开关的操作电源D. 快速将所有支路倒换至备用母线5.经技术经济比较,我国有关设计技术规程中规定,当发电机电压为10.5KV时,对于容量为( ) 的机组, 其高压厂用电电压可采用3KV。

A.100MW 及以下B.100 ～300MWC.25MW 以下D.60MW 及以下6.配电装置的选择, 通常要进行技术经济比较确定。

一般( ) 电压等级宜采用屋内配电装置。

A.35KV及以下B.35KV 及以上C.10KV 及以上D.110KV 及以下7.电气设备的动稳定电流应不小于通过该电气设备的最大( ) 电流。

A. 三相冲击短路B. 冲击短路C. 三相短路D. 持续工作8.减小矩形母线应力的最有效方法是( )A. 改变母线的布置B. 增大母线截面C.减少同一相中两个相邻绝缘子间的距离D.增加母线相间距离9.为减小某一线路短路时对其他线路的影响, 一般要求在限流电抗器后发生短路时, 限流电抗器前的残余电压不小于网络额定电压的( )A.80%B.70%C.60%D.50%10.当断路器处在合闸位置时, 断路器的位置指示信号为( )A. 红灯闪光B. 绿灯闪光C.红灯发平光D. 绿灯发平光A.单机容量为 125MW 以上， 发电厂总装机容量在 1000MW 及以上， 连接系统的电压为 220kV 及以上B.单机容量在 200MW 以上， 发电厂总装机容量在 1000MW 及以上，连接系统的电压为 330kV 及以上 C.单机容量在 300MW 以上， 发电厂总装机容量在 1000MW 及以上， 连接系统的电压为 220kV 及以上11. 图示转换开关 SM 处于位置“ I ”时接通的触点为 ( )A.1－3,5－7B. 2－4,6－8C. 1－2,5－6D. 3－4,7－812. 决定变压器绝缘老化速度的关键因素是 ( )A. 氧化B. 温度C. 湿度D. 油中分解的劣化物13. 为避免变压器事故过负荷时绝缘老化过快 , 绕组最热点温度不得超过 ( )A.85℃B.98 ℃C.105 ℃D.140 ℃14. 对夹层绝缘或有机绝缘材料的设备 ,如果变流耐压试验后绝缘电阻比耐压试验前下降 ( ), 则 认为试品不合格。

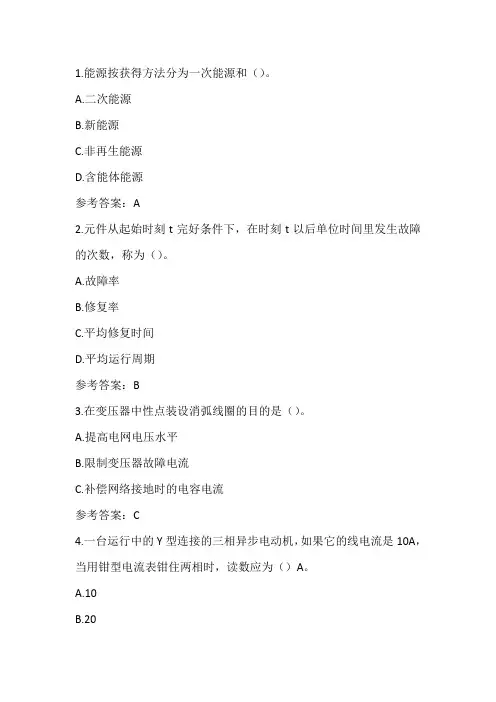

1.能源按获得方法分为一次能源和（）。

A.二次能源B.新能源C.非再生能源D.含能体能源参考答案：A2.元件从起始时刻t完好条件下，在时刻t以后单位时间里发生故障的次数，称为（）。

A.故障率B.修复率C.平均修复时间D.平均运行周期参考答案：B3.在变压器中性点装设消弧线圈的目的是（）。

A.提高电网电压水平B.限制变压器故障电流C.补偿网络接地时的电容电流参考答案：C4.一台运行中的Y型连接的三相异步电动机，如果它的线电流是10A，当用钳型电流表钳住两相时，读数应为（）A。

A.10B.20C.17.3参考答案：A5.电压互感器的一次侧装保险（熔断器）是用来（）。

A.防止电压互感器二次过负荷的影响B.防止电压互感器烧毁C.防止高压电网受电压互感器本身或其引线上故障是影响参考答案：C6.火力发电厂按原动机分，包括（）。

A.凝汽式汽轮机发电厂B.燃煤发电厂C.中低压发电厂D.凝汽式火力发电厂参考答案：A7.在交流电路中，总阻抗（）。

A.等于电阻与电坑之和B.等于电阻与电坑之比C.与电阻、电坑组成阻抗三角形参考答案：C8.下面具有灭弧装置的高压电器是（）。

A.电流互感器B.隔离开关C.高压断路器D.电压互感器参考答案：C9.为了促进电弧熄灭，一方面需要减少游离；一方面应加强（）。

A.复合B.扩散C.游离D.去游离参考答案：D10.即使电弧中电流很大，弧隙温度很高，电弧的电阻率也比一般金属（）。

A.大B.大得很C.小D.差不多参考答案：B11.电流互感器的二次绕组严禁（）。

A.开路运行B.短路运行C.负载是容性D.负载是感性参考答案：A12.交流电A、B、C三相涂刷相色依次是（）。

A.黄绿红B.黄红绿C.红绿黄D.绿红黄参考答案：A13.检查ZN型10KV真空断路器真空泡真空度的最简便方法是对灭弧室进行（）试验。

A.40KV工频耐压B.40KV直流耐压C.42KV工频耐压参考答案：C14.下列（）不是火力发电厂的组成部分。

《发电厂电气部分》第一次作业答案一、单项选择题。

本大题共38个小题，每小题分，共分。

在每小题给出的选项中，只有一项是符合题目要求的。

1.隔离开关的用途之一是（）( C )A.切断负荷电流B.切断短路电流C.拉合小电流回路D.拉合大电流回路2.双母线接线采用双母线同时运行时，具有单母线分段接线的特点（）( D )A.因此，双母线接线与单母线与单母线分段接线是等效的B.但单母线分段接线具有更大的运行灵活性C.并且两者的设备数量一样D.但双母线接线具有更大的运行灵活性3.如果要求任一组母线发生短路故障均不会影响各支路供电，则应选用（）( C )A.双母线接线B.双母线分段带旁路接线C.二分之三接线D.多角形接线4.热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的（） ( C )A.长期工作时的最高允许温度B.长期工作时的最高允许温升C.短路时的最高允许温度D.短路时的最高允许温升5.水平方向布置的三相平行导体在发生三相短路时，最大电动力出现在（） ( A )A.B相B.C相C.A相D.边相6.少油式断路器中油的用途是（） ( B )A.绝缘B.灭弧C.冷却D.隔离7.在降压变电所低压母线侧发生短路，母线分列运行比母线并列运行时，其短路电流要（）( B )A.大B.小C.一样D.可大可小8.发电厂的厂用电备用方式，采用明备用方式与暗备用方式相比，厂用工作变压器的容量（） ( B )A.增大B.减小C.一样D.不确定9.发电机引出线导体截面积选择是按（）( B )A.长期发热允许电流B.经济电流密度C.热稳定D.动稳定10.配电装置的母线截面积选择是按（）( A )A.长期发热允许电流B.经济电流密度C.热稳定D.动稳定11.矩形截面导体竖放比平放散热效果（）( A )A.好B.差C.一样D.可好可差12.大型火力发电厂厂用电系统接线形式通常采用（）( C )A.单母线B.双母线C.单母线分段D.双母线分段13.加装旁路母线的唯一目的是（）( D )A.检修变压器不停电B.检修线路不停电C.检修母线不停电D.检修出线断路器不停电14.第一台电抗器的型号是NKL-10-500-3，第二台电抗器的型号是NKL-10-300-5，哪一台电抗器的限流好（）15.( B )A.第一台B.第二台C.一样D.不确定16.电流互感器正常运行时二次侧不允许（）17.( C )A.短路B.接地C.开路D.都不允许18.电压互感器正常运行时二次侧不允许（）( A )A.短路B.接地C.开路D.都不允许19.与导体长期发热的稳定温升有关的是（）20.( C )A.起始温升B.起始温升和载流量C.载流量D.起始温度21.大中型发电厂，特别是火力发电厂的厂用电备用方式，常利用（）( A )A.明备用B.暗备用C.与系统相连的主变兼作备用D.快速启动的柴油发电机组22.电压互感器级准确度级标准条件是（）23.24.( A )A.电压误差±%B.相位误差°C.电压误差±伏D.相位误差′25.已知发电机额定电压，额定功率20MW，功率因数，最大负荷利用小时Tmax=3200h。
