第1篇一、工程概况本项目位于XX市XX区,主要包括道路、桥梁、排水等基础设施建设。
其中,桥梁工程部分涉及冠梁施工。
冠梁作为桥梁上部结构的重要组成部分,其施工质量直接影响到桥梁的整体性能和使用寿命。
为确保工程质量和安全,特制定本冠梁施工方案。
二、施工依据1. 《公路工程质量检验评定标准》2. 《公路桥梁施工及验收规范》3. 《桥梁上部结构施工技术规范》4. 工程设计文件及图纸5. 施工现场实际情况三、施工组织1. 施工队伍:成立专门的冠梁施工班组,由项目经理、技术负责人、施工员、质检员等组成,确保施工过程中的技术指导和质量监控。
2. 施工设备:根据施工需求,配置必要的施工设备,如混凝土搅拌站、运输车辆、模板支架、钢筋加工设备等。
3. 施工材料:选用符合国家标准的钢筋、水泥、砂石等原材料,确保材料质量。
四、施工工艺1. 模板工程(1)模板制作:根据设计图纸,选用合适的模板材料,如钢模板、木模板等,制作成符合要求的模板。
(2)模板安装:按照施工图纸和规范要求,进行模板的安装,确保模板的垂直度和水平度。
(3)模板加固:采用螺栓、拉杆等加固措施,确保模板的稳定性和安全性。
2. 钢筋工程(1)钢筋加工:根据设计图纸和规范要求,进行钢筋的加工,确保钢筋的尺寸、形状、间距等符合要求。
(2)钢筋绑扎:按照施工图纸和规范要求,进行钢筋的绑扎,确保钢筋的连接牢固。
3. 混凝土工程(1)混凝土配制:根据设计要求和现场实际情况,配制符合要求的混凝土。
(2)混凝土浇筑:采用分层浇筑、振捣密实的方法,确保混凝土的密实性和强度。
(3)混凝土养护:浇筑完成后,进行适当的养护,确保混凝土的质量。
五、施工质量控制1. 原材料控制:严格控制钢筋、水泥、砂石等原材料的质量,确保原材料符合国家相关标准。
2. 施工过程控制:加强施工过程中的质量控制,严格执行施工规范和操作规程。
3. 检验检测:对施工过程中的关键工序进行检验检测,确保施工质量符合要求。

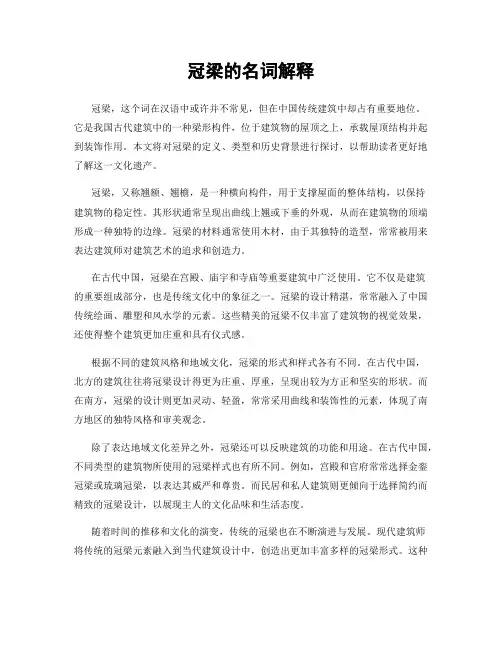

冠梁的名词解释冠梁,这个词在汉语中或许并不常见,但在中国传统建筑中却占有重要地位。
它是我国古代建筑中的一种梁形构件,位于建筑物的屋顶之上,承载屋顶结构并起到装饰作用。
本文将对冠梁的定义、类型和历史背景进行探讨,以帮助读者更好地了解这一文化遗产。
冠梁,又称翘额、翘檐,是一种横向构件,用于支撑屋面的整体结构,以保持建筑物的稳定性。
其形状通常呈现出曲线上翘或下垂的外观,从而在建筑物的顶端形成一种独特的边缘。
冠梁的材料通常使用木材,由于其独特的造型,常常被用来表达建筑师对建筑艺术的追求和创造力。
在古代中国,冠梁在宫殿、庙宇和寺庙等重要建筑中广泛使用。
它不仅是建筑的重要组成部分,也是传统文化中的象征之一。
冠梁的设计精湛,常常融入了中国传统绘画、雕塑和风水学的元素。
这些精美的冠梁不仅丰富了建筑物的视觉效果,还使得整个建筑更加庄重和具有仪式感。
根据不同的建筑风格和地域文化,冠梁的形式和样式各有不同。
在古代中国,北方的建筑往往将冠梁设计得更为庄重、厚重,呈现出较为方正和坚实的形状。
而在南方,冠梁的设计则更加灵动、轻盈,常常采用曲线和装饰性的元素,体现了南方地区的独特风格和审美观念。
除了表达地域文化差异之外,冠梁还可以反映建筑的功能和用途。
在古代中国,不同类型的建筑物所使用的冠梁样式也有所不同。
例如,宫殿和官府常常选择金銮冠梁或琉璃冠梁,以表达其威严和尊贵。
而民居和私人建筑则更倾向于选择简约而精致的冠梁设计,以展现主人的文化品味和生活态度。
随着时间的推移和文化的演变,传统的冠梁也在不断演进与发展。
现代建筑师将传统的冠梁元素融入到当代建筑设计中,创造出更加丰富多样的冠梁形式。
这种融合传统与现代的设计方法,使得冠梁不仅保持了其原有的文化内涵,同时也适应了现代建筑的功能与美学需求。
总的来说,冠梁是古代中国建筑中一种重要的梁形构件,它不仅承载屋顶结构,还具有重要的文化象征意义。
冠梁的形状和样式多样化,反映了不同地域和建筑用途的差异。

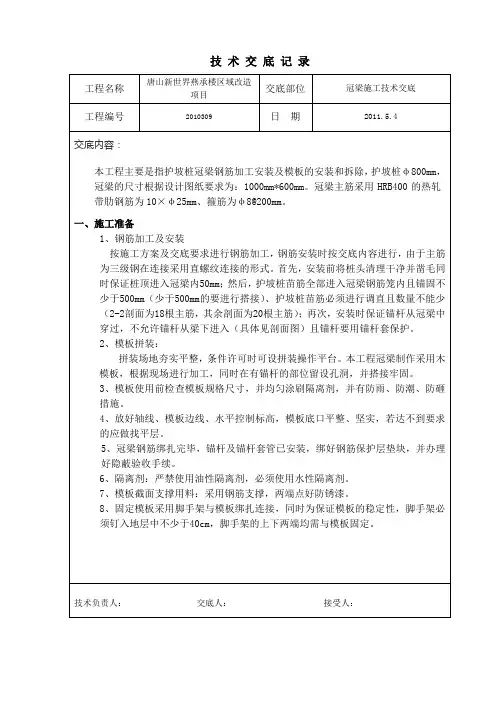

引言概述:冠梁施工技术交底是在建筑施工过程中非常重要的一环,它涉及到冠梁施工的各个方面,包括施工方法、施工工艺、施工流程、安全措施等内容。
本文将就冠梁施工技术交底从引言概述、正文内容、总结三个方面进行详细阐述。
正文内容:一、冠梁施工方法1.传统冠梁施工方法传统冠梁施工方法是指采用传统的人工施工方式进行冠梁的搭建,具体包括搭设脚手架、安装模板、浇筑混凝土等步骤。
在传统施工方法中,需要对脚手架的搭建、模板的安装以及混凝土的浇筑进行详细说明。
2.模块化冠梁施工方法模块化冠梁施工方法是指通过预制构件来实现冠梁的搭建,具有施工速度快、施工质量稳定的优点。
需要详细介绍模块化冠梁施工方法的具体步骤和要点。
二、冠梁施工工艺1.冠梁模板施工工艺冠梁模板施工工艺主要包括模板安装、模板调整、模板拆除等步骤。
需要说明具体的模板施工工艺流程和注意事项。
2.钢筋绑扎工艺钢筋绑扎工艺是冠梁施工过程中非常关键的一环,需要详细介绍绑扎的方法、节点处理以及钢筋连接等内容。
3.混凝土浇筑工艺混凝土浇筑工艺包括配料、搅拌、运输和浇筑等步骤,需要强调施工中对混凝土浇筑的质量控制措施和注意事项。
4.冠梁防水处理工艺冠梁防水处理工艺是保证冠梁使用寿命和性能的重要环节,需要详细介绍防水材料的选择和施工方法。
5.冠梁养护工艺冠梁养护工艺对冠梁的使用寿命和性能具有重要影响,需要详细介绍养护期间的注意事项和措施。
三、冠梁施工流程1.施工准备阶段施工准备阶段包括施工计划、施工方案的制定以及施工材料和人力的准备工作等内容。
2.模板安装与调整模板安装与调整是冠梁施工的关键步骤,需要详细介绍模板安装的准确性和模板调整的方法。
3.钢筋绑扎与焊接钢筋绑扎与焊接是冠梁施工过程中重要的一步,需要强调施工质量和安全。
4.混凝土浇筑与养护混凝土浇筑与养护是冠梁施工过程中的关键环节,需要详细介绍浇筑和养护工艺。
5.冠梁防水处理与验收冠梁防水处理与验收是施工的最后一步,需要强调防水质量和验收标准。
混凝土支撑及冠梁施工工艺工法QB/ZTYJGYGF-DT-0110-2011第二工程有限公司李义堂1 前言1.1工艺工法概况深基坑工程施工时,尤其市政工程,为了尽可能保护环境少占地,在结构外侧首先施工围护结构,围护结构通常采用钻孔桩或地下连续墙+支撑体系构成。
钻孔灌注桩或地下连续墙,采用单根或者单幅墙施工,为了使单根钻孔桩或单幅墙形成整体,共同受力,采用在桩顶或墙顶施作钢筋混凝土冠梁来实现。
目前深基坑支撑体系形式很多,主要有钢管(型钢)内支撑、钢筋混凝土内支撑及锚索等支撑形式。
由于混凝土支撑梁相对于钢支撑有着整体性好、刚度大、既能受压又能受拉的优点,在地铁等大型深基坑工程得到广泛应用。
1.2工艺原理冠梁:将围护结构(桩或地连墙墙)顶钢筋凿出并调直,绑扎钢筋连接形成整体骨架,浇筑混凝土后在围护结构顶形成一道钢筋混凝土梁整体结构,使桩(墙)顶锚入形成固定端,从而控制基坑开挖过程中的桩(墙)顶变形,保证基坑的稳定和安全。
混凝土支撑:当完成围护结构进行基坑土方开挖时,基坑四周的土体必然产生压力作用于基坑的围护结构上,其力的方向近似于水平,力的大小取决于不同土质的压力值。
这种水平压力通过对围护结构的作用传递给钢筋混凝土围檩梁,再集中到钢筋混凝土支撑梁上,构成稳定的支撑体系。
2 工法特点适应性强,不受周边场地不足的限制。
结构刚度大,整体性好,安全性高。
设备简单、操作方便。
存在等强时间长、拆除慢、影响施工进度的缺点。
3适用范围适用于软弱、变形敏感、复杂的地质条件以及环境复杂、深度大、平面形状不规则的深基坑工程。
4主要引用标准4.1《地下铁道工程施工及验收规范》(GB50299);4.2《建筑基坑支护技术规程》(JGJ120);4.3《混凝土结构设计规范》(GB50010);4.4《混凝土质量控制标准》(GB50164);4.5《建筑地基基础工程施工质量验收规范》(GB50202);4.6《混凝土结构工程施工质量验收规范》(GB50204);4.7《钢筋机械连接通用技术规程》(JGJ107);4.8《滚轧直螺纹钢筋连接接头》(JG163)4.9《钢筋焊接机验收规程》(JGJ18);4.10《城市轨道交通工程测量规范》(GB 5038)。
冠梁、支撑梁施工方法冠梁、支撑梁施工方法提要:拆除的方法考虑到本工程的环境,不容许采用爆破方式,所以我们将采用人工和小型机械方式分段拆除。
具体做法:先将支撑梁做好分段线不超过2m长冠梁、支撑梁施工方法1 深基坑支护方式本工程深基坑支护采用一道钢筋混凝土冠梁及内支撑结构,该支撑体系能够充分发挥混凝土材料的受力特点,具有足够的刚度和变形小的特点。
能够确保基础施工、周边邻近建筑物和地下管网等公共设施的安全。
2 支撑的工艺流程及施工顺序第一层土全面挖至支撑垫层标高→垫层底模施工→凿护壁结构锚固筋(格构柱顶清理)→测量弹线、钢筋绑扎→模板安装及固定→ 防护栏杆预埋铁件→检测沉降钉、轴力监测仪埋设→混凝土浇筑施工→混凝土养护→拆模清理→下层土方开挖。
冠梁、支撑梁施工顺序:冠梁、支撑梁施工随围护结构的钻孔灌注桩施工和立柱桩施工同步进行,浇注长度控制在30m左右,以减少混凝土温度变化引起的收缩裂缝。
冠梁、支撑梁的施工面用小型挖机开槽,灌注桩桩顶用人工凿桩,保留或接长锚固钢筋。
立柱桩中的钢格构架,用人工清理保证锚固高度,经验槽复核后浇注垫层,梁侧模用机制九夹板,采用商品混凝土浇筑。
施工缝预留好钢筋,并用九夹板封堵。
开槽的土方不外运,留作支撑梁回填土和土方车辆在支撑上走行需铺路基箱的架空垫层。
3 混凝土冠梁、支撑的施工方案支撑、冠梁体系钢筋、模板施工(1)支撑土底人工清理夯实,进行c15 细石混凝土垫层浇筑厚100,细石混凝土随捣随抹平,表面标高用水平仪及时检测找平,使标高满足要求。
(2)测量弹线后,先绑扎钢筋,然后安设和固定模板。
(3)支撑体系钢筋绑扎先绑扎圈梁或冠梁钢筋,然后绑扎支撑钢筋。
支撑主筋按设计要求长度伸进冠梁内,多支撑节点处钢筋要合理交叉,避免影响梁的有效高度。
(4)冠梁与支撑的施工缝按设计要求设置,如设计无要求,且无整体浇捣的可能,则每根梁分3 段施工,每施工段长度35~40m,不得随意留置施工缝。
冠梁及支撑梁施工工艺和流程1.施工流程
2.施工工艺
序号施工步骤示例图片施工方法及要求
开挖基坑内土方至第一道支撑
底标高处,凿除地下连续墙或桩顶浮
浆至冠梁梁底标高,并将表面凿毛用
1 凿桩头
清理
水清洗干净。
浮浆凿除前在迎土层导墙上
标注出预埋测斜管和超声波检测
管位
置,凿除时注意保护,如测斜管或超
声波检测管断裂,应及时用布或编织
袋将其封堵,避免泥土落入管中。
冠梁基槽开挖到位后,应及时浇
筑垫层,形成钢筋绑扎的工作面。
2 钢筋
绑扎
钢筋绑扎须严格按照设计文
件
和施工图进行,横向支撑1/3 跨位置
严禁出现钢筋接头,钢筋绑扎前,应
清理干净冠梁内部的杂物。
冠梁侧模采用覆面胶合板,模板
安装前应清理干净,主楞和次楞的布
置经计算确定。
混凝土浇筑之前浇水
3 模板
安装
湿润。
模板安装应正确控制轴线位
置
及截面尺寸。
当拼缝≥10mm 的要用
白铁皮封钉。
为防止浇筑混凝土时漏
浆,在侧模内侧底端应加设海绵条。
内支撑混凝土一般采用天泵浇
筑,浇筑前,施工现场应先做好各项
4 混凝土
浇筑
准备工作,模板内的垃圾和杂物要清
理干净。
冠梁与支撑节点应同时施工,施
工缝应设置在梁中1/3 处,新老混凝
土结合面按施工缝要求凿毛处理。
冠梁施工方案一、前言冠梁是建筑工程中重要的承重构件,对整个建筑结构的牢固性和稳定性起着至关重要的作用。
本文将针对冠梁的施工方案进行详细介绍,从施工准备、施工工艺、安全措施等方面进行阐述,希望能够为相关从业人员提供参考。
二、施工准备1. 材料准备冠梁的主要材料包括混凝土、钢筋等,施工前需按照设计要求准备好相应的材料,以保证施工质量。
2. 设备准备在进行冠梁施工时,需要使用到吊装机械、模板支撑等设备,施工前需确保设备完好、操作正常,以确保施工顺利进行。
3. 人员配备合适的施工人员队伍是冠梁施工的重要保障,需合理配置各类工种人员,确保施工安全和质量。
三、施工工艺1. 搭模支撑冠梁施工前需搭设好模板支撑,确保模板结构牢固,符合设计要求。
2. 钢筋安装在搭设好模板后,进行钢筋的安装工作,确保钢筋的数量、位置符合设计要求,并注意钢筋的连接牢固。
3. 混凝土浇筑钢筋安装完成后,进行混凝土的浇筑工作,保证混凝土的均匀性和密实性,避免混凝土浇筑过程中出现渗漏等问题。
4. 拆模验收混凝土达到规定强度后,进行拆模验收工作,确保冠梁的外形、尺寸等符合设计要求,没有明显缺陷。
四、安全措施1. 安全防护施工现场要设置好警示标识,确保施工人员遵守安全操作规程,穿戴好安全装备,减少安全事故发生的可能性。
2. 环境保护冠梁施工过程中要注意保护周边环境,避免对周围居民和生态环境造成影响,严格控制噪声、粉尘等污染物的排放。
五、总结冠梁作为建筑工程中的重要构件,其施工方案的质量和执行情况直接影响到建筑物的安全和稳定。
因此,在进行冠梁施工时,务必认真落实相关施工准备、工艺流程和安全措施,确保施工质量和安全,以确保建筑结构的牢固性和稳定性。

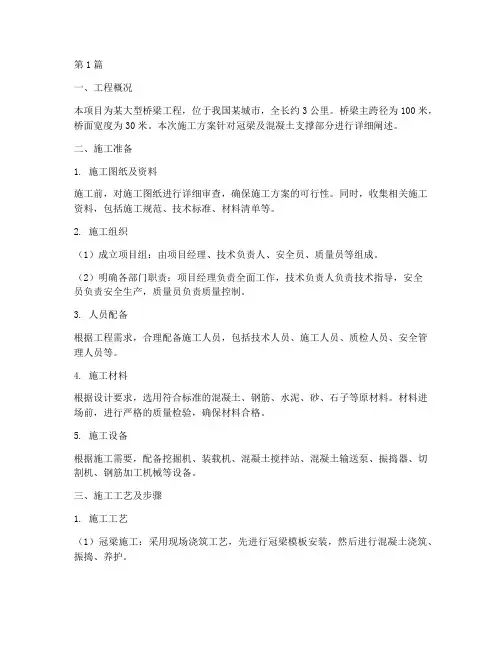

第1篇一、工程概况本项目为某大型桥梁工程,位于我国某城市,全长约3公里。
桥梁主跨径为100米,桥面宽度为30米。
本次施工方案针对冠梁及混凝土支撑部分进行详细阐述。
二、施工准备1. 施工图纸及资料施工前,对施工图纸进行详细审查,确保施工方案的可行性。
同时,收集相关施工资料,包括施工规范、技术标准、材料清单等。
2. 施工组织(1)成立项目组:由项目经理、技术负责人、安全员、质量员等组成。
(2)明确各部门职责:项目经理负责全面工作,技术负责人负责技术指导,安全员负责安全生产,质量员负责质量控制。
3. 人员配备根据工程需求,合理配备施工人员,包括技术人员、施工人员、质检人员、安全管理人员等。
4. 施工材料根据设计要求,选用符合标准的混凝土、钢筋、水泥、砂、石子等原材料。
材料进场前,进行严格的质量检验,确保材料合格。
5. 施工设备根据施工需要,配备挖掘机、装载机、混凝土搅拌站、混凝土输送泵、振捣器、切割机、钢筋加工机械等设备。
三、施工工艺及步骤1. 施工工艺(1)冠梁施工:采用现场浇筑工艺,先进行冠梁模板安装,然后进行混凝土浇筑、振捣、养护。
(2)混凝土支撑施工:采用现场浇筑工艺,先进行支撑模板安装,然后进行混凝土浇筑、振捣、养护。
2. 施工步骤(1)冠梁施工①冠梁模板安装:根据设计图纸,制作冠梁模板,模板尺寸准确、平整、牢固。
在模板安装过程中,确保模板与梁体之间的间隙均匀,避免出现漏浆现象。
②混凝土浇筑:采用混凝土输送泵进行浇筑,确保混凝土浇筑均匀、密实。
浇筑过程中,派专人负责振捣,消除气泡,提高混凝土质量。
③混凝土养护:浇筑完成后,及时进行混凝土养护,保持混凝土表面湿润,防止裂缝产生。
(2)混凝土支撑施工①支撑模板安装:根据设计图纸,制作支撑模板,模板尺寸准确、平整、牢固。
在模板安装过程中,确保模板与梁体之间的间隙均匀,避免出现漏浆现象。
②混凝土浇筑:采用混凝土输送泵进行浇筑,确保混凝土浇筑均匀、密实。
6.6.1冠梁、腰梁、支撑梁施工工艺流程图 1 冠梁、腰梁、支撑梁施工工艺流程图6.6.2测量放线1.平面坐标系内轴线控制网的布置本着“先整体、后局部”、“高精度控制底精度”原则布置设测量控制网。
根据城市规划部门提供的坐标控制点,经复核检查后,利用全站仪进行平面轴线的布设。
在不受施工干扰且通视良好的位置设置轴线的控制点,同时做好显著标记。
在施工全过程中,对控制点妥善保护。
根据施工需要,依据主主轴线进行轴线加密和细部放线,形成平面控制制网。
施工过程中定期复查控制网的轴线,确保测量精确。
支撑的水平轴线偏差控制在20mm之内。
2.场区高程控制网的布设根据城市规划部门提供的高程控制点,用精密水准仪进行闭合检查,布置一套高程控制网。
场区内至少引测三个水准点,并根据实际需要另外增加,以此测设出建筑物高程控制网。
支撑系统中心标高误差控制在20mm之内。
6.6.3钢筋工程本工程钢筋出箍筋为外加工处,其余皆在场内加工完成。
1.钢筋采购钢筋进场必须附有出厂证明(实验报告),钢筋标志,并根据标志批号及直径分批检验和做见证取样。
钢筋进场时分类码放,做好标识,存放钢筋场地必须平整无积水,并设有排水坡度。
堆放时,钢筋下面要垫设木枋,离地面不宜少于20mm,以防钢筋锈蚀和污染。
2.钢筋制作(1)受力钢筋的弯钩和弯折应符合相应规范要求。
(2)箍筋的末端应作弯钩,弯钩形式应符合设计要求。
当设计无具体要求时,应符合相关规范要求。
(3)钢筋翻样时,要熟悉图纸的基础上进行,以下几方面应着重注意:①按照施工质量验收规范的有关规定,确保梁、柱钢筋相互穿插,避让关系,在准确理解设计图意,执行验收规范的前提下,认真进行钢筋翻样。
②应严格按照图纸规定和施工规范和要求确定钢筋的锚固长度及钢筋搭接长度。
③钢筋加工要注意首件半成品的质量检查,确保合格后方可批量加工。
批量加工的钢筋半成品经检验验收合格后,按照规范、品种及使用部位,分类堆放。
④受力钢筋加工应平直,无弯曲,否则应进行调直。
第1篇一、工程概况本工程位于我国某城市,总建筑面积约为10000平方米,结构形式为框架剪力墙结构。
冠梁作为框架结构中的重要构件,其施工质量直接影响到整个建筑的安全性和稳定性。
为确保冠梁施工的顺利进行,特制定本施工方案。
二、施工准备1. 技术准备(1)熟悉设计图纸,了解冠梁的尺寸、位置、配筋等要求。
(2)查阅相关规范和标准,掌握冠梁施工的技术要求和质量标准。
(3)组织施工人员学习冠梁施工工艺,提高施工技能。
2. 材料准备(1)钢筋:根据设计要求,提前采购符合标准的钢筋,并进行检验。
(2)混凝土:选用强度等级符合设计要求的混凝土,确保混凝土质量。
(3)模板:根据冠梁尺寸,制作符合要求的模板,并进行检验。
(4)支撑体系:选用合格的支撑材料,确保支撑体系的稳定性和安全性。
3. 人员准备(1)组织施工队伍,明确各工种人员职责。
(2)对施工人员进行安全教育和技术培训。
(3)配备必要的安全防护设施。
三、施工工艺1. 施工流程(1)测量放线:根据设计图纸,进行冠梁位置放线。
(2)模板安装:按照设计要求,安装模板,确保模板的垂直度和水平度。
(3)钢筋绑扎:根据设计图纸,绑扎钢筋,确保钢筋间距和位置符合要求。
(4)混凝土浇筑:浇筑混凝土,控制浇筑速度和振捣质量。
(5)养护:混凝土浇筑完成后,进行养护,确保混凝土强度达到设计要求。
(6)模板拆除:混凝土强度达到设计要求后,拆除模板。
2. 施工要点(1)测量放线:准确放线,确保冠梁位置符合设计要求。
(2)模板安装:模板安装牢固,确保模板的垂直度和水平度。
(3)钢筋绑扎:钢筋绑扎牢固,确保钢筋间距和位置符合设计要求。
(4)混凝土浇筑:控制浇筑速度和振捣质量,确保混凝土密实。
(5)养护:混凝土浇筑完成后,进行养护,确保混凝土强度达到设计要求。
四、质量控制1. 材料质量:严格控制钢筋、混凝土、模板等材料的质量,确保材料符合设计要求。
2. 施工过程:加强施工过程控制,确保施工质量。
施工步骤为:孔桩(地连墙)施工完毕、桩体检验合格→测量放线冠梁位置,开挖并将桩顶混凝土凿除→冠梁钢筋加工安装、预埋件安装→浇筑冠梁混凝土→混凝土养护→模板拆除等工序。
1、冠梁施工施作完地下连续墙和灌注桩后,待强度达到3天后,可开挖表层及桩间和连续墙间土方至冠梁底,桩体及连续墙经检验合格。
方可进行桩头和连续墙顶部破除至冠梁底以上5cm处,施工冠梁将所有的围护结构连接起来成为一个整体,可以提高整个结构抗倾覆的能力及易于支撑体系施工。
混凝土冠梁与钻孔灌筑桩的连接如下图所示。
冠梁每次施工段长度暂定为45米。
孔桩与冠梁连接示意图地下连续墙与冠梁连接示意图冠梁施工顺序为:首先将桩顶(地下连续墙顶)的浮浆凿除,并将桩顶混凝土面充分凿毛,调直桩内预埋进冠梁的钢筋,冠梁钢筋在钢筋加工场地加工好后运至现场进行绑扎,并按设计要求安装预埋件,然后按照测量放线的位置进行模板安装,模板采用0.3x1.5米和0.6x1.5米的钢模板,Φ40钢管、100mm×100mm 木枋作背带加拉筋加固,待报检合格后进行冠梁混凝土的浇注,浇注混凝土时采用插入式振捣棒进行振捣,振捣必须密实。
混凝土浇注完成后,根据天气情况,及时对混凝土进行覆盖或者浇水养护。
2、工艺流程3、准备工作(1)、冠梁开挖前做好准备工作,查明周边地下管线和地下构筑物的情况,予以拆迁或加固,采取可行的措施进行严密检测,确保施工期间地下管线和地下构造物安全正常使用。
(2)、冠梁开挖前准备一定数量的应急材料,作好冠梁基坑抢险加固准备工作。
冠梁基坑施工前,在冠梁基坑四周布设排水沟,并把排水沟引到已经设计好的集水坑内,在采用抽水泵抽排。
并在施工边界设置警戒线进行维护。
4、冠梁施工方法4.1、基坑开挖钻孔桩施工完(地下连续墙),待强度达到后,由测量放线定出冠梁土方开挖界限,采用挖掘机进行冠梁基坑土方开挖至冠梁底。
孔桩(地下连续墙)位置采用人工配合机械清除孔桩覆土和孔桩之间的土方,土方清除至冠梁设计底标高。
冠梁施工
1、测量放样
测量人员根据设计,精确放出桩位中心线、由桩位中心线引出冠梁轴线,并将其引至冠梁基坑范围以外,放出基坑边线,经监理工程师验收合格后进行开挖。
2、基坑开挖
根据地质条件,基坑开挖采用挖掘机开挖并配合人工修整的方法进行。
开挖过程中随时测量基底标高及平面位置,避免超挖。
挖至冠梁底设计标高以上20cm后,用人工开挖至冠梁底标高并找平,宽度大于冠梁平面尺寸60cm~100cm. 如基底产生积水,采用集中排水法排至坑外。
3、凿桩头
基坑开挖完毕后,凿除桩头松散混凝土,以便保证桩头质量。
本工艺采用空压机、风镐破碎,严禁使用破碎锤,当破碎位置距离设计标高为5cm时,剩余部分采用人工凿除。
桩头要求平整,周边不允许破坏,可在凿除前在桩头标高位置人工先凿出一条沟槽。
4、垫层施工
桩头处理完毕后,待桩身混凝土试块达到设计强度后,方可进行下部工序的施工。
桩头破除至设计桩顶标高,将基底整平并夯实,然后铺设M7.5砂浆垫层,起到找平和作为底模的作用。
冠梁施工工艺流程图
5、钢筋制作安装
钢筋制作时,应严格按照图纸和规范、标准图集下料,保证钢筋的规格、锚固长度、箍筋尺寸、间距等符合要求;钢筋绑扎时,先划好钢筋位置线,以确保钢筋位置准确;钢筋绑扎应全数绑扎,不得跳扎、漏扎,钢筋绑扎连接长度符合规范及图纸要求,对于采用直螺纹连接的,应在钢筋工程施工前进行工艺检验,并按每一施工阶段不同类型钢筋进行送检;钢筋绑扎先底后上,先外侧后。
主筋之间交叉点要梅花型布置连接,钢筋主筋采用直螺纹接头连接。
6、模板安装
(1)模板构造
冠梁模板由侧板、木档、平撑、斜撑、木桩等组成。
侧模用长条木板加
钉竖向木档。
平撑和斜撑钉在木桩与木档之间。
(2)施工操作要点
①先在基底砂浆找平层上弹出冠梁边线,再把侧模对准边线垂直竖立,
用水平尺校正侧板顶面水平后,再用斜撑和平撑钉牢。
如冠梁较长,
应先安装冠梁两端的端模板,校正后,再在侧模上口拉通线,依照
通线再安装侧板。
②侧模底部应修整平整,确保模板底部不会漏浆,保证混凝土质量;
压脚条的固定采用50cm长的钢筋条固定,每间隔50cm设置一道;
③钢管固定:在侧模中部,采用双钢管进行固定,钢管先用铁定固定
到模板上后,上部再用钢管和扣件拉结固定好;模板侧面采用斜撑
与地面成45度角和平撑进行固定,底部采用钢筋条,钢筋条打入地
面以下不少于30cm;
④模板拆除:待混凝土强度达到50%,且在24小时后方可进行侧模的
拆除;模板拆除时应小心不要破坏梁表面混凝土。
⑤冠梁模板拆除后及时回填冠梁与边坡处作业面基槽,以免影响上部
挂网喷浆施工。
7、混凝土浇筑
(1)混凝土采用商品混凝土,由混凝土拌合站用运输车运至浇筑地点配合溜槽进行浇筑,浇筑采用水平分层的浇筑方式,注意分层厚度,每层厚度不大于30cm。
采用插入式振捣器进行振捣,振捣按排式布点,布点间距不得超过振捣棒有效振捣半径的1.5倍。
表面振捣器移位间距,应使振动器平板能覆盖已振实部分100㎜左右。
振捣过程随时掌握振捣时间与距离,防止过振和漏振情况发生。
振捣按混凝土泛浆、表面平坦、无气泡冒出、混凝土面不再下沉为振捣密实的标志进行控制,混凝土捣实后1.5到24h 之内,不得受到振动。
(2)振捣过程中注意振捣棒和模板的距离,防止振捣棒碰撞模板影响外观质量。
浇筑过程中安排专人观察模板的位置,防止出现跑模、涨模,发现问题及时采取加固措施。
(3)浇筑完成后混凝土人工收面,保证表面平整、光滑。
(4)试验人员应在拌和站及现场严格控制混凝土的配合比及坍落度,同时做好混凝土试块,并同条件养护。
混凝土浇筑后,应进行表面覆盖及洒水
养生,拆模后也应立即采用麻袋覆盖及洒水养生。
混凝土浇筑完毕七天内要保证混凝土面处于湿润状态,以免产生裂缝等外观缺陷。
冠梁施工质量控制标准
钢筋绑扎要求如下表所示:
冠梁允许偏差:。
