读取DS18B20温度,通过LCD1602显示出来,并输出控制

1.1、来源在人类的生活环境中，温度扮演着极其重要的角色。

无论你生活在哪里，从事什么工作，无时无刻不在与温度打着交道。

温度无时无刻不在，同样也时时刻刻都在变化，为了让人们能更直观的看出此时此刻此地的实时温度，我就利用了单片机来完成这一功能。

1.2、意义温度的检测与控制在现代经济与社会中有举足轻重的地位，与我们的生活息息相关，密不可分，越发占有一席之地。

例如在储粮仓库、智能楼宇、空调控制及其他的工农业生产和科学研究中应用广泛。

在温度的检测与控制方面，DS18B20小型温度检测系统及其数字温度传感器有许多突出的优点，其通过单总线与单片机连接，系统结构简单，抗干扰能力强，适合于恶劣环境下进行现场温度检测，因此对于我们来设计并研究基于DS18B20的温度检测系统有主要的现实意义，从一方面讲这不仅对于工农业的发展，更对于国防的巩固与建设起到重要的作用；另一方面，本设计能够在一定程度上提高自己的单片机开发能力。

1.3、目的（1）本实验要实现的是通过DS18B20温度传感器采集温度并在LCD上显示,并学会使用单片机控制DS18B20此类单总线器件，并对数字温度传感器DS18B0进行时序分析。

（2）更进一步了解LCD1602的应用。

（3）掌握单片机与PC的远程通信。

2、课题承担人员及分工说明*********：（1）主要负责电路板的制作、焊接与调试。

（2）电路的仿真。

（3）温度主要程序的编写与调试。

**********：（1）Protel画板，材料的收集。

（2）串口的调试与程序编写。

（3）VB界面的设计和上位机程序的编写。

二、课题总体设计说明1、说明总体开发计划和课题所达到的功能目标和技术指标1.1、总体开发计划1.1.1、基本功能（1）以数字传感器DS1820作为前端采集温度，经过单片机处理后，将外部的温度显示在液晶屏上。

（2）可用通过独立式按键来设定温度的上限值和下限值，当坏境温度超过上限值或低于下限值时蜂鸣器会自动报警，并在液晶屏上提示温度大于上限值或温度小于下限值。

DS18B20温度传感器LCD1602显示#include < reg51.h >#include < intrins.h >#define uchar unsigned char#define uint unsigned intsbit DQ = P3^3 ; //定义DS18B20端口DQbit presence ; //检测18b20是否插好sbit RS = P2^4 ;sbit RW = P2^5 ;sbit EN = P2^6 ;uchar code cdis1[ ] = {" The third group"} ;uchar code cdis2[ ] = {" TEMP: . C "} ;uchar code cdis3[ ] = {" DS18B20 ERR0R "} ;uchar code cdis4[ ] = {" PLEASE CHECK "} ;unsigned char data temp_data[2] = {0x00,0x00} ; //读出温度暂放unsigned char data display[5] = {0x00,0x00,0x00,0x00,0x00} ; //显示单元数据，共4个数据和一个运算暂用unsigned char code ditab[16] = {0x00,0x01,0x01,0x02,0x03,0x03,0x04,0x04,0x05,0x06,0x06,0x07,0x08,0x08,0x09,0x09} ;unsigned char code mytab[8] = {0x0C,0x12,0x12,0x0C,0x00,0x00,0x00,0x00} ; //自定义字符#define delayNOP() ; {_nop_() ;_nop_() ;_nop_() ;_nop_() ;} ;void delay1(int ms){unsigned char y ;while(ms--){for(y = 0 ; y<250 ; y++){_nop_() ;_nop_() ;_nop_() ;_nop_() ;}}}bit Lcd_BusyTest() //lcd_busy为1时，忙，等待。

读取DS18B20温度,通过LCD1602显示出来,并输出控制电路原理图程序1.main.c#include #include"lcd.h"#include"temp.h" void LcdDisplay(int); sbit K1=P2^0;sbit K2=P2^1;sbit K3=P2^2;sbit K4=P2^3; extern int th=20; extern int tl=-10; sbit beep=P1^0;void main(){LcdInit(); LcdWriteCom(0xc7); LcdWriteData('C'); while(1){if(K1==0){Delay1ms(500);if(K1==0);th++;}if(K2==0){Delay1ms(500);if(K2==0);th--;}if(K3==0){Delay1ms(500);if(K3==0);tl++;}if(K4==0){Delay1ms(500);if(K4==0);tl--;}LcdDisplay(Ds18b20ReadTemp());}}void LcdDisplay(int temp){int i,tt,rr,mm;unsigned char datas[] = {0, 0, 0, 0},datas1[] = {0, 0, 0},datas2[] = {0, 0, 0};float tp;if(temp< 0){LcdWriteCom(0xc0);LcdWriteData('-');i=1;temp=temp-1;temp=~temp;tp=temp;temp=tp*0.0625*10+0.5;mm=-temp;}else{LcdWriteCom(0xc0);LcdWriteData('+');tp=temp;temp=tp*0.0625*10+0.5;mm=temp;}datas[0] = temp / 1000; datas[1] = temp % 1000 / 100; datas[2] = temp % 100 / 10; datas[3] = temp% 10;if(th < 0){LcdWriteCom(0x89);LcdWriteData('-');tt=-th;}else{LcdWriteCom(0x89);LcdWriteData('+');tt=th;}datas1[0] = tt / 100;datas1[1] = tt% 100 / 10; datas1[2] = tt % 10; LcdWriteCom(0x87); LcdWriteData('H'); LcdWriteCom(0x88); LcdWriteData(':'); LcdWriteCom(0x8a); LcdWriteData('0'+datas1[0]); LcdWriteCom(0x8b); LcdWriteData('0'+datas1[1]); LcdWriteCom(0x8c); LcdWriteData('0'+datas1[2]);if(tl < 0){LcdWriteCom(0x90);LcdWriteData('-');rr=-tl;}else{LcdWriteCom(0x90);LcdWriteData('+');rr=tl;}datas2[0] = rr / 100;datas2[1] = rr% 100 / 10; datas2[2] = rr % 10; LcdWriteCom(0x8e); LcdWriteData('L'); LcdWriteCom(0x8f); LcdWriteData(':'); LcdWriteCom(0x91); LcdWriteData('0'+datas2[0]); LcdWriteCom(0x92);LcdWriteData('0'+datas2[1]); LcdWriteCom(0x93); LcdWriteData('0'+datas2[2]);if(mm>=(th*10)||mm<=(tl*10)||th<=tl) beep=0;elsebeep=1;LcdWriteCom(0x80); LcdWriteData('T');LcdWriteCom(0x81); LcdWriteData('A');LcdWriteCom(0x82); LcdWriteData('I');LcdWriteData(' ');LcdWriteCom(0x84); LcdWriteData('A');LcdWriteCom(0x85); LcdWriteData('N');LcdWriteCom(0xc1); LcdWriteData('0'+datas[0]); LcdWriteCom(0xc2); LcdWriteData('0'+datas[1]);LcdWriteCom(0xc3);LcdWriteData('0'+datas[2]);LcdWriteCom(0xc4);LcdWriteData('.');LcdWriteCom(0xc5);LcdWriteData('0'+datas[3]);LcdWriteCom(0xc6);LcdWriteData('"');}2.lcd.h#ifndef __LCD_H_/********************************** 当使用的是4位数据传输的时候定义，使用8位取消这个定义**********************************/ #define LCD1602_4PINS /********************************** 包含头文件#include//---重定义关键词---//#ifndef uchar#define uchar unsigned char#endif#ifndef uint#define uint unsigned int#endif/********************************** PIN口定义**********************************/ #define LCD1602_DATAPINS P0sbit LCD1602_E=P2^7;sbit LCD1602_RW=P2^5;sbit LCD1602_RS=P2^6;/********************************** 函数声明/*在51单片机12MHZ时钟下的延时函数*/ void Lcd1602_Delay1ms(uint c); //误差0us /*LCD1602写入8位命令子函数*/void LcdWriteCom(uchar com);/*LCD1602写入8位数据子函数*/void LcdWriteData(uchar dat) ;/*LCD1602初始化子程序*/void LcdInit();#endif3.temp.h#define __TEMP_H_#includesbit DSPORT=P3^7;void Delay1ms(unsigned int );unsigned char Ds18b20Init();void Ds18b20WriteByte(unsigned char com); unsigned char Ds18b20ReadByte();void Ds18b20ChangTemp();void Ds18b20ReadTempCom();int Ds18b20ReadT emp();#endif4.lcd.c#include"lcd.h"void Lcd1602_Delay1ms(uint c) //延时{uchar a,b;for (; c>0; c--){for (b=19;b>0;b--){for(a=1;a>0;a--);}}}#ifndef LCD1602_4PINS //当没有定义这个LCD1602_4PINS时void LcdWriteCom(uchar com) //写入一个字节命令{LCD1602_E = 0;LCD1602_RS = 0;LCD1602_RW = 0;LCD1602_DATAPINS = com;Lcd1602_Delay1ms(1);LCD1602_E = 1;Lcd1602_Delay1ms(5);LCD1602_E = 0;}#elsevoid LcdWriteCom(uchar com){LCD1602_E = 0;LCD1602_RW = 0;LCD1602_DATAPINS = com; //由于4位的接线是接到P0口的高四位，所以传送高四位不用改Lcd1602_Delay1ms(1);LCD1602_E = 1;Lcd1602_Delay1ms(5);LCD1602_E = 0;LCD1602_DATAPINS = com << 4; //发送低四位Lcd1602_Delay1ms(1);LCD1602_E = 1;Lcd1602_Delay1ms(5);LCD1602_E = 0;}#endif#ifndef LCD1602_4PINSvoid LcdWriteData(uchar dat) //写入一个字节数据{LCD1602_E = 0;LCD1602_RS = 1;LCD1602_DATAPINS = dat;Lcd1602_Delay1ms(1);LCD1602_E = 1;Lcd1602_Delay1ms(5);LCD1602_E = 0;}#elsevoid LcdWriteData(uchar dat){LCD1602_E = 0;LCD1602_RS = 1;LCD1602_RW = 0;LCD1602_DATAPINS = dat; //由于4位的接线是接到P0口的高四位，所以传送高四位不用改Lcd1602_Delay1ms(1);LCD1602_E = 1; //写入时序Lcd1602_Delay1ms(5);LCD1602_E = 0;LCD1602_DATAPINS = dat << 4; //写入低四位Lcd1602_Delay1ms(1);LCD1602_E = 1; //写入时序Lcd1602_Delay1ms(5);LCD1602_E = 0;}#endif#ifndef LCD1602_4PINSvoid LcdInit() //LCD初始化子程序{LcdWriteCom(0x38);LcdWriteCom(0x0c);LcdWriteCom(0x06);LcdWriteCom(0x01);LcdWriteCom(0x80);}#elsevoid LcdInit(){LcdWriteCom(0x32); LcdWriteCom(0x28); LcdWriteCom(0x0c); LcdWriteCom(0x06); LcdWriteCom(0x01); LcdWriteCom(0x80);}#endif5.temp.c#include"temp.h"void Delay1ms(unsigned int y) //延时{ unsigned int x;for(y;y>0;y--)for(x=110;x>0;x--);}unsigned char Ds18b20Init() //初始化{ unsigned int i;DSPORT=0;i=70;while(i--);DSPORT=1;i=0;while(DSPORT){i++;if(i>5000)return 0;//失败}return 1;//成功}void Ds18b20WriteByte(unsigned char dat) //写字节{unsigned int i,j;for(j=0;j<8;j++){DSPORT=0; //每写入一位数据之前先把总线拉低1us （数据手册上模糊）i++;DSPORT=dat&0x01;i=6;while(i--);DSPORT=1;dat>>=1;}}unsigned char Ds18b20ReadByte(){unsigned char byte,bi;unsigned int i,j;for(j=8;j>0;j--){DSPORT=0;i++;DSPORT=1;i++;i++;bi=DSPORT;byte=(byte>>1)|(bi<<7);i=4;while(i--);}return byte;}void Ds18b20ChangTemp() //温度转换{Ds18b20Init();Delay1ms(1);Ds18b20WriteByte(0xcc);Ds18b20WriteByte(0x44);}void Ds18b20ReadTempCom() //读取温度命令{ Ds18b20Init();Delay1ms(1);Ds18b20WriteByte(0xcc);Ds18b20WriteByte(0xbe);}int Ds18b20ReadT emp() //读取温度{int temp=0;unsigned char tmh,tml;Ds18b20ChangT emp();Ds18b20ReadTempCom();tml=Ds18b20ReadByte();tmh=Ds18b20ReadByte();temp=tmh;temp<<=8;temp|=tml;。

DS18b20传感器利用1602显示温度电路图（附代码）*重要注：图中没有画出单片机最小系统，另外在实际焊接中1602 的1,2,3，15,16引脚要按下图焊接，其他引脚看上图，另外要加排阻；其次ds18b20焊接时要注意引脚，不要焊反。

下面说明书中给出的是bottom view，分清引脚后18b20直接按上图焊即可。

Ds18b20说明书：代码：#include<reg52.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned intsbit ds=P2^2;sbit rs=P3^5;sbit wr=P3^6;sbit lcden=P3^4;uint temp;bit flag;uchar code table1[]="temperature is:"; void delay(uchar x)//延时函数_ms{uchar a,b;for(a=x;a>0;a--)for(b=120;b>0;b--);}/* 18b20 */void delayus(uint t)//延时函数_us{while(t--);}void z_reset()//单总线复位{ds=1;delayus(5);ds=0;delayus(80);ds=1;delayus(14);if(ds==0)flag=1;elseflag=0;delayus(20);}bit z_bit_read()//总线读一位{bit dat;ds=0;_nop_();_nop_();ds=1;_nop_();dat=ds;delayus(10);return dat;}uchar ds_read_byte()//18b20读一字节{uchar i,k,j;for(i=0;i<8;i++){j=z_bit_read();k=(k>>1)|(j<<7);}return k;}void ds_write_byte(uchar dat)//18b20写一字节{uchar i;for(i=0;i<8;i++){ds=0;_nop_();ds=dat&0x01;delayus(6);ds=1;dat=dat>>1;}delayus(6);}uint ds_read_temperature()//从18b20读温度{uchar a,b;z_reset();ds_write_byte(0xcc);ds_write_byte(0xbe);a=ds_read_byte();b=ds_read_byte();temp=b;temp=temp<<8;temp=temp|a;temp=temp*0.0625*10;return temp;}/* 1602 */void write_com(uchar com)//1602写命令{rs=0;wr=0;lcden=0;P0=com;lcden=1;delay(5);lcden=0;}void write_data(uchar dat)//1602写数据{rs=1;wr=0;lcden=0;P0=dat;lcden=1;delay(5);lcden=0;}void init()//1602初始化{write_com(0x38);write_com(0x08);write_com(0x01);write_com(0x06);write_com(0x0f);}main(){uint c,num;uchar i,j,k,z;P0=0;init();for(num=0;num<15;num++) //1602静态显示第一行{write_data(table1[num]);delay(300);}while(1){z_reset();ds_write_byte(0xcc);ds_write_byte(0x44);c=ds_read_temperature(); //读到温度write_com(0x80+0x40); //从第二行写i=c/100;//得十位j=c/10-c/100*10;//得各位k=c%10;//得十分位z='.';write_data(0x30+i);//1602显示数字只能输入ASCII码write_data(0x30+j);write_data(z);write_data(0x30+k);delay(300);}}。

/*************************************************************************************************************** 名称：DS18B20采集温度+1602LCD显示编写：超时间：2012-11-29内容：***************************************************************************************************************/ #include<reg52.h>#define uchar unsigned char#define uint unsigned intsbit DQ=P3^7; //ds18b20与单片机连接口sbit RS=P3^0; //1602写数据/写命令选择端口//RS=1写数据，即要显示的内容//RS=0写命令，即一些LCD设置命令sbit RW=P3^1; //1602读/写选择端，RW=0为写模式sbit EN=P3^2; //给EN一个高脉冲，将数据送入液晶控制器，完成写操作uchar code str1[]={"^_^ Zhang Chao"};uchar code str2[]={" T= "};uchar data disdata[5];//百、十、个、小数位uint tvalue; //温度值uchar tflag; //温度正负标志/*************************lcd1602设置子函数*******************************************************************/ void delay1ms(uint ms) //延时1毫秒子函数,形参为ms（不够精确的）{unsigned int i,j;for(i=0;i<ms;i++)for(j=0;j<110;j++);}void wr_com(uchar com)//lcd写控制指令子函数，形参为com{delay1ms(1); //调用延时子函数，并用实参1代替延时子函数中的形参msRS=0; //RS=0进入写命令状态，即一些LCD设置命令RW=0; //RW=0为写模式EN=0; //EN=0时不能完成写操作P2=com; //把要设置的指令码com送给P2口delay1ms(1);EN=1; //给EN一个高脉冲，将数据送入液晶控制器，完成写操作delay1ms(1);EN=0; //EN=0时不能完成写操作}void wr_dat(uchar dat)//lcd写显示数据子函数，形参为dat{delay1ms(1);RS=1; //RS=1进入写数据状态，即要显示的内容RW=0; //RW=0为写模式EN=0; //EN=0时不能完成写操作P2=dat; //把要显示的数据dat送给P2口delay1ms(1);EN=1; //给EN一个高脉冲，将数据送入液晶控制器，完成写操作delay1ms(1);EN=0; //EN=0时不能完成写操作}void lcd_init() //lcd初始化设置子函数，不带参数,0x38是显示模式设置,其余是显示开/关及光标设置，无顺序{delay1ms(15);wr_com(0x38); //调用写控制指令子函数，并用实参"0011 1000"代替形参com//0x38表示设置为16*2显示，每个块为5*7点阵，8位数据接口delay1ms(5);wr_com(0x08); //调用写控制指令子函数，并用实参"0000 1000"代替形参com//0x08表示设置为关显示、不显示光标、光标不闪烁delay1ms(5);wr_com(0x01); //调用写控制指令子函数，并用实参"0000 0001"代替形参com//0x01表示显示数据清屏（数据指针清0，所有显示清0）delay1ms(5);wr_com(0x06);//调用写控制指令子函数，并用实参"0000 0110"代替形参com//0x06表示当读或写一个字符后地址指针加1，且光标加1;当写一个字符时，整屏显示不移动delay1ms(5);wr_com(0x0c);//调用写控制指令子函数，并用实参"0000 1100"代替形参com//0x0c打开显示、不显示光标、光标不闪烁delay1ms(5);}void display(uchar *p)//lcd显示字符串子函数{while(*p!='\0') //测试是否等于'\0'，即判断是否结尾{wr_dat(*p); //显示指针所指的字符串p++; //指针加1delay1ms(1);}}init_play()//初始化显示子函数{lcd_init(); //调用lcd初始化设置子函数，对LCD进行初始化wr_com(0x80); //调用写控制指令子函数，并用实参"1000 0000"代替形参com//并将数据指针定位到第一行第一个字符处display(str1);//从第一行第一个字符处显示字符串str1wr_com(0x80+0x40);//调用写控制指令子函数，并用实参"1000 0000"代替形参com//并将数据指针定位到第二行第一个字符处display(str2); //从第二行第一个字符处显示字符串str2}/**************************************************************************************************************//******************************ds18b20程序******************************************************************/ void delay_18b20(uint i)//延时1微秒{while(i--);}void ds18b20rst() //ds18b20初始化子函数//要求"数据线拉高-延时-数据线拉低-延时大于480微妙-数据线拉高-延时等待" {uchar x=0;DQ = 1; //信号线DQ复位delay_18b20(4); //延时DQ = 0; //DQ拉低delay_18b20(100); //精确延时大于480usDQ = 1; //拉高delay_18b20(40);}void ds18b20wr(uchar wdata)/*写数据子函数,无返回值，含参数*/{uchar i=0;for (i=8; i>0; i--)//要写完一个字节，故需要重复8次以下操作{DQ = 0; //数据线拉低DQ = wdata&0x01;//wdata是一个形参，将其与0000 0001进行按位与//按从低到高的顺序发送数据（一次发送一位)delay_18b20(10);DQ = 1; //最后将数据线拉高wdata>>=1; //将wdata右移1位}}uchar ds18b20rd() //读数据子函数,是有返回值dat{uchar i=0;uchar dat = 0;for (i=8;i>0;i--)//要读完一个字节，故需要重复8次以下操作{DQ = 0; //给脉冲信号dat>>=1;DQ = 1; //给脉冲信号if(DQ)dat|=0x80;delay_18b20(10);}return(dat); //返回dat}read_temp() //读取温度值并转换的子函数，有返回值温度值tvalue{uchar a,b;ds18b20rst(); //调用ds18b20初始化子函数ds18b20wr(0xcc);//调用写数据子函数，向ds18b20写命令0xcc//ccH表示跳过ROM读序列号，适用于单机工作，直接向18b20发送温度变换命令ds18b20wr(0x44);//调用写数据子函数，向ds18b20写命令0x44//44H表示启动ds18b20温度转换,结果自行存入9字节的RAM中ds18b20rst(); //调用ds18b20初始化子函数ds18b20wr(0xcc);//同上ds18b20wr(0xbe);//调用写数据子函数，向ds18b20写命令0xbe//beH表示读取RAM中9字节的温度数据a=ds18b20rd(); //调用读数据子函数，并将所得数据给ab=ds18b20rd(); //tvalue=b; //把b的值给tvaluetvalue<<=8; //tvalue左移8位tvalue=tvalue|a;//tvalue与a进行按位或if(tvalue<0x0fff)//tflag=0; //前五位为0时，读取的温度为正，标志位为0，此时只要//将测得数值乘以0.0625即可得到实际温度else //前五位为1时，读取的温度为负，标志位为1，此时需要{ //将测得数值取反后再加1，再乘以0.0625即可得到实际温度tvalue=~tvalue+1;tflag=1; //此时表示负温度}tvalue=tvalue*(0.625);//温度值扩大10倍，精确到1位小数return(tvalue); //返回温度值}/*************************************************************************************************************//************************温度值显示**************************************************************************/ void ds18b20disp()//温度值显示{uchar flagdat;disdata[0]=tvalue/1000+0x30; //百位数disdata[1]=tvalue%1000/100+0x30;//十位数disdata[2]=tvalue%100/10+0x30; //个位数disdata[3]=tvalue%10+0x30; //小数位if(tflag==0)flagdat=0x2b; //正温度显示符号:+elseflagdat=0x2d; //负温度显示负号:-if(disdata[0]==0x30){disdata[0]=0x20; //如果百位为0，不显示if(disdata[1]==0x30){disdata[1]=0x20; //如果百位为0，十位为0也不显示}}wr_com(0x80+0x46); //定位数据指针的位置：第二行第六个字符处wr_dat(flagdat); //显示符号位wr_com(0x80+0x47); //定位数据指针的位置：第二行第七个字符处wr_dat(disdata[0]); //显示百位wr_com(0x80+0x48); //定位数据指针的位置：第二行第八个字符处wr_dat(disdata[1]); //显示十位wr_com(0x80+0x49); //定位数据指针的位置：第二行第九个字符处wr_dat(disdata[2]); //显示个位wr_com(0x80+0x4a); //定位数据指针的位置：第二行第十个字符处wr_dat(0x2e); //显示小数点wr_com(0x80+0x4b); //定位数据指针的位置：第二行第十一个字符处wr_dat(disdata[3]); //显示小数位}/**************************************************************************************************************//********************主程序*********************************************************************************/ void main(){init_play(); //调用lcd初始化显示子函数while(1){read_temp(); //调用ds18b20读取温度ds18b20disp(); //调用温度显示子函数}}/************************************************************************************************************/。

2007-12-14 19:05温度值精确到0.1度，lcd1602显示仿真电路图如下c程序如下：#include<reg51.h>#define uchar unsigned char#define uint unsigned intsbit DQ=P3^7;//ds18b20与单片机连接口sbit RS=P3^0;sbit RW=P3^1;sbit EN=P3^2;unsigned char code str1[]={"temperature: "};unsigned char code str2[]={" "};uchar data disdata[5];uint tvalue;//温度值uchar tflag;//温度正负标志/*************************lcd1602程序**************************/ void delay1ms(unsigned int ms)//延时1毫秒（不够精确的）{unsigned int i,j;for(i=0;i<ms;i++)for(j=0;j<100;j++);}void wr_com(unsigned char com)//写指令//{ delay1ms(1);RS=0;RW=0;EN=0;P2=com;delay1ms(1);EN=1;delay1ms(1);EN=0;}void wr_dat(unsigned char dat)//写数据//{ delay1ms(1);;RS=1;RW=0;EN=0;P2=dat;delay1ms(1);EN=1;delay1ms(1);EN=0;}void lcd_init()//初始化设置//{delay1ms(15);wr_com(0x38);delay1ms(5);wr_com(0x08);delay1ms(5);wr_com(0x01);delay1ms(5);wr_com(0x06);delay1ms(5);wr_com(0x0c);delay1ms(5);}void display(unsigned char *p)//显示//{while(*p!='\0'){wr_dat(*p);p++;delay1ms(1);}}init_play()//初始化显示{ lcd_init();wr_com(0x80);display(str1);wr_com(0xc0);display(str2);}/******************************ds1820程序***************************************/ void delay_18B20(unsigned int i)//延时1微秒{while(i--);}void ds1820rst()/*ds1820复位*/{ unsigned char x=0;DQ = 1; //DQ复位delay_18B20(4); //延时DQ = 0; //DQ拉低delay_18B20(100); //精确延时大于480usDQ = 1; //拉高delay_18B20(40);}uchar ds1820rd()/*读数据*/{ unsigned char i=0;unsigned char dat = 0;for (i=8;i>0;i--){ DQ = 0; //给脉冲信号dat>>=1;DQ = 1; //给脉冲信号if(DQ)dat|=0x80;delay_18B20(10);}return(dat);}void ds1820wr(uchar wdata)/*写数据*/{unsigned char i=0;for (i=8; i>0; i--){ DQ = 0;DQ = wdata&0x01;delay_18B20(10);DQ = 1;wdata>>=1;}}read_temp()/*读取温度值并转换*/{uchar a,b;ds1820rst();ds1820wr(0xcc);//*跳过读序列号*/ds1820wr(0x44);//*启动温度转换*/ds1820rst();ds1820wr(0xcc);//*跳过读序列号*/ds1820wr(0xbe);//*读取温度*/a=ds1820rd();b=ds1820rd();tvalue=b;tvalue<<=8;tvalue=tvalue|a;if(tvalue<0x0fff)tflag=0;else{tvalue=~tvalue+1;tflag=1;}tvalue=tvalue*(0.625);//温度值扩大10倍，精确到1位小数return(tvalue);}/*******************************************************************/ void ds1820disp()//温度值显示{ uchar flagdat;disdata[0]=tvalue/1000+0x30;//百位数disdata[1]=tvalue%1000/100+0x30;//十位数disdata[2]=tvalue%100/10+0x30;//个位数disdata[3]=tvalue%10+0x30;//小数位if(tflag==0)flagdat=0x20;//正温度不显示符号elseflagdat=0x2d;//负温度显示负号:-if(disdata[0]==0x30){disdata[0]=0x20;//如果百位为0，不显示if(disdata[1]==0x30){disdata[1]=0x20;//如果百位为0，十位为0也不显示}}wr_com(0xc0);wr_dat(flagdat);//显示符号位wr_com(0xc1);wr_dat(disdata[0]);//显示百位wr_com(0xc2);wr_dat(disdata[1]);//显示十位wr_com(0xc3);wr_dat(disdata[2]);//显示个位wr_com(0xc4);wr_dat(0x2e);//显示小数点wr_com(0xc5);wr_dat(disdata[3]);//显示小数位}/********************主程序***********************************/void main(){ init_play();//初始化显示while(1){read_temp();//读取温度ds1820disp();//显示}}。

2007-12-14 19:05温度值精确到0.1度，lcd1602显示仿真电路图如下c程序如下：#include<reg51.h>#define uchar unsigned char#define uint unsigned intsbit DQ=P3^7;//ds18b20与单片机连接口sbit RS=P3^0;sbit RW=P3^1;sbit EN=P3^2;unsigned char code str1[]={"temperature: "};unsigned char code str2[]={" "};uchar data disdata[5];uint tvalue;//温度值uchar tflag;//温度正负标志/*************************lcd1602程序**************************/ void delay1ms(unsigned int ms)//延时1毫秒（不够精确的）{unsigned int i,j;for(i=0;i<ms;i++)for(j=0;j<100;j++);}void wr_com(unsigned char com)//写指令//{ delay1ms(1);RS=0;RW=0;EN=0;P2=com;delay1ms(1);EN=1;delay1ms(1);EN=0;}void wr_dat(unsigned char dat)//写数据//{ delay1ms(1);;RS=1;RW=0;EN=0;P2=dat;delay1ms(1);EN=1;delay1ms(1);EN=0;}void lcd_init()//初始化设置//{delay1ms(15);wr_com(0x38);delay1ms(5);wr_com(0x08);delay1ms(5);wr_com(0x01);delay1ms(5);wr_com(0x06);delay1ms(5);wr_com(0x0c);delay1ms(5);}void display(unsigned char *p)//显示//{while(*p!='\0'){wr_dat(*p);p++;delay1ms(1);}}init_play()//初始化显示{ lcd_init();wr_com(0x80);display(str1);wr_com(0xc0);display(str2);}/******************************ds1820程序***************************************/ void delay_18B20(unsigned int i)//延时1微秒{while(i--);}void ds1820rst()/*ds1820复位*/{ unsigned char x=0;DQ = 1; //DQ复位delay_18B20(4); //延时DQ = 0; //DQ拉低delay_18B20(100); //精确延时大于480usDQ = 1; //拉高delay_18B20(40);}uchar ds1820rd()/*读数据*/{ unsigned char i=0;unsigned char dat = 0;for (i=8;i>0;i--){ DQ = 0; //给脉冲信号dat>>=1;DQ = 1; //给脉冲信号if(DQ)dat|=0x80;delay_18B20(10);}return(dat);}void ds1820wr(uchar wdata)/*写数据*/{unsigned char i=0;for (i=8; i>0; i--){ DQ = 0;DQ = wdata&0x01;delay_18B20(10);DQ = 1;wdata>>=1;}}read_temp()/*读取温度值并转换*/{uchar a,b;ds1820rst();ds1820wr(0xcc);//*跳过读序列号*/ds1820wr(0x44);//*启动温度转换*/ds1820rst();ds1820wr(0xcc);//*跳过读序列号*/ds1820wr(0xbe);//*读取温度*/a=ds1820rd();b=ds1820rd();tvalue=b;tvalue<<=8;tvalue=tvalue|a;if(tvalue<0x0fff)tflag=0;else{tvalue=~tvalue+1;tflag=1;}tvalue=tvalue*(0.625);//温度值扩大10倍，精确到1位小数return(tvalue);}/*******************************************************************/ void ds1820disp()//温度值显示{ uchar flagdat;disdata[0]=tvalue/1000+0x30;//百位数disdata[1]=tvalue%1000/100+0x30;//十位数disdata[2]=tvalue%100/10+0x30;//个位数disdata[3]=tvalue%10+0x30;//小数位if(tflag==0)flagdat=0x20;//正温度不显示符号elseflagdat=0x2d;//负温度显示负号:-if(disdata[0]==0x30){disdata[0]=0x20;//如果百位为0，不显示if(disdata[1]==0x30){disdata[1]=0x20;//如果百位为0，十位为0也不显示}}wr_com(0xc0);wr_dat(flagdat);//显示符号位wr_com(0xc1);wr_dat(disdata[0]);//显示百位wr_com(0xc2);wr_dat(disdata[1]);//显示十位wr_com(0xc3);wr_dat(disdata[2]);//显示个位wr_com(0xc4);wr_dat(0x2e);//显示小数点wr_com(0xc5);wr_dat(disdata[3]);//显示小数位}/********************主程序***********************************/void main(){ init_play();//初始化显示while(1){read_temp();//读取温度ds1820disp();//显示}}。

河南科技学院HENANKEJIXUEYUAN毕业论文（设计）中文题目:基于单片机的DS18B20温度传感器测温系统设计英文题目:A Design of the DS18B20 Temperature Test System Based on MCU姓名牛鸿昌刘东学号201018033305专业班级应用电子技术指导教师赵小静提交日期2013年 5 月20 日教务处制基于单片机的DS18B20温度传感器测温系统设计姓名：** 班级：***指导老师：*** 职称：**(惠州学院电子科学系，广东，惠州，516007)摘要随着社会的进步和工业技术的发展，人们越来越重视温度因素，许多产品对温度范围要求严格，而目前市场上普遍存在的温度检测仪器大都是单点测量，同时有温度传递不及时、精度不够的缺点，不利于工业控制者根据温度变化及时作出决定。

在这样的形式下，开发一种能够同时测量多点，并且实时性高、精度高，能够综合处理多点温度信息的测量系统就很有必要。

本课题以AT89C52单片机系统为核心，能对多点温度进行实时巡检。

DS18B20是一种可组网的高精度数字式温度传感器，由于其具有单总线的独特优点，可以使用户轻松的组建起传感器网络，并可使多点温度测量电路变得简单、可靠。

本文结合实际使用经验，介绍了DS18B20数字温度传感器在单片机下的硬件连接及软件编程，并给出了软件流程图。

关键词：DS18B20 多点测温单片机LCD1602AbstractAs the industry and the society developing, the temperature becomes more and more important and a lot of products are sensitive to temperature. However, temperature measuring apparatus in the market now only can check and measure the temperature of one point, at the same time, the temperature information is not real time and the precision is low. It takes a great of troubles for the industry-controllers to make decision .In this situation, design and implement one applicable system which can watch measure and control the temperature and the measuring results is real time and the precision is great is more essential. In order to meeting this application, this paper talk about The Multiple-Point’s temperature Measuring System.This system based on single chip computer, can inspect and control multiple temperatures in real time. As a kind of high-accuracy digital net temperature sensor，DS18 B20 can be used building a sensor net easily. It can also make the net simple and reliable with it's special 1-wire interface .This paper introduces the application of DS18B20 with single chip processor.Key words：DS18B20 Multi-point temperature MCU LCD1602目录摘要 (II)Abstract ........................................................................................................................ I II 第一章绪论.. (1)1.1 课题背景 (1)1.2 本课题研究意义 (2)1.3 本课题的任务 (2)1.4 系统整体目标 (3)第二章方案论证比较与选择 (3)2.1 引言 (3)2.2 方案设计 (3)2.3 方案的比较与选择 (4)第三章硬件设计 (4)3.1 STC89C52单片机简介 (4)3.2 DS18B20介绍 (8)3.3 系统电路设计 (16)3.4 显示电路设计 (17)3.5 按键电路设计 (17)3.6 三点测温电路 (18)第四章软件设计 (18)4.1 软件开发工具的选择 (18)4.2 系统软件设计的一般原则 (19)4.3 系统软件设计的一般步骤 (20)4.4 三路测温软件实现 (20)第五章误差分析 (25)5.1 误差产生 (25)5.2 降低误差方法 (25)5.3 挂接DS18B20个数论证 (26)第六章调试与小结 (26)致谢 (28)参考文献 (29)附录 (30)第一章绪论1.1 课题背景在人类的生活环境中，温度扮演着极其重要的角色。

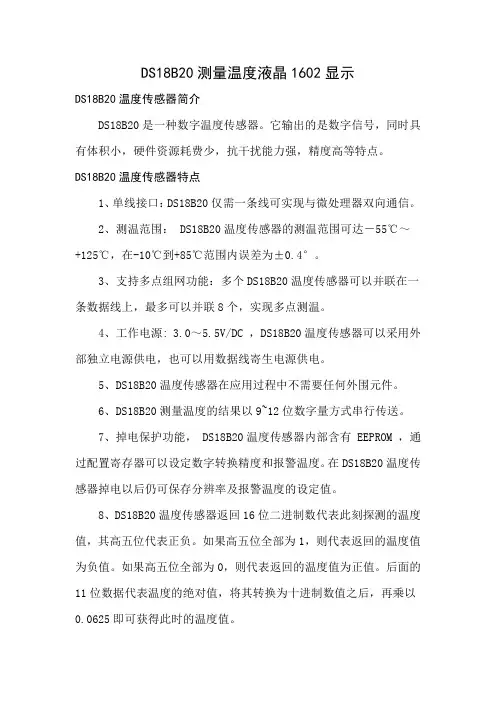

DS18B20测量温度液晶1602显示DS18B20温度传感器简介DS18B20是一种数字温度传感器。

它输出的是数字信号，同时具有体积小，硬件资源耗费少，抗干扰能力强，精度高等特点。

DS18B20温度传感器特点1、单线接口：DS18B20仅需一条线可实现与微处理器双向通信。

2、测温范围： DS18B20温度传感器的测温范围可达－55℃～+125℃，在-10℃到+85℃范围内误差为±0.4°。

3、支持多点组网功能：多个DS18B20温度传感器可以并联在一条数据线上，最多可以并联8个，实现多点测温。

4、工作电源: 3.0～5.5V/DC ，DS18B20温度传感器可以采用外部独立电源供电，也可以用数据线寄生电源供电。

5、DS18B20温度传感器在应用过程中不需要任何外围元件。

6、DS18B20测量温度的结果以9~12位数字量方式串行传送。

7、掉电保护功能， DS18B20温度传感器内部含有 EEPROM ，通过配置寄存器可以设定数字转换精度和报警温度。

在DS18B20温度传感器掉电以后仍可保存分辨率及报警温度的设定值。

8、DS18B20温度传感器返回16位二进制数代表此刻探测的温度值，其高五位代表正负。

如果高五位全部为1，则代表返回的温度值为负值。

如果高五位全部为0，则代表返回的温度值为正值。

后面的11位数据代表温度的绝对值，将其转换为十进制数值之后，再乘以0.0625即可获得此时的温度值。

DS18B20温度传感器引脚说明DS18B20温度传感器接口电路液晶1602接口电路DS18B20测量温度程序源代码/*****************DS18B20测量温度，用1602显示温度值******************* 单片机：51单片机* 开发环境：keil* 功能: DS18B20测量温度，并在LCD1602中显示出来**********************************************************************/#include <reg51.h>#define LCD_Data P0#define Busy 0x80#define uchar unsigned char#define uint unsigned intuchar code table0[] = {" SL-51A "};uchar code table1[] = {" TEMP: XX.X "};uchar temperature[5]; //温度值uint temp;sbit LCD_RS = P1^0;sbit LCD_RW = P1^1;sbit LCD_E = P2^5;sbit DS = P2^2;void Delay5Ms(void);void delay(uint count);void WriteDataLCD(unsigned char WDLCD);void WriteCommandLCD(unsigned char WCLCD,BuysC);unsigned char ReadDataLCD(void);unsigned char ReadStatusLCD(void);void LCDInit(void);void DisplayOneChar(unsigned char X, unsigned char Y, unsigned char DData); void DisplayListChar(unsigned char X, unsigned char Y, unsigned char code *DData); void Info_display(void);void dsreset(void);bit tmpreadbit(void);uchar tmpread(void);void tmpwritebyte(uchar dat);void tmpchange(void);uint tmp();void delay(uint count){uint i;while(count){i=200;while(i>0)i--;count--;}}void dsreset(void) //发复位命令{uint i;DS=0;i=103;while(i>0)i--;DS=1;i=4;while(i>0)i--;}bit tmpreadbit(void) //读取一位{uint i;bit dat;DS=0;i++;DS=1;i++;i++;dat=DS;i=8;while(i>0)i--;return (dat);}uchar tmpread(void) //读取一个字节{uchar i,j,dat;dat=0;for(i=1;i<=8;i++){j=tmpreadbit();dat=(j<<7)|(dat>>1); //读出的数据最低位在最前面 }return(dat);}void tmpwritebyte(uchar dat) //向ds18b20写入一个字节{uint i;uchar j;bit testb;for(j=1;j<=8;j++){testb=dat&0x01;dat=dat>>1;if(testb){DS=0;i++;i++;DS=1;i=8;while(i>0)i--;}else{DS=0;i=8;while(i>0)i--;DS=1;i++;i++;}}}void tmpchange(void) //DS18B20开始转换{dsreset();delay(1);tmpwritebyte(0xcc); //命令的含义可以查18b20的手册 tmpwritebyte(0x44);}uint tmp() //获取温度值{float tt;uchar a,b;dsreset();delay(1);tmpwritebyte(0xcc);tmpwritebyte(0xbe);a=tmpread();b=tmpread();temp=b;temp<<=8;temp=temp|a;tt=temp*0.0625;temp=tt*10+0.5;return temp;}/*************************5ms延时函数***************************/void Delay5Ms(void){unsigned int TempCyc = 3552;while(TempCyc--);}/**************************写数据函数***************************/void WriteDataLCD(unsigned char WDLCD){ReadStatusLCD(); //检测忙LCD_Data = WDLCD;LCD_E = 0; //若晶振速度太高可以在这后加小的延时 LCD_E = 0; //延时LCD_RS = 1;LCD_RW = 0;LCD_E = 1;LCD_E = 0;}/*************************写指令函数****************************/void WriteCommandLCD(unsigned char WCLCD,BuysC) //BuysC为0时忽略忙检测{if (BuysC) ReadStatusLCD(); //根据需要检测忙LCD_Data = WCLCD;LCD_E = 0;LCD_E = 0;LCD_RS = 0;LCD_RW = 0;LCD_E = 1;LCD_E = 0;}/**************************读状态函数***************************/unsigned char ReadStatusLCD(void){LCD_Data = 0xFF;LCD_RS = 0;LCD_RW = 1;LCD_E = 0;LCD_E = 0;LCD_E = 1;while (LCD_Data & Busy); //检测忙信号return(LCD_Data);}/***************************LCD初始化***************************/void LCDInit(void) //LCD初始化{LCD_Data = 0;WriteCommandLCD(0x38,0); //三次显示模式设置，不检测忙信号Delay5Ms();WriteCommandLCD(0x38,0);Delay5Ms();WriteCommandLCD(0x38,0);Delay5Ms();WriteCommandLCD(0x38,1); //显示模式设置, 开始要求每次检测忙信号WriteCommandLCD(0x08,1); //关闭显示WriteCommandLCD(0x01,1); //显示清屏WriteCommandLCD(0x06,1); //显示光标移动设置WriteCommandLCD(0x0C,1); //显示开及光标设置}/**********************按指定位置显示一个字符*********************/void DisplayOneChar(unsigned char X, unsigned char Y, unsigned char DData){Y &= 0x1;X &= 0xF; //限制X不能大于15，Y不能大于1if (Y) X |= 0x40; //当要显示第二行时地址码+0x40;X |= 0x80; //算出指令码WriteCommandLCD(X, 0); //这里不检测忙信号，发送地址码WriteDataLCD(DData);}/***********************按指定位置显示一串字符********************/void DisplayListChar(unsigned char X, unsigned char Y, unsigned char code *DData) {unsigned char ListLength;ListLength = 0;Y &= 0x1;X &= 0xF; //限制X不能大于15，Y不能大于1while (DData[ListLength]>=0x20) //若到达字串尾则退出{if (X <= 0xF) //X坐标应小于0xF{DisplayOneChar(X, Y, DData[ListLength]);//显示单个字符ListLength++;X++;}}}/*****************************************************************/ void temp_display(unsigned int temp) //显示程序{unsigned char A1,A2,A2t,A3;A1=temp/100; //百位A2t=temp%100;A2=A2t/10; //十位A3=A2t%10; //个位temperature[1]=A1 + 0x30;temperature[2]=A2 + 0x30;temperature[3]=A3 + 0x30;DisplayOneChar(9,1,temperature[1]);DisplayOneChar(10,1,temperature[2]);DisplayOneChar(12,1,temperature[3]);}/******************************************************************/ void init(){LCDInit();DisplayListChar(0,0,table0);DisplayListChar(0,1,table1);}void main(){int i;init();while(1){tmpchange();for(i=0;i<=10;i++){if(i==10){temp_display(tmp());}}}}。

/*本程序为基于51单片机的DS18b20与lcd1602显示温度程序，1602数据线友P0口提供*/程序已通过硬件测试直接使用作者：liuzqiang1016#include<reg51.h>#define uchar unsigned char#define uint unsigned intsbit DQ=P2^0;//ds18b20sbit lcd_rw=P2^5;sbit lcd_rs=P2^6;sbit lcd_en=P2^7;unsigned char code str1[]={"temperature: "};unsigned char code str2[16]={" "};uchar data disdata[5];uint value;//温度值uchar flag;//正负标志/*************************lcd1602程序**************************/void delay1ms(unsigned int ms)//延时1毫秒（不够精确的）{unsigned int i,j;for(i=0;i<ms;i++)for(j=0;j<100;j++);}void write_com(unsigned char com)//写指令//{ delay1ms(1);lcd_rs=0;lcd_rw=0;lcd_en=0;P0=com;delay1ms(1);lcd_en=1;delay1ms(1);lcd_en=0;}void write_dat(unsigned char dat)//写数据//{ delay1ms(1);;lcd_rs=1;lcd_rw=0;lcd_en=0;P0=dat;delay1ms(1);lcd_en=1;delay1ms(1);lcd_en=0;}void lcd_init()//初始化设置//{write_com(0x38);delay1ms(5);write_com(0x08);delay1ms(5);write_com(0x01);delay1ms(5);write_com(0x06);delay1ms(5);write_com(0x0c);delay1ms(5);}void display(unsigned char *p)//显示//{while(*p!='\0'){write_dat(*p);p++;delay1ms(1);}}init_play()//初始化显示{ lcd_init();write_com(0x80);display(str1);write_com(0xc0);display(str2);}void delay_18B20(unsigned int i)//延时1微秒{while(i--);}void ds1820rst()/*ds1820复位*/{unsigned char x=0;DQ = 1; //DQ复位delay_18B20(4); //延时DQ = 0; //DQ拉低delay_18B20(100); //精确延时大于480usDQ = 1; //拉高delay_18B20(40);}uchar ds1820rd()/*读数据*/{unsigned char i=0;unsigned char dat = 0;for (i=8;i>0;i--){ DQ = 0; //给脉冲信号dat>>=1;DQ = 1; //给脉冲信号if(DQ)dat|=0x80;delay_18B20(10);}return(dat);}void ds1820wr(uchar wdata)/*写数据*/ {unsigned char i=0;for (i=8; i>0; i--){ DQ = 0;DQ = wdata&0x01;delay_18B20(10);DQ = 1;wdata>>=1;}}read_temp()/*读取温度值并转换*/{uchar a,b;ds1820rst();ds1820wr(0xcc);//*跳过读序列号*/ds1820wr(0x44);//*启动温度转换*/ds1820rst();ds1820wr(0xcc);//*跳过读序列号*/ds1820wr(0xbe);//*读取温度*/a=ds1820rd();b=ds1820rd();value=b;value<<=8;value=value|a;if(value<0x0fff)flag=0;else{value=~value+1;flag=1;}value=value*(0.625);//温度值扩大10倍，精确到1位小数return(value);}/*******************************************************************/ void ds1820disp()//温度值显示{ uchar flagdat;disdata[0]=value/1000+0x30;//百位数disdata[1]=value%1000/100+0x30;//十位数disdata[2]=value%100/10+0x30;//个位数disdata[3]=value%10+0x30;//小数位if(flag==0)flagdat=0x20;//正温度不显示符号elseflagdat=0x2d;//负温度显示负号:-if(disdata[0]==0x30){disdata[0]=0x20;//如果百位为0，不显示if(disdata[1]==0x30){disdata[1]=0x20;//如果百位为0，十位为0也不显示}}write_com(0xc0);write_dat(flagdat);//显示符号位write_com(0xc1);write_dat(disdata[0]);//显示百位write_com(0xc2);write_dat(disdata[1]);//显示十位write_com(0xc3);write_dat(disdata[2]);//显示个位write_com(0xc4);write_dat(0x2e);//显示小数点write_com(0xc5);write_dat(disdata[3]);//显示小数位}/********************主程序***********************************/ void main(){ init_play();//初始化显示while(1){read_temp();//读取温度ds1820disp();//显示}}。

//按下K1显示序列码，按下K2显示实时温度（本实验适合初学者调试理解18B20用，）#include <reg52.h>//52单片机#define uchar unsigned char#define uint unsigned int //uint 无符号整数sbit DQ=P2^2; //单总线（与自己的开发板相匹配）uint temp; //温度uchar flag1; //符号sbit rs = P1^0; // 控制LCD （与自己的开发板相匹配）sbit rw = P1^1; // 控制LCD （与自己的开发板相匹配）sbit lcden = P2^5; //led使能端（与自己的开发板相匹配）sbit K1=P3^4; //独立按键k1（与自己的开发板相匹配）sbit K2=P3^5; //独立按键k2 （与自己的开发板相匹配）sbit du=P2^6; //位选(防LED灯乱闪)（与自己的开发板相匹配）sbit we=P2^7; //段选(防LED灯乱闪) （与自己的开发板相匹配）uchar a,b,c,d,e,f,g,h,A1,A2,A2t,A3,A4,A5;//写在LCD上的字符，具体在程序中看void delay(uint count) //延迟程序 (200*count)/8 毫秒{uint i;while(count){i=200;while(i>0)i--;count--;}}void DQreset(void) //初始化，主机将DQ拉高 (上升沿) （从机检测到上升沿后延时15到60毫秒，从机拉低总线60到240毫秒表示“我”在线）{ //从机的工作是自动完成的uint i;DQ=0;i=103;while(i>0)i--;DQ=1;i=4;while(i>0)i--;}bit tmpreadbit() //从18b20读1位{uint i;bit dat;DQ=0;i++;DQ=1;i++;i++;dat=DQ;i=8;while(i>0)i--;return (dat); //返回dat}uchar tmpread() //从18b20读1字节{uchar i,j,dat;dat=0;for(i=1;i<=8;i++){j=tmpreadbit();dat=(j<<7)|(dat>>1);}return(dat);}void tmpwritebyte(uchar dat) //18b20写1bit （只能用于写命令）{uint i;uchar j;bit testb;for(j=1;j<=8;j++) //一位一位地传{testb=dat&0x01;dat=dat>>1;if(testb){DQ=0;i++;i++;DQ=1;i=8;while(i>0)i--;}else{DQ=0;i=8;while(i>0)i--;DQ=1;i++;i++;}}}void tmpchange(void) //温度转换子程序{DQreset();delay(1);tmpwritebyte(0xcc); //CCH跳过ROMtmpwritebyte(0x44); //44H温度转换}uint tmp() //读取温度子程序{float tt;uchar a,b;DQreset(); //无论什么命令, 首先都要发起初始化delay(1);tmpwritebyte(0xcc); //跳过ROM（本实验中实验板上只连接一块18B20） tmpwritebyte(0xbe); //读便签存储器（温度以二进制储存于BEH）a=tmpread(); //a为低八位b=tmpread(); //b为高八位temp=b;temp<<=8;temp=temp|a;tt=temp*0.0625; //二进制乘0.0625为十进制temp=tt*1000; //精度为0.001return temp;}void LCD_WriteCom(uchar )//LCD写入命令{rs = 0;rw = 0;P0 = ;delay(5);lcden = 0;delay(5);lcden = 1;delay(5);lcden = 0;}void LCD_WriteData(uchar dat)//LCD写入数据{rs = 1;rw = 0;lcden = 0;P0 = dat;delay(5);lcden = 1;delay(5);lcden = 0;delay(5);}void LCD_Init() //LCD初始化{LCD_WriteCom(0x38);delay(15);LCD_WriteCom(0x08);delay(3);LCD_WriteCom(0x01);delay(3);LCD_WriteCom(0x06);delay(3);LCD_WriteCom(0x0c);}void Display18B20Rom(char Rom) //display rom {uchar h,l;l = Rom & 0x0f;h = Rom & 0xf0;h >>= 4;if( ( h >= 0x00 )&&( h <= 0x09 ) )LCD_WriteData(h+0x30); elseLCD_WriteData(h+0x37);if( ( l >= 0x00 )&&( l <= 0x09 ) )LCD_WriteData(l+0x30); elseLCD_WriteData(l+0x37); }void temshow() //温度显示{//LCD_WriteCom(0x01); 写命令不能放在此位置DQreset(); //无论什么命令, 首先都要发起初始化tmpchange(); //温度转换（相当于读温度前的初始化）temp=tmp(); //读温度A1=temp/10000;A2=(temp%10000)/1000;A3=((temp%10000)%1000)/100;A4=(((temp%10000)%1000)%100)/10;A5=(((temp%10000)%1000)%100)%10;LCD_WriteCom(0x80) ;LCD_WriteData('t') ;LCD_WriteData('e');LCD_WriteData('m') ;LCD_WriteData('p') ;LCD_WriteData(':') ;LCD_WriteCom(0x80+0x40) ;LCD_WriteData('+') ;LCD_WriteData('0'+A1);LCD_WriteData('0'+A2) ;LCD_WriteData('.') ;LCD_WriteData('0'+A3) ;LCD_WriteData('0'+A4) ;LCD_WriteData('0'+A5) ;}void romshow() //序列码显示{LCD_Init();rw = 0;DQreset(); //无论什么命令, 首先都要发起初始化delay(1);tmpwritebyte(0x33); //读ROM，允许主机读出DS18B20的64为二进制序列码（仅限于总线上存在单只DS18B20）delay(1);a = tmpread();b = tmpread();c = tmpread();d = tmpread();e = tmpread();f = tmpread();g = tmpread();h = tmpread();LCD_WriteCom(0x80);//LCD第一行开始LCD_WriteData('n');LCD_WriteData('u');LCD_WriteData('m');LCD_WriteData('b');LCD_WriteData('e');LCD_WriteData('r');LCD_WriteCom(0x80+0x40);//lCD第二行开始Display18B20Rom(a);Display18B20Rom(b);Display18B20Rom(c);Display18B20Rom(d);Display18B20Rom(e);Display18B20Rom(f);Display18B20Rom(g);Display18B20Rom(h);}void main(){du=0;//(防LED灯乱闪)we=0;//(防LED灯乱闪)if(K2==0) //独立键盘k2按下{LCD_WriteCom(0x01);while(K1!=0) //用while循环实时扫描，当K1没被按下，一直扫描{temshow();}}if(K1==0) //独立键盘k1按下{LCD_WriteCom(0x01);romshow();}}。

这是我写的DS18B20测温程序，使用51单片机，STC89C52。

1602的RW引脚连接单片机P2.1，E连接P2.2，1602数据口接单片机P0口。

DS18B20引脚连接P3^3。

#include<reg52.h> //包含单片机寄存器的头文件#include<intrins.h> //包含_nop_()函数定义的头文件#define uint unsigned int#define uchar unsigned charsbit RS=P2^0; //寄存器选择位，将RS位定义为P2.0引脚//1602引脚定义sbit RW=P2^1; //读写选择位，将RW位定义为P2.1引脚sbit E=P2^2; //使能信号位，将E位定义为P2.2引脚sbit BF=P0^7; //忙碌标志位，，将BF位定义为P0.7引脚//1602数据口接单片机P0口sbit ds=P3^3; //DS18B20引脚定义uint temp;float f_temp;unsigned char code User[]={0x10,0x06,0x09,0x08,0x08,0x09,0x06,0x00};//自定义字符℃/*****************************************************以下为1602模块语句***************************************************//*****************************************************函数功能：延时1ms***************************************************/void delay1ms(){unsigned char i,j;for(i=0;i<10;i++)for(j=0;j<33;j++);}/*****************************************************函数功能：延时若干毫秒入口参数：n***************************************************/void delay(unsigned int n){unsigned int i;for(i=0;i<n;i++)delay1ms();}/*****************************************************函数功能：判断液晶模块的忙碌状态返回值：result。

用DS18B20温度传感器和1602液晶制作温度和时间同时显示【含原理图】2009年11月26日星期四22:43C程序如下：/*功能：温度采集显示和可调时钟显示，时钟用中断法实现s1：选择要调节的时、分、秒位s2：时、分、秒加一s3：时、分、秒减一*/#include<reg52.h>#define uchar unsigned char#define uint unsigned intuchar num,s1num,count;uchar shi,fen,miao;sbit rs=P2^0;sbit e=P2^1;sbit s1=P3^0;sbit s2=P3^1;sbit s3=P3^2; //按键定义sbit DQ =P2^2; //定义通信端口bit flag;uchar code table1[]="Time: 00:00:00";uchar code table2[]="Temperature: 'C";//1602初始化字符void delay(uint z)//延时子函数{uint x,y;for(x=z; x>0; x--)for(y=110;y>0;y--);}#include<1602.h>#include<18b20.h>#include<clock_set.h>void main(){uchar temp;init_1602();while(1){ delay(500); //去除0秒和1秒之间显示间隔跟正常1秒间隔相差过大if(miao==0) //每分钟进行温度采集一次{TR0=0; //进入温度采集后，关闭定时器flag=1; //flag=1，标志进入温度采集模式write_com(0x80+0x40+13);write_dat(0x30+1); //消除不显示数字1temp=ReadTemperature(); //读取DS18B20的温度值write_1602(12,temp); //向1602中写入温度值TR0=1; //温度采集完成后，打开定时器delay(100);//等待miao不等零，跳出循环}flag=0; //flag=0，标志在时钟显示模式下keyscan(); //调用键盘扫描子程序，用以调整时间}}void timer0() interrupt 1//定时器1的中断服务程序，并向1602中写时分秒显示时间{TH0=(65535-50000)/256;TL0=(65535-50000)%256;count++;if (count==18){count=0;miao++;if(miao==60){miao=0;fen++;if(fen==60){fen=0;shi++;if(shi==24){shi=0;}if(flag==0) //flag=0，标志在时钟显示模式下，然后才显示时间write_1602(6,shi);}if(flag==0)write_1602(9,fen);}if(flag==0)write_1602(12,miao);}}"1602.h"void write_com(uchar com)//向1602液晶写命令函数{rs=0;e=0;P0=com;delay(5);e=1;delay(5);e=0;}void write_dat(uchar dat)//向1602液晶写入数据{rs=1;e=0;P0=dat;delay(5);e=1;delay(5);e=0;}void init_1602()//1602液晶的初始化{uchar i;write_com(0x38);write_com(0x0c);write_com(0x06);write_com(0x01);TMOD=0x01;TH0=(65535-50000)/256;TL0=(65535-50000)%256;EA=1;ET0=1;TR0=1;write_com(0x80); //第一行字符的初始化for(i=0;i<16;i++){write_dat(table2[i]);delay(5);}write_com(0x80+0x40); //第二行字符的初始化for(i=0;i<14;i++){write_dat(table1[i]);delay(5);}}void write_1602(uchar address,uchar temp_dat)//向指定的地址中写入时、分、秒数据{uchar gewei,shiwei;if(flag==0) //若在时钟显示模式下，向第二行写数据{write_com(0x80+0x40+address);}else{write_com(0x80+address); //若在温度采集显示模式下，向第一行写数据}shiwei=temp_dat/10;gewei=temp_dat%10;write_dat(0x30+shiwei); //根据1602字符库做相应转换write_dat(0x30+gewei);}"18B20.h"void delay_18b20(unsigned int i)//延时子函数{while(i--);}//初始化DS18B20子函数Init_DS18B20(void){unsigned char x=0;DQ = 1; //DQ复位delay_18b20(8); //稍做延时DQ = 0; //单片机将DQ拉低delay_18b20(80); //精确延时大于480usDQ = 1; //拉高总线delay_18b20(14);x=DQ; //稍做延时后如果x=0则初始化成功x=1则初始化失败delay_18b20(20);}//读一个字节ReadOneChar(void){unsigned char i=0;unsigned char dat = 0;for (i=8;i>0;i--){DQ = 0; // 给脉冲信号dat>>=1;DQ = 1; // 给脉冲信号if(DQ)dat|=0x80;delay_18b20(4);}return(dat);}//写一个字节WriteOneChar(unsigned char dat){unsigned char i=0;for (i=8; i>0; i--){DQ = 0;DQ = dat&0x01;delay_18b20(5);DQ = 1;dat>>=1;}delay_18b20(4);}//读取温度值ReadTemperature(void){uchar a,b,t;Init_DS18B20();WriteOneChar(0xCC); // 跳过读序号列号的操作WriteOneChar(0x44); // 启动温度转换delay(850); //等待温度转换结束，不能过短，否则第一次显示不出实际温度，会显示85 Init_DS18B20();WriteOneChar(0xCC); //跳过读序号列号的操作WriteOneChar(0xBE); //读取温度寄存器等（共可读9个寄存器）前两个就是温度a=ReadOneChar(); //读取温度值低位b=ReadOneChar(); //读取温度值高位a=a>>4; //低位右移4位，舍弃小数部分t=b<<4; //高位左移4位，舍弃符号位t=t|a;return(t);}"clock_set.h"void keyscan()//键盘扫描程序{if(s1==0)//s1键扫描{delay(5);if(s1==0){TR0=0;s1num++;while(!s1);//等待键的释放switch(s1num)//根据s1的按键次数做相应的处理{case 1:write_com(0x80+0x40+12);write_com(0x0f); break;//按键一次，调整光标的形状及位置case 2:write_com(0x80+0x40+9); break;case 3:write_com(0x80+0x40+6); break;case 4:s1num=0;write_com(0x0c);TR0=1;break;}}}if(s1num)//在s1有被按下的情况下做相应的处理{if(s2==0)//s2按键检测，按下s2键后相应的时、分、秒加1操作{delay(5);if(s2==0){while(!s2);//松手检测switch(s1num){case 1:miao++;if(miao==60) miao=0;write_1602(12,miao);write_com(0x80+0x40+12);break;case 2:fen++;if(fen==60) fen=0;write_1602(9,fen);write_com(0x80+0x40+9);break;case 3:shi++;if(shi==24) shi=0;write_1602(6,shi);write_com(0x80+0x40+6);break;case 4:break;}// delay(500);//把松手检测部分去除后，按下后时间一直增加}}if(s3==0)//s3按键检测，按下s3键后相应的时、分、秒减1操作{delay(5);if(s3==0){while(!s3);//松手检测switch(s1num){case 1:miao--;if(miao==-1) miao=59;write_1602(12,miao);write_com(0x80+0x40+12);break;case 2:fen--;if(fen==-1) fen=59;write_1602(9,fen);write_com(0x80+0x40+9);break;case 3:shi--;if(shi==-1) shi=23;write_1602(6,shi);write_com(0x80+0x40+6);break;case 4:break;}// delay(500);//把松手检测部分去除后，按下后时间一直减小}}}}原理图：。

温度传感器DS18B及LCD1602的使用温度传感器DS18B20是一种数字温度传感器，可以通过单线数字接口与单片机进行通信。

它采用了Dallas的1-Wire总线协议，具有高精度、低功耗、长传输距离等特点。

而LCD1602是一种常用的字符型液晶显示屏，可以显示16×2个字符。

使用DS18B20温度传感器需要先进行硬件连接。

它需要三个引脚，即VCC、GND和DQ。

VCC连接到3.3V或5V电源，GND连接到地线，DQ连接到单片机的一个GPIO口。

在连接时要注意使用上拉电阻将DQ引脚连接到VCC，以确保通信的可靠性。

在软件方面，需要使用1-Wire总线的协议进行通信。

可以使用基于C语言或者Arduino的库来实现。

在Arduino中，可以使用OneWire库来方便地读取DS18B20的数据。

首先需要创建一个OneWire对象，并指定DQ引脚，然后在setup(函数中初始化该对象。

接下来在loop(函数中可以使用`reset_search(`函数来连接的设备，并通过`search(`函数来获取设备的地址。

而后使用`reset(`函数重置总线，`select(`函数选择设备进行通信，`write(`函数发送指令，`read(`函数读取数据。

其中，读取温度数据需要先发送读取温度的指令，使用`read_bytes(`函数读取9个字节的数据，低字节在前，高字节在后，然后将读取到的数据处理转换为摄氏温度。

接下来是LCD1602的使用。

LCD1602需要连接到单片机的多个引脚，包括VCC、GND、SCL、SDA等。

在Arduino中，可以使用LiquidCrystal库来方便地控制LCD1602、首先需要创建一个LiquidCrystal对象，并指定连接的引脚，然后在setup(函数中初始化该对象。

接下来可以使用一系列函数来向LCD1602写入数据，如`begin(`函数用于初始化LCD1602，`print(`函数用于显示字符，`setCursor(`函数用于设置光标位置等。

2012 ~ 2013学年第2学期《单片机原理及应用》课程设计报告题目：基于DS18B20的温度采集系统设计专业：自动化班级：姓名：指导教师：电气工程学院2013年6月6日摘要随着信息技术的飞速发展,嵌入式智能电子技术已渗透到社会生产、工业控制以及人们日常生活的各个方面。

单片机又称为嵌入式微型控制器,在智能仪表、工业控制、智能终端、通信设备、医疗器械、汽车电器、导航系统和家用电器等很多领域都有着广泛的应用,已成为当今电子信息领域应用最广泛的技术之一。

本文主要介绍了一个基于STC89C52RC单片机的测温系统,详细描述了利用液晶显示器件温度传感器DS18B20开发测温系统的原理,重点对传感器与单片机的硬件连接和软件编程进行了详细分析。

主要地介绍了数字温度传感器DS18B20的数据采集过程,进而对各部分硬件电路的工作原理进行了介绍。

温度传感器DS18B20与STC89C52RC结合构成了最简温度检测系统,该系统可以方便的实现温度采集和显示,它使用起来相当方便,具有精度高、量程宽、灵敏度高、体积小、功耗低等优点,适合我们日常生活和工、农业生产中的温度测量,也可以当作温度处理模块嵌入其它系统中,作为其他主系统的辅助扩展。

关键词：单片机STC89C52RC、DS18B20温度传感器、液晶显示器LCD1602 基于DS18B20的温度采集系统设计目录第一章绪论21.1温度检测系统的介绍21.1.1 温度检测系统的组成31.1.2 温度检测的实际意义3第二章温度检测系统方案的选取32.1温度检测系统方案的选取3温度检测模块32.1.2温度显示模块42.2温度检测系统结构的设计4第三章硬件电路的设计53.1STC89C52RC的介绍53.2DS18B20的介绍53.2.1 DS18B20的主要特点53.2.2 DS18B20的结构63.2.3 DS18B20的测温原理63.3 LCD1602的介绍83.4硬件设计9硬件设计目标9硬件功能模块划分9接口和连接方式10硬件仿真电路10第四章软件设计104.11602液晶显示处理部分104.218B20函数处理部分11第五章心得体会13参考文献13附录14第一章绪论1.1 温度检测系统的介绍温度检测在各领域应用的非常广泛,可以说渗透到了社会的每一个领域。
